STP協議生成樹協議：
為了保證網路可靠，所以在組網時需要設定冗余鏈路和設備，從而在物理結構上形成結構，又因為交換機的作業特點導致二層網路中產生廣播風暴和MAC地址表震蕩現象，影響用戶體驗，
廣播風暴：MAC地址表震蕩，
作用：在保證可靠的基礎上，防止環路的發生，
原理：通過選舉預備埠，禁止轉發用戶資料實作破壞，當網路發生故障時，預備埠會轉換為正常介面轉發用戶資料，
埠角色：根埠 指定埠 預備埠
根： 根交換機（根網橋=根橋）
選舉規則：比較網橋ID（bridhe ID）
優先級：默認32768；越小越優先，必須為4096的倍數
MAC地址：----越小越優先
干：根埠：
非根交換機上到達根交換機最優的埠
根路徑開銷：
只計算交換機出方向開銷，
10M=2000000
100M=200000
1000M=20000
對端BID：
對端介面ID越小越優先；
介面優先級：128
介面號：
本端PID：
越小越優先；
枝：指定埠
每條鏈路上到達根交換機最優的埠，
根路徑開銷：越小越優先，
本端BID：越小越優先，
本端PID：越小越優先，
配置：STP生成樹協議 RSTP快速生成樹協議 MSTP 多例生成樹協議
【sw1】stp enable 開啟生成樹協議
【sw1】stp mode (stp|RSTP|MSTP)修改版本
【sw1】display stp 查看stp詳細資訊
【sw1】display stp brief 查看stp簡要資訊
【sw1】stp priority 4096 修改交換機優先級

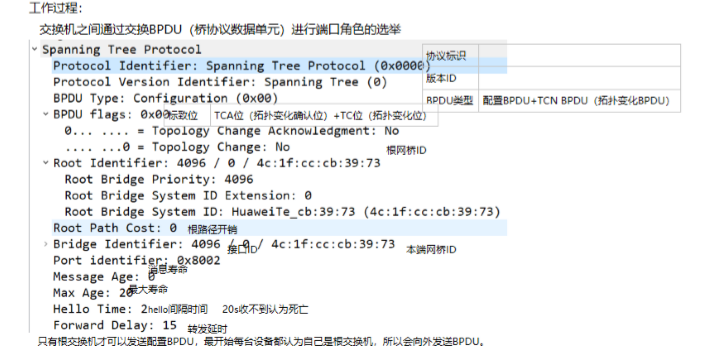

報文：
BPDU：橋協議資料單元，
disabled:未啟用狀態
不學習MAC地址，不參與計算，不發送BPDU，不轉發用戶資料，
blocking：阻塞狀態
不學習MAC地址，不參與計算，不發生BPDU，接收BPDU，不轉發用戶資料，
listening：偵聽狀態
學習MAC地址，參與計算，發送并接收BPDU，不轉發用戶資料，
forwarding：轉發狀態
學習MAC地址，參與計算，發送并接收BPDU，轉發用戶資料，
為什么需要轉發延時？
為了防止環路
缺點：
收斂速度太慢
機制太復雜
