技術背景
在學術領域，很多檔案是用Latex做的，甚至有很多人用Latex Beamer來做PPT演示文稿，雖然在易用性和美觀等角度來說，Latex Beamer很大程度上不如PowerPoint，但是Beamer這種濃厚的學術色彩還是受到了很多人的喜好，但是我們知道Latex生成的檔案一般是用pdf格式來存盤的，如果放一個gif動態圖進去，就可能會變成一個靜態圖，那就沒辦法展示整個動態的程序了，幸運的是，Latex還有一種比較麻煩的方法，對動態圖也做了一定的支持，本文所使用的案例，是一個比較熱門的猴痘病毒蛋白的松弛程序，礙于動態圖比較大，在博客里面放不下，故只能用這種鏈接索引+靜態圖展示的方案，
圖片拆分
第一步，我們需要使用工具將一個Gif圖片拆解成一系列的png圖片，在Windows下有很多拆解工具可以使用，需要的童鞋可以自行搜索，但是對于一個Coder而言，用Python來進行拆解，可能是最方便的操作，也是這里我們比較推薦的方案——pillow，我們可以先用pip安裝更新一下本地的pillow：
$ python3 -m pip install pillow --upgrade
Requirement already satisfied: pillow in /home/dechin/miniconda3/lib/python3.9/site-packages (8.4.0)
Collecting pillow
Downloading Pillow-9.2.0-cp39-cp39-manylinux_2_17_x86_64.manylinux2014_x86_64.whl (3.1 MB)
━━━━━━━━━━━━━━━━━━━━━━ 3.1/3.1 MB 2.2 MB/s eta 0:00:00
Installing collected packages: pillow
Attempting uninstall: pillow
Found existing installation: Pillow 8.4.0
Uninstalling Pillow-8.4.0:
Successfully uninstalled Pillow-8.4.0
Successfully installed pillow-9.2.0
安裝完成后，直接在Ipython或者普通python的終端命令列呼叫即可，如果確實需要比較復雜操作的話，也可以寫成腳本來運行：
In [1]: from PIL import Image
In [2]: import os
In [3]: gif_name = 'Q8V4Y0.gif'
In [4]: img = Image.open(gif_name)
In [5]: os.mkdir('pngs')
In [6]: !ls -l
total 15836
-rwxr-xr-x 1 dechin dechin 16211906 Sep 21 10:11 Q8V4Y0.gif
drwxr-xr-x 2 dechin dechin 4096 Sep 21 10:17 pngs
In [7]: while True:
...: current = img.tell()
...: img.save('pngs/'+str(current)+'.png')
...: img.seek(current+1)
...:
-----------------------------------------------------------
EOFError Traceback (most recent call last)
~/miniconda3/lib/python3.9/site-packages/PIL/GifImagePlugin.py in seek(self, frame)
151 try:
--> 152 self._seek(f)
153 except EOFError as e:
~/miniconda3/lib/python3.9/site-packages/PIL/GifImagePlugin.py in _seek(self, frame, update_image)
185 if not s or s == b";":
--> 186 raise EOFError
187
EOFError:
The above exception was the direct cause of the following exception:
EOFError Traceback (most recent call last)
<ipython-input-7-45000e59c5e9> in <module>
2 current = img.tell()
3 img.save('pngs/'+str(current)+'.png')
----> 4 img.seek(current+1)
5
~/miniconda3/lib/python3.9/site-packages/PIL/GifImagePlugin.py in seek(self, frame)
153 except EOFError as e:
154 self.seek(last_frame)
--> 155 raise EOFError("no more images in GIF file") from e
156
157 def _seek(self, frame, update_image=True):
EOFError: no more images in GIF file
In [8]: !ls -l pngs/
total 37276
-rw-r--r-- 1 dechin dechin 277605 Sep 21 10:18 0.png
-rw-r--r-- 1 dechin dechin 766892 Sep 21 10:18 1.png
-rw-r--r-- 1 dechin dechin 770417 Sep 21 10:18 10.png
-rw-r--r-- 1 dechin dechin 773093 Sep 21 10:18 11.png
-rw-r--r-- 1 dechin dechin 773101 Sep 21 10:18 12.png
-rw-r--r-- 1 dechin dechin 768060 Sep 21 10:18 13.png
-rw-r--r-- 1 dechin dechin 772558 Sep 21 10:18 14.png
-rw-r--r-- 1 dechin dechin 767242 Sep 21 10:18 15.png
-rw-r--r-- 1 dechin dechin 768024 Sep 21 10:18 16.png
-rw-r--r-- 1 dechin dechin 766089 Sep 21 10:18 17.png
-rw-r--r-- 1 dechin dechin 771081 Sep 21 10:18 18.png
-rw-r--r-- 1 dechin dechin 768937 Sep 21 10:18 19.png
-rw-r--r-- 1 dechin dechin 771098 Sep 21 10:18 2.png
-rw-r--r-- 1 dechin dechin 768942 Sep 21 10:18 20.png
-rw-r--r-- 1 dechin dechin 774666 Sep 21 10:18 21.png
-rw-r--r-- 1 dechin dechin 769060 Sep 21 10:18 22.png
-rw-r--r-- 1 dechin dechin 768860 Sep 21 10:18 23.png
-rw-r--r-- 1 dechin dechin 774749 Sep 21 10:18 24.png
-rw-r--r-- 1 dechin dechin 769303 Sep 21 10:18 25.png
-rw-r--r-- 1 dechin dechin 770692 Sep 21 10:18 26.png
-rw-r--r-- 1 dechin dechin 773657 Sep 21 10:18 27.png
-rw-r--r-- 1 dechin dechin 772078 Sep 21 10:18 28.png
-rw-r--r-- 1 dechin dechin 769908 Sep 21 10:18 29.png
-rw-r--r-- 1 dechin dechin 771034 Sep 21 10:18 3.png
-rw-r--r-- 1 dechin dechin 771412 Sep 21 10:18 30.png
-rw-r--r-- 1 dechin dechin 771772 Sep 21 10:18 31.png
-rw-r--r-- 1 dechin dechin 771312 Sep 21 10:18 32.png
-rw-r--r-- 1 dechin dechin 771232 Sep 21 10:18 33.png
-rw-r--r-- 1 dechin dechin 768273 Sep 21 10:18 34.png
-rw-r--r-- 1 dechin dechin 772945 Sep 21 10:18 35.png
-rw-r--r-- 1 dechin dechin 775270 Sep 21 10:18 36.png
-rw-r--r-- 1 dechin dechin 772346 Sep 21 10:18 37.png
-rw-r--r-- 1 dechin dechin 770087 Sep 21 10:18 38.png
-rw-r--r-- 1 dechin dechin 768827 Sep 21 10:18 39.png
-rw-r--r-- 1 dechin dechin 771078 Sep 21 10:18 4.png
-rw-r--r-- 1 dechin dechin 771802 Sep 21 10:18 40.png
-rw-r--r-- 1 dechin dechin 773822 Sep 21 10:18 41.png
-rw-r--r-- 1 dechin dechin 770597 Sep 21 10:18 42.png
-rw-r--r-- 1 dechin dechin 771889 Sep 21 10:18 43.png
-rw-r--r-- 1 dechin dechin 774457 Sep 21 10:18 44.png
-rw-r--r-- 1 dechin dechin 771072 Sep 21 10:18 45.png
-rw-r--r-- 1 dechin dechin 773136 Sep 21 10:18 46.png
-rw-r--r-- 1 dechin dechin 771072 Sep 21 10:18 47.png
-rw-r--r-- 1 dechin dechin 771411 Sep 21 10:18 48.png
-rw-r--r-- 1 dechin dechin 773853 Sep 21 10:18 49.png
-rw-r--r-- 1 dechin dechin 771607 Sep 21 10:18 5.png
-rw-r--r-- 1 dechin dechin 771951 Sep 21 10:18 6.png
-rw-r--r-- 1 dechin dechin 774519 Sep 21 10:18 7.png
-rw-r--r-- 1 dechin dechin 768478 Sep 21 10:18 8.png
-rw-r--r-- 1 dechin dechin 769771 Sep 21 10:18 9.png
這個運行的程序中有一處報錯，但是可以不用在意，有條件的童鞋可以加一個try-except即可，而這里我們最終是在指定路徑下成功生成了一系列的png圖片檔案，接下來可以考慮放到Latex里面去，
Latex加載動態圖
先看一下加載這個動態圖的Latex案例，其實非常簡單，就是用animate來加載一系列帶數字的png圖片，用來動態展示：
\documentclass{beamer}
\usepackage{graphicx} % Allows including images
\usepackage{animate}
\begin{document}
\animategraphics[width=0.5\linewidth, autoplay=True]{24}{imgs/}{0}{49}
\end{document}

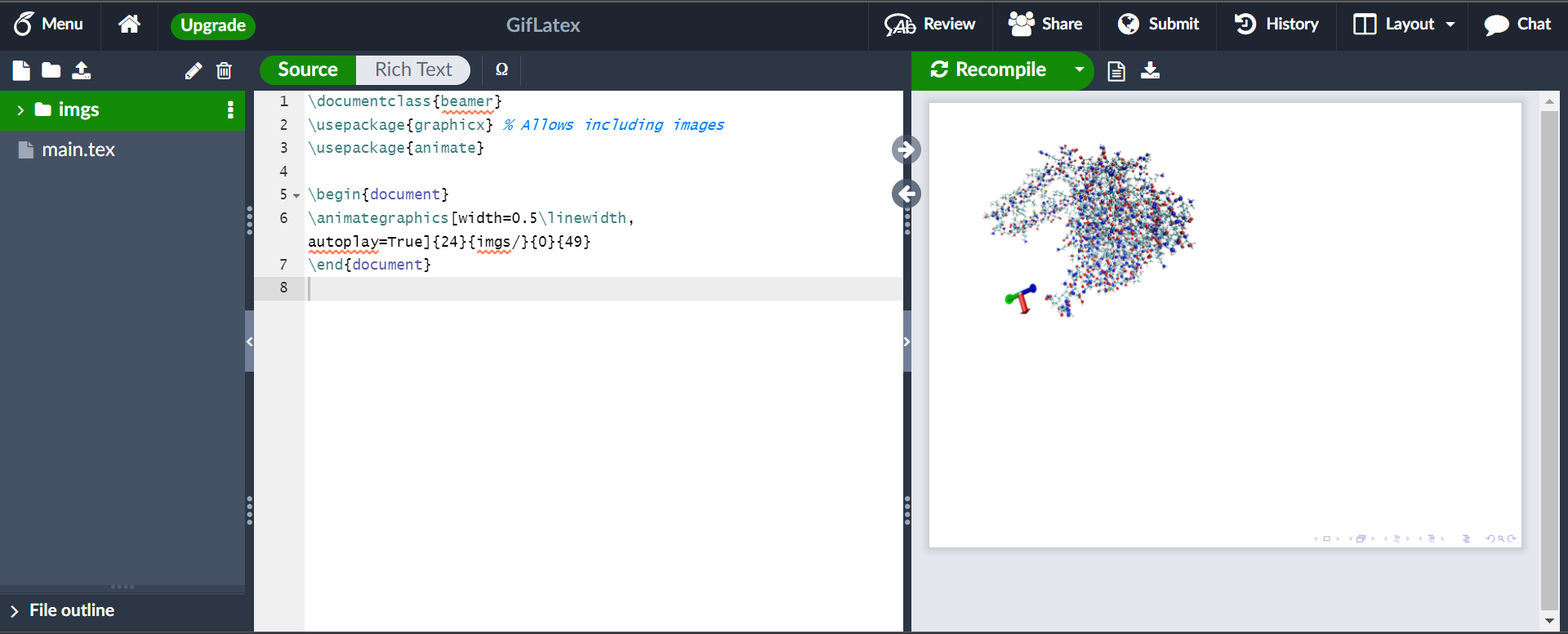

其中imgs/需要替換為你自己的圖片存盤路徑，{0}{49}是圖片后綴編號，我這里Gif拆完之后是有50張，width=0.5\linewidth是用來調整圖片大小的，一般調節這幾個引數就夠了，不過，為了避免Latex使用中可能出現的各種環境依賴問題，推薦測驗的時候使用Overleaf自帶的環境，這樣可以避免很多的麻煩：
這里還有一個問題是，不是所有的pdf閱讀器都支持這樣的插件，即使是生成了動態圖，在一部分的閱讀器下可能也無法正常播放，推薦使用Adobe Acrobat Reader DC，具體的安裝方法這里就不過多的介紹，大家可以自行搜索，

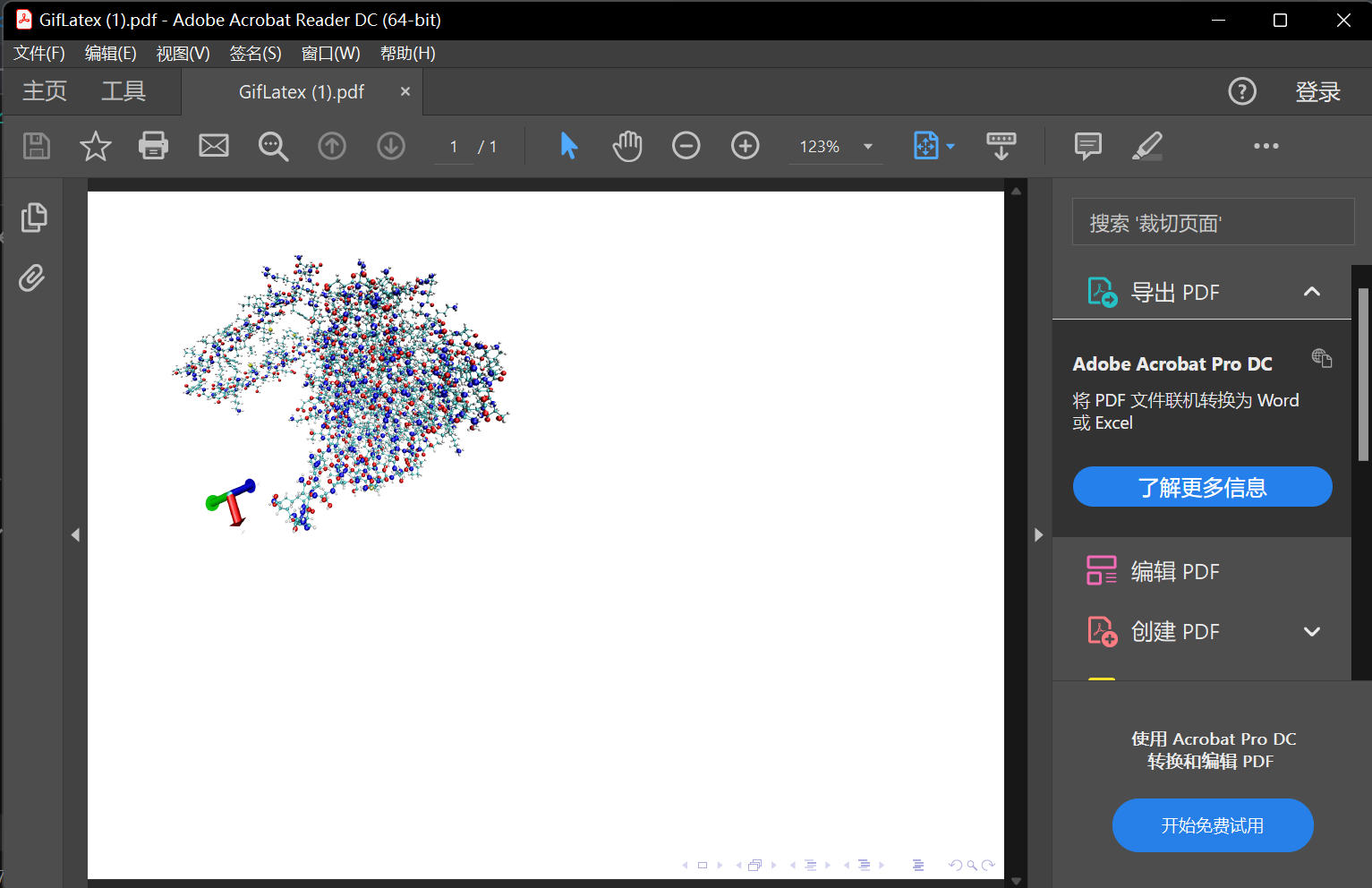

打開之后是可以正常播放的，這里還是放了一個截圖用來展示功能，還有一個比較酷的功能是，Latex的animate還可以附帶一些控制組件：
\documentclass{beamer}
\usepackage{graphicx} % Allows including images
\usepackage{animate}
\begin{document}
\animategraphics[width=0.5\linewidth, autoplay=True, loop, controls]{24}{imgs/}{0}{49}
\end{document}

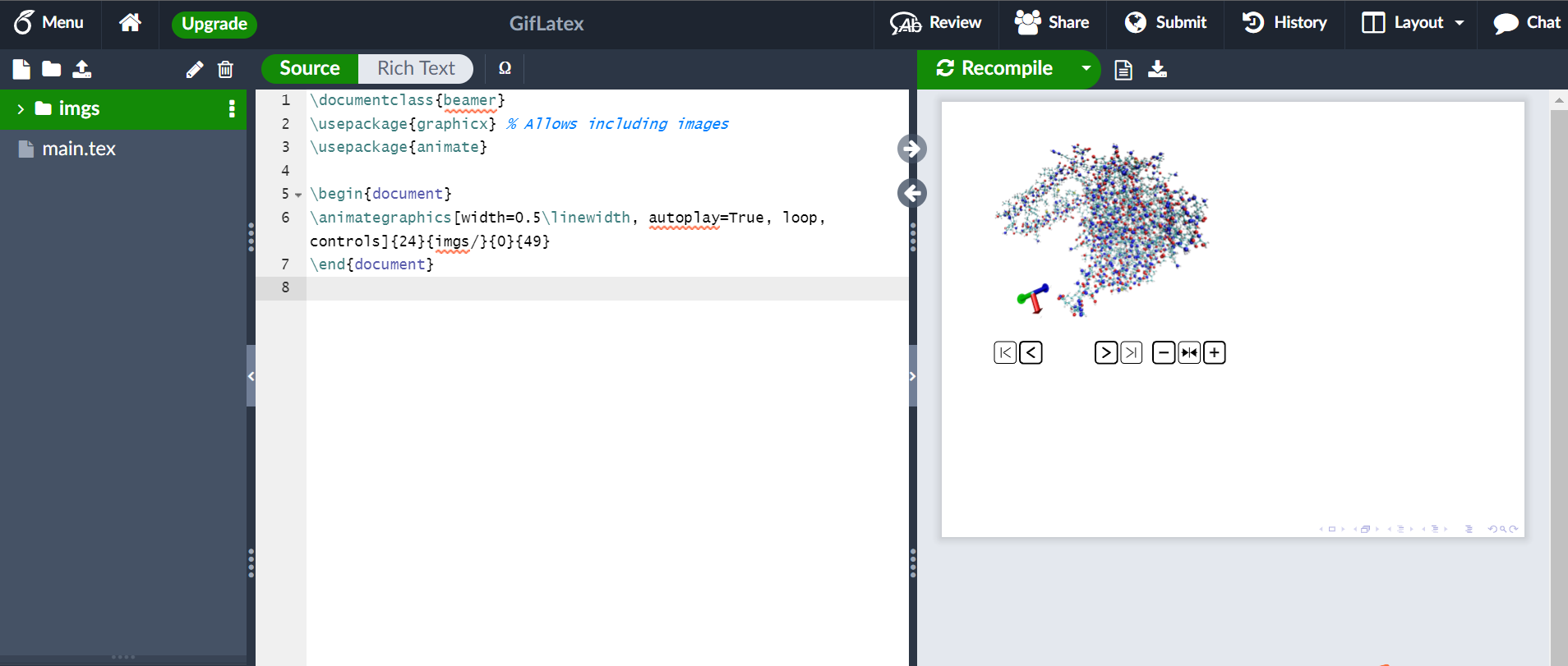

加上控制組件之后，不僅可以回圈播放，還可以暫停、逐幀控制、加速、慢放、回放等等，依然是先用Overleaf的環境進行編譯：

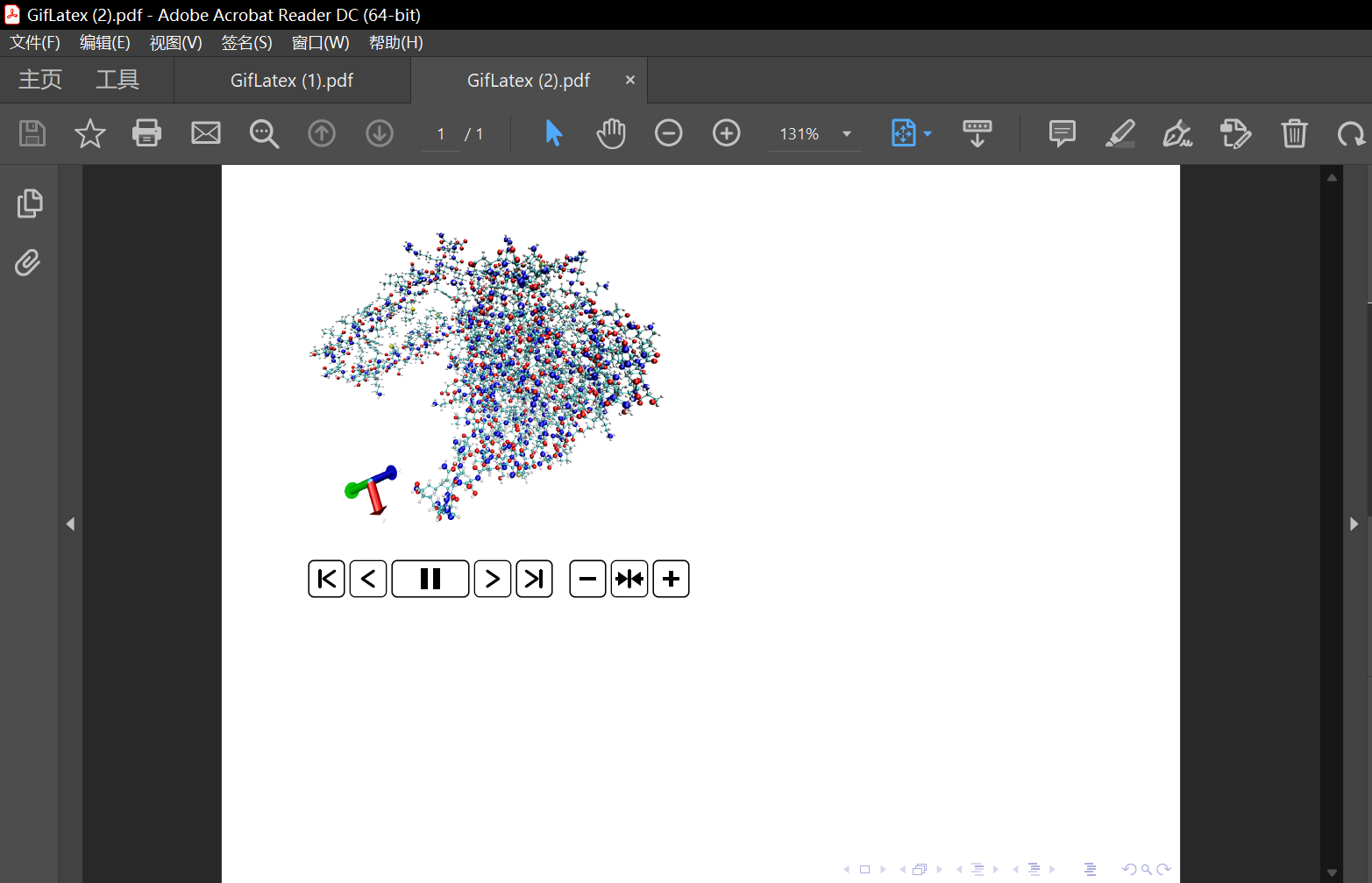

然后下載到本地使用Acrobat Reader打開：
雖然比PowerPoint麻煩了許多，但是Latex也能夠實作這樣的功能，還是很讓人欣慰的，
總結概要
本文介紹了一個可以在Latex生成的PDF中展示動態圖的解決方案，該方案依賴于三個東西：Python+Pillow的環境（或者其他可以將Gif拆分成眾多png圖片的工具/網站）、Overleaf的賬號（或者具備animate的Latex環境）以及Acrobat Reader閱讀器（或者其他可以支持pdf中的動態演示功能的閱讀器），雖然一系列的操作下來非常的麻煩，但是最終我們還是可以在Latex生成的PDF中成功的進行了動態展示，
著作權宣告
本文首發鏈接為：https://www.cnblogs.com/dechinphy/p/latex-gif.html
作者ID：DechinPhy
更多原著文章請參考：https://www.cnblogs.com/dechinphy/
打賞專用鏈接：https://www.cnblogs.com/dechinphy/gallery/image/379634.html
騰訊云專欄同步：https://cloud.tencent.com/developer/column/91958
CSDN同步鏈接：https://blog.csdn.net/baidu_37157624?spm=1008.2028.3001.5343
51CTO同步鏈接：https://blog.51cto.com/u_15561675
參考鏈接
- https://www.cnblogs.com/easyidea/p/10520354.html
- https://liam.page/2017/08/10/importing-animate-in-LaTeX/
