首先：rip的缺點：
只關心大小（跳數）和方向（路由（下一跳）
Rip特性：
- 逐跳收斂
- 分布式路由計算
- 以跳數 為度量
缺點：
- 收斂速度慢
- 缺少對網路拓撲的了解
- 存在選擇最優路徑的風險
鏈路狀態路由協議OSPF：
- 路由資訊傳遞與路由計算分離
- 基于SPF演算法
- 已累計鏈路開銷作為選路參考值
原理：
1、發送hello報文建立鄰居關系
2、相互泛洪LSA（鏈路狀態資訊），形成相同的LADB（鏈路狀態資訊服務器）
3、允許SPF演算法，得到最優路徑，
AS：自治區域系統
運行相同的路由協議的路由器的集合，
router id：OSPF路由器標識
1、手工指定：使用loopback介面地址
2、自動選舉
如果設備有多個邏輯介面（loopback）使用邏輯介面地址最大的作為router-ID
如果沒有邏輯介面使用物理介面中IP最大作為router-iD
為什么使用loopback介面作為router-ID？
loopback介面：穩定
建立鄰居關系：默認組播建立鄰居關系224.0.0.5 89
單播方式建立鄰居
對于不支持組播的網路可以通過手動配置實作鄰居的發現與維護（NBMA）
鏈路資訊主要包括：
- 鏈路型別；
- 介面IP地址及掩碼
- 鏈路上所連接的鄰居路由器
- 鏈路的帶寬（開銷）

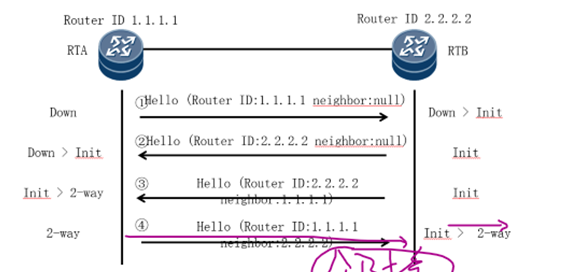

狀態機：
Down：初始化狀態，沒有接識訓發送hello報文
NBMA：attempt
lnit：進行hello報文的互動
2way：收到hello報文中鄰居欄位為本地的router-id；鄰居關系的建立的標志
exstart：進行主從關系的選舉，保證DD報文的可靠
為什么需要此狀態:
因為OSPF協議基于IP不可靠封裝，而LSR，LSU和LSACK之間可以
相互保證可靠，又因為DD報文攜帶部分LSA，所以DD報文不可以發送丟失，需要保證可靠
如何選擇主從關系：
比較規則：比較router-id 越大越優先
選舉程序：首先相互發送空的DD報文，通過比較router-id選舉主設備和從設備，從設備要按照主設備訊息的序列號進行回復，主設備收到后判斷序列號確認是否為從設備訊息，然后發送序列號+1的訊息，從設備收到后按主設備的序列號回復，最后從設備要比主設備多發一條訊息，

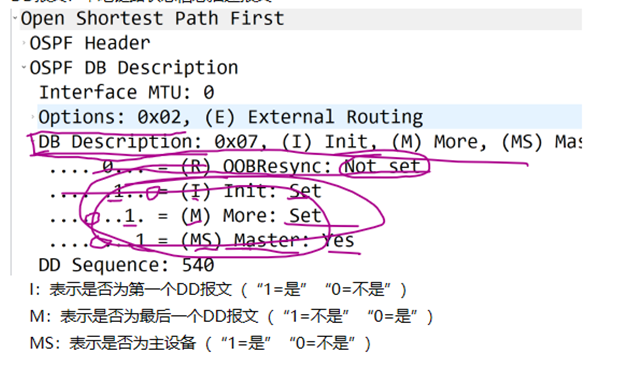

I：表示是否第一個DD報文（“1=是”，“0=不是”）
M：表示是否是最后一個DD報文（“1=不是”，“0=是”）
MS:表示是否是主設備（“1=是”，“0=不是”）
LSR：鏈路狀態資訊請求報文
LSU：鏈路狀態資訊更新報文
攜帶全部LSA資訊
LSACK：鏈路狀態資訊確認報文
Exchange：進行DD報文的互動
loading：進行LSR，LSU和LSACK的互動
full:運行SPF演算法
DD報文：本地鏈路狀態資訊描述報文
區域：
為什么要花費區域？
為了減少設備壓力（減少LADB大小）
劃磁區域：基于介面
型別；骨干區域area0
非骨干區域 非“0”區域（0.0.0.1----255.255.255.255）
部署原則：非骨干區域之間通信必須與骨干區域相連
LSA泛洪過度：
通過Drother相互比較路由優先級和router-id選舉和BDR設備
DRother設備向DR/BDR泛洪LSA，由DR向其他DRother設備泛洪LSA,從而減少LSA過度泛洪，
比較規則：
路由器優先級：越大越優先 默認=1
Router-id：越大越優先
路由器關系：DR、BDR和DRother
鄰居關系：只發送hello報文維護鄰居關系，不泛洪LSA
DRother和DRother
鄰接關系：即發送hello報文維護鄰居關系，也泛洪LAS
DRother和DR/BDR
度量：開銷-cost
只計算路由方向開銷
參考帶寬（默認100M/s）/ 實際介面帶寬=cost
cost=1（小于1和等于1）
修改開銷：
直接修改cost值：介面下修改ospf cost
直接修改帶寬值：bandwidth-reference參考帶寬

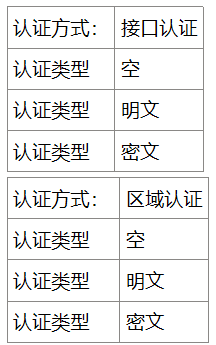

認證：
