一、負載分擔示例

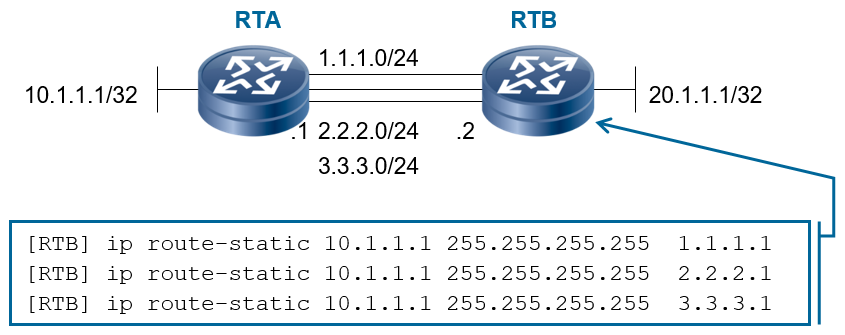

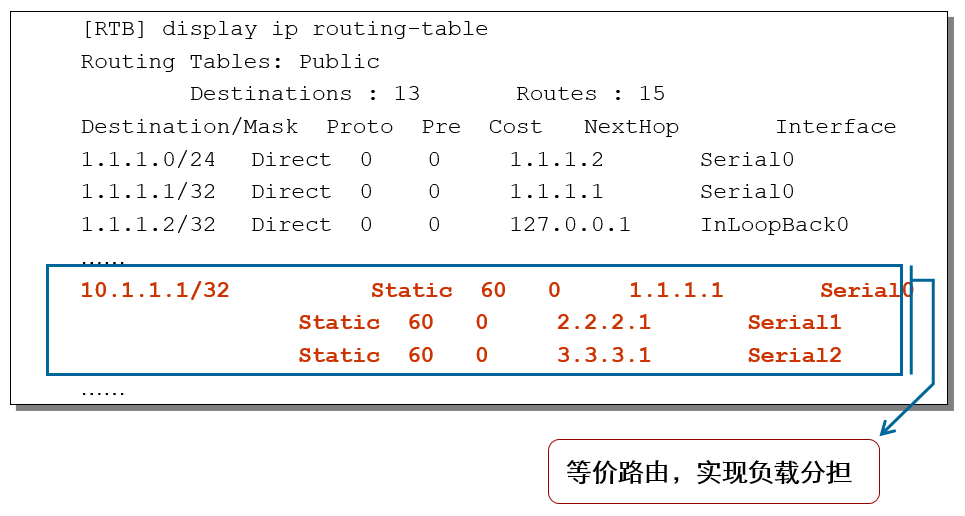

? 在路由器B上配置到達路由器A的10.1.1.1網段的三條負載路由，
二、負載分擔實驗

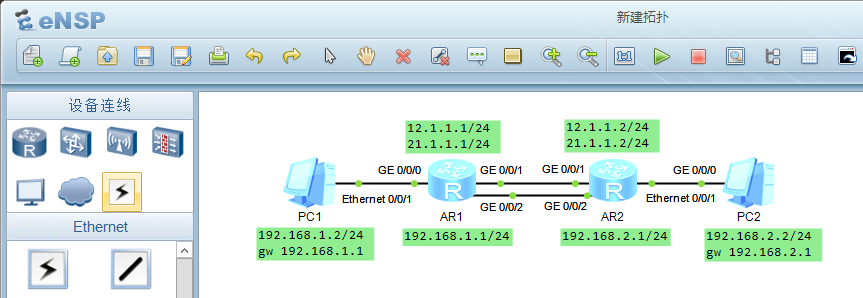

2.1、拓撲圖
? 分別在路由器中拖出2臺AR2220、終端中拖出2臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2的IP地址配置為192.168.1.2/24、192.168.2.2/24，網關分別配置為192.168.1.1、192.168.2.1，
2.2、配置
AR1：
<Huawei>system-view [Huawei]sysname AR1 /*配置路由埠的IP地址*/ [AR1]int g0/0/0 [AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [AR1-GigabitEthernet0/0/0]int g0/0/1 [AR1-GigabitEthernet0/0/1]ip add 12.1.1.1 24 [AR1-GigabitEthernet0/0/1]int g0/0/2 [AR1-GigabitEthernet0/0/2]ip add 21.1.1.1 24 [AR1-GigabitEthernet0/0/2]q [AR1]display current-configuration | include static [AR1]display ip routing-table [AR1]ip route-static 192.168.2.0 255.255.255.0 12.1.1.2 --配置目標網段的靜態路由，下一跳為直連埠的IP地址， [AR1]ip route-static 192.168.2.0 255.255.255.0 21.1.1.2
AR2：
<Huawei>system-view [Huawei]sysname AR2 /*配置路由埠的IP地址*/ [AR2]int g0/0/0 [AR2-GigabitEthernet0/0/0]ip add 192.168.2.1 24 [AR2-GigabitEthernet0/0/0]int g0/0/1 [AR2-GigabitEthernet0/0/1]ip add 12.1.1.2 24 [AR2-GigabitEthernet0/0/1]int g0/0/2 [AR2-GigabitEthernet0/0/2]ip add 21.1.1.2 24 [AR2-GigabitEthernet0/0/2]q [AR2]display current-configuration | include static [AR2]display ip routing-table [AR2]ip route-static 192.168.1.0 24 12.1.1.1 --配置目標網段的靜態路由，下一跳為直連埠的IP地址， [AR2]ip route-static 192.168.1.0 24 21.1.1.1
