Redis核心設計原理（深入底層C原始碼）

Redis 基本特性

　　1. 非關系型的鍵值對資料庫，可以根據鍵以O(1) 的時間復雜度取出或插入關聯值
　　2. Redis 的資料是存在記憶體中的
　　3. 鍵值對中鍵的型別可以是字串，整型，浮點型等，且鍵是唯一的
　　4. 鍵值對中的值型別可以是string，hash，list，set，sorted set 等
　　5. Redis 內置了復制，磁盤持久化，LUA腳本，事務，SSL, ACLs，客戶端快取，客戶端代理等功能
　　6. 通過Redis哨兵和Redis Cluster 模式提供高可用性

Redis高性能的原因

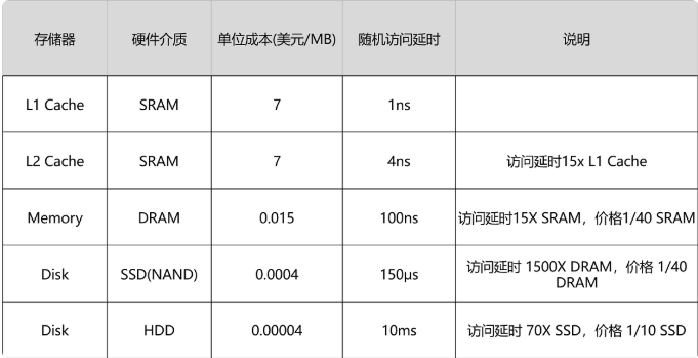

　　1.圖示（換算時間：1s =1000 ms ，1ms=1000 us ，1us =1000 ns）：

　　2.對于記憶體資料庫來說，本身資料就存在于記憶體里，避免了磁盤 I/O 的限制，無疑訪問速度會遠大于磁盤資料庫，

　　3.其次Redis，默認是采用一個執行緒執行指令任務的，既減少了執行緒背景關系切換帶來的開銷，也避免并發問題，

　　4.而且Redis中有多種資料型別，每種資料型別的底層都由一種或多種資料結構來支持，正是因為有了這些資料結構，Redis 在存盤與讀取上的速度才不受阻礙，

深入底層C原始碼分析Redis

　　1.Redis是基于鍵值對存盤資料的，像我們平時會使用的時候很容易覺得Redis的鍵值是多種資料型別的，其實不然，Redis的鍵值是String型別的，資料變成位元組流（byte）基于網路傳輸的程序，傳到Redis服務轉成SDS（Simple Dynamic String【簡單動態字串】） String（Redis自定義的資料型別），既然Redis是基于C語言寫的，那么為什么不用原生的？

//如果我們想存盤字串：myname
C： char data[]="myname\0"; //而C語言中對于字串是默認采用\0作為結尾的

而對于Redis，它是面向多種語言的，對于傳過來的資料是不可控的：
    如果傳輸的視頻流或者音頻的流檔案，大概率會出現"name\0orxxx"這種
    那么C語言只能讀到“name”這部分遇到“\0”，則會視為結束了，（這明顯是不合適，容易導致資料丟失）
    故，Redis采用sds結構：
    struct sdshdr {
        int len;    //存盤的長度
        int free;  //剩余的空閑空間
        char buf[]; //資料存盤的地方
    };

    這種資料結構的好處是：
    1.對于存盤資料的準確性更高了，依靠len欄位來標明準確資料的位置，【二進制安全的資料結構】
    2.采用以空間換時間的方式，每次擴容的時候可以適當分配大一點的空間，記錄剩余時間是否夠下一次的修改或者追加，（減少物件的銷毀與創建的步驟）【提供了記憶體預分配機制，避免了頻繁的記憶體分配】
    3.會在資料末尾依舊采用\0作為結尾【兼容C語言的函式庫】

　　　　說明：

　　　　　　Redis自定義sdshdr資料結構具備三大特性：

　　　　　　　　【1】二進制安全的資料結構

　　　　　　　　【2】提供了記憶體預分配機制，避免了頻繁的記憶體分配

　　　　　　　　【3】兼容C語言的函式庫

　　2.String型別的資料結構

　　　　1）代碼展示

//redis 3.2 以前
struct sdshdr {
    int len;
    int free;
    char buf[];
};
//redis 3.2 后
//redis\deps\hiredis\sds.h檔案
typedef char *sds;

//存在注釋：sdshdr5 is never used, we just access the flags byte directly.However is here to document the layout of type 5 SDS strings.
//意思大概是：sdshdr5從未使用過，我們只是直接訪問標志位元組，然而，這里是為了記錄型別5 SDS字串的布局
struct __attribute__ ((__packed__)) sdshdr5 {  // 對應的字串長度小于 1<<5
    unsigned char flags;
    char buf[];
};

//__attribute__ ((packed)) 的作用就是告訴編譯器取消結構體在編譯程序的優化對齊，按照實際占用位元組數進行對齊

struct __attribute__ ((__packed__)) sdshdr8 { // 對應的字串長度小于 1<<8
    uint8_t len;                              //目前字串的長度
    uint8_t alloc;                            //分配的記憶體總長度
    unsigned char flags;                      //flag用3bit來標明型別，型別后續解釋，其余5bit目前沒有使用
    char buf[];                               //柔性陣列，以'\0'結尾
};
struct __attribute__ ((__packed__)) sdshdr16 { // 對應的字串長度小于 1<<16
    uint16_t len;
    uint16_t alloc;
    unsigned char flags;
    char buf[];
};
struct __attribute__ ((__packed__)) sdshdr32 { // 對應的字串長度小于 1<<32
    uint32_t len;
    uint32_t alloc;
    unsigned char flags;
    char buf[];
};
struct __attribute__ ((__packed__)) sdshdr64 { // 對應的字串長度小于 1<<64
    uint64_t len;
    uint64_t alloc;
    unsigned char flags;
    char buf[];
};

#define SDS_TYPE_5  0
#define SDS_TYPE_8  1
#define SDS_TYPE_16 2
#define SDS_TYPE_32 3
#define SDS_TYPE_64 4

static inline char sdsReqType(size_t string_size) {
    if (string_size < 1<<5)
        return SDS_TYPE_5;
    if (string_size < 1<<8)
        return SDS_TYPE_8;
    if (string_size < 1<<16)
        return SDS_TYPE_16;
#if (LONG_MAX == LLONG_MAX)
    if (string_size < 1ll<<32)
        return SDS_TYPE_32;
    return SDS_TYPE_64;
#else
    return SDS_TYPE_32;
#endif
}

　　　　2）發現說明

　　　　　　【1】為什么要對原本的資料結構進行修改？（改版后的優化在哪里）

　　　　　　　　因為int占據4個位元組（8bit），也就是能存42億左右的，但是在我們實際上，存盤的資料大概率都是小資料，所以它存在浪費資源的嫌疑，

　　　　　　　　所以進行優化的思維就是根據不同的資料范圍，設定不同容量，如，uint8_t 表示占據1位元組（8bit，在二進制中最大可以表示255），uint16_t 表示占據2位元組（16bit，在二進制中最大可以表示65535）

　　　　　　【2】官網上說String型別限制大小512M，是怎么限制的？

//位于t_string.c檔案中
//為什么要限制，要知道512M已經是一個很大的值了（已經是一個bigkey了），在redis單執行緒操作中已經很容易阻塞執行緒
//故在追加命令appendCommand和設定命令setrangeCommand中都會進行校驗
static int checkStringLength(client *c, long long size) {
    if (size > 512*1024*1024) {
        addReplyError(c,"string exceeds maximum allowed size (512MB)");
        return C_ERR;
    }
    return C_OK;
}

　　　　3）分析是怎么創建的

//在sds.c檔案內
//sds在創建的時候，buf陣列初始大小為：struct結構體大小 + 字串的長度+1, +1是為了在字串末尾添加一個\0，
//在完成字串到字符陣列的拷貝之后，會在字串末尾加一個\0，這樣可以復用C語言的一些函式，
sds sdsnewlen(const void *init, size_t initlen) {
    void *sh;
    sds s;
    // 根據長度計算sds型別
    char type = sdsReqType(initlen);
    if (type == SDS_TYPE_5 && initlen == 0) type = SDS_TYPE_8;  //為空時強制用sdshdr8
    // 獲取結構體大小
    int hdrlen = sdsHdrSize(type);
    unsigned char *fp; /* flags pointer. */

    // 分配記憶體空間，初始大小為：struct結構體大小+字串的長度+1,+1是為了在字串末尾添加一個\0，兼容傳統C語言
    sh = s_malloc(hdrlen+initlen+1);
    // sh在這里指向了這個剛剛分配的記憶體地址
    if (sh == NULL) return NULL;
    // 判斷是否是init階段
    if (!init)
        //init 不為空的話，將sh這塊記憶體全部設定為0
        memset(sh, 0, hdrlen+initlen+1);
    // 指向buf陣列的指標
    s = (char*)sh+hdrlen;
    //因為可以看到地址的順序是 len,alloc,flag,buf,目前s是指向buf，那么后退1位,fp 正好指向了flag對應的地址
    fp = ((unsigned char*)s)-1;
    // 型別選擇
    switch(type) {
        case SDS_TYPE_5: {
            *fp = type | (initlen << SDS_TYPE_BITS);
            break;
        }
        case SDS_TYPE_8: {
            SDS_HDR_VAR(8,s);
            sh->len = initlen;
            sh->alloc = initlen;
            *fp = type;
            break;
        }
        case SDS_TYPE_16: {
            SDS_HDR_VAR(16,s);
            sh->len = initlen;
            sh->alloc = initlen;
            *fp = type;
            break;
        }
        case SDS_TYPE_32: {
            SDS_HDR_VAR(32,s);
            sh->len = initlen;
            sh->alloc = initlen;
            *fp = type;
            break;
        }
        case SDS_TYPE_64: {
            SDS_HDR_VAR(64,s);
            sh->len = initlen;
            sh->alloc = initlen;
            *fp = type;
            break;
        }
    }
    //如果兩者都不為空，則init 這個對應的字串，賦值給s
    if (initlen && init)
        memcpy(s, init, initlen); // 將字串拷貝到buf陣列
    s[initlen] = '\0';  // 字串末尾添加一個\0
    return s;
}

// 獲取結構體大小
static inline int sdsHdrSize(char type) {
    switch(type&SDS_TYPE_MASK) {
        case SDS_TYPE_5:
            return sizeof(struct sdshdr5);
        case SDS_TYPE_8:
            return sizeof(struct sdshdr8);
        case SDS_TYPE_16:
            return sizeof(struct sdshdr16);
        case SDS_TYPE_32:
            return sizeof(struct sdshdr32);
        case SDS_TYPE_64:
            return sizeof(struct sdshdr64);
    }
    return 0;
}

　　　　4）怎么防止操作時緩沖區溢位

//先檢查 SDS 的空間是否滿足修改所需的要求
//如果不滿足要求的話，API 會自動將 SDS 的空間擴展到執行修改所需的大小
//最后才是回傳，去執行實際的修改操作
sds sdscatlen(sds s, const void *t, size_t len) {
    size_t curlen = sdslen(s);  //獲取s已經使用過的空間字符數

    s = sdsMakeRoomFor(s,len);  //擴大s的空閑空間
    if (s == NULL) return NULL;
    memcpy(s+curlen, t, len);  //拷貝資料
    sdssetlen(s, curlen+len);  //設定s的len
    s[curlen+len] = '\0'; //最后加上空字串
    return s;
}

　　　　5）分析是怎么擴容的

　　　　　　代碼展示

// 擴容sds
sds sdsMakeRoomFor(sds s, size_t addlen) {
    void *sh, *newsh;
    //獲取剩余可用的空間
    size_t avail = sdsavail(s);
    size_t len, newlen;
    char type, oldtype = s[-1] & SDS_TYPE_MASK;
    int hdrlen;

    //如果可用空間大于需要增加的長度，那么直接回傳
    if (avail >= addlen) return s;

    //len 已使用長度
    len = sdslen(s);
    //sh 回到指向了這個sds的起始位置，
    sh = (char*)s-sdsHdrSize(oldtype);
    // newlen 代表最小需要的長度
    newlen = (len+addlen);
    //Redis認為一旦被擴容了，那這個字串被再次擴容的幾率就很大，所以會在此基礎上多加一些空間，防止頻繁擴容
    if (newlen < SDS_MAX_PREALLOC)
        newlen *= 2;
    else
        newlen += SDS_MAX_PREALLOC;

    //獲取新長度的型別
    type = sdsReqType(newlen);

    //如果是SDS_TYPE_5會被強行轉為SDS_TYPE_8
    if (type == SDS_TYPE_5) type = SDS_TYPE_8;

    hdrlen = sdsHdrSize(type);
    if (oldtype==type) {
        //sh是開始地址，在開始地址的基礎上，分配更多的空間，邏輯如同初始化部分，hdrlen 是head的長度，即struct本身大小，后面newlen 是buf 大小， +1 是為了結束符號，sds 通常情況下是可以直接列印的
        newsh = s_realloc(sh, hdrlen+newlen+1);
        if (newsh == NULL) {
            s_free(sh);
            return NULL;
        }
        s = (char*)newsh+hdrlen;
    } else {
        //如果型別發生變化，地址內容不可復用，所以找新的空間，
        newsh = s_malloc(hdrlen+newlen+1);
        if (newsh == NULL) return NULL;
        //復制原來的str到新的sds 上面,newsh+hdrlen 等于sds buf 地址開始的位置，s 原buf的位置，len+1 把結束符號也復制進來
        memcpy((char*)newsh+hdrlen, s, len+1);
        //釋放前面的記憶體空間
        s_free(sh);
        //調整s開始的位置，即地址空間指向新的buf開始的位置
        s = (char*)newsh+hdrlen;
        //-1 正好到了flag的位置
        s[-1] = type;
        //分配len的值
        sdssetlen(s, len);
    }
    sdssetalloc(s, newlen);
    //回傳新的sds
    return s;
}


// 給len 設值
static inline size_t sdsavail(const sds s) {
    unsigned char flags = s[-1];
    switch(flags&SDS_TYPE_MASK) {
        case SDS_TYPE_5: {
            return 0;
        }
        case SDS_TYPE_8: {
            SDS_HDR_VAR(8,s);
            return sh->alloc - sh->len;
        }
        case SDS_TYPE_16: {
            SDS_HDR_VAR(16,s);
            return sh->alloc - sh->len;
        }
        case SDS_TYPE_32: {
            SDS_HDR_VAR(32,s);
            return sh->alloc - sh->len;
        }
        case SDS_TYPE_64: {
            SDS_HDR_VAR(64,s);
            return sh->alloc - sh->len;
        }
    }
    return 0;
}

// 獲取當前sds,可用的長度，
static inline void sdssetlen(sds s, size_t newlen) {
    unsigned char flags = s[-1];
    switch(flags&SDS_TYPE_MASK) {
        case SDS_TYPE_5:
            {
                unsigned char *fp = ((unsigned char*)s)-1;
                *fp = (unsigned char)(SDS_TYPE_5 | (newlen << SDS_TYPE_BITS));
            }
            break;
        case SDS_TYPE_8:
            SDS_HDR(8,s)->len = (uint8_t)newlen;
            break;
        case SDS_TYPE_16:
            SDS_HDR(16,s)->len = (uint16_t)newlen;
            break;
        case SDS_TYPE_32:
            SDS_HDR(32,s)->len = (uint32_t)newlen;
            break;
        case SDS_TYPE_64:
            SDS_HDR(64,s)->len = (uint64_t)newlen;
            break;
    }
}

// 獲取alloc的長度
/* sdsalloc() = sdsavail() + sdslen() */
static inline size_t sdsalloc(const sds s) {
    unsigned char flags = s[-1];
    switch(flags&SDS_TYPE_MASK) {
        case SDS_TYPE_5:
            return SDS_TYPE_5_LEN(flags);
        case SDS_TYPE_8:
            return SDS_HDR(8,s)->alloc;
        case SDS_TYPE_16:
            return SDS_HDR(16,s)->alloc;
        case SDS_TYPE_32:
            return SDS_HDR(32,s)->alloc;
        case SDS_TYPE_64:
            return SDS_HDR(64,s)->alloc;
    }
    return 0;
}

// 給 alloc 設值
static inline void sdssetalloc(sds s, size_t newlen) {
    unsigned char flags = s[-1];
    switch(flags&SDS_TYPE_MASK) {
        case SDS_TYPE_5:
            /* Nothing to do, this type has no total allocation info. */
            break;
        case SDS_TYPE_8:
            SDS_HDR(8,s)->alloc = (uint8_t)newlen;
            break;
        case SDS_TYPE_16:
            SDS_HDR(16,s)->alloc = (uint16_t)newlen;
            break;
        case SDS_TYPE_32:
            SDS_HDR(32,s)->alloc = (uint32_t)newlen;
            break;
        case SDS_TYPE_64:
            SDS_HDR(64,s)->alloc = (uint64_t)newlen;
            break;
    }
}

　　　　　　代碼說明

　　　　　　　　【1】sds內部buf的擴容機制：新buf長度 = （原buf長度 + 添加buf長度）*2，如果buf長度大于1M后，每次擴容也只會增大1M

　　　　　　　　【2】對于型別改變的需要變換存盤空間，

　　3.RedisDb 資料結構

　　　　1）代碼展示

//位于server.h檔案中
typedef struct redisDb {
    dict *dict;                 // 保存了當前資料庫的鍵空間
    dict *expires;              //鍵空間中所有鍵的過期時間
    dict *blocking_keys;        //客戶端等待資料的鍵(BLPOP)
    dict *ready_keys;           //保存著處于阻塞狀態的鍵，value為NULL
    dict *watched_keys;         //監視鍵的MULTI/EXEC CAS
    int id;                     //資料庫ID
    long long avg_ttl;          //鍵的平均過期時間
    unsigned long expires_cursor; //周期性洗掉過期鍵的游標
    list *defrag_later;         /* List of key names to attempt to defrag one by one, gradually. */
} redisDb;

//位于dict.h檔案中
typedef struct dict {
    dictType *type;
    void *privdata;
    dictht ht[2]; // ht[0] , ht[1] =null //方便漸進的rehash擴容，dict的hashtable ，其中?一個哈希表正常存盤資料?，?另一個哈希表為空，空哈希表在 rehash 時使用
    long rehashidx; /* rehash 索引，當不在進行 rehash 時，值為 -1 */
    unsigned long iterators; //當前正在運行的迭代器的數量
} dict;

//位于dict.h檔案中
/*這是我們的哈希表結構，每本字典都有兩個這樣的詞，實作增量重哈希，從舊表到新表，* /
typedef struct dictht {
    dictEntry **table;
    unsigned long size; //  hashtable 容量
    unsigned long sizemask;  // size -1
    unsigned long used;  // hashtable 元素個數   used / size =1
} dictht;

//位于dict.h檔案中
typedef struct dictEntry {
    void *key;
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next;
} dictEntry;

//位于server.h檔案中
//redisObject物件 :  string , list ,set ,hash ,zset ...
typedef struct redisObject {
    unsigned type:4;        //  4 bit, sting , hash
    unsigned encoding:4;    //  4 bit
    unsigned lru:LRU_BITS; /* LRU time (relative to global lru_clock) or LFU data (least significant 8 bits frequency
                            * and most significant 16 bits access time).
                            *    24 bit
                            * */
    int refcount;           // 4 byte
    void *ptr;              // 8 byte  總空間:  4 bit + 4 bit + 24 bit + 4 byte + 8 byte = 16 byte
} robj;

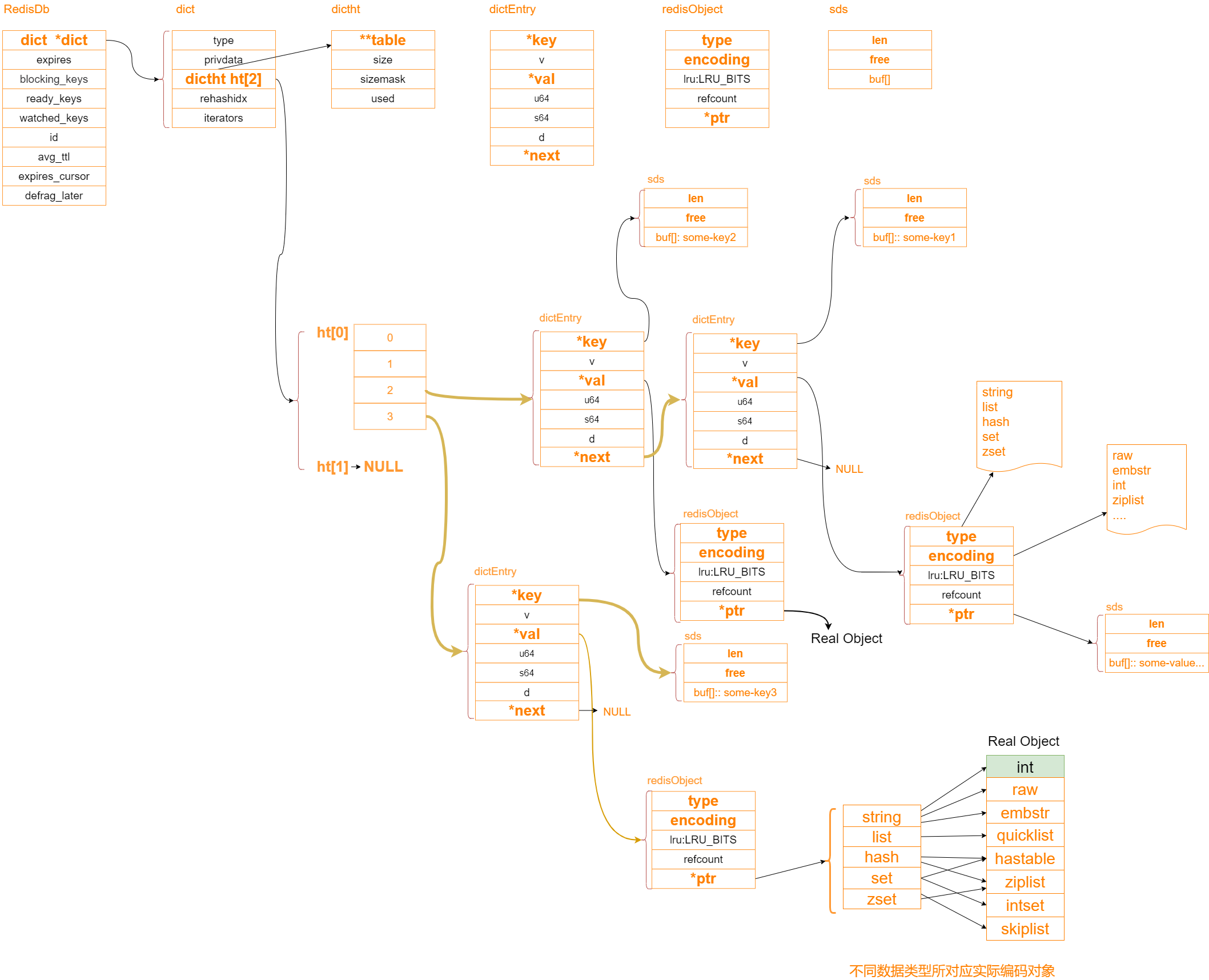

　　　　2）視圖展示

　　　　3）代碼說明

　　　　　　【1】由上可知redisDb，主要都是將資料存盤在字典（dict）中，而且還是多個，固定存盤，過期維護等多個字典，

　　　　　　【2】dict字典結構，每個字典有兩個哈希表結構的原因是為了用于漸進式擴容，當某個哈希表結構過于龐大的時候（按照hashMap的思維，必定是需要對陣列進行擴容，增大陣列長度，將鏈表長度縮小，加快遍歷），其實它也需要進行擴容，但是再進行擴容操作的同時，容易出現阻塞執行緒的情況（如果時間太久），為此，dict中采用rehashidx標明是否正在處于擴容狀態，且ht[1]會生成一個新的哈希表結構，容量是之前的兩倍，然后把ht[0]中的資料按槽位一點一點的搬運過來【斷斷續續的操作，這樣就不會一直阻塞住執行緒】，新的資料也會落到ht[1]中，直到搬完，然后將ht[1]指標指向ht[0]，然后自己再指向null，rehashidx變為0，就完成了擴容操作，

　　　　　　【3】dictEntry相當于hashMap中的節點（包含了key，value，和指向下個節點的指標），其中val會被進一步封裝成redisObject，

　　　　　　【4】redisObject中的type用于約束客戶端命令，如set操作，會判斷操作的值與操作的型別匹不匹配，encoding記錄了值在redis底層是怎么樣的編碼形式，ptr指向記憶體的真實地址，

　　　　4）分析String型別的編碼

　　　　　　【1】會存在：int，raw，embstr三種，

　　　　　　【2】為什么會有int，因為整型值最大固定是64bit，其實與指標*ptr占據的大小一致，其實把數值存于這里可以減少了對空間的開辟，代碼展示：

//server.c檔案中封裝了所有的客戶端命令
//發現set命令會執行setCommand方法【該方法位于t_string.c檔案中】，直接看核心部分
void setCommand(client *c) {
    ....
    // 完成編碼  set:  key  value
    c->argv[2] = tryObjectEncoding(c->argv[2]);
    setGenericCommand(c,flags,c->argv[1],c->argv[2],expire,unit,NULL,NULL);
}

//該方法位于object.c檔案中
robj *tryObjectEncoding(robj *o) {
    long value;
    sds s = o->ptr;
    size_t len;

    /*確保這是一個字串物件，我們在這個函式中編碼的唯一型別，其他型別使用編碼的記憶體高效表示，但由實作該型別的命令處理，* /
    serverAssertWithInfo(NULL,o,o->type == OBJ_STRING);

    //  只有型別為 原生sds型別 或者  embstr型別， 還有機會可以進一步編碼，否則直接回傳
    if (!sdsEncodedObject(o)) return o;

    // 如果其他地方有應用即當前物件為共享物件， 修改范圍將擴大，所以放棄編碼為整形操作
     if (o->refcount > 1) return o;

    //判斷是否可以把該字串轉化為一個長整型
    len = sdslen(s);

    //   范圍是否在 整型值得表示范圍 ， 0 - 2^64,最多不超過20 位
    if (len <= 20 && string2l(s,len,&value)) {
        /*
         *   如果Redis的配置不要求運行LRU替換演算法，且轉成的long型數字的值又比較小
         *  （小于OBJ_SHARED_INTEGERS，在目前的實作中這個值是10000），
         *   那么會使用共享數字物件來表示，之所以這里的判斷跟LRU有關，是因為LRU演算法要求每個robj有不同的lru欄位值，
         *   所以用了LRU就不能共享robj，shared.integers是一個長度為10000的陣列，里面預存了10000個小的數字物件，
         *   這些小數字物件都是 encoding = OBJ_ENCODING_INT的string robj物件，
         *
         * */
        // 沒有設定記憶體淘汰策略，且數字范圍在 快取整型得范圍內
        if ((server.maxmemory == 0 ||
            !(server.maxmemory_policy & MAXMEMORY_FLAG_NO_SHARED_INTEGERS)) &&
            value >= 0 &&
            value < OBJ_SHARED_INTEGERS)
        {
            decrRefCount(o); // 不需要用額外得物件來存盤
            incrRefCount(shared.integers[value]);
            return shared.integers[value];  // 共享物件
        } else {
            // 如果前一步不能使用共享小物件來表示，那么將原來的robj編碼成encoding = OBJ_ENCODING_INT，這時ptr欄位直接存成這個long型的值，
            // 注意ptr欄位本來是一個void *指標（即存盤的是記憶體地址），
            // 因此在64位機器上有64位寬度，正好能存盤一個64位的long型值，這樣，除了robj本身之外，它就不再需要額外的記憶體空間來存盤字串值，
            if (o->encoding == OBJ_ENCODING_RAW) {
                sdsfree(o->ptr); // 釋放空間
                o->encoding = OBJ_ENCODING_INT;
                // 用整形編碼
                o->ptr = (void*) value;
                return o;
            } else if (o->encoding == OBJ_ENCODING_EMBSTR) {
                decrRefCount(o);
                return createStringObjectFromLongLongForValue(value);
            }
        }
    }

    // 資料長度 小于 OBJ_ENCODING_EMBSTR_SIZE_LIMIT 44  的話， 用 embstr 進行編碼
    if (len <= OBJ_ENCODING_EMBSTR_SIZE_LIMIT) {
        robj *emb;

        if (o->encoding == OBJ_ENCODING_EMBSTR) return o;
        emb = createEmbeddedStringObject(s,sdslen(s));
        decrRefCount(o);
        return emb;
    }

    trimStringObjectIfNeeded(o);

    /* Return the original object. */
    return o;
}

　　　　　　【3】為什么會有embstr，代碼展示

//CPU讀取資料的時候其實是會有一個快取行的概念（cache line，通常是64byte的空間），也就是一次性讀取的大小

//而redisObject資料大小為16 byte
typedef struct redisObject {
    unsigned type:4;        //  占4 bit
    unsigned encoding:4;    //  占4 bit
    unsigned lru:LRU_BITS; // 占24 bit
    int refcount;           // 4 byte
    void *ptr;              // 8 byte
} robj;
//總空間:  4 bit + 4 bit + 24 bit + 4 byte + 8 byte = 16 byte

所以讀取是會讀【redisObject 16 byte，及其后面的48byte的資料（但是用不到）】
為了節約CPU成本，可不可以在創建的時候，將資料就存在后面呢？（為什么采用sdshdr8，因為最多存44個字符，sdshdr8可以容納128個，滿足條件，且消耗最小）
struct __attribute__ ((__packed__)) sdshdr8 { // 對應的字串長度小于 1<<8
    uint8_t len;                              //占據1byte，表示128個
    uint8_t alloc;                            //占據1byte
    unsigned char flags;                      //占據1byte
    char buf[];                               //以'\0'結尾，這個字符也會占據1byte
};
所以如果把他們都存于一個64byte的記憶體中是不是讀取物件的時候順便可以把值也拿出來了，減少了一次IO，

　　　　　　【4】而raw便是表示：字串將以簡單動態字串（SDS）的形式存盤，需要?兩次 malloc 分配記憶體?，redisObject 物件頭和 SDS 物件在記憶體地址上一般是不連續的，

　　　　5）發現說明

　　　　　　【1】會有人疑問為什么DB默認是16？

　　　　　　　　因為Redis的組態檔redis/redis.conf中的databases屬性默認是16，所以Redis啟動的時候默認會創建16個資料庫且拿資料庫索引為0的資料庫作為默認資料庫，這些都是可以通過配置調整的，

　　4.List 資料結構（Redis采用quicklist（雙端鏈表） 和 ziplist 作為List的底層實作）

　　　　1）介紹

　　　　　　【1】List是一個有序(按加入的時序排序)的資料結構，Redis采用quicklist（雙端鏈表） 和 ziplist 作為List的底層實作，以通過設定每個ziplist的最大容量，quicklist的資料壓縮范圍，提升資料存取效率，

//當值為正數時，表示quicklistNode節點上的ziplist的長度，比如當這個值為5時，每個quicklistNode節點的ziplist最多包含5個資料項
//當值為負數時，表示按照位元組數來限制quicklistNode節點上的ziplist的的長度，可選值為-1到-5，每個值的含義如下
//-1  ziplist節點最大為4kb
//-2  ziplist節點最大為8kb
//-3  ziplist節點最大為16kb
//-4  ziplist節點最大為32kb
//-5  ziplist節點最大為64kb
list-max-ziplist-size  -2        //  單個ziplist節點最大能存盤  8kb  ,超過則進行分裂,將資料存盤在新的ziplist節點中


//對節點中間的資料進行壓縮，進一步節省記憶體
//0 特殊值，表示都不壓縮
//1   quicklist兩端各有1個節點不壓縮，中間的節點壓縮
//2   quicklist兩端各有2個節點不壓縮，中間的節點壓縮
//n   quicklist兩端各有n個節點不壓縮，中間的節點壓縮
list-compress-depth  1        //  0 代表所有節點，都不進行壓縮，1， 代表從頭節點往后走一個，尾節點往前走一個不用壓縮，其他的全部壓縮，以此類推

　　　　2）ziplist 分析詳解

　　　　　　【1】介紹

　　　　　　　　1.ziplist是一個經過特殊編碼的雙向鏈表，它的設計目標就是為了提高存盤效率；

　　　　　　　　2.ziplist可以用于存盤字串或整數，其中整數是按真正的二進制表示進行編碼的，而不是編碼成字串序列，它能以O(1)的時間復雜度在表的兩端提供push和pop操作；

　　　　　　　　3.因為ziplist是一個記憶體連續的集合，所以ziplist遍歷只要通過當前節點的指標 加上 當前節點的長度 或 減去 上一節點的長度 ，即可得到下一個節點的資料或上一個節點的資料，這樣就省去的指標從而節省了存盤空間，又因為記憶體連續所以在資料讀取上的效率也遠高于普通的鏈表，

　　　　　　【2】代碼展示

robj *createZiplistObject(void) {
    unsigned char *zl = ziplistNew();
    robj *o = createObject(OBJ_LIST,zl);
    o->encoding = OBJ_ENCODING_ZIPLIST;
    return o;
}

robj *createObject(int type, void *ptr) {
    robj *o = zmalloc(sizeof(*o));
    o->type = type;
    o->encoding = OBJ_ENCODING_RAW;
    o->ptr = ptr;
    o->refcount = 1;
    if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {
        o->lru = (LFUGetTimeInMinutes()<<8) | LFU_INIT_VAL;
    } else {
        o->lru = LRU_CLOCK();   // 獲取 24bit 當前時間秒數
    }
    return o;
}

//以下為ziplist.c檔案中
#define ZIPLIST_BYTES(zl)       (*((uint32_t*)(zl)))  //獲取ziplist的zlbytes的指標（ziplist 所占空間位元組數）
#define ZIPLIST_TAIL_OFFSET(zl) (*((uint32_t*)((zl)+sizeof(uint32_t)))) //獲取ziplist的zltail的指標
#define ZIPLIST_LENGTH(zl)      (*((uint16_t*)((zl)+sizeof(uint32_t)*2))) //獲取ziplist的zllen的指標
#define ZIPLIST_HEADER_SIZE     (sizeof(uint32_t)*2+sizeof(uint16_t))  //ziplist頭大小
#define ZIPLIST_END_SIZE        (sizeof(uint8_t))  // ziplist結束標志位大小
#define ZIPLIST_ENTRY_HEAD(zl)  ((zl)+ZIPLIST_HEADER_SIZE)  // 獲取第一個元素的指標
#define ZIPLIST_ENTRY_TAIL(zl)  ((zl)+intrev32ifbe(ZIPLIST_TAIL_OFFSET(zl))) // 獲取最后一個元素的指標
#define ZIPLIST_ENTRY_END(zl)   ((zl)+intrev32ifbe(ZIPLIST_BYTES(zl))-1)  // 獲取結束標志位指標

unsigned char *ziplistNew(void) { // 創建一個壓縮表
    unsigned int bytes = ZIPLIST_HEADER_SIZE+ZIPLIST_END_SIZE;  // zip頭加結束標識位數
    unsigned char *zl = zmalloc(bytes);
    ZIPLIST_BYTES(zl) = intrev32ifbe(bytes);  // 大小端轉換
    ZIPLIST_TAIL_OFFSET(zl) = intrev32ifbe(ZIPLIST_HEADER_SIZE);
    ZIPLIST_LENGTH(zl) = 0;  // len賦值為0
    zl[bytes-1] = ZIP_END;  // 結束標志位賦值
    return zl;
}

/*
 * 壓縮串列節點 對應 上文中 Ziplist 中的 entry
 * zlentry每個節點由三部分組成：Previous entry len、encoding、data
 *      prevlengh: 記錄上一個節點的長度，為了方便反向遍歷ziplist
 *      encoding: 編碼，由于 ziplist 就是用來節省空間的，所以 ziplist 有多種編碼，用來表示不同長度的字串或整數，
 *      data: 用于存盤 entry 真實的資料
 * 結構體定義了7個欄位，主要還是為了滿足各種可變因素
 */
typedef struct zlentry {
    unsigned int prevrawlensize;  //prevrawlensize是描述prevrawlen的大小，有1位元組和5位元組兩種
    unsigned int prevrawlen;     //prevrawlen是前一個節點的長度，
    unsigned int lensize;       //lensize為編碼len所需的位元組大小
    unsigned int len;         //len為當前節點長度
    unsigned int headersize;   //當前節點的header大小
    unsigned char encoding;    //節點的編碼方式
    unsigned char *p;          //指向節點的指標
} zlentry;

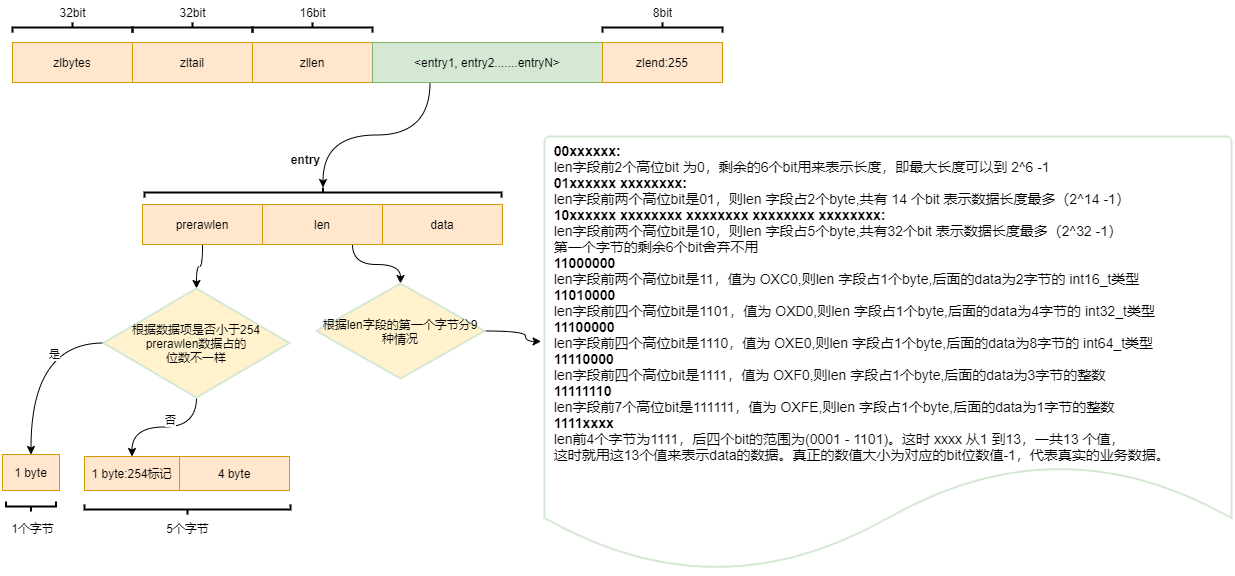

　　　　　　【3】圖示:

 　　　　　　　　【4】圖示引數說明

zlbytes:32bit，表示ziplist占用的位元組總數，
zltail:    32bit，表示ziplist表中最后一項（entry）在ziplist中的偏移位元組數，通過zltail我們可以很方便地找到最后一項，從而可以在ziplist尾端快速地執行push或pop操作
zlen:     16bit， 表示ziplist中資料項（entry）的個數，
entry:表示真正存放資料的資料項，長度不定
zlend: ziplist最后1個位元組，是一個結束標記，值固定等于255，
prerawlen: 前一個entry的資料長度，
len: entry中資料的長度
data: 真實資料存盤

 　　　　　　　　【5】說明

　　　　　　　　　　1.Ziplist的設計結構，保障了空間的節省與查詢的高效，但是當出現zlentry增加或洗掉時，Ziplist是不能直接在原有空間上進行修改，每一次變動都需要重新開辟空間去拷貝、修改，這樣的場景下Ziplist一旦內部元素過多，將會導致性能的急劇下滑，因此Redis 在實作上做了一層優化，當Ziplist過大時，會將其分割成多個Ziplist，然后再通過一個雙向鏈表將其串聯起來，

　　　　3）quicklist 分析詳解

　　　　　　【1】介紹

　　　　　　　　1.Redis quicklist是Redis 3.2版本以后針對鏈表和壓縮串列進行改造的一種資料結構，是 zipList 和 linkedList 的混合體，相對于鏈表它壓縮了記憶體，進一步的提高了效率，

　　　　　　【2】代碼展示

robj *createQuicklistObject(void) {
    quicklist *l = quicklistCreate();
    robj *o = createObject(OBJ_LIST,l);
    o->encoding = OBJ_ENCODING_QUICKLIST;
    return o;
}

//處于quicklist.c檔案中
quicklist *quicklistCreate(void) {
    struct quicklist *quicklist;

    quicklist = zmalloc(sizeof(*quicklist));
    quicklist->head = quicklist->tail = NULL;
    quicklist->len = 0;
    quicklist->count = 0;
    quicklist->compress = 0;
    quicklist->fill = -2;
    quicklist->bookmark_count = 0;
    return quicklist;
}


//處于quicklist.h檔案中
//quicklist 是一個 40 位元組的結構（在 64 位系統上），描述了一個快速串列，
typedef struct quicklist {
    quicklistNode *head;  //指向頭節點（左側第一個節點）的指標，
    quicklistNode *tail;  //指向尾節點（右側第一個節點）的指標，
    unsigned long count;  // 所有 quicklistNode 節點中所有的 entry 個數
    unsigned long len;     // quickListNode 節點個數，也就是 quickList 的長度
    int fill : QL_FILL_BITS;          //單個節點的填充因子，也就是 ziplist 的大小
    unsigned int compress : QL_COMP_BITS;  // 保存壓縮成都只，組態檔設定，64位作業系統占 16bit , 6 表示壓縮
    unsigned int bookmark_count: QL_BM_BITS;
    quicklistBookmark bookmarks[];
} quicklist;

//quicklistNode 是一個 32 位元組的結構，描述了一個快速串列的 ziplist，
typedef struct quicklistNode {
    struct quicklistNode *prev;  // 雙向鏈表前驅節點
    struct quicklistNode *next;  // 雙向鏈表的后節點
    unsigned char *zl;       //資料指標，如果當前節點的資料沒有壓縮，那么它指向一個ziplist結構；否則，它指向一個quicklistLZF結構，
    unsigned int sz;         // 壓縮串列 ziplist 的總長度
    unsigned int count : 16;     // 每個 ziplist 中 entry 的個數
    unsigned int encoding : 2;    // 表示是否采用了 LZF 壓縮 quickList 節點 1 表示壓縮過，2 表示沒有壓縮站 2bit 長度
    unsigned int container : 2;  // 表示是否開啟 ziplist 進行壓縮
    unsigned int recompress : 1;   // 表示該節點是否被壓縮過
    unsigned int attempted_compress : 1;  // 測驗使用
    unsigned int extra : 10;    // 額外拓展位，占 10bit 長度
} quicklistNode;

//當指定使用 lzf 壓縮演算法壓縮 ziplist entry 節點時,quicklistNode 結構的 zl 成員執行 quicklistLZF 結構
typedef struct quicklistLZF {
    unsigned int sz;  //表示被LZF 壓縮后的 ziplist 的大小
    char compressed[];  // 壓縮有的資料，柔性陣列
} quicklistLZF;

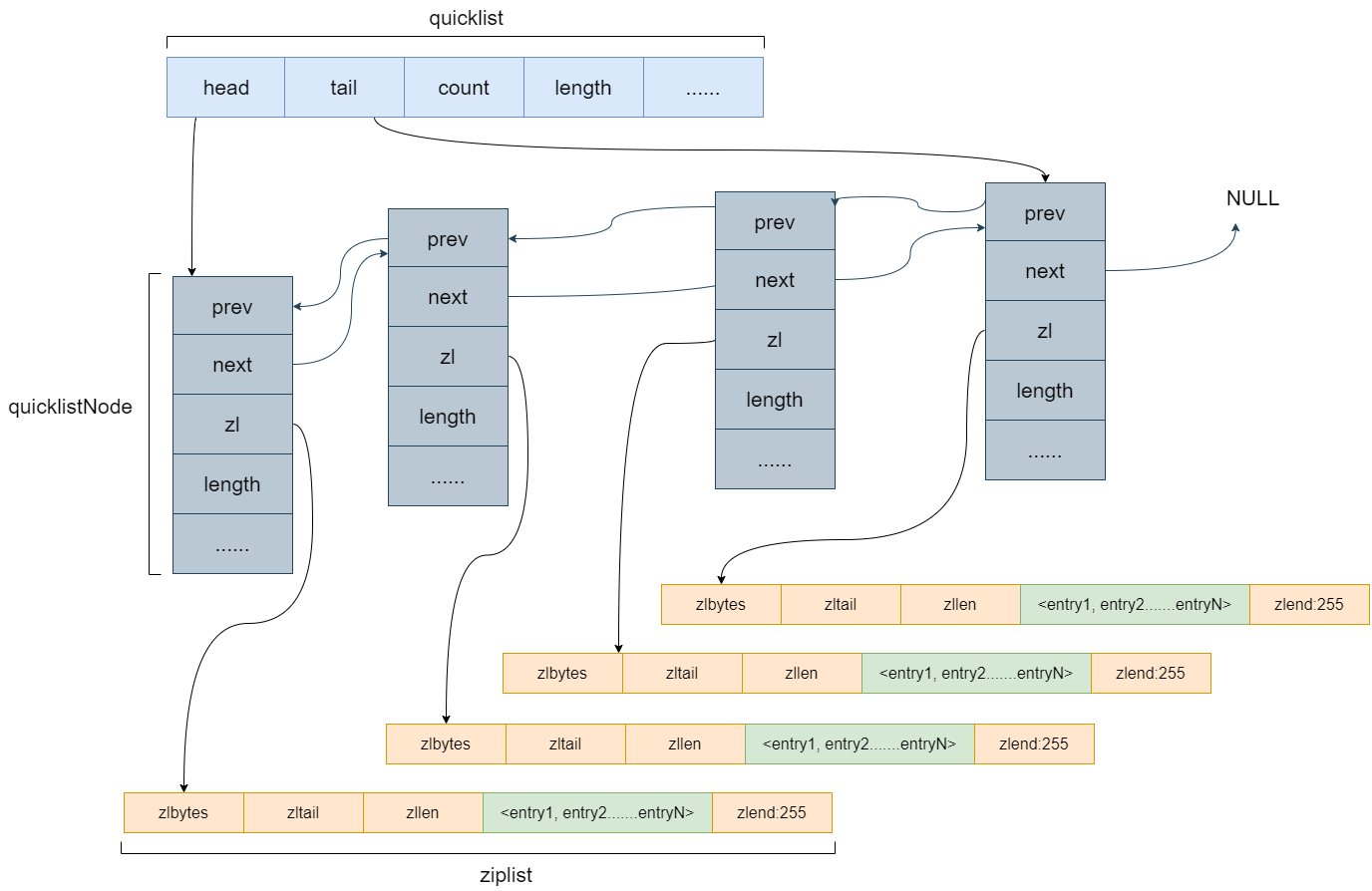

　　　　　　【3】圖示：

　　　　　　【4】說明

　　　　　　　　1.通過控制ziplist 的大小，則很好的解決了超大ziplist 的拷貝情況下對性能的影響，每次改動只需要針對具體的小段ziplist 進行操作，

　　　　4）發現說明

　　　　　　【1】為什么不采用兩個指標指向前后資料的方式，而是要采用復合的資料結構完成？

　　　　　　　　1.采用雙指標的方式，那就必須賦予兩個指標pre和next，一個指標占據了8byte，故兩個指標就需要消耗16byte，如果list存在大量資料，所以就需要消耗相當多的記憶體在指標方面（胖指標問題），

　　　　　　　　2.采用雙鏈表的話資料可能會分的很散，因為指標就是采用不連續的存盤空間來存盤資料，容易造成大量的記憶體碎片，

　　　　　　　　3.采用quicklist 和 ziplist 混合，達到減少指標消耗的空間，其次連續的存盤空間讀取起來效率高于不連續的存盤空間，節省IO，

　　　　　　　　4.通過控制ziplist 的大小，則很好的解決了超大ziplist 的拷貝情況下對性能的影響，每次改動只需要針對具體的小段ziplist 進行操作，

　　5.Hash 資料結構

　　　　1）介紹

　　　　　　【1】Hash 資料結構底層實作為一個字典( dict ),也是RedisBb用來存盤K-V的資料結構,當資料量比較小，或者單個元素比較小時，底層用ziplist存盤，資料大小和元素數量閾值可以通過如下引數設定，

hash-max-ziplist-entries  512    //  ziplist 元素個數超過 512 ，將改為hashtable編碼
hash-max-ziplist-value    64      //  單個元素大小超過 64 byte時，將改為hashtable編碼

　　　　2）發現說明

　　　　　　【1】為什么資料量小的時候采用ziplist存盤？

　　　　　　　　1.ziplist使用緊湊的連續記憶體塊順序存盤資料，在list或者hash結構中，未使用listNode（24位元組）和dictEntry（24位元組）結構體來存盤元素項，因此會節省記憶體，

　　　　　　　　2.ziplist結構元素訪問采用的是后向遍歷（從后往前），因此在hash中可將熱點的key或者在list中將熱點的元素項放在最后，可以提升性能，

　　　　　　　　3.因為ziplist的記憶體結構中，僅僅只使用了額外的11個位元組來存盤ziplist的屬性，另外很重要的是ziplist使用后向遍歷，當list或者hash中的元素較多時，可以根據元素的冷熱性調整元素存盤順序，

　　　　　　　　4.而在dictht結構體中，存盤屬性需要32個位元組，其中元素dictEntry也是每個占用24個位元組，

　　6.Set 資料結構

　　　　1）介紹

　　　　　　【1】Set 為無序的，自動去重的集合資料型別，Set 資料結構底層實作為一個value 為 null 的 字典( dict ),當資料可以用整形表示時，Set集合將被編碼為intset資料結構，

//在組態檔中設定
set-max-intset-entries 512       // intset 能存盤的最大元素個數，超過則用hashtable編碼

　　　　　　【2】兩個條件任意滿足時Set將用hashtable存盤資料，1， 元素個數大于 set-max-intset-entries , 2 ， 元素無法用整形表示，

　　　　2）intset資料結構

//intset內部其實是一個陣列（int8_t coentents[]陣列），而且存盤資料的時候是有序的，因為在查找資料的時候是通過二分查找來實作的，
typedef struct intset {
    uint32_t encoding;  // 編碼方式
    uint32_t length;   // 集合包含的元素數量
    int8_t contents[];  // 保存元素的陣列
} intset;

　　　　3）set存盤程序

// set添加元素的處理函式，在檔案t_set.c中
//程序匯總
//檢查set是否存在不存在則創建一個set結合，
//根據傳入的set集合一個個進行添加，添加的時候需要進行記憶體壓縮，
//setTypeAdd執行set添加程序中會判斷是否進行編碼轉換，
void saddCommand(client *c) {
    robj *set;
    int j, added = 0;

    // 取出集合物件
    set = lookupKeyWrite(c->db,c->argv[1]);
    // 物件不存在，創建一個新的，并將它關聯到資料庫
    if (set == NULL) {
        set = setTypeCreate(c->argv[2]->ptr);
        dbAdd(c->db,c->argv[1],set);
    }
    // 物件存在，檢查型別
    else {
        if (set->type != OBJ_SET) {
            addReply(c,shared.wrongtypeerr);
            return;
        }
    }
    // 將所有輸入元素添加到集合中
    for (j = 2; j < c->argc; j++) {
        // set 型別 添加元素
        if (setTypeAdd(set,c->argv[j]->ptr)) added++;
    }
    // 如果有至少一個元素被成功添加，那么執行以下程式
    if (added) {
        // 發送鍵修改信號
        signalModifiedKey(c,c->db,c->argv[1]);
        // 發送事件通知
        notifyKeyspaceEvent(NOTIFY_SET,"sadd",c->argv[1],c->db->id);
    }
    // 將資料庫設為臟
    server.dirty += added;
    // 回傳添加元素的數量
    addReplyLongLong(c,added);
}

//元素已經存在 直接回傳 0 ， 否則添加元素 回傳 1
//程序匯總
//如果能夠轉成int的物件（isObjectRepresentableAsLongLong），那么就用intset保存，
//如果用intset保存的時候，如果長度超過512（REDIS_SET_MAX_INTSET_ENTRIES）就轉為hashtable編碼，
//其他情況統一用hashtable進行存盤，
int setTypeAdd(robj *subject, sds value) {
    long long llval;
    // 字典
    if (subject->encoding == OBJ_ENCODING_HT) {
        // 將 value 作為鍵， NULL 作為值，將元素添加到字典中
        dict *ht = subject->ptr;
        dictEntry *de = dictAddRaw(ht,value,NULL);
        if (de) {
            dictSetKey(ht,de,sdsdup(value));
            dictSetVal(ht,de,NULL);
            return 1;
        }
    }
    // intset
    else if (subject->encoding == OBJ_ENCODING_INTSET) {
         // 判斷是否可以用整形編碼，可以的話用intset 編碼
        if (isSdsRepresentableAsLongLong(value,&llval) == C_OK) {
            uint8_t success = 0;
            subject->ptr = intsetAdd(subject->ptr,llval,&success);
            if (success) {
                //如果元素個數超過  set-max-intset-entries[ 默認 512 ]   時，將轉化為 hashtable 資料結構
                if (intsetLen(subject->ptr) > server.set_max_intset_entries)
                    setTypeConvert(subject,OBJ_ENCODING_HT);
                return 1;
            }
        } else {
            //轉整形失敗，直接用hashtable存盤
            setTypeConvert(subject,OBJ_ENCODING_HT);

            // 執行添加操作
            serverAssert(dictAdd(subject->ptr,sdsdup(value),NULL) == DICT_OK);
            return 1;
        }
    } else {
        // 未知編碼
        serverPanic("Unknown set encoding");
    }
    return 0;
}

　　7.ZSet 資料結構

 　　　　1）介紹

　　　　　　【1】ZSet  為有序的，自動去重的集合資料型別，ZSet 資料結構底層實作為 字典(dict) + 跳表(skiplist) ,當資料比較少時，用ziplist編碼結構存盤，

zset-max-ziplist-entries  128    // 元素個數超過128 ，將用skiplist編碼
zset-max-ziplist-value     64     //  單個元素大小超過 64 byte, 將用 skiplist編碼

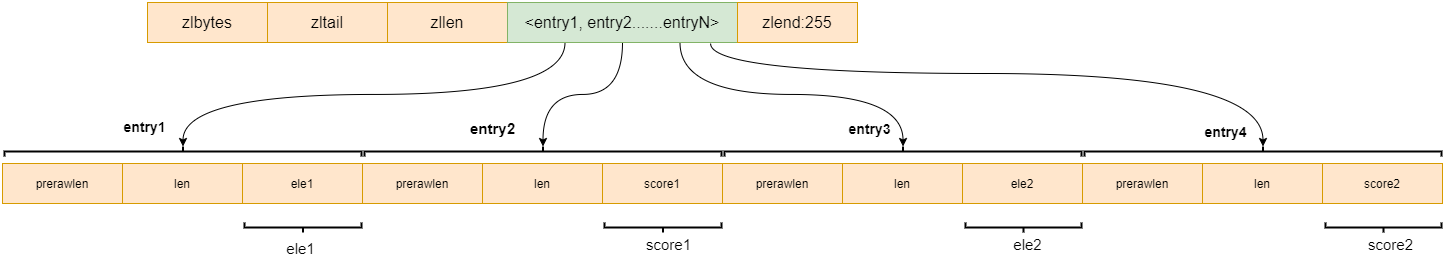

　　　　　　【2】資料比較少時，用ziplist編碼結構存盤的圖示：

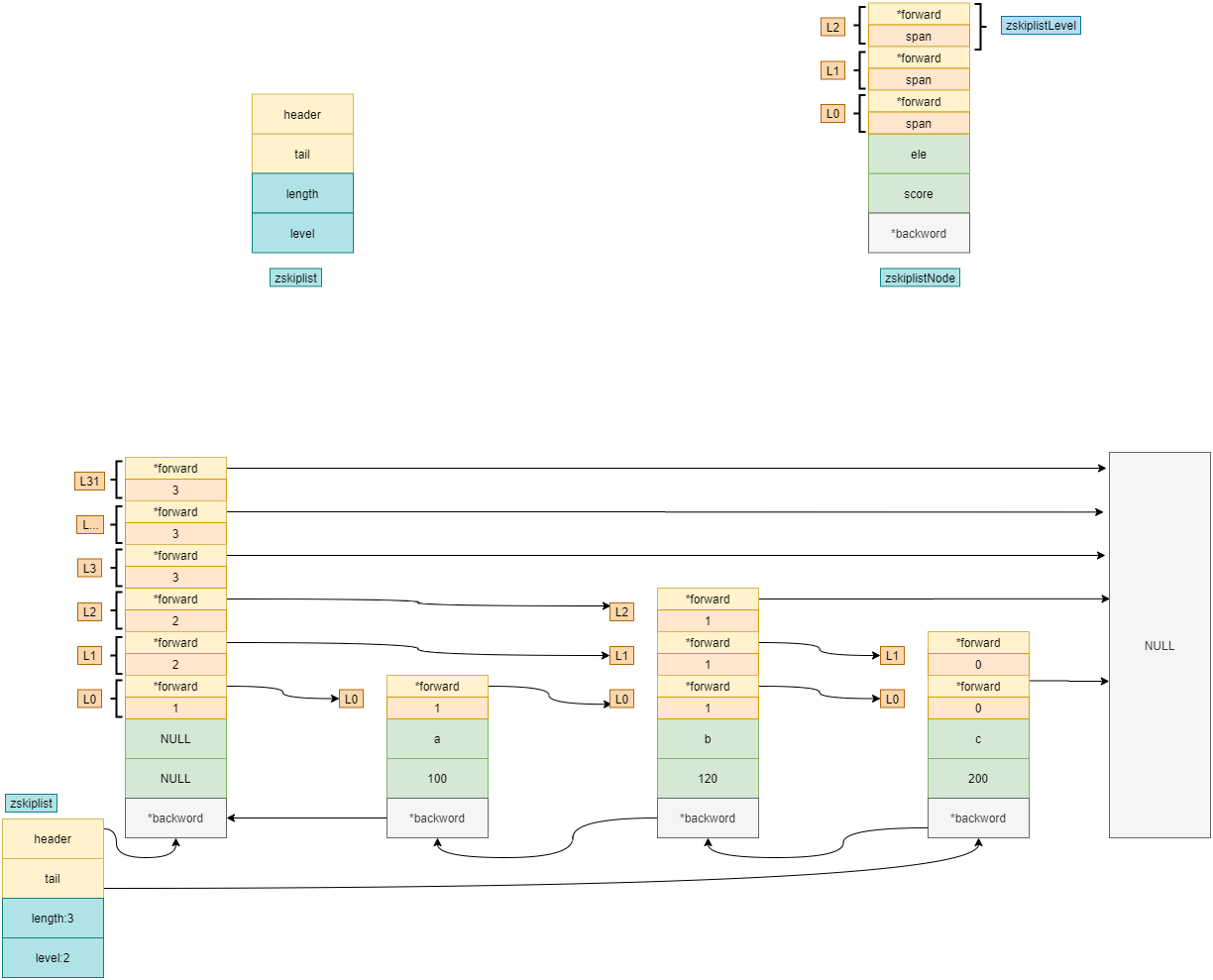

　　　　2）skiplist 分析決議

　　　　　　【1】資料結構代碼

// 創建zset 資料結構: 字典 + 跳表
robj *createZsetObject(void) {
    zset *zs = zmalloc(sizeof(*zs));
    robj *o;
    // dict用來查詢資料到分數的對應關系， 如 zscore 就可以直接根據 元素拿到分值
    zs->dict = dictCreate(&zsetDictType,NULL);

    // skiplist用來根據分數查詢資料（可能是范圍查找）
    zs->zsl = zslCreate();
    // 設定物件型別
    o = createObject(OBJ_ZSET,zs);
    // 設定編碼型別
    o->encoding = OBJ_ENCODING_SKIPLIST;
    return o;
}

//位于edis/src/server.h 中
#define ZSKIPLIST_MAXLEVEL 32 /* Should be enough for 2^64 elements */
#define ZSKIPLIST_P 0.25      /* Skiplist P = 1/4 */

typedef struct zskiplistNode {
    sds ele;   //存盤字串型別資料 redis3.0版本中使用robj型別表示，但是在redis4.0.1中直接使用sds型別表示
    double score;   //存盤排序的分值
    struct zskiplistNode *backward;  //指向上一個節點,用于zrevrange命令
    struct zskiplistLevel {
        struct zskiplistNode *forward;  //指向下一個節點
        unsigned long span;  //到達后一個節點的跨度(兩個相鄰節點span為1)
    } level[];  //該節點在各層的資訊，柔性陣列成員
} zskiplistNode;

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;  // 跳躍表頭尾節點
    unsigned long length;  //節點個數
    int level;  //除頭結點外最大的層數
} zskiplist;

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

　　　　　　【2】追蹤添加函式

//在server.c發現跳表的添加函式為zaddCommand
//去t_zset.c檔案查看流程
void zaddCommand(client *c) {
    zaddGenericCommand(c,ZADD_NONE);
}

void zaddGenericCommand(client *c, int flags) {
    static char *nanerr = "resulting score is not a number (NaN)";
    robj *key = c->argv[1];
    robj *zobj;
    sds ele;
    double score = 0, *scores = NULL;
    int j, elements;
    int scoreidx = 0;
    /* The following vars are used in order to track what the command actually
     * did during the execution, to reply to the client and to trigger the
     * notification of keyspace change. */
    int added = 0;      //新添加元素的數量
    int updated = 0;    //更新分數的元素數量
    int processed = 0;  //被處理的元素數量

    /* Parse options. At the end 'scoreidx' is set to the argument position
     * of the score of the first score-element pair. */
    scoreidx = 2;

    // 輸入引數決議
    while(scoreidx < c->argc) {
        char *opt = c->argv[scoreidx]->ptr;
        if (!strcasecmp(opt,"nx")) flags |= ZADD_NX;
        else if (!strcasecmp(opt,"xx")) flags |= ZADD_XX;
        else if (!strcasecmp(opt,"ch")) flags |= ZADD_CH;
        else if (!strcasecmp(opt,"incr")) flags |= ZADD_INCR;
        else break;
        scoreidx++;
    }

    /* Turn options into simple to check vars. */
    int incr = (flags & ZADD_INCR) != 0;
    int nx = (flags & ZADD_NX) != 0;
    int xx = (flags & ZADD_XX) != 0;
    int ch = (flags & ZADD_CH) != 0;

    /* After the options, we expect to have an even number of args, since
     * we expect any number of score-element pairs. */
    elements = c->argc-scoreidx;
    if (elements % 2 || !elements) {
        addReply(c,shared.syntaxerr);
        return;
    }
    elements /= 2; /* Now this holds the number of score-element pairs. */

    /* Check for incompatible options. */
    if (nx && xx) {
        addReplyError(c,
            "XX and NX options at the same time are not compatible");
        return;
    }

    if (incr && elements > 1) {
        addReplyError(c,
            "INCR option supports a single increment-element pair");
        return;
    }

    /* Start parsing all the scores, we need to emit any syntax error
     * before executing additions to the sorted set, as the command should
     * either execute fully or nothing at all. */

    scores = zmalloc(sizeof(double)*elements);
    for (j = 0; j < elements; j++) {
        if (getDoubleFromObjectOrReply(c,c->argv[scoreidx+j*2],&scores[j],NULL)
            != C_OK) goto cleanup;
    }

    /* Lookup the key and create the sorted set if does not exist.

        查詢對應的 key 在對應的 db 即 hash table  中，是否存在

     */
    zobj = lookupKeyWrite(c->db,key);
    if (zobj == NULL) {
        if (xx) goto reply_to_client; /* No key + XX option: nothing to do. */

        // 如果 zset_max_ziplist_entries ==0
        //        // 或者 zadd 元素的長度 > zset_max_ziplist_value
        //        // 則直接創建 skiplist 資料結構
        //        // 否則創建ziplist 壓縮串列資料結構

        if (server.zset_max_ziplist_entries == 0 ||
            server.zset_max_ziplist_value < sdslen(c->argv[scoreidx+1]->ptr))
        {
            zobj = createZsetObject();
        } else {
            zobj = createZsetZiplistObject();
        }
        // 關聯物件到db
        dbAdd(c->db,key,zobj);
    } else {
        if (zobj->type != OBJ_ZSET) {
            addReply(c,shared.wrongtypeerr);
            goto cleanup;
        }
    }
    // 處理所有元素
    for (j = 0; j < elements; j++) {
        double newscore;
        // 分值
        score = scores[j];

        int retflags = flags;
        // 元素
        ele = c->argv[scoreidx+1+j*2]->ptr;

        // 往  zobj 添加元素
        int retval = zsetAdd(zobj, score, ele, &retflags, &newscore);
        if (retval == 0) {
            addReplyError(c,nanerr);
            goto cleanup;
        }
        if (retflags & ZADD_ADDED) added++;
        if (retflags & ZADD_UPDATED) updated++;
        if (!(retflags & ZADD_NOP)) processed++;
        score = newscore;
    }
    server.dirty += (added+updated);

reply_to_client:
    if (incr) { /* ZINCRBY or INCR option. */
        if (processed)
            addReplyDouble(c,score);
        else
            addReplyNull(c);
    } else { /* ZADD. */
        addReplyLongLong(c,ch ? added+updated : added);
    }

cleanup:
    zfree(scores);
    if (added || updated) {
        signalModifiedKey(c,c->db,key);
        notifyKeyspaceEvent(NOTIFY_ZSET,
            incr ? "zincr" : "zadd", key, c->db->id);
    }
}

// 創建zset 資料結構: 字典 + 跳表
robj *createZsetObject(void) {
    zset *zs = zmalloc(sizeof(*zs));
    robj *o;
    // dict用來查詢資料到分數的對應關系， 如 zscore 就可以直接根據 元素拿到分值
    zs->dict = dictCreate(&zsetDictType,NULL);

    // skiplist用來根據分數查詢資料（可能是范圍查找）
    zs->zsl = zslCreate();

    // 設定物件型別
    o = createObject(OBJ_ZSET,zs);

     // 設定編碼型別
    o->encoding = OBJ_ENCODING_SKIPLIST;
    return o;
}

// 創建zset 資料結構: ZipList
robj *createZsetZiplistObject(void) {
    unsigned char *zl = ziplistNew();
    robj *o = createObject(OBJ_ZSET,zl);
    o->encoding = OBJ_ENCODING_ZIPLIST;
    return o;
}

int zsetAdd(robj *zobj, double score, sds ele, int *flags, double *newscore) {
    /* Turn options into simple to check vars.
     可選引數決議
    */
    int incr = (*flags & ZADD_INCR) != 0;
    int nx = (*flags & ZADD_NX) != 0;
    int xx = (*flags & ZADD_XX) != 0;
    *flags = 0; /* We'll return our response flags. */
    double curscore;

    /* NaN as input is an error regardless of all the other parameters.
       數值判斷
    */
    if (isnan(score)) {
        *flags = ZADD_NAN;
        return 0;
    }

    /* Update the sorted set according to its encoding.
     資料型別為ziplist 的情況
    */
    if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
        unsigned char *eptr;

        if ((eptr = zzlFind(zobj->ptr,ele,&curscore)) != NULL) {
            /* NX? Return, same element already exists. */
            if (nx) {
                *flags |= ZADD_NOP;
                return 1;
            }

            /* Prepare the score for the increment if needed. */
            if (incr) {
                score += curscore;
                if (isnan(score)) {
                    *flags |= ZADD_NAN;
                    return 0;
                }
                if (newscore) *newscore = score;
            }

            /* Remove and re-insert when score changed.
             元素 score 有變化，則洗掉老節點，重新插入
            */
            if (score != curscore) {
                zobj->ptr = zzlDelete(zobj->ptr,eptr);
                zobj->ptr = zzlInsert(zobj->ptr,ele,score);
                *flags |= ZADD_UPDATED;
            }
            return 1;
        } else if (!xx) {
            /* Optimize: check if the element is too large or the list
             * becomes too long *before* executing zzlInsert. */
            zobj->ptr = zzlInsert(zobj->ptr,ele,score);
            if (zzlLength(zobj->ptr) > server.zset_max_ziplist_entries ||
                sdslen(ele) > server.zset_max_ziplist_value)
               // 元素個數 或者 單個元素大小超過閾值  任意條件滿足就轉化為skiplist

                zsetConvert(zobj,OBJ_ENCODING_SKIPLIST);
            if (newscore) *newscore = score;
            *flags |= ZADD_ADDED;
            return 1;
        } else {
            *flags |= ZADD_NOP;
            return 1;
        }

   // 資料型別為 跳表的情況
  } else if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {

        // 獲取值指標
        zset *zs = zobj->ptr;
        zskiplistNode *znode;
        dictEntry *de;

        // O(1) 的時間復雜度，獲取到元素
        de = dictFind(zs->dict,ele);
        if (de != NULL) {
            /* NX? Return, same element already exists.
            NX 互斥
            */
            if (nx) {
                *flags |= ZADD_NOP;
                return 1;
            }
            // 當前分值
            curscore = *(double*)dictGetVal(de);

            /* Prepare the score for the increment if needed. */
            // 遞增
            if (incr) {
                score += curscore;
                if (isnan(score)) {
                    *flags |= ZADD_NAN;
                    return 0;
                }
                if (newscore) *newscore = score;
            }

            /* Remove and re-insert when score changes.
                分值不同的場景
            */
            if (score != curscore) {
                znode = zslUpdateScore(zs->zsl,curscore,ele,score);

                /* Note that we did not removed the original element from
                 * the hash table representing the sorted set, so we just
                 * update the score.
                 *  hash 表中不需要移除元素， 修改分值就可以了
                 *
                 *  */
                dictGetVal(de) = &znode->score; /* Update score ptr. */
                *flags |= ZADD_UPDATED;
            }
            return 1;

        // 元素不存在
        } else if (!xx) {

            ele = sdsdup(ele);

            // 插入新元素
            znode = zslInsert(zs->zsl,score,ele);

            serverAssert(dictAdd(zs->dict,ele,&znode->score) == DICT_OK);
            *flags |= ZADD_ADDED;
            if (newscore) *newscore = score;
            return 1;
        } else {
            *flags |= ZADD_NOP;
            return 1;
        }
    } else {
        serverPanic("Unknown sorted set encoding");
    }
    return 0; /* Never reached. */
}

// 往跳表中 新增元素
zskiplistNode *zslInsert(zskiplist *zsl, double score, sds ele) {

    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    unsigned int rank[ZSKIPLIST_MAXLEVEL];
    int i, level;

    // 數值判斷
    serverAssert(!isnan(score));

    x = zsl->header;

    // 遍歷所有層高 ，尋找插入點: 高位 -> 低位
    for (i = zsl->level-1; i >= 0; i--) {
        /* store rank that is crossed to reach the insert position
         存盤排位， 便于更新
        */
        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];
        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||  // 找到第一個比新分值大的節點，前面一個位置即是插入點
                    (x->level[i].forward->score == score &&
                    sdscmp(x->level[i].forward->ele,ele) < 0)))  //相同分值則按字典序排序
        {
            rank[i] += x->level[i].span;  // 累加排位分值
            x = x->level[i].forward;
        }
        update[i] = x;  // 每一層的拐點
    }
    /* we assume the element is not already inside, since we allow duplicated
     * scores, reinserting the same element should never happen since the
     * caller of zslInsert() should test in the hash table if the element is
     * already inside or not.
     *
     * */
    level = zslRandomLevel();    // 冪次定律， 隨機生成層高 ，越高的層出現概率越低
    if (level > zsl->level) {   //  隨機層高大于當前的最大層高，則初始化新的層高
        for (i = zsl->level; i < level; i++) {
            rank[i] = 0;
            update[i] = zsl->header;
            update[i]->level[i].span = zsl->length;  //header 最層都是跳表的長度
        }
        zsl->level = level;
    }
    x = zslCreateNode(level,score,ele);  // 創建新的節點

    for (i = 0; i < level; i++) {
        x->level[i].forward = update[i]->level[i].forward;  // 插入新節點
        update[i]->level[i].forward = x;

        /* update span covered by update[i] as x is inserted here
           更新 span  資訊
        */
        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);
        update[i]->level[i].span = (rank[0] - rank[i]) + 1;
    }

    /* increment span for untouched levels
       新加入節點， 更新頂層 span
     */
    for (i = level; i < zsl->level; i++) {
        update[i]->level[i].span++;
    }

    // 更新后退指標 和尾指標
    x->backward = (update[0] == zsl->header) ? NULL : update[0];
    if (x->level[0].forward)
        x->level[0].forward->backward = x;
    else
        zsl->tail = x;
    zsl->length++;
    return x;
}

//回傳一個隨機的層數，不是level的索引是層數
int zslRandomLevel(void) {
    int level = 1;
    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))  //有1/4的概率加入到上一層中
        level += 1;
    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

　　　　　　【3】示圖展示

　　　　　　【4】示圖說明

　　　　　　　　1.默認會構造一個不存資料的擁有32層高度的頭結點，而每加一個結點，會自身去概率生成層數（概率為1/4），這樣就可以通過頭結點快速查找資料了，

標籤：其他

上一篇：學習筆記-SQL報錯注入

下一篇：網路層：資料平面
