前文我們了解了Ceph集群cephx認證和授權相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/16748149.html；今天我們來聊一聊ceph集群的RBD介面使用相關話題；
RBD是ceph集群向外提供存盤服務的一種介面，該介面是基于ceph底層存盤集群librados api構建的介面；即RBD是構建在librados之上向外提供存盤服務的；對于客戶端來說RBD主要是將rados集群之上的某個存盤池里的空間通過librados抽象為一塊或多塊獨立image，這些Image在客戶端看來就是一塊塊硬碟；那對于RBD抽象出來的硬碟，客戶端該怎么使用呢？
RBD使用場景
我們知道Linux主機是由內核空間和用戶空間組成；對于Linux主機來說，要想訪問底層的硬碟設備，通常都是基于內核的驅動將對應磁盤設備識別成一塊存盤空間，然后通過用戶空間程式執行內核空間的函式來實作操作磁盤；即操作磁盤的操作，最終只有內核有權限；這也意味著，如果一臺Linux主機想要使用ceph之上通過RBD抽象出來的磁盤，對應內核空間必須得有一個模塊（rbd.ko）能夠驅動RBD抽象的硬碟；即Linux內核里的這個模塊就是扮演著RBD的客戶端；除了以上場景我們用Linux主機的內核模塊來驅動RBD抽象出來的硬碟之外，還有一種場景；我們知道kvm虛擬機在創建虛擬機的時候可以指定使用多大記憶體，幾顆cpu，使用何種磁盤等等資訊；其中磁盤設備可以是一個檔案系統里的一個磁盤鏡像檔案虛擬出來的硬碟；即kvm虛擬機是可以通過某種方式來加載我們指定的磁盤鏡像；同樣的邏輯，kvm虛擬機要想使用RBD虛擬出來的磁盤，它該怎么連入ceph使用RBD磁盤呢？其實很簡單，kvm虛擬機自身并沒有連入ceph的能力，它可以借助libvirt，libvirt可以通過RBD協議連入ceph集群，將rbd虛擬出的磁盤鏡像供給kvm虛擬機使用；而RBD協議自身就是一個c/s架構，rbd的服務是由librbd提供，它不同于其他服務需要監聽某個套接字，librbd它不需要監聽任何套接字；不同于Linux主機的是，kvm虛擬機是通過libvirt這個工具使用RBD協議連接至ceph集群，而Linux主機使用使用內核模塊（RBD）連接ceph集群；很顯然一個是用戶空間程式，一個是內核空間程式；不管是何種客戶端工具以何種方式連入ceph集群使用RBD磁盤；客戶端經由RBD存盤到rados之上的資料，都會先找到對應存盤池，然后被librados切分為等額大小的資料物件，分散的存放在rados的osd對應的磁盤上；這意味著我們需要先在ceph之上創建RBD存盤池，同時對應存盤池需要被初始化為一個RBD存盤才能正常被客戶端使用；
RBD管理命令
RBD相關的管理有如image的創建、洗掉、修改和列出等基礎CRUD操作，也有分組、鏡像、快照和回收站等相的管理需求，這些均能夠通過rbd命令完成；其命令格式為：rbd [-c ceph.conf] [-m monaddr] [--cluster cluster-name] [-p|--pool pool] [command...]
1、創建并初始化RBD存盤池
創建存盤池：ceph osd pool create {pool-name} {pg-num} {pgp-num}
啟用rbd應用：ceph osd pool application enable {pool-name} rbd
rbd初始化：rbd pool init -p {pool-name}
[root@ceph-admin ~]# ceph osd pool create ceph-rbdpool 64 64
pool 'ceph-rbdpool' created
[root@ceph-admin ~]# ceph osd pool ls
testpool
rbdpool
.rgw.root
default.rgw.control
default.rgw.meta
default.rgw.log
cephfs-metadatpool
cephfs-datapool
erasurepool
ceph-rbdpool
[root@ceph-admin ~]# ceph osd pool application enable ceph-rbdpool rbd
enabled application 'rbd' on pool 'ceph-rbdpool'
[root@ceph-admin ~]# ceph osd pool ls detail
pool 1 'testpool' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 16 pgp_num 16 last_change 153 flags hashpspool stripe_width 0 compression_algorithm zstd compression_max_blob_size 10000000 compression_min_blob_size 10000 compression_mode passive
pool 2 'rbdpool' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 128 pgp_num 128 last_change 142 lfor 0/140 flags hashpspool,selfmanaged_snaps max_bytes 1024000000 max_objects 50 stripe_width 0 application rbd
removed_snaps [1~3]
pool 3 '.rgw.root' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 8 pgp_num 8 last_change 84 owner 18446744073709551615 flags hashpspool stripe_width 0 application rgw
pool 4 'default.rgw.control' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 8 pgp_num 8 last_change 87 owner 18446744073709551615 flags hashpspool stripe_width 0 application rgw
pool 5 'default.rgw.meta' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 8 pgp_num 8 last_change 89 owner 18446744073709551615 flags hashpspool stripe_width 0 application rgw
pool 6 'default.rgw.log' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 8 pgp_num 8 last_change 91 owner 18446744073709551615 flags hashpspool stripe_width 0 application rgw
pool 7 'cephfs-metadatpool' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 64 pgp_num 64 last_change 148 flags hashpspool,pool_snaps stripe_width 0 application cephfs
pool 8 'cephfs-datapool' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 128 pgp_num 128 last_change 99 flags hashpspool stripe_width 0 application cephfs
pool 10 'erasurepool' erasure size 3 min_size 2 crush_rule 1 object_hash rjenkins pg_num 32 pgp_num 32 last_change 130 flags hashpspool stripe_width 8192
pool 11 'ceph-rbdpool' replicated size 3 min_size 2 crush_rule 0 object_hash rjenkins pg_num 64 pgp_num 64 last_change 184 flags hashpspool stripe_width 0 application rbd
[root@ceph-admin ~]# rbd pool init -p ceph-rbdpool
[root@ceph-admin ~]#
2、創建并查看image
命令格式： rbd create --size <megabytes> --pool <pool-name> <image-name>
[root@ceph-admin ~]# rbd create --size 5G ceph-rbdpool/vol01 [root@ceph-admin ~]# rbd ls -p ceph-rbdpool vol01 [root@ceph-admin ~]#
獲取指定鏡像的詳細資訊
命令格式：rbd info [--pool <pool>] [--image <image>] [--image-id <image-id>] [--format<format>] [--pretty-format] <image-spec>
[root@ceph-admin ~]# rbd info ceph-rbdpool/vol01
rbd image 'vol01':
size 5 GiB in 1280 objects
order 22 (4 MiB objects)
id: 149196b8b4567
block_name_prefix: rbd_data.149196b8b4567
format: 2
features: layering, exclusive-lock, object-map, fast-diff, deep-flatten
op_features:
flags:
create_timestamp: Tue Oct 4 00:48:18 2022
[root@ceph-admin ~]# rbd info ceph-rbdpool/vol01 --format json --pretty-format
{
"name": "vol01",
"id": "149196b8b4567",
"size": 5368709120,
"objects": 1280,
"order": 22,
"object_size": 4194304,
"block_name_prefix": "rbd_data.149196b8b4567",
"format": 2,
"features": [
"layering",
"exclusive-lock",
"object-map",
"fast-diff",
"deep-flatten"
],
"op_features": [],
"flags": [],
"create_timestamp": "Tue Oct 4 00:48:18 2022"
}
[root@ceph-admin ~]#
提示：size M GiB in N objects，其中M代表image空間大小；N代表將對應M大小的空間分割為多少個物件（分割的數量由條帶大小決定，即單個物件的大小，默認為4M）；order 22 (4 MiB objects)是塊大小（條帶）的標識序號，有效范圍為12-25，分別對應著4K-32M之間的大小；22=10+10+2，即2的10次方乘以2的10次方乘以2的2次方，2的10次方位元組就是1024B，即1k，如果order為10，則塊大小為1k，由此邏輯圖推算22就是4M；ID代表當前image的識別符號；block_name_prefix表示當前image相關的object的名稱前綴；format表示image的格式，其中2表示v2；features表示當前image啟用的功能特性，其值是一個以逗號分隔的字串串列，例如layering、exclusive-lock等；op_features表示可選的功能特性；
image特性
layering: 是否支持克隆；
striping: 是否支持資料物件間的資料條帶化；
exclusive-lock: 是否支持分布式排他鎖機制以限制同時僅能有一個客戶端訪問當前image；
object-map: 是否支持object位圖，主要用于加速匯入、匯出及已用容量統計等操作，依賴于exclusive-lock特性；
fast-diff: 是否支持快照間的快速比較操作，依賴于object-map特性；
deep-flatten: 是否支持克隆分離時解除在克隆image時創建的快照與其父image之間的關聯關系；
journaling: 是否支持日志IO，即是否支持記錄image的修改操作至日志物件；依賴于exclusive-lock特性；
data-pool: 是否支持將image的資料物件存盤于糾刪碼存盤池，主要用于將image的元資料與資料放置于不同的存盤池；
管理image
Image特性管理
J版本起，image默認支持的特性有layering、exclusive-lock、object-map、fast-diff和deep-flatten五個；我們可以使用 rbd create命令的--feature選項支持創建時自定義支持的特性；現有image的特性可以使用rbd feature enable或rbd feature disable命令修改；
[root@ceph-admin ~]# rbd feature disable ceph-rbdpool/vol01 object-map fast-diff deep-flatten
[root@ceph-admin ~]# rbd info ceph-rbdpool/vol01
rbd image 'vol01':
size 5 GiB in 1280 objects
order 22 (4 MiB objects)
id: 149196b8b4567
block_name_prefix: rbd_data.149196b8b4567
format: 2
features: layering, exclusive-lock
op_features:
flags:
create_timestamp: Tue Oct 4 00:48:18 2022
[root@ceph-admin ~]#
提示：如果是使用Linux內核模塊rbd來連入ceph集群使用RBD虛擬出來的磁盤，對應object-map fast-diff deep-flatten這三個特性在Linux上是不支持的，所以我們需要將其禁用掉；
使用Linux內核rbd模塊連入ceph集群使用RBD磁盤
1、在客戶端主機上安裝ceph-common程式
[root@ceph-admin ~]# yum install -y ceph-common Loaded plugins: fastestmirror Repository epel is listed more than once in the configuration Repository epel-debuginfo is listed more than once in the configuration Repository epel-source is listed more than once in the configuration Determining fastest mirrors * base: mirrors.aliyun.com * extras: mirrors.aliyun.com * updates: mirrors.aliyun.com Ceph | 1.5 kB 00:00:00 Ceph-noarch | 1.5 kB 00:00:00 base | 3.6 kB 00:00:00 ceph-source | 1.5 kB 00:00:00 epel | 4.7 kB 00:00:00 extras | 2.9 kB 00:00:00 updates | 2.9 kB 00:00:00 (1/2): epel/x86_64/updateinfo | 1.0 MB 00:00:08 (2/2): epel/x86_64/primary_db | 7.0 MB 00:00:52 Package 2:ceph-common-13.2.10-0.el7.x86_64 already installed and latest version Nothing to do [root@ceph-admin ~]#
提示：安裝上述程式包，需要先配置好ceph和epel源；
2、在ceph集群上創建客戶端用戶用于連入ceph集群，并授權
[root@ceph-admin ~]# ceph auth get-or-create client.test mon 'allow r' osd 'allow * pool=ceph-rbdpool'
[client.test]
key = AQB0Gztj63xwGhAAq7JFXnK2mQjBfhq0/kB5uA==
[root@ceph-admin ~]# ceph auth get client.test
exported keyring for client.test
[client.test]
key = AQB0Gztj63xwGhAAq7JFXnK2mQjBfhq0/kB5uA==
caps mon = "allow r"
caps osd = "allow * pool=ceph-rbdpool"
[root@ceph-admin ~]#
提示：對于rbd客戶端來說，要想連入ceph集群，首先它對mon需要有對的權限，其次要想在osd之上存盤資料，可以授權為*，表示可讀可寫，但需要限定在對應存盤池之上；
匯出client.test用戶的keyring檔案，并傳給客戶端
[root@ceph-admin ~]# ceph --user test -s
2022-10-04 01:31:24.776 7faddac3e700 -1 auth: unable to find a keyring on /etc/ceph/ceph.client.test.keyring,/etc/ceph/ceph.keyring,/etc/ceph/keyring,/etc/ceph/keyring.bin,: (2) No such file or directory
2022-10-04 01:31:24.776 7faddac3e700 -1 monclient: ERROR: missing keyring, cannot use cephx for authentication
[errno 2] error connecting to the cluster
[root@ceph-admin ~]# ceph auth get client.test
exported keyring for client.test
[client.test]
key = AQB0Gztj63xwGhAAq7JFXnK2mQjBfhq0/kB5uA==
caps mon = "allow r"
caps osd = "allow * pool=ceph-rbdpool"
[root@ceph-admin ~]# ceph auth get client.test -o /etc/ceph/ceph.client.test.keyring
exported keyring for client.test
[root@ceph-admin ~]# ceph --user test -s
cluster:
id: 7fd4a619-9767-4b46-9cee-78b9dfe88f34
health: HEALTH_OK
services:
mon: 3 daemons, quorum ceph-mon01,ceph-mon02,ceph-mon03
mgr: ceph-mgr01(active), standbys: ceph-mon01, ceph-mgr02
mds: cephfs-1/1/1 up {0=ceph-mon02=up:active}
osd: 10 osds: 10 up, 10 in
rgw: 1 daemon active
data:
pools: 10 pools, 464 pgs
objects: 250 objects, 3.8 KiB
usage: 10 GiB used, 890 GiB / 900 GiB avail
pgs: 464 active+clean
[root@ceph-admin ~]#
提示：這里需要說明一下，我這里是用admin host主機來充當客戶端來使用，本地/etc/ceph/目錄下保存的以后集群的組態檔；所以客戶端主機上必須要有對應授權keyring檔案，以及集群組態檔才能正常連入ceph集群；如果我們在客戶端主機上能夠使用ceph -s 命令指定對應用戶能夠查看到集群狀態，說明對應keyring和組態檔是沒有問題的；
3、客戶端映射image
[root@ceph-admin ~]# fdisk -l Disk /dev/sda: 53.7 GB, 53687091200 bytes, 104857600 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk label type: dos Disk identifier: 0x000a7984 Device Boot Start End Blocks Id System /dev/sda1 * 2048 1050623 524288 83 Linux /dev/sda2 1050624 104857599 51903488 8e Linux LVM Disk /dev/mapper/centos-root: 52.1 GB, 52072284160 bytes, 101703680 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk /dev/mapper/centos-swap: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes [root@ceph-admin ~]# rbd map --user test ceph-rbdpool/vol01 /dev/rbd0 [root@ceph-admin ~]# fdisk -l Disk /dev/sda: 53.7 GB, 53687091200 bytes, 104857600 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk label type: dos Disk identifier: 0x000a7984 Device Boot Start End Blocks Id System /dev/sda1 * 2048 1050623 524288 83 Linux /dev/sda2 1050624 104857599 51903488 8e Linux LVM Disk /dev/mapper/centos-root: 52.1 GB, 52072284160 bytes, 101703680 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk /dev/mapper/centos-swap: 1073 MB, 1073741824 bytes, 2097152 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk /dev/rbd0: 5368 MB, 5368709120 bytes, 10485760 sectors Units = sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 4194304 bytes / 4194304 bytes [root@ceph-admin ~]#
提示：我們使用rbd map指定用戶，指定存盤池和image即可連入ceph集群，將指定存盤池里的image映射為本地的磁盤設備；
查看映射的image
[root@ceph-admin ~]# rbd showmapped id pool image snap device 0 ceph-rbdpool vol01 - /dev/rbd0 [root@ceph-admin ~]#
提示：這種手動命令列連入ceph的方式，一旦客戶端重啟，對應連接就斷開了，所以如果我們需要開機自動連入ceph集群使用rbd磁盤，我們還需要將對應資訊寫進/etc/rc.d/rc.local檔案中，并給該檔案加上可執行權限即可；
手動斷開映射
[root@ceph-admin ~]# rbd unmap ceph-rbdpool/vol01 [root@ceph-admin ~]# rbd showmapped [root@ceph-admin ~]#
調整image的大小
命令格式：rbd resize [--pool <pool>] [--image <image>] --size <size> [--allow-shrink] [--no-progress] <image-spec>
增大空間：rbd resize [--pool <pool>] [--image <image>] --size <size>
減少空間：rbd resize [--pool <pool>] [--image <image>] --size <size> [--allow-shrink]
[root@ceph-admin ~]# rbd create --size 2G ceph-rbdpool/vol02 [root@ceph-admin ~]# rbd ls -p ceph-rbdpool vol01 vol02 [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 vol02 2 GiB 2 [root@ceph-admin ~]# rbd resize --size 10G ceph-rbdpool/vol02 Resizing image: 100% complete...done. [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 vol02 10 GiB 2 [root@ceph-admin ~]# rbd resize --size 8G ceph-rbdpool/vol02 Resizing image: 0% complete...failed. rbd: shrinking an image is only allowed with the --allow-shrink flag [root@ceph-admin ~]# rbd resize --size 8G ceph-rbdpool/vol02 --allow-shrink Resizing image: 100% complete...done. [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 vol02 8 GiB 2 [root@ceph-admin ~]#
提示：縮減空間大小不能少見到小于已用空間大小；
洗掉image
命令格式：rbd remove [--pool <pool>] [--image <image>] [--no-progress] <image-spec>
[root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 vol02 8 GiB 2 [root@ceph-admin ~]# rbd rm ceph-rbdpool/vol02 Removing image: 100% complete...done. [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 [root@ceph-admin ~]#
提示：這種方式洗掉image以后，對應鏡像就真的被洗掉了，如果有資料想恢復就不行了；所以這種方式不推薦；RBD提供回收站的功能，我們可以先將要洗掉的image移入回收站，如果確實不要了，可以再從回收站洗掉即可；
將image移入回收站
[root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 [root@ceph-admin ~]# rbd trash mv ceph-rbdpool/vol01 [root@ceph-admin ~]# rbd trash ls ceph-rbdpool 149196b8b4567 vol01 [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l [root@ceph-admin ~]#
將image從回收站洗掉
[root@ceph-admin ~]# rbd trash ls ceph-rbdpool 149196b8b4567 vol01 149e26b8b4567 vol02 [root@ceph-admin ~]# rbd trash rm --pool ceph-rbdpool --image-id 149e26b8b4567 Removing image: 100% complete...done. [root@ceph-admin ~]# rbd trash ls ceph-rbdpool 149196b8b4567 vol01 [root@ceph-admin ~]#
提示：上述命令是洗掉回收站里指定image，如果想要清慷訓收站直接使用rbd trash purge 指定存盤池，表示清慷訓收站指定存盤池里的鏡像；
將image從回收站恢復（移回到原有存盤池）
[root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l [root@ceph-admin ~]# rbd trash ls ceph-rbdpool 149196b8b4567 vol01 [root@ceph-admin ~]# rbd trash restore --pool ceph-rbdpool --image-id 149196b8b4567 [root@ceph-admin ~]# rbd trash ls ceph-rbdpool [root@ceph-admin ~]# rbd ls -p ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK vol01 5 GiB 2 [root@ceph-admin ~]#
image快照
什么是快照呢？所謂快照我們可以理解為一種資料備份手段；做快照之所以快，是因為我們在做快照時不需要復制資料，只有資料發生改變時，對應快照才會把我們需要修改的資料復制到現有快照之上，然后再做修改；修改過后的資料會被保存到現有快照之上；對于原卷上的資料，是不會發生變化的；我們在讀取沒有發生變化的資料，是直接到原卷上讀取；簡單講快照就是給原卷做了一層可寫層，把原卷的內容保護起來，修改資料時，從原卷復制資料到快照，然后再修改，修改后的資料直接保存到快照，所以我們讀取修改后的資料是直接讀取快照上的資料；未修改的資料，訪問還是直接到原卷訪問；這也是為什么快照很快和快照比原卷小的原因；
創建快照命令格式： rbd snap create [--pool <pool>] --image <image> --snap <snap> 或者rbd snap create [<pool-name>/]<image-name>@<snapshot-name>
[root@ceph-admin ~]# mount /dev/rbd0 /mnt
[root@ceph-admin ~]# cd /mnt
[root@ceph-admin mnt]# ls
[root@ceph-admin mnt]# echo "hello ceph" >>test.txt
[root@ceph-admin mnt]# ls
test.txt
[root@ceph-admin mnt]# cat test.txt
hello ceph
[root@ceph-admin mnt]# rbd snap create ceph-rbdpool/vol01@vol01-snap
[root@ceph-admin mnt]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
4 vol01-snap 5 GiB Tue Oct 4 23:26:09 2022
[root@ceph-admin mnt]#
提示：我們把ceph上ceph-rbdpool存盤池里的vol01映射到本地當作硬碟使用，格式化磁區以后，將對應磁盤掛載到/mnt下，然后在/mnt下新建了一個test.txt的檔案，然后在管理端給對應存盤池里的image做了一個快照；這里需要注意的是在創建映像快照之前應停止image上的IO操作，且image上存在檔案系統時，還要確保其處于一致狀態；
在客戶端上洗掉資料，并卸載磁盤和磁盤映射
[root@ceph-admin mnt]# ls test.txt [root@ceph-admin mnt]# cat test.txt hello ceph [root@ceph-admin mnt]# rm -rf test.txt [root@ceph-admin mnt]# ls [root@ceph-admin mnt]# cd [root@ceph-admin ~]# umount /mnt [root@ceph-admin ~]# rbd unmap /dev/rbd0 [root@ceph-admin ~]# rbd showmapped [root@ceph-admin ~]#
回滾快照
命令格式：rbd snap rollback [--pool <pool>] --image <image> --snap <snap> [--no-progress]；
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
4 vol01-snap 5 GiB Tue Oct 4 23:26:09 2022
[root@ceph-admin ~]# rbd snap rollback ceph-rbdpool/vol01@vol01-snap
Rolling back to snapshot: 100% complete...done.
[root@ceph-admin ~]#
提示：這里需要注意將映像回滾到快照意味著會使用快照中的資料重寫當前版本的image，而且執行回滾所需的時間將隨映像大小的增加而延長；
在客戶端映射image，并掛載磁盤，看看對應資料是否恢復？
[root@ceph-admin ~]# rbd map --user test ceph-rbdpool/vol01 /dev/rbd0 [root@ceph-admin ~]# mount /dev/rbd0 /mnt [root@ceph-admin ~]# cd /mnt [root@ceph-admin mnt]# ls test.txt [root@ceph-admin mnt]#cat test.txt hello ceph [root@ceph-admin mnt]#
提示：可以看到現在再次掛載上磁盤，被洗掉的資料就被找回來了；
限制快照數量
命令格式：rbd snap limit set [--pool <pool>] [--image <image>] [--limit <limit>]
解除限制：rbd snap limit clear [--pool <pool>] [--image <image>]
[root@ceph-admin ~]# rbd snap limit set ceph-rbdpool/vol01 --limit 3 [root@ceph-admin ~]# rbd snap limit set ceph-rbdpool/vol01 --limit 5 [root@ceph-admin ~]# rbd snap limit clear ceph-rbdpool/vol01 [root@ceph-admin ~]#
提示：修改限制直接重新設定新的限制即可；
洗掉快照
命令格式：rbd snap rm [--pool <pool>] [--image <image>] [--snap <snap>] [--no-progress] [--force]
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
4 vol01-snap 5 GiB Tue Oct 4 23:26:09 2022
[root@ceph-admin ~]# rbd snap rm ceph-rbdpool/vol01@vol01-snap
Removing snap: 100% complete...done.
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
[root@ceph-admin ~]#
提示：Ceph OSD會以異步方式洗掉資料，因此洗掉快照并不能立即釋放磁盤空間；
清理快照：洗掉一個image的所有快照，可以使用rbd snap purge命令，格式如下
命令格式： rbd snap purge [--pool <pool>] --image <image> [--no-progress]
[root@ceph-admin ~]# rbd snap create ceph-rbdpool/vol01@vol01-snap
[root@ceph-admin ~]# rbd snap create ceph-rbdpool/vol01@vol01-snap2
[root@ceph-admin ~]# rbd snap create ceph-rbdpool/vol01@vol01-snap3
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
6 vol01-snap 5 GiB Tue Oct 4 23:43:22 2022
7 vol01-snap2 5 GiB Tue Oct 4 23:43:30 2022
8 vol01-snap3 5 GiB Tue Oct 4 23:43:32 2022
[root@ceph-admin ~]# rbd snap purge ceph-rbdpool/vol01
Removing all snapshots: 100% complete...done.
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
[root@ceph-admin ~]#
快照分層
Ceph支持在一個塊設備快照的基礎上創建一到多個COW或COR（Copy-On-Read）型別的克隆，這種中間快照層（snapshot layering）機制提了一種極速創建image的方式；用戶可以創建一個基礎image并為其創建一個只讀快照層，而后可以在此快照層上創建任意個克隆進行讀寫操作，甚至能夠進行多級克隆；例如，實踐中可以為Qemu虛擬機創建一個image并安裝好基礎作業系統環境作為模板，對其創建創建快照層后，便可按需創建任意多個克隆作為image提供給多個不同的VM（虛擬機）使用，或者每創建一個克隆后進行按需修改，而后對其再次創建下游的克隆；通過克隆生成的image在其功能上與直接創建的image幾乎完全相同，它同樣支持讀、寫、克隆、空間擴縮容等功能，惟一的不同之處是克隆參考了一個只讀的上游快照，而且此快照必須要置于“保護”模式之下；COW是為默認的型別，僅在資料首次寫入時才需要將它復制到克隆的image中；COR則是在資料首次被讀取時復制到當前克隆中，隨后的讀寫操作都將直接基于此克隆中的物件進行；有點類似虛擬機的鏈接克隆和完全克隆；

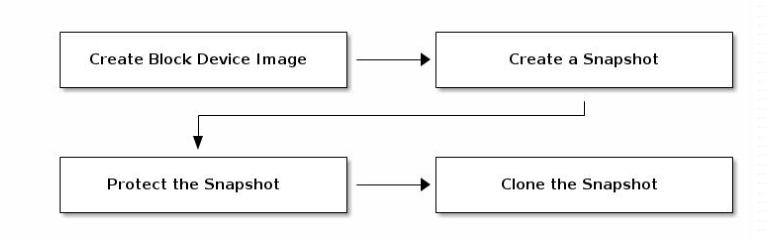

在RBD上使用分層克隆的方法非常簡單：創建一個image，對image創建一個快照并將其置入保護模式，而克隆此快照即可；創建克隆的image時，需要指定參考的存盤池、鏡像和鏡像快照，以及克隆的目標image的存盤池和鏡像名稱，因此，克隆鏡像支持跨存盤池進行；
快照保護命令格式：rbd snap protect [--pool <pool>] --image <image> --snap <snap>
[root@ceph-admin ~]# rbd snap create ceph-rbdpool/vol01@vol01-snap3
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
12 vol01-snap3 5 GiB Tue Oct 4 23:49:25 2022
[root@ceph-admin ~]# rbd snap protect ceph-rbdpool/vol01@vol01-snap3
[root@ceph-admin ~]#
克隆快照
命令格式：rbd clone [--pool <pool>] --image <image> --snap <snap> --dest-pool <dest-pool> [--dest <dest> 或者rbd clone [<pool-name>/]<image-name>@<snapshot-name> [<pool-name>/]<image-name>
[root@ceph-admin ~]# rbd clone ceph-rbdpool/vol01@vol01-snap3 ceph-rbdpool/image1 [root@ceph-admin ~]# rbd ls ceph-rbdpool image1 vol01 [root@ceph-admin ~]# rbd ls ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK image1 5 GiB ceph-rbdpool/vol01@vol01-snap3 2 vol01 5 GiB 2 vol01@vol01-snap3 5 GiB 2 yes [root@ceph-admin ~]#
提示：克隆快照，最終生成的是對應存盤池里的image；所以我們需要指定對應目標的存盤池和image名稱；這里需要注意克隆快照，前提是快照需做保護，否則不予被克隆；
列出快照的子項
命令格式：rbd children [--pool <pool>] --image <image> --snap <snap>
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
12 vol01-snap3 5 GiB Tue Oct 4 23:49:25 2022
[root@ceph-admin ~]# rbd children ceph-rbdpool/vol01@vol01-snap3
ceph-rbdpool/image1
[root@ceph-admin ~]#
展平克隆的image
克隆的映像會保留對父快照的參考，洗掉子克隆對父快照的參考時，可通過將資訊從快照復制到克隆，進行image的“展平”操作；展平克隆所需的時間隨著映像大小的增加而延長；要洗掉某擁有克隆子項的快照，必須先平展其子image；命令格式： rbd flatten [--pool <pool>] --image <image> --no-progress
[root@ceph-admin ~]# rbd ls ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK image1 5 GiB ceph-rbdpool/vol01@vol01-snap3 2 vol01 5 GiB 2 vol01@vol01-snap3 5 GiB 2 yes [root@ceph-admin ~]# rbd flatten ceph-rbdpool/image1 Image flatten: 100% complete...done. [root@ceph-admin ~]# rbd ls ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK image1 5 GiB 2 vol01 5 GiB 2 vol01@vol01-snap3 5 GiB 2 yes [root@ceph-admin ~]# rbd children ceph-rbdpool/vol01@vol01-snap3 [root@ceph-admin ~]#
提示：可以看到我們把子鏡像進行展品操作以后，對父鏡像的資訊就沒了；查看對應快照的子項也沒有了；這意味著現在展品的子鏡像是一個獨立的鏡像；
取消快照保護
命令格式：命令：rbd snap unprotect [--pool <pool>] --image <image> --snap <snap>
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
SNAPID NAME SIZE TIMESTAMP
12 vol01-snap3 5 GiB Tue Oct 4 23:49:25 2022
[root@ceph-admin ~]# rbd snap rm ceph-rbdpool/vol01@vol01-snap3
Removing snap: 0% complete...failed.
rbd: snapshot 'vol01-snap3' is protected from removal.
2022-10-05 00:05:04.059 7f5e35e95840 -1 librbd::Operations: snapshot is protected
[root@ceph-admin ~]# rbd snap unprotect ceph-rbdpool/vol01@vol01-snap3
[root@ceph-admin ~]# rbd snap rm ceph-rbdpool/vol01@vol01-snap3
Removing snap: 100% complete...done.
[root@ceph-admin ~]# rbd snap list ceph-rbdpool/vol01
[root@ceph-admin ~]#
提示：被保護的快照是不能被洗掉的必須先取消保護快照，然后才能洗掉它；其次用戶無法洗掉克隆所參考的快照，需要先平展其每個克隆，然后才能洗掉快照；
KVM使用rbd image
1、準備kvm環境，在kvm宿主機上除了安裝ceph-common和epel源之外，我們還需要安裝安裝libvirt與qemu-kvm；
yum install qemu-kvm qemu-kvm-tools libvirt virt-manager virt-install
提示：我這里直接使用adminhost來做kvm宿主機，所以ceph-common、epel源都是準備好的，只需安裝qemu-kvm qemu-kvm-tools libvirt virt-manager virt-install即可；
2、啟動libvirtd守護行程
[root@ceph-admin ~]# systemctl start libvirtd
[root@ceph-admin ~]# systemctl status libvirtd -l
● libvirtd.service - Virtualization daemon
Loaded: loaded (/usr/lib/systemd/system/libvirtd.service; enabled; vendor preset: enabled)
Active: active (running) since Wed 2022-10-05 01:27:34 CST; 1min 32s ago
Docs: man:libvirtd(8)
https://libvirt.org
Main PID: 940 (libvirtd)
Tasks: 19 (limit: 32768)
CGroup: /system.slice/libvirtd.service
├─ 940 /usr/sbin/libvirtd
├─1237 /usr/sbin/dnsmasq --conf-file=/var/lib/libvirt/dnsmasq/default.conf --leasefile-ro --dhcp-script=/usr/libexec/libvirt_leaseshelper
└─1238 /usr/sbin/dnsmasq --conf-file=/var/lib/libvirt/dnsmasq/default.conf --leasefile-ro --dhcp-script=/usr/libexec/libvirt_leaseshelper
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1232]: listening on virbr0(#3): 192.168.122.1
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: started, version 2.76 cachesize 150
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: compile time options: IPv6 GNU-getopt DBus no-i18n IDN DHCP DHCPv6 no-Lua TFTP no-conntrack ipset auth nettlehash no-DNSSEC loop-detect inotify
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq-dhcp[1237]: DHCP, IP range 192.168.122.2 -- 192.168.122.254, lease time 1h
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq-dhcp[1237]: DHCP, sockets bound exclusively to interface virbr0
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: reading /etc/resolv.conf
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: using nameserver 192.168.0.1#53
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: read /etc/hosts - 15 addresses
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq[1237]: read /var/lib/libvirt/dnsmasq/default.addnhosts - 0 addresses
Oct 05 01:27:35 ceph-admin.ilinux.io dnsmasq-dhcp[1237]: read /var/lib/libvirt/dnsmasq/default.hostsfile
[root@ceph-admin ~]#
提示：啟動libvirtd之前，需要先確定對應主機是否啟用了kvm模塊，其次對應主機的cpu是否開啟了虛擬化；或者看上面的啟動日志里是否有錯誤，沒有錯誤說明libvirtd正常作業；
3、在ceph集群上授權相關用戶賬號
[root@ceph-admin ~]# ceph auth get-or-create client.libvirt mon 'allow r' osd 'allow class-read object_prefix rbd_children, allow rwx pool=ceph-rbdpool'
[client.libvirt]
key = AQBIXTxjpeYoAhAAw/ZMROyxd3E0b8i3xlOkgw==
[root@ceph-admin ~]# ceph auth get client.libvirt
exported keyring for client.libvirt
[client.libvirt]
key = AQBIXTxjpeYoAhAAw/ZMROyxd3E0b8i3xlOkgw==
caps mon = "allow r"
caps osd = "allow class-read object_prefix rbd_children, allow rwx pool=ceph-rbdpool"
[root@ceph-admin ~]#
4、將client.libvirt用戶資訊匯入為libvirtd上的一個secret
4.1、先創建一個xml檔案
[root@ceph-admin ~]# cat client.libvirt-secret.xml
<secret ephemeral='no' private='no'>
<usage type='ceph'>
<name>client.libvirt secret</name>
</usage>
</secret>
[root@ceph-admin ~]#
4.2、用virsh命令創建此secret，命令會回傳創建的secret的UUID
[root@ceph-admin ~]# virsh secret-define --file client.libvirt-secret.xml Secret 92897e61-5935-43ad-abd6-9f97a5652f05 created [root@ceph-admin ~]#
提示：上述步驟是生成一個libvirt在ceph之上用于認證時存盤密鑰的secret；里面只包含了型別為ceph和secret的說明；
5、將ceph的client.libvirt的密鑰匯入到剛創建的secret
[root@ceph-admin ~]# virsh secret-set-value --secret 92897e61-5935-43ad-abd6-9f97a5652f05 --base64 $(ceph auth get-key client.libvirt) Secret value set [root@ceph-admin ~]# virsh secret-get-value --secret 92897e61-5935-43ad-abd6-9f97a5652f05 AQBIXTxjpeYoAhAAw/ZMROyxd3E0b8i3xlOkgw== [root@ceph-admin ~]# ceph auth print-key client.libvirt AQBIXTxjpeYoAhAAw/ZMROyxd3E0b8i3xlOkgw==[root@ceph-admin ~]#
提示：上述步驟是將ceph授權的用戶密鑰和secret做系結，并生成一個在libvirt中用于在ceph之上認證的screct，即libvirt拿著這個screct到ceph集群上做認證；這里面就包含cpeh授權的賬號密碼資訊；
6、準備image
[root@ceph-admin ~]# ls CentOS-7-x86_64-Minimal-1708.iso client.abc.keyring client.libvirt-secret.xml ceph-deploy-ceph.log client.admin.cluster.keyring client.test.keyring centos7.xml client.admin.keyring client.usera.keyring [root@ceph-admin ~]# rbd ls ceph-rbdpool image1 test vol01 [root@ceph-admin ~]# rbd import ./CentOS-7-x86_64-Minimal-1708.iso ceph-rbdpool/centos7 Importing image: 100% complete...done. [root@ceph-admin ~]# rbd ls ceph-rbdpool -l NAME SIZE PARENT FMT PROT LOCK centos7 792 MiB 2 image1 5 GiB 2 test 5 GiB ceph-rbdpool/vol01@vol01-snap3 2 vol01 5 GiB 2 vol01@vol01-snap3 5 GiB 2 yes [root@ceph-admin ~]#
提示：我這里是為了方便測驗，直接將centos7匯入的ceph-rbdpool存盤池里；
7、創建VM
[root@ceph-admin ~]# cat centos7.xml
<domain type='kvm'>
<name>centos7</name>
<memory>131072</memory>
<currentMemory unit='KiB'>65536</currentMemory>
<vcpu>1</vcpu>
<os>
<type arch='x86_64'>hvm</type>
</os>
<clock sync="localtime"/>
<devices>
<emulator>/usr/libexec/qemu-kvm</emulator>
<disk type='network' device='disk'>
<source protocol='rbd' name='ceph-rbdpool/centos7'>
<host name='192.168.0.71' port='6789'/>
</source>
<auth username='libvirt'>
<secret type='ceph' uuid='92897e61-5935-43ad-abd6-9f97a5652f05'/>
</auth>
<target dev='vda' bus='virtio'/>
</disk>
<interface type='network'>
<mac address='52:54:00:25:c2:45'/>
<source network='default'/>
<model type='virtio'/>
</interface>
<serial type='pty'>
<target type='isa-serial' port='0'>
<model name='isa-serial'/>
</target>
</serial>
<console type='pty'>
<target type='virtio' port='0'/>
</console>
<graphics type='vnc' port='-1' autoport='yes'>
<listen type='address' address='0.0.0.0'/>
</graphics>
</devices>
</domain>
[root@ceph-admin ~]#
提示：上述是創建VM的組態檔，我們在里面定義好磁盤設備相關資訊和其他資訊就可以根據這個組態檔創建一個符合我們定義在組態檔中內容的VM；
創建虛擬機
[root@ceph-admin ~]# virsh define centos7.xml Domain centos7 defined from centos7.xml [root@ceph-admin ~]#
查看虛擬機
[root@ceph-admin ~]# virsh list --all Id Name State ---------------------------------------------------- - centos7 shut off [root@ceph-admin ~]#
啟動虛擬機
[root@ceph-admin ~]# virsh start centos7 Domain centos7 started [root@ceph-admin ~]# virsh list --all Id Name State ---------------------------------------------------- 2 centos7 running [root@ceph-admin ~]#
查看虛擬機磁盤
[root@ceph-admin ~]# virsh domblklist centos7 Target Source ------------------------------------------------ vda ceph-rbdpool/centos7 [root@ceph-admin ~]#
提示：這里可以看到對應虛擬機的磁盤已經成功加載；
查看kvm宿主機埠，看看對應vnc埠是否監聽？
[root@ceph-admin ~]# ss -tnl State Recv-Q Send-Q Local Address:Port Peer Address:Port LISTEN 0 5 192.168.122.1:53 *:* LISTEN 0 128 *:22 *:* LISTEN 0 100 127.0.0.1:25 *:* LISTEN 0 1 *:5900 *:* LISTEN 0 128 *:111 *:* LISTEN 0 128 [::]:22 [::]:* LISTEN 0 100 [::1]:25 [::]:* LISTEN 0 128 [::]:111 [::]:* [root@ceph-admin ~]#
提示：vnc監聽在宿主機的5900埠，如果有多臺虛擬機都啟用了vnc，那么對應第二臺虛擬機就監聽在5901埠，依次類推；

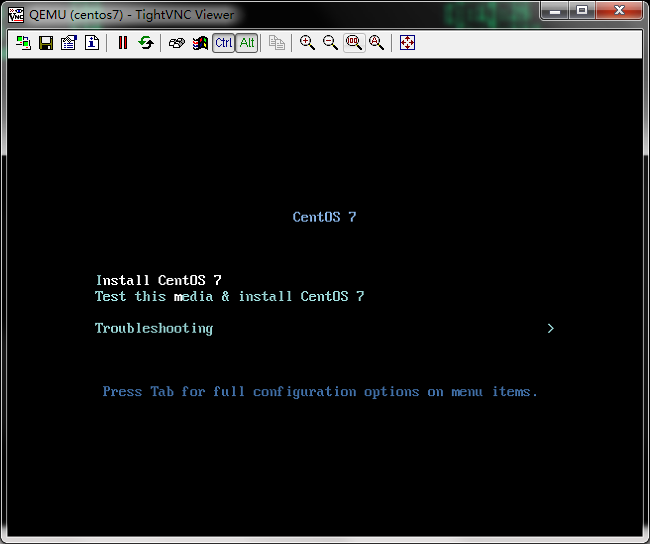

連接kvm宿主機的vnc埠，看看對應虛擬機啟動情況
提示：可以看到我們剛才匯入ceph-rbdpool的鏡像，現在已被kvm虛擬機正常加載，并讀取到內容；ok，到此kvm使用rbd image的測驗就完成了；
作者：Linux-1874 出處：https://www.cnblogs.com/qiuhom-1874/ 本文著作權歸作者和博客園共有，歡迎轉載，但未經作者同意必須保留此段宣告，且在文章頁面明顯位置給出原文連接，否則保留追究法律責任的權利.轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/511074.html
標籤：其他
