最近在做運動控制卡的專案，除錯樣機的程序中，需要驗證CAN總線通訊功能的正確性。以前只限于理論上認識CAN總線，使用的CANbus的通訊卡也是有上位機例程，基本上簡單地配置上位機軟體就可以正常作業了。這次除錯需要深入測驗CAN介面的通訊程序，正好把之前的對CAN的認識再復習深化一下。

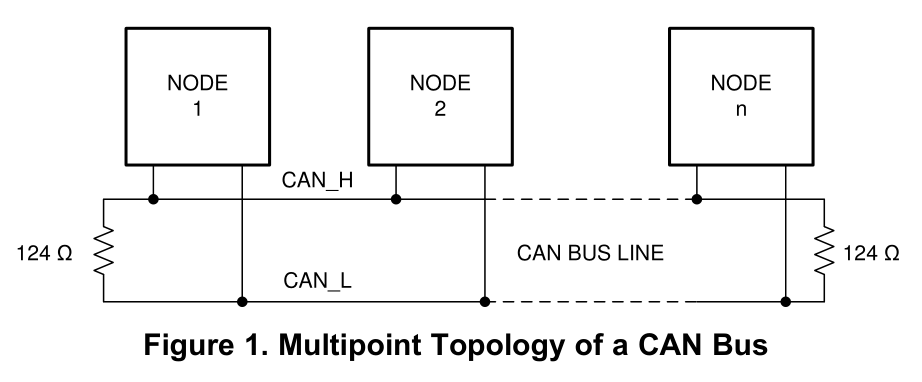

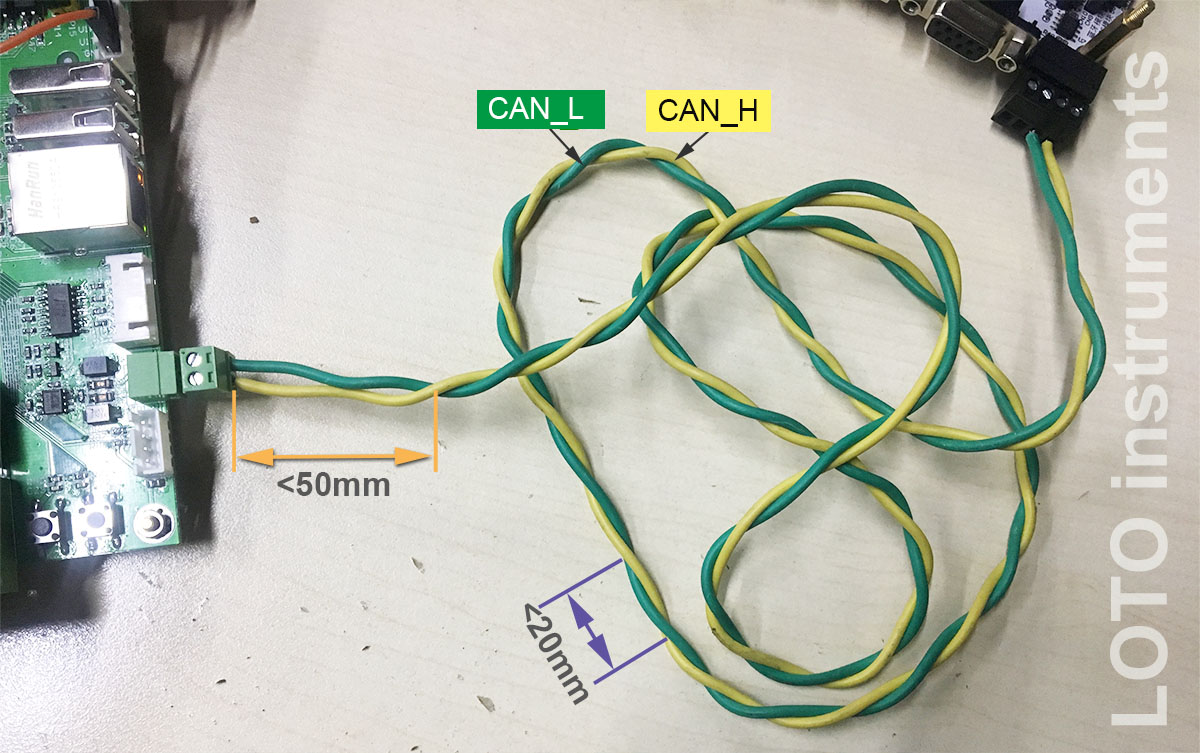

之所以采用CAN總線，是因為它只需要兩根雙絞線就可以連接多個通訊節點，并且可以傳輸相對遠的距離，在工業現場抗干擾能力也很強。下圖是我按照CAN總線的要求做的一條雙絞線，黃色和綠色分別是CAN_High線和CAN_Low線。要求絞距20mm，不絞合的距離不超過50mm。
規定的雙絞線傳輸距離與CAN總線的傳輸速率的關系如下表。我們的傳輸距離很短，所以可以采用很高的傳輸速率。即便是采用最高的傳輸速率，以OSC802示波器的25M帶寬，也是足夠除錯用的。

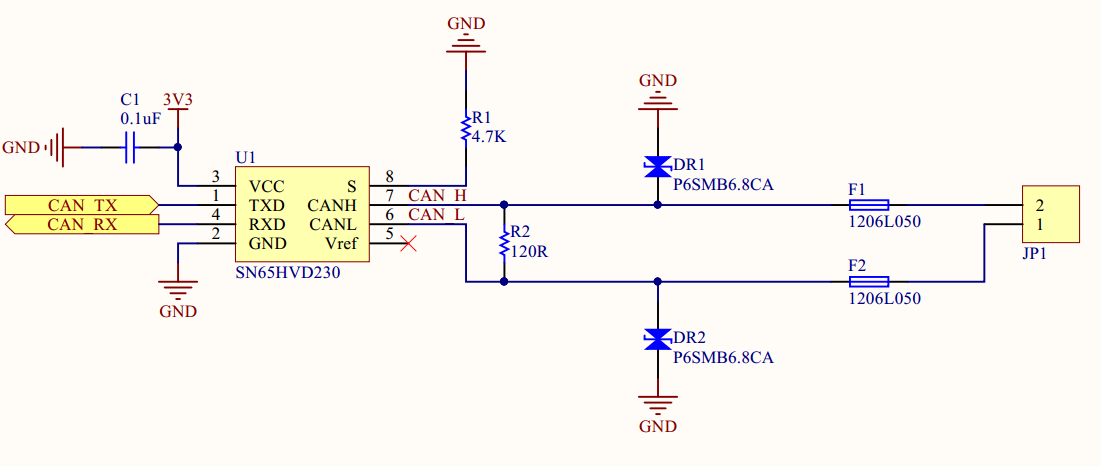

下圖是我設計驅動控制板的CAN通訊介面部分的原理圖，使用SN65HVD230收發器：

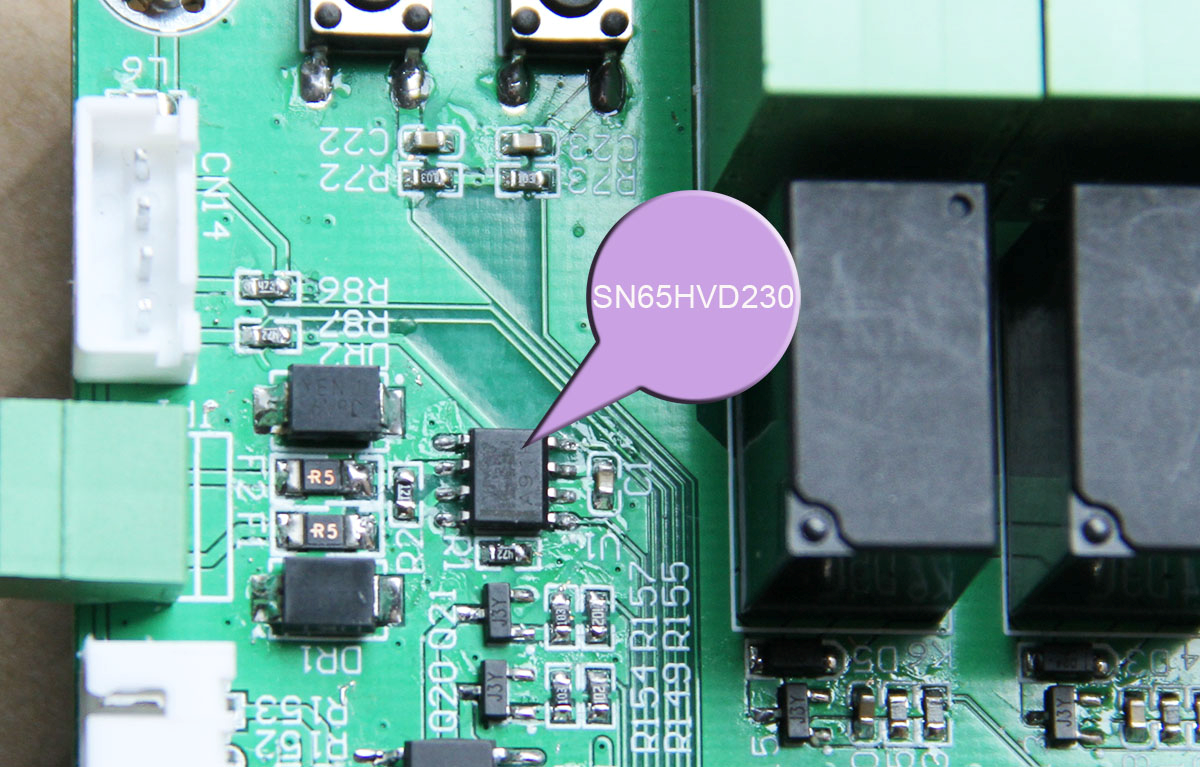

打樣后的運動控制板是這樣的：

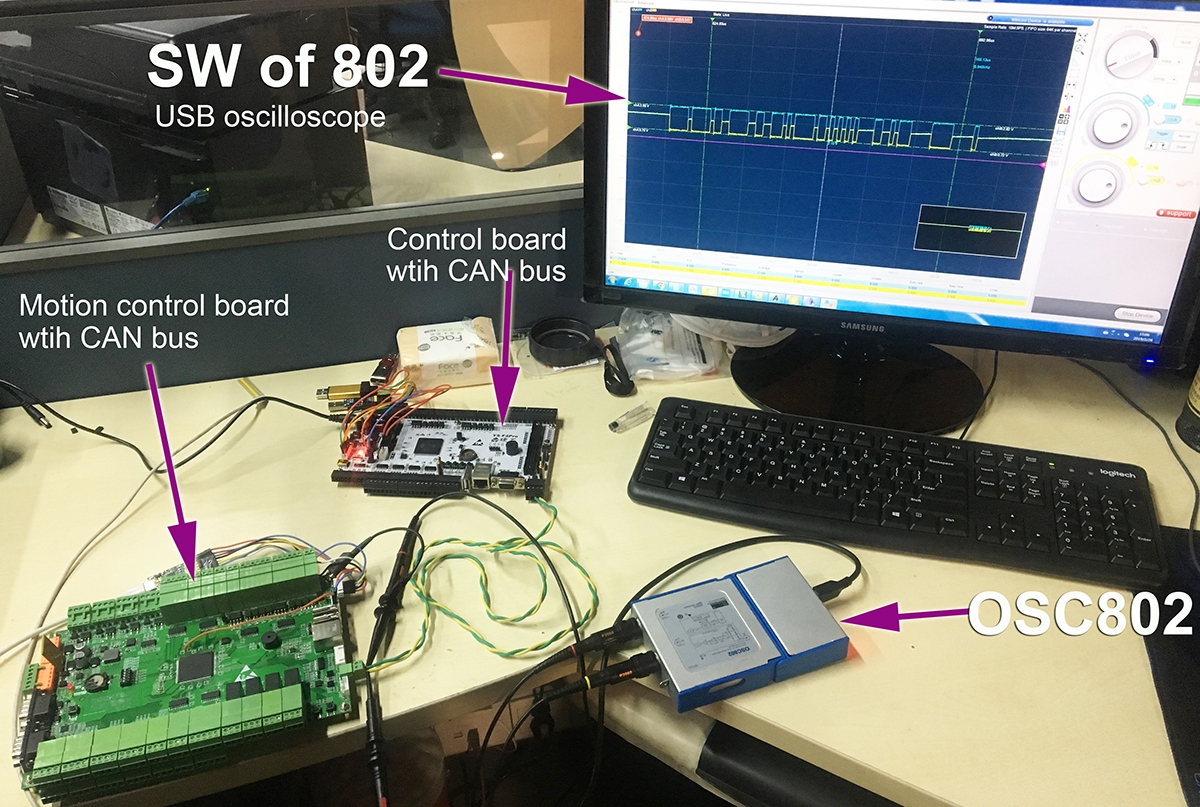

使用LOTO的USB示波器OSC802對CAN通訊的信號進行捕捉，抓取資料進行決議判斷。
使用USB示波器OSC802的單次觸發功能，很輕松對CAN總線上的電平信號進行了捕捉。不過我們現在還看不懂它，需要對CAN的電平邏輯和傳輸協議有所了解。

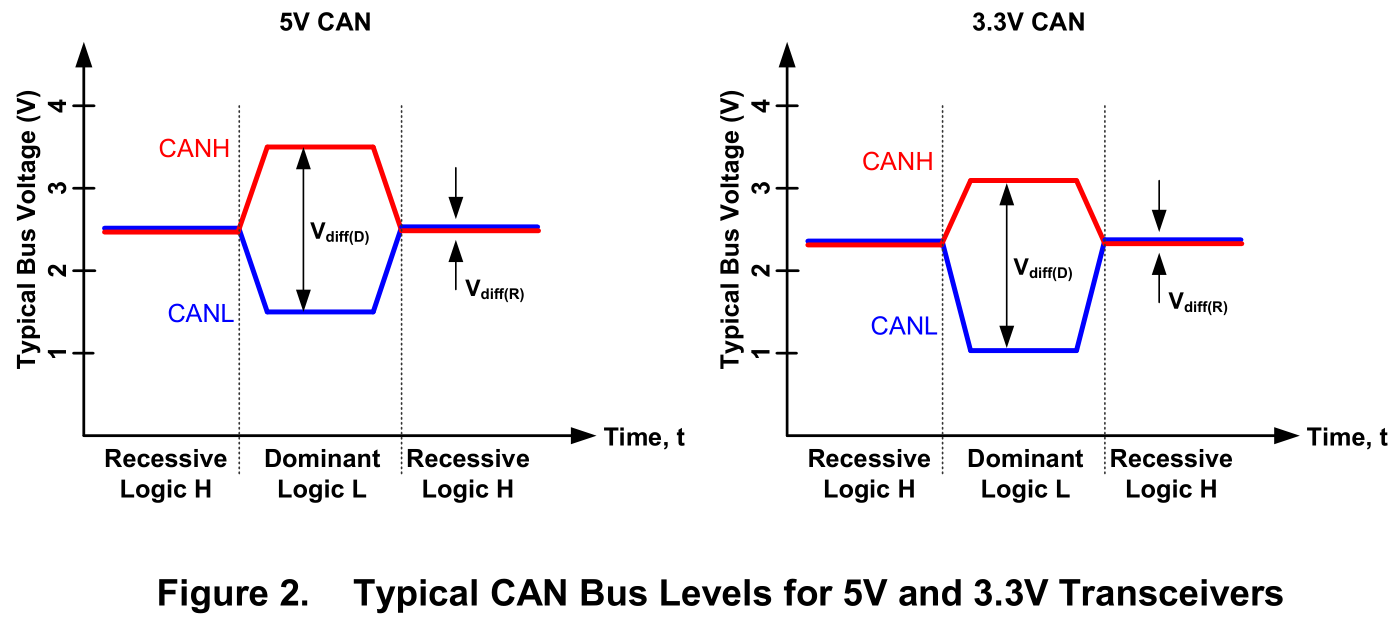

沒有收發信號時，兩條導線上的電平相同（大約2.5V）。這種電平狀態為隱形狀態，也稱之為隱性電平,即為邏輯1。有信號時，CAN_H導線的電平升高至少1V；而對應的CAN_L導線電平降低同樣值，這種電平狀態為顯形狀態，也稱之為顯性電平，即為邏輯0。5V和3.3V的CAN收發器的邏輯電平會稍有不同。

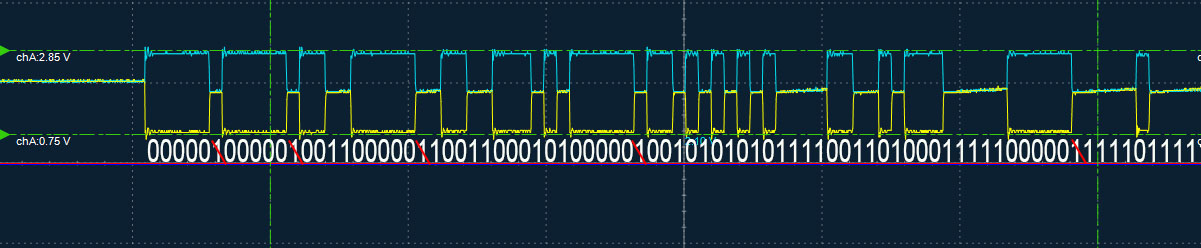

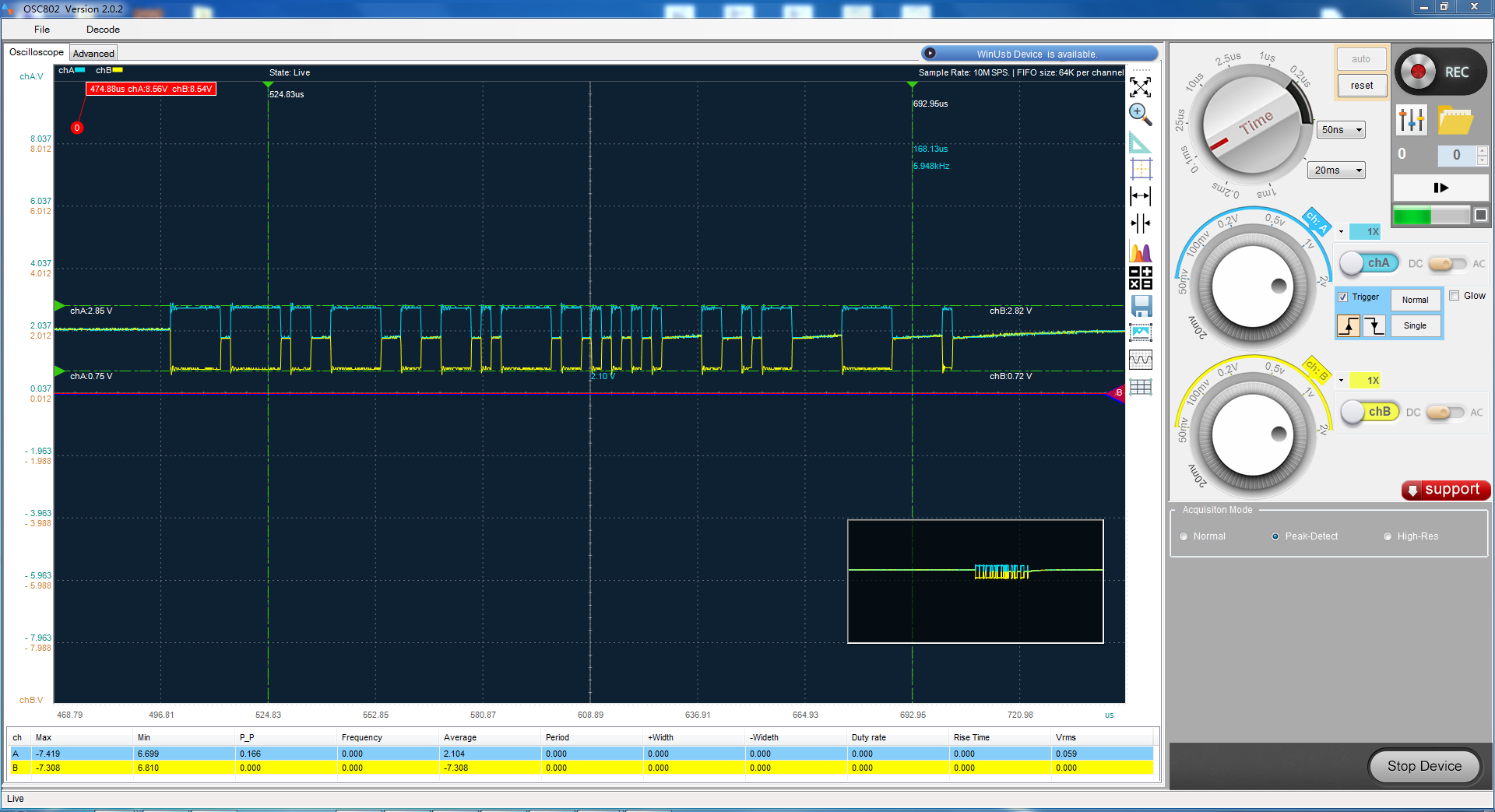

我們通程序式發出一串CAN資料后，用OSC802捕捉到的波形如下：
根據波形進行資料解碼需要注意的有兩點：
1：在CAN協議中將CAN_H和CAN_L的差值為高電平時定義為顯性，邏輯上表示為0，為低電平時定義為隱性，邏輯上表示為1。
2：在CAN的協議中當連續出現5個顯性時就需要插入一個隱性。

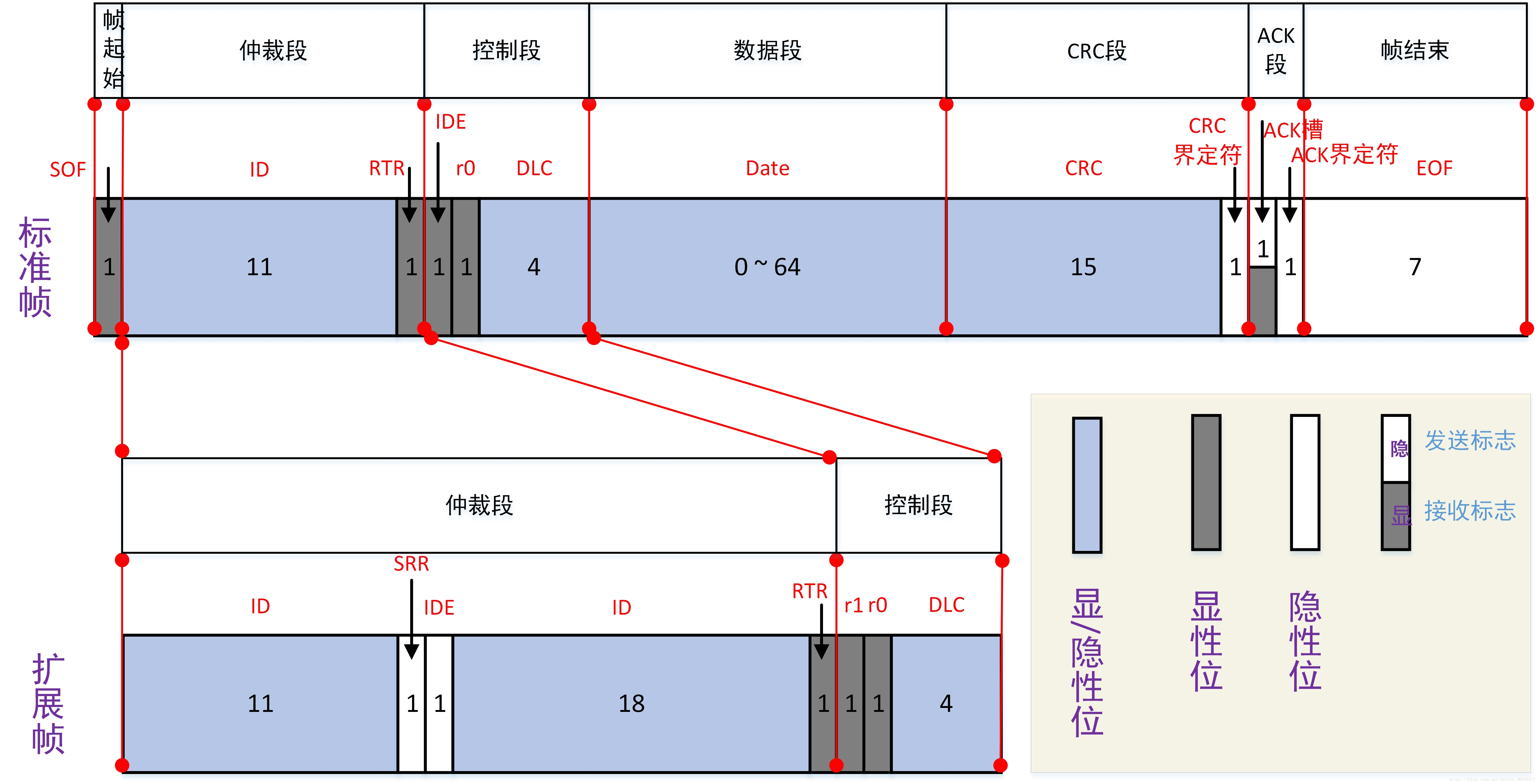

CAN的標準幀和擴展幀協議格式：
所以，波形資料解讀為：
圖中被紅色斜線劃掉的為CAN協議有意在5個連續顯性后面加的單個隱性位，所以去掉。所以，通過USB 示波器 OSC802抓取到的資料為：
這個資料幀發出的資料為：
1010101111001101
0xAB, 0xCD

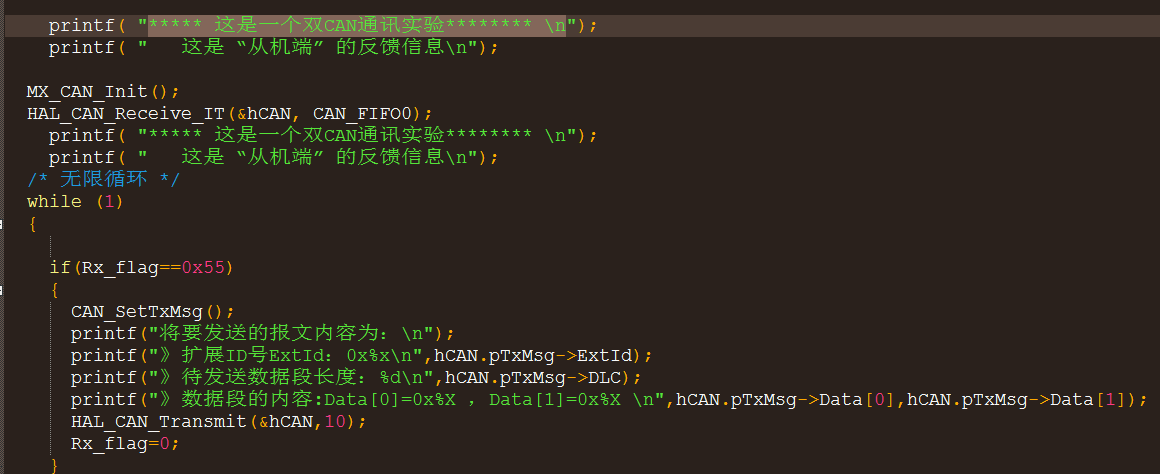

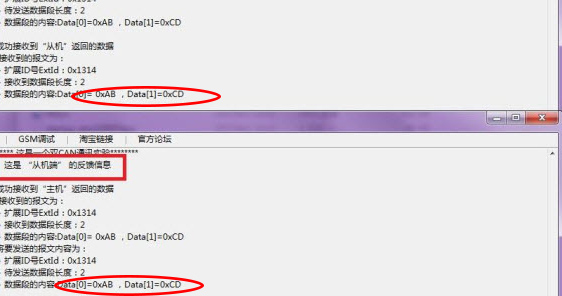

決議結果與上位機收發的結果互相驗證正確，所以此次運動控制板的CAN介面功能除錯成功完成。
