一、預設路由
? 預設路由是一種特殊的路由，可以通過靜態路由配置，某些動態路由協議也可以生成預設路由，如OSPF和IS-IS，
? 在路由表中，預設路由以到網路0.0.0.0（掩碼為0.0.0.0）的形式出現，當路由器收到一個在路由表中匹配不到明確路由的資料包時，會將資料包轉發給預設路由指向的下一跳，
二、預設路由配置

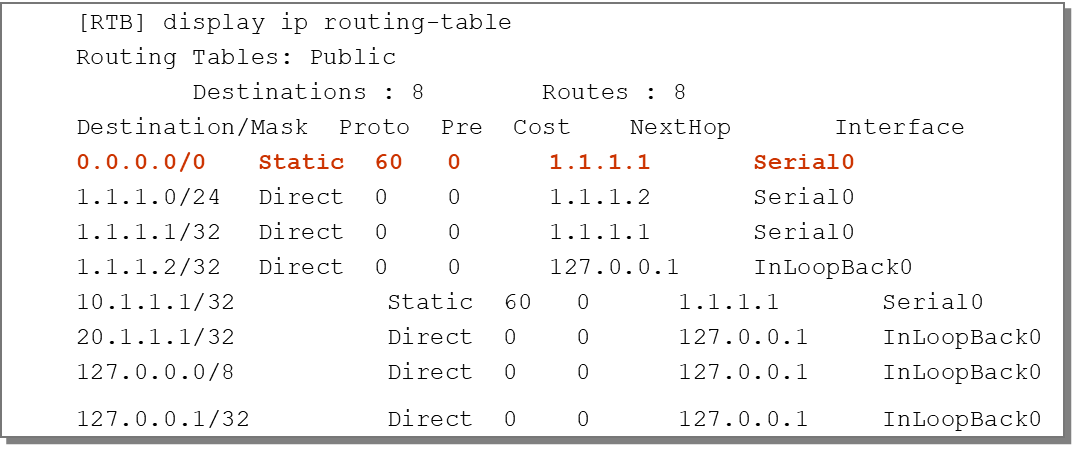

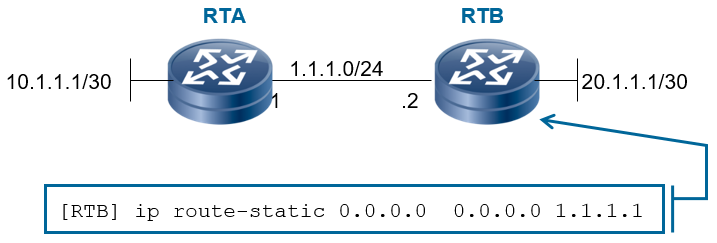

? 在路由器B上配置預設路由：

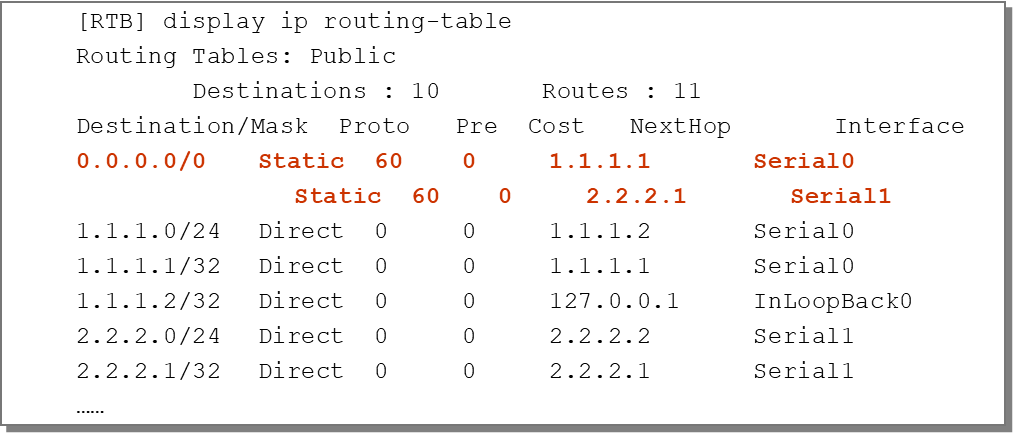

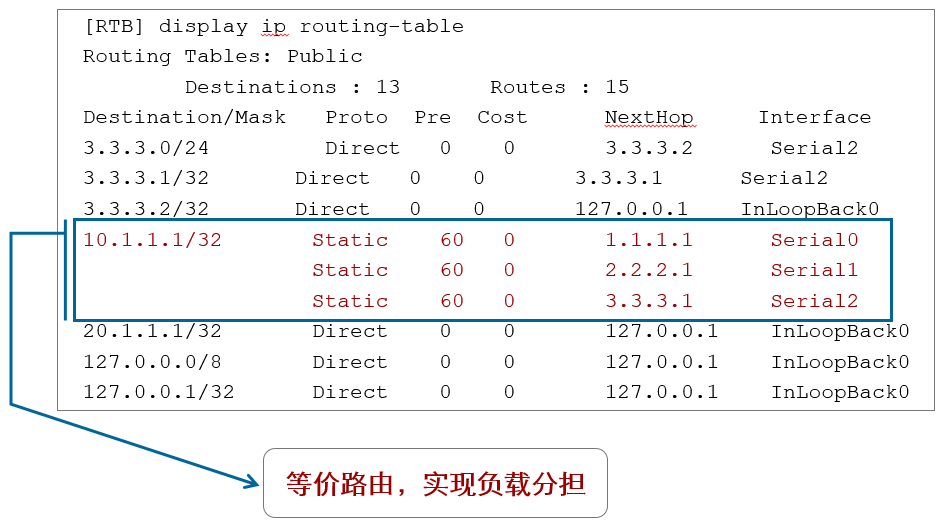

? 預設路由也支持路由的負載分擔與路由備份：
三、預設路由實驗

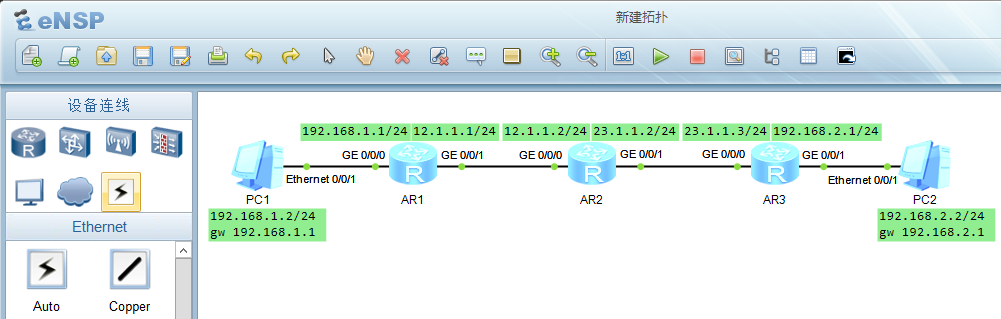

3.1、拓撲圖
? 分別在路由器中拖出3臺AR2220、終端中拖出2臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2的IP地址配置為192.168.1.2/24、192.168.2.2/24，網關分別配置為192.168.1.1、192.168.2.1，
? AR1/2/3的IP地址配置如下：
AR1：
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 12.1.1.1 24
AR2：
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 23.1.1.2 24
AR3：
[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 23.1.1.3 24
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 192.168.2.1 24
3.2、配置
? 直連網段會出現在路由表里面，所以，需要配置的是各個路由的非直連網段：
AR1：
[AR1]ip route-static 192.168.2.0 24 12.1.1.2
[AR1]ip route-static 23.1.1.0 24 12.1.1.2
AR2：
[AR2]ip route-static 192.168.1.0 24 12.1.1.1
[AR2]ip route-static 192.168.2.0 24 23.1.1.3
AR3：
[AR3]ip route-static 192.168.1.0 24 23.1.1.2
[AR3]ip route-static 12.1.1.0 24 23.1.1.2
3.3、測驗

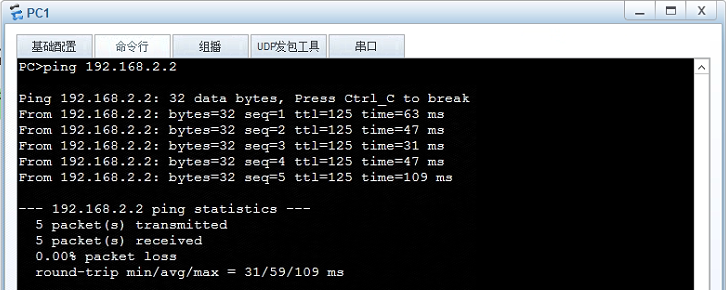

? PC1 PING PC2：
可以看到，網路是通的，
3.4、預設路由配置
從前面的配置可以看到，3臺路由時為了達到內網互通，每個路由器都配置了2條靜態路由，使用這種方法，假如一個稍為大型點的網路有幾十上百個路由時，配置量是倍增的，而且非常不利于后期的維護，有沒有簡化的方法呢？答案是有的，
? 對于末梢路由（如本實驗的AR1、AR3，只會連接到1個其它路由），可以配置預設路由（也稱默認路由）來簡化配置：
AR1：
[AR1]undo ip route-static 192.168.2.0 24 12.1.1.2 --清除之前的配置
[AR1]undo ip route-static 23.1.1.0 24 12.1.1.2 --清除之前的配置
[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 --預設路由
[AR1]display ip routing-table
[AR1]display current-configuration | include static
AR3：
[AR3]undo ip route-static 192.168.1.0 24 23.1.1.2
[AR3]undo ip route-static 12.1.1.0 24 23.1.1.2
[AR3]ip route-static 0.0.0.0 0.0.0.0 23.1.1.2

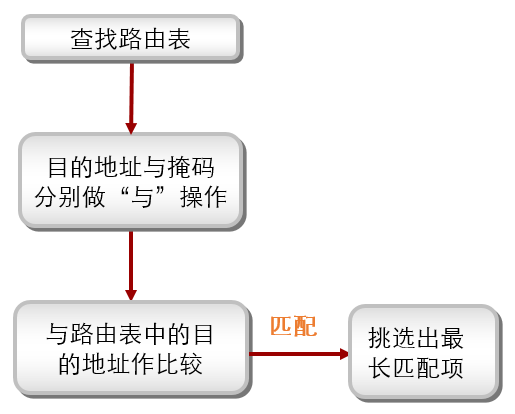

四、最長匹配原則
4.1、舉例一

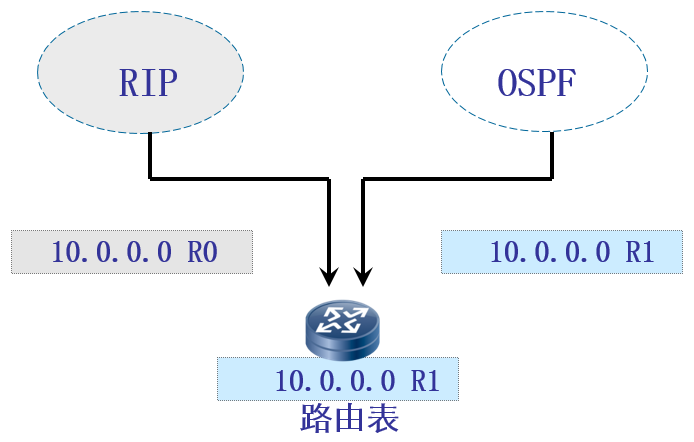

? 當存在多個路由來源時，具有較高優先級（數值越小表明優先級越高）的路由來源提供的路由將被激活，用于指導報文的轉發，
4.2、舉例二

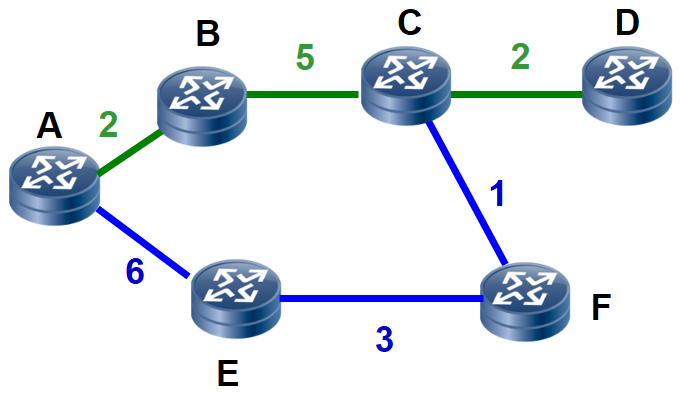

? 路由器A到路由器D有兩條路由：
? Path1： A→B→C→D ，總路由度量是9，
? Path2： A→E→F→C→D ，總路由度量是12，
? 路由器優選較小度量值的路由，并加入到路由表中，
4.3、舉例三
等價路由：ECMP, Equal Cost Multi-Path，同一個路由協議，到同一個目的地有幾條相同度量值的路由時，這些路由都會被加入到路由表中， IP包會在這幾個鏈路上負載分擔，

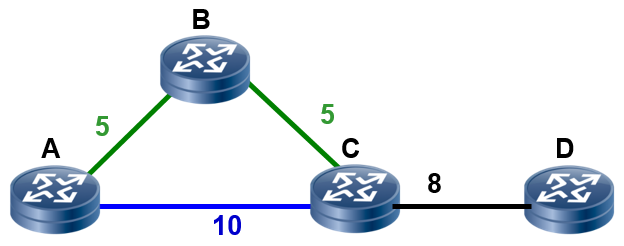

? A到D兩條等價路徑
? A→B→C→D，總開銷5+5+8=18
? A→C→D，總開銷10+8=18
