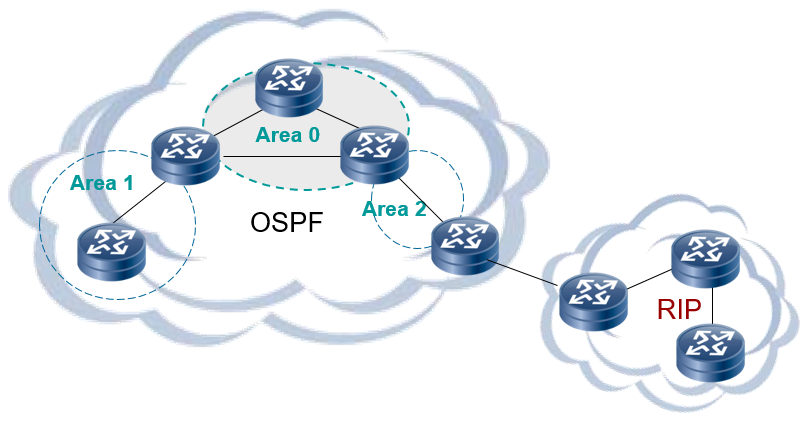

一、開放式最短路徑優先（OSPF）
? 無環路
? 收斂快
? 擴展性好
? 支持認證

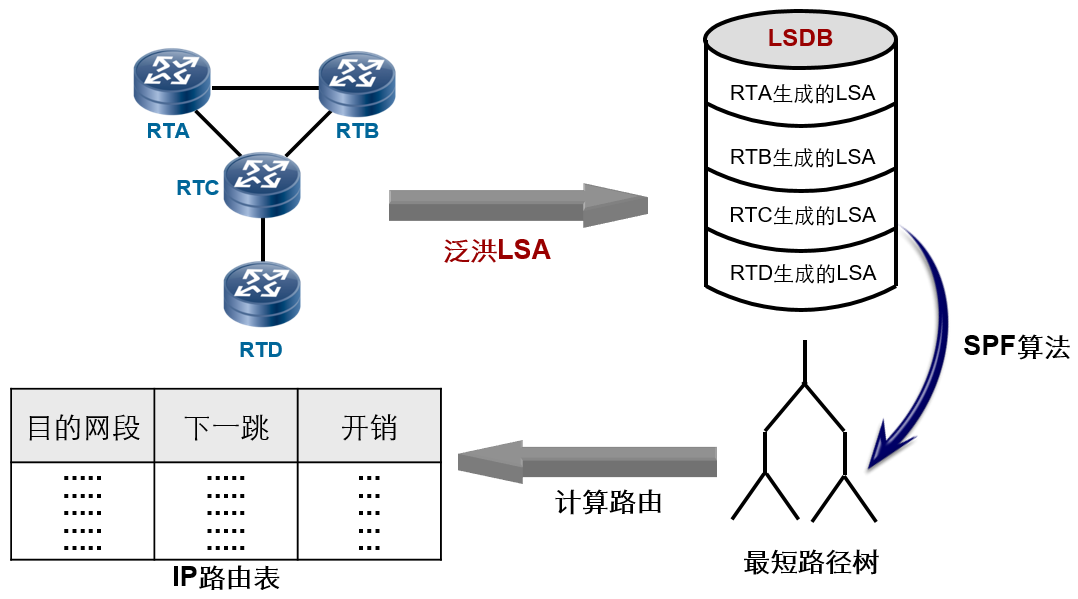

二、OSPF原理介紹
? LSA：Link-State Advertisement（鏈路狀態通告），是鏈接狀態協議使用的一個分組，它包括有關鄰居和通道成本的資訊，LSA被路由器接收用于維護它們的路由選擇表，
? LSDB：Link State DataBase（鏈路狀態資料庫），通過路由器間的路由資訊交換，自治系統內部可以達到資訊同步，即LSDB描述的網路拓撲同步，
三、OSPF協議介紹
? OSPF（開放最短路徑優先）屬于IGP內部網關路由協議，協議基于鏈路狀態演算法，

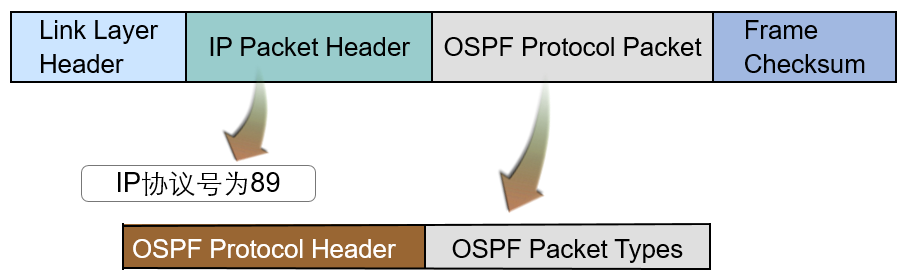

? OSPF直接運行于IP協議之上，使用IP協議號89，

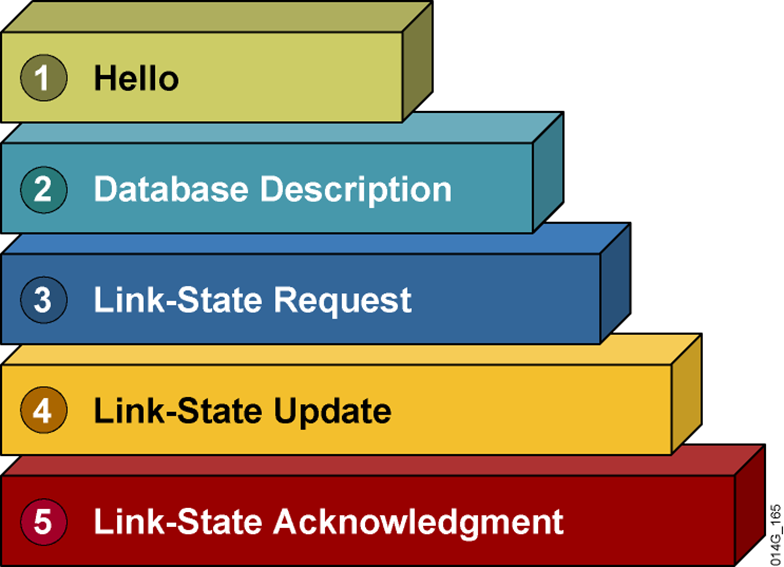

四、OSPF報文型別
? Hello：Hello包，是用來建立鄰居關系的，鄰居關系建立好之后，還會周期性地發送Hello包來維護鄰居關系，
? Database Description：資料庫描述包，包含的是LSA的摘要資訊，
? Link-State Request：鏈路狀態請求包，請求未知的LSA，
? Link-State Update：鏈路狀態更新包，比如說我這臺路由器中，發現鄰居的資料庫中有一條LSA我沒有，我發一個請求包給它獲取未知的LSA，接下來鄰居會把LSA放到更新包（LSU）里面傳給我，
? Link-State Acknowledgment：鏈路狀態確認包，如果我收到鄰居的更新包，那我需要給它一個確認，
>>>Hello不需要確認；Database Description通過DBD確認；Link-State Request通過Link-State Update確認；Link-State Update通過Link-State Acknowledgment確認；

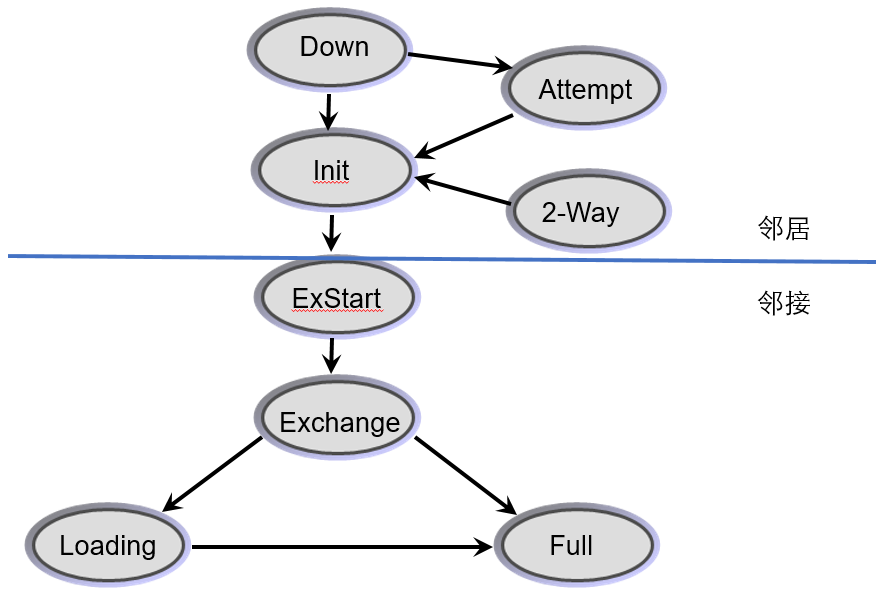

五、鄰居狀態變換
? Down狀態：當前的路由器運行了OSPF，埠剛起來的一瞬間的狀態，還沒有收到Hello包時的狀態，
? Attempt狀態：只存在于NBMA網路中，當一臺設備試圖通過Hello報文去聯系自己的鄰居，但是沒有收到回應報文時，就會將它的鄰居關系設定為Attempt狀態，
? Init狀態：一旦發送Hello包出去，就會進入初始狀態，
? 2-Way狀態：收到鄰居的Hello包了，然后在鄰居的Hello包當中看到自己的Router ID了，則會進入2-Way狀態，雙方建立鄰居關系，2-Way狀態會選DR（指定路由器）和BDR（備份指定路由器），怎么來選？先比較所有路由器的優先級，誰的優先級大，誰就是DR，然后再看RID，誰的優先級大，誰就是DR，次大的就是BDR，其它就是DROTHER，

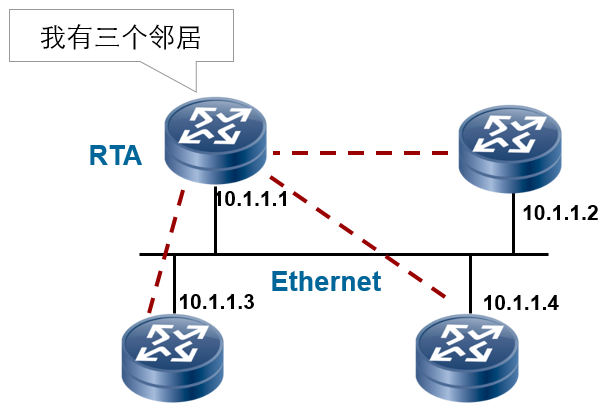

六、鄰居（Neighbor）和鄰接（Adjacency）
七、查看鄰居狀態

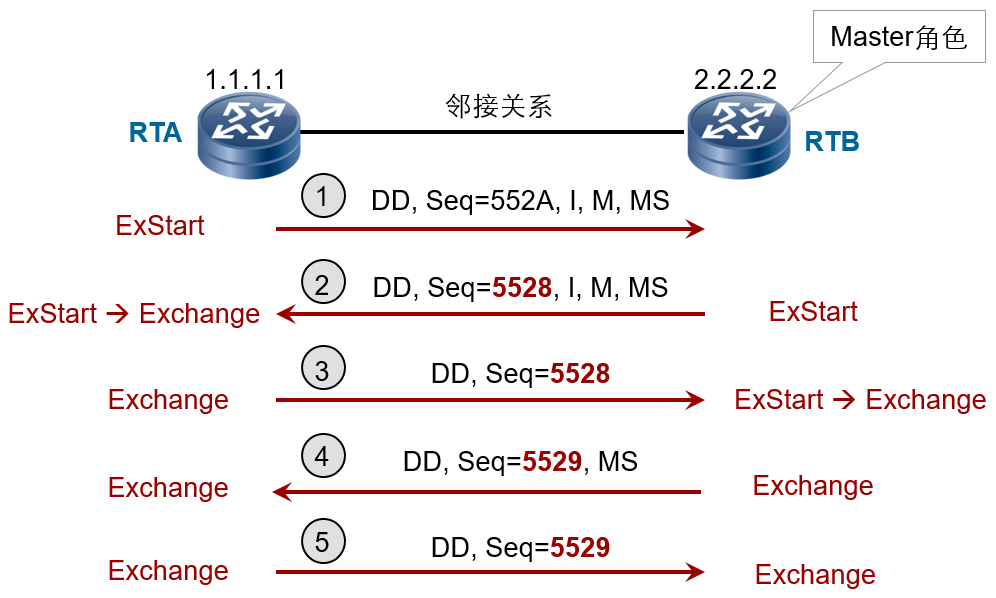

八、資料庫同步
? ExStart狀態：2-Way狀態完成之后，會進入到下一個狀態叫ExStart（準啟動狀態），在這個狀態，它會檢測MTU（Maximum Transmission Unit，最大傳輸單元）是否會一致？如果不一樣的話，會一直卡在ExStart狀態，然后接下來，它會發送FirstDBD，選取主從，主從怎么選？比較所有路由器的RID，誰的RID大，誰就是主，誰的RID小，誰就是從，
? Exchange狀態：主從選取之后，會進入到Exchange狀態，即互動狀態，在Exchange狀態，會互動DBD了，在這個狀態下面，是由主路由器先發送DBD包給從路由器，然后從路由器收到主路由器的DBD包的時候，再給它回應一個DBD包，

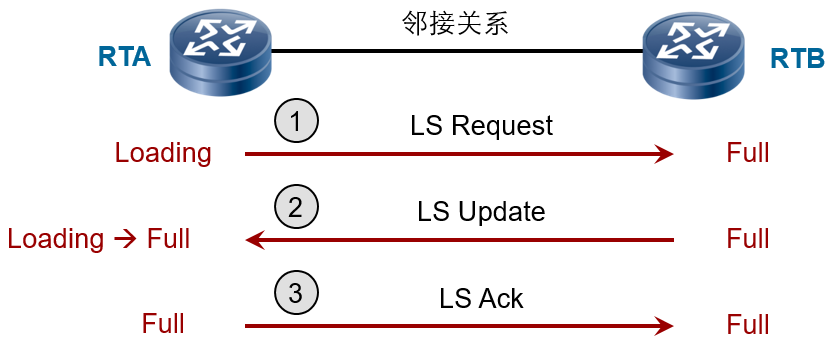

九、建立完全鄰接關系
? Loading狀態：DBD報文交換完成即Exchange done，此時狀態為Loading，
? Full狀態：LSR重傳串列為空，此時狀態為Full，表明鄰接關系建立，
十、查看鄰接關系

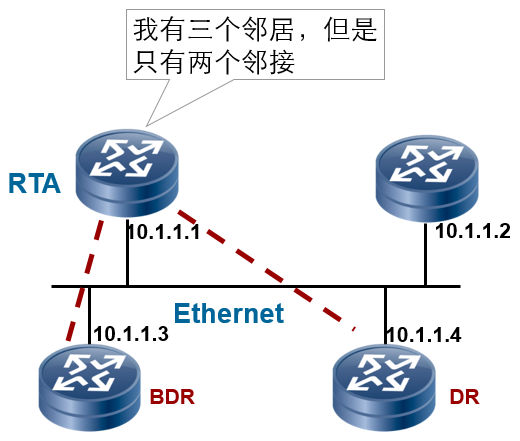

十一、DR和BDR
? 10.1.1.4的Router ID最大，所以它是DR；10.1.1.3的Router ID次大，所以它是BDR；10.1.1.1和10.1.1.2都是DROTHER，
? DROTHER路由器只會跟DR和BDR建立鄰接關系，所以10.1.1.1和10.1.1.2建立的是鄰居關系，

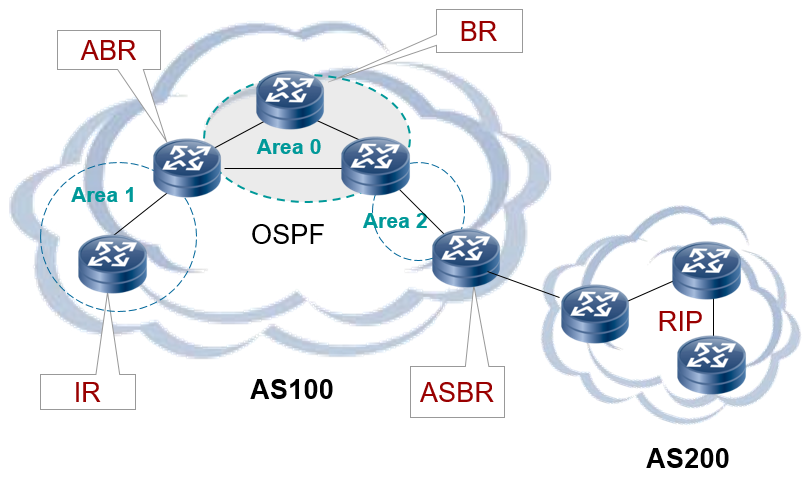

十二、路由器分類
? 區域內路由器IR（Internal Routers）：該類路由器的所有介面都屬于同一個OSPF區域，
? 區域邊界路由器ABR（Area Border Routers）：該類路由器可以同時屬于兩個以上的區域，但其中一個必須是骨干區域，ABR用來連接骨干區域和非骨干區域，
? 骨干路由器BR（Backbone Routers）：至少有一個介面屬于骨干區域，因此，所有的ABR和位于Area0的內部路由器都是骨干路由器，
? 自治系統邊界路由器ASBR（AS Boundary Routers）：位于OSPF自治系統和非OSPF網路之間，
