在 Kubernetes 中實作微服務應用監控

張堅，科大訊飛開發工程師，云原生愛好者，

本篇文章我們基于 Prometheus 和 Grafana 實作微服務應用監控，

KubeSphere 平臺本身提供了監控功能，包括節點狀態、集群資源使用率、Etcd、API Server 等監控，不過缺少了應用級別的監控，

引入依賴包

在應用中引入監控所需要的 jar 包，包含 Prometheus 和 Actuator

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
</dependency>

引入這 2 個包以后就通過 Prometheus 抓取到應用的監控資訊，

修改應用配置，暴露監控埠

management:
  endpoints:
    web:
      exposure:
        include: "*"
      base-path: /
  metrics:
    tags:
      application: ${spring.application.name}

• management.server.port：啟用獨立的埠來提供監控，未配置的情況下共用應用埠；
• management.metrics.tags.xxx：在統計資訊中添加自定義的標簽；
• management.endpoints.web.exposure.include：用于包含我們要公開的端點串列 , 我們這里設定為* 代表所有，
• management.endpoints.web.base-path：用于設定 Promethues 的監控路徑，默認是通過 /actuator/prometheus 訪問，這樣配置以后只需要通過 /prometheus 訪問

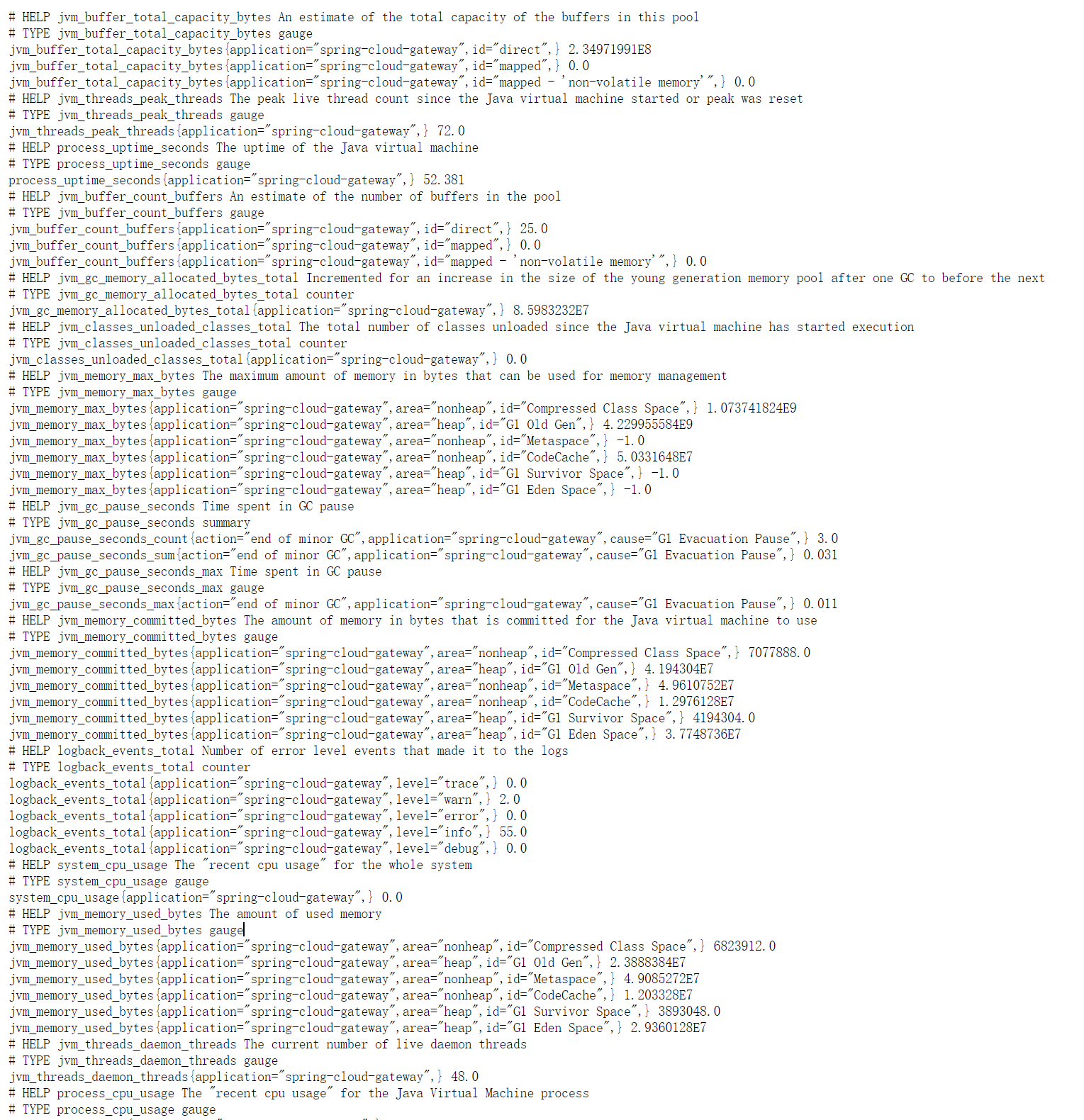

配置完成后重啟服務，通過瀏覽器訪問 localhost:8080/prometheus 即可抓取到 Prometheus 的監控資料，效果如下：

修改 Service 配置

kind: Service
apiVersion: v1
metadata:
  name: spring-cloud-provider-service
  namespace: cloud-demo
  labels:
    app: spring-cloud-provider-service
    micrometer-prometheus-discovery: 'true'
spec:
  ports:
    - name: metrics
      protocol: TCP
      port: 8080
      targetPort: 8080
  selector:
    app: spring-cloud-provider

修改后端服務端的 Service

• 添加了 micrometer-prometheus-discovery: 'true' 這個標簽，方便后面 ServiceMonitor 自動抓取
• 修改 Service 埠映射的名稱未 metrics

創建 ServiceMonitor

安裝 KubeSphere 平臺時已經安裝好了 promethus-operator, ServiceMonitor 是 prometheus-operator 后創建的一種自定義資源，Prometheus 可以通過 ServiceMonitor 自動識別帶有某些 label 的 service ，并從這些 Service 獲取資料，

現在需要讓 Promethus 可以抓取到我們暴露的應用監控，所以需要創建一個如下的 ServiceMonitor，

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: micrometer-demo
  namespace: cloud-demo
spec:
  endpoints:
    - interval: 30s
      path: /prometheus
      port: metrics
  namespaceSelector:
  	matchNames:
  	- cloud-demo
    # any: true
  selector:
    matchLabels:
      micrometer-prometheus-discovery: 'true'

這段 YAML 檔案的意思是抓取 namespace 為 cloud-demo，并設定了 micrometer-prometheus-discovery: 'true' 的 labels 的所有 Service，抓取的埠為 metrics，抓取路徑為 /prometheus，

詳細說明一下各欄位的意義：

• metadata 下的 name 和 namespace 將指定 Service Monitor 所需的一些關鍵元資訊，

• spec 的 endpoints 為服務端點，代表 Prometheus 所需的采集 Metrics 的地址，endpoints 為一個陣列，同時可以創建多個 endpoints，每個 endpoints 包含三個欄位，每個欄位的含義如下：

  • interval：指定 Prometheus 對當前 endpoints 采集的周期，單位為秒，在本次示例中設定為 30s，
  • path：指定 Prometheus 的采集路徑，設定為 /prometheus，這個跟應用中暴露的監聽埠保持一致，
  • port：指定采集資料需要通過的埠，設定為 /metrics 設定的埠為 步驟三 創建 Service 時埠所設定的 name，

• spec 的 namespaceSelector 為需要發現的 Service 的范圍，namespaceSelector 包含兩個互斥欄位，欄位的含義如下：

  • any：有且僅有一個值 true，當該欄位被設定時，將監聽所有符合 Selector 過濾條件的 Service 的變動，
  • matchNames：陣列值，指定需要監聽的 namespace 的范圍，例如，只想監聽 default 和 cloud-demo 兩個命名空間中的 Service，那么 matchNames 設定如下：

  namespaceSelector:
    matchNames:
    - default
    - cloud-demo


• spec 的 selector 用于選擇 Service，
  在本次示例所使用的 Service 有 micrometer-prometheus-discovery: 'true' Label，所以 selector 設定如下：

  selector:
    matchLabels:
      micrometer-prometheus-discovery: 'true'


可以通過 kubectl apply -f micrometer-demo.yml 將其部署到集群中，

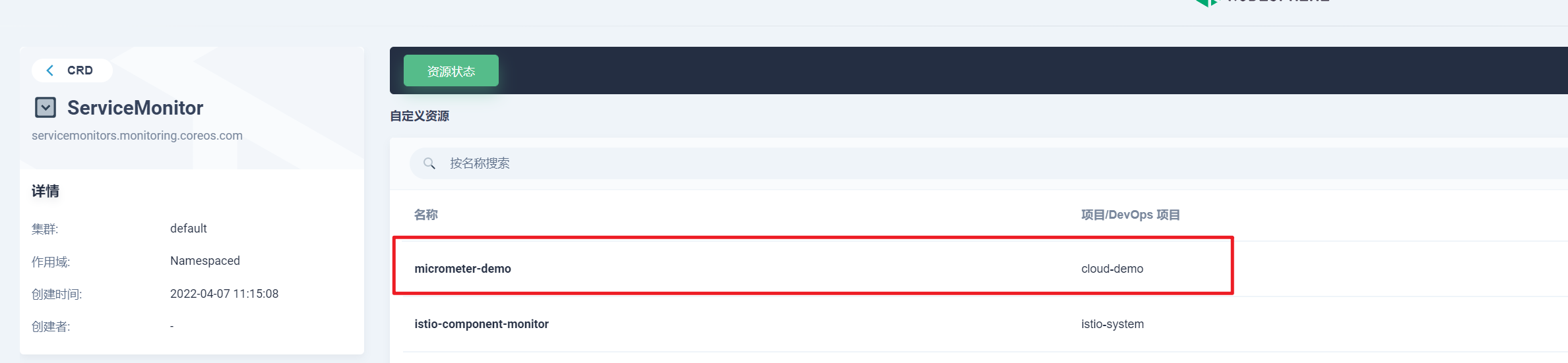

執行成功后可以在集群的 CRD 下面搜索 ServiceMonitor 并打開可以找到我們部署的 ServiceMonitor 配置，如圖所示：

創建自定義監控

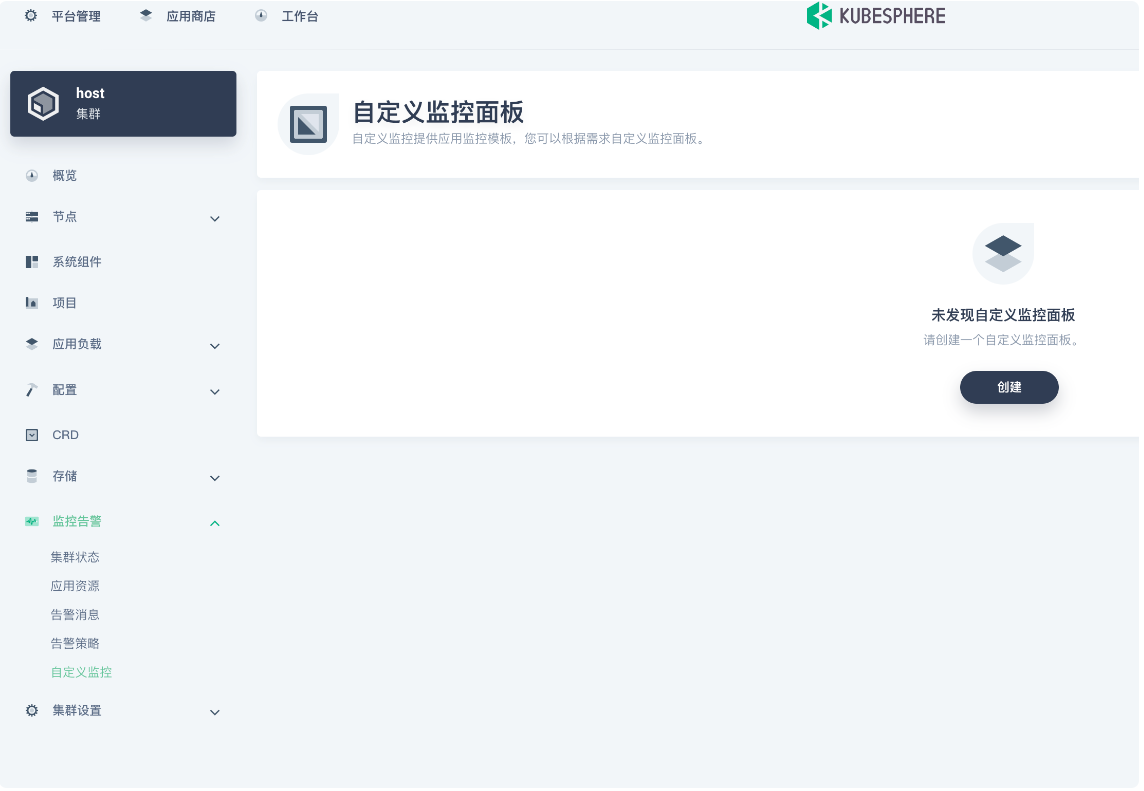

訪問 集群-> 監控告警-> 自定義監控進入，如圖所示：

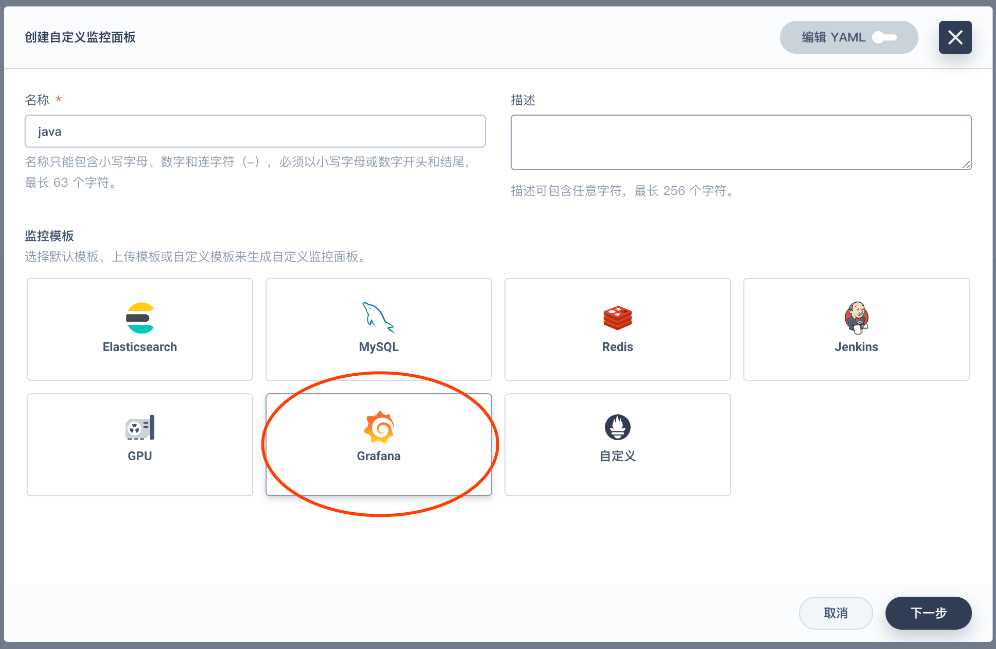

我們點擊創建 可以看到 KubeSphere 已經集成了部分監控面板，這里我們選擇 Grafana，

在下一步后系統會讓我們上傳 JSON 模版，我們可以通過 Grafana 官網下載一些通用的模版配置，這里我們使用的是 [Spring Boot 2.1 Statistics](Spring Boot 2.1 Statistics | Grafana Labs)，在右側可以下載 JSON 檔案，

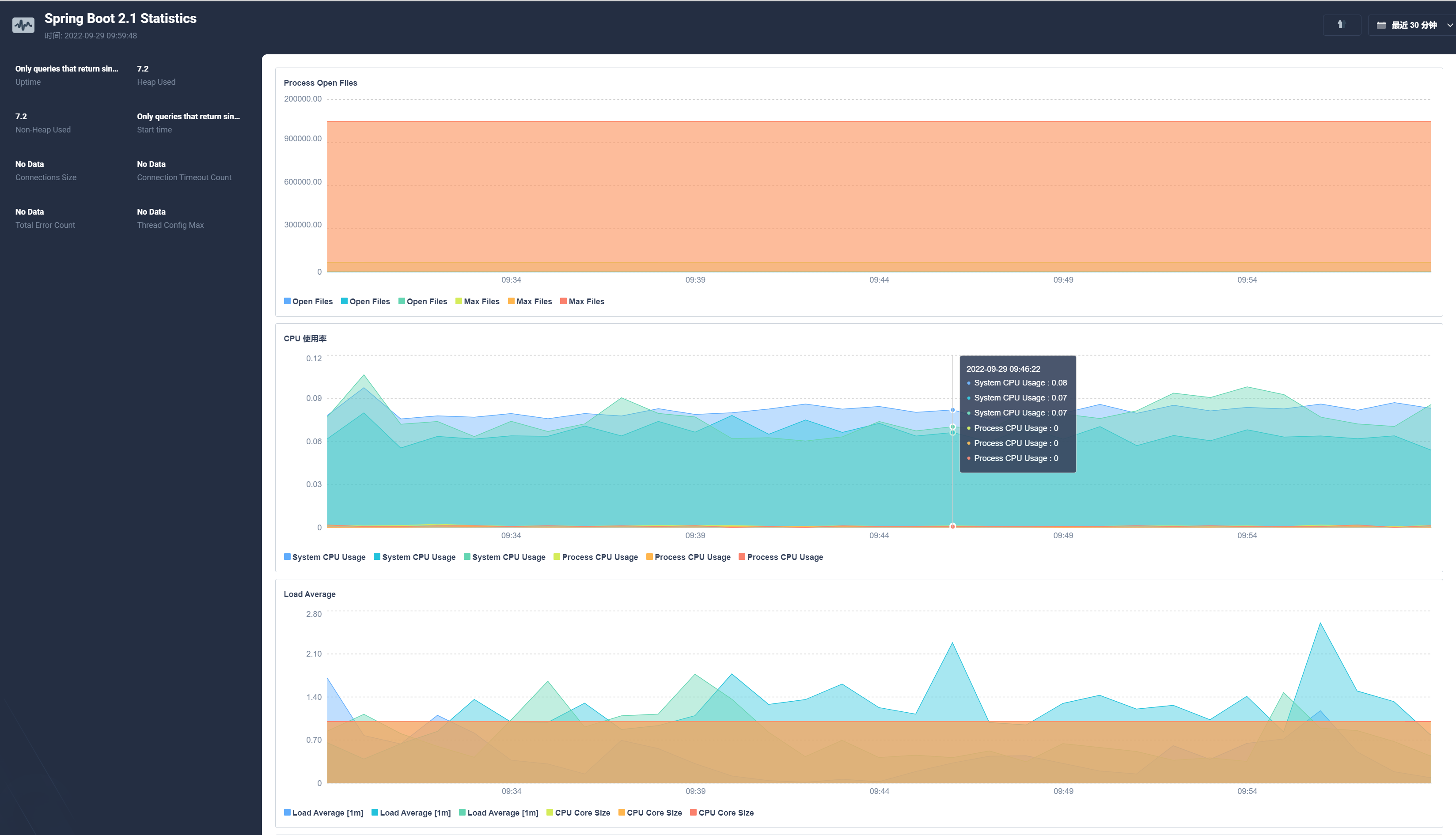

匯入 JSON 后我們就可以看到相關監控指標了，

使用這種方式有個最大問題就是多個應用無法切換，像我們之前部署了 3 個應用在一張圖中顯示就很亂，所以需要通過外部 Grafana 展示監控資料，

使用外部 Grafana 集成

為了方便，我們直接使用 KubeSphere 提供的應用商店功能安裝外部 Grafana，

1. 添加應用倉庫

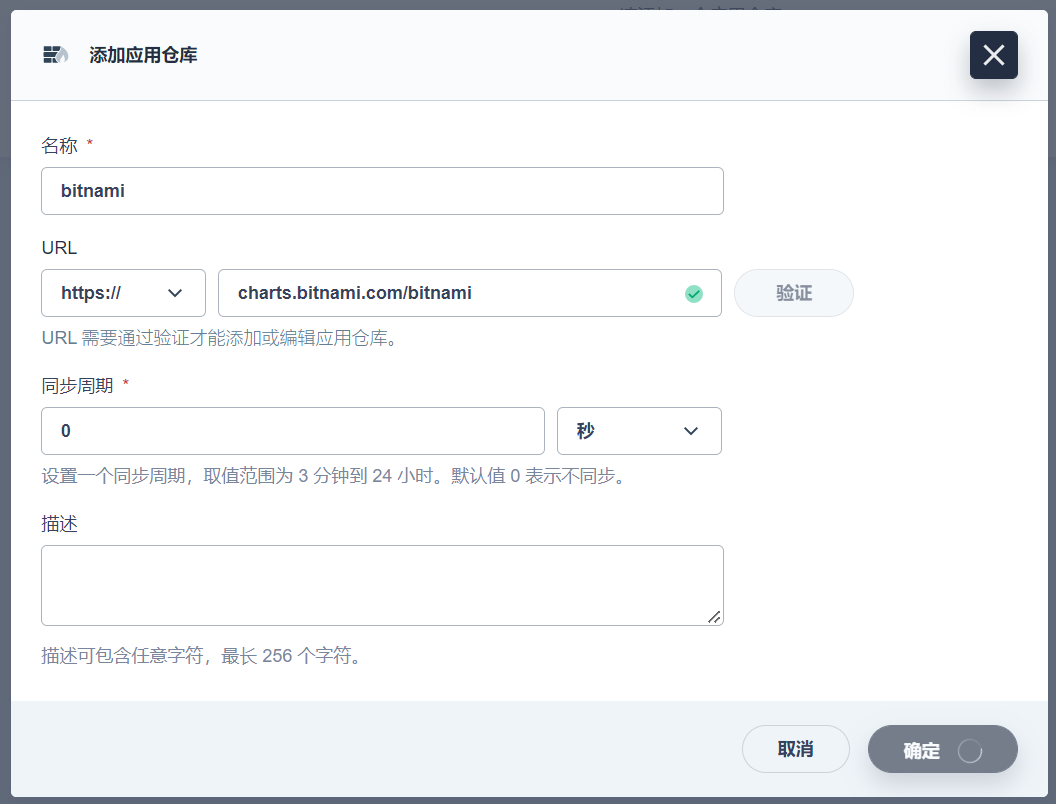

進入企業空間 -> 應用管理 -> 應用倉庫，點擊添加，加入 bitnami 應用倉庫，

2. 安裝 Grafana

• 我們依次打開企業空間-專案-點擊要安裝到的具體專案-點擊應用-點擊右側的創建按鈕；

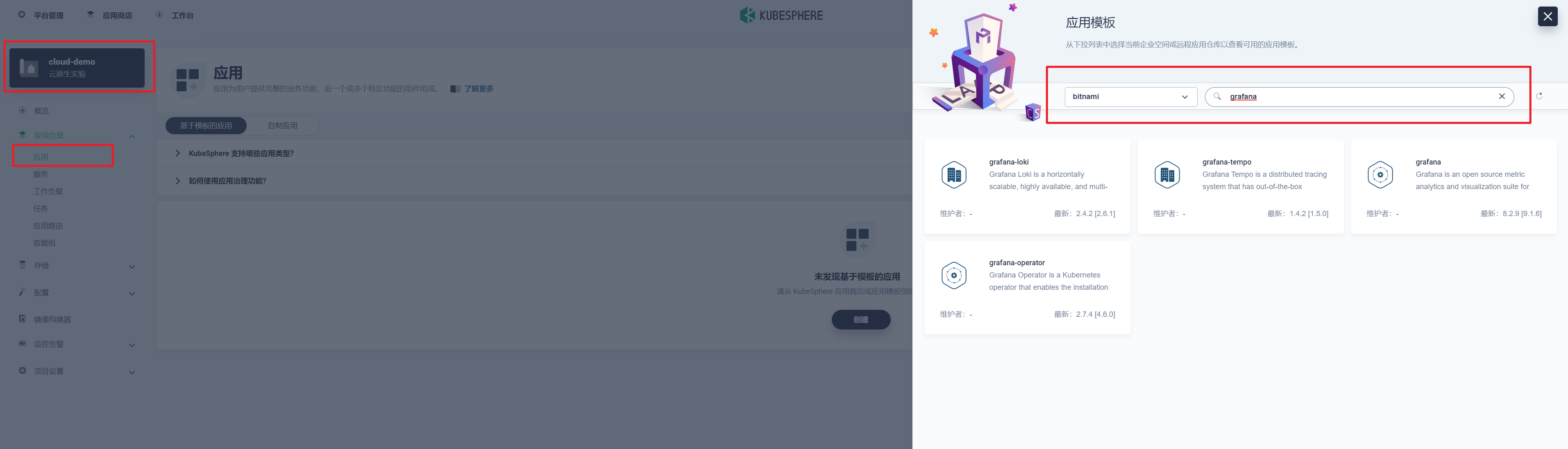

• 彈出對話框中點擊從應用模版，從應用倉庫串列中選擇我們剛剛添加的 bitnami 的倉庫，搜索 Grafana 點擊后安裝即可，

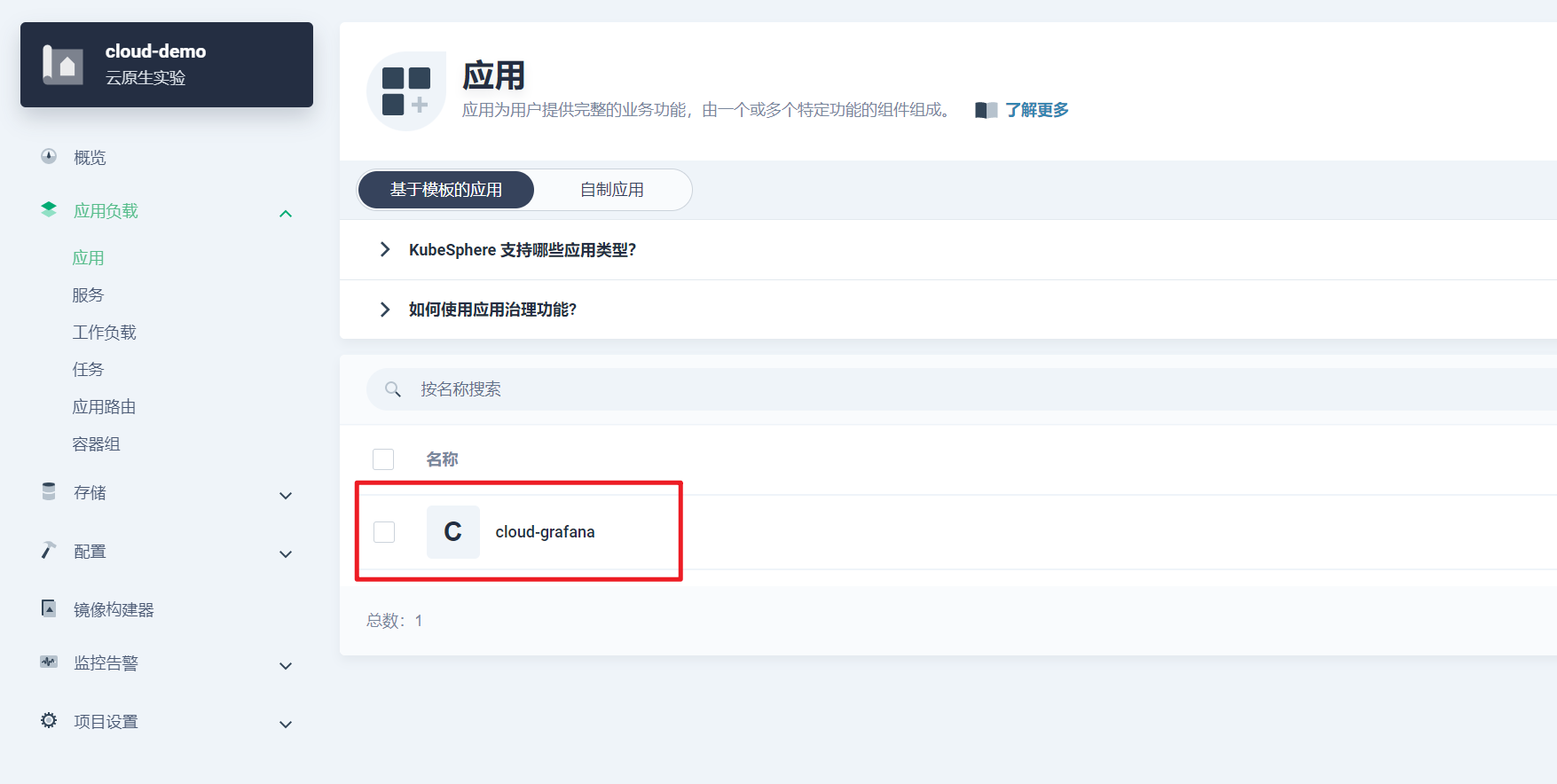

安裝完成后我們在服務里給 grafana 的服務開啟 NodePort 外部訪問，比如我這里的的訪問地址為：http://172.30.10.73:28328/

3. 設定 Grafana 資料源

• 我們使用管理員賬號 admin 登錄進 Grafana，默認密碼可以在專案的保密字典中的 cloud-grafana-admin 中找到；

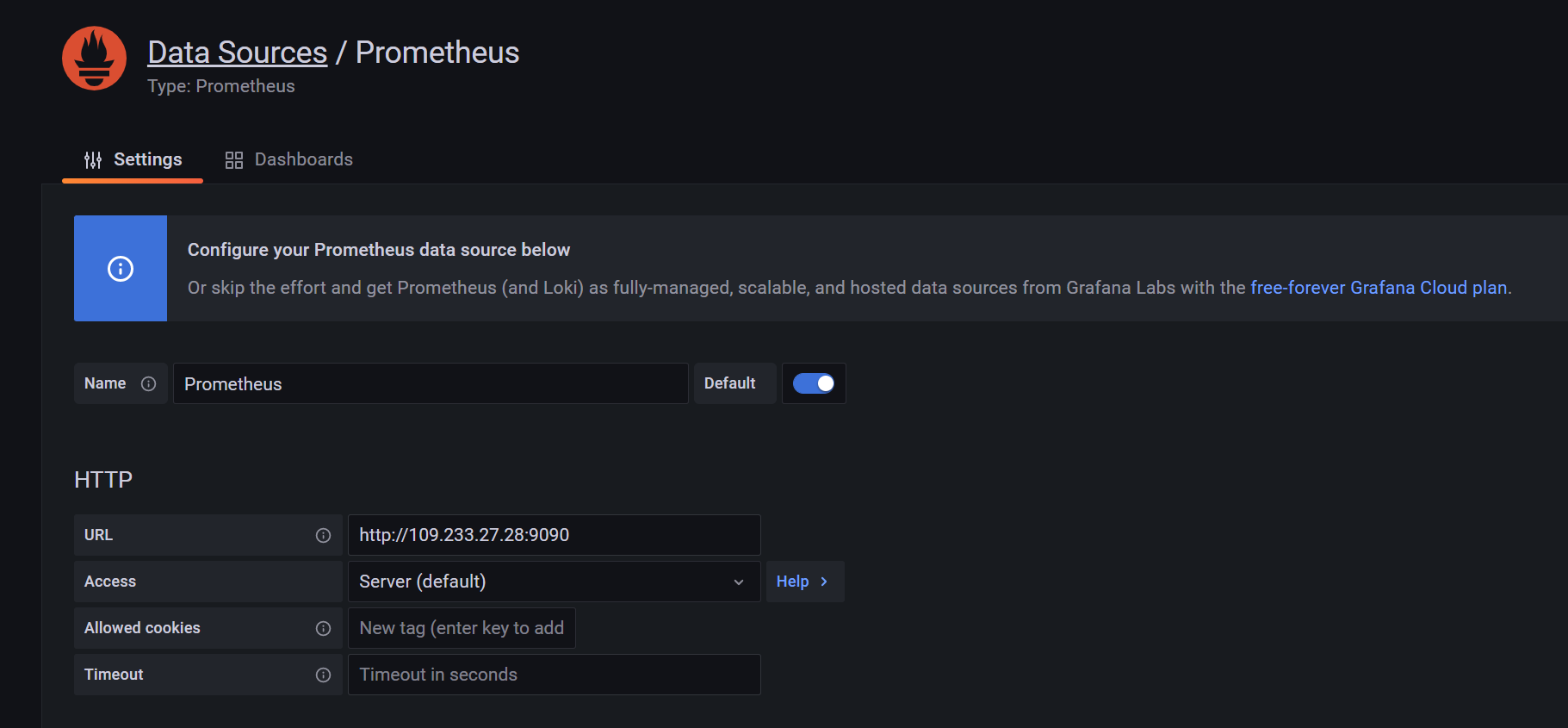

• 登錄后我們點擊左側的小齒輪-datasource 在打開頁面中選擇 Add data source 然后選擇 Prometheus 在 URL 中填入我們上面說到的 Prometheus 的 URL 地址，如圖所示：

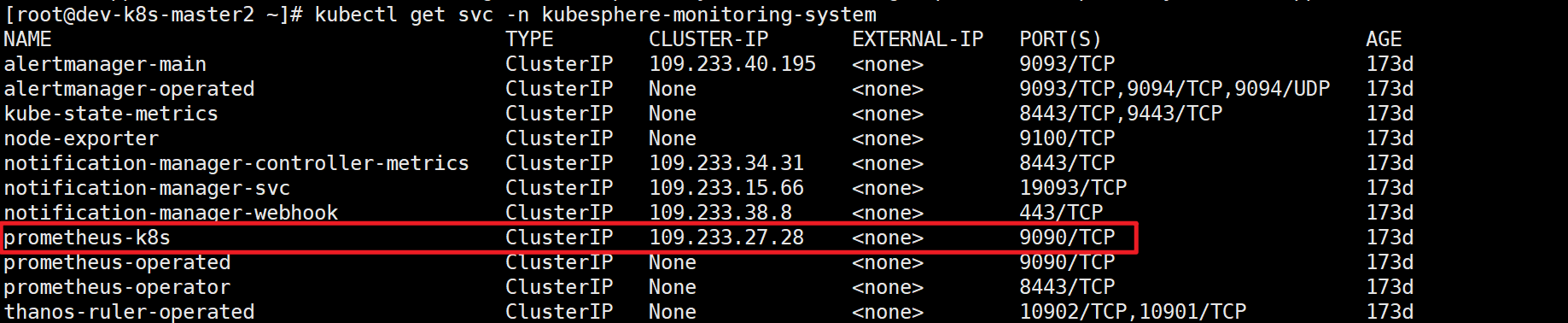

Prometheus 可以通過如下方式找到 kubectl get svc -n kubesphere-monitoring-system

• 填寫后拖到最下面，點擊 save&test，

4. 匯入 Dashbord

• 我們點擊頁面左側?-import；
• 輸入我們從 grafana 官網 獲得的對應的模版的 id 點擊 load（我這里使用的是 Spring Boot 2.1 Statistics | Grafana Labs）；

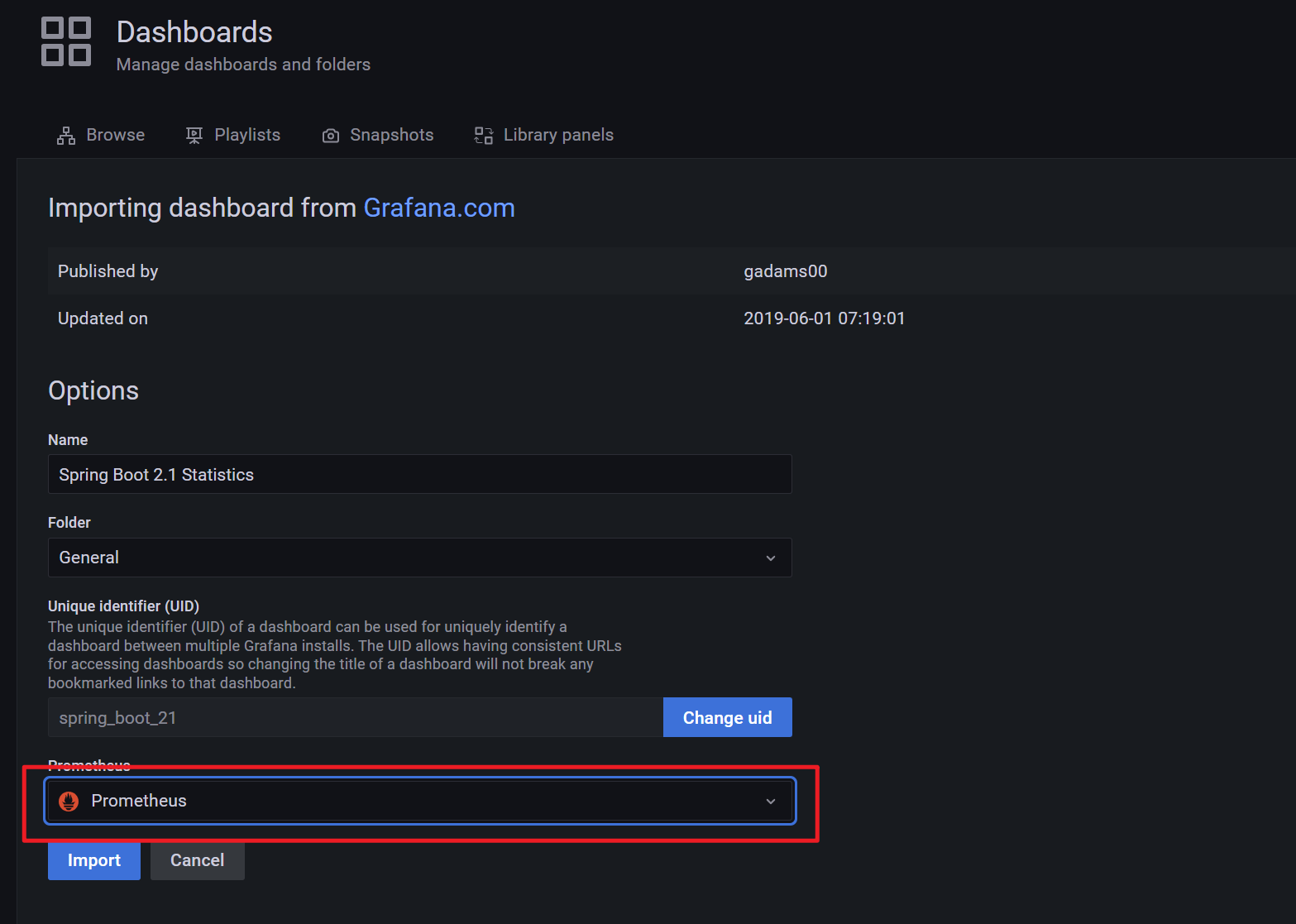

• 在下一步中選擇 Prometheus 為我們配置的資料源 點擊 import 即可，

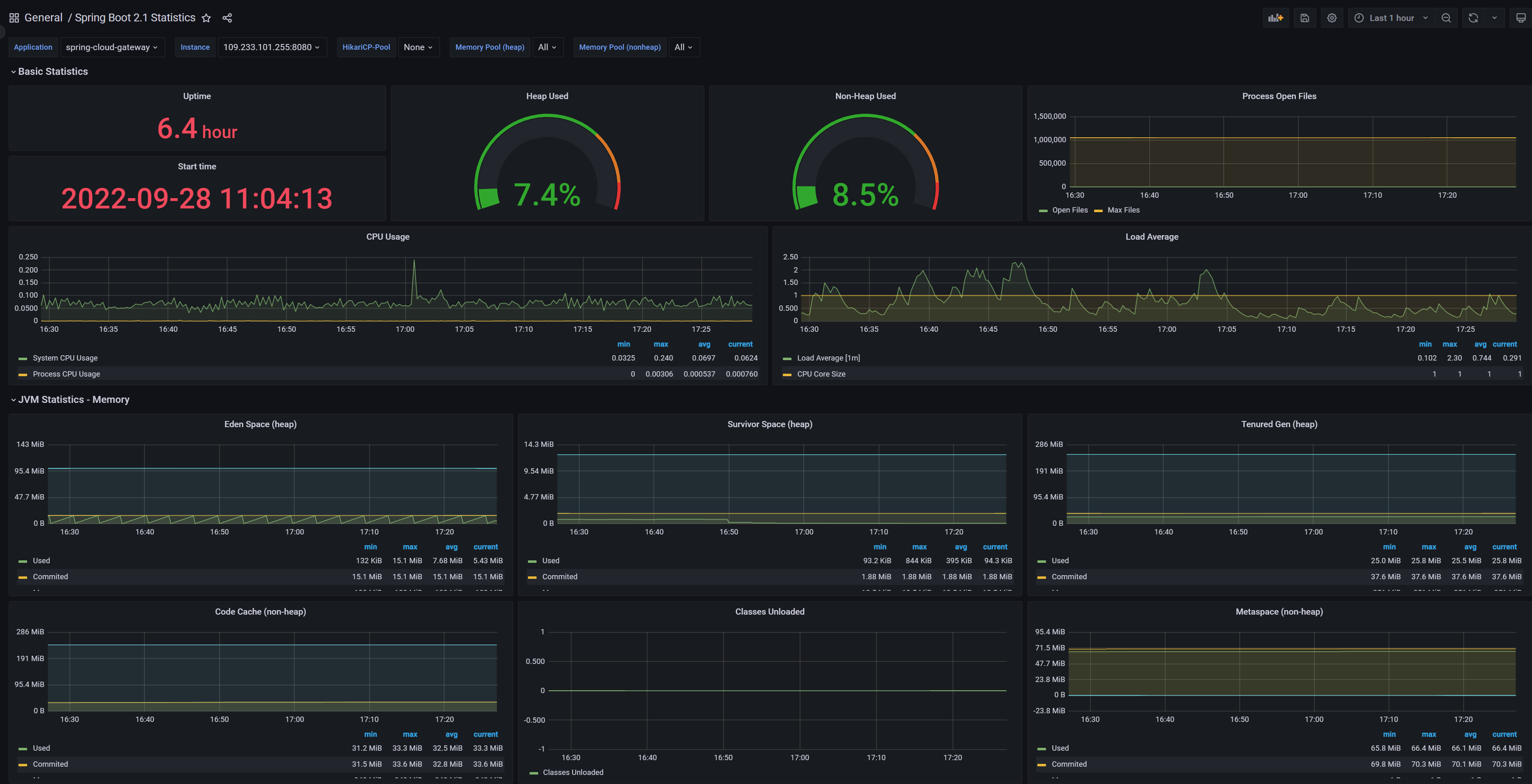

之后我們就可以看到配置的應用監控了，

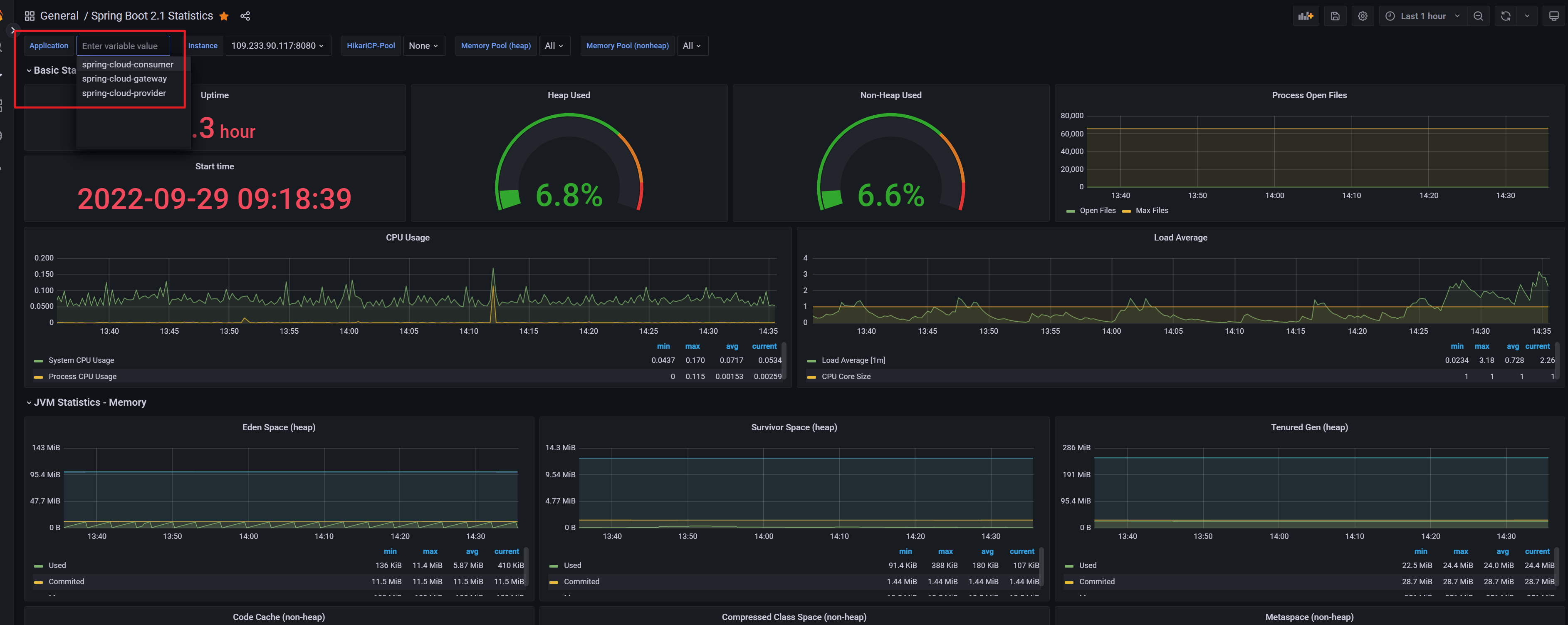

多個應用之間可以通過左上角進行切換，符合預期，

附錄

• grafana 官網
• Spring Boot 2.1 Statistics
• ServiceMonitor
