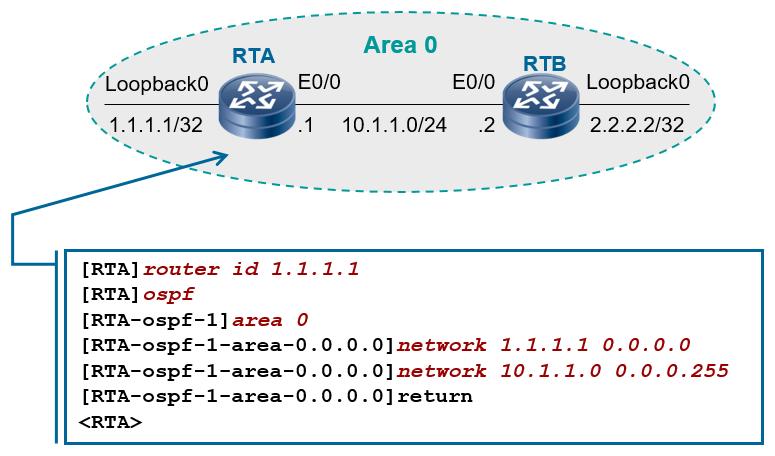

一、單區域OSPF配置
二、DR和BDR

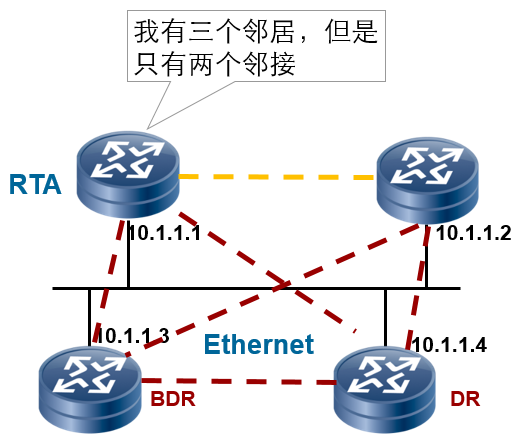

? DR可以減少廣播型網路中的鄰接關系的數量

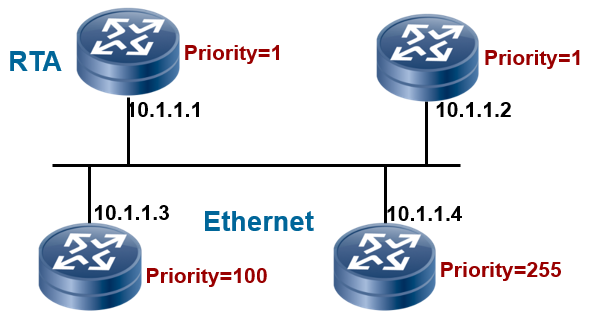

三、DR和BDR的選舉
四、單區域OSPF實驗
? 回環口一般指回環介面， 回環介面是些邏輯的介面，即虛擬的軟體介面，它們并不是真正的路由器介面，在ospf路由協議中配置使用回環介面是為了確保在ospf行程中總有一個激活的介面，回環介面可以用于ospf的配置和診斷，

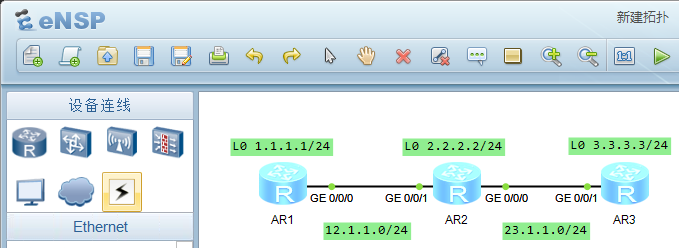

4.1、拓撲圖
? 分別在路由器中拖出3臺AR2220，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，
? AR1/2/3的IP地址配置如下：
AR1：
<Huawei>system-view [Huawei]sysname AR1 [AR1]interface LoopBack 0 [AR1-LoopBack0]ip address 1.1.1.1 24 [AR1-LoopBack0]int g0/0/0 [AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 24 [AR1-GigabitEthernet0/0/0]q
AR2：
<Huawei>system-view [Huawei]sysname AR2 [AR2]int LoopBack 0 [AR2-LoopBack0]ip add 2.2.2.2 24 [AR2-LoopBack0]int g0/0/1 [AR2-GigabitEthernet0/0/1]ip address 12.1.1.2 24 [AR2-GigabitEthernet0/0/1]int g0/0/0 [AR2-GigabitEthernet0/0/0]ip address 23.1.1.2 24 [AR2-GigabitEthernet0/0/0]q [AR2]ping 12.1.1.1 [AR2]ping 23.1.1.3
AR3：
<Huawei>system-view [Huawei]sysname AR3 [AR3]int LoopBack 0 [AR3-LoopBack0]ip address 3.3.3.3 24 [AR3-LoopBack0]int g0/0/1 [AR3-GigabitEthernet0/0/1]ip address 23.1.1.3 24 [AR3-GigabitEthernet0/0/1]q
4.2、配置講解
? 行程ID：

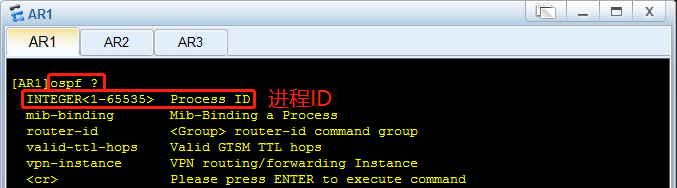

[AR1]ospf ?
1）建議做實驗或者在實際的生產環境里面，同一個區域里面的路由器，行程ID要配置成一樣的，
2）默認的行程ID是1，
4.2.1、router-id

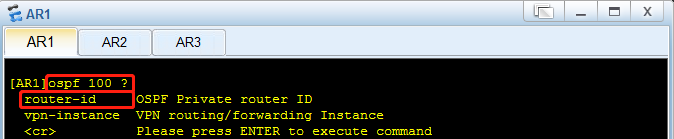

[AR1]ospf 100 ?
1）每個區域內的路由器都會有一個router id，唯一地標識這臺路由器，router id在區域內一定是唯一的，它實際上是一個IP地址，
2）router id可以手工指定（優先級最高，建議使用），如使用回環口來指定：
[AR1]ospf 100 router-id 1.1.1.13）在動態路由協議里，當沒有配置router id時，將選取所有loopback介面上數值最大的ip地址作為router id，
4.2.2、area
[AR1-ospf-100]area ?
[AR1-ospf-100]area 0
1）area 0為骨干區域，
4.2.3、network
? 把路由器的直連介面通告到OSPF中：
1）反掩碼：一般指通配符掩碼，通配符掩碼（wildcard-mask）路由器使用的通配符掩碼與源或目標地址一起來分辨匹配的地址范圍，它與子網掩碼不同，它不像子網掩碼告訴路由器IP地址的哪一位屬于網路號一樣，通配符掩碼告訴路由器為了判斷出匹配，它需要檢查IP地址中的多少位，
[AR1-ospf-100-area-0.0.0.0]network 1.1.1.0 ?
2）命令 network 1.1.1.0 后面跟的是反掩碼：
[AR1-ospf-100-area-0.0.0.0]network 1.1.1.0 0.0.0.255 --0.0.0.255為反掩碼，0代表嚴格匹配，255代表任意匹配，
[AR1-ospf-100-area-0.0.0.0]network 12.1.1.0 0.0.0.255
4.3、完整配置
AR1：
[AR1]ospf 100 router-id 1.1.1.1
[AR1-ospf-100]area 0
[AR1-ospf-100-area-0.0.0.0]network 1.1.1.0 0.0.0.255 --0.0.0.255為反掩碼，0代表嚴格匹配，255代表任意匹配，
[AR1-ospf-100-area-0.0.0.0]network 12.1.1.0 0.0.0.255
AR2：
[AR2]ospf 100 router-id 2.2.2.2
[AR2-ospf-100]area 0
[AR2-ospf-100-area-0.0.0.0]network 2.2.2.0 0.0.0.255 --0.0.0.255為反掩碼，0代表嚴格匹配，255代表任意匹配，
[AR2-ospf-100-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[AR2-ospf-100-area-0.0.0.0]network 23.1.1.0 0.0.0.255
AR3：
[AR3]ospf 100 router-id 3.3.3.3
[AR3-ospf-100]area 0
[AR3-ospf-100-area-0.0.0.0]network 3.3.3.0 0.0.0.255 --0.0.0.255為反掩碼，0代表嚴格匹配，255代表任意匹配，
[AR3-ospf-100-area-0.0.0.0]network 23.1.1.0 0.0.0.255
4.4、驗證
1）查看鄰居狀態

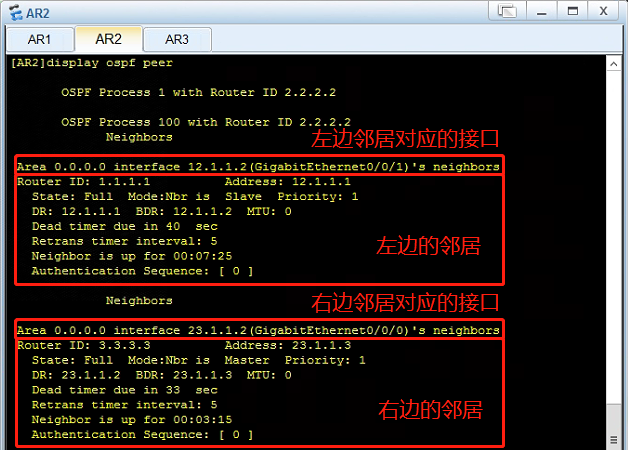

[AR2]display ospf peer
>>>左邊的鄰居：
? State：Full，表明是鄰接關系，
? Slave，表明鄰居是從，我是主，
? DR: 12.1.1.1 BDR: 12.1.1.2，表明AR1是DR，而AR2是BDR，
>>>右邊的鄰居：
? State：Full，表明是鄰接關系，
? Master，表明鄰居是主，我是從，
? DR: 23.1.1.2 BDR: 23.1.1.3，表明AR2是DR，而AR3是BDR，
2）查看鄰居狀態摘要資訊
[AR2]display ospf peer brief
3）查看路由表
[AR1]display ip routing-table

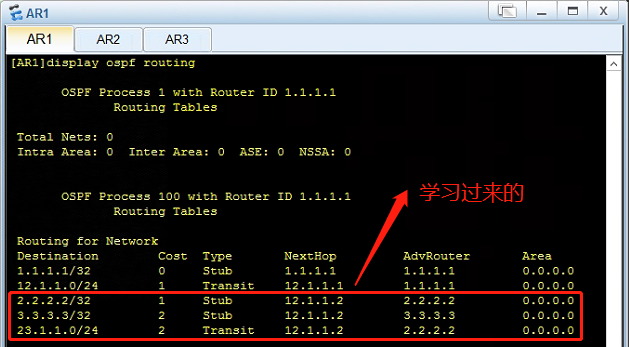

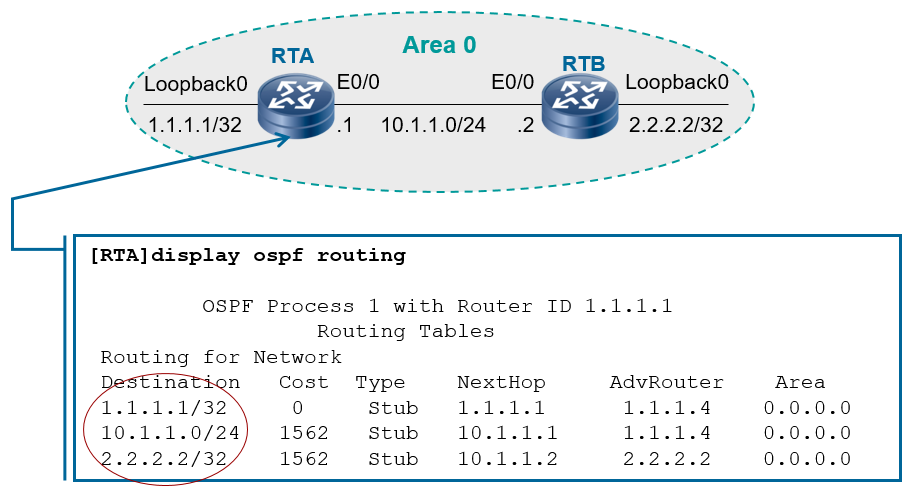

[AR1]display ospf routing --ospf路由

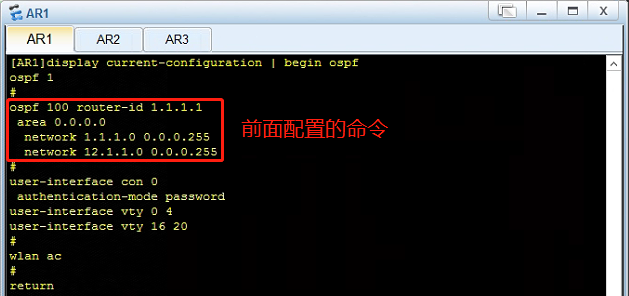

4）檢查ABR上是否正確配置了abr-summary命令
[AR1]display current-configuration | begin ospf
