什么是EVPN？
EVPN（Ethernet Virtual Private Network）是下一代全業務承載的VPN解決方案，EVPN統一了各種VPN業務的控制面，利用BGP擴展協議來傳遞二層或三層的可達性資訊，實作了轉發面和控制面的分離，EVPN還將IP VPN流量均衡和部署靈活的優勢引入到了以太網中，種種優勢使其廣泛應用于大型資料中心二層網路互連場景，
EVPN產生原因
EVPN是為了解決傳統L2VPN的不足而誕生的，傳統L2VPN，以VPLS技術為例，存在的問題如下：
-
無法實作負載分擔：VPLS不支持在多歸網路中流量傳輸的負載分擔；
-
網路資源的消耗較高：一方面，如果大量的站點需要互聯時，PE設備很多會導致網路資源的消耗非常大；另一方面，大量用來學習MAC地址的的ARP廣播報文會網路資源損耗和主機CPU資源浪費，
與VPLS相比，EVPN技術可以解決上述問題：
-

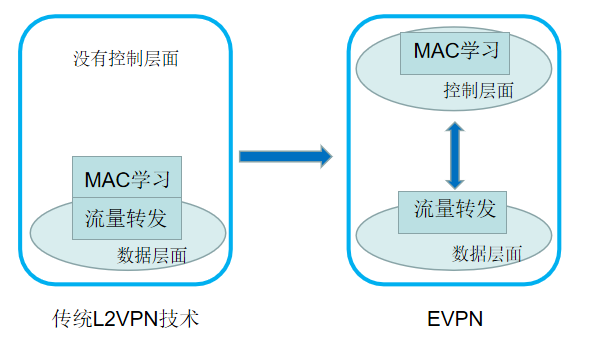

EVPN通過擴展BGP協議使二層網路間的MAC地址學習和發布程序從資料平面轉移到控制平面；
?
編輯
-
通過使用EVPN技術，運營商骨干網上的PE設備之間不再需要建立全連接，因為在EVPN網路中PE設備之間是通過BGP協議實作相互通信的，可以通過部署路由反射器來反射EVPN路由，從而降低網路復雜度，減少網路信令數量；
-
PE設備通過ARP協議和MAC/IP地址通告路由分別學習本地和遠端的MAC地址資訊以及其對應的IP地址，并將這些資訊快取至本地，當PE設備再收到其他ARP請求后，先查找本地快取，若有對應資訊，PE直接回復ARP回應報文，減少網路資源消耗，
EVPN的重要性
部署EVPN具有以下價值：
-
提高鏈路的利用率及傳輸效率：EVPN支持負載分擔，減少網路擁塞；
-
避免全連接造成網路資源的消耗：EVPN支持在公網上部署路由反射器，減少邏輯連接的數量；
-
減少ARP廣播流量造成網路資源的消耗：PE設備通過本地快取的MAC地址資訊，可直接回應本地站點的ARP請求，防止ARP請求的大范圍廣播，

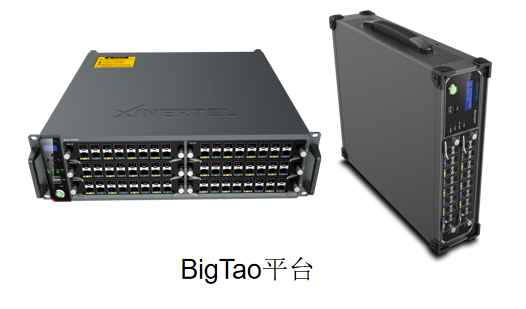

那么對于設備能否支持EVPN協議在各種場景的部署，以及設備對于各種場景的流量轉發能否達標顯得尤為重要，信而泰的2-3層BigTao測驗平臺及2-7層DarYu測驗平臺能夠支持EVPN協議豐富的場景測驗如：
-
EVPN L3VPNv4/L3VPNv6 over SRv6
-
EVPN VPWS over SRv6
-
EVPN VPLS over SRv6
-
EVPN L3VPNv4/L3VPNv6 over MPLS
-
EVPN VPWS over MPLS
-
EVPN VPLS over MPLS
-
...等場景的測驗，
?
編輯
?
編輯

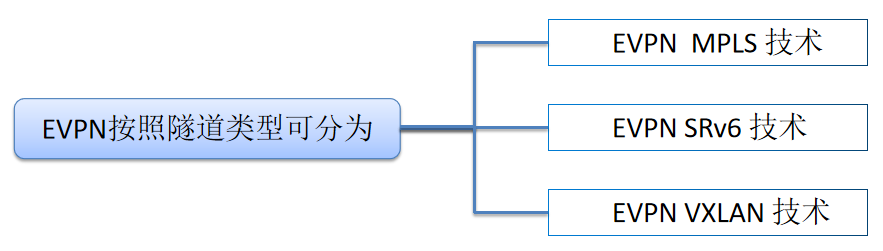

如何進行EVPN測驗？
?
編輯
EVPN SRv6
EVPN over SRv6利用公網的SRv6 BE路徑承載EVPN L2VPN和L3VPN的私網業務資料，PE之間基于控制平面學習MAC/IP地址，采用MP-BGP EVPN路由通告MAC/IP地址可達性；資料轉發平面采用SRv6封裝技術，
信而泰Renix平臺現支持EVPN over SRv6仿真的以下功能：
-
支持EVPN L3VPNv4/L3VPNv6 over SRv6
-
支持EVPN VPWS/VPLS over SRv6
-
支持ISIS SRv6
-
支持SRv6 BE
?
編輯
EVPN VXLAN
原有的VXLAN實作方案沒有控制平面，是通過資料平面的流量泛洪進行VTEP發現和主機資訊（包括IP地址、MAC地址、VNI、網關VTEP IP地址）學習的，這種方式導致資料中心網路存在很多泛洪流量，
為了解決這一問題，VXLAN引入了EVPN作為控制平面，通過在VTEP之間交換BGP EVPN路由實作VTEP的自動發現、主機資訊相互通告等特性，從而避免了不必要的資料流量泛洪，
信而泰Renix平臺現支持VXLAN EVPN仿真的以下功能：
-
支持VTEP自動發現、自動建立VXLAN隧道
-
支持站點多歸屬
-
支持在EVPN路由中包含RD(Route Distinguisher，路由識別符號)來區分不同VXLAN的EVPN路由
-
支持在EVPN路由中包含RT（Route Target，路由目標）來控制EVPN路由資訊的發送和接收
-
IP網路上支持Ingress Replication（頭端復制）組播技術
-
支持手動或自動配置VM之間的系結流
-
支持五種EVPN路由：以太自動發現路由、MAC/IP地址通告路由、集成多播路由、以太網段路由、IP前綴路由
-
支持 Router ID/Interface IP 作為 VTEP 隧道 IP 地址
-
每埠支持100000個虛擬機
EVPN MPLS
EVPN VPWS是一種典型的點到點的業務模型，與VPLS不同的引入了Service-id和EVPL實體，PE之間通過type1的EVI路由來建立本端service-id和遠端的service-id的對應關系，從而建立起點到點的轉發路徑，控制面和轉發面流程和EVPN VPLS類似，同樣支持：多歸多活，負載分擔，快速收斂，
信而泰Renix平臺現支持EVPN over MPLS仿真的以下功能：
-
支持EVPN VPWS over MPLS
-
支持EVPN VPLS over MPLS
-
支持EVPN L3VPN over MPLS
-
MPLS協議支持LDP MPLS、ISIS SR、OSPF SR
-
IGP協議支持OSPFv2、ISIS
應用場景
EVPN VPWS over MPLS測驗場景：
EVPN-VPWS在EVPN業務架構基礎上提供了一種P2P的L2VPN服務方案，此方案復用并簡化了原有的EVPN技術，使用MPLS隧道技術穿越骨干網，為AC（Attachment Circuit）之間的連接提供無需查找MAC轉發表項的二層報文轉發方式，
?
編輯

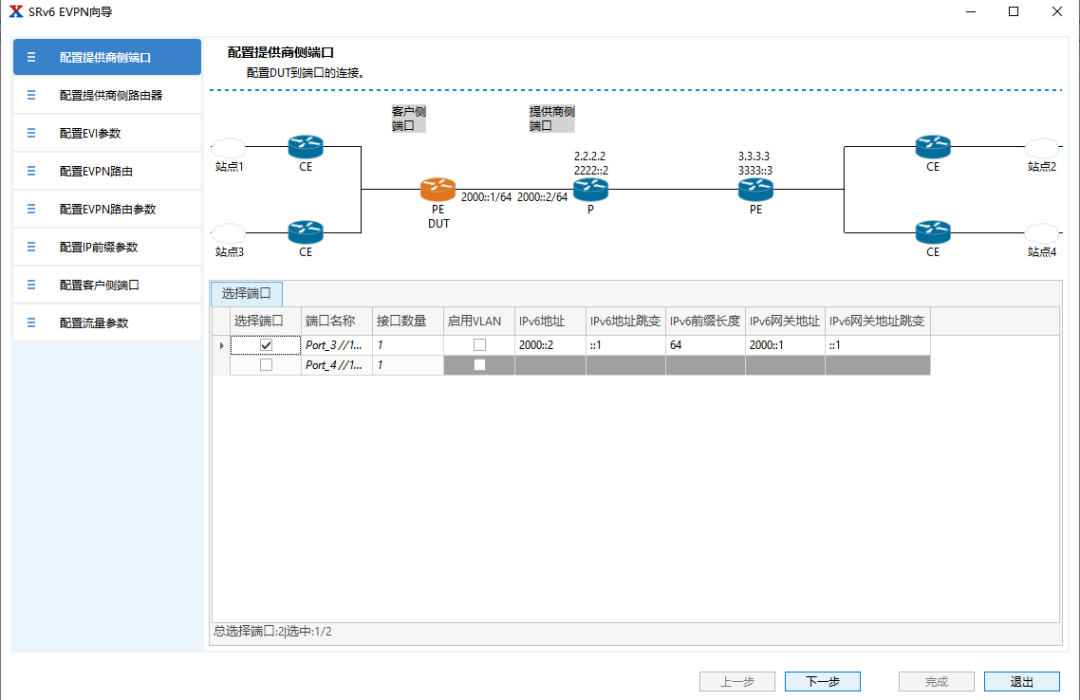

拓撲說明：
-
本例使用測驗儀上的Port1（作為提供商側埠，模擬PE以及PE連接的提供商側VPN站點）和Port2（作為客戶側埠，模擬客戶側VPN站點），
-
EVPN實體名稱evpna，
-
各個PE的EVPN實體evpna的RD值分別為100:1、200:1，RT值均為1:1，

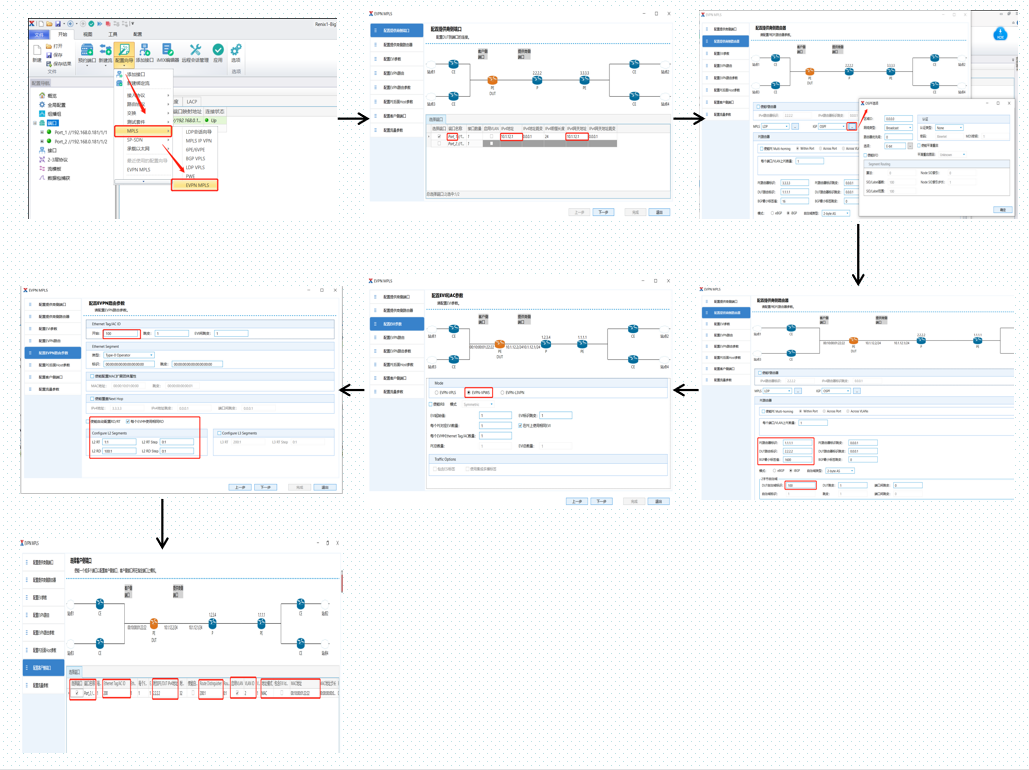

操作步驟：
?
編輯

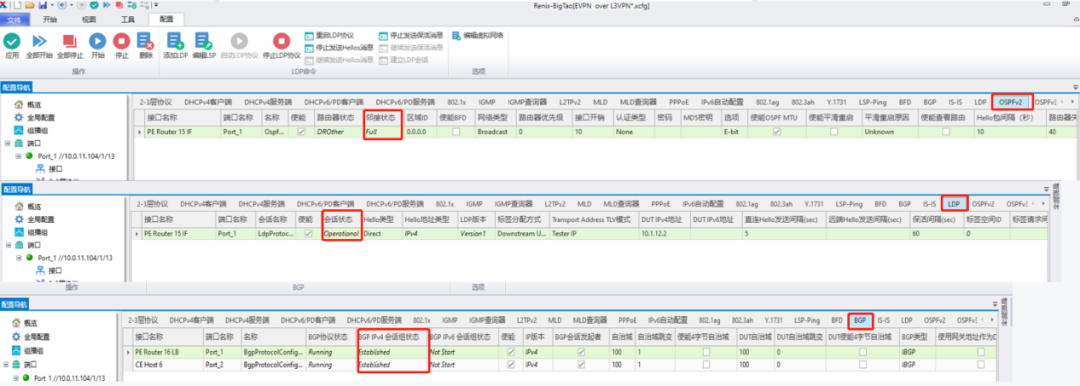

查看：啟動所有協議后查看各協議狀態，
?
編輯
流量發送：在結果區單擊選擇結果視圖 > 默認 > Stream > Stream Block Statistic，Port2接收到Port1發送的流、Port1接收到Port2發送的流，則說明DUT能夠通過配置的MPLS隧道成功轉發流量，
?
編輯
