高通濾波法、微分算子法、神經網路方法實作影像邊緣檢測

邊緣檢測（Edge detection）是影像處理和計算機視覺中的基本問題，邊緣檢測的目的是標識數字影像中亮度變化明顯的點，本文使用多種不同的方法，實作對 Lena 肖像的邊緣檢測，研究分析各演算法的效果和優缺點，所涉及的方法如下：

• 高通濾波法

  • 理想高通濾波器
  • Butterworth 高通濾波器
  • 指數高通濾波器

• 微分算子法

  • Roberts 算子
  • Sobel 算子
  • Laplacian 算子
  • Canny 算子

• 神經網路方法

  • HED 演算法

高通濾波法

影像中的邊緣或線條等細節部分與影像頻譜的高頻分量相對應，因此采用高通濾波讓高頻分量順利通過，使影像的邊緣或線條細節變得清楚，實作邊緣提取和影像銳化，

常見的高通濾波器包括：理想高通濾波器、Butterworth 高通濾波器、指數高通濾波器等，

理想高通濾波器

理想高通濾波器的傳遞函式 \(H(u, v)\) 滿足下式：

\[H(u,v) = \begin{cases} 1, &D(u,v)>D_0 \cr 0, &D(u,v) \leq D_0 \end{cases} \]

理想高通濾波器只是一種理想狀況下的濾波器，不能用實際的電子器件實作，

Butterworth 高通濾波器

Butterworth 高通濾波器的傳遞函式 \(H(u,v)\) 如下：

\[H(u,v)=\frac{1}{1+[D_0/D(u,v)]^{2n}} \]

式中，\(n\) 為階數，\(D_0\) 為截止頻率，

Butterworth 高通濾波器在高低頻率間的過渡比較平滑，所以由其得到的輸出影像的振鈴現象不明顯，

指數高通濾波器

指數高通濾波器的傳遞函式 \(H(u,v)\) 如下：

\[H(u,v)=\exp\{-[\frac{D_0}{D(u,v)}]^n\} \]

式中，變數 \(n\) 控制從原點算起的傳遞函式 \(H(u,v)\) 的增長率，

指數高通濾波器的另一種常用的傳遞函式如下式所示：

\[H(u,v)=\exp\{[\ln(\frac{1}{\sqrt 2})][\frac{D_0}{D(u,v)}]^n\} \]

代碼實作

為了在頻率域中實作高通濾波，先通過傅里葉變換得到影像的頻譜，根據不同濾波器的不同傳遞函式，對頻率進行相應的過濾，最后再對其進行傅里葉反變換，得到濾波后的影像，

傅里葉變換

img = plt.imread('images/lena.bmp')
fft_shift = np.fft.fftshift(np.fft.fft2(img))	# 變換后將零頻分量移到頻譜中心
fft_img = np.log(np.abs(fft_shift))				# 可視化

實作三種濾波器

def distance(shape):		# 計算每個像素到中心原點的距離
    n, m = shape
    u = np.arange(n)
    v = np.arange(m)
    u, v = np.meshgrid(u, v)
    return np.sqrt((u - n//2)**2 + (v - m//2)**2)

def ideal_filter(shape, d0):
    d = distance(shape)
    mask = d > d0
    return mask.astype(int)

def butterworth_filter(shape, d0, order=1):
    d = distance(shape)
    mask = 1 / (1 + (d0 / d)**(2 * order))
    return mask

def exponential_filter(shape, d0, order=1):
    d = distance(shape)
    mask = np.exp(-(d0 / d)**order)
    return mask

濾波后進行傅里葉反變換

ifft_shift = np.fft.ifftshift(fft_shift * mask)
ifft_img = np.abs(np.fft.ifft2(ifft_shift))

運行結果及分析

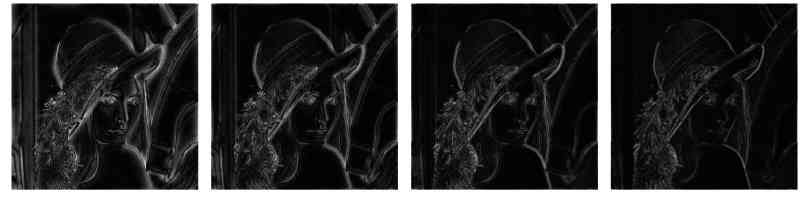

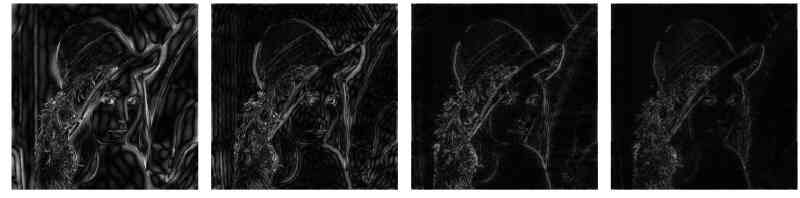

下圖中，從上到下依次展示了使用理想高通濾波器、Butterworth 高通濾波器和指數高通濾波器對 Lena 進行邊緣檢測，在不同的截止頻率 \(D_0\) 下（10、20、40、80）所得到的頻譜圖以及濾波后的影像輸出，

通過對比可以發現，使用理想高通濾波器得到的結果有明顯的振鈴現象，而 Butterworth 高通濾波器和指數高通濾波器的結果相近，均具有較好的效果，從頻譜圖中也可以看出，理想高通濾波器對頻率的截斷非常陡峭，在臨界點發生了突變，而后兩者的濾波比較平滑，是一種在高低頻率間逐漸過渡的程序，

微分算子法

針對由于平均或積分運算而引起的影像模糊，可用微分運算來實作影像的銳化，微分運算是求信號的變化率，有加強高頻分量的作用，從而使影像輪廓清晰，

常見的邊緣檢測算子包括：Roberts 算子、Sobel 算子、Laplacian 算子、Canny 算子等，各種算子的存在就是對這種導數分割原理進行的實體化計算，是為了在計算程序中直接使用的一種計算單位，實際使用時，通常用各種算子對應的模板對原圖進行卷積運算，從而提取出影像的邊緣資訊，

上述各算子的具體定義就不展開贅述了，具體可以參考相關書籍或文章，這里通過一張表對這些算子進行簡要的介紹和比較，

代碼實作

Roberts、Sobel 以及 Laplacian 算子方法均為手工實作：先根據不同算子對應的模板，分別定義對單個像素塊的卷積運算函式，然后在影像上滑動模板，呼叫該函式計算每一個卷積塊，最終得到經過各算子微分后的輸出影像，對于 Canny 算子，由于其實作程序比較復雜，這里選擇直接呼叫 OpenCV 中的 Canny() 函式，

實作前三種算子

def roberts_operator(block):
    kernel1 = np.array([[1,0], [0,-1]])
    kernel2 = np.array([[0,-1], [1,0]])
    return np.abs(np.sum(block[1:,1:] * kernel1)) + np.abs(np.sum(block[1:,1:] * kernel2))

def sobel_operator(block, orientation):		# 水平和垂直兩個方向
    if orientation == 'horizontal':
        kernel = np.array([[-1,-2,-1], [0,0,0], [1,2,1]])
    elif orientation == 'vertical':
        kernel = np.array([[-1,0,1], [-2,0,2], [-1,0,1]])
    else:
        raise('Orientation Error')
    return np.abs(np.sum(block * kernel))

def laplacian_operator(block):
    kernel = np.array([[0,-1,0], [-1,4,-1], [0,-1,0]])
    return np.abs(np.sum(block * kernel))

滑動計算卷積塊

def operator_process(img, operator_type, orientation=None):
    n, m = img.shape
    res = np.zeros((n, m))
    for i in range(1, n-1):
        for j in range(1, m-1):
            if operator_type == 'roberts':
                res[i][j] = roberts_operator(img[i-1:i+2, j-1:j+2])
            elif operator_type == 'sobel':
                res[i][j] = sobel_operator(img[i-1:i+2, j-1:j+2], orientation)
            elif operator_type == 'laplacian':
                res[i][j] = laplacian_operator(img[i-1:i+2, j-1:j+2])
            else:
                raise('Operator Type Error')
    return res

呼叫 OpenCV 中的 Canny 算子

canny_res = cv2.Canny(img, threshold1, threshold2)		# 設定高低閾值引數

運行結果及分析

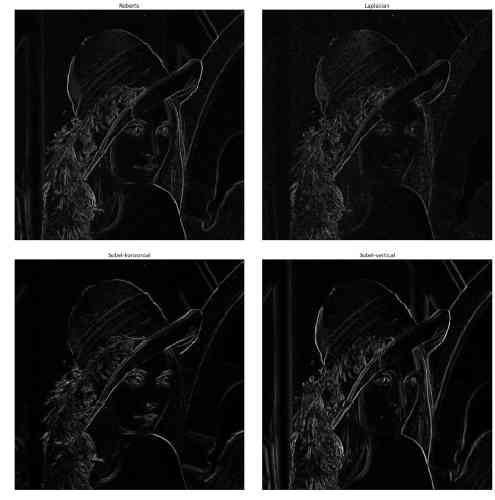

使用 Roberts 算子、Laplacian 算子以及水平和垂直兩個方向的 Sobel 算子進行邊緣檢測所得到的結果如下圖所示：

可以看到，Roberts 算子簡單但有效，已經能實作比較好的邊緣檢測效果；而 Laplacian 算子的效果相對較差，邊緣不是很清晰，還出現了很多噪點；Sobel 算子整體表現也較好，可以明顯地看出水平和垂直兩個方向上結果的差別，前者對水平邊緣回應最大（如眼眶、嘴唇、下巴處），后者對垂直邊緣回應最大（如鼻梁、兩側臉頰處），

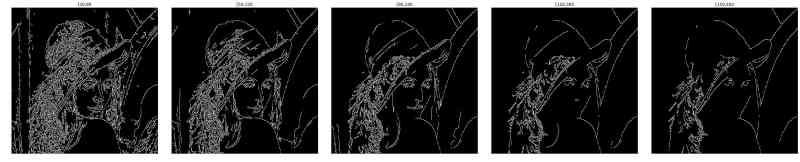

下圖顯示了使用 OpenCV 自帶的 Canny 算子在不同閾值下的輸出結果，其中低閾值 threshold1 依次取 30、50、80、120、150，而高閾值 threshold2 根據 Canny 演算法的推薦，均取為 threshold1 的 3 倍，

低于 threshold1 的像素被認為不是邊緣，高于 threshold2 的像素被認為是邊緣，介于二者之間的則會根據相鄰的像素點進一步確定，從圖中也可以看出，閾值設定得越高，對邊緣的過濾就越嚴格，輸出結果中的邊緣線條也越發稀疏，

噪聲測驗

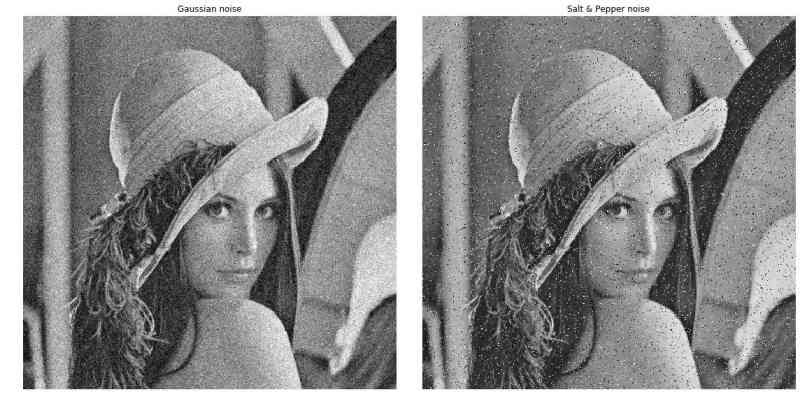

為了進一步研究在有噪聲的情況下各算子的邊緣檢測效果，首先使用 skimage 庫中的函式，對 Lena 加入高斯噪聲和椒鹽噪聲，

img_noise1 = skimage.util.random_noise(img, mode='gaussian')
img_noise2 = skimage.util.random_noise(img, mode='s&p')

然后分別在這兩張有噪聲的影像上應用 Roberts 算子、Sobel 算子（水平方向）、Laplacian 算子和 Canny 算子，得到的結果如下：

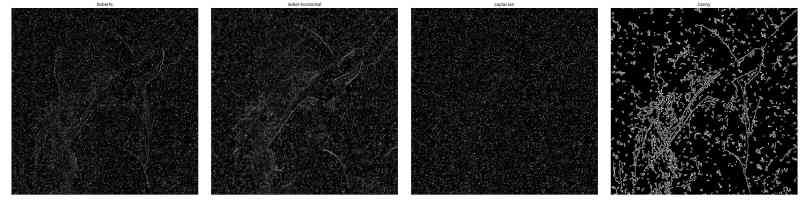

其中，第一行是加入高斯噪聲后各算子的輸出，第二行是加入椒鹽噪聲后各算子的輸出，

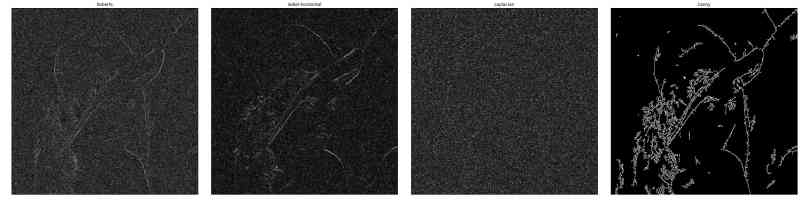

可以發現，Roberts 算子和 Sobel 算子都有一定的抗噪聲能力，從圖中依然可以看出部分邊緣資訊，而在 Laplacian 算子則對噪聲非常敏感，其輸出結果完全看不出任何邊緣，對于 Canny 算子，需要將閾值設定得很高，才能得到比較好的效果，否則大量噪點也會被認為是邊緣，經過多次嘗試，最終將 threshold1 設為 180，將 threshold2 設為 3 * threshold1，得到了上圖中最后一列的結果，

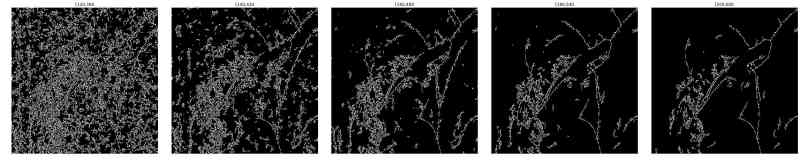

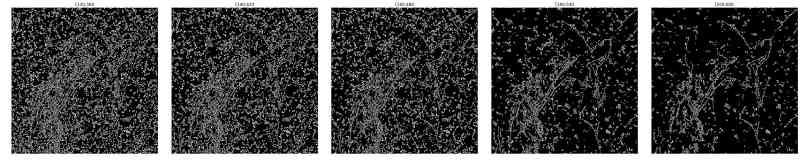

實驗程序中還發現，在相同的閾值條件下，Canny 算子對高斯噪聲的抵抗能力比對椒鹽噪聲的抵抗能力強，下圖展示了當 threshold1 取值為 120、140、160、180、200 時，Canny 算子對加入了高斯噪聲和椒鹽噪聲的影像的邊緣檢測效果：

HED 演算法

2015年，Saining Xie 等人提出了一種基于卷積神經網路的邊緣檢測演算法——Holistically-Nested Edge Detection（HED）演算法，模型使用 VGG-16 作為骨干網路進行多尺度多層級的特征學習，其中 Holistically 的意思是“整體地”，表示該演算法試圖訓練一個 image-to-image 的網路；Nested 則強調在生成的輸出程序中，通過不斷的集成和學習，得到更精確的邊緣預測圖，

HED 演算法具有很多優點，單就預測程序來說，對一張圖片進行邊緣檢測的速度是很快的，使用時，根據圖片的實際內容，可以通過調整合適的超引數從而得到最優尺度的邊緣資訊，另外，由于 HED 本身就是基于神經網路的，因而可以很方便地嵌入其他網路模型中，直接參與各種學習任務的訓練程序，而這點是傳統邊緣檢測方法所不具有的，

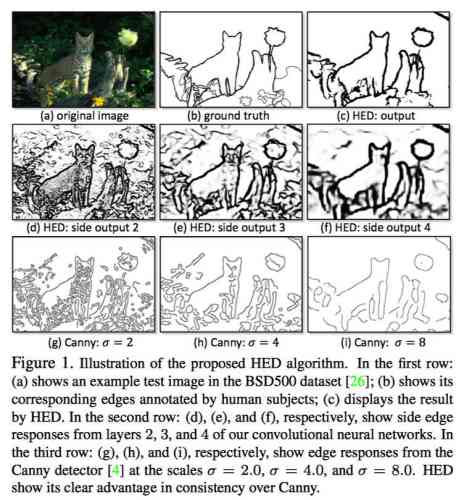

在效果上，HED 演算法也具有優越性，論文中，作者把 HED 和傳統 Canny 演算法進行對比，如下圖所示，可以看到 HED 的效果明顯優于 Canny 演算法，關于 HED 演算法的更多內容請參考論文原文，

代碼實作

這里采用的是 HED 演算法的另一個 PyTorch 實作版本，直接使用了作者提供的預訓練模型進行預測，

運行結果及分析

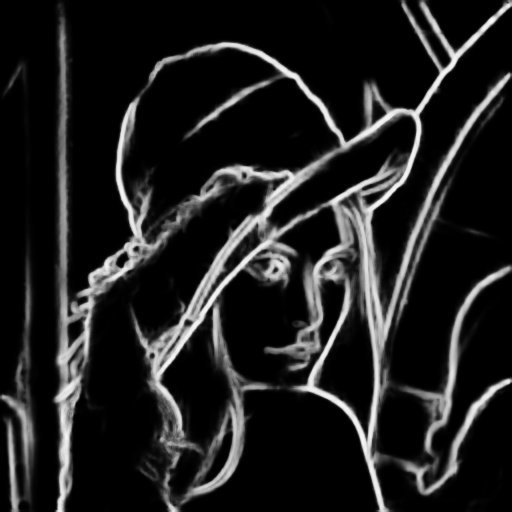

模型在彩色 Lena 影像上的運行結果如下圖所示：

在添加了高斯噪聲和椒鹽噪聲后的影像上，運行結果分別如下所示：

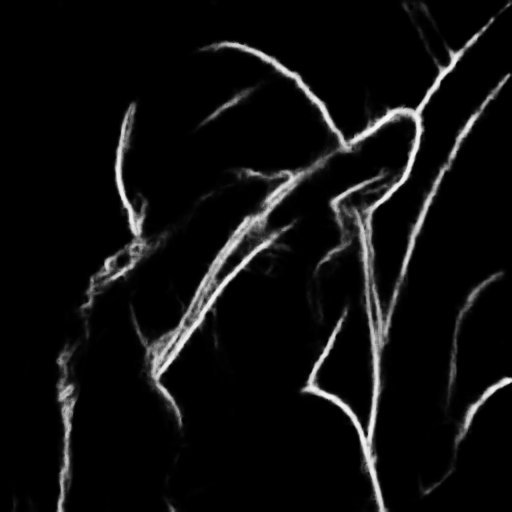

添加高斯噪聲后的 HED 輸出影像

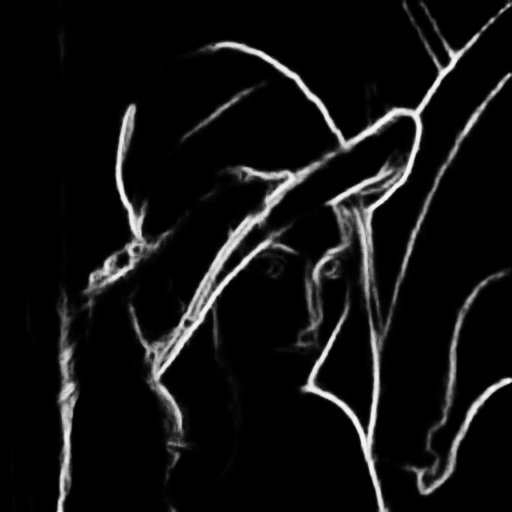

添加椒鹽噪聲后的 HED 輸出影像

可見，雖然 HED 演算法的邊緣線條比較粗，但整體表現還是相當優秀的，尤其是在存在噪聲的情況下，該演算法的效果比前述幾種基于微分算子的方法都要好，

總結

本文通過使用高通濾波法、微分算子法、神經網路方法三大類，共計 8 種不同的方法對 Lena 影像進行了邊緣檢測，將各種方法得到的結果進行橫向比較，并對它們的優缺點和適用場景進行了一定的討論，對于具有引數的演算法，進一步根據引數取值的不同進行了縱向比較，觀察引數對于輸出結果的影響，此外，還通過對原影像添加高斯噪聲和椒鹽噪聲進行噪聲測驗，研究各演算法對兩種噪聲的敏感性，

實驗結果表明，不同演算法由于原理或核心函式的不同，均具有各自的優缺點和適用場景，使用時應根據影像內容和實際需求進行選擇取舍，并通過調整相關引數從而到達最佳的效果，

完整原始碼請見 GitHub 倉庫
