鏈路聚合（Link Aggregation）
??指將多個物理埠匯聚在一起，形成一個邏輯埠，以實作出/入流量吞吐量在各成員埠的負荷分擔，鏈路聚合在增加鏈路帶寬、實作鏈路傳輸彈性和工程冗余等方面是一項很重要的技術，
鏈路聚合的基本原理
??從 PC1 發送幀到 PC2，這些幀會到聚合介面的幀分發器，由聚合的所有物理介面發送，從而實作流量的負載均衡（由于幀長度不同，會導致幀的亂序），
??為了解決亂序問題讓同一個幀（是否為同一個幀由負載分擔模式決定）走同一條物理鏈路（這樣就不是絕對的負載均衡了），
鏈路聚合的模式
1、手動模式（Manual Mode）
??管理員在一臺設備創建出Eth-Trunk，根據自己的需求添加埠，在對端設備執行相應操作，手動模式配置的Eth-Trunk，設備之間不會因建立Eth-Trunk而互動資訊，只會按照管理員的配置執行鏈路捆綁，

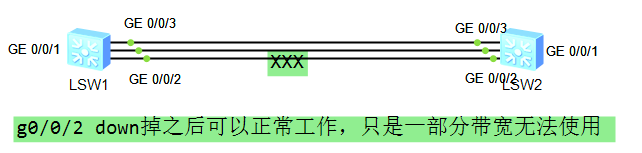

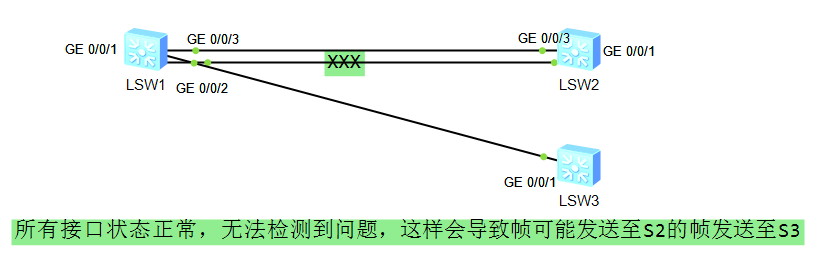

??手動模式建立Eth-Trunk缺乏靈活性，只能通過物理狀態判斷介面是否正常作業，不能發現錯誤配置和鏈接，
2、LACP模式(Link Aggregation Control Protocol，LACP Mode)
??LACP模式是采用LACP協議的一種鏈路聚合模式，設備間通過鏈路聚合控制協議資料單元（Link Aggregation Control Protocol Data Unit，LACPDU）進行互動，通過協議協商確保是同一臺設備，同一個聚合介面的成員，
??LACP模式可以確保手動模式的第二張圖的正常運行，
負載分擔模式
??常見的負載分擔模式：源IP地址、目標IP地址、源MAC地址、目標MAC地址、源目IP地址、源目MAC地址，
??可以配置不同模式將資料流分擔到不同的成員介面上，
鏈路聚合配置
interface Eth-Trunk 1 // 創建Eth-Trunk介面，編號為1
mode manual load-balance // 配置鏈路聚合模式為手動模式 注：先選擇模式后添加埠，否則無法改變模式
load-balance src-dst-ip // 負載分擔模式選擇源目IP
port link-type trunk // Eth-Trunk配置trunk口
port trunk allow-pass vlan all // 允許通過所有vlan
trunkport GigabitEthernet 0/0/1 // 把介面添加到Eth-Trunk，也可以在介面視圖使用eth-trunk 1 添加
// 物理介面有配置無法添加到Eth-Trunk介面，使用：
clear configuration interface GigabitEthernet 0/0/1 // 清除介面配置
// 對端設備使用相應配置
display eth-trunk 1 // 查看Eth-Trunk介面配置
注；根據實際情況配置，上面只是模板，
