一、OSPF多區域

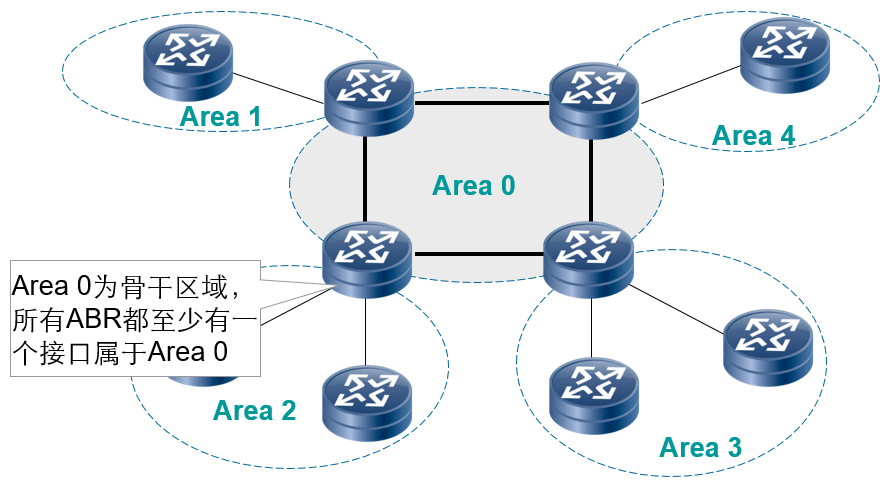

? OSPF多區域的作用：
1）避免骨干域過大，核心路由器壓力過多，
2）每個區別內的LSA均只有自己區域內的，降低了域內的每個路由器的壓力，
3）3類LSA和路由聚合可以有效減少或避免某區域內的路由變化對整網帶來路由震蕩，
二、OSPF多區域配置實驗

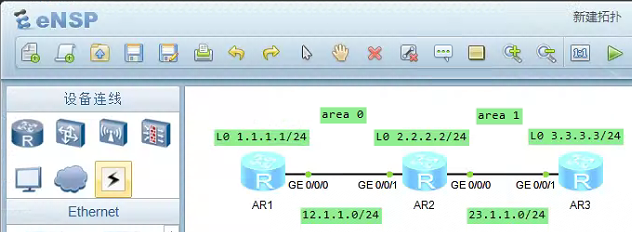

>>>沿用上一節的實驗拓撲及配置，讓AR1和AR2的連接放在Area 0里面，AR2和AR3的連接放在Area 1里面，這樣，AR2就成了區域邊界路由器ABR，

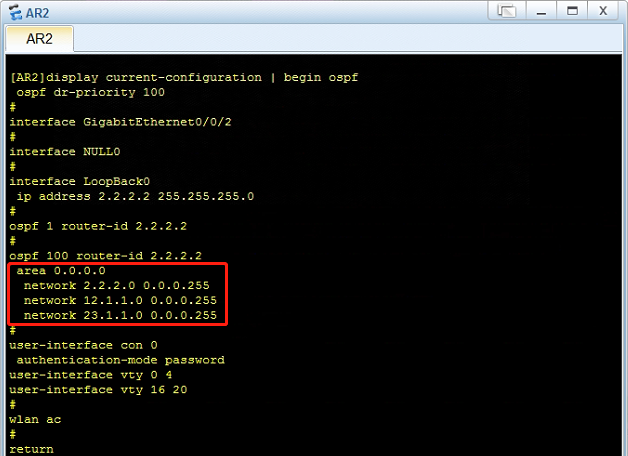

2.1、查看AR2的abr-summary命令
display current-configuration | begin ospf
2.2、配置
1）把AR2上的23.1.1.0網段通告到Area 1里面：
AR2：
[AR2]ospf 100
[AR2-ospf-100]area 0
[AR2-ospf-100-area-0.0.0.0]undo network 23.1.1.0 0.0.0.255
[AR2-ospf-100-area-0.0.0.0]q
[AR2-ospf-100]area 1
[AR2-ospf-100-area-0.0.0.1]net 23.1.1.0 0.0.0.255
2）重新配置AR3：
AR3：
[AR3]undo ospf 100
Warning: The OSPF process will be deleted. Continue? [Y/N]:y
[AR3]display current-configuration | b ospf
[AR3]ospf 100 router-id 3.3.3.3
[AR3-ospf-100]area 1
[AR3-ospf-100-area-0.0.0.1]net 3.3.3.0 0.0.0.255
[AR3-ospf-100-area-0.0.0.1]net 23.1.1.0 0.0.0.255
2.3、驗證

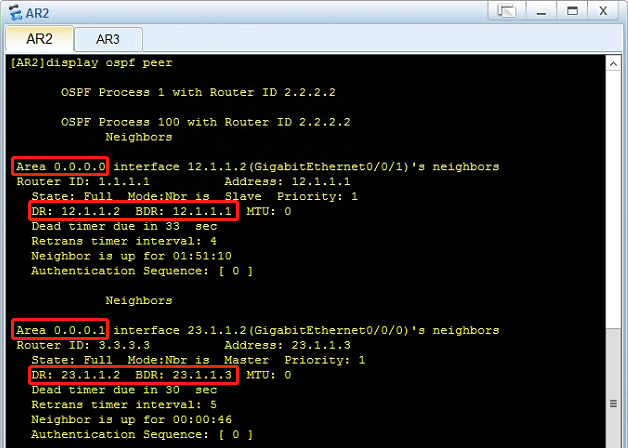

? 在各個路由器上查看鄰居狀態，如AR2：
[AR2]display ospf peer

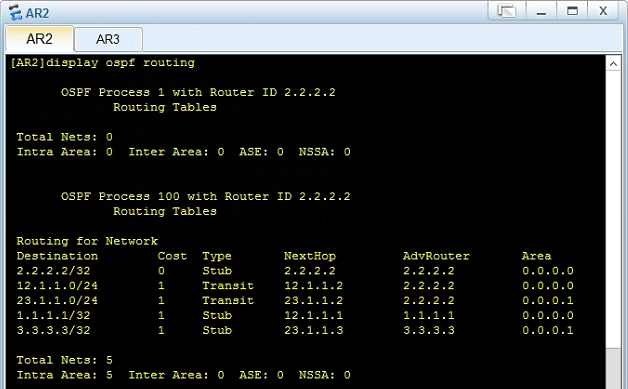

? 在各個路由器上查看OSPF路由表的資訊，如AR2：
[AR2]display ospf routing

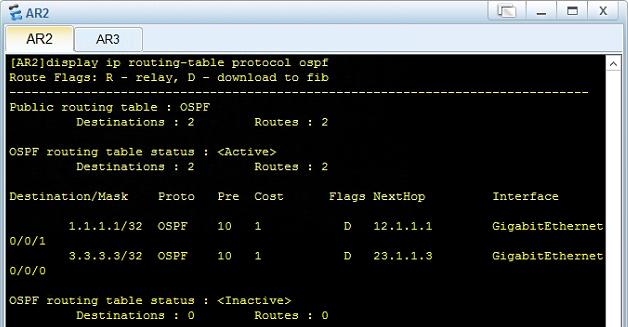

? 查看學到的所有形式路由表，如AR2：
[AR2]display ip routing-table protocol ospf
