作者：何昌濤，北京北大英華科技有限公司高級 Java 工程師，云原生愛好者，

前言

近年來，為了滿足越來越復雜的業務需求，我們從傳統單體架構系統升級為微服務架構，就是把一個大型應用程式分割成可以獨立部署的小型服務，每個服務之間都是松耦合的，通過 RPC 或者是 Rest 協議來進行通信，可以按照業務領域來劃分成獨立的單元，但是微服務系統相對于以往的單體系統更為復雜，當業務增加時，服務也將越來越多，服務的頻繁部署、監控將變得復雜起來，尤其在上了 K8s 以后會更加復雜，那么有沒有一款全堆疊的容器云平臺來幫我們解決這些問題哩？那當然是有的，下面我們一起來揭秘一下吧，

介紹

KubeSphere

KubeSphere 是在 Kubernetes 之上構建的開源容器平臺，提供全堆疊的 IT 自動化運維的能力，簡化企業的 DevOps 作業流，

Pig

Pig 是一個基于 Spring Boot 2.7、 Spring Cloud 2021 & Alibaba、 SAS OAuth2 的開源微服務開發平臺，也是微服務最佳實踐，在國內擁有大量擁護者，同時也有商業版本提供技術支持，

環境搭建

K8s 容器化環境一套，并部署完 KubeSphere v3.3.0 版本，啟用 DevOps 插件，
GitLab 代碼倉庫管理開源系統一套，
Harbor 容器鏡像開源系統一套，
SonarQube 開源自動代碼審查工具一套，
一個更易于構建云原生應用的動態服務發現、配置管理和服務管理的 Nacos 開源平臺一套（可選，Pig 已提供 Naocs 服務，即 Register 服務），
高性能的 key-value 資料庫 Redis（3.2 +）一套（Pig 需要），
關系型開源資料庫管理系統 MySQL 一套（Pig 需要），
高性能物件存盤 Minio 一套（Pig 中檔案上傳需要，可選），或者阿里云、華為云、騰訊物件存盤也可，

架構設計

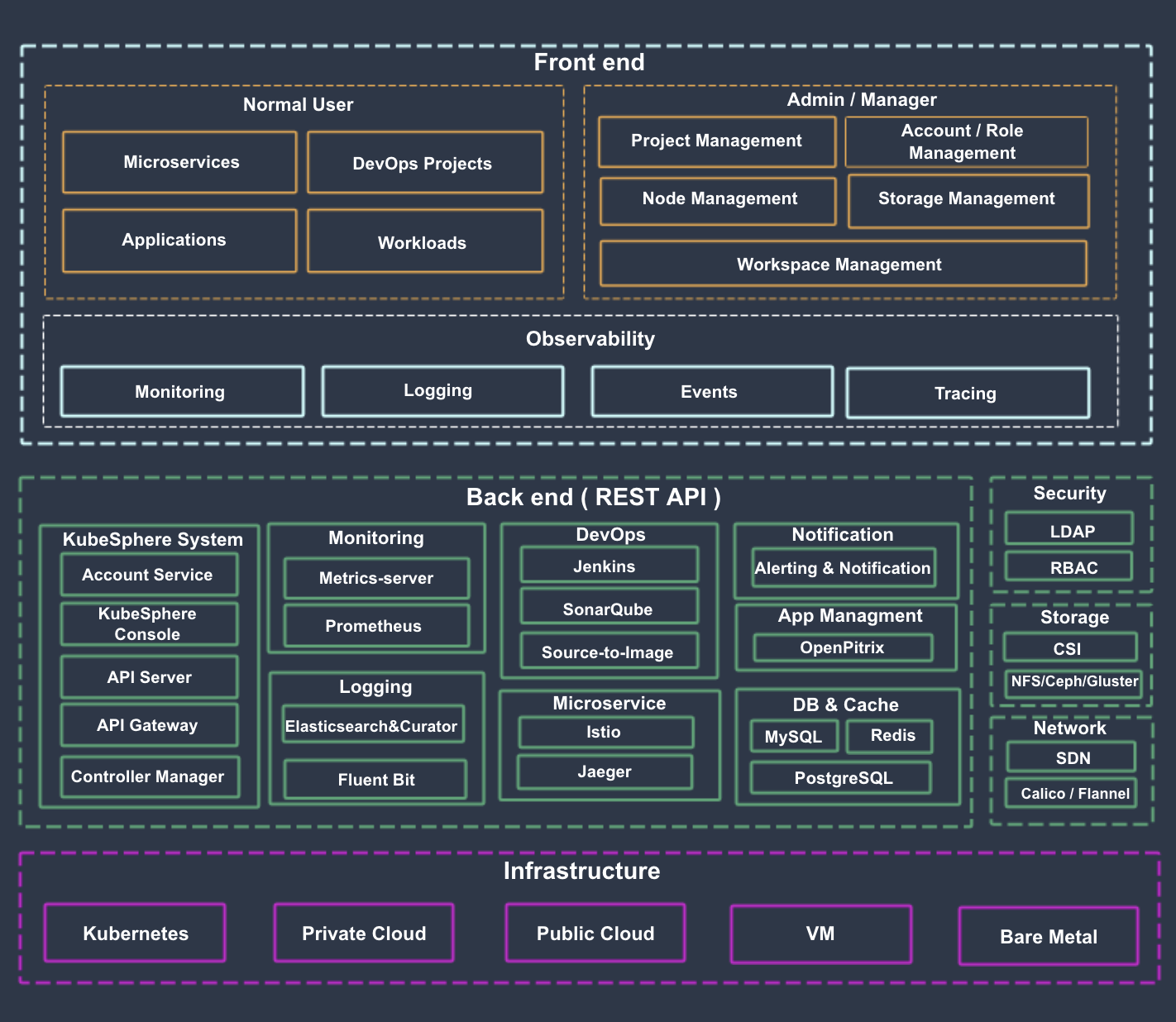

KubeSphere 架構

KubeSphere 將前端與后端分開，實作了面向云原生的設計，后端的各個功能組件可通過 REST API 對接外部系統，KubeSphere 無底層的基礎設施依賴，可以運行在任何 Kubernetes、私有云、公有云、VM 或物理環境（BM）之上，此外，它可以部署在任何 Kubernetes 發行版上，如下所示：

該圖來自 KubeSphere 官網架構說明，

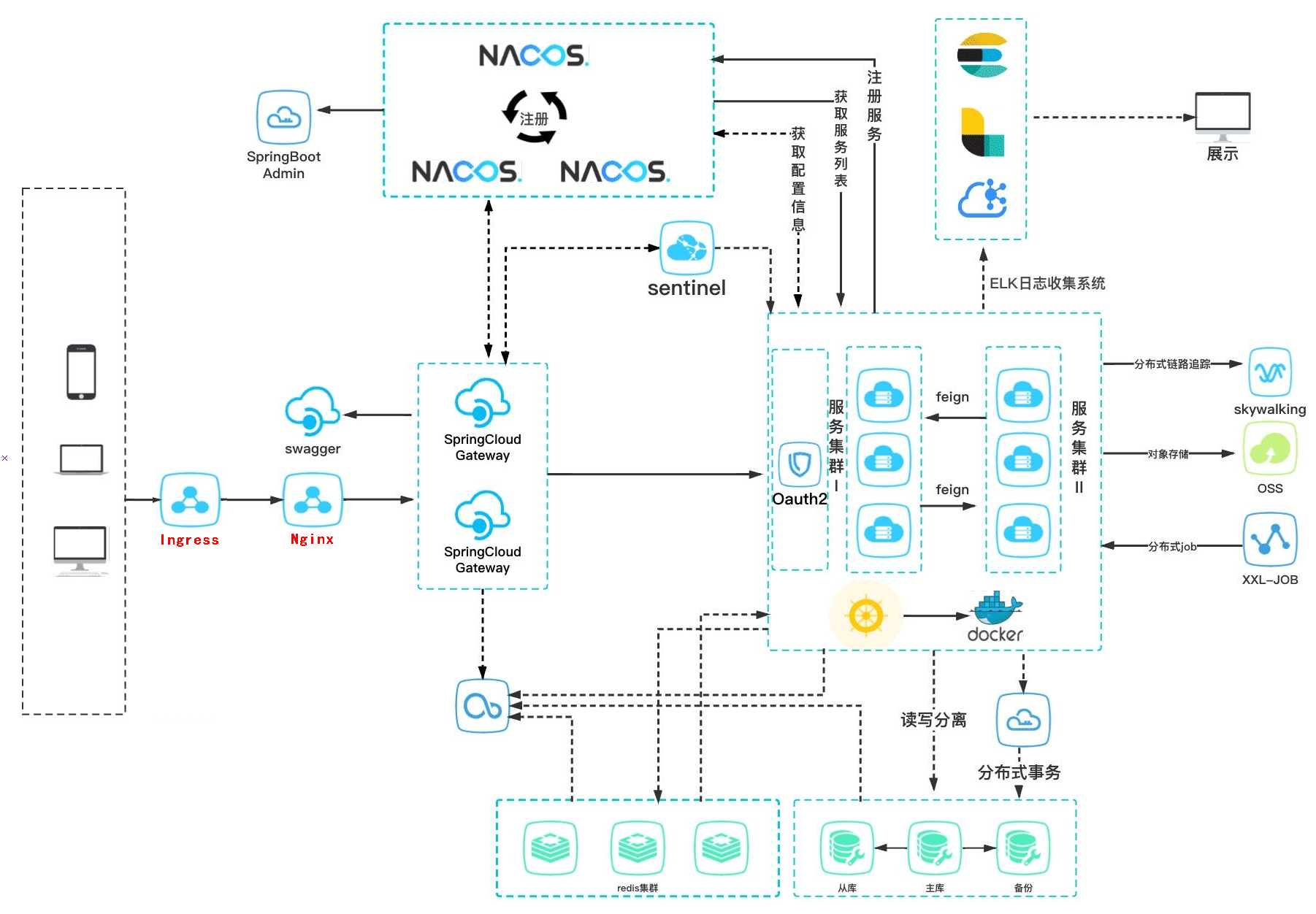

Pig 架構

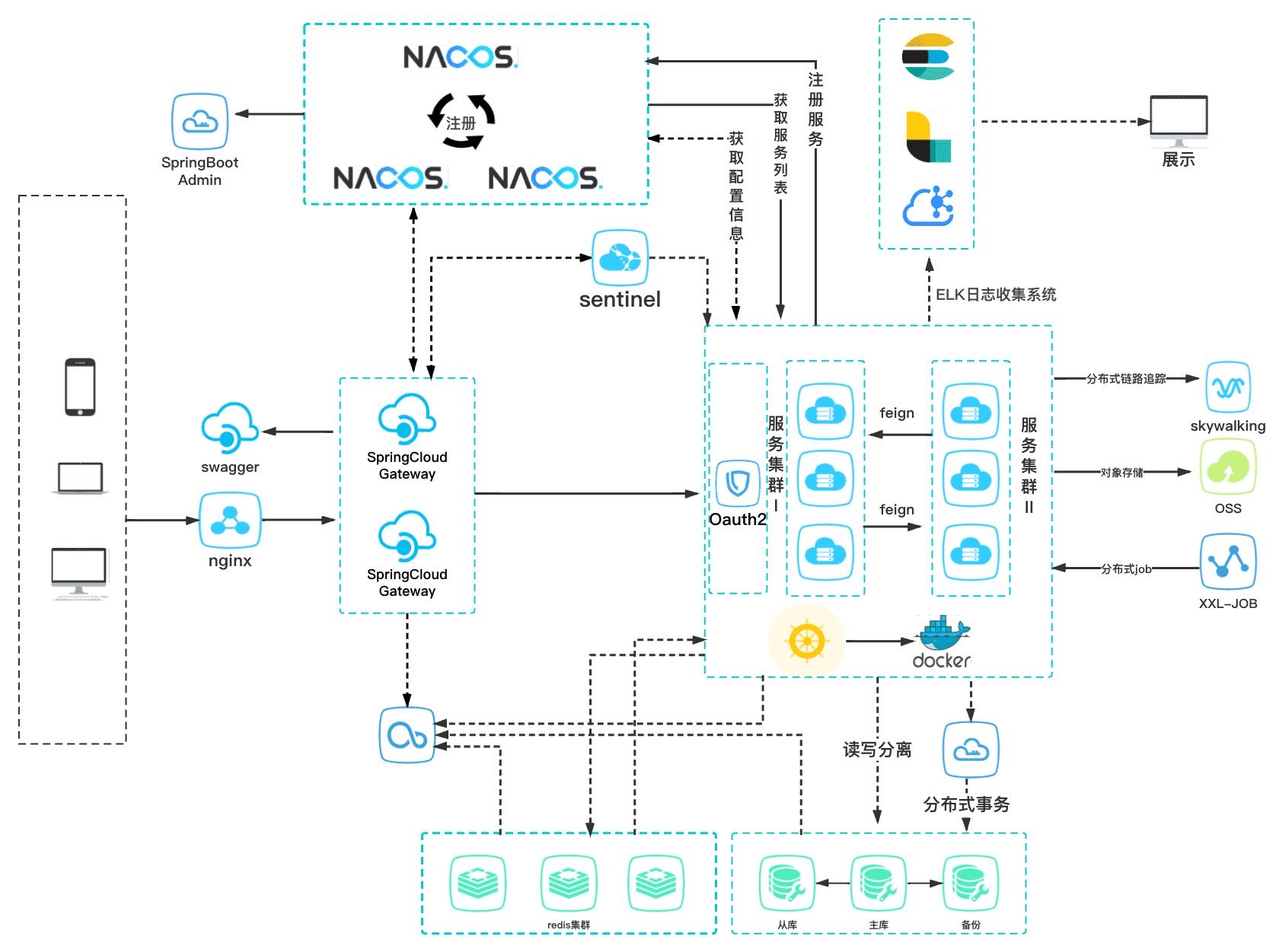

Pig 平臺設計靈活可擴展、可移植、可應對高并發需求，同時兼顧本地化、私有云、公有云部署，支持 SaaS 模式應用，如下所示：

該圖來自 Pig 白皮書中的基礎架構圖，

整體架構圖

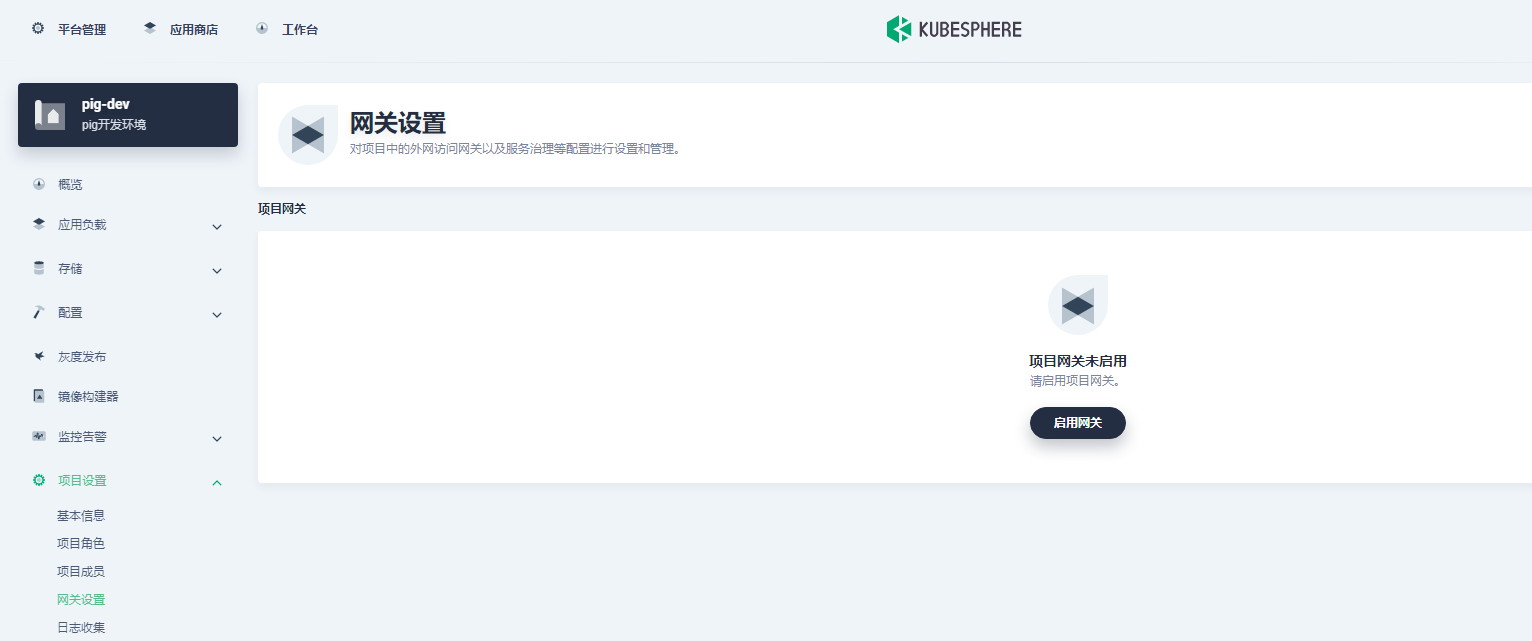

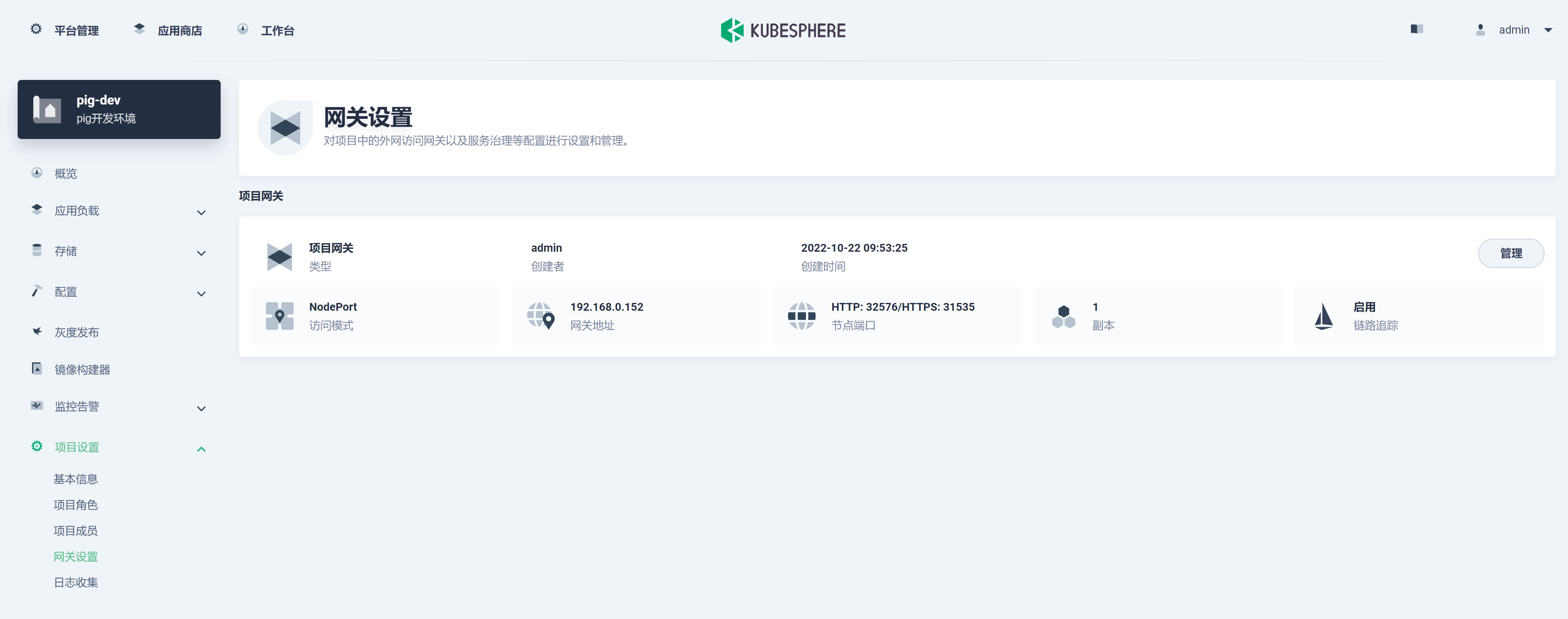

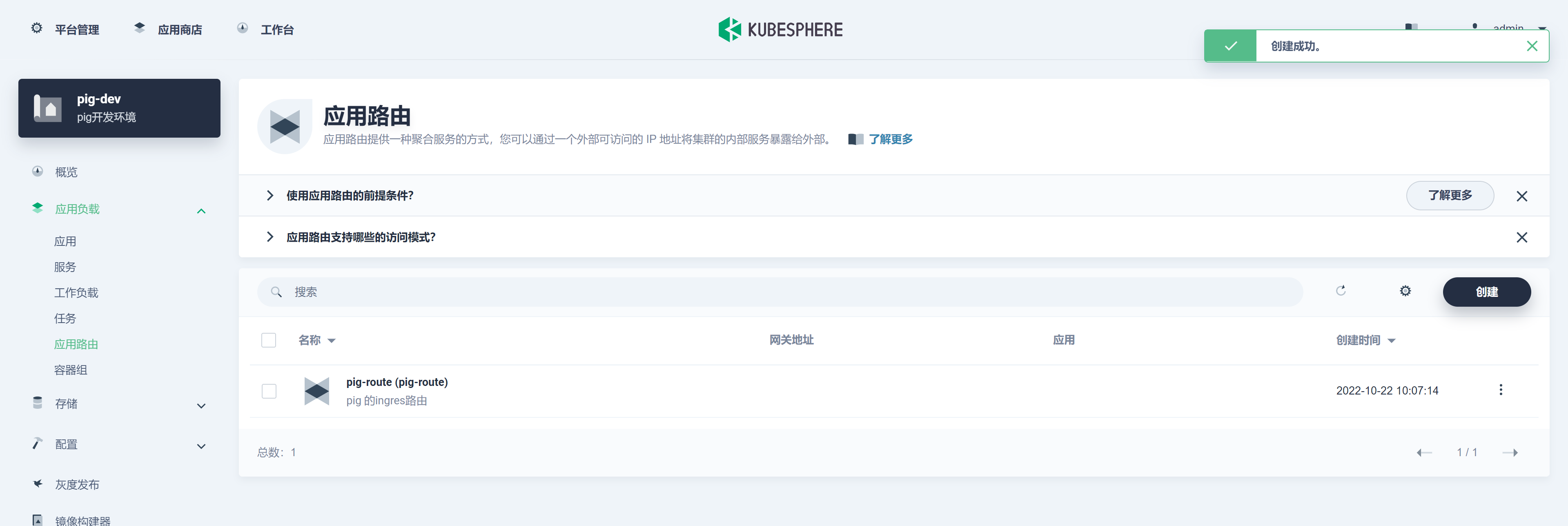

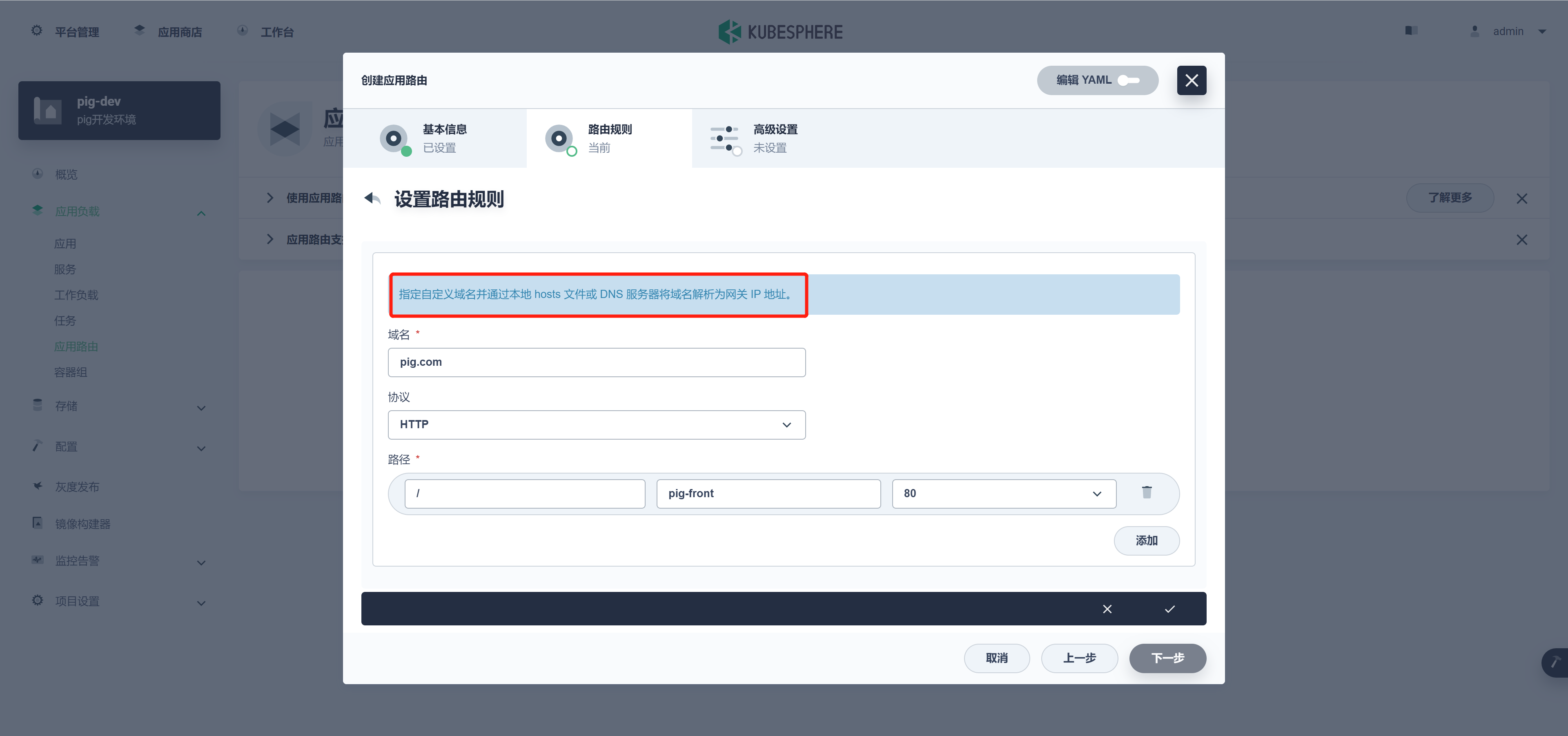

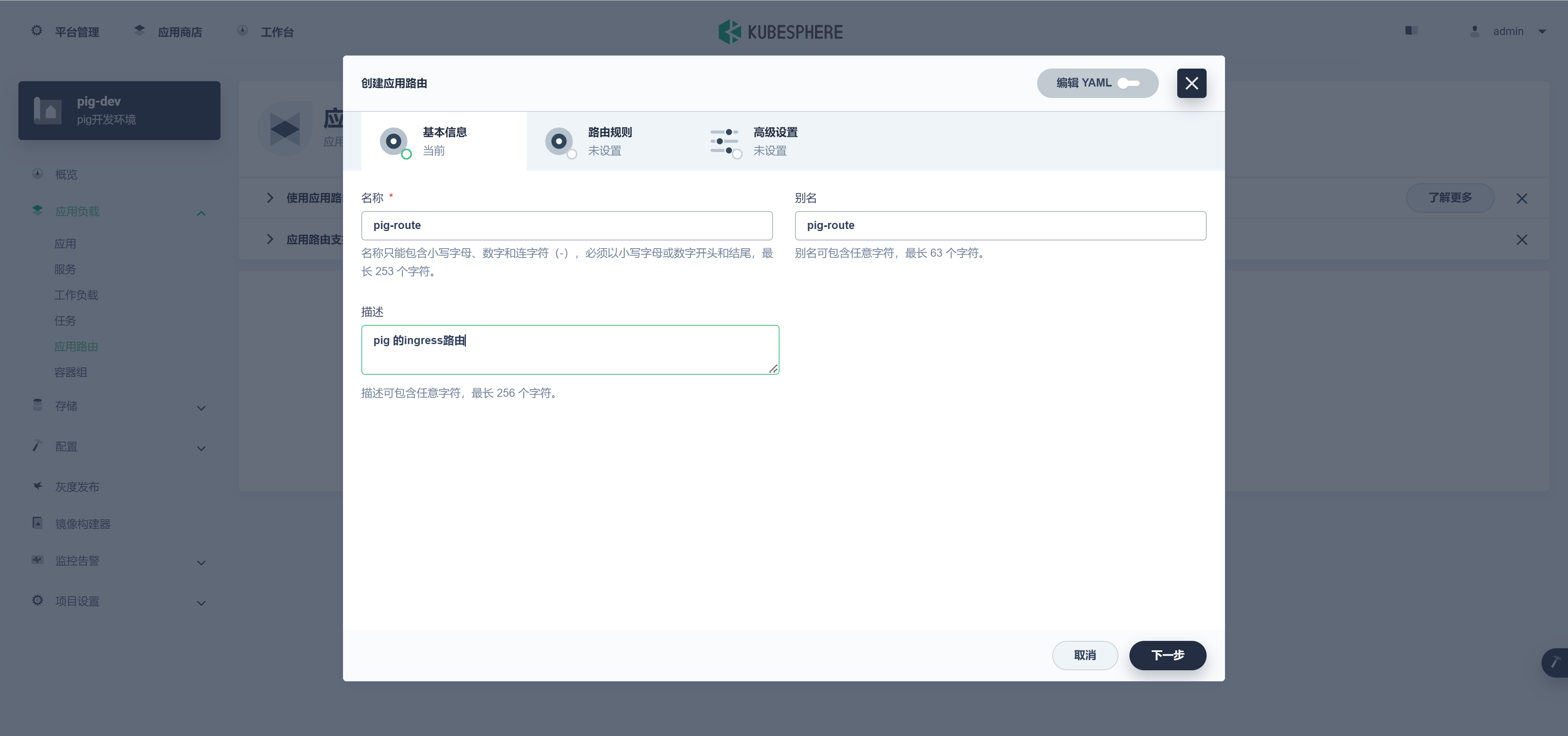

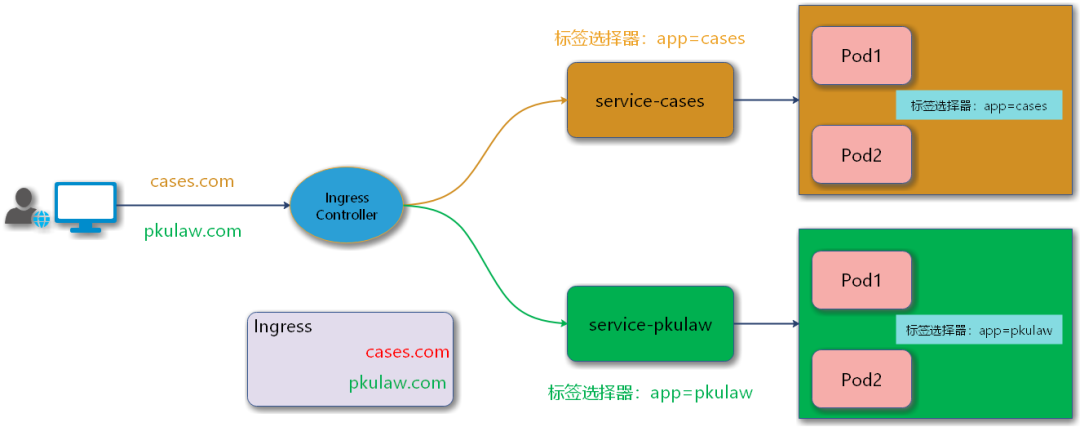

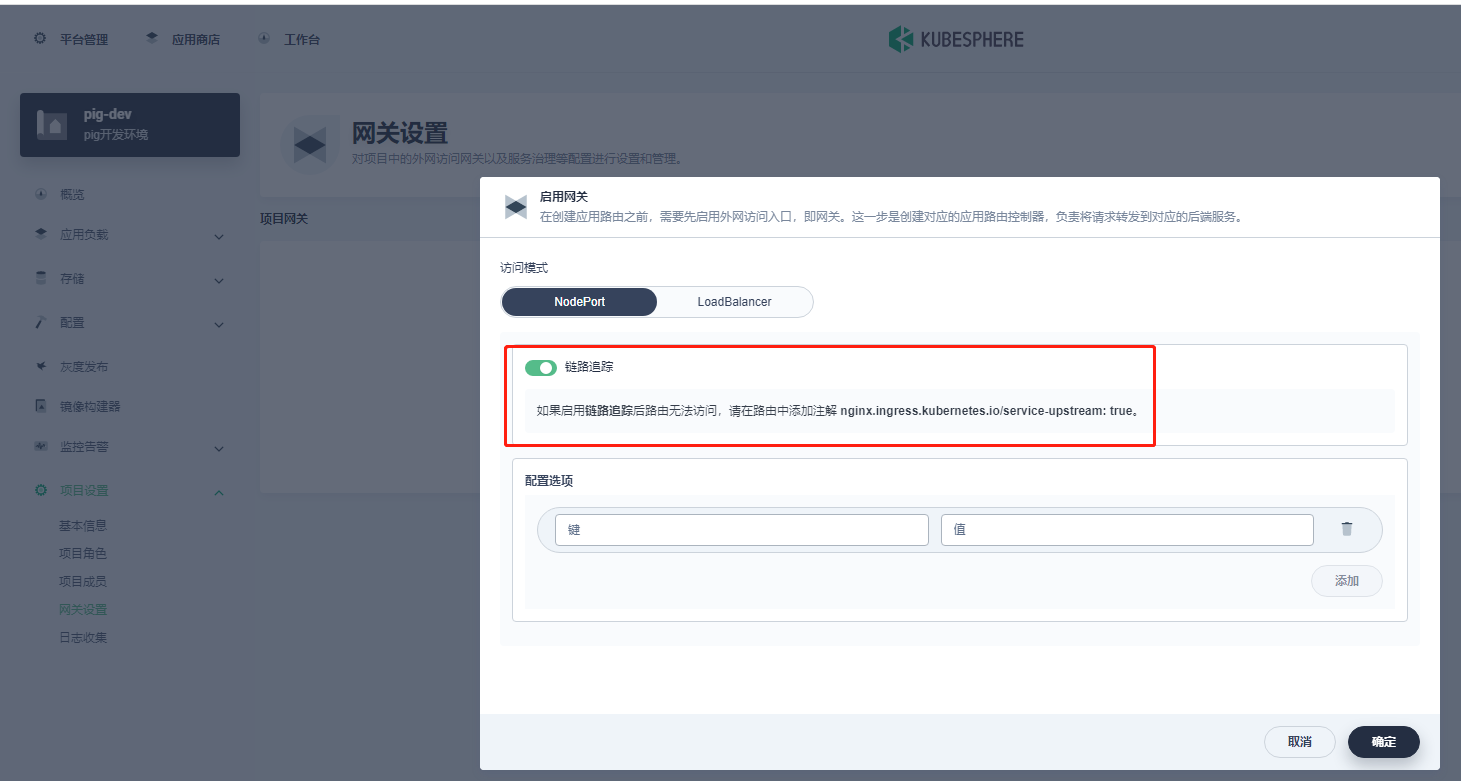

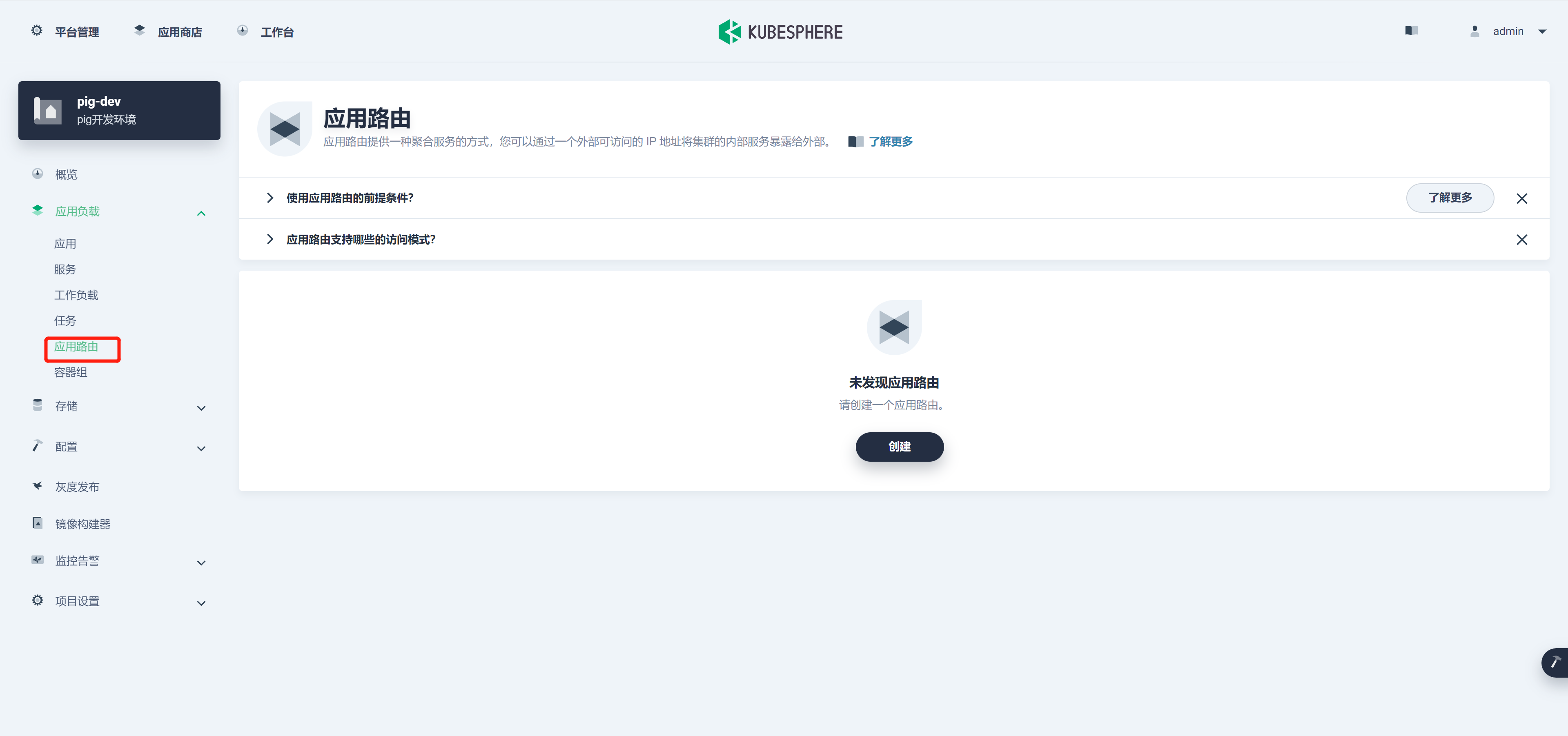

其實就是將原架構加上一層 Ingress, 在 KubeSphere 中對應的是應用路由（Ingress 路由規則）和專案網關（Ingress Controller），如下所示：

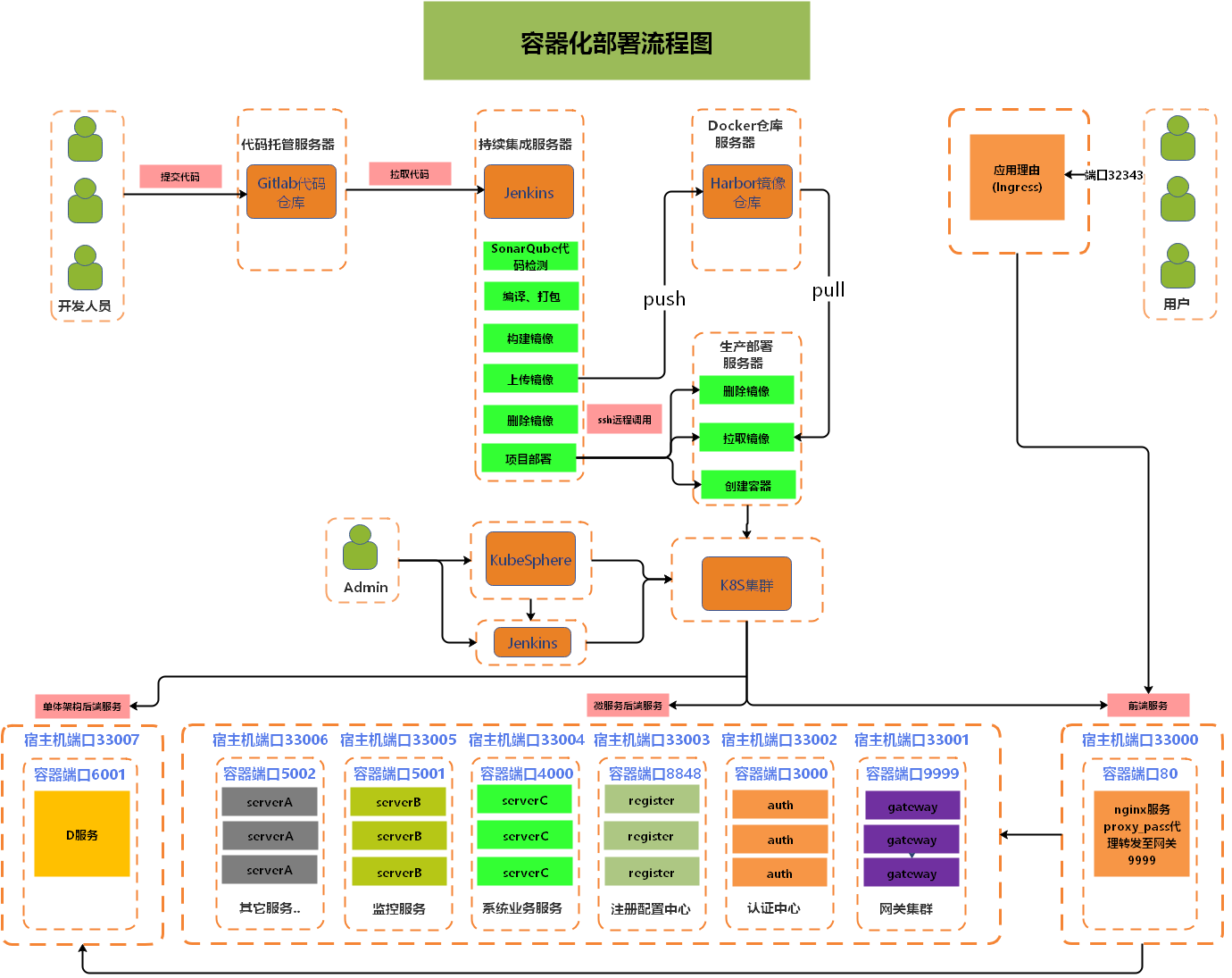

整體容器化部署流程圖

運維人員可通過 KubeSphere 來管理服務，也可以利用 KubeSphere 中的 Jenkins 來發布制品，如下所示：

部署程序

分別創建兩條流水線，一條用于構建 Pig 后端 Java 代碼，另外一條用于構建基于 Vue 的 Pig-ui 前端代碼，

創建企業空間

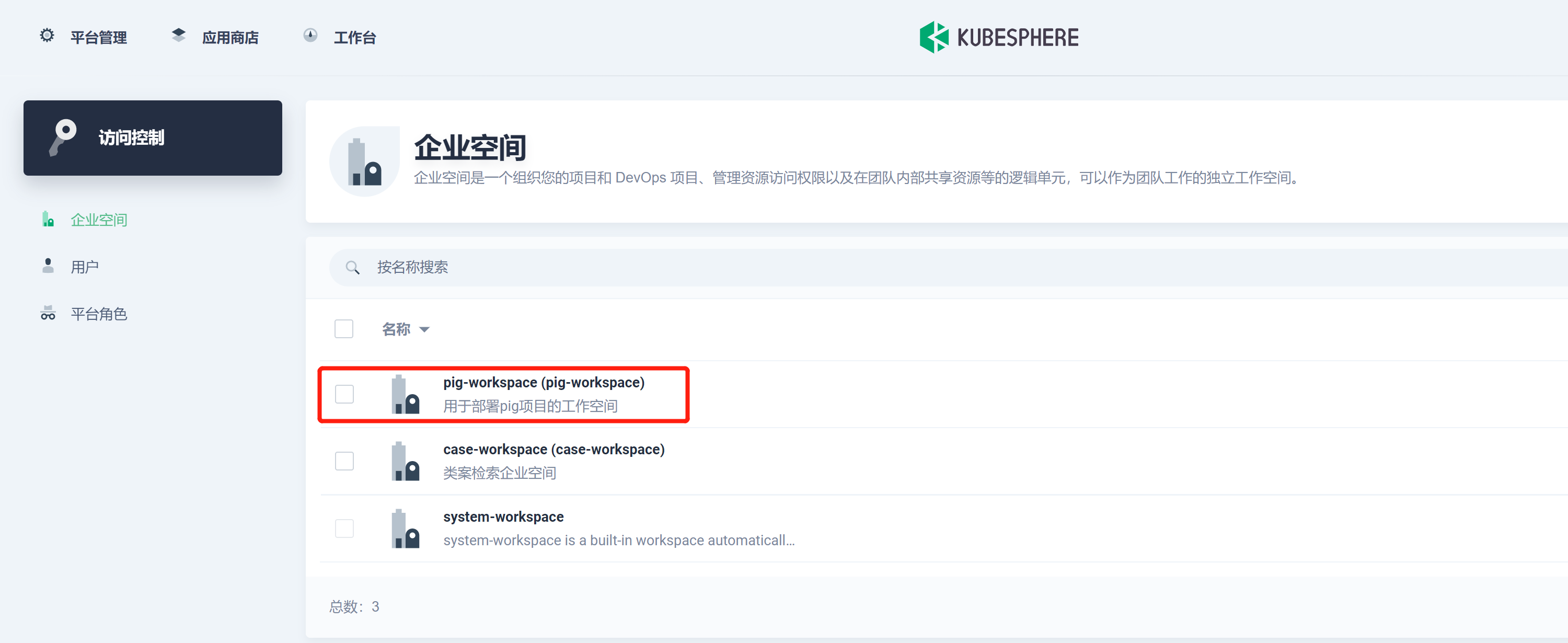

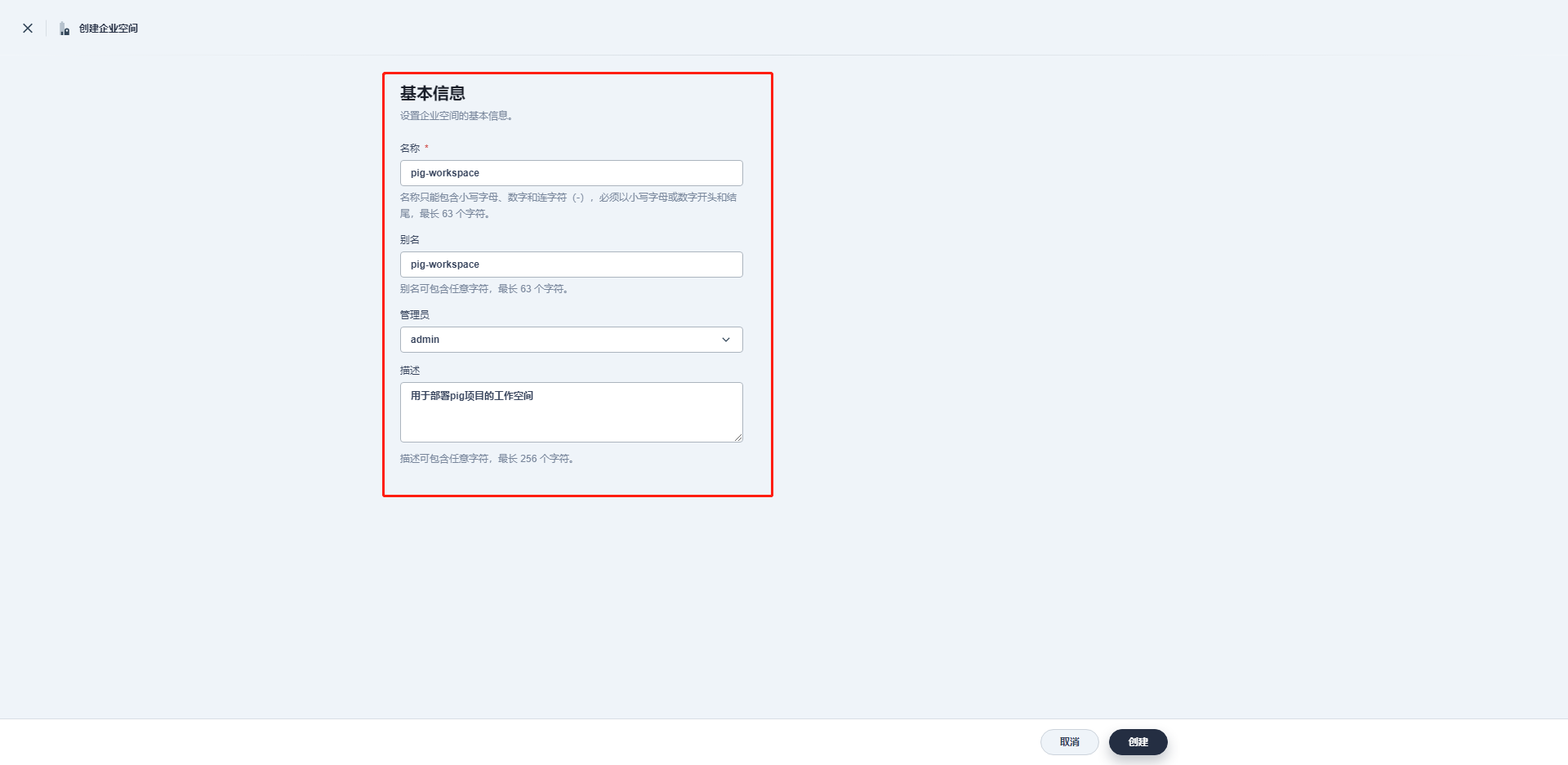

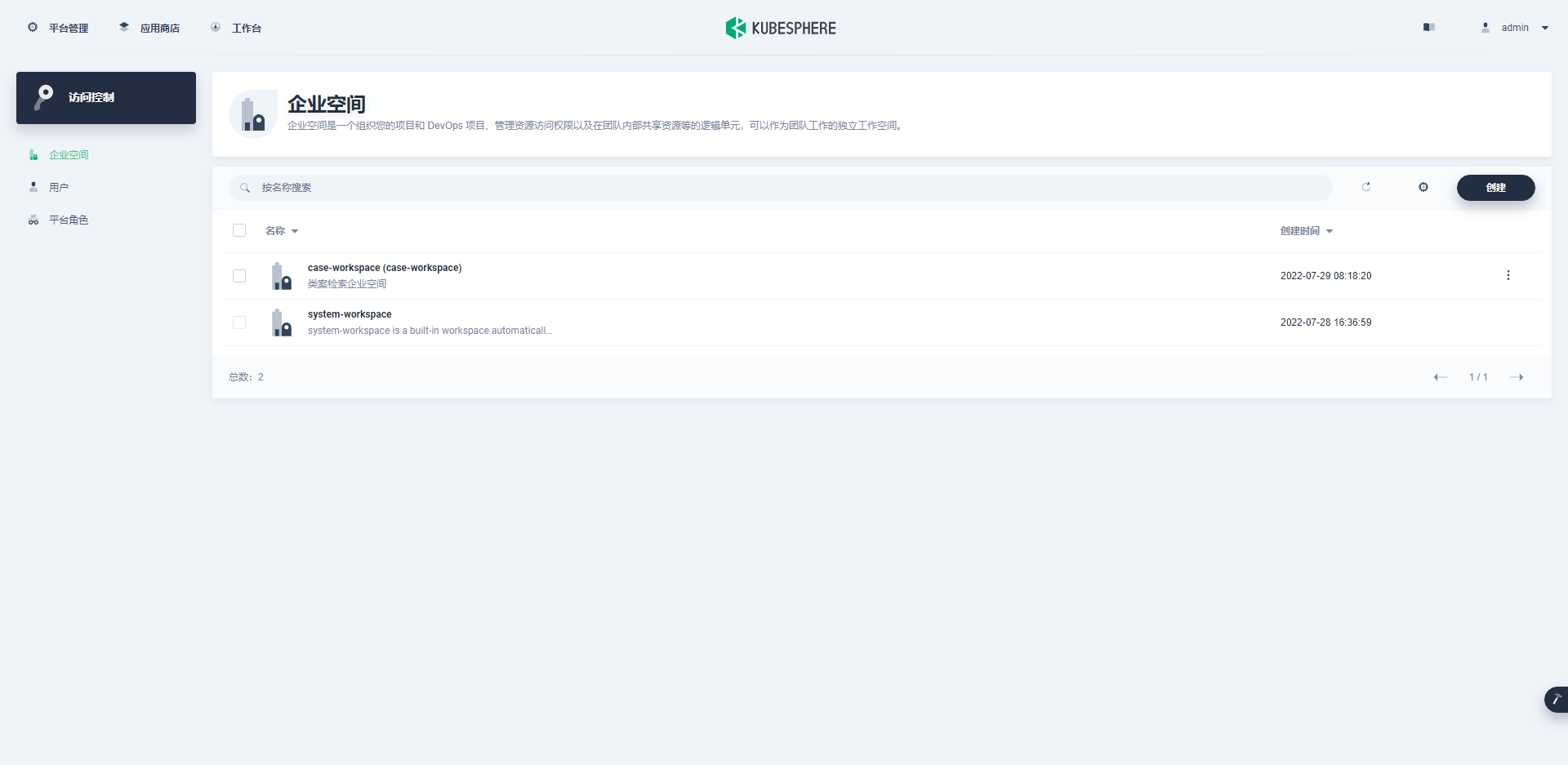

為專案創建一個名稱為 pig-workspace 的企業空間 , 企業空間是一個組織您的專案和 DevOps 專案、管理資源訪問權限以及在團隊內部共享資源等的邏輯單元，可以作為團隊作業的獨立作業空間，

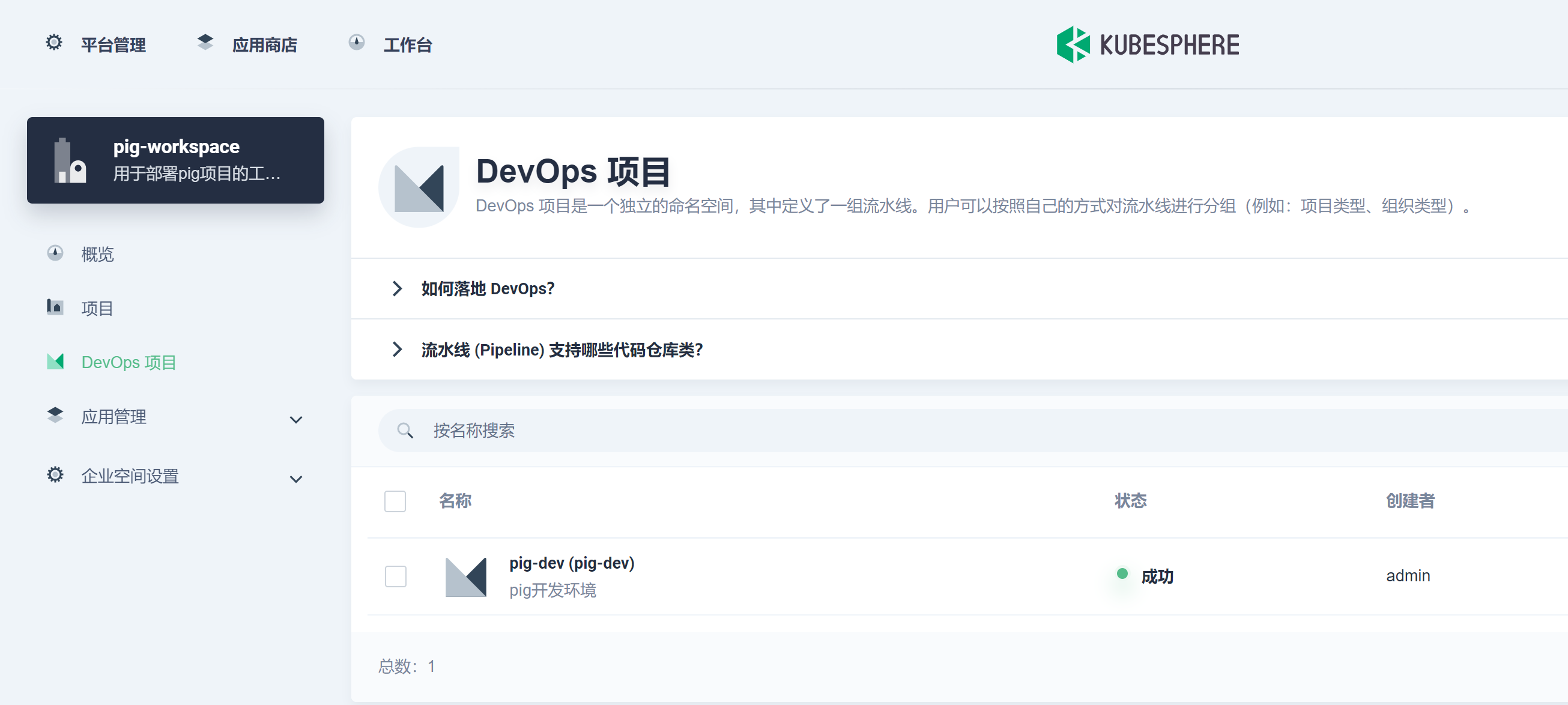

創建 DevOps 專案

DevOps 專案是一個獨立的命名空間，其中定義了一組流水線，用戶可以按照自己的方式對流水線進行分組（例如：專案型別、組織型別），

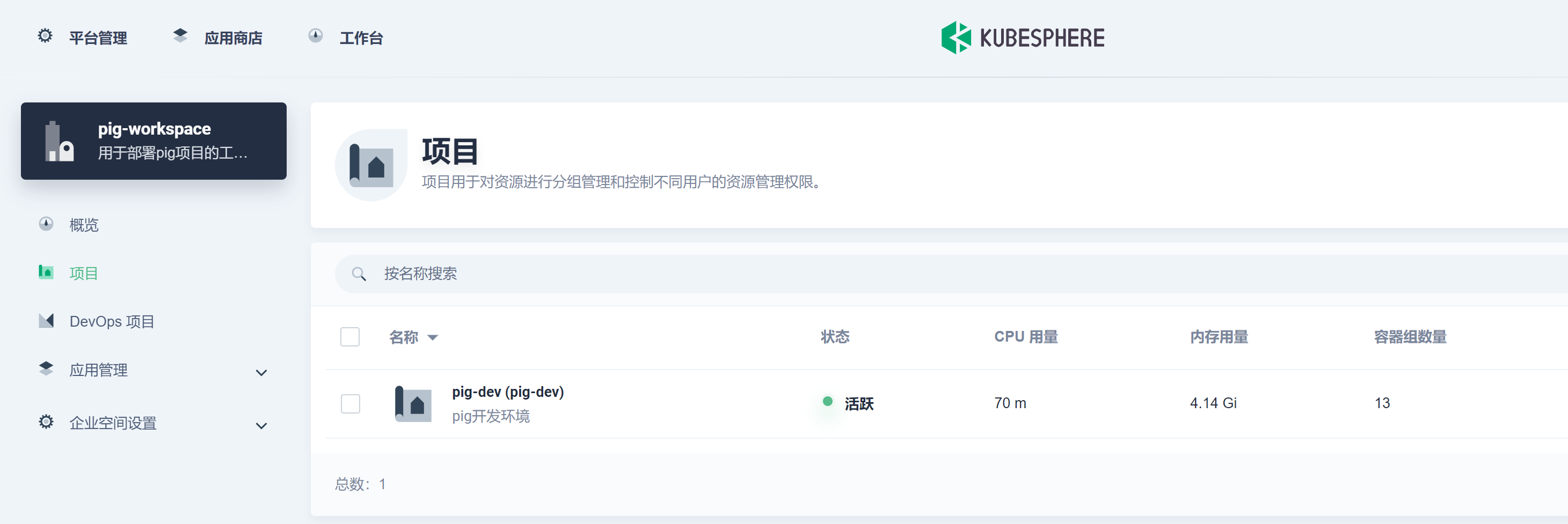

創建專案

專案用于對資源進行分組管理和控制不同用戶的資源管理權限，

部署 MySQL

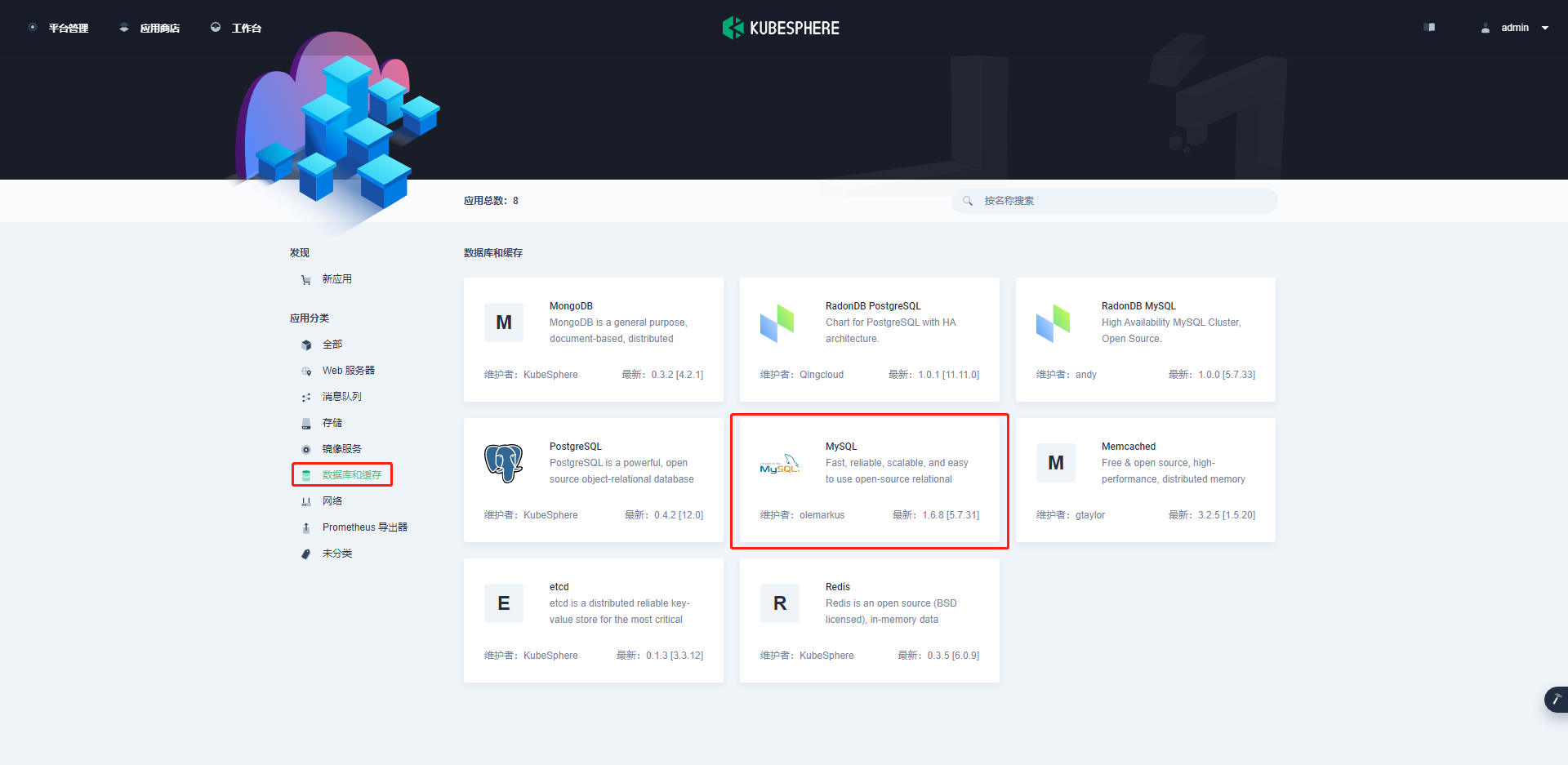

進入應用商店，在應用分類中選擇資料庫和快取，找到 MySQL，如下所示：

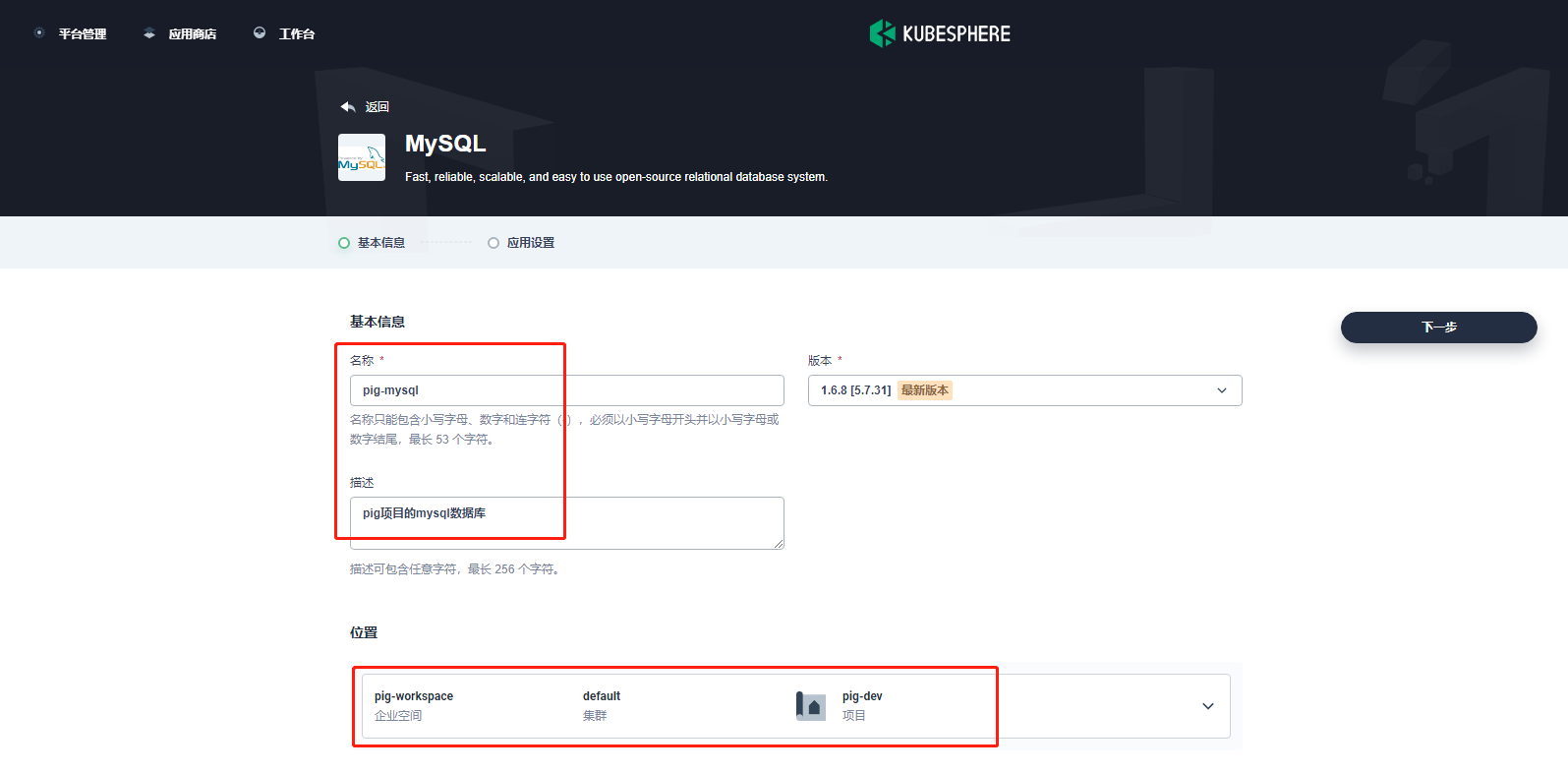

在基本資訊中，填寫應用名稱 pig-MySQL, 并選擇位置，進行下一步，如下所示：

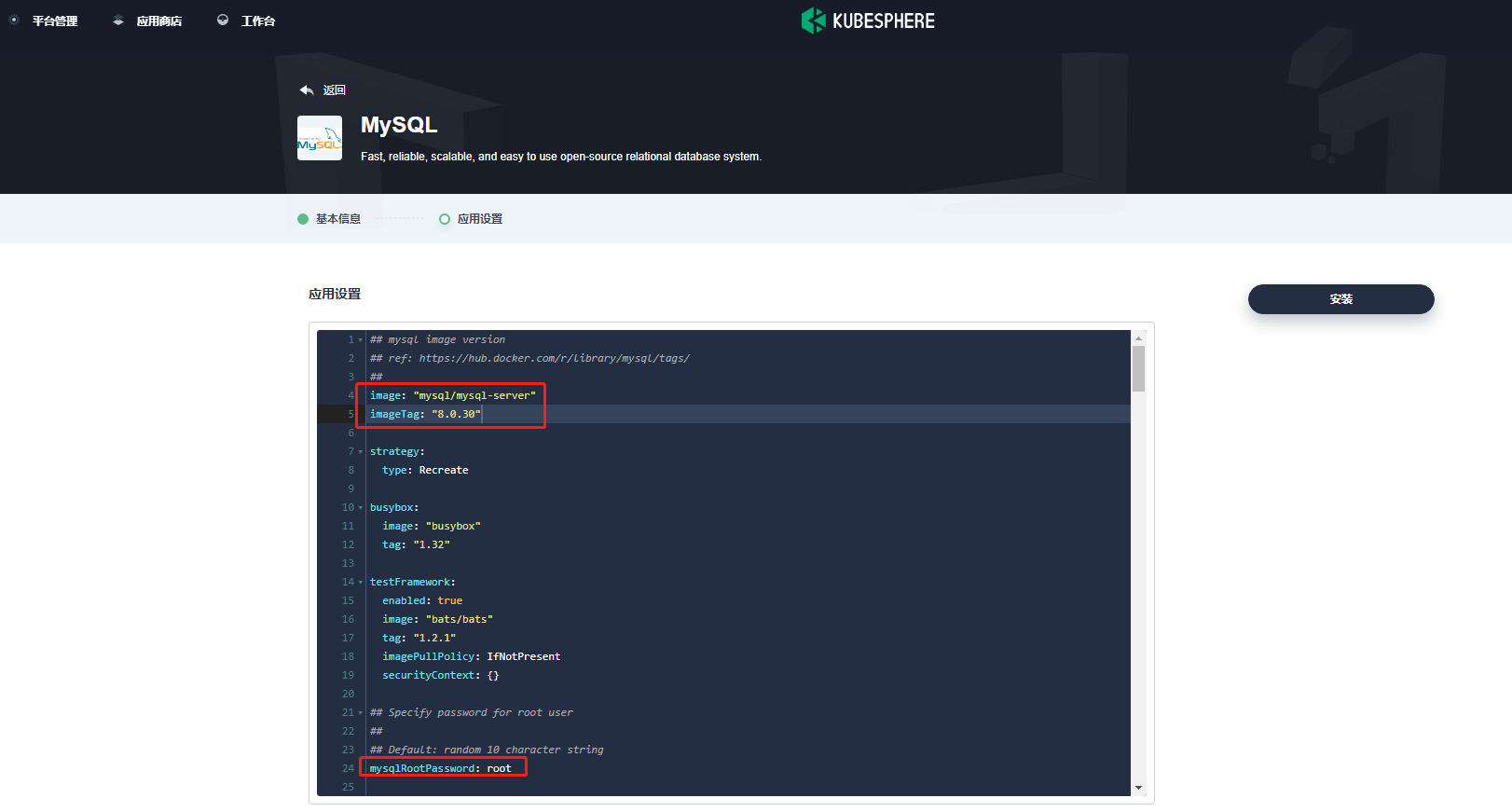

在應用配置中，編輯 yaml 檔案 , 將鏡像改為 MySQL/MySQL-server:8.0.30，將密碼設定為 root，如下所示：

MySQL 鏡像采用 pig 專案 db 下 Dockerfile 中的版本，也可自己指定，

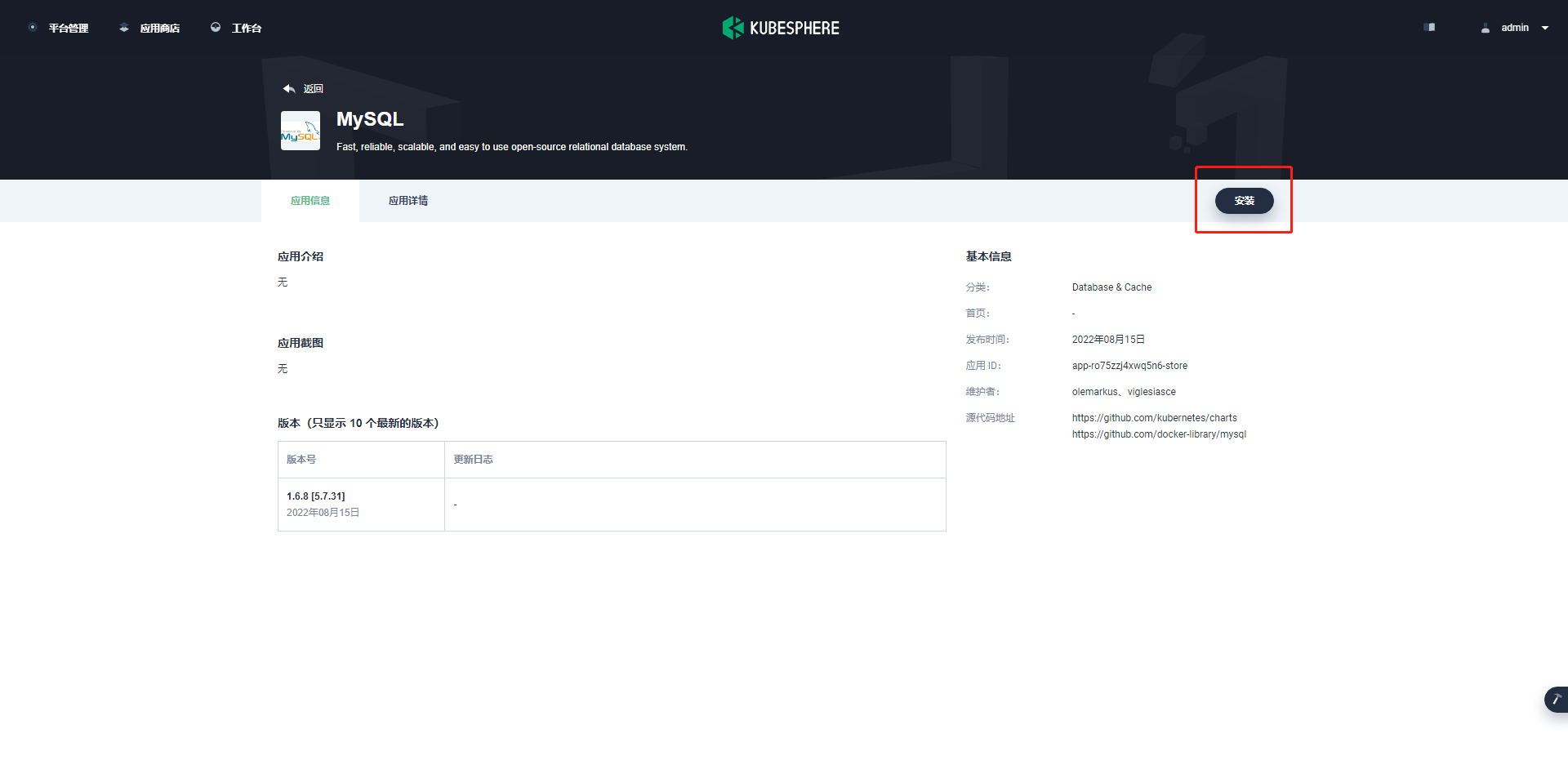

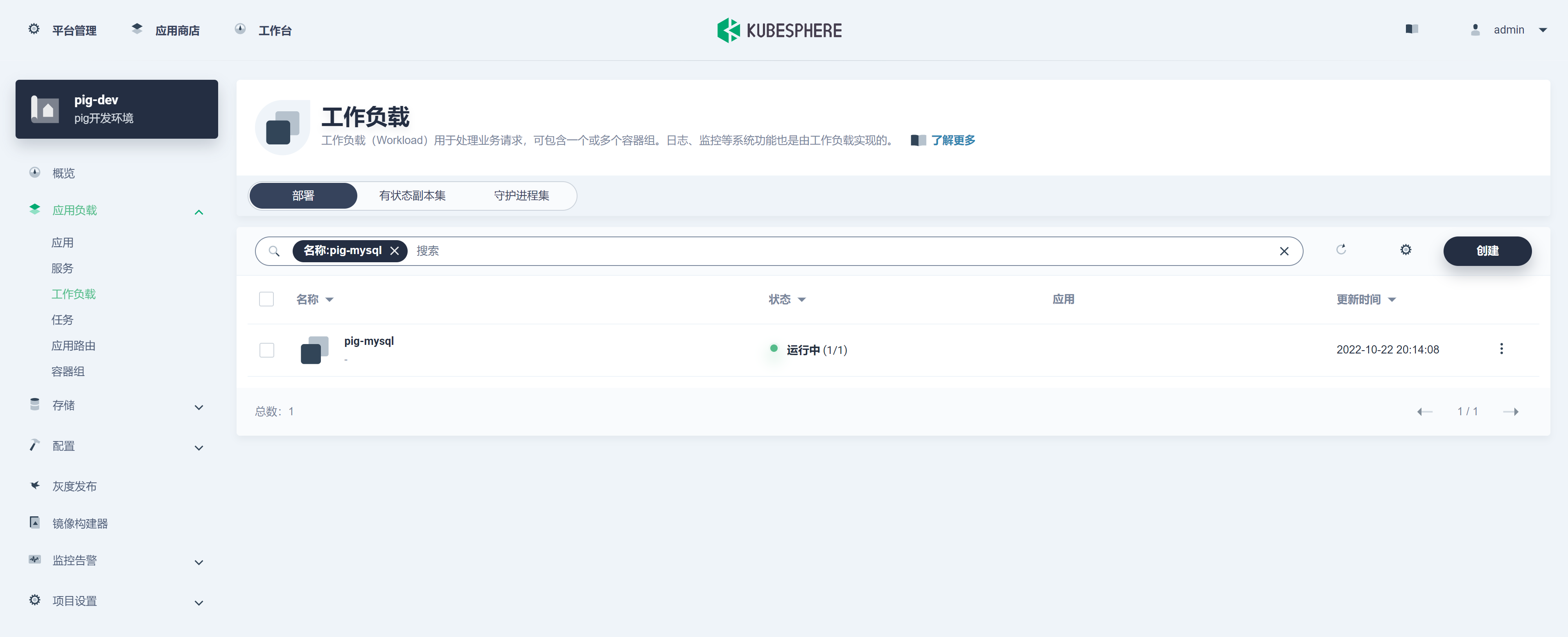

點擊安裝：

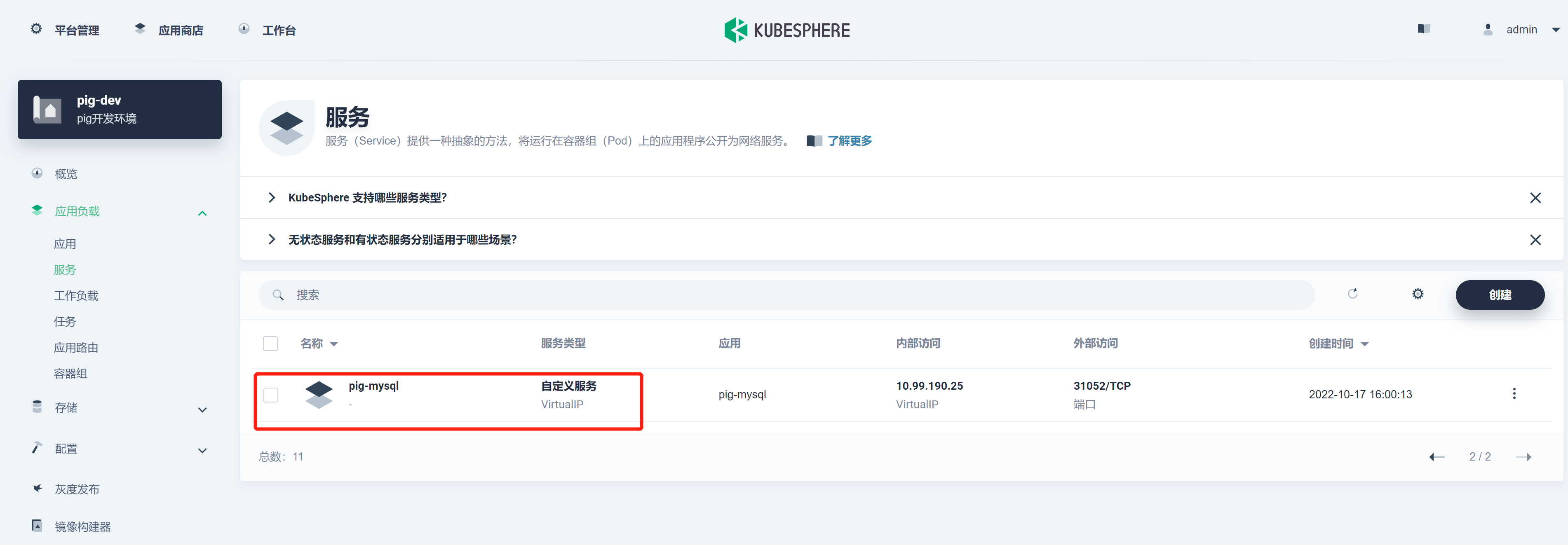

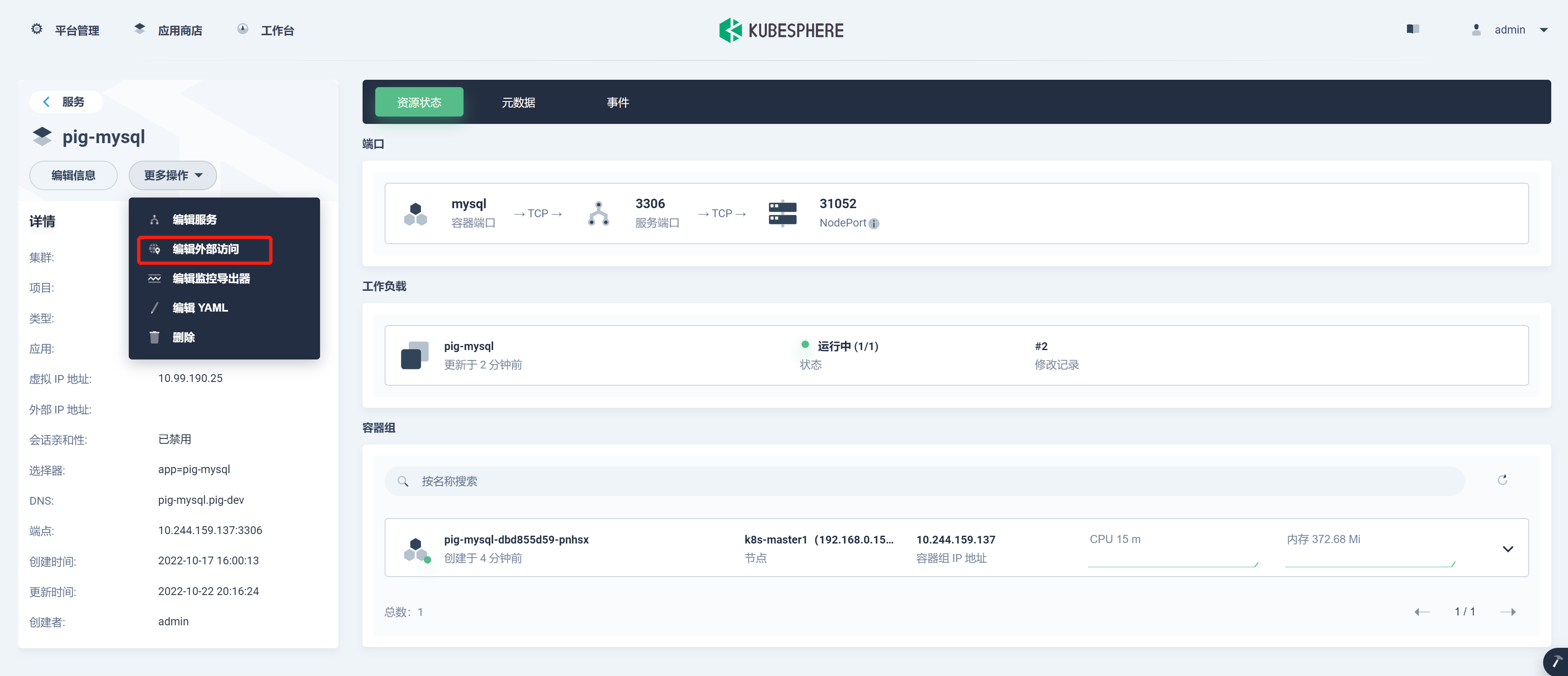

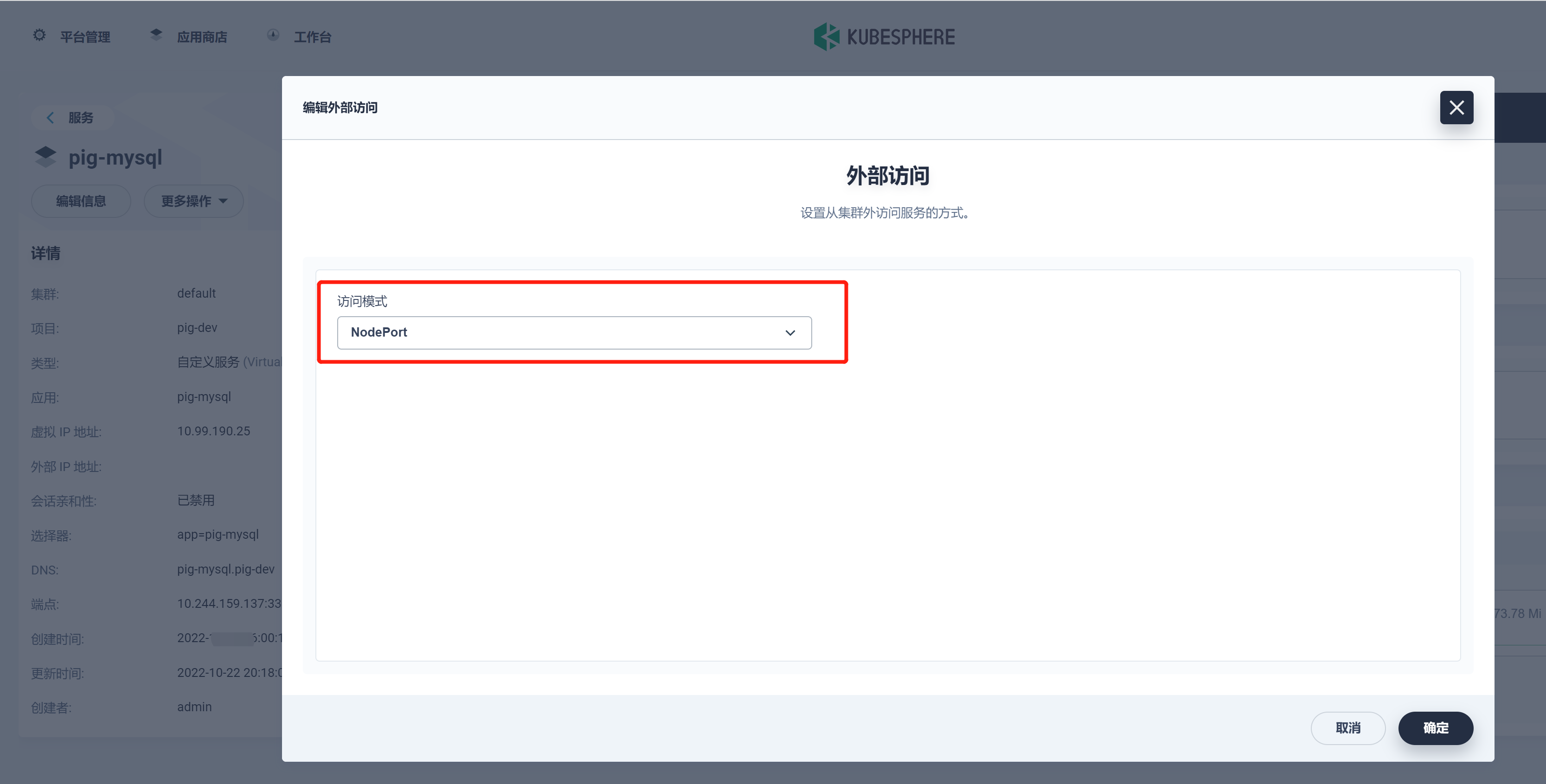

進入 pig-mysql 服務，編輯外部訪問 , 從而訪問 MySQL 匯入 pig 的資料：

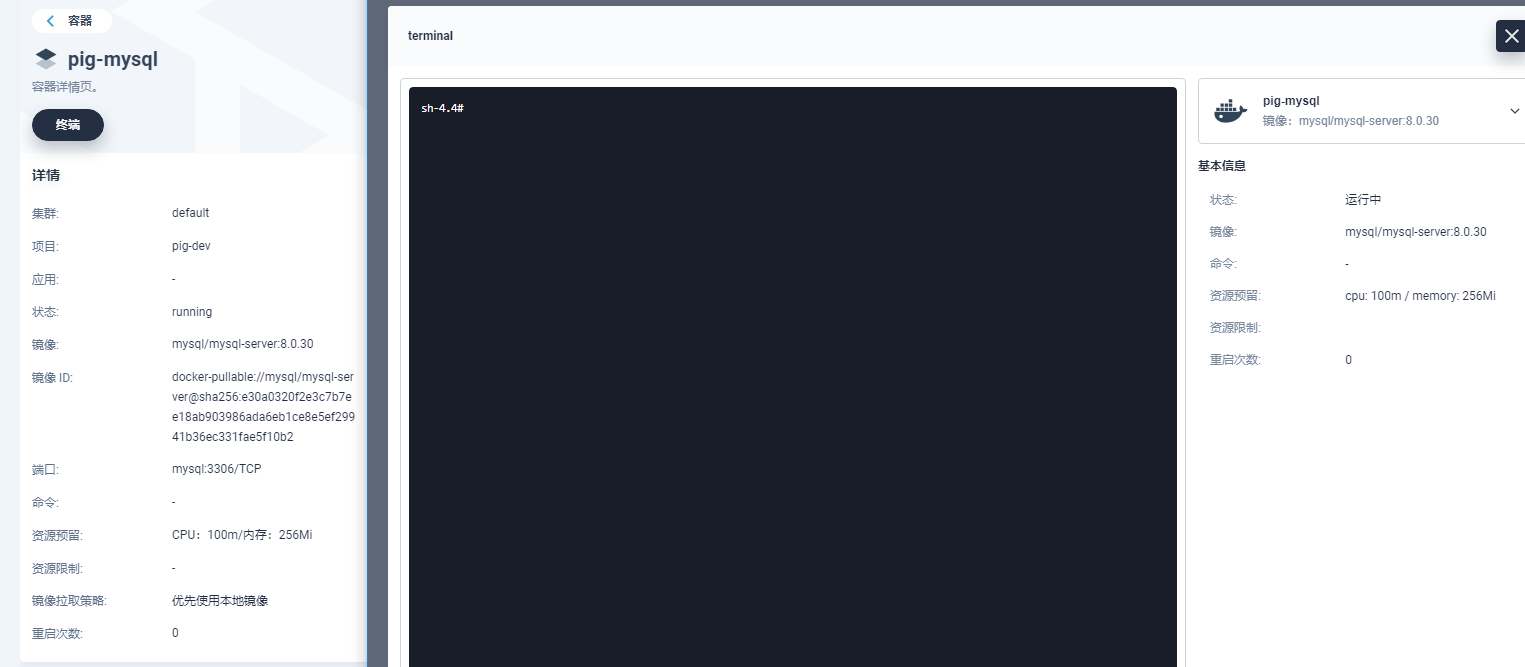

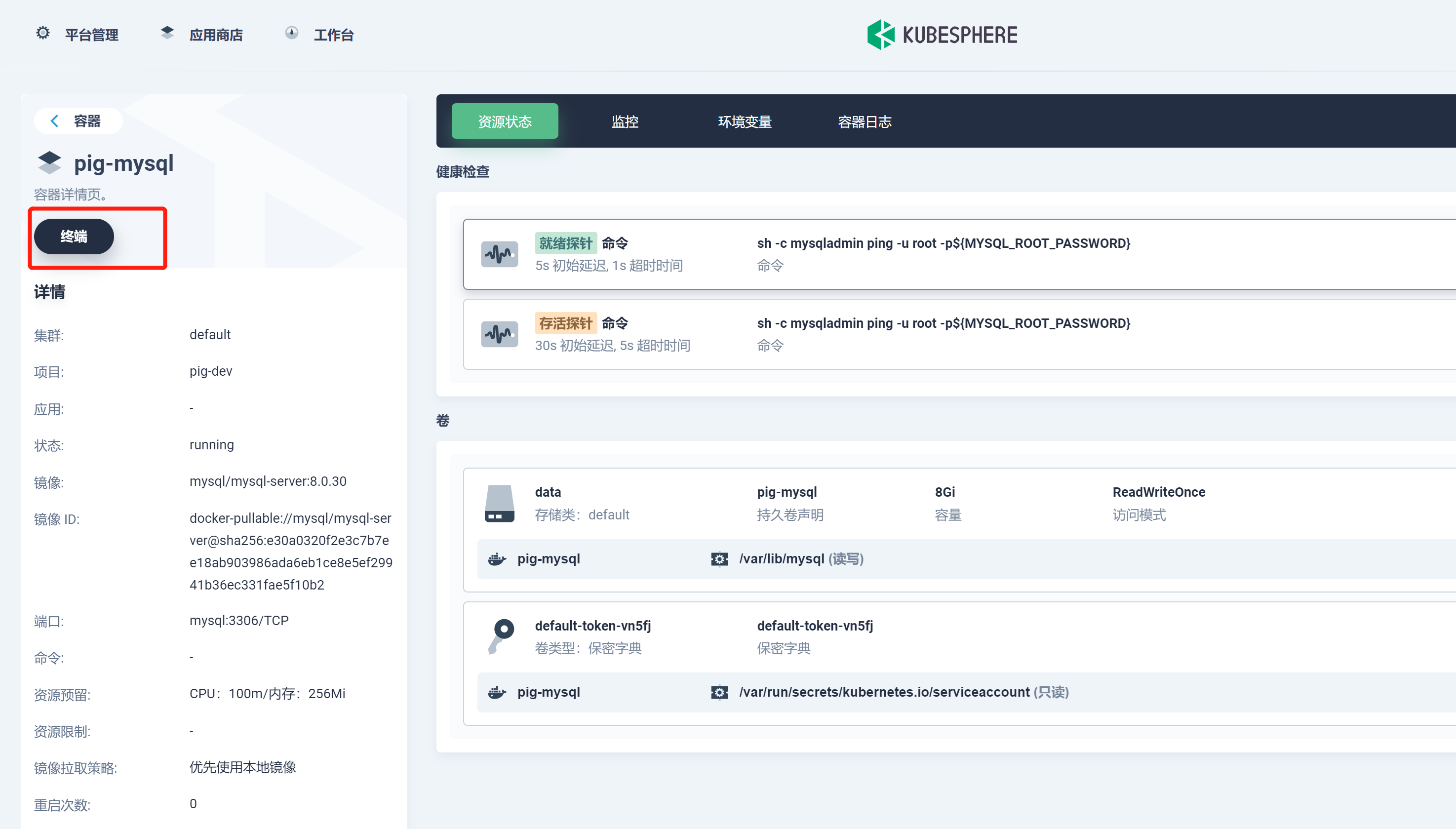

進入 MySQL 容器，調整帳號允許從遠程登陸：

登錄 MySQL 進行授權操作：

$ MySQL -uroot -proot
$ use MySQL;
$ update user set host='%' where user='root';
$ flush privileges;
$ ALTER USER 'root'@'%' IDENTIFIED WITH MySQL_native_password BY 'root';
$ flush privileges;

利用 Navicat 客戶端連接 pig-mysql 服務，匯入資料：

部署 Redis

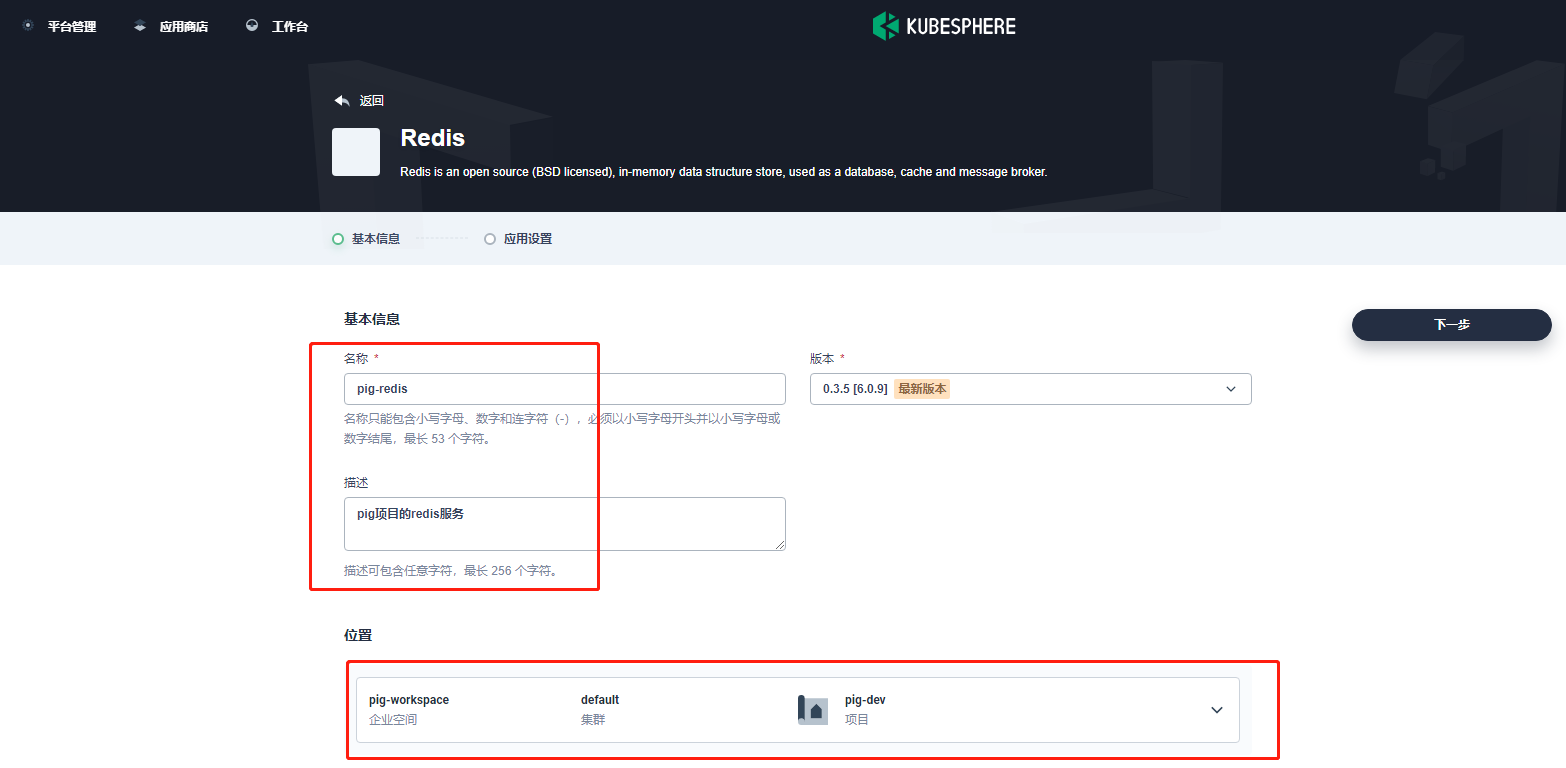

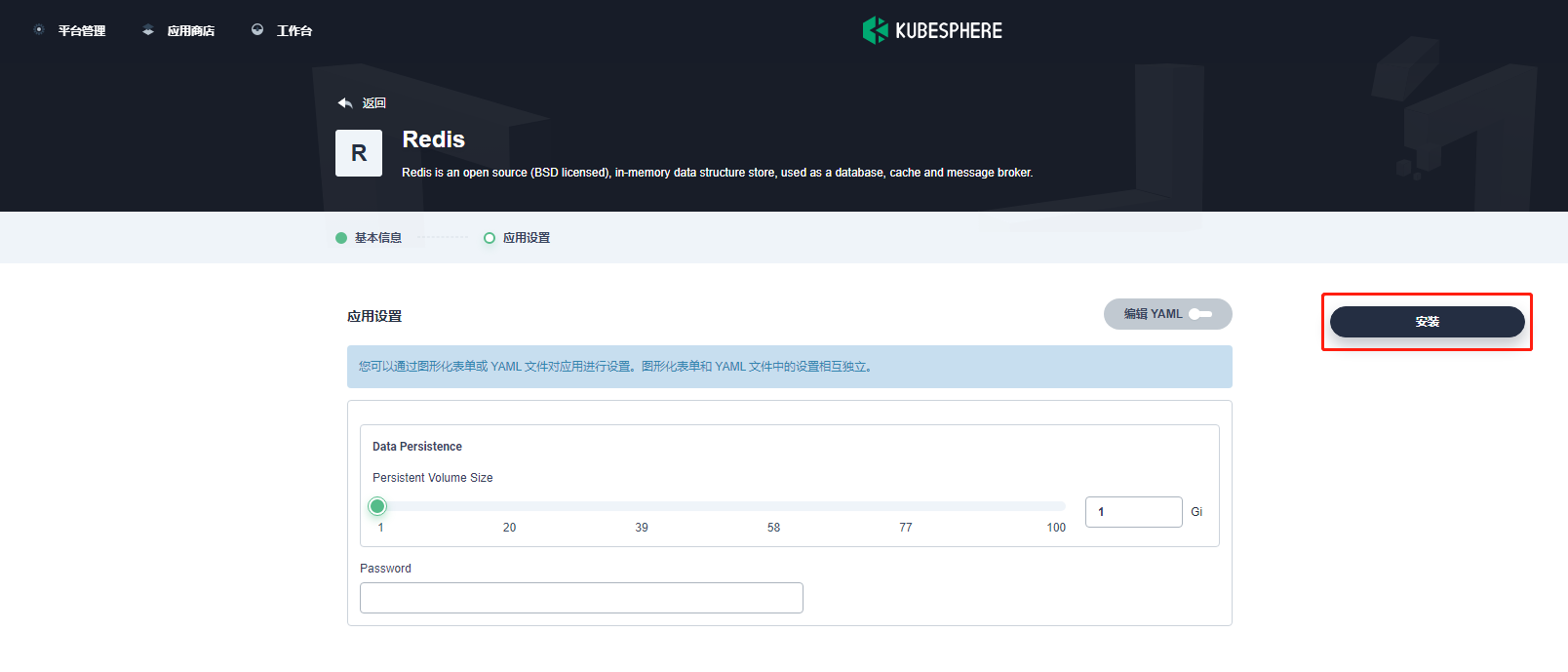

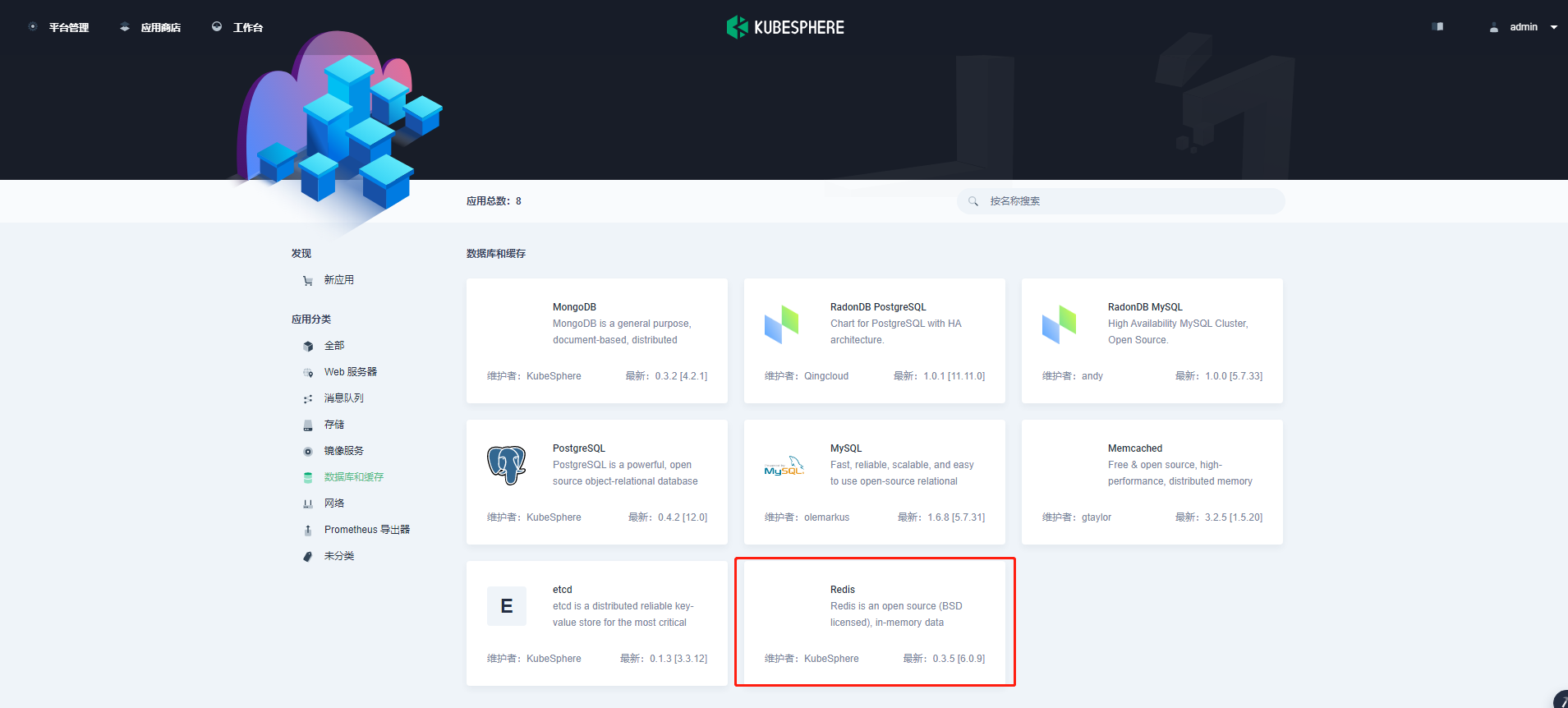

進入應用商店，在應用分類中選擇資料庫和快取，找到 Redis，如下所示：

注：Pig 中默認使用無密碼模式，因此可以暫時留空，生產環境不推薦將密碼設定為空，

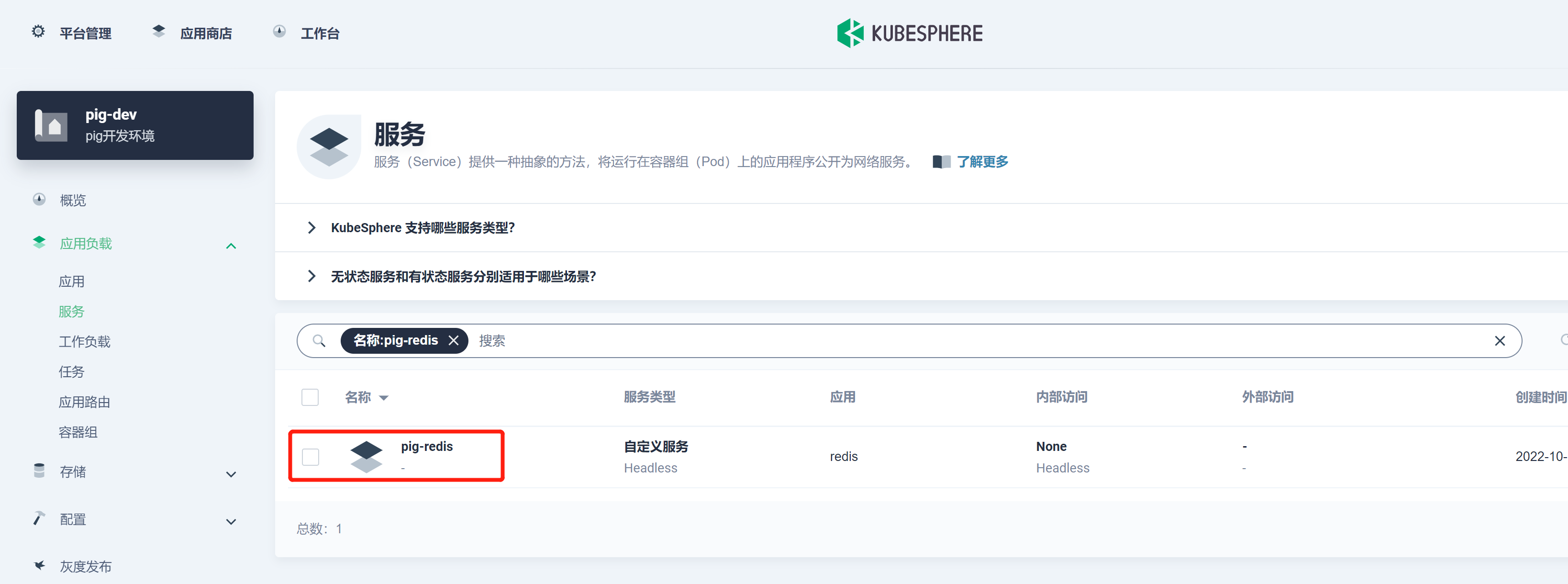

安裝成功后，如下所示：

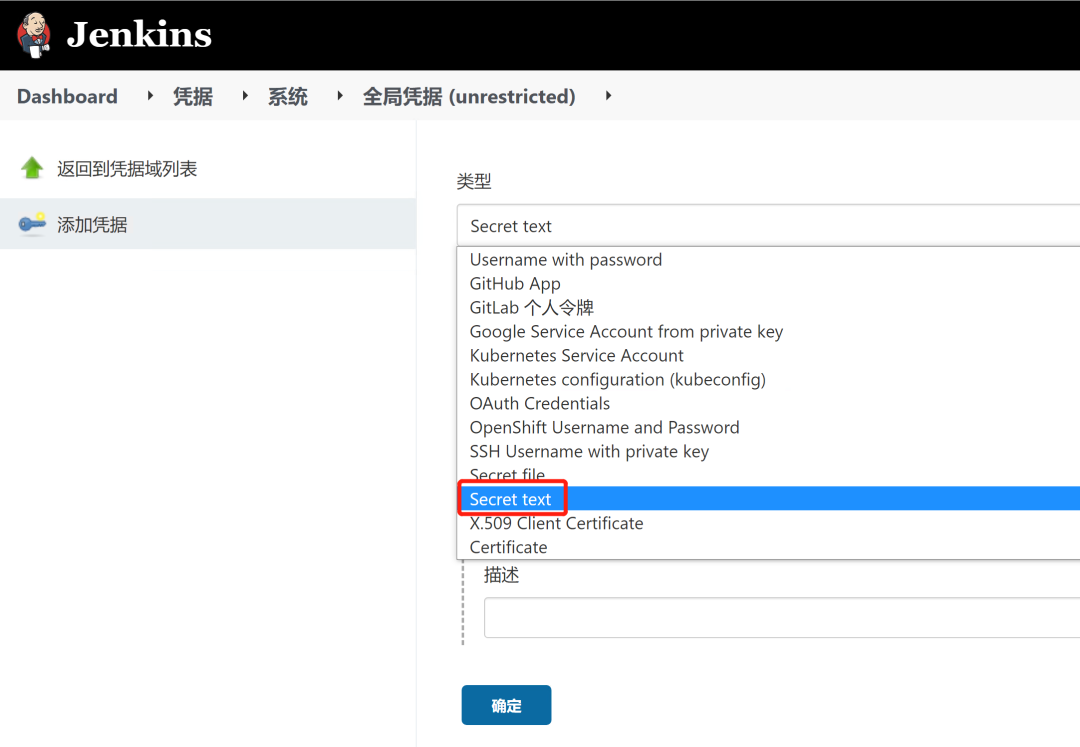

創建憑證

Pig 所依賴的后端微服務為無狀態服務，利用 KubeSphere 服務創建 DevOps 流水線專案來部署這些微服務，

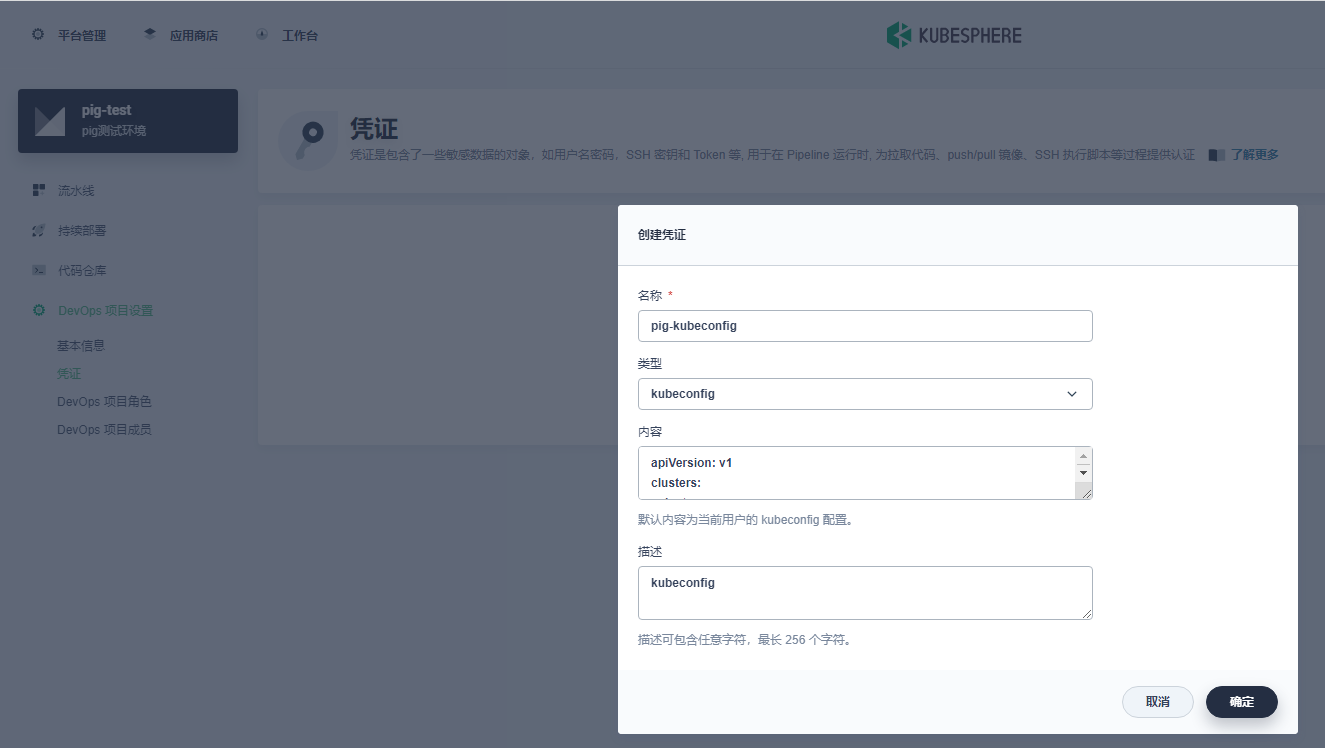

創建 kubeconfig 憑證 , 如下所示：

名稱自定義，需要和 Jenkinsfile 中的一致即可，內容默認或者去 /root/.kube 下復制，

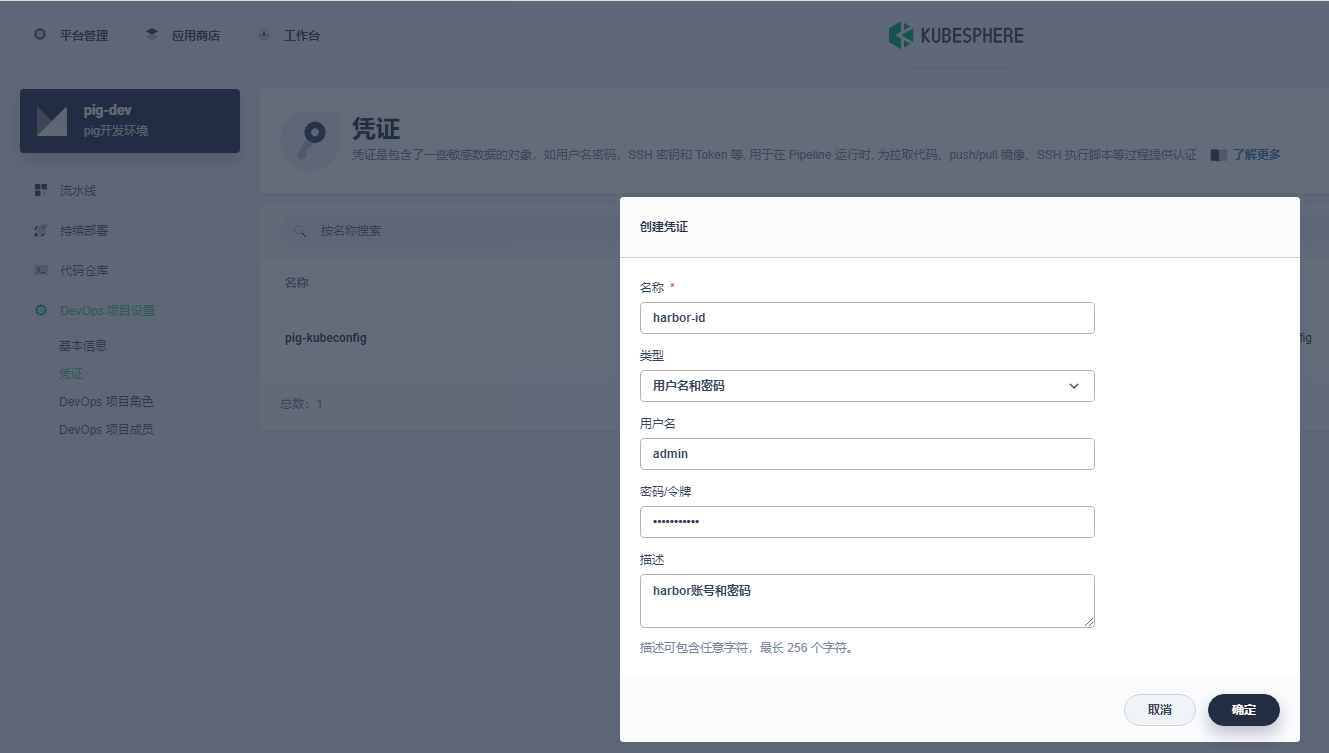

創建 Harbor 憑證 , 如下所示：

名稱自定義，需要和 Jenkinsfile 中的一致即可，

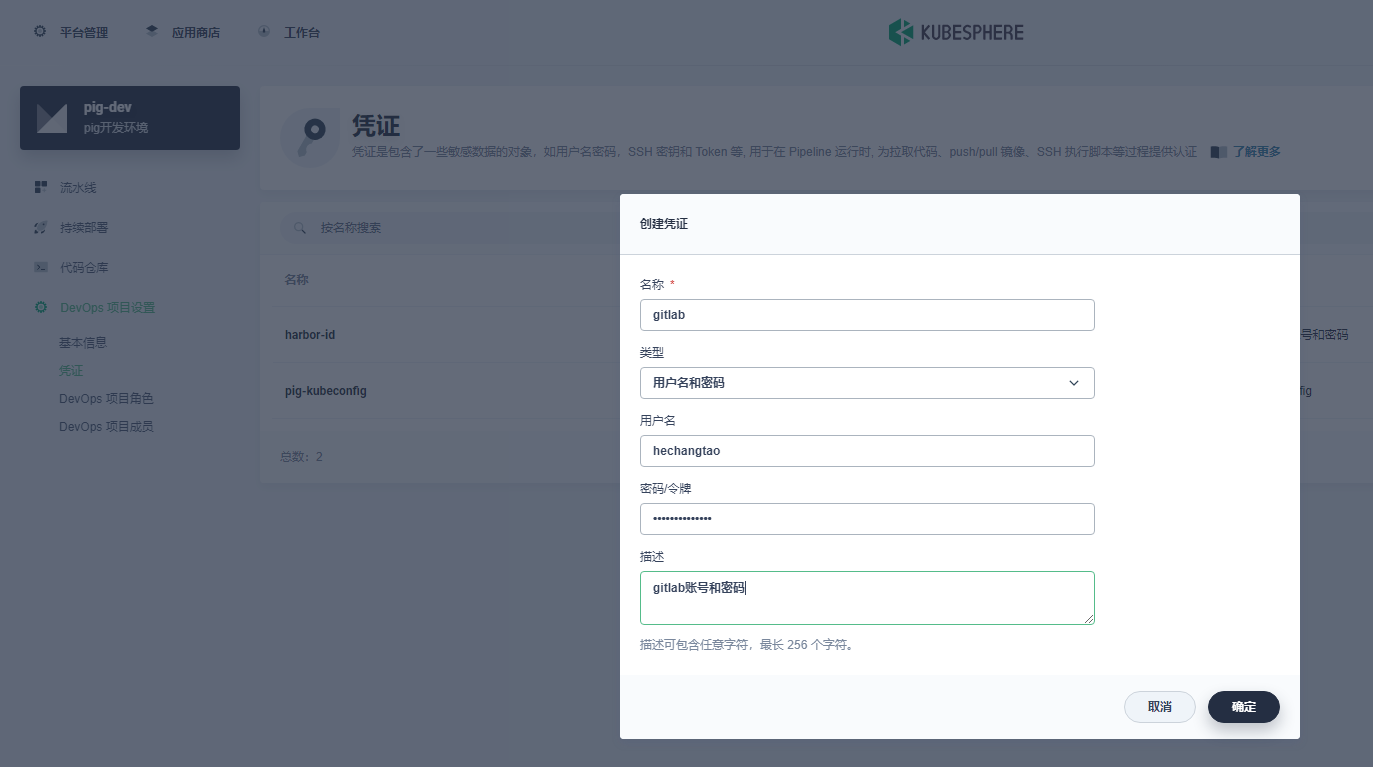

創建 gitlab 憑證 , 如下所示：

名稱自定義，需要和 Jenkinsfile 中的一致即可，

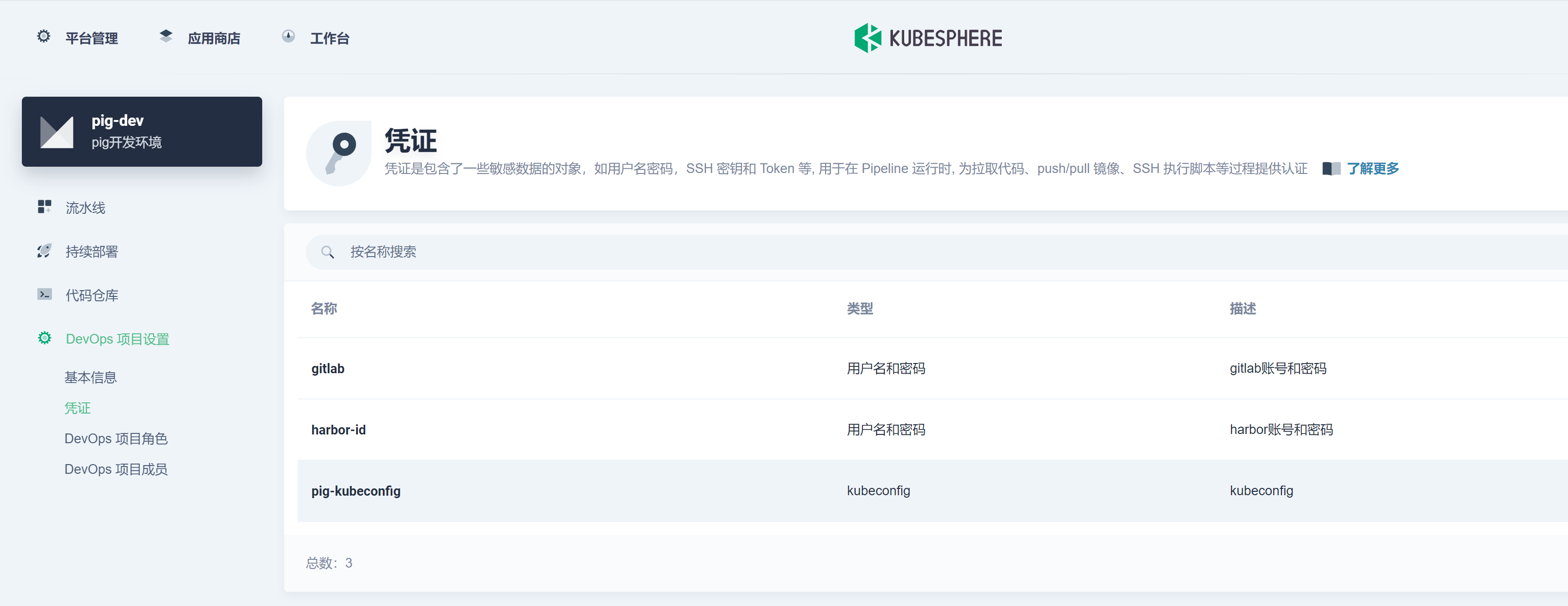

全部憑證如下：

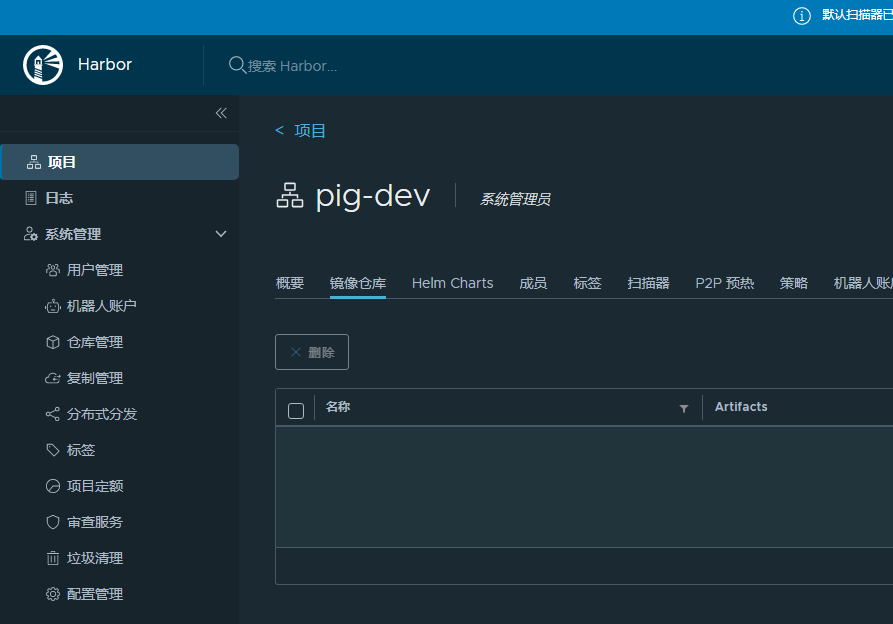

設定 harbor 鏡像倉庫

新建一個 pig-dev 專案 , 如下所示：

部署 Pig 后端無狀態服務

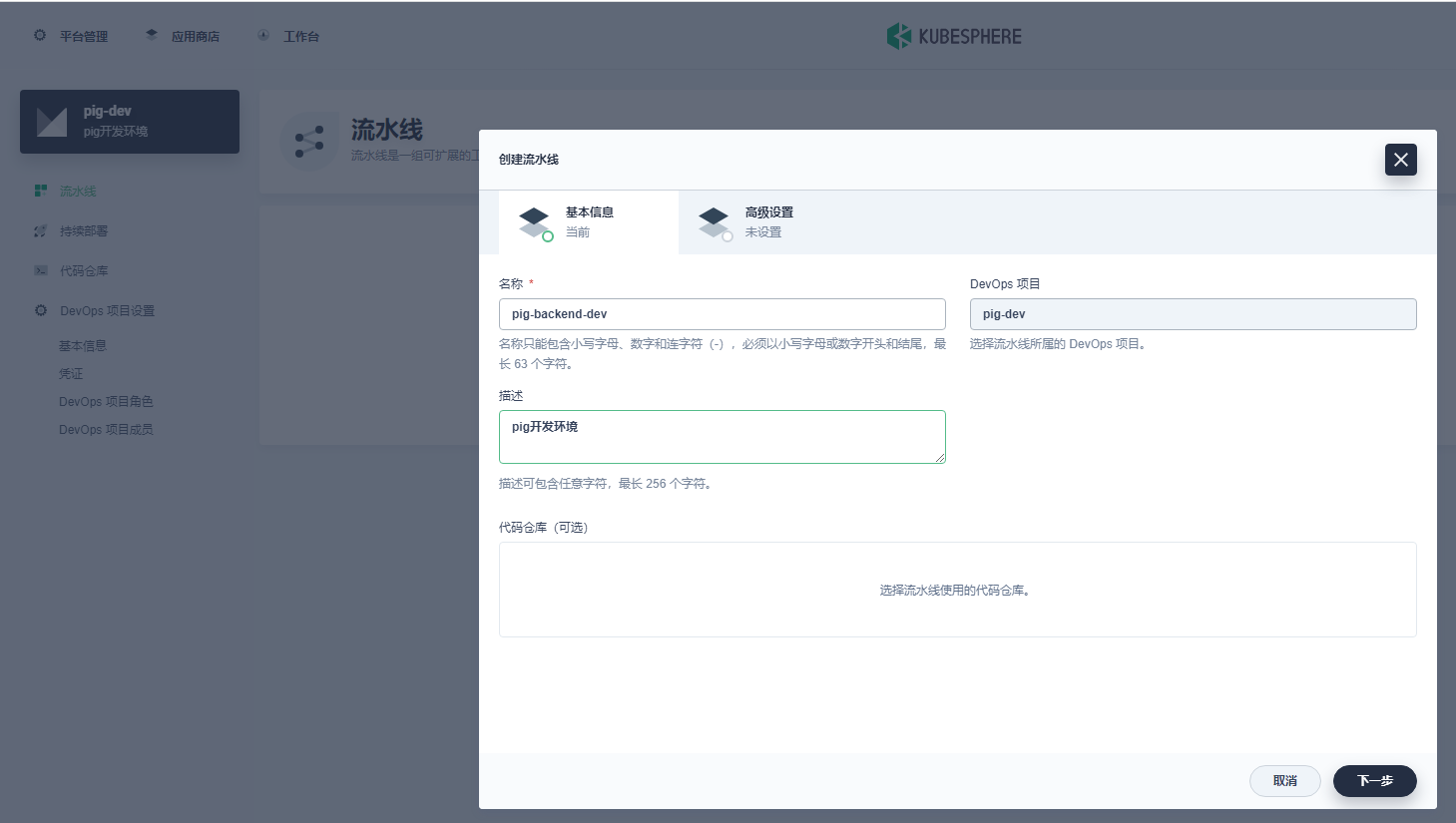

新建 pig 后端流水線 , 如下所示：

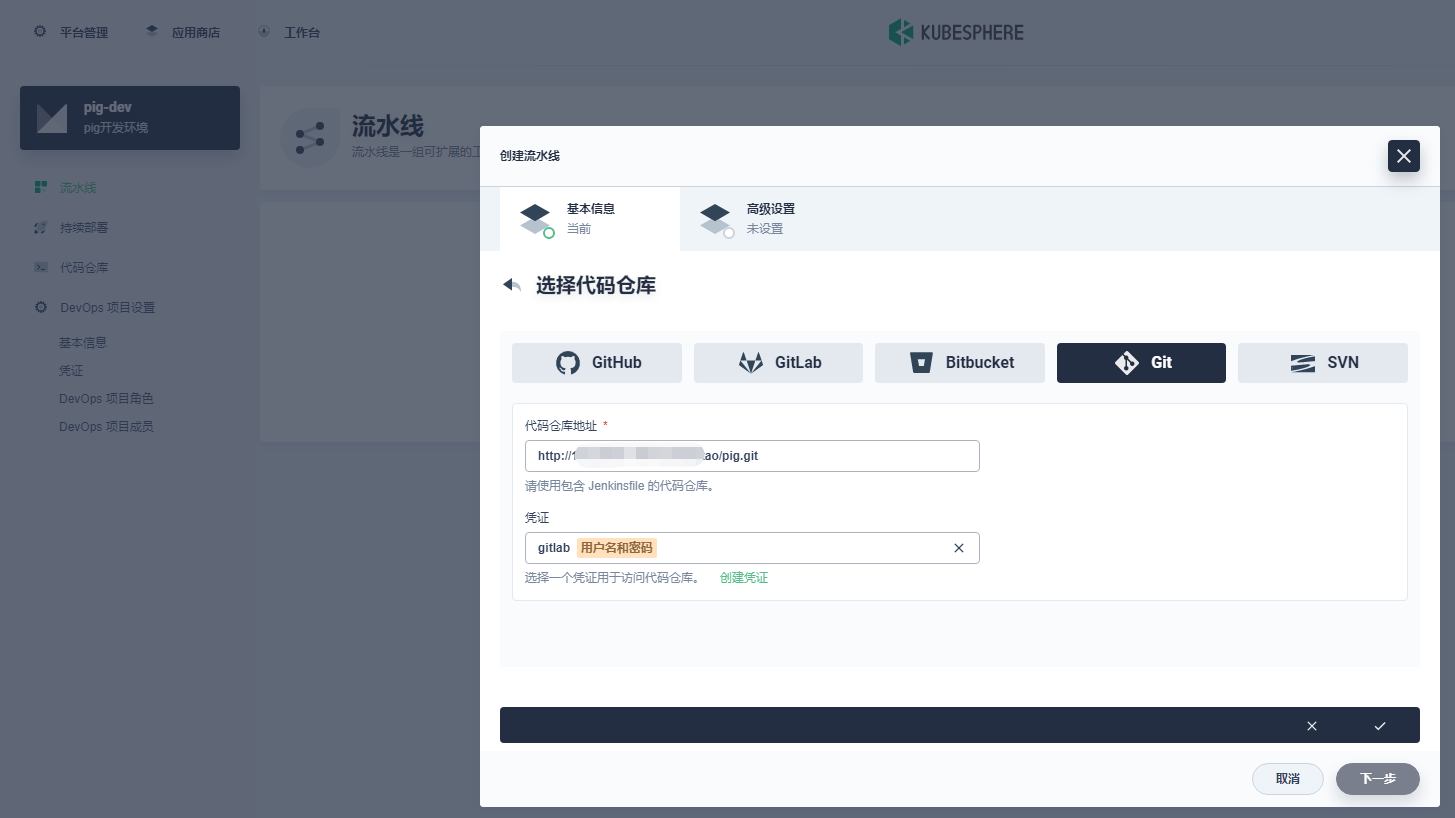

選擇代碼倉庫：

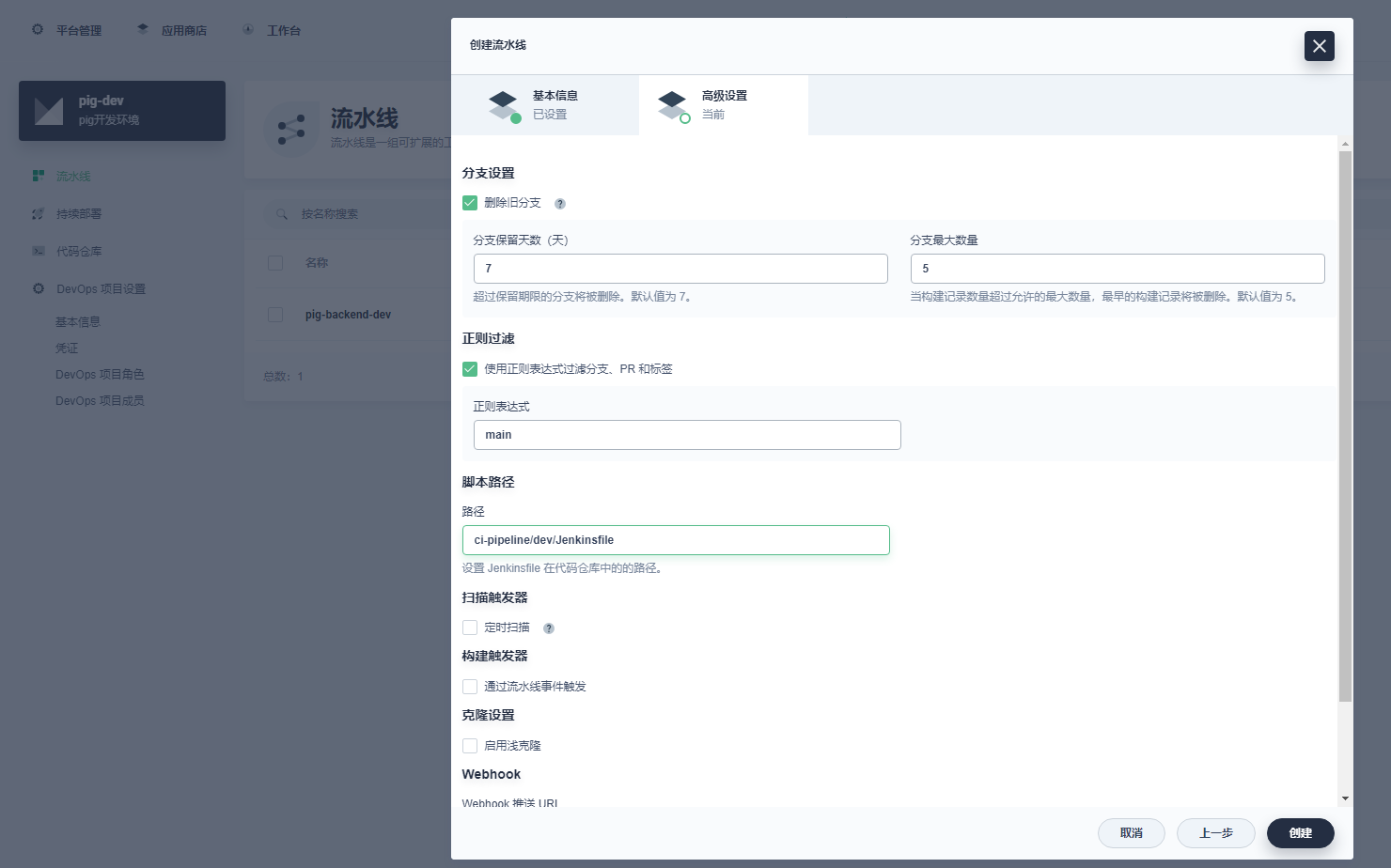

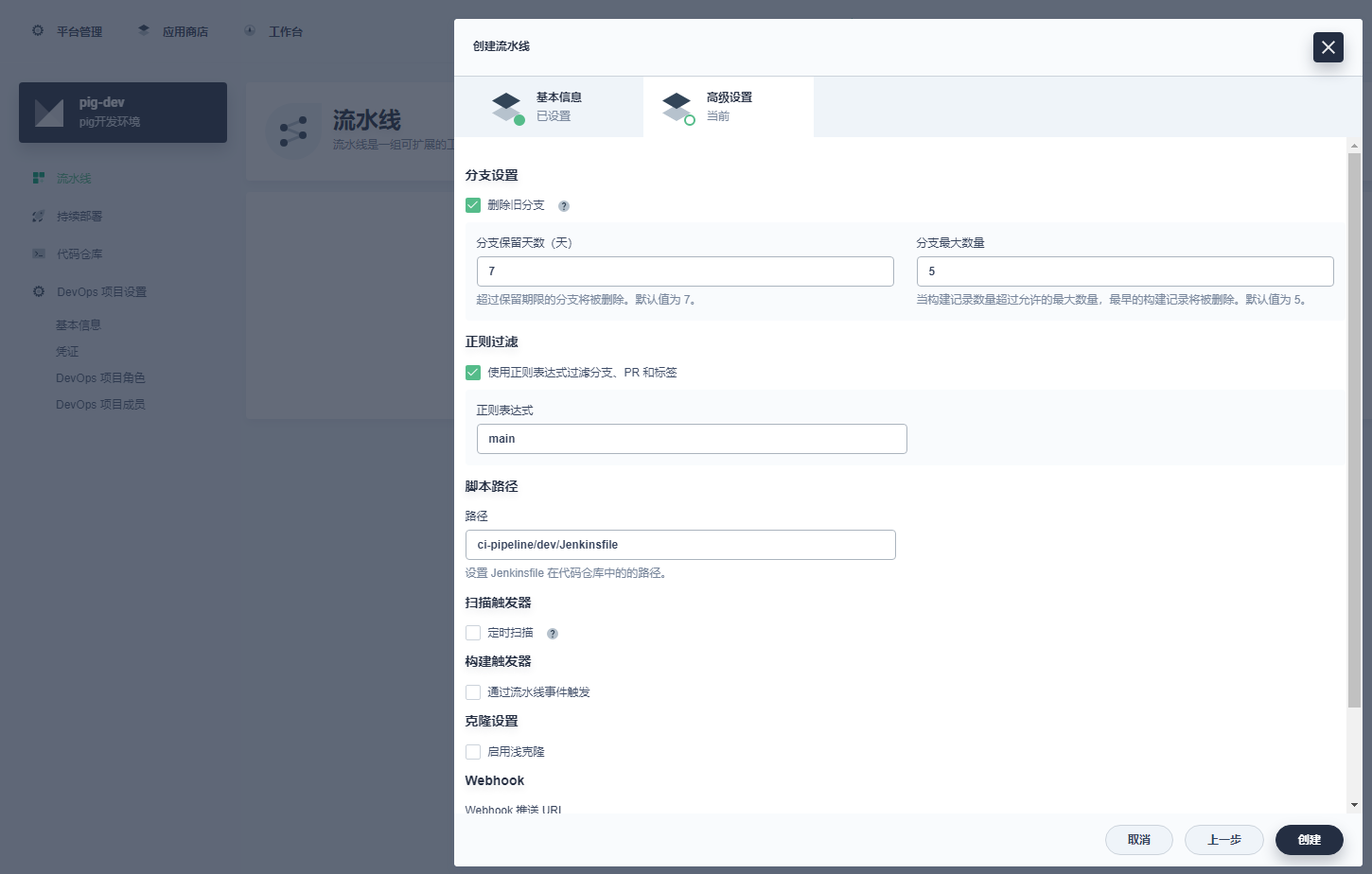

編輯設定：

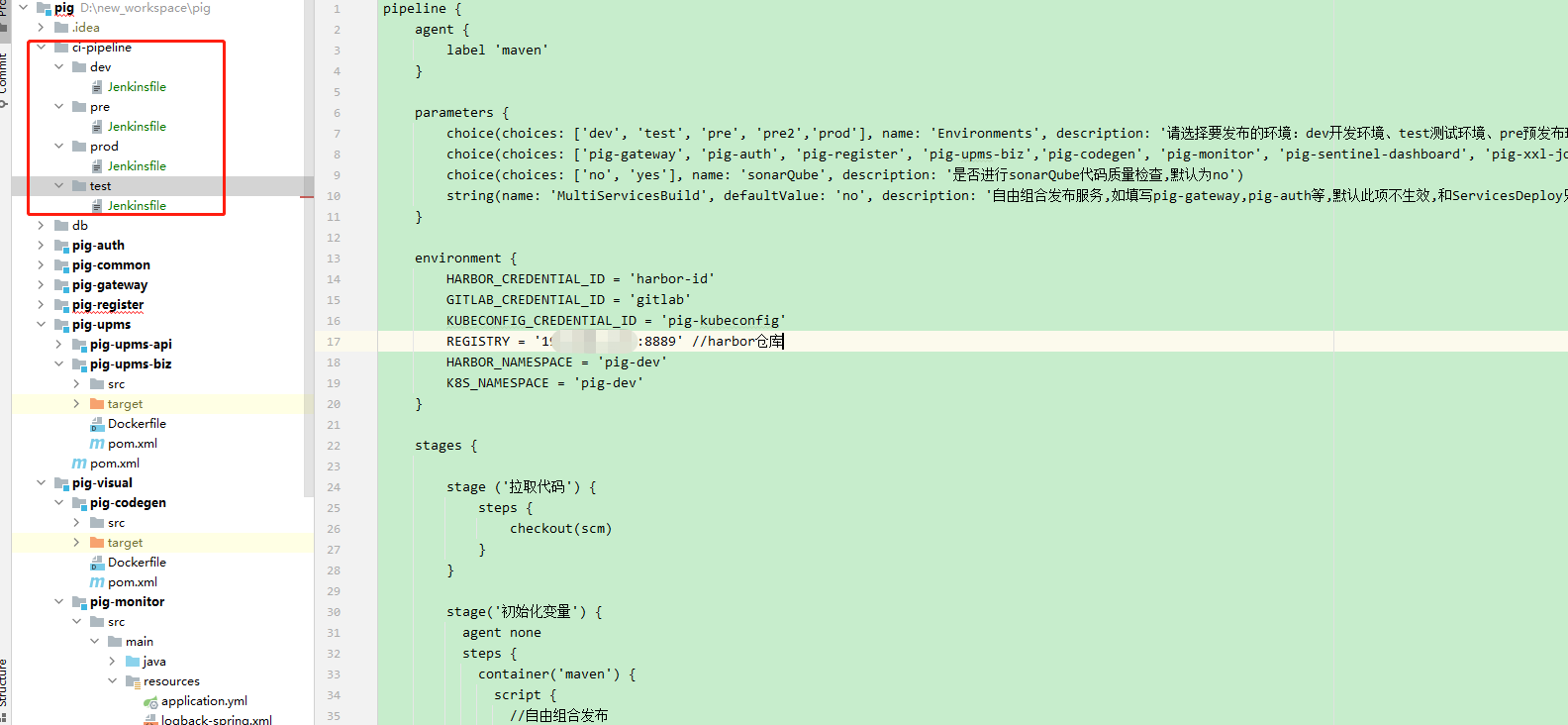

代碼中創建 Jenkinsfile 檔案：

內容如下：

pipeline {
    agent {
        label 'maven'
    }

    parameters {
        choice(choices: ['dev', 'test', 'pre', 'pre2','prod'], name: 'Environments', description: '請選擇要發布的環境：dev開發環境、test測驗環境、pre預發布環境、pre2灰度環境、prod 生產環境')
        choice(choices: ['pig-gateway', 'pig-auth', 'pig-register', 'pig-upms-biz','pig-codegen', 'pig-monitor', 'pig-sentinel-dashboard', 'pig-xxl-job-admin','all'], name: 'ServicesDeploy', description: '請選擇要構建的服務,支持單個服務發布或全部服務發布')
        choice(choices: ['no', 'yes'], name: 'sonarQube', description: '是否進行sonarQube代碼質量檢查,默認為no')
        string(name: 'MultiServicesBuild', defaultValue: 'no', description: '自由組合發布服務,如填寫pig-gateway,pig-auth等,默認此項不生效,和ServicesDeploy只能選其一')
    }

    environment {
        HARBOR_CREDENTIAL_ID = 'harbor-id'
        GITLAB_CREDENTIAL_ID = 'gitlab'
        KUBECONFIG_CREDENTIAL_ID = 'pig-kubeconfig'
        REGISTRY = 'ip:埠'//harbor鏡像倉庫
        HARBOR_NAMESPACE = 'pig-dev'
        K8s_NAMESPACE = 'pig-dev'
    }

    stages {

        stage ('拉取代碼') {
            steps {
                checkout(scm)
            }
        }

		stage('初始化變數') {
		  agent none
		  steps {
			container('maven') {
			  script {
				//自由組合發布
				if("${params.MultiServicesBuild}".trim() != "no") {
				  ServicesBuild = "${params.MultiServicesBuild}".split(",")
				  for (service in ServicesBuild) {
					println "now got ${service}"
				  }
				}else if("${params.ServicesDeploy}".trim() == "all"){
					ServicesBuildStr = 'pig-gateway,pig-auth,pig-register,pig-upms-biz,pig-codegen,pig-monitor,pig-sentinel-dashboard,pig-xxl-job-admin'
					ServicesBuild = "${ServicesBuildStr}".split(",")
				}else if("${params.ServicesDeploy}".trim() != "all"){
					ServicesBuild = "${params.ServicesDeploy}".split(",")
				}
			  }
			}
		  }
	    }

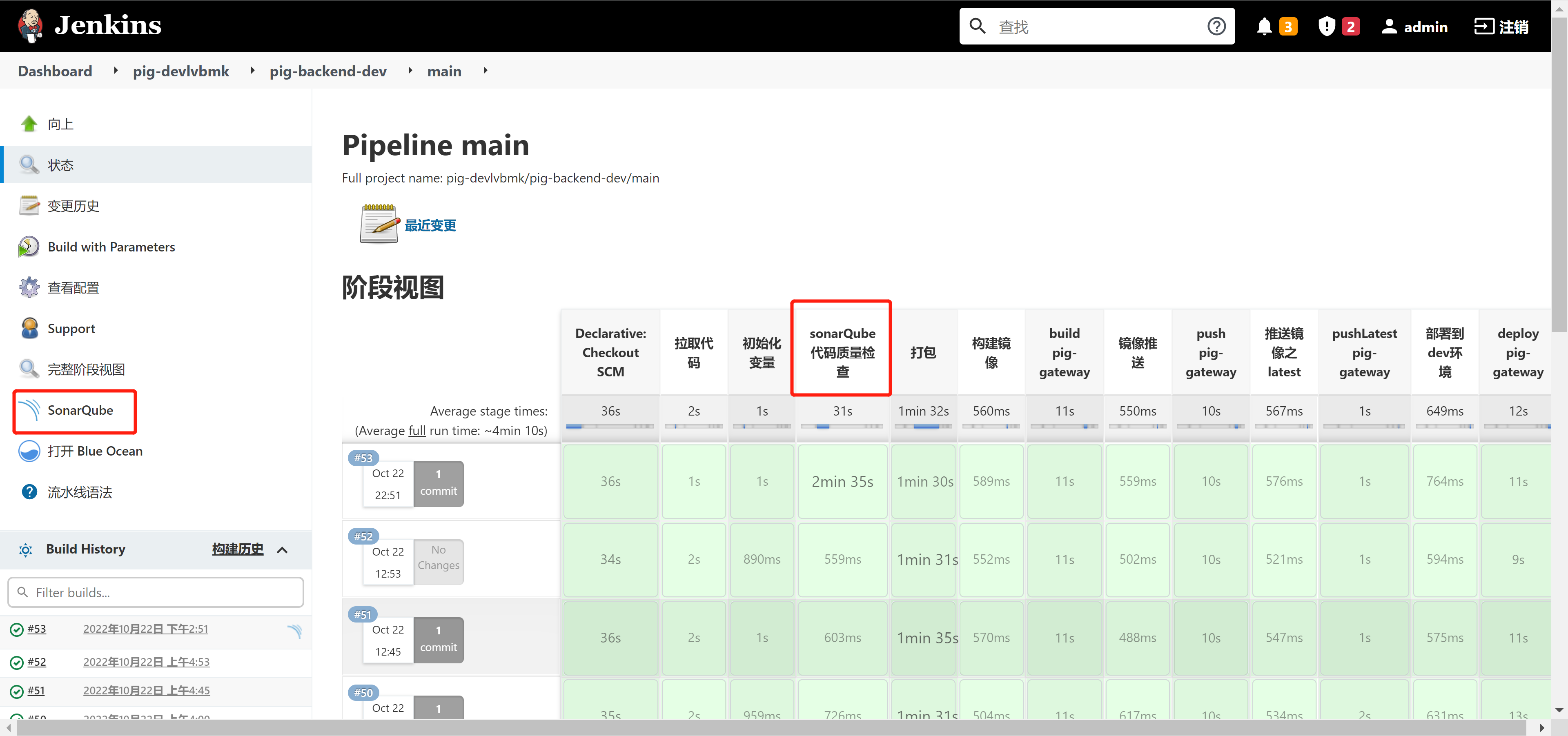

        stage('sonarQube代碼質量檢查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       for (service in ServicesBuild) {
                          def workspace = "pig-"
                          println "當前進行代碼質量檢查是：${service}"
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }

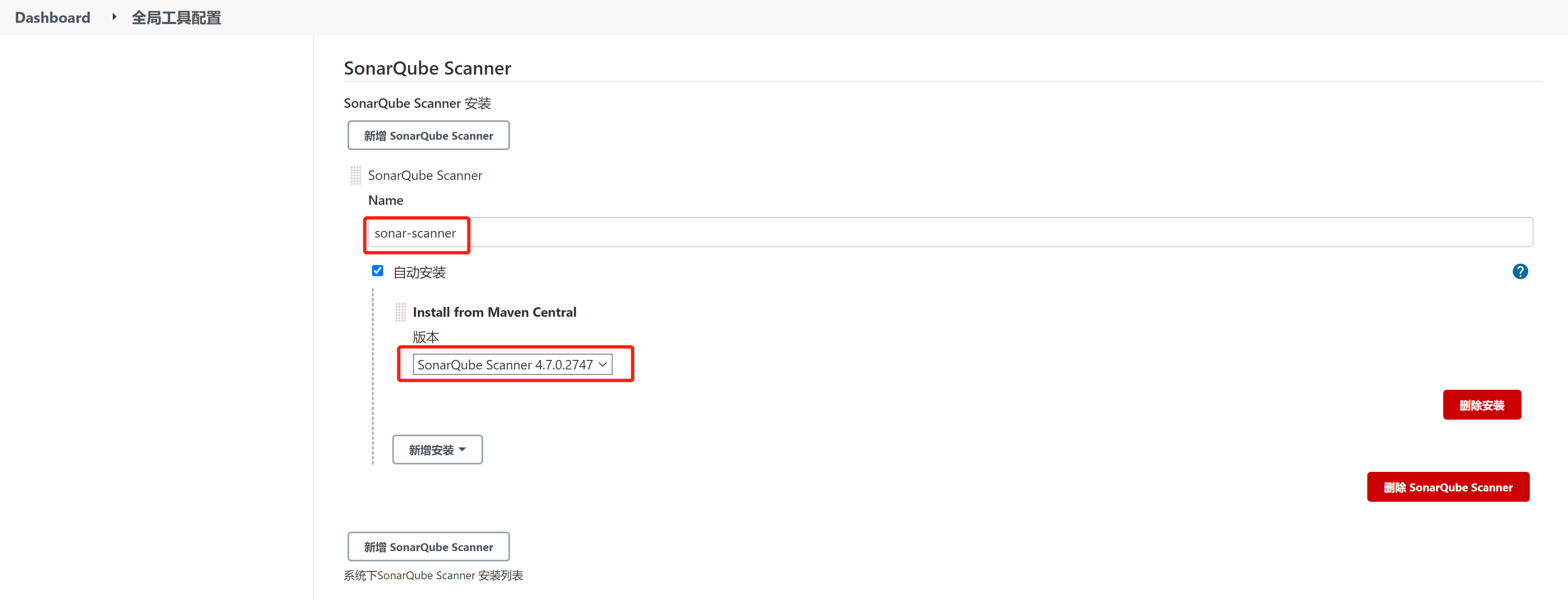

                           //定義當前Jenkins的SonarQubeScanner工具
                           scannerHome = tool 'sonar-scanner'
                           //參考當前JenkinsSonarQube環境
                           withSonarQubeEnv('sonarqube9.4') {
                               sh """
                               cd ${workspace}
                               ${scannerHome}/bin/sonar-scanner
                           """
                           }
                       }
                    }else{
                        println "是no，跳過sonarQube代碼質量檢查"
                    }
                }
            }
        }

		stage('打包') {
			agent none
			steps {
				container('maven') {
				  script {
                    sh "mvn -Dmaven.test.skip=true clean package -P${params.Environments}"
				  }
				}
			}
		}

		stage('構建鏡像') {
			agent none
			steps {
				container('maven') {
				  script {
                    for (service in ServicesBuild) {
                      def workspace = "pig-"
                      println "當前構建的鏡像是：${service}"
                      stage ("build ${service}") {
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }
                        sh "cd ${workspace} && docker build -f Dockerfile -t $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER ."
                      }
                    }
				  }
				}
			}
		}

		stage('鏡像推送') {
			agent none
			steps {
				container('maven') {
				  script {
					for (service in ServicesBuild) {
					  println "當前推送的鏡像是：${service}"
					  stage ("push ${service}") {
						withCredentials([usernamePassword(passwordVariable : 'HARBOR_PASSWORD' ,usernameVariable : 'HARBOR_USERNAME' ,credentialsId : "$HARBOR_CREDENTIAL_ID" ,)]) {
							sh 'echo "$HARBOR_PASSWORD" | docker login $REGISTRY -u "$HARBOR_USERNAME" --password-stdin'
							sh "docker push  $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER"
						}
					  }
					}
				  }
				}
			}
		}

		stage('推送鏡像之latest') {
			agent none
			steps {
				container('maven') {
				  script {
					for (service in ServicesBuild) {
					  println "當前推送的latest鏡像是：${service}"
					  stage ("pushLatest ${service}") {
						sh "docker tag  $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER $REGISTRY/$HARBOR_NAMESPACE/${service}:latest"
						sh "docker push  $REGISTRY/$HARBOR_NAMESPACE/${service}:latest"
					  }
					}
				  }
				}
			}
		}

		stage('部署到dev環境') {
			 steps {
				 container ('maven') {
				   script {
					 for (service in ServicesBuild) {
                       //自定義的全域變數,也就是整個流水線可以去使用
                       env.APP_NAME = "${service}"
                       if("${service}".trim() == "pig-gateway") {
                          env.NODEPORT = 31201
                          env.PORT = 9999
                        }
                       if("${service}".trim() == "pig-auth") {
                          env.NODEPORT = 31202
                          env.PORT = 3000
                        }
                       if("${service}".trim() == "pig-register") {
                          env.NODEPORT = 31203
                          env.PORT = 8848
                        }
                       if("${service}".trim() == "pig-upms-biz") {
                          env.NODEPORT = 31204
                          env.PORT = 4000
                        }
                       if("${service}".trim() == "pig-codegen") {
                          env.NODEPORT = 31205
                          env.PORT = 5002
                        }
                       if("${service}".trim() == "pig-monitor") {
                          env.NODEPORT = 31206
                          env.PORT = 5001
                        }
                       if("${service}".trim() == "pig-sentinel-dashboard") {
                          env.NODEPORT = 31207
                          env.PORT = 5003
                        }
                       if("${service}".trim() == "pig-xxl-job-admin") {
                          env.NODEPORT = 31208
                          env.PORT = 5004
                        }

					   stage ("deploy ${service}") {
						println "即將部署的服務是 $APP_NAME"
						   withCredentials([
							   kubeconfigFile(
							   credentialsId: env.KUBECONFIG_CREDENTIAL_ID,
							   variable: 'KUBECONFIG')
							   ]) {
                                   if("${service}".trim() == "pig-register") {
                                       sh "envsubst < deploy/${params.Environments}/nacos-devops.yaml | kubectl apply -f -"
                                   }else{
                                       sh "envsubst < deploy/${params.Environments}/devops.yaml | kubectl apply -f -"
                                   }
						   }
					   }
					 }
				   }
				 }
			 }
		}


	}

}

通過 ${service} 來判斷最終選擇哪個 deploy 來部署，

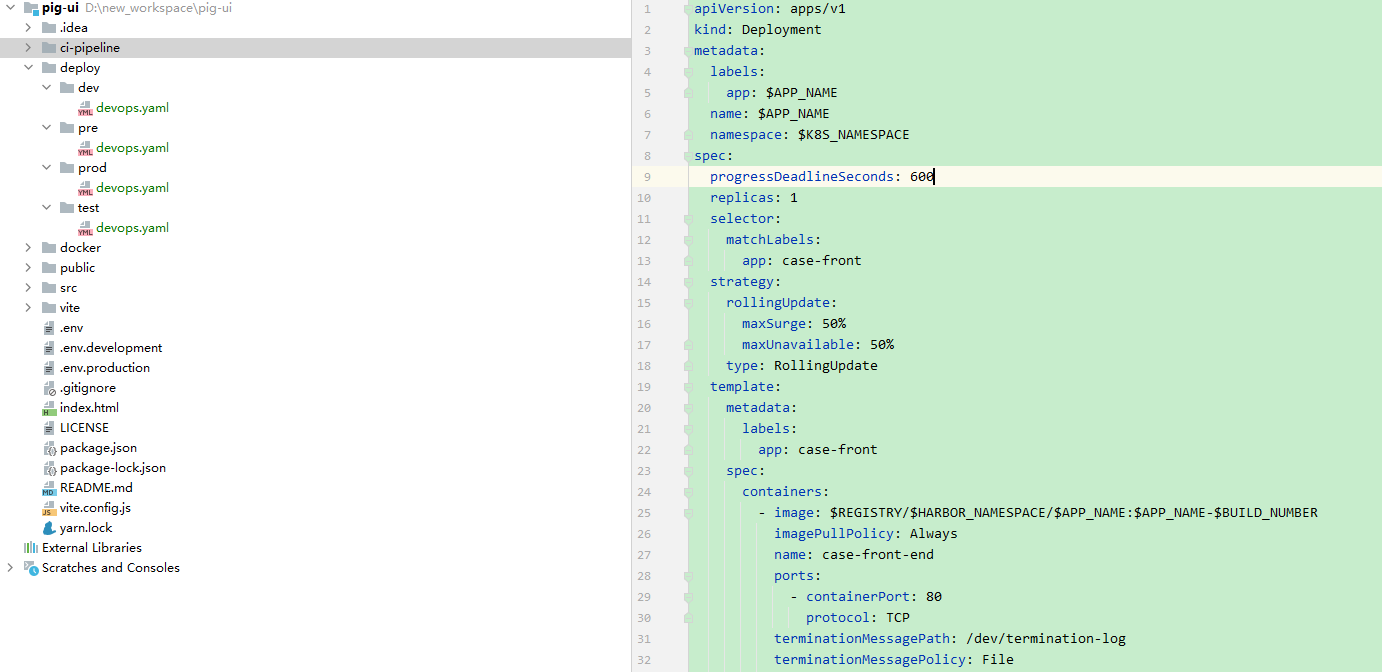

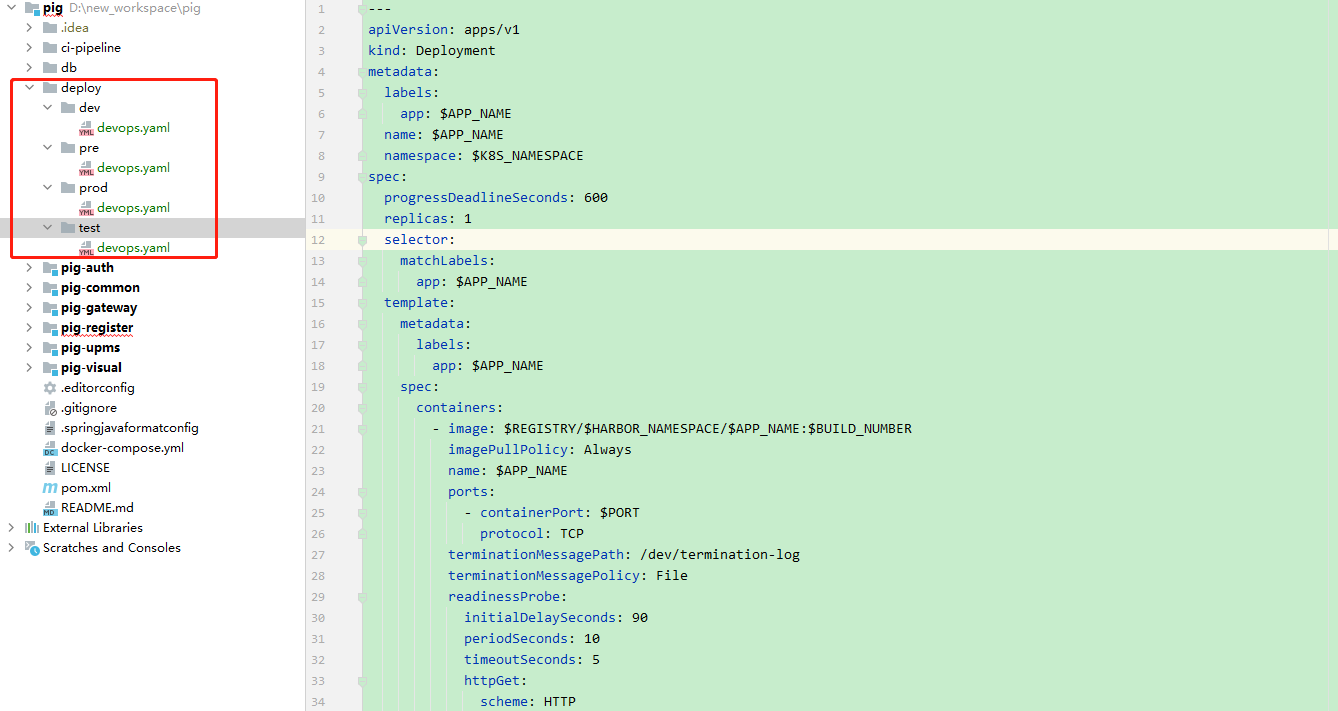

代碼中創建 devops.yaml 部署檔案：

內容如下：

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: $PORT
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: $PORT
      protocol: TCP
      targetPort: $PORT
      nodePort: $NODEPORT
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

代碼中創建 nacos-devops.yaml 部署檔案：

由于 pig-register 服務是 nacos 服務，其 K8s 的 yaml 部署應該和其他服務不同，采用 StatefulSet 來部署且副本數為 3，, 并添加相對應的埠，

內容如下：

---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  serviceName: $APP_NAME
  replicas: 3
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
      annotations:
        pod.alpha.kubernetes.io/initialized: "true"
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            - labelSelector:
                matchExpressions:
                  - key: "app"
                    operator: In
                    values:
                      - nacos
              topologyKey: "kubernetes.io/hostname"
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: 8848
              name: client-port
            - containerPort: 9848
              name: client-rpc
            - containerPort: 9849
              name: raft-rpc
            - containerPort: 7848
              name: old-raft-rpc
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
  annotations:
    service.alpha.kubernetes.io/tolerate-unready-endpoints: "true"
spec:
  ports:
    - port: 8848
      protocol: TCP
      name: server
      targetPort: 8848
      nodePort: $NODEPORT
    - port: 9848
      name: client-rpc
      targetPort: 9848
    - port: 9849
      name: raft-rpc
      targetPort: 9849
    ### 兼容1.4.x版本的選舉埠
    - port: 7848
      name: old-raft-rpc
      targetPort: 7848
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

后續這些檔案都可可采用共享倉庫來統一管理，

發布

由于 pig-gateway、pig-auth 和 pig-upms-biz 等其它服務都是依賴 nacos(pig-register) 服務的，所以我們先發布 pig-register 服務，

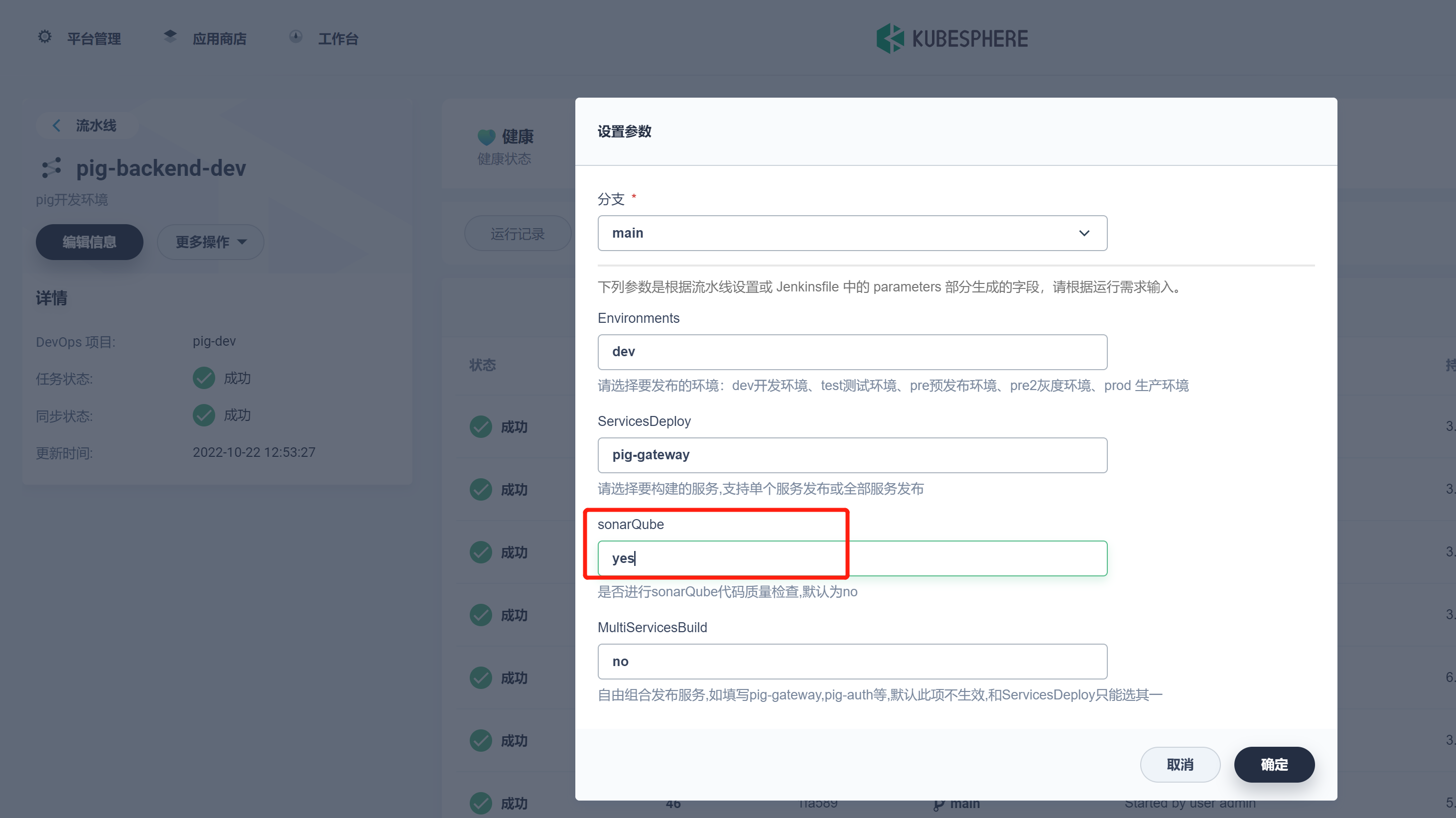

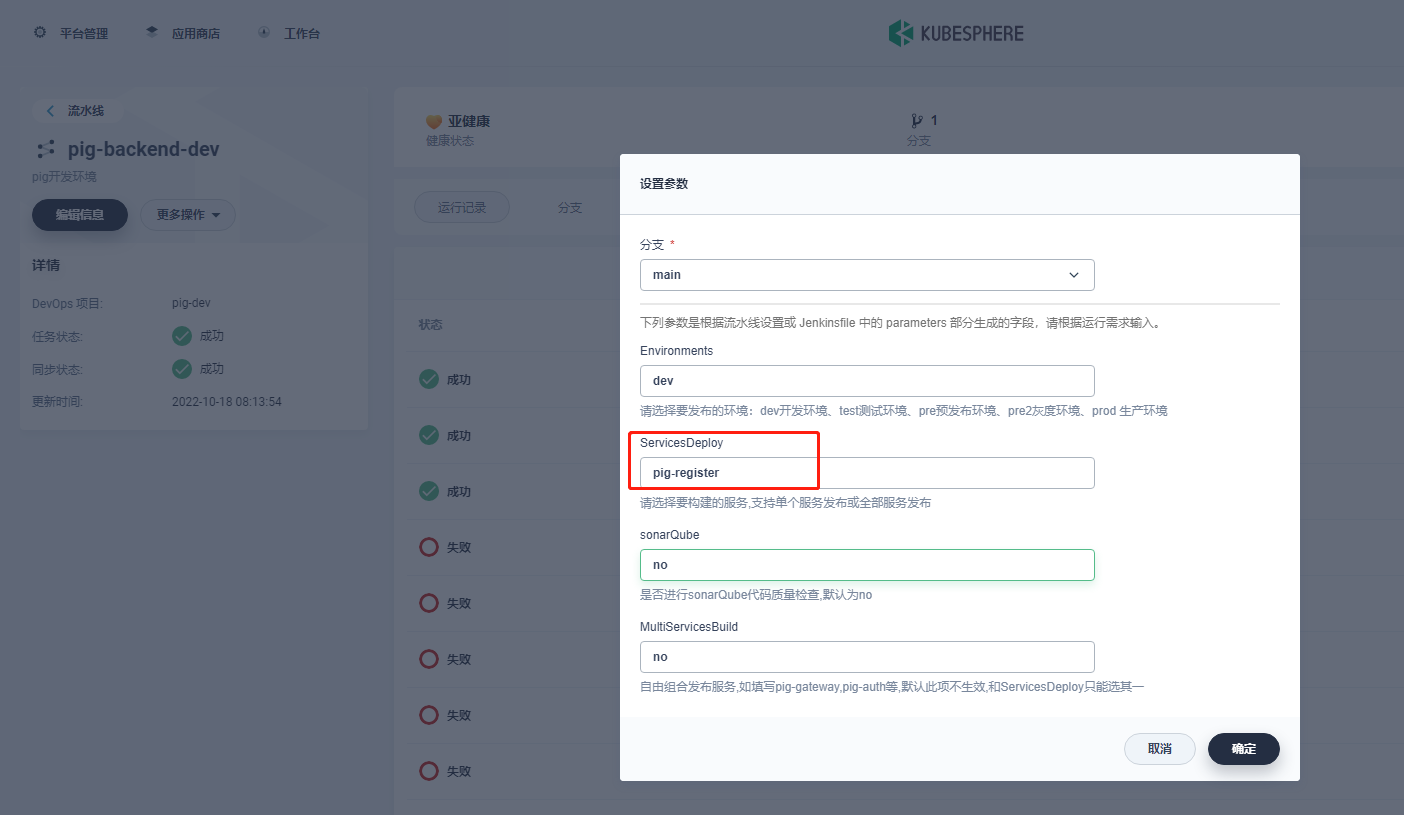

進入 DevOps 專案 -> pig-dev -> pig-backend-dev -> 運行，

這里 KubeSphere3.3.0 版本中有個 bug，choice 型別的還是識別為 string，所以暫時只能手動輸入，此 bug 將會在 3.3.1 版本修復，

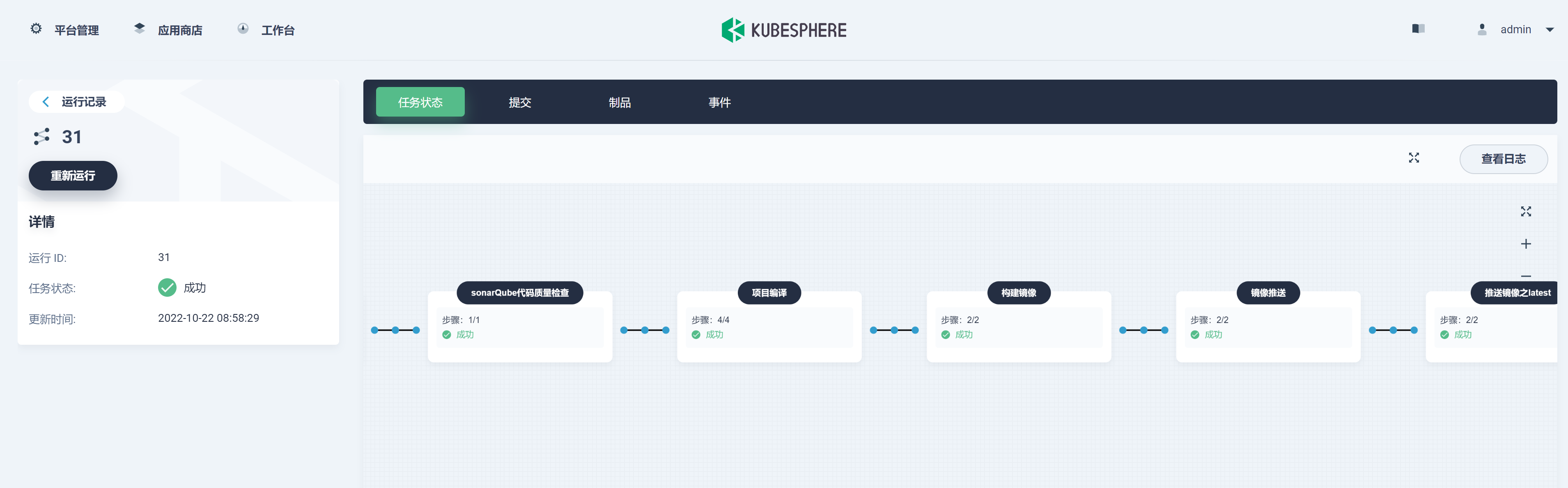

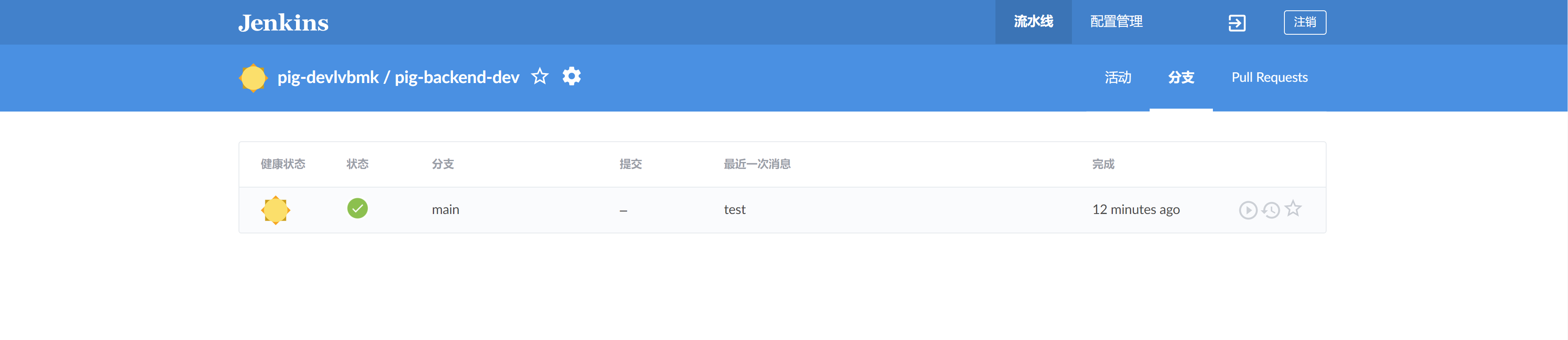

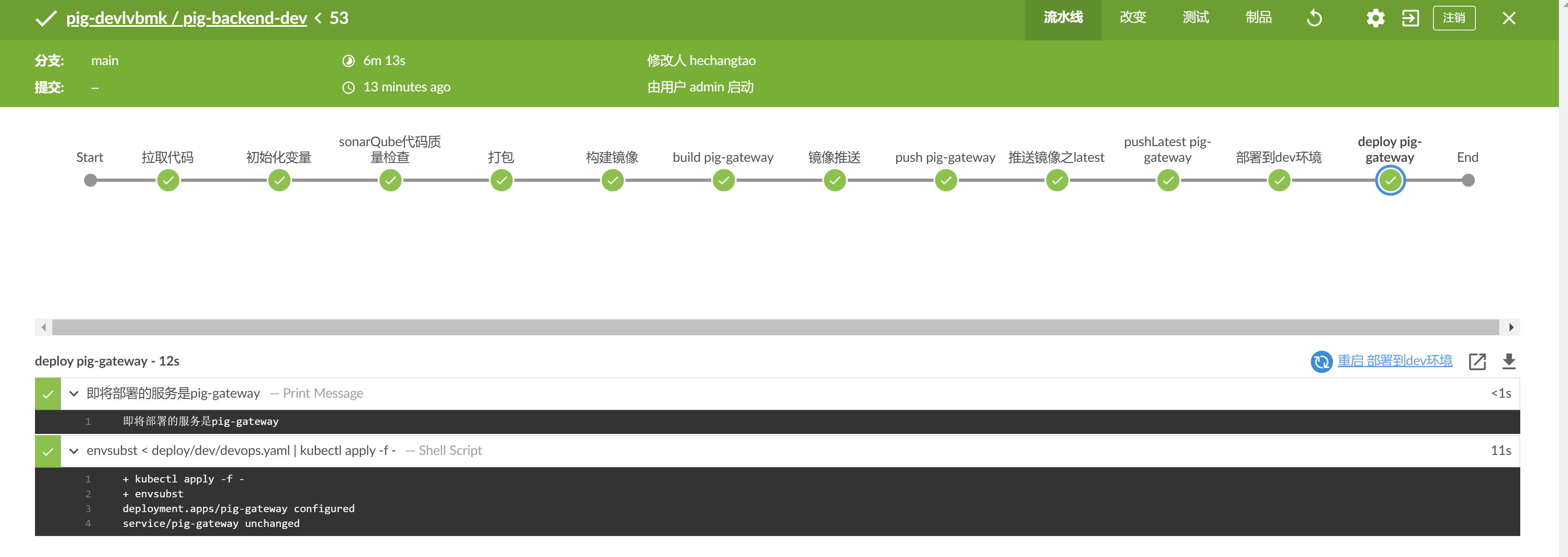

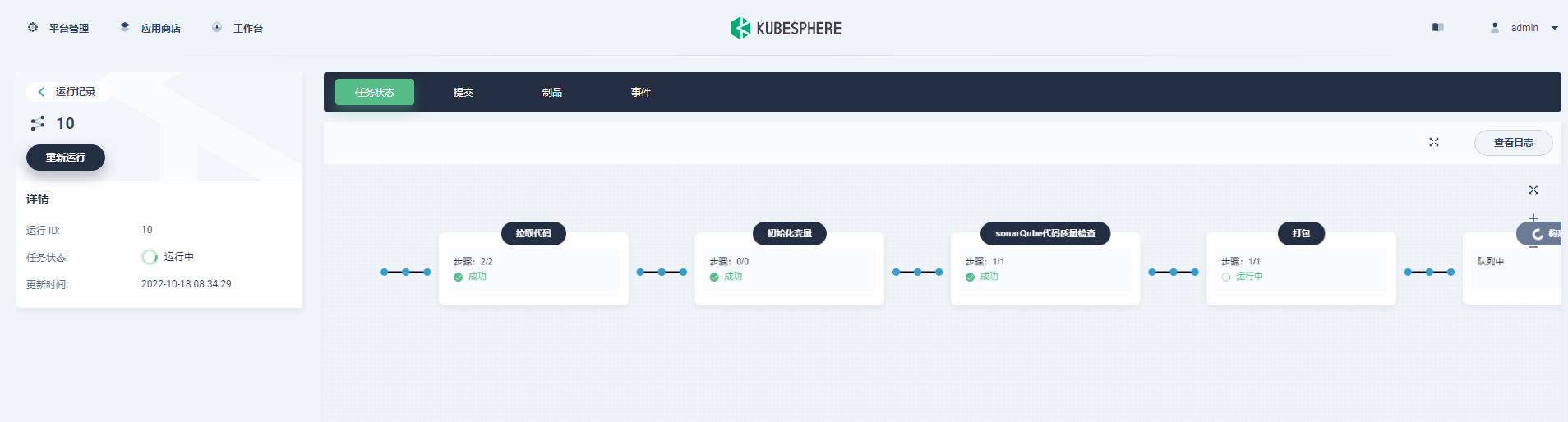

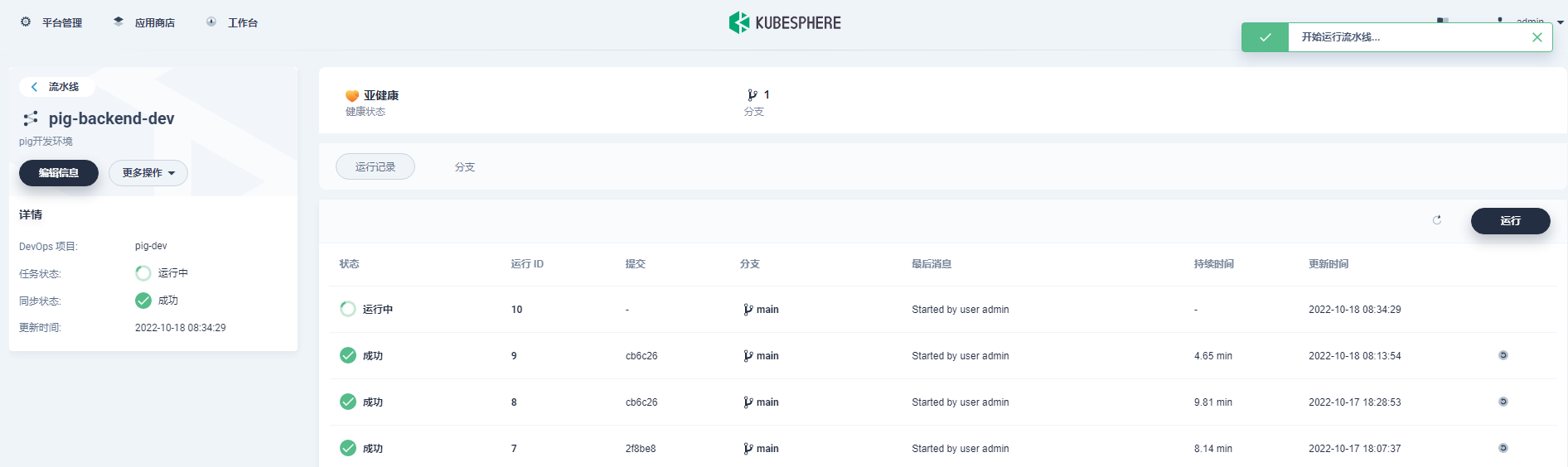

查看任務狀態：

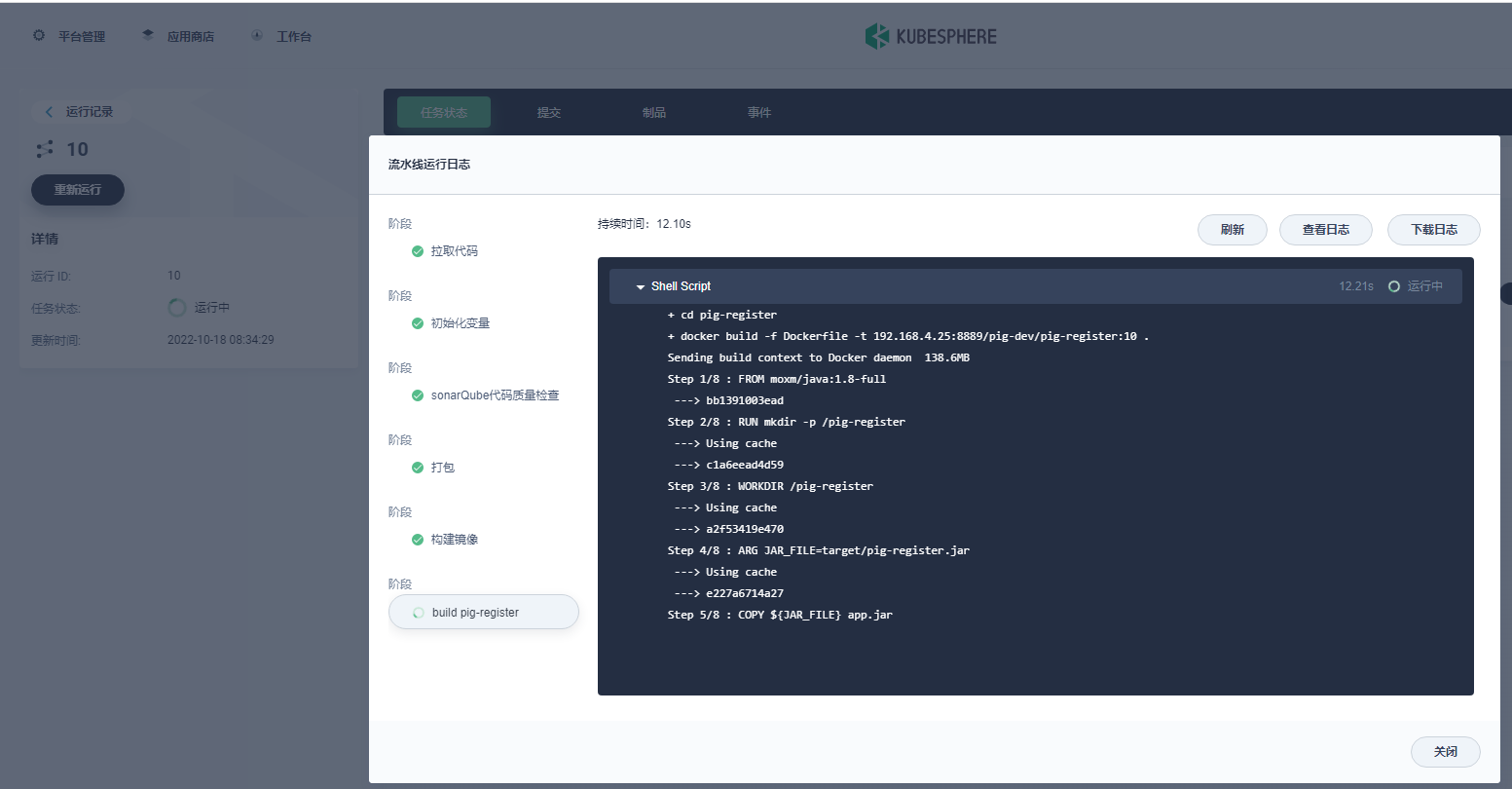

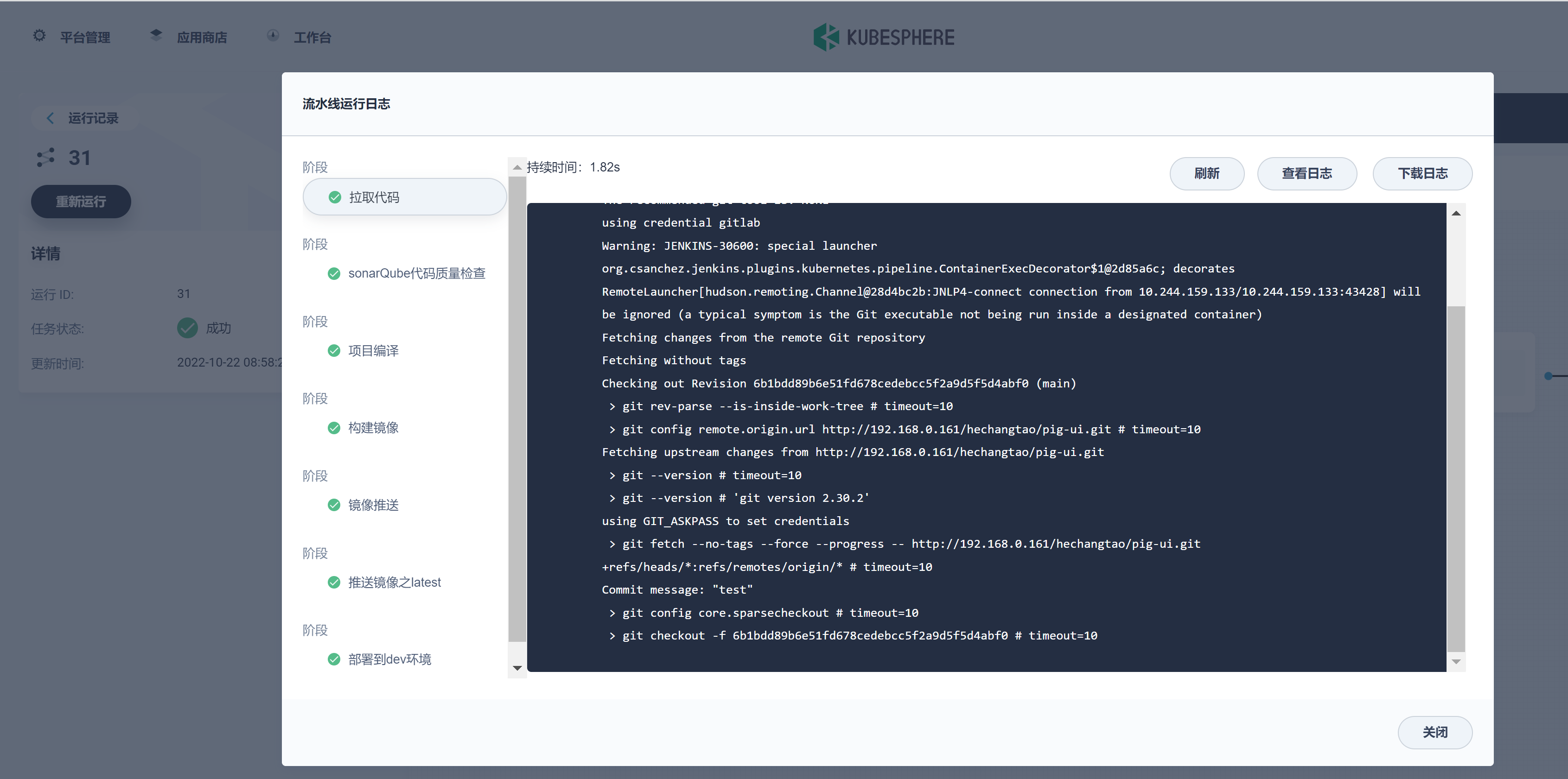

查看日志：

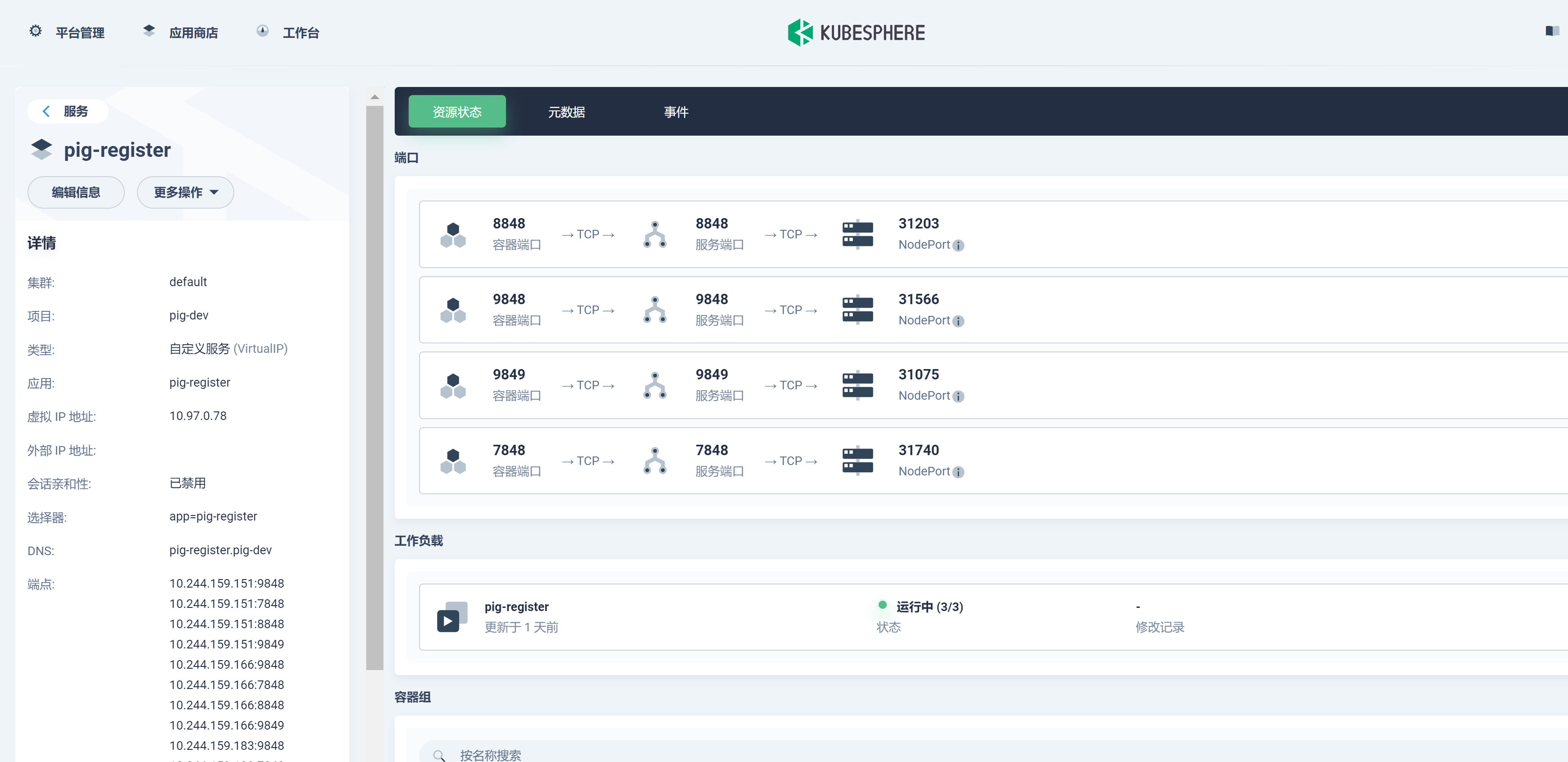

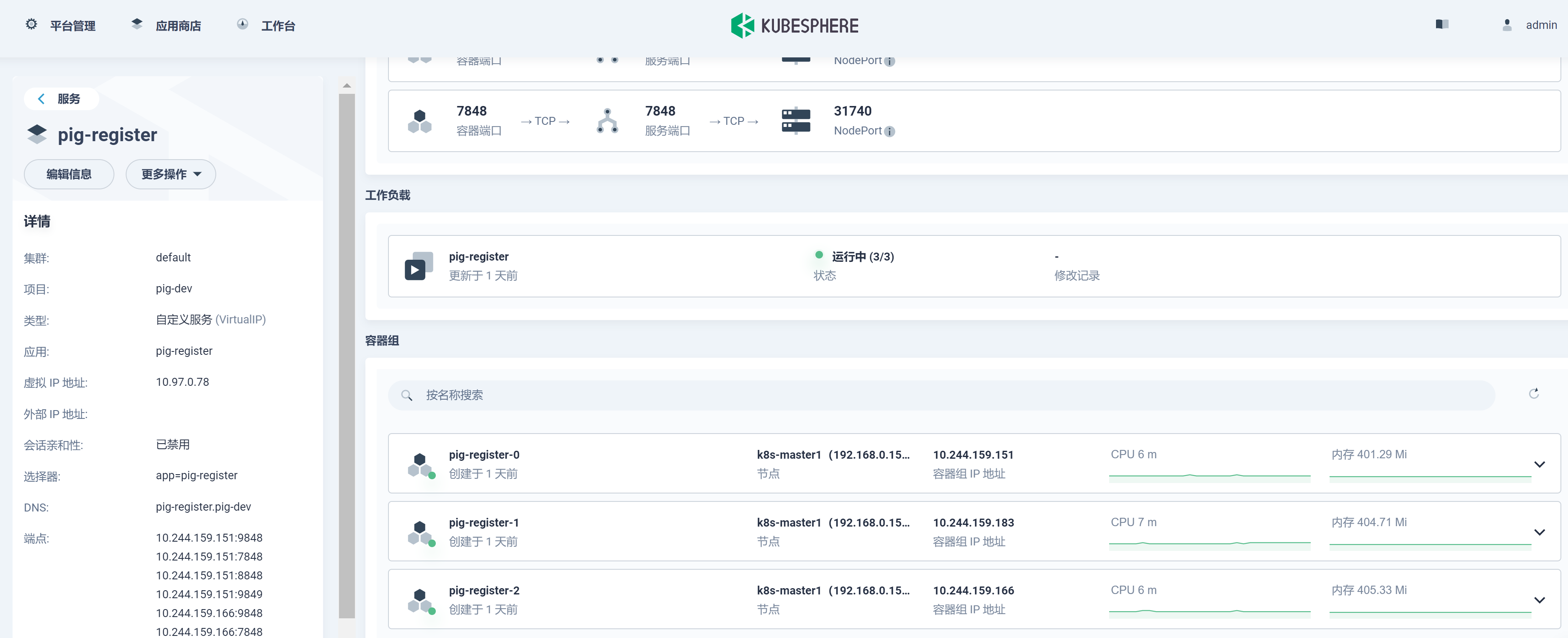

在專案 -> 應用負載 -> 服務下查看剛發布的 pig-register 服務：

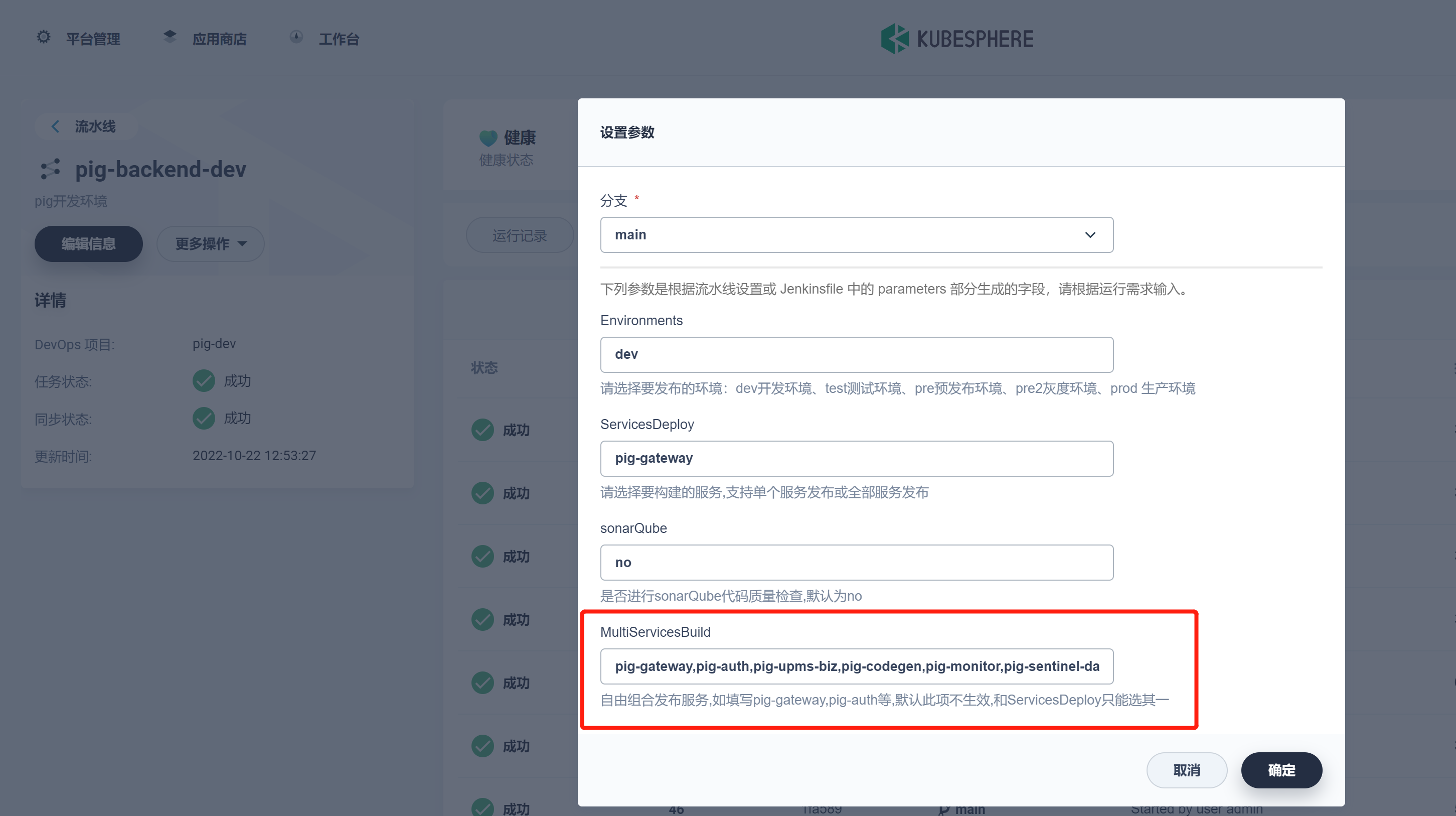

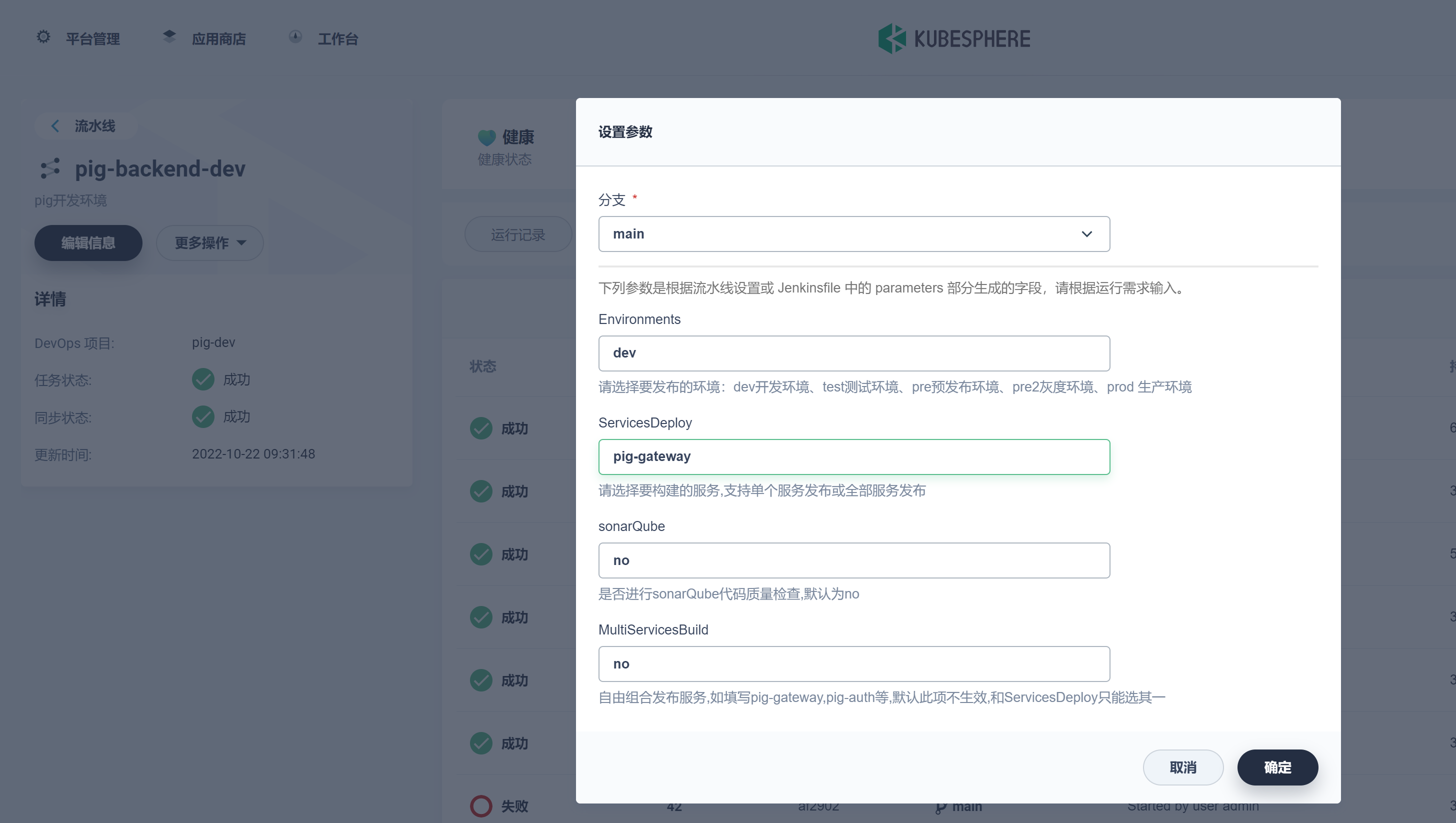

進入 DevOps 專案 -> pig-dev -> pig-backend-dev -> 運行 -> 選擇自由組合發布：

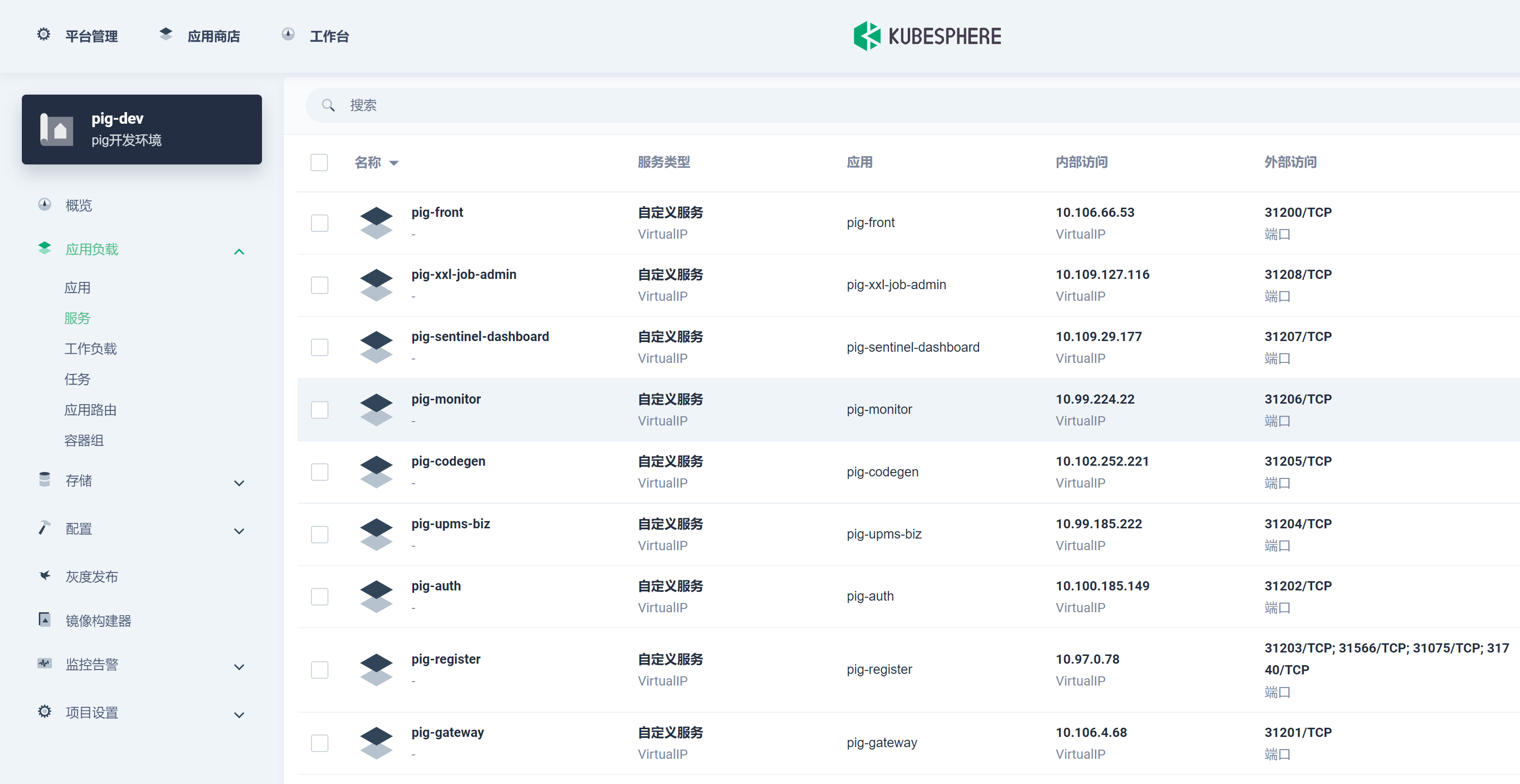

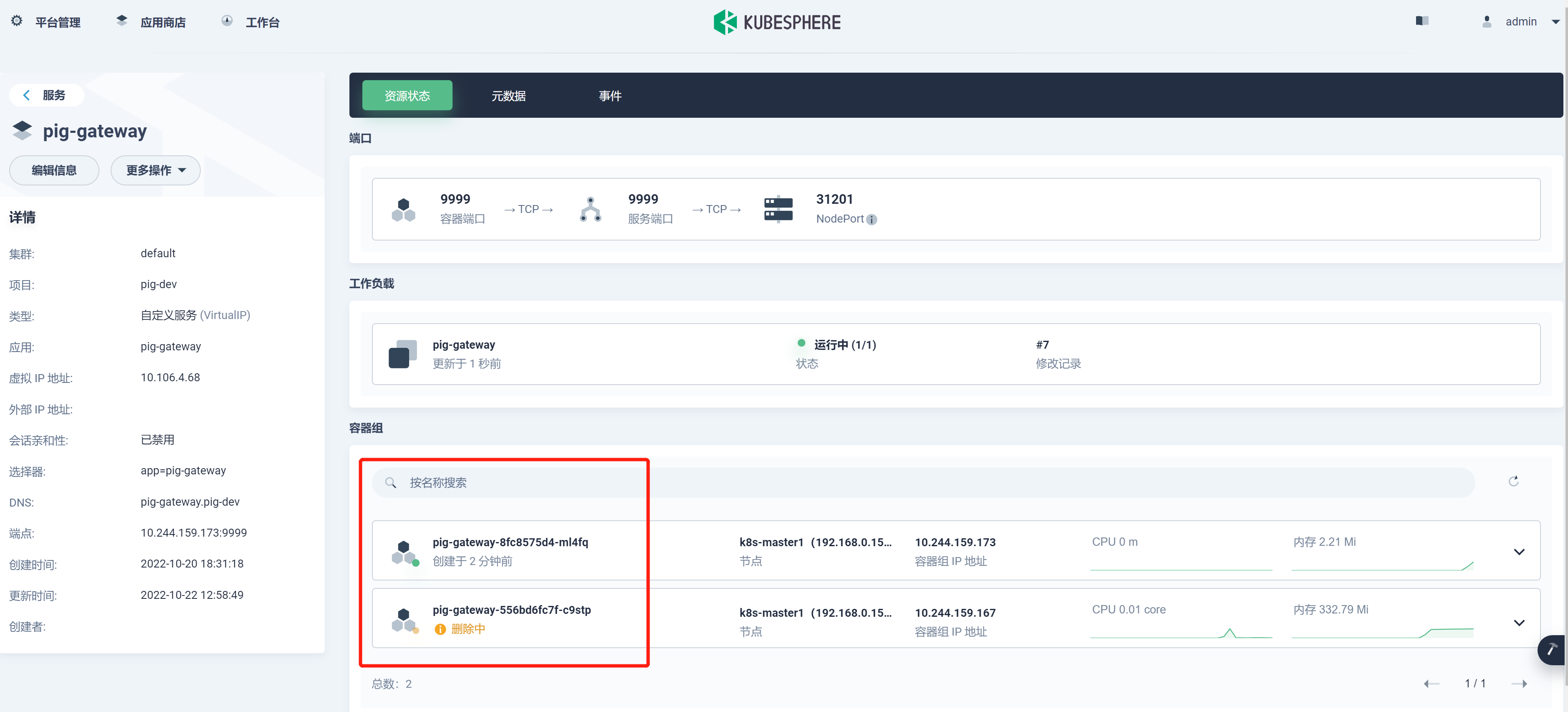

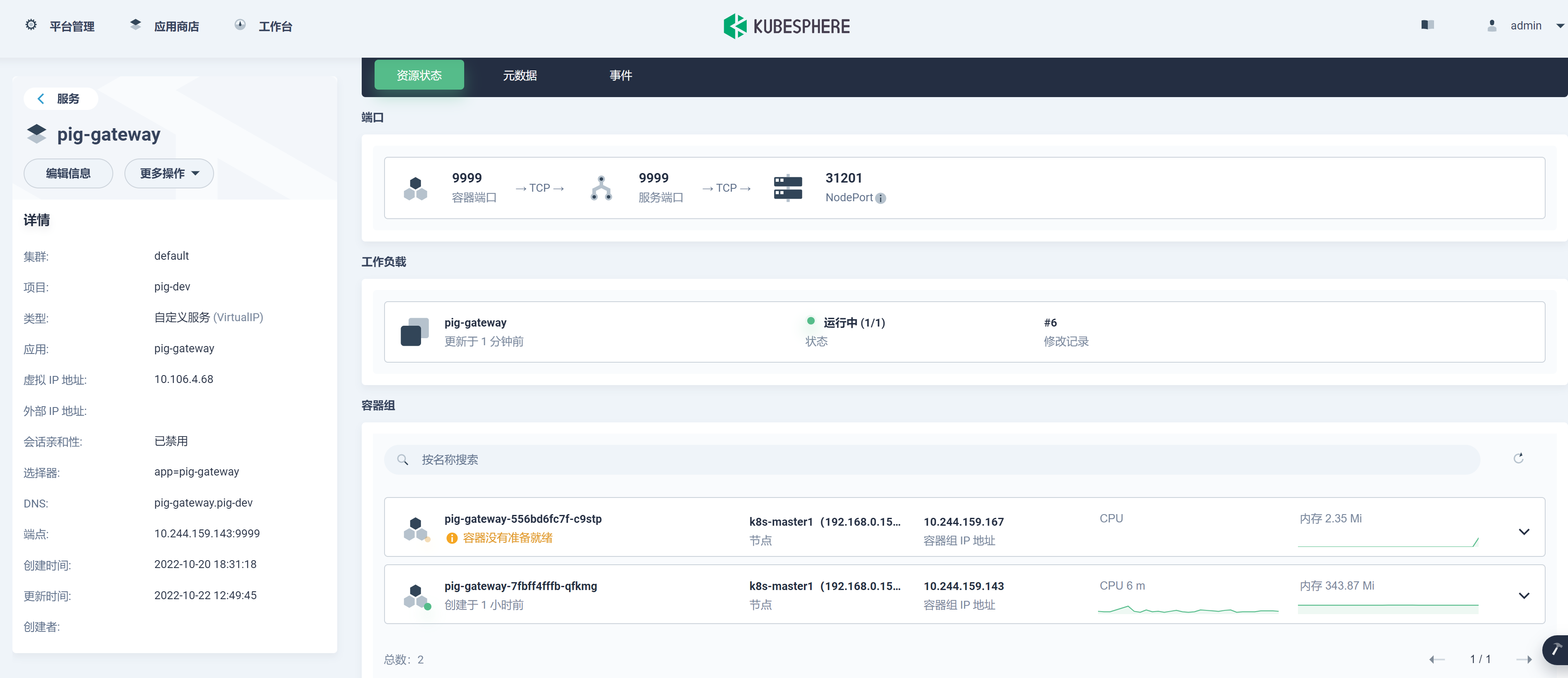

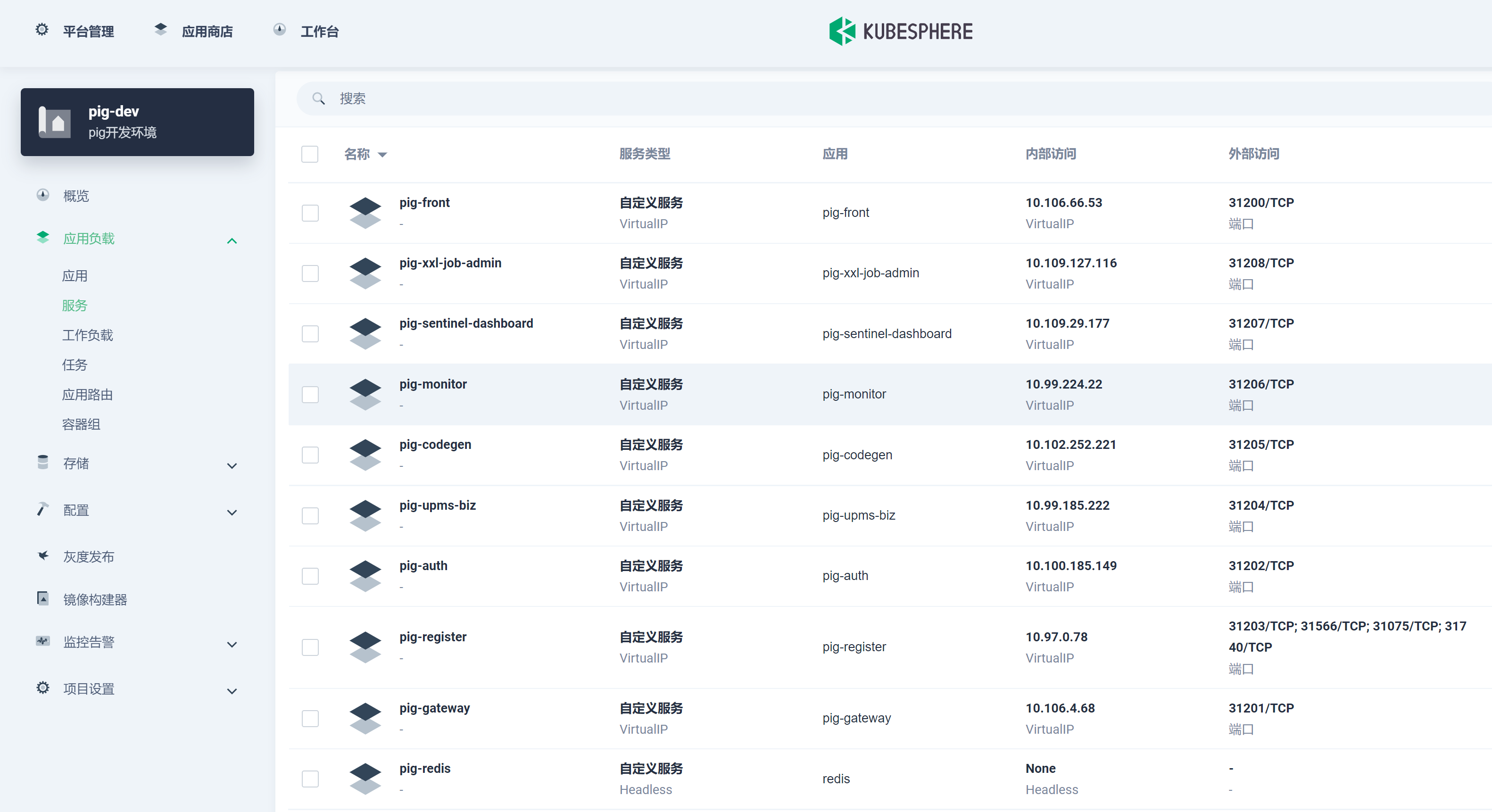

發布完成查看服務：

至此已經完成 Pig 后端無狀態服務的部署，

部署 Pig 前端無狀態服務

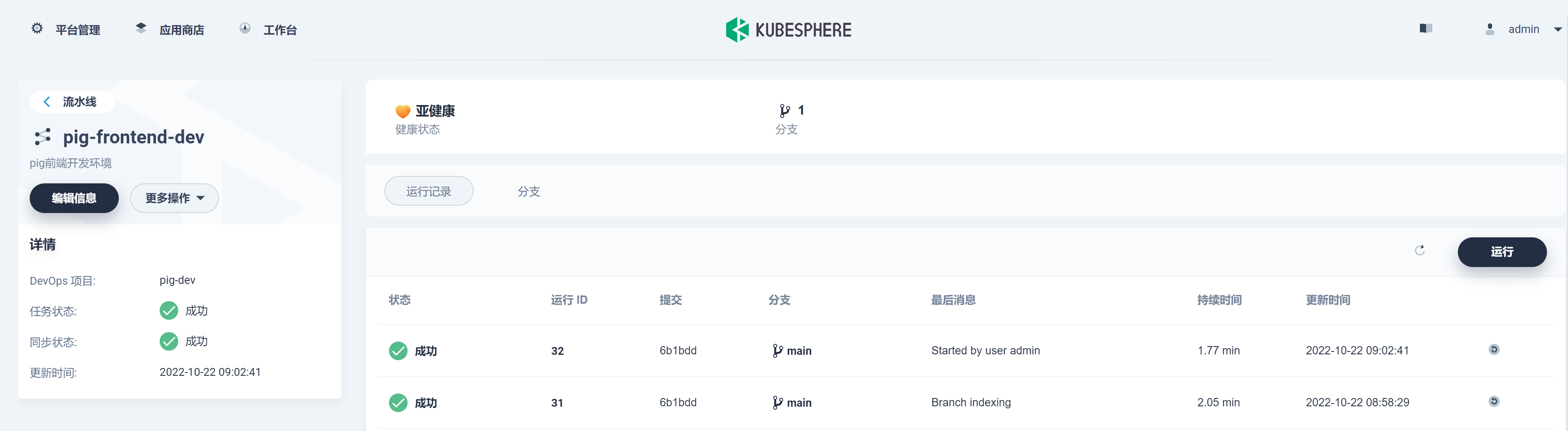

新建 pig 前端流水線 , 如下所示：

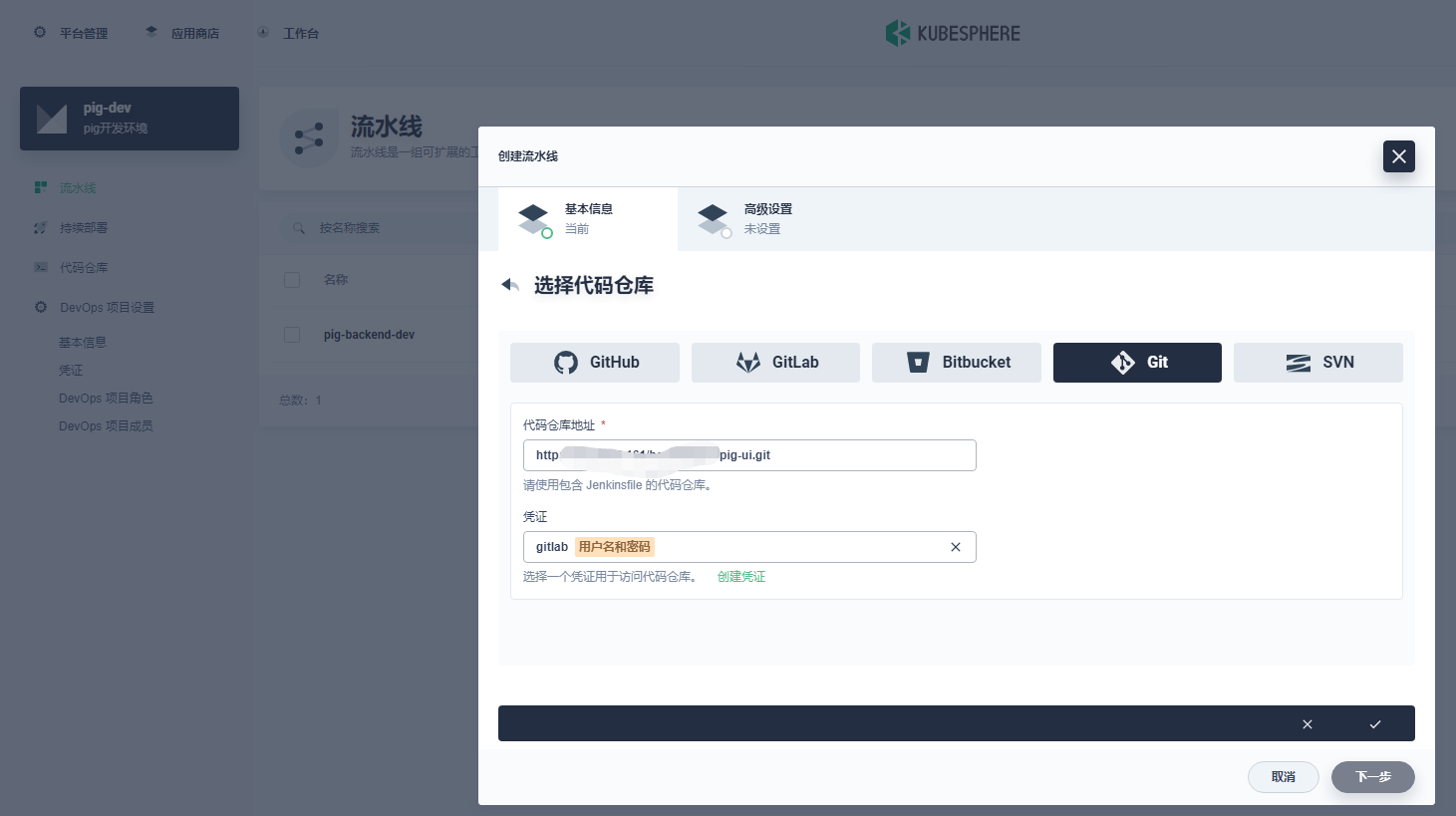

選擇代碼倉庫：

編輯設定：

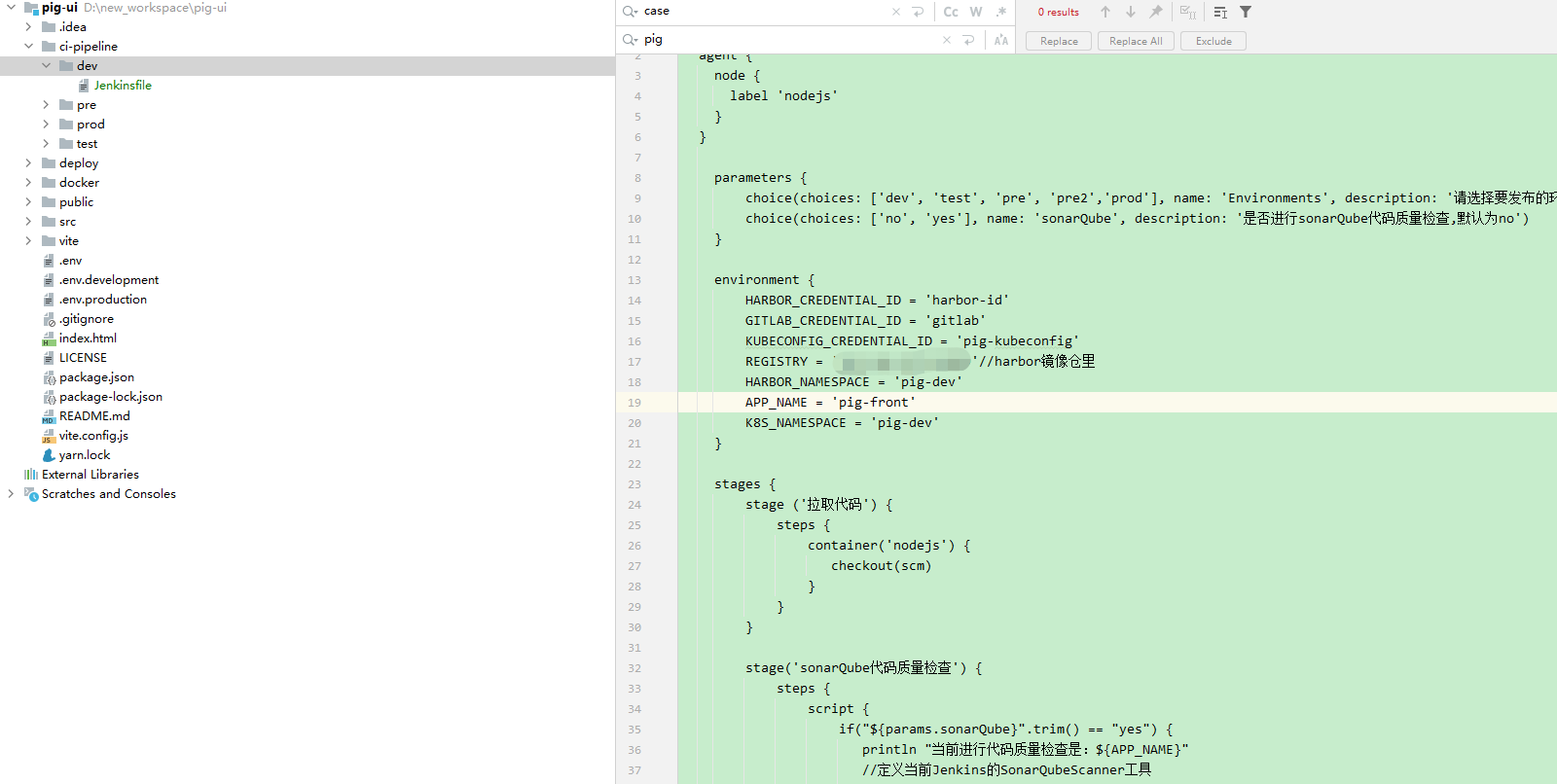

代碼中創建 Jenkinsfile 檔案：

內容如下：

pipeline {
  agent {
    node {
      label 'nodejs'
    }
  }

    parameters {
        choice(choices: ['dev', 'test', 'pre', 'pre2','prod'], name: 'Environments', description: '請選擇要發布的環境：dev開發環境、test測驗環境、pre預發布環境、pre2灰度環境、prod 生產環境')
        choice(choices: ['no', 'yes'], name: 'sonarQube', description: '是否進行sonarQube代碼質量檢查,默認為no')
    }

    environment {
        HARBOR_CREDENTIAL_ID = 'harbor-id'
        GITLAB_CREDENTIAL_ID = 'gitlab'
        KUBECONFIG_CREDENTIAL_ID = 'pig-kubeconfig'
        REGISTRY = 'ip:埠'//harbor鏡像倉里
        HARBOR_NAMESPACE = 'pig-dev'
        APP_NAME = 'pig-front'
        K8s_NAMESPACE = 'pig-dev'
    }

    stages {
        stage ('拉取代碼') {
            steps {
                container('nodejs') {
                   checkout(scm)
                }
            }
        }

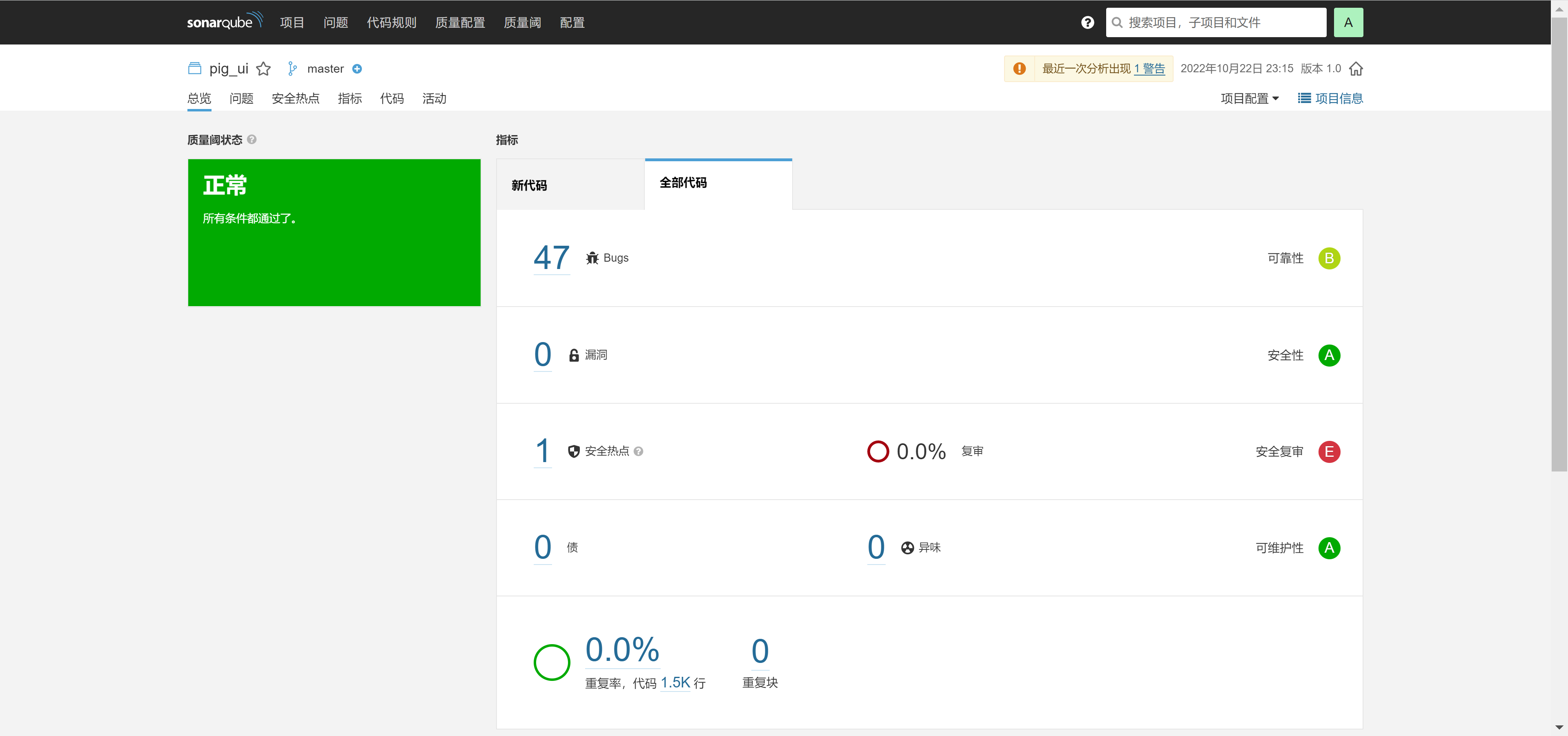

        stage('sonarQube代碼質量檢查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       println "當前進行代碼質量檢查是：${APP_NAME}"
                       //定義當前Jenkins的SonarQubeScanner工具
                       scannerHome = tool 'sonar-scanner'
                       //參考當前JenkinsSonarQube環境
                       withSonarQubeEnv('sonarqube9.4') {
                           sh """
                           cd .
                           ${scannerHome}/bin/sonar-scanner
                       """
                       }
                    }else{
                        println "是no，跳過sonarQube代碼質量檢查"
                    }
                }
            }
        }

        stage('專案編譯') {
            agent none
            steps {
                container('nodejs') {
                    sh 'node -v'
                    sh 'npm -v'
                    sh 'npm install'
                    sh 'npm run build:docker'
                    sh 'ls'
                }

            }
        }

        stage('構建鏡像') {
            agent none
            steps {
                container('nodejs') {
                    sh 'ls'
                    sh 'cd ./docker && docker  build  -t $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER .'
                }

            }
        }

        stage('鏡像推送') {
            agent none
            steps {
                container('nodejs') {
                    withCredentials([usernamePassword(passwordVariable : 'HARBOR_PASSWORD' ,usernameVariable : 'HARBOR_USERNAME' ,credentialsId : "$HARBOR_CREDENTIAL_ID" ,)]) {
                        sh 'echo "$HARBOR_PASSWORD" | docker login $REGISTRY -u "$HARBOR_USERNAME" --password-stdin'
                        sh 'docker push  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER'
                    }
                }

            }
        }

        stage('推送鏡像之latest') {
            agent none
            steps {
                container('nodejs') {
                  sh 'docker tag  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:latest '
                  sh 'docker push  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:latest '

                }

            }
        }

         stage('部署到dev環境') {
              steps {
                  container ('nodejs') {
                       withCredentials([
                           kubeconfigFile(
                           credentialsId: env.KUBECONFIG_CREDENTIAL_ID,
                           variable: 'KUBECONFIG')
                           ]) {
                           sh "envsubst < deploy/${params.Environments}/devops.yaml | kubectl apply -f -"
                       }
                  }
              }
         }
    }
}

代碼中創建 devops.yaml 部署檔案：

內容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: pig-front
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 50%
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: pig-front
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER
          imagePullPolicy: Always
          name: pig-front-end
          ports:
            - containerPort: 80
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
      nodePort: 31200
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

后續這些檔案都可可采用共享倉庫來統一管理，

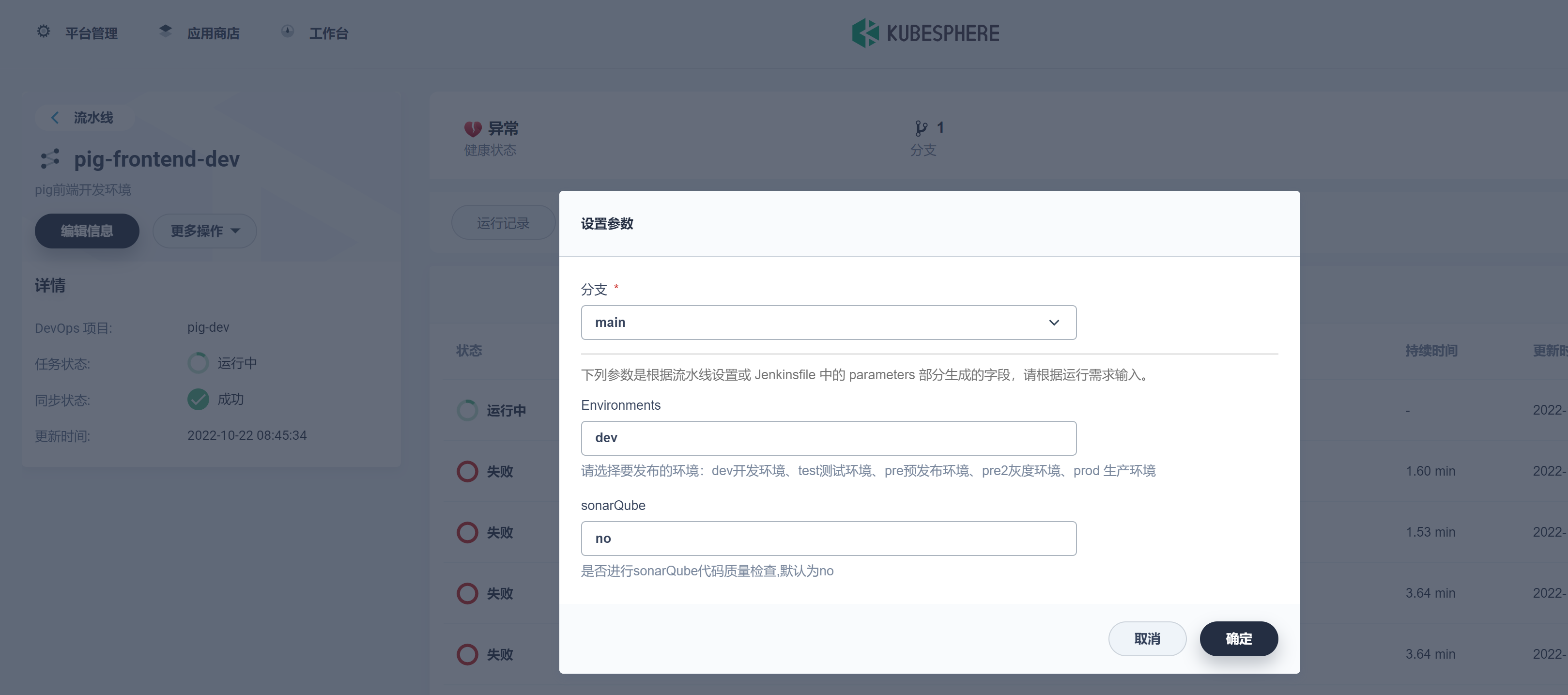

發布：

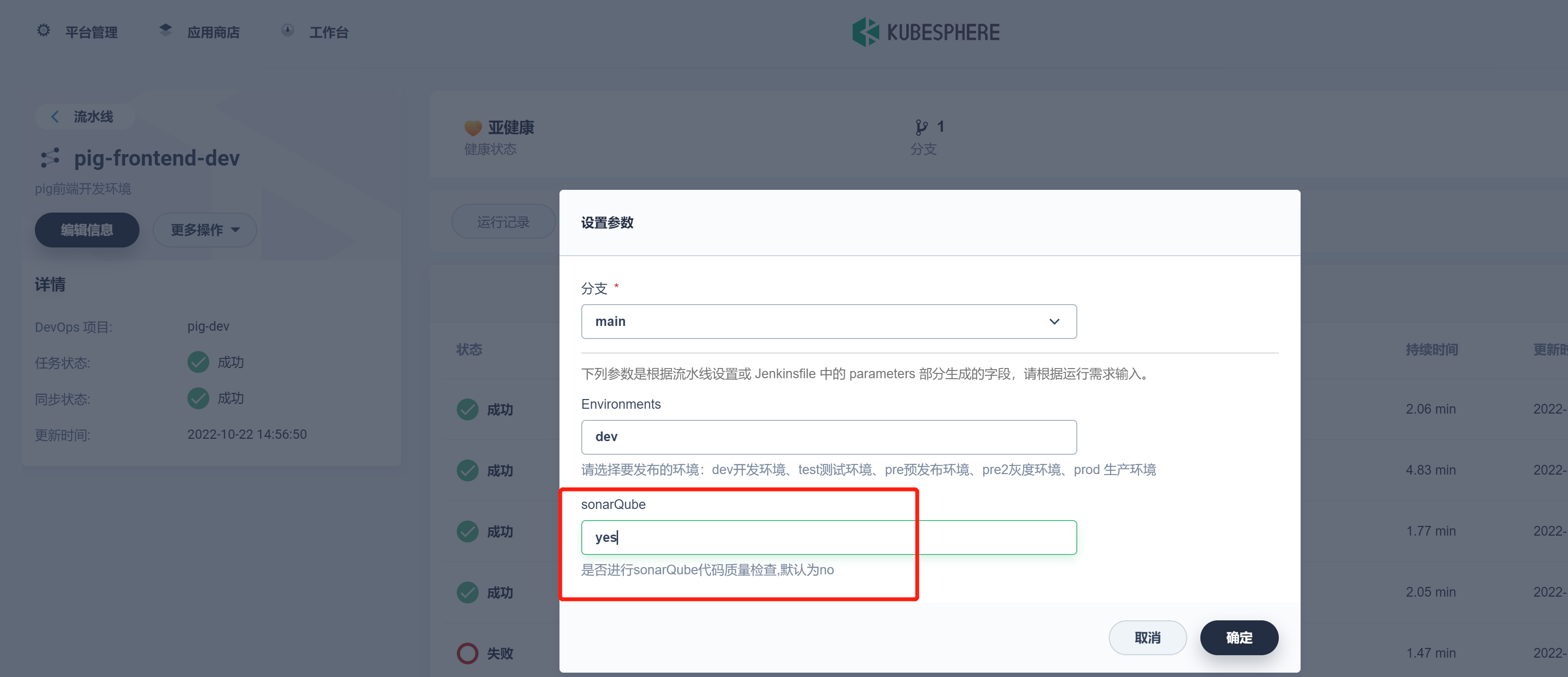

這里 KubeSphere3.3.0 版本中有個 bug，choice 型別的還是識別為 string，此 bug 將會在 3.3.1 版本修復，

查看任務狀態：

查看日志：

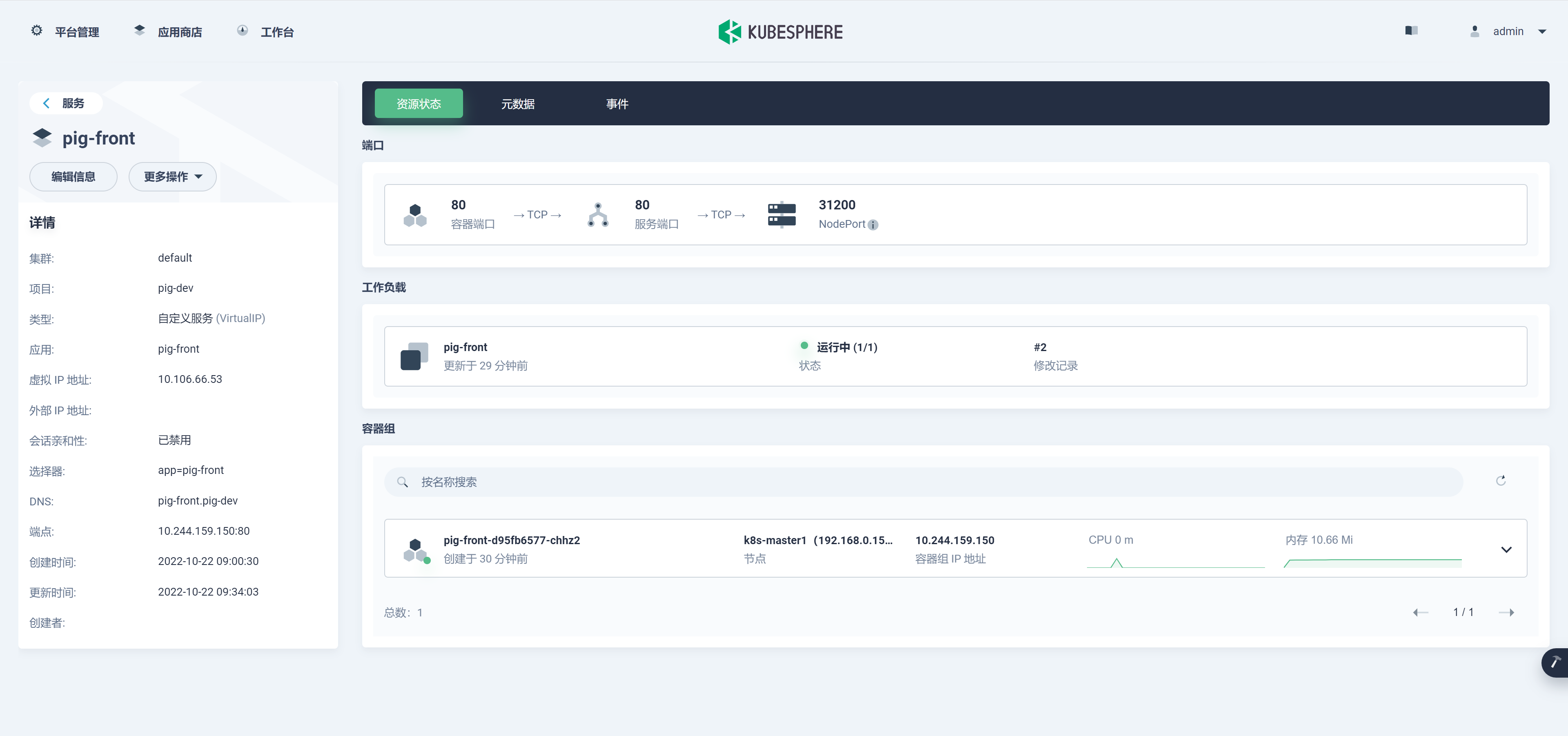

在專案 -> 應用負載 -> 服務下查看剛發布的 pig-front 服務，

至此所有的服務均已發布完成，

利用 KubeSphere 中的 Jenkins 發布

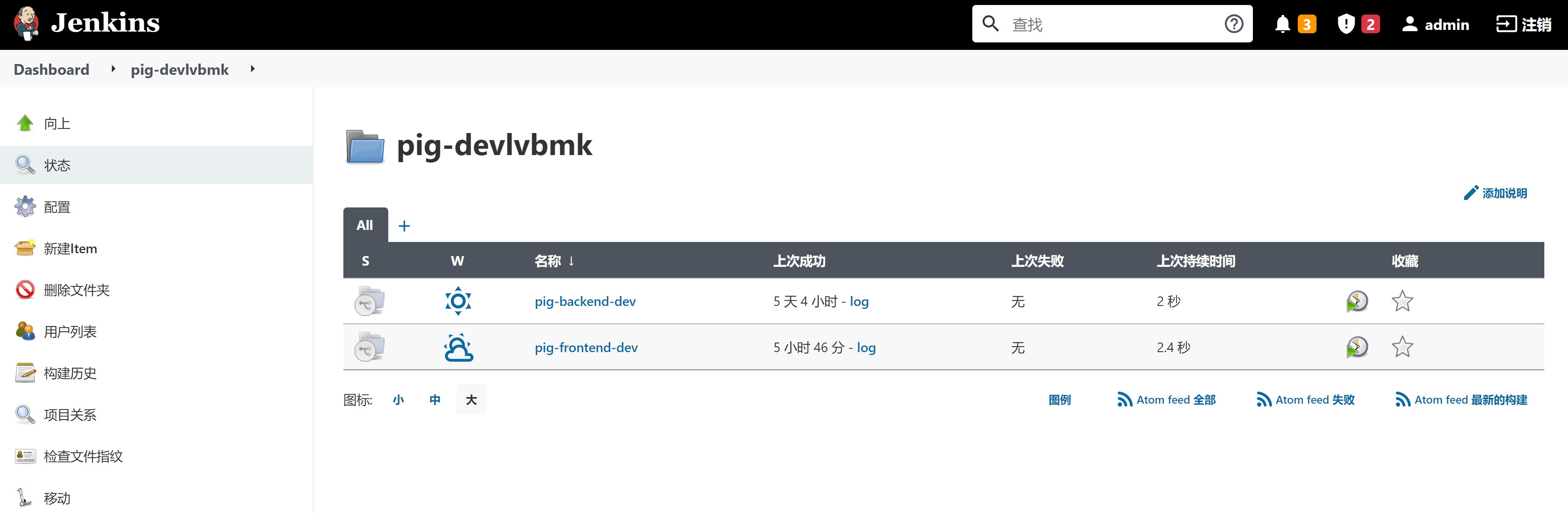

訪問 ip:30180（賬號：admin，密碼：P@88w0rd）：

可以打開 Blue Ocean 查看狀態：

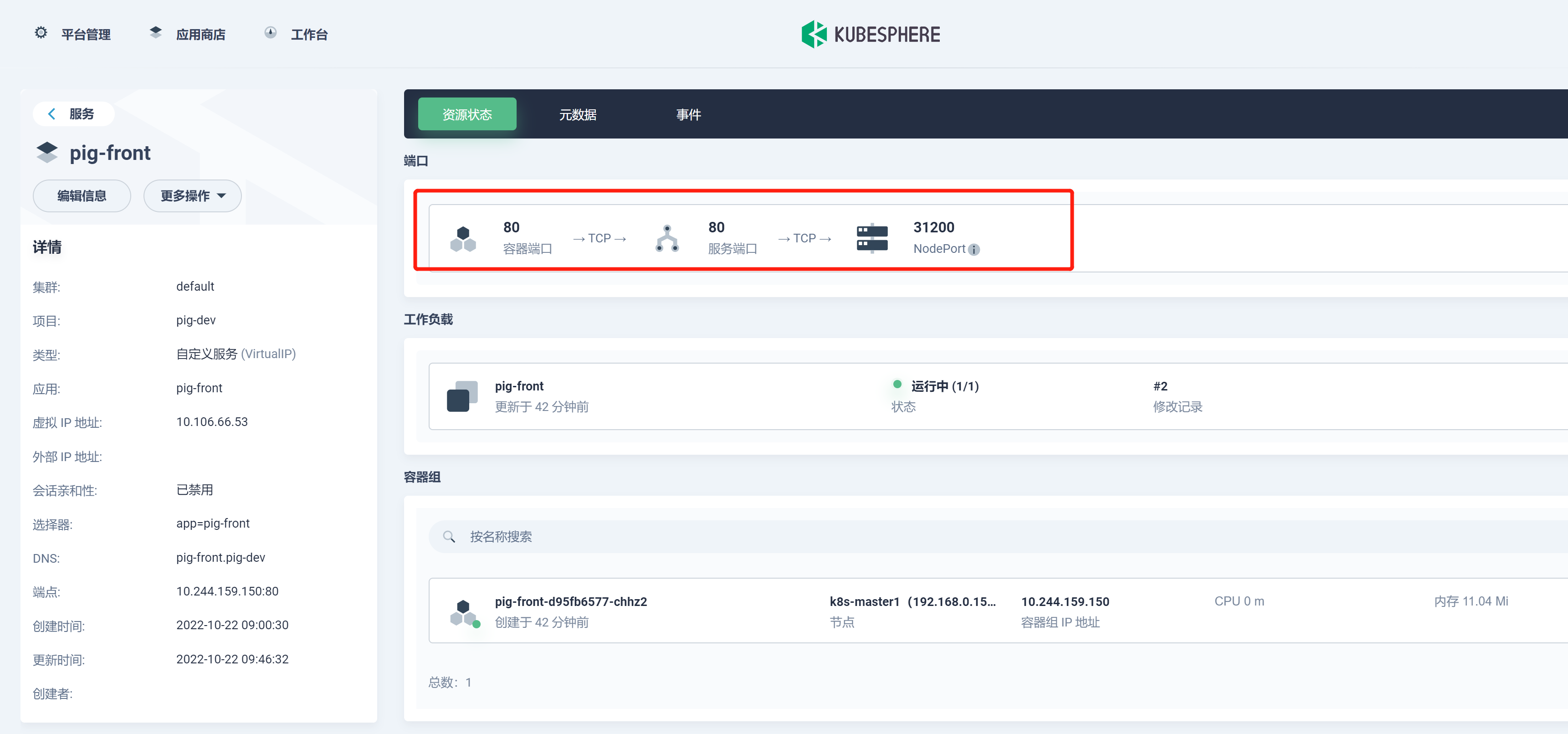

通過 NodePort 方式暴露集群內部容器服務

NodePort 設計之初就不建議用于生產環境暴露服務，所以默認埠都是一些大埠，如下：

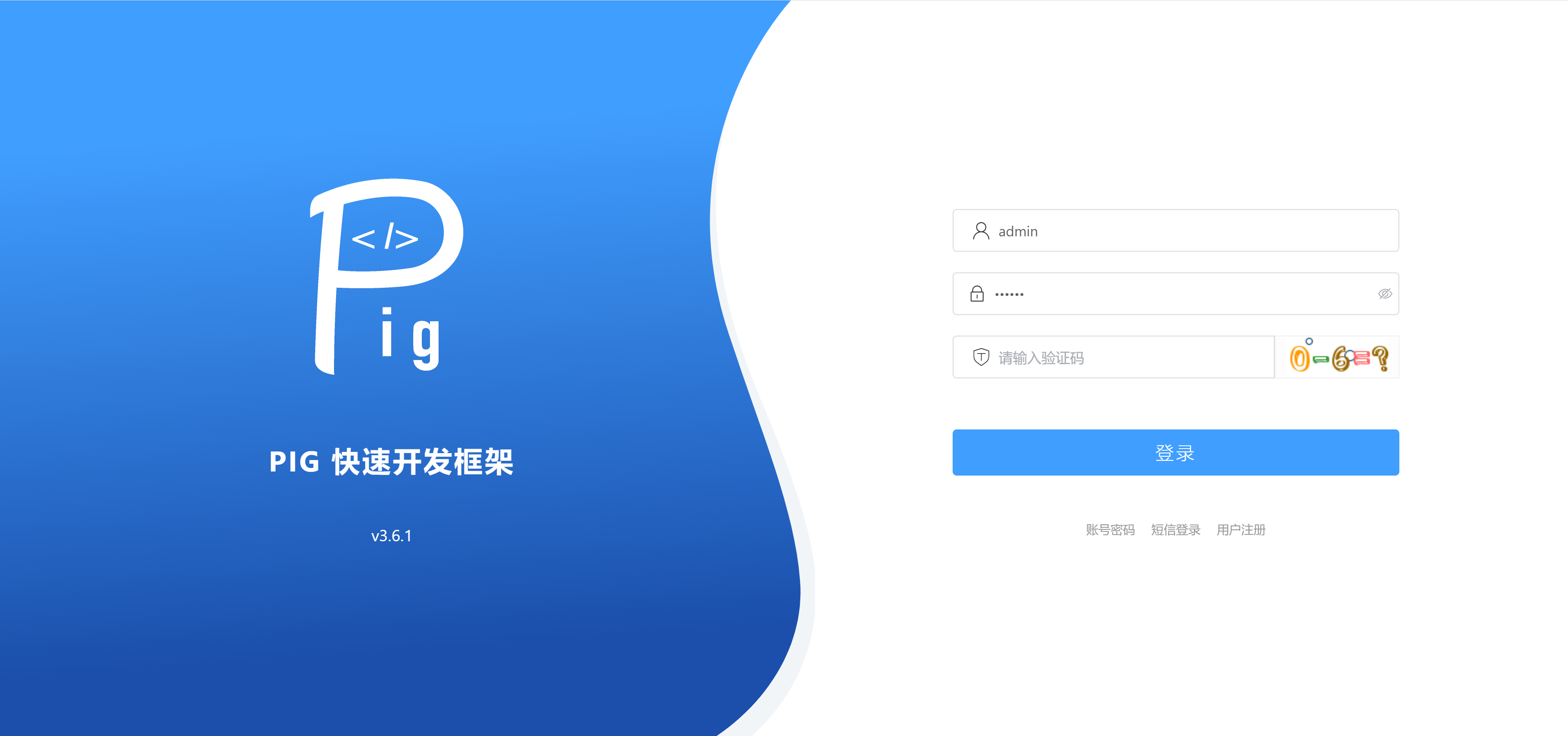

輸入 node ip + 31200 訪問：

優化和改進

通過探針優雅的解區域署程序中服務平滑過渡問題

若是只有一個副本的情況下，新的 Pod 啟動成功時，開始停掉舊的 Pod, 但是我們看到的 running 狀態，并不以為著我們的服務是正常的，若是這個時候殺死舊的 Pod, 那么將有新的 Pod 接受請求，這個時候會出現服務短暫不可用狀態，所以需要增加探來確保我們的服務已經正常了，可以接收并處理用戶請求，我們常用的探針如下：

livenessProbe：存活性探測

許多應用程式經過長時間運行，最終過渡到無法運行的狀態，除了重啟，無法恢復，通常情況下，K8s 會發現應用程式已經終止，然后重啟應用程式 pod，有時應用程式可能因為某些原因（后端服務故障等）導致暫時無法對外提供服務，但應用軟體沒有終止，導致 K8s 無法隔離有故障的 pod，呼叫者可能會訪問到有故障的 pod，導致業務不穩定，K8s 提供 livenessProbe 來檢測容器是否正常運行，并且對相應狀況進行相應的補救措施，

readinessProbe：就緒性探測

在沒有配置 readinessProbe 的資源物件中，pod 中的容器啟動完成后，就認為 pod 中的應用程式可以對外提供服務，該 pod 就會加入相對應的 service，對外提供服務，但有時一些應用程式啟動后，需要較長時間的加載才能對外服務，如果這時對外提供服務，執行結果必然無法達到預期效果，影響用戶體驗，比如使用 tomcat 的應用程式來說，并不是簡單地說 tomcat 啟動成功就可以對外提供服務的，還需要等待 spring 容器初始化，資料庫連接上等等，

1) SpringBoot 的 actuator

其實 actuator 是用來幫助用戶監控和操作 SprinBoot 應用的，這些監控和操作都可以通過 http 請求實作，如下圖，http://localhost:7777/actuator/health 地址回傳的是應用的健康狀態，

需引以下 maven:

<!-- 引入Actuator監控依賴 -->
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

在 SpringBoot-2.3 版本中，actuator 新增了兩個地址：/actuator/health/liveness 和 /actuator/health/readiness，前者用作 Kubernetes 的存活探針，后者用作 Kubernetes 的就緒探針 , 需要先在組態檔中開啟，如下：

management:
  endpoint:
    health:
      probes:
        enabled: true
  health:
    livenessstate:
      enabled: true
    readinessstate:
      enabled: true

/actuator/health/ 和 /actuator/health/ 是默認開啟的，

利用 SpringBoot 的介面來作為容器探針的健康檢測 , 按照如下就可以：

readinessProbe:
initialDelaySeconds: 20
periodSeconds: 10
timeoutSeconds: 5
failureThreshold: 6
httpGet:
  scheme: HTTP
  port: 9999
  path: /actuator/health/readiness
livenessProbe:
initialDelaySeconds: 30
periodSeconds: 10
timeoutSeconds: 5
failureThreshold: 6
httpGet:
  scheme: HTTP
  port: 9999
  path: /actuator/health/liveness

2) pig 后端專案增加探針

pig 專案全域所有的模塊都會引入 Actuator 監控依賴，如下：

<!--監控-->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

調整 pig 專案后端 devops.yaml, 增加以下內容：

...
          readinessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
          livenessProbe:
            initialDelaySeconds: 40
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
...

完整 devops.yaml 內容如下：

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: $PORT
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          readinessProbe:
            initialDelaySeconds: 90
            periodSeconds: 10
            timeoutSeconds: 5
            failureThreshold: 3
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
          livenessProbe:
            initialDelaySeconds: 100
            periodSeconds: 10
            timeoutSeconds: 5
            failureThreshold: 3
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: $PORT
      protocol: TCP
      targetPort: $PORT
      nodePort: $NODEPORT
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

注： /actuator/health/readiness 和 /actuator/health/liveness 也可以用，需在組態檔中開啟，若是記憶體、CPU 限制過低，需要調整 initialDelaySeconds 時間，否則會出現還未啟動成功，就開始探測，會進入回圈，直到探測失敗（就是 failureThreshold 定義的次數），要掌握好這個時間的度，

重新發布 pig-geteway 測驗：

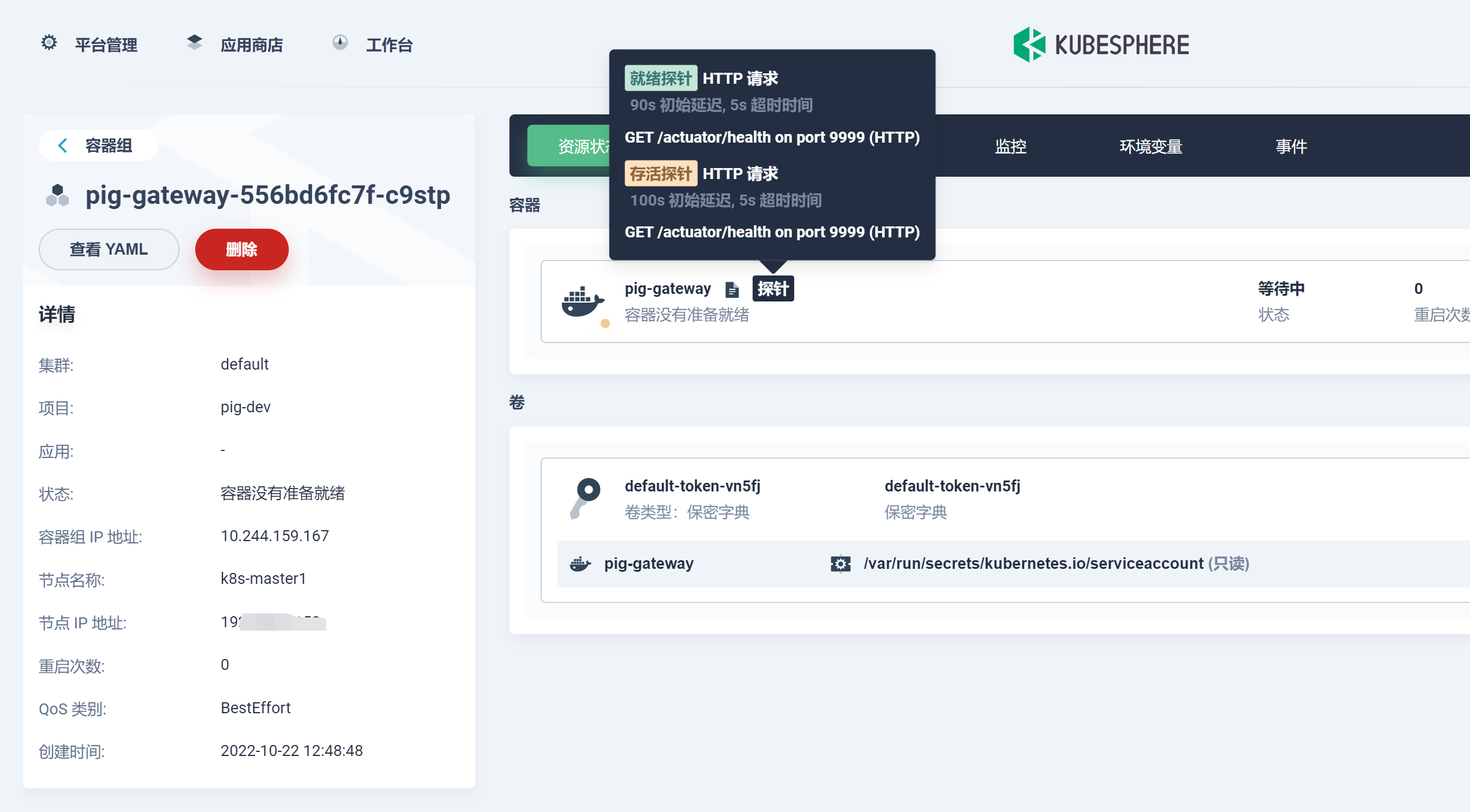

正在進行探測：

探測成功，新的 Pod 可用，舊的 Pod 洗掉：

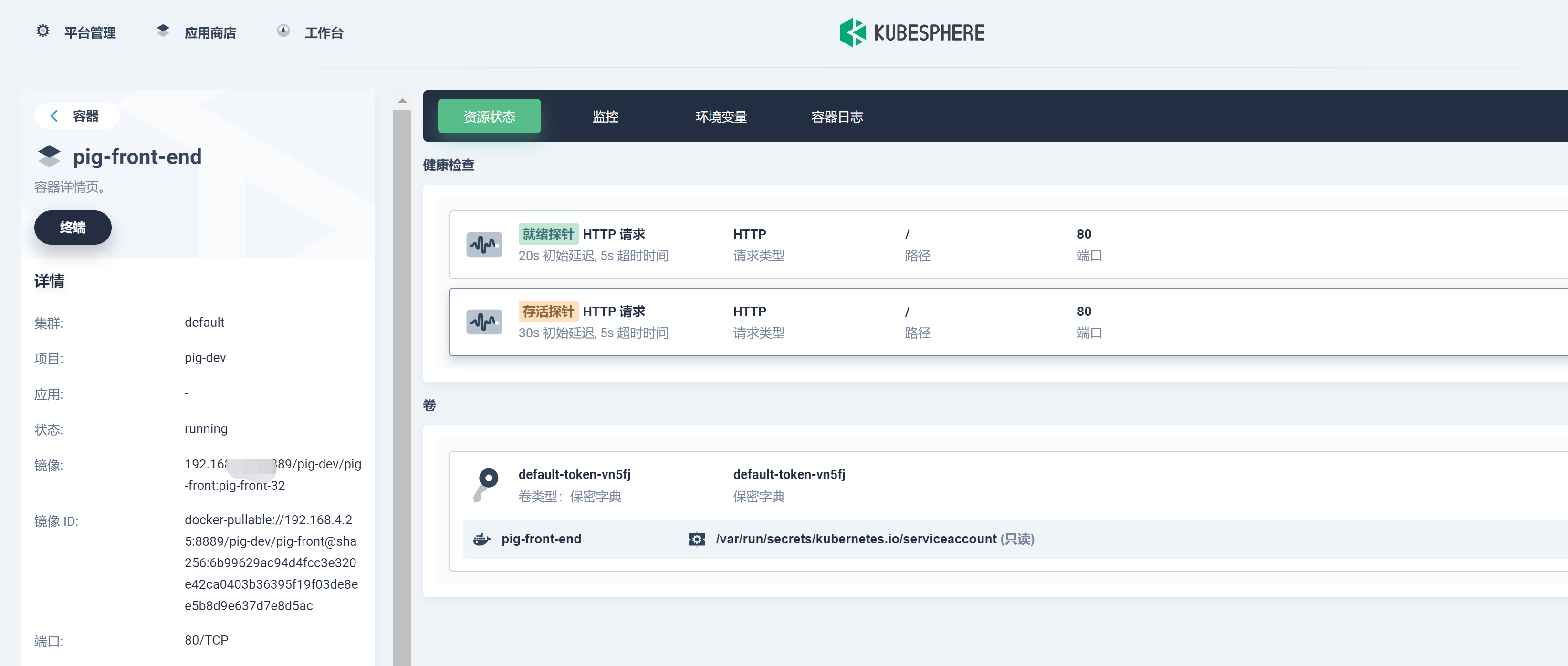

3) pig 前端專案增加探針

前端專案我們直接探測 Nginx 的埠即可，調整 devops.yaml, 增加如下內容：

          readinessProbe:
            initialDelaySeconds: 20
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
          livenessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /

完整 devops.yaml 如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: pig-front
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 50%
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: pig-front
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER
          imagePullPolicy: Always
          name: pig-front-end
          ports:
            - containerPort: 80
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          readinessProbe:
            initialDelaySeconds: 20
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
          livenessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
      nodePort: 31200
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

通過探針優雅的解決服務部署程序中注冊中心服務平滑過渡問題

我們后端采用 Spring Cloud（Spring Cloud Alibaba）微服務結構技術路線進行開發，采用 Nacos 作為注冊中心，而服務注冊到 Nacos 是需要時間的，而一般的容器探測只是探測服務是否達到了可用的狀態，沒有考慮到注冊到注冊中心的服務是否可用，其實在多副本的情況下只要控制好滾動更新策略，應該不會出現這種情況的，在 Nacos 中也是有負載均衡的，Nacos 實作負載均衡是通過內置的 Ribbon 實作的，像 Gateway 網關服務尤其重要，因為它還要負責服務轉發，所以保證這種服務的可用性也變得尤為重要，

例如單副本 Gateway 網關服務，若是在開始探測時，網關服務并沒有及時注冊到注冊中心里，這個時候開始測探，服務本身是可用的，那么探測成功后，新的 Pod 變成了 running 狀態，便停掉了第一個 Pod，而注冊中心中的服務其實并不可用，會出現短暫服務不可用，

其實健康探測我們還可以往前走一步，把服務成功注冊到注冊中心中作為服務可用的狀態，

自己撰寫容器探針介面：

/**
 * @author 小盒子
 * @version 1.0
 * @description: 容器探針介面，用來進行探測服務是否注冊進入注冊中心
 * @date 2022/10/22 10:58
 */
@Slf4j
@RestController
@RequestMapping("nacos")
public class HealthController {
    @Autowired
    private DiscoveryClient discoveryClient;

    @GetMapping("/health/{services}")
    public ResponseEntity<Object> getService(@PathVariable("services")String services) throws NacosException {
        //從nacos中根據serverId獲取實體 方法一（采用此方法，DiscoveryClient 代表的就是：服務發現操作物件）
        if (StringUtils.isBlank(services)){
            return new ResponseEntity<Object>(HttpStatus.BAD_REQUEST);
        }
        List<ServiceInstance> instances = discoveryClient.getInstances(services);
        Map<String, Integer> ipMap = new HashMap<>();
        if (instances.size() > 0){
            instances.forEach(key ->{
                ipMap.put(key.getHost(), key.getPort());
            });
        }
        //從nacos中根據serverId獲取實體 方法二 采用nacos的java的SDK
//        Properties properties = new Properties();
//        properties.put("serverAddr", "192.168.4.25:8849");
//        properties.put("namespace", "caseretrieval-dev");
//        NamingService naming = NamingFactory.createNamingService(properties);
//        List<Instance> instancesList = naming.selectInstances("case-gateway", true);
        //從nacos中根據serverId獲取實體 方法三，采用nacos的OPEN-api
        //http://192.168.4.25:8849/nacos/v1/ns/instance/list?serviceName=case-gateway&namespaceId=caseretrieval-dev
        //獲取本機IP地址
        String hostAddress = "127.0.0.1";
        try {
            InetAddress localHost = InetAddress.getLocalHost();
            hostAddress = localHost.getHostAddress();
            log.info("當前服務本機ip是："+hostAddress);
        } catch (UnknownHostException e) {
            log.error(e.getMessage(), e);
        }
        //查看本機服務是否已經注冊到nacos中
        if (ipMap.containsKey(hostAddress)){
            return new ResponseEntity<Object>(HttpStatus.OK);
        }else {
            return new ResponseEntity<Object>(HttpStatus.SERVICE_UNAVAILABLE);
        }
    }
}

其實正常情況下，合理的滾動更新策略，加上就緒性探測、存活性探測或者啟動探測就能達到目標了，也不必這么麻煩，

通過 Ingress 方式暴露集群內部容器服務

如果需要從集群外部訪問服務，即將服務暴露給用戶使用，KubernetesService 本身提供了兩種方式，一種是 NodePort ，另外一種是 LoadBalancer ，另外 Ingress 也是一種常用的暴露服務的方式，

KubeSphere 的專案網關就是 IngressController ，是一個七層負載均衡調度器，客戶端的請求先到達這個七層負載均衡調度器，KubeSphere 中的應用路由就是 Ingress ，是定義規則的，資料包走向如下圖流程所示：

開啟專案網關

對專案中的外網訪問網關以及服務治理等配置進行設定和管理，

KubeSphere 中的專案網關，開啟后會自動安裝 IngressController，

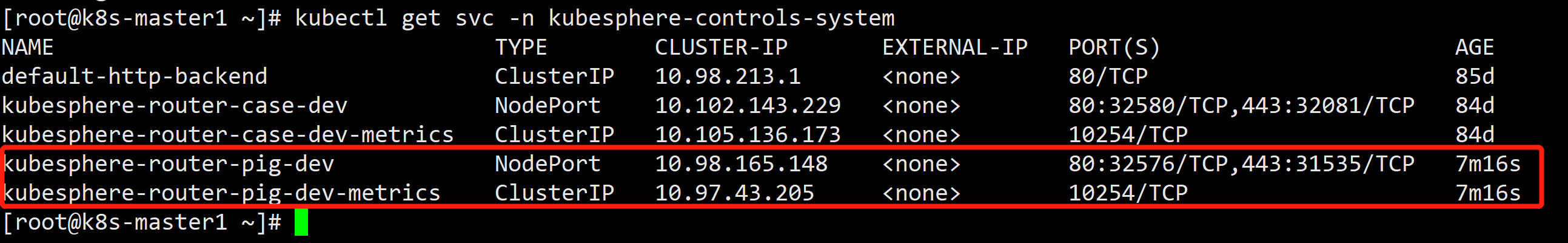

對應在 K8s 集群中 svc 如下圖所示：

KubeSphere 中應用路由是需要手動創建的，如下圖所示：

設定路由規則

指定自定義域名并通過本地 hosts 檔案或 DNS 服務器將域名決議為網關 IP 地址，

訪問 http://pig.com:32576/

將 SonarQube 集成到流水線

SonarQube 是一種主流的代碼質量持續檢測工具，您可以將其用于代碼庫的靜態和動態分析，SonarQube 集成到 KubeSphere(Jenkins) 流水線后，如果在運行的流水線中檢測到問題，您可以直接在儀表板上查看常見代碼問題，例如 Bug 和漏洞，

在日常開發中 SonarQube 往往是基于現有的 Gitlab、Jenkins 集成配合使用的，以便在專案拉取代碼后進行代碼審查，若是存在多套環境的情況下，例如有開發環境、測驗環境、生產環境等，我是不建議在生產環境中去進行代碼審查的，一來進行重復的代碼審查沒有意義，二來比較浪費時間，所以建議只在開發環境開啟代碼審查即可，

在 Jenkins 中集成 SonarQube

微服務專案中需要在每個專案下都建立 sonar-project.properties 檔案，在 Jenkins 的腳本中需要回圈去 checking 每個微服務，

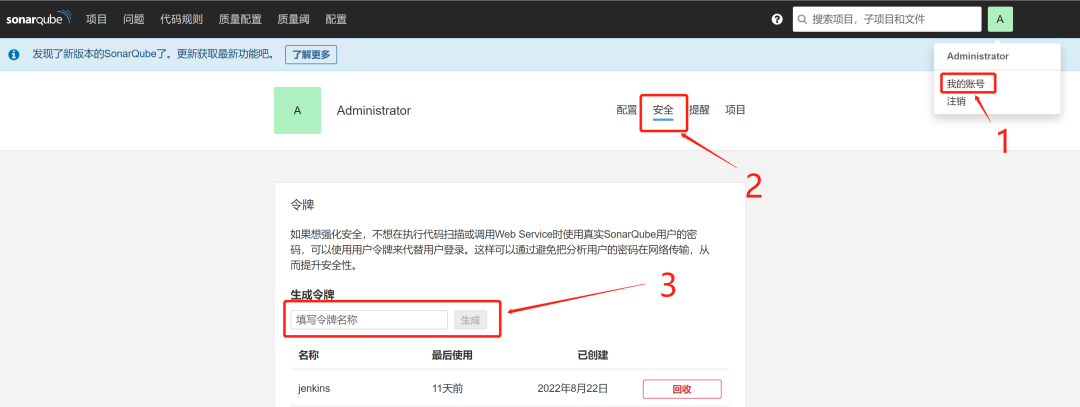

在 sonarQube 中生成 token

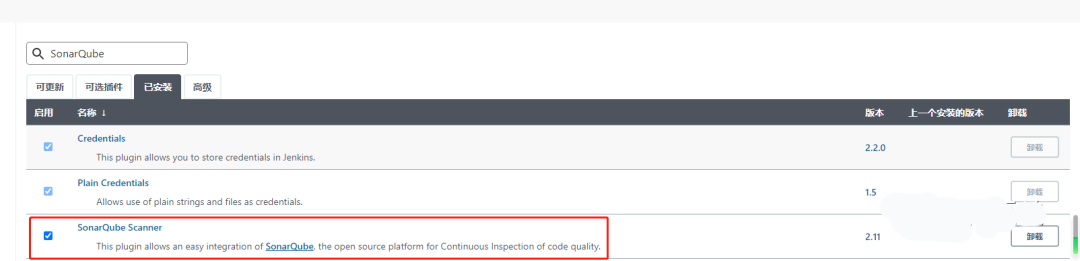

在 Jenkins 中安裝 SonarQube Scanner 插件

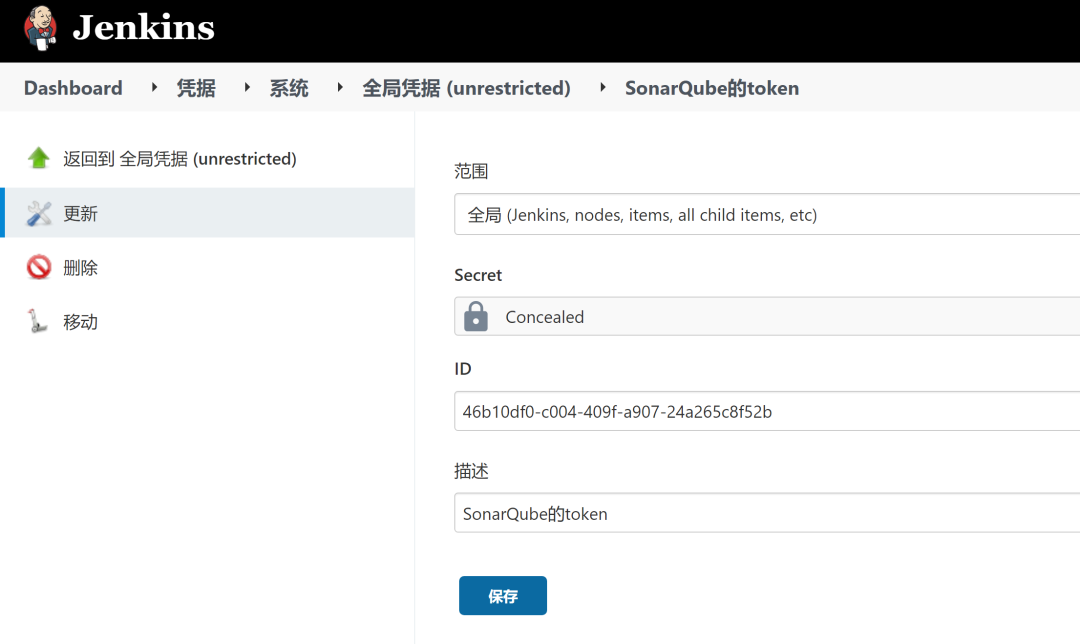

在 Jenkins 中添加 SonarQube 憑證

選擇 Secret text 作為憑證型別，

完成后如下所示：

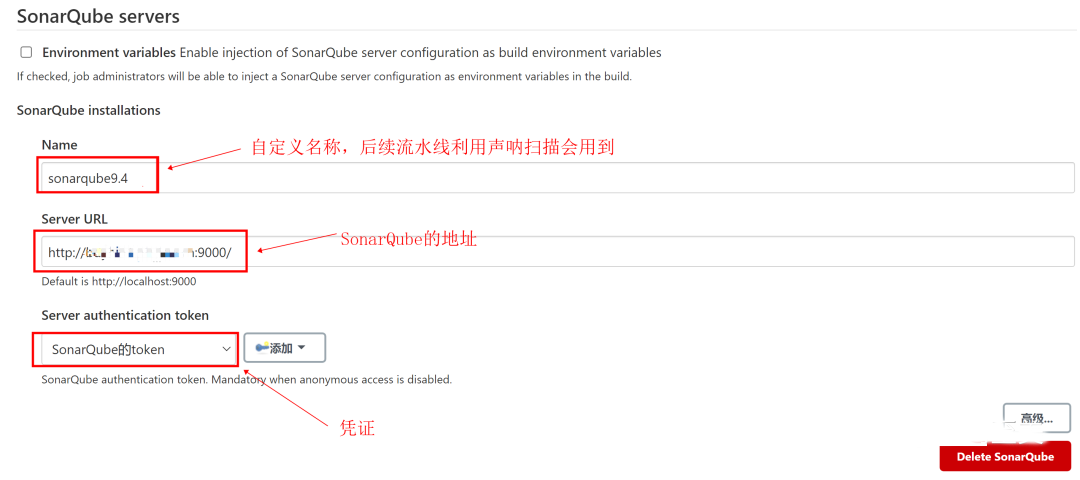

在 Jenkins 系統配置中配置 SonarQube

在 Jenkins 全工具中安裝 SonarQube Scanner

sonar-scanner 名稱自定義，在 jenkinsfile 中要保持一直，

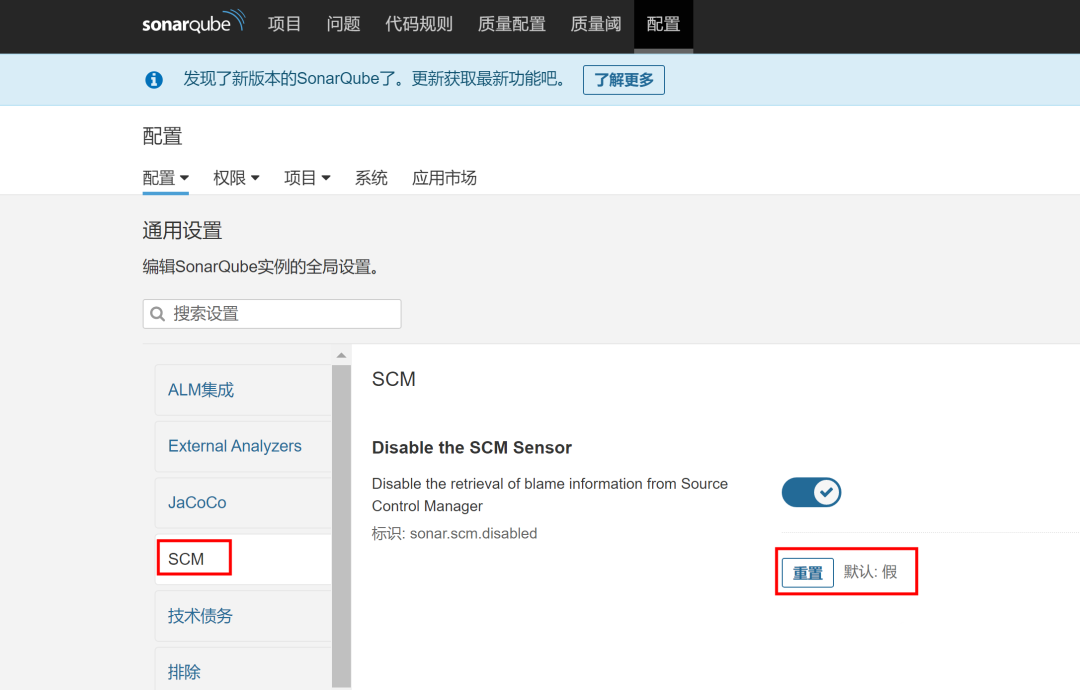

關閉審查結果上傳 SCM 功能

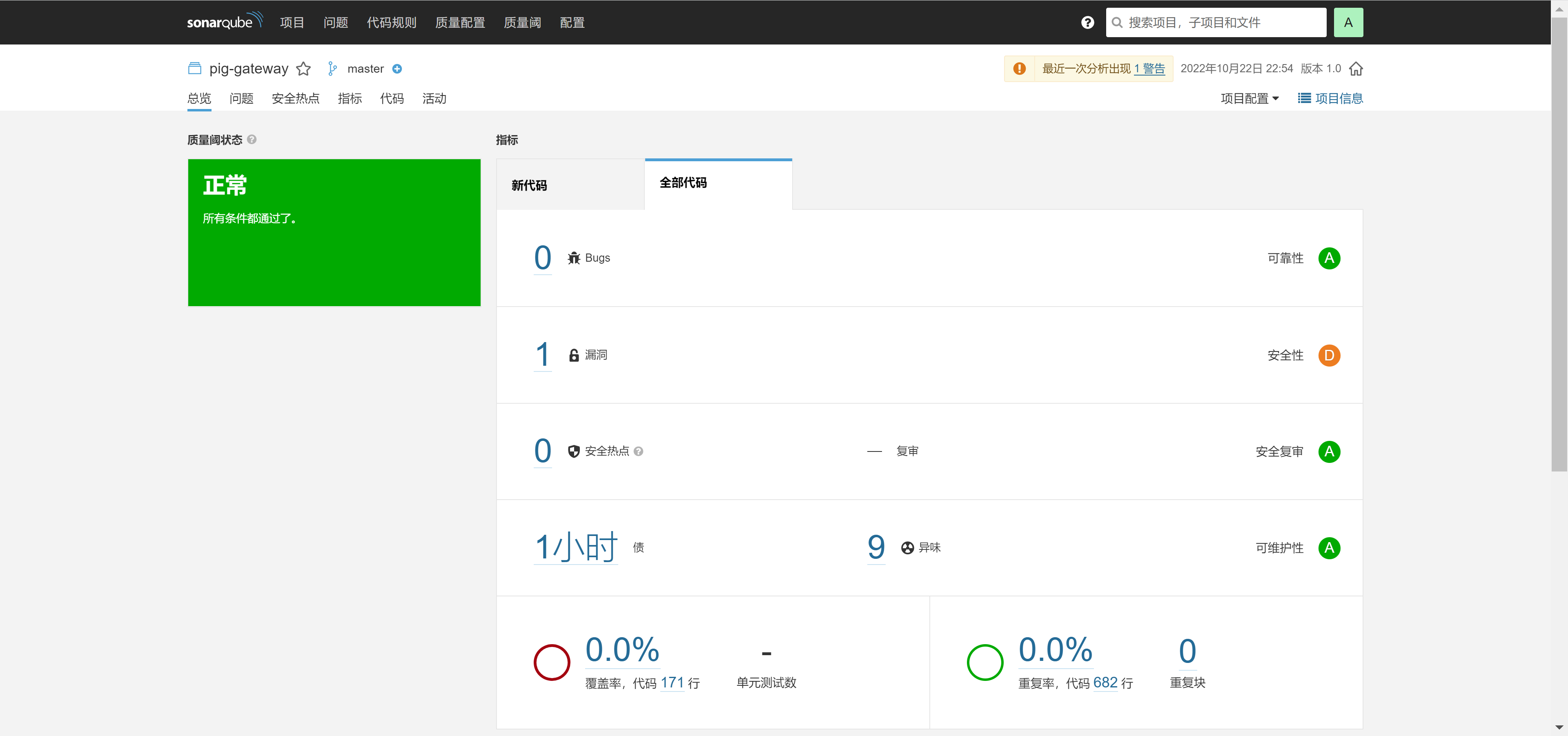

后端代碼審查

調整 Jenkins 腳本

微服務專案中需要在每個專案下都建立 sonar-project.properties 檔案，在 Jenkins 的腳本中需要回圈去 checking 每個微服務，

如以下示例：

        stage('sonarQube代碼質量檢查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       for (service in ServicesBuild) {
                          def workspace = "pig-"
                          println "當前進行代碼質量檢查是：${service}"
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }
                           //定義當前Jenkins的SonarQubeScanner工具
                           scannerHome = tool 'sonar-scanner'
                           //參考當前JenkinsSonarQube環境
                           withSonarQubeEnv('sonarqube9.4') {
                               sh """
                               cd ${workspace}
                               ${scannerHome}/bin/sonar-scanner
                           """
                           }
                       }
                    }else{
                        println "是no，跳過sonarQube代碼質量檢查"
                    }
                }
            }
        }

注：sonar-scanner 和 sonarqube9.4 名稱需和 Jenkins 中配置的一致，

新建 sonar-project.properties 檔案

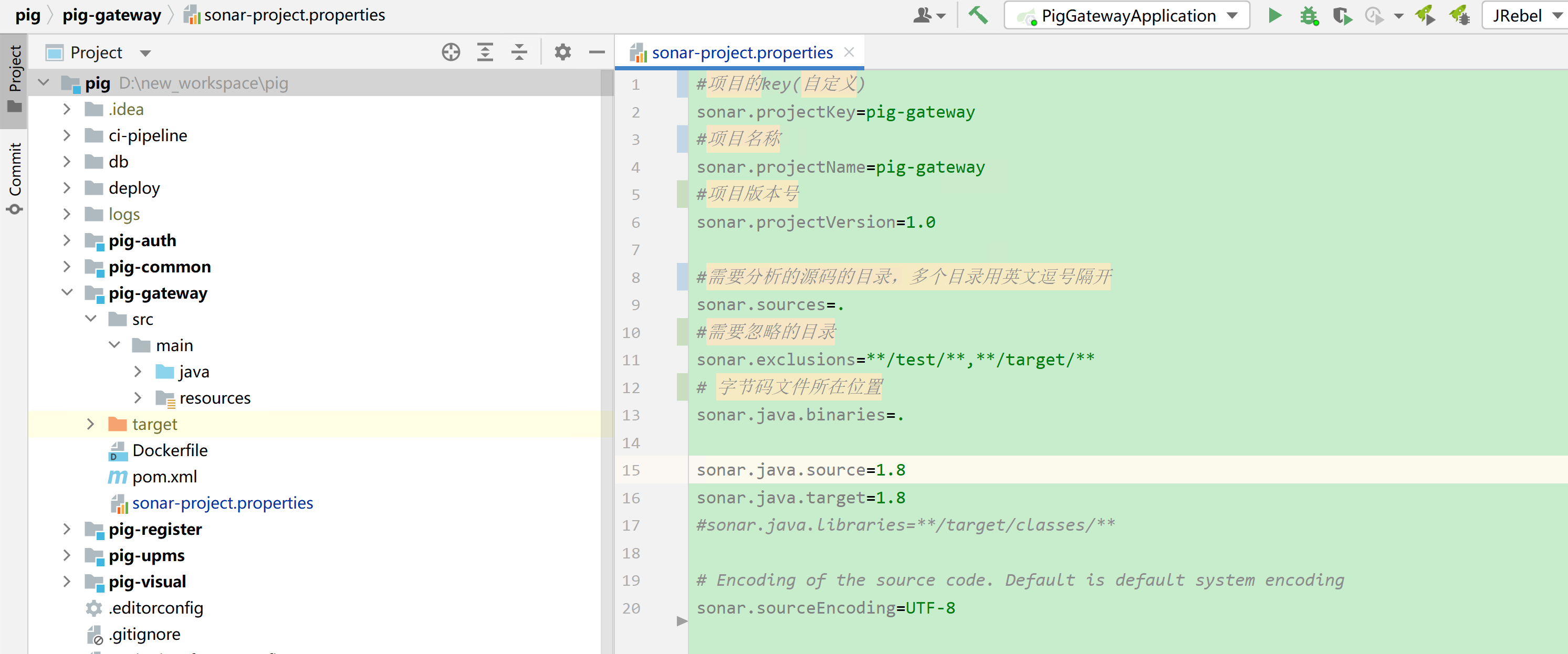

以 pig-gateway 為例，在 pig 專案中新增 sonar-project.properties 檔案，

內容如下：

#專案的key(自定義)
sonar.projectKey=pig-gateway
#專案名稱
sonar.projectName=pig-gateway
#專案版本號
sonar.projectVersion=1.0

#需要分析的原始碼的目錄，多個目錄用英文逗號隔開
sonar.sources=.
#需要忽略的目錄
sonar.exclusions=**/test/**,**/target/**
## 位元組碼檔案所在位置
sonar.java.binaries=.

sonar.java.source=1.8
sonar.java.target=1.8
#sonar.java.libraries=**/target/classes/**

## Encoding of the source code. Default is default system encoding
sonar.sourceEncoding=UTF-8

發布測驗：

在 Jenkins 中查看：

在 SonarQube 中查看代碼檢測情況：

pig-gateway 的代碼質量還是很錯的，不過有一個漏洞哦，

前端代碼審查

調整 Jenkins 腳本

        stage('sonarQube代碼質量檢查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       println "當前進行代碼質量檢查是：${APP_NAME}"
                       //定義當前Jenkins的SonarQubeScanner工具
                       scannerHome = tool 'sonar-scanner'
                       //參考當前JenkinsSonarQube環境
                       withSonarQubeEnv('sonarqube9.4') {
                           sh """
                           cd .
                           ${scannerHome}/bin/sonar-scanner
                       """
                       }
                    }else{
                        println "是no，跳過sonarQube代碼質量檢查"
                    }
                }
            }
        }

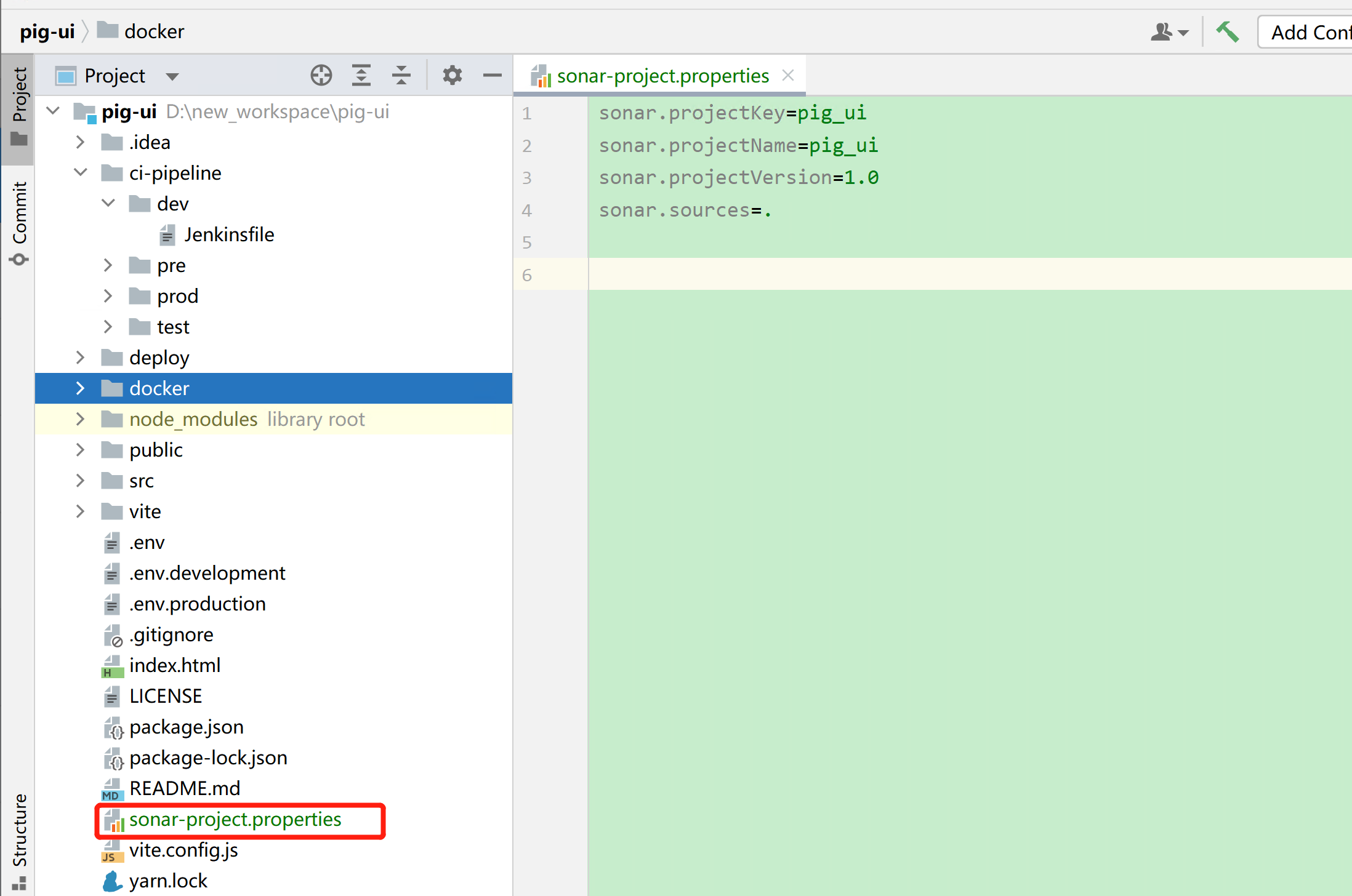

新建 sonar-project.properties 檔案

內容如下：

sonar.projectKey=pig_ui
sonar.projectName=pig_ui
sonar.projectVersion=1.0
sonar.sources=.

發布測驗：

在 Jenkins 中查看：

在 SonarQube 中查看代碼檢測情況：

本文由博客一文多發平臺 OpenWrite 發布！

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/525005.html

標籤：其他

上一篇：【單元測驗】Junit 4（一）--白盒測驗方法

下一篇：Linux下MMDetection環境配置
