LOTO課2：二極管實踐 --- 橋式全波整流

2020-09-16 03:32:35 其他


實踐用到的資源


4個整流二極管，500R的電阻（做負載），示波器，信號源

備注：阻值并不需要準確，這個電阻是作為負載使用的，阻值不能太大，太大的話會把電流限制到很小，可能讓整流二極管截止，二極管焊接的時候注意極性。信號源要能產生正負2v以上頻率50HZ的正弦交流信號

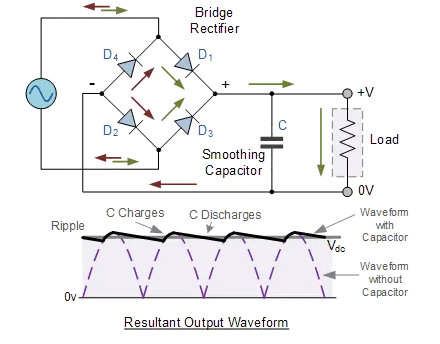

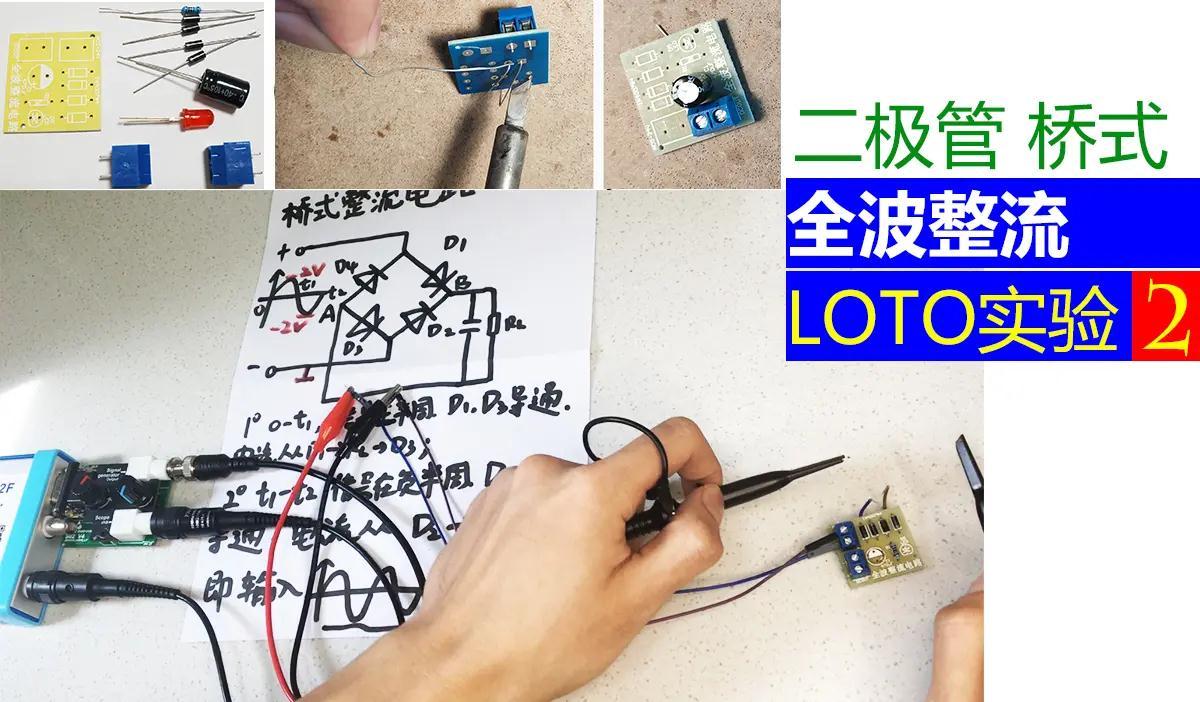

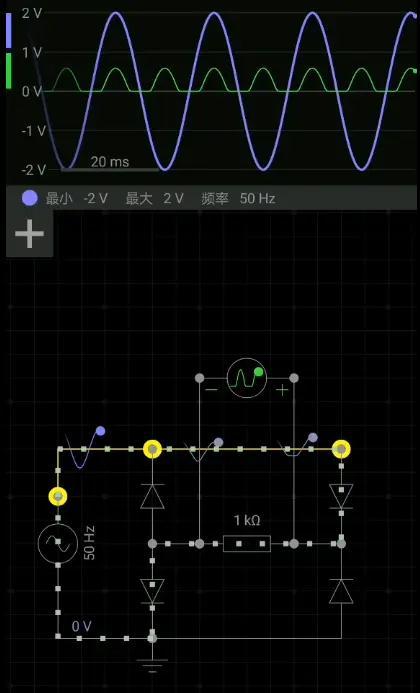

視頻中使用OSC482S自帶信號源模塊產生正負2V的正弦波作為二極管橋式電路的輸入，通過示波器兩通道分別檢測輸出端的端點電壓，并通道相減顯示出加在負載兩端的整流波形。為了能清晰看到整流結果，我們在視頻中并沒有添加濾波電容，一旦加上電容以后輸出就變直流了，大家可以自己試試


視頻如下

https://www.bilibili.com/video/BV1xA411b7A2



實踐后思考題：為什么輸入信號需要大于正負2V左右？視頻里為什么不直接測負載兩端AB間的電壓波形，而是分別測A，B點電壓波形然后通道相減求出AB間的復雜電壓波形？
