LOTO課3： 頻率回應曲線測繪 --- 3組不同引數的RC低通濾波器測驗

2020-09-16 03:36:17 其他

在作業和專案中，經常會遇到一個功能電路模塊對信號進行調理，或濾波，或放大，或衰減，或阻抗變換。這些功能電路模塊可能是無源阻容的，也可能是有源的運放電路，也可能是更復雜的系統。但是它們對信號進行調理的共最重要的特性就是頻率回應曲線。在這一點上，他們對我們來說，都是一樣的一個黑盒系統。

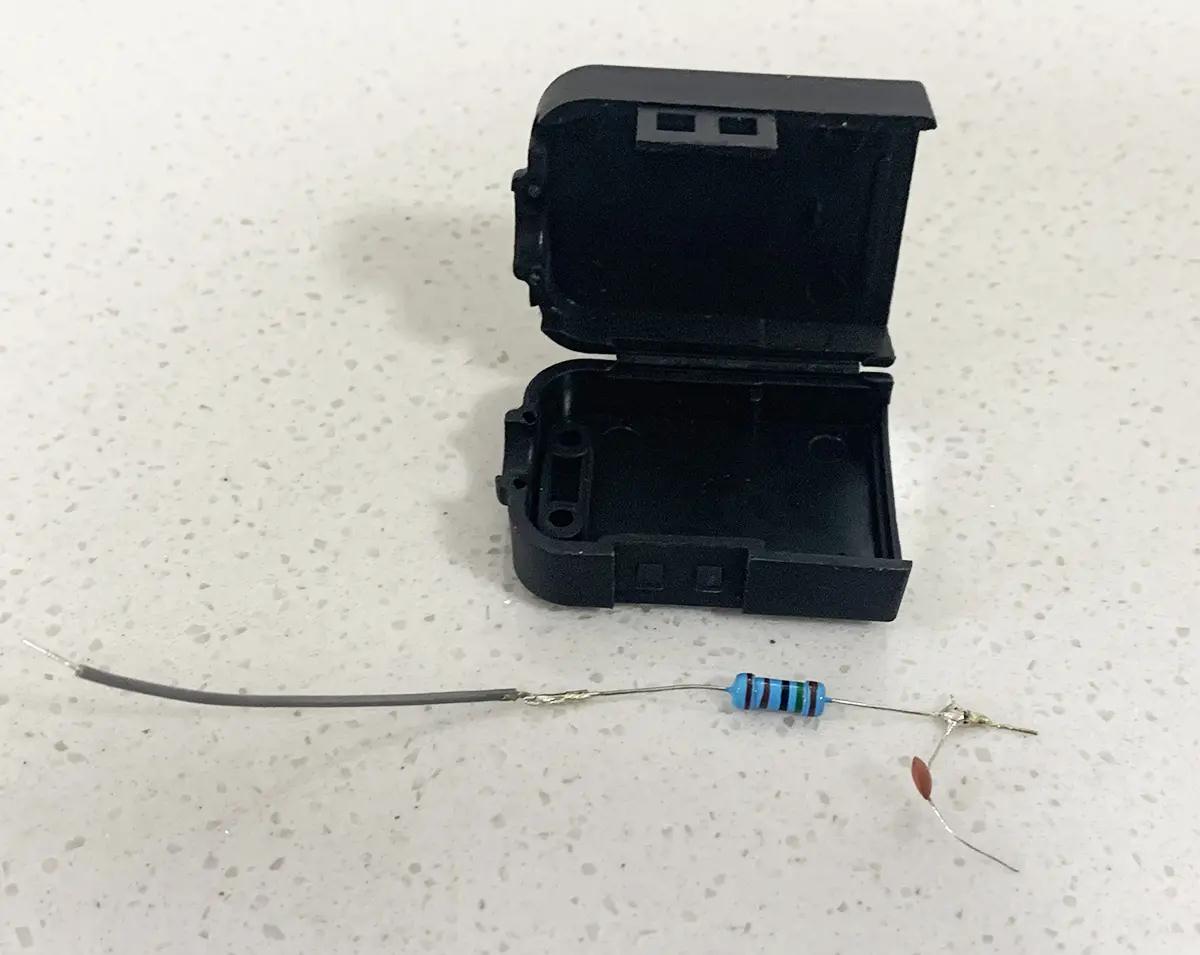

大部分時候，我們需要了解它的頻率回應曲線來進行系統設計和驗證，這個視頻就采用最簡單的RC濾波器來演示我們面對一個這樣的黑盒系統，如果使用LOTO示波器和信號源模塊進行頻率曲線的繪制。

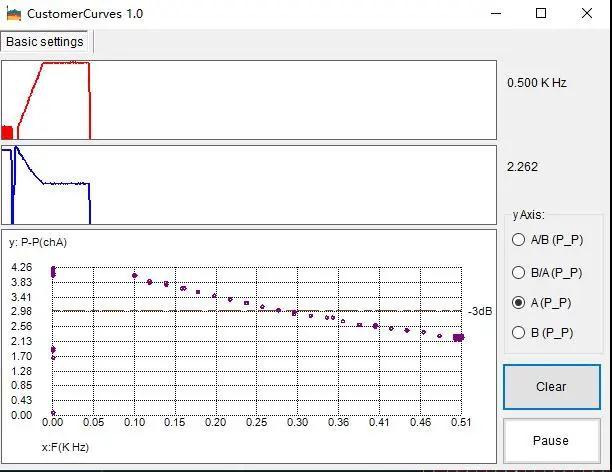

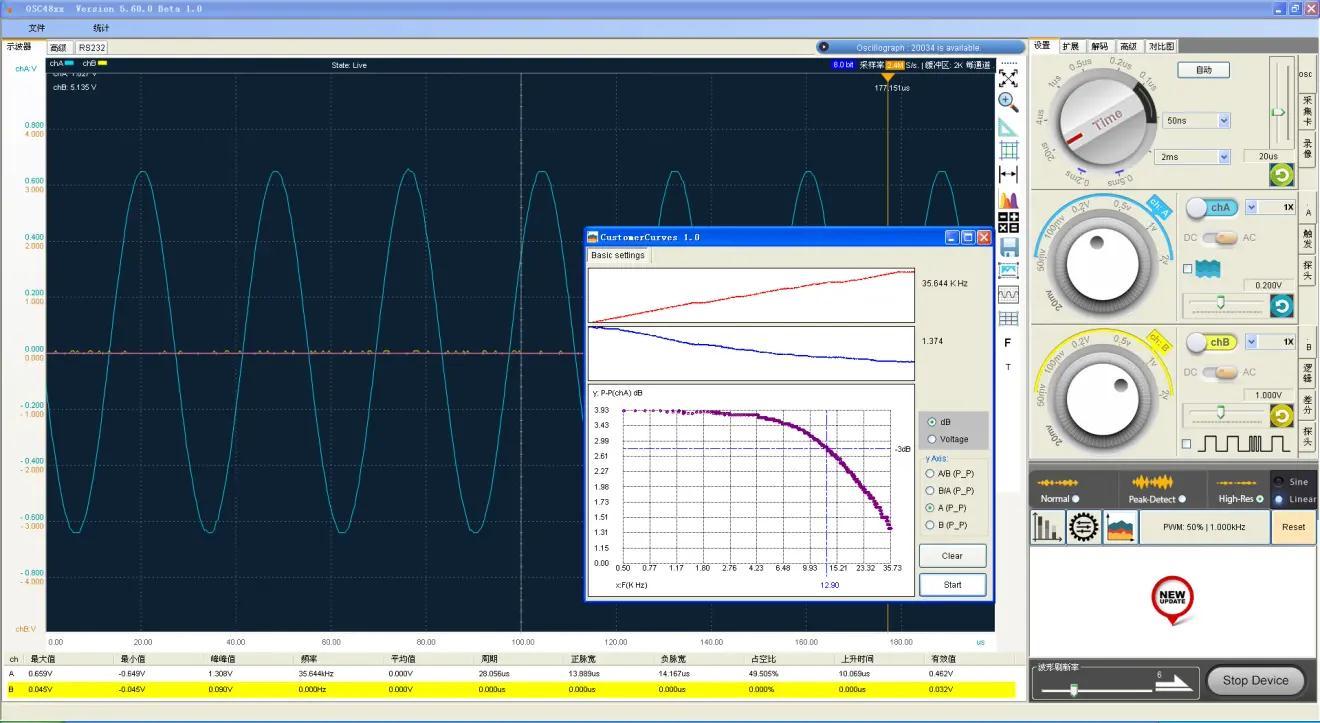

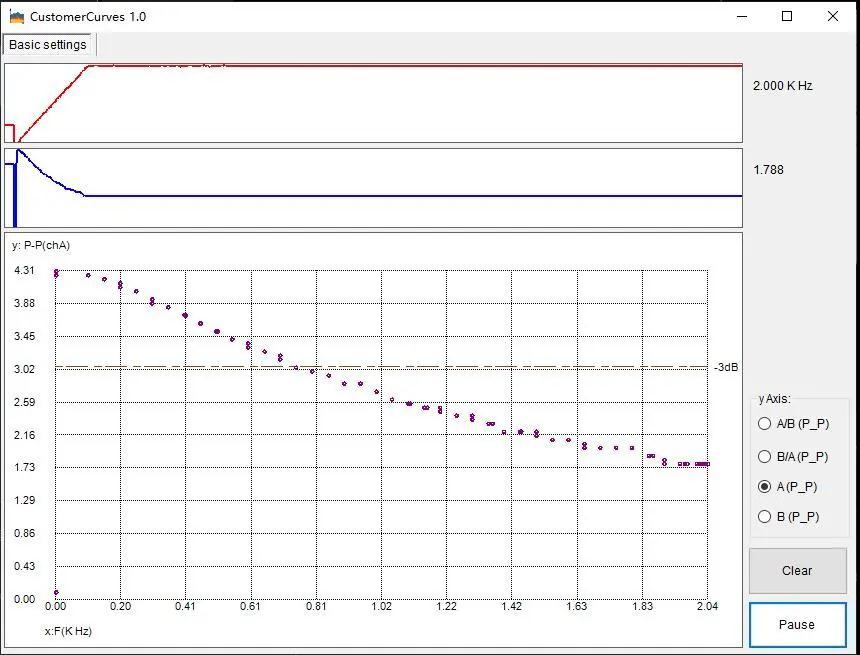

示波器上位機軟體自帶頻率回應曲線繪制功能，只要將信號源模塊設定好掃頻步進和頻率范圍，就可以自動繪制線性或者指數DB頻響曲線繪制。




程序視頻如下：

https://www.bilibili.com/video/BV14Q4y1T7ua
