一、狀態機要素
可以把狀態機的要素分為4個要素，即：現態、條件、動作、次態，
“現態”和“條件”是因，“動作”和“次態”是果，
（1）現態：是指當前所處狀態；
（2）條件：又稱為“事件”，當條件被滿足時，將會觸發一個動作，或者執行一次狀態的遷移，
（3）動作：條件滿足后執行的動作，動作不是必須的，當條件滿足后，也可以不執行任何動作，直接遷移到新狀態，
（4）次態：條件滿足后要遷移往的新狀態，“次態”是相對于“現態”而言的，“次態”一旦被激活，就轉變成新的“現態”了，

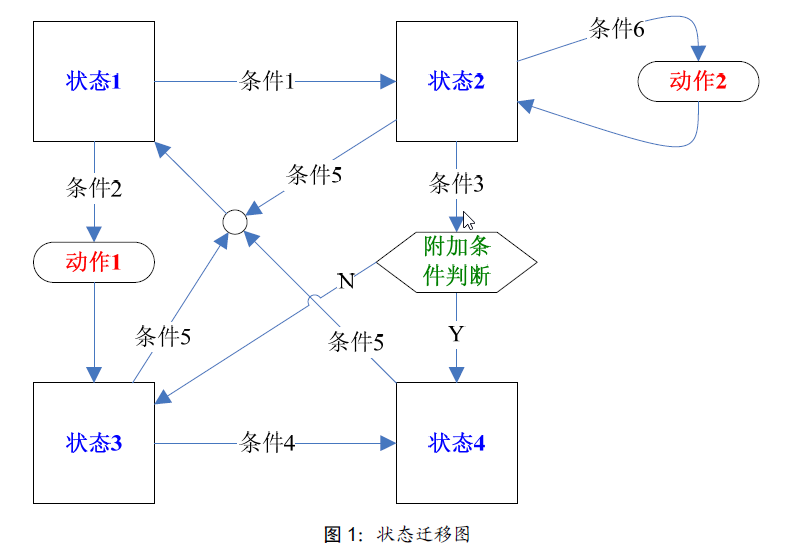

二、狀態遷移圖（STD）
（1）狀態框：用方框表示狀態，包括所謂的“現態”和“次態”；
（2）條件及遷移箭頭：用箭頭表示狀態遷移的方向，并在該箭頭上標注觸發條件；
（3）節點圓圈：當多個箭頭指向一個狀態時，可以用節點符號（小圓圈）連接匯總；
（4）動作框：用橢圓框表示；
（5）附加條件判斷框：用六角菱形框表示；

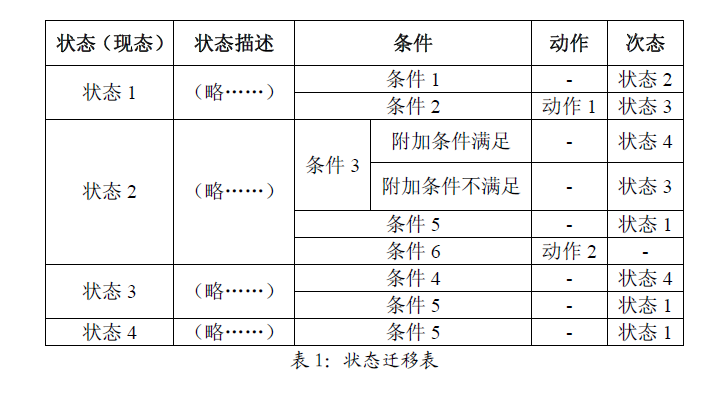

三、狀態遷移表
四、用狀態機思路實作一個時鐘程式

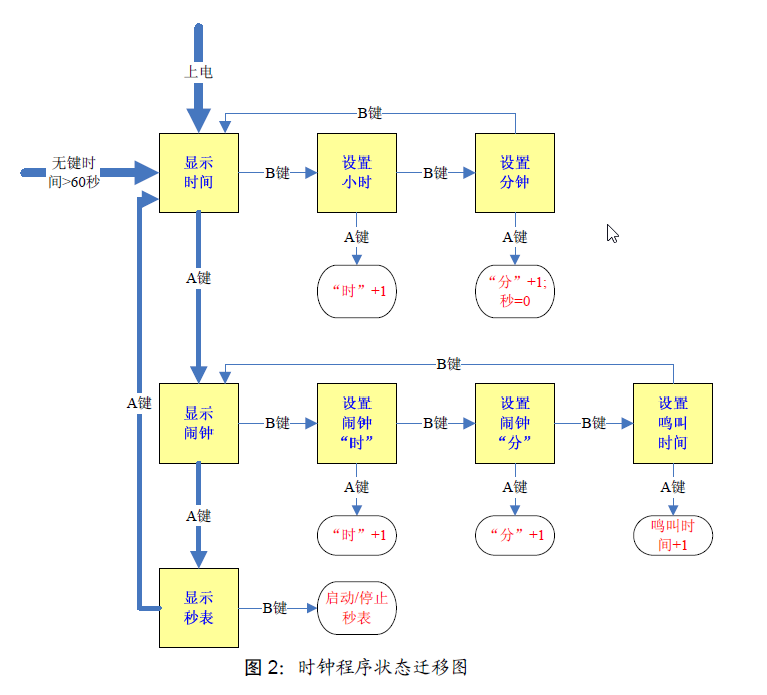

首先我們畫出他的狀態遷移圖：

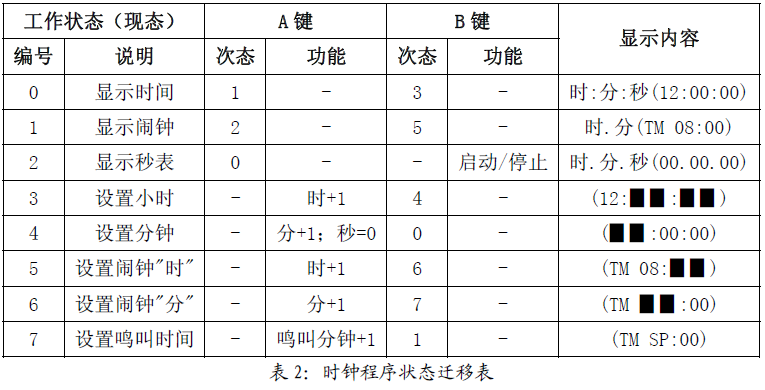

然后我們畫出狀態遷移表：
五、狀態機應用注意事項：
注意使用狀態機的時候不要出現兩種錯誤：1、“偽態”2、“漏態”
（1）“偽態”：把某個“程式動作”當成一種“狀態”來處理，
（2）“漏態”：在狀態劃分時漏掉一些狀態，
PS：
區分狀態和偽態：（看兩者的本質）
“動作”是不穩定的，即使沒有條件的觸發，“動作”一旦執行完畢就結束了；
“狀態”是相對穩定的，如果沒有外部條件的觸發，一個狀態會一直持續下去，
六、更復雜的狀態機

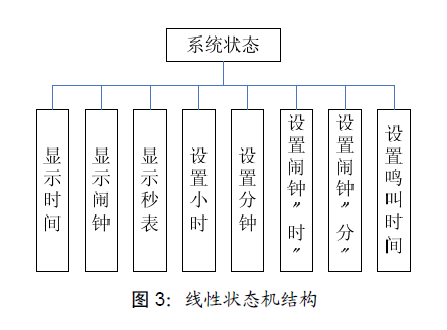

前面介紹的是一種簡單的狀態結構，它只有一級，并且只有一維，它的結構圖如下所示：
如果有必要，我們可以建立更復雜的狀態機模型，如：

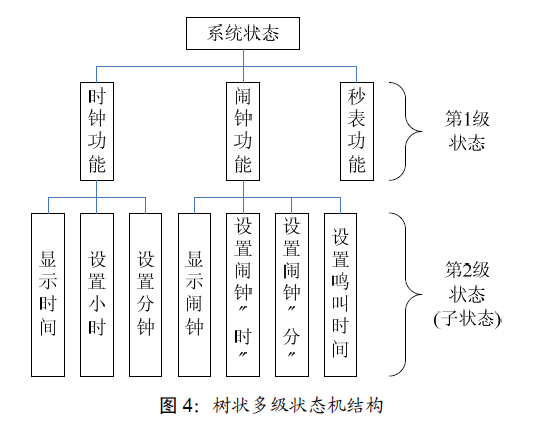

1、多級狀態結構，
狀態機可以是多級的，在分層的多級狀態機系統里面，一個“父狀態”下可以劃分多個“子狀態”，這些子狀態共同擁有上級父狀態的某些共性，同時又各自擁有自己的一些個性，

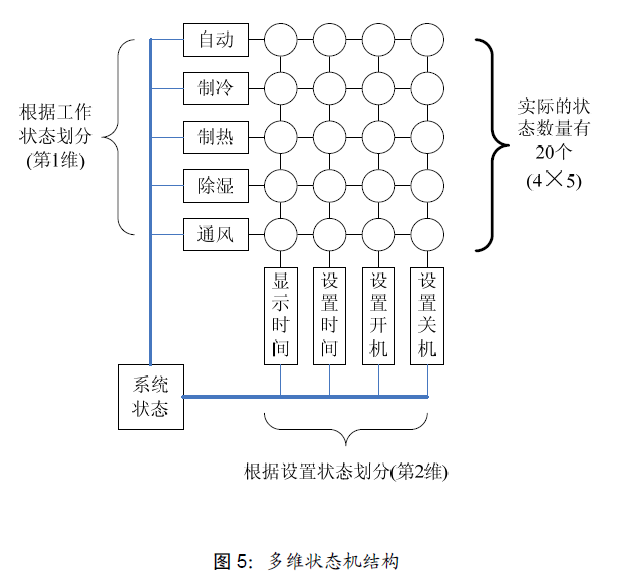

2、多維狀態結構，
狀態機也可以是多維的，從不同的角度對系統進行狀態的劃分，這些狀態的某些特性是交叉的，比如，在按照按鍵和顯示劃分狀態的同時，又按照系統的作業行程做出另一種狀態劃分，這兩種狀態劃分同時存在，相互交叉，從而構成了二維的狀態結構空間，
說明一下，每一維的狀態都需要用一個狀態變數（暫存器）來表示，
最后我想說一下：不管是什么樣子的程式寫成狀態機，只有一個原則，那就是簡單的才是最有效的！！
