2.1 概述
這章主要內容是ASIC設計時的一些建議，這些建議獨立于EDA和工藝，主要針對模塊設計和存盤器介面，
2.2 同步設計
同步設計特點：單個主時鐘和單個主置位/復位信號驅動設計中所有時序器件，
同步設計：ASIC設計時域控制最安全的方法，

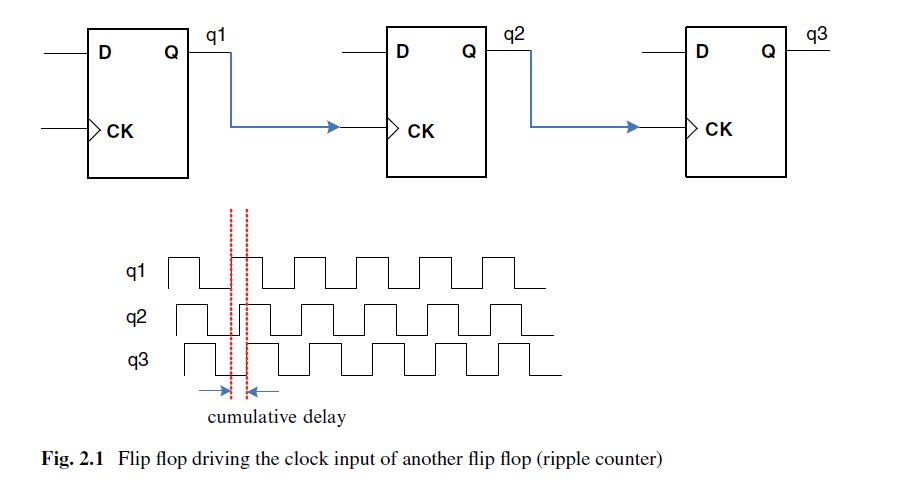

2.2.1 避免使用使用行波計數器，
行波計數器：將觸發器輸出作為其他觸發器的時鐘輸入端，由于資料相對時鐘會有延遲，所以不推薦這種使用方式，
2.2.2 門控時鐘
門控單元會導致時鐘偏移，并會引入尖峰脈沖單元作用于觸發器，
可能仿真正常，綜合出問題，
2.2.3 雙邊沿或混合邊沿時鐘
缺點：為使用同步復位和使用插入掃描鏈這樣的測驗方法帶來麻煩，增加了確認關鍵信號路徑的難度，
不過有時候為了追求性能還是會使用雙邊沿，如DDR，

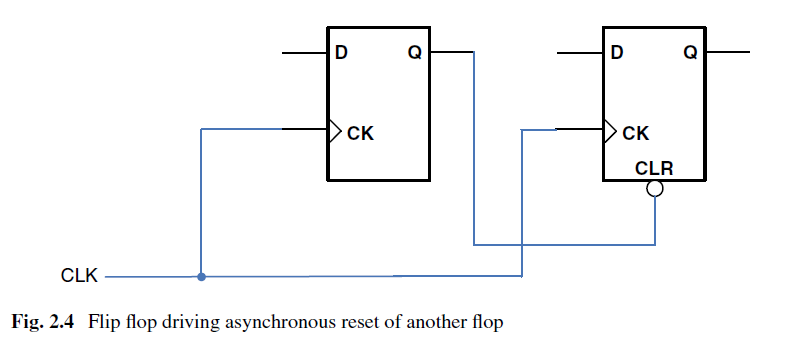

2.2.4 用觸發器驅動另一個觸發器的異步復位端
第二級輸出同時受時鐘邊沿和復位信號印象，違反了同步設計原理，
2.3 推薦的設計技術
要理解綜合工具如何對不同的HDL編碼風格和結果進行解釋（硬體思維），其會影響設計門數和時序性能，

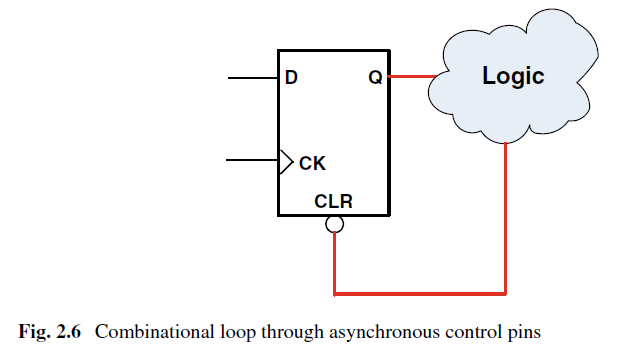

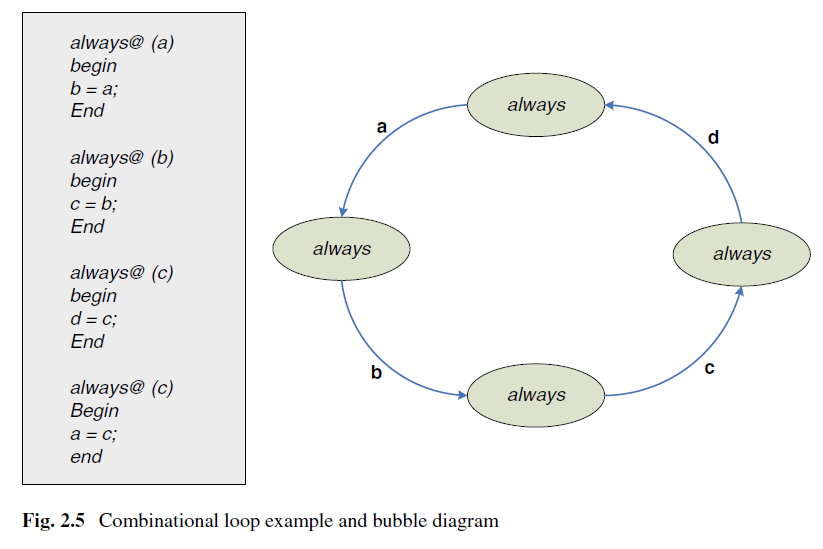

2.3.1 避免在設計中出現組合環路
所有反饋回路都應包含暫存器，組合環路違背了同步設計原理，
組合環路使不可綜合的，
解決方法：引入一個觸發器或者暫存器，
許多設計工具中，組合環路都會導致無休止的回圈計算，所以EDA可能以不同的方式把組合環路打斷，導致于原始設計意圖不一致，
2.3.2 避免數字設計中的延遲鏈
延遲鏈：兩個或多個單扇入單扇出的連續節點產生延遲，
使用場景：異步設計中，解決其他組合邏輯導致的競爭條件，
缺點：增加設計對操作環境的敏感性，降低設計的可靠度，增加移植到不同器件結構上的難度，
避免使用延時鏈，需要在設計中使用同步技術取代異步技術，
2.3.3 避免使用異步脈沖產生器
兩種脈沖產生的方法（純異步）：
1、同一個信號接兩輸入與門或者或門，其中一個取反或者加延遲鏈，脈寬取決于兩個信號相對延遲，（相當于人為增加毛刺寬度）
2、暫存器輸出延遲后驅動同一個暫存器的異步復位端，
異步產生的脈沖寬度常常為綜合和布局布線軟體帶來困難，實際脈寬只有在布局布線之后，布線和傳播延遲已知時才能確定，所以在創建HDL時很難得到可靠的延遲值，且PVT環境，工藝脈寬都會變，且STA不能驗證脈寬，驗證作業會變得困難，
PVT環境：壓力、體積、溫度（Pressure-Volume-Temperature），
這里多諧振蕩器翻譯成多振子有點怪怪的，
由于涉及對脈沖數量的控制，所以多脈沖結構會比脈沖產生器引起更多問題，多脈沖也增加了設計的頻率，

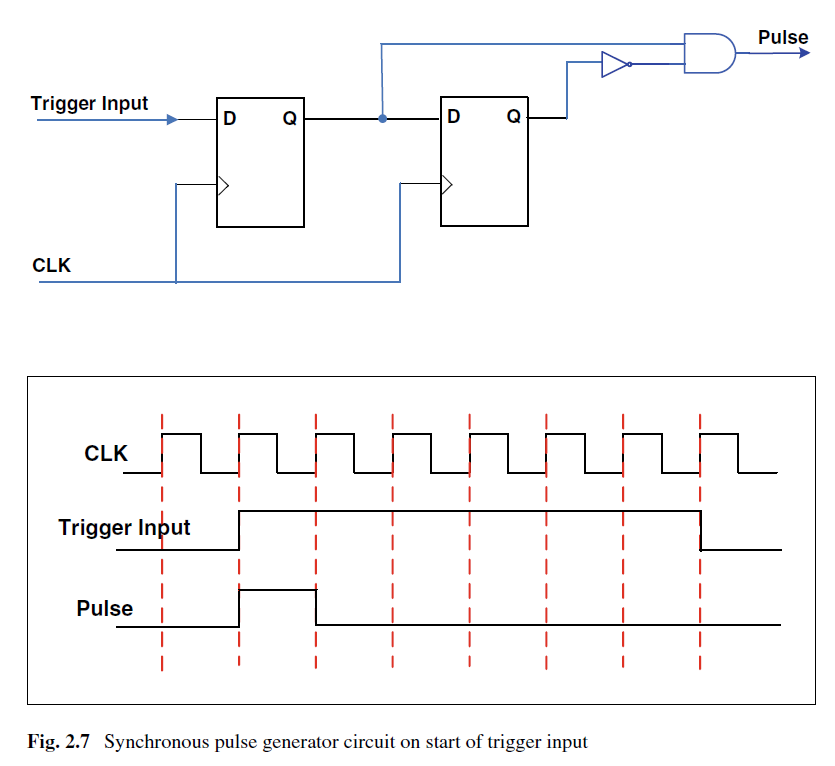

推薦使用的同步脈沖產生器：
這個結構脈寬總是于時鐘周期寬度相等，可以用時序分析驗證，易于移植，獨立于工藝，
always@(posedge clk) begin q2<=q1; q1<=d; end assign Pulse=q1&~q2;
不過感覺這里還是有點問題，經過觸發器后觸發信號延后了一個周期，脈沖應該也延后一個周期才對，

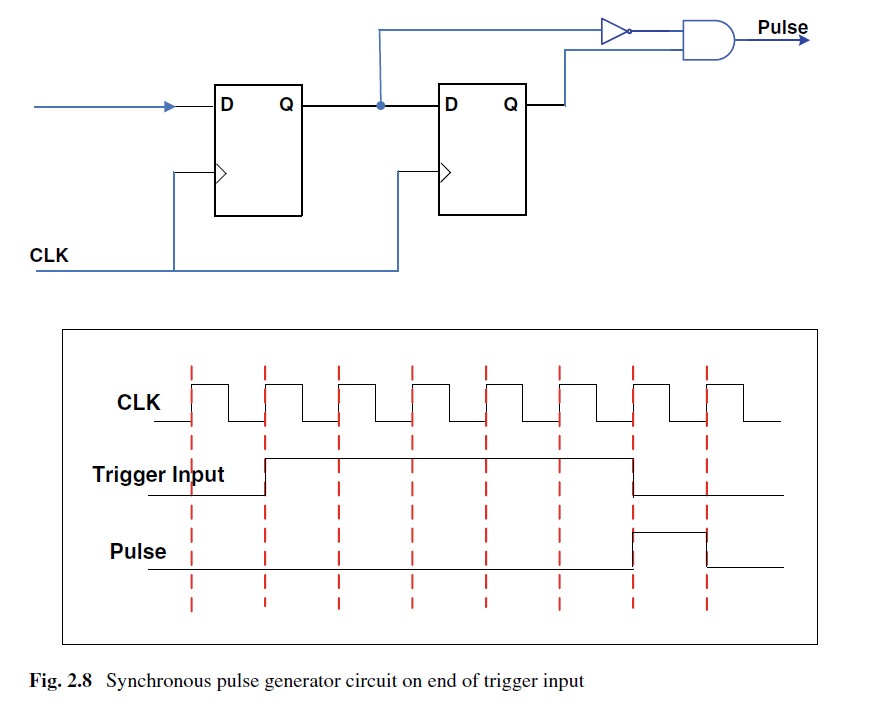

類似的，可以在觸發輸入末端產生脈沖的脈沖產生器，
2.3.4 避免使用鎖存器
這是一個老生常談的問題了，在其他的書里已經看到了很多次，

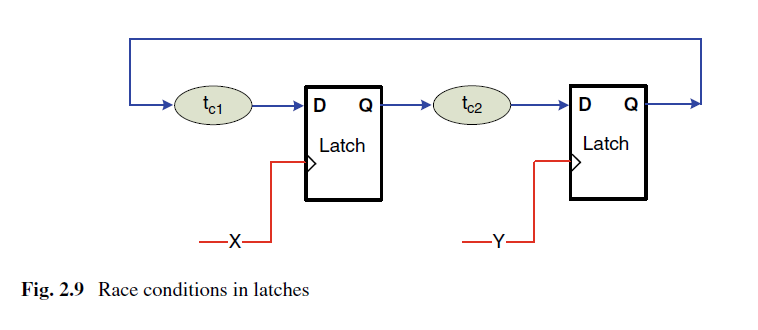

圖中電路X和Y同時拉高，形成了一個類似組合環路的結構，會使電路振蕩，原因：Latch的觸發信號高電平時，輸出對于輸入來說是“透明的”，
STA分析器通常會做出與鎖存器透明有關的錯誤假設：要么發現偽路徑，要么丟失真正的關鍵路徑，暫存器本身時序也是模糊的，這樣的代碼很難移植或者復用，
鎖存器常常使電路不可測，
FPGA是暫存器密集型電路，所以使用latch會占用更多資源，
不完整的if或者case會導致意料外的的latch的生成（因為組合電路要保持之前的值就得用latch），

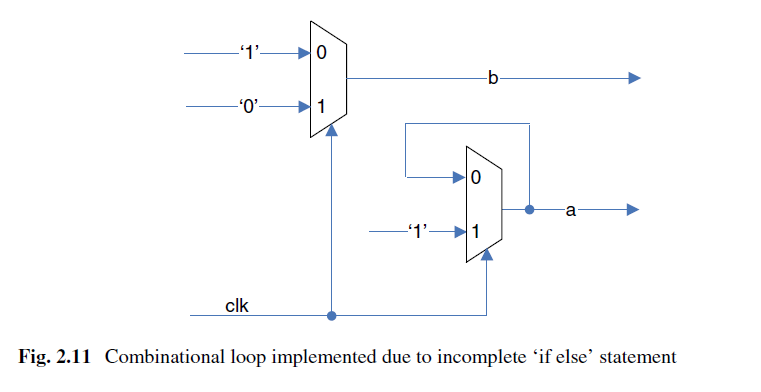

對于某些不支持Latch的FPGA，就會綜合出組合環路代替Latch，
圖中電路有鎖存資料的能力，但是可能違背建立時間和保持時間的要求，而且很難發現，
Latch也并不是完全沒用，事實上可以用Latch挪用周且或者借用時間來滿足關鍵路徑的要求，

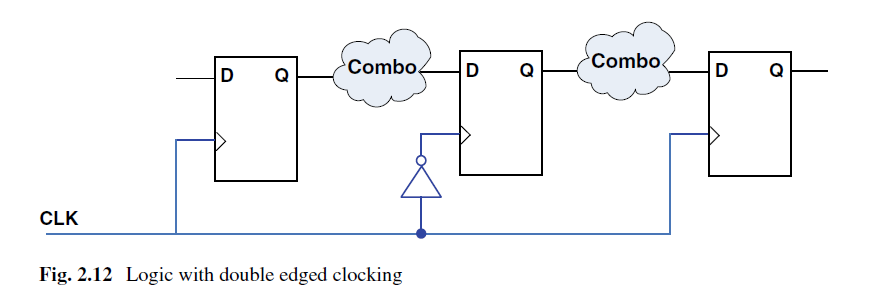

2.3.5 避免使用雙邊沿時鐘

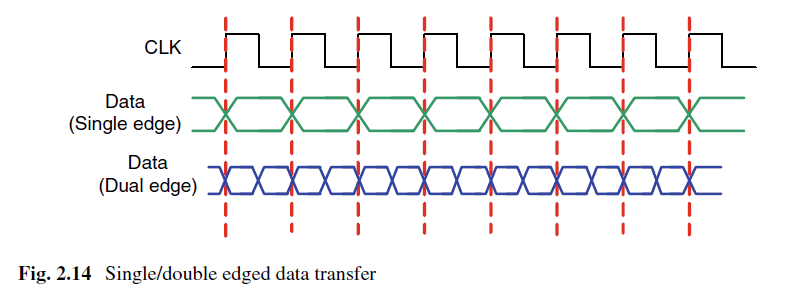

優點：給定時鐘速率下達到兩倍的吞吐量，
缺點：違反了同步電路的原理并將造成一系列的問題，

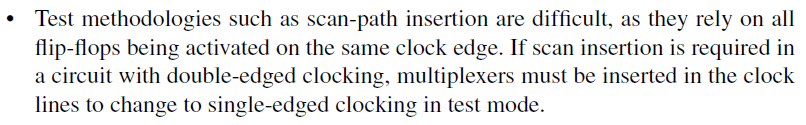

問題：

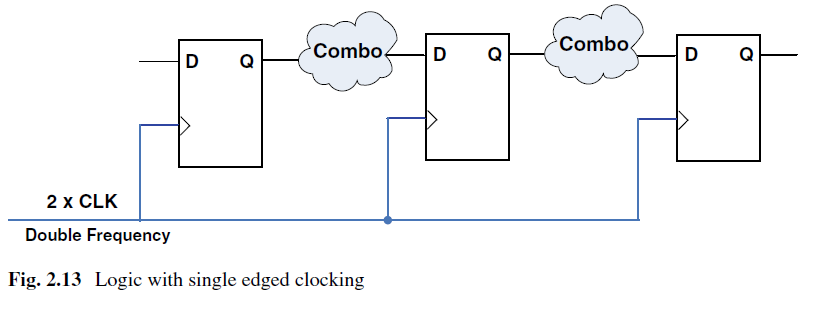

等效同步電路：
上述等價是在時鐘占空比為50%時成立的，如果時鐘非對稱占空比可能導致違背建立和保持時間，掃描路徑也不能容易地通過觸發器，
使用條件：對性能/速度要求很高、且無法承受使用等效同步電路在DFT和驗證方面帶來的額外開支，
優點：
1、提升性能，
2、過高的時鐘頻率會給許多介面帶來問題，
3、降低功耗，
除非等效同步電路無法完成所期望的性能時，設計人員才應該使用雙邊沿時鐘，
這里補充一個芯片功耗公式：
第一項為動態功耗，與負載電容、供電電壓的平方和作業頻率成正比，
第二項為靜態功耗主要是漏電帶來的功耗，
