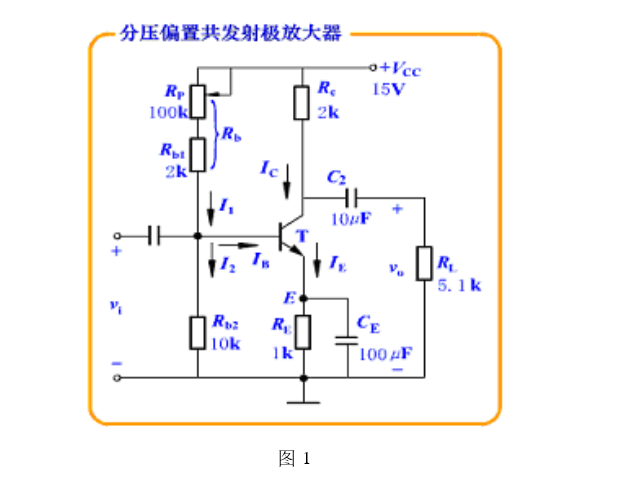

在分壓式偏置電路的直流通路中，書上說偏置電阻R2上的電流I2遠遠大于基極電流IB，即I2>>IB，請問這是如何得出的啊？
我的理解是三極管的體電阻很小啊，I1分流的時候應該大部分都分給Ib了。沒想明白為什么I1=I2+Ib,可以粗略的看作I1=I2。
求大佬解惑了
uj5u.com熱心網友回復：
Ic=βIb,β一般很大uj5u.com熱心網友回復：
可是這里討論的的是靜態下I1分流的情況呀。。
想知道的是
Ic=βIb,這個沒問題，
按著I1=I2計算，
I1=I2=133uA,Ub=1.3V，Ue=0.6V，那Ie=0.6/1k=0.6mA
而靜態導通的時候Ic=[Vcc-Ue]/Rc=7.2mA，
這樣算下來就不符合Ie=(1+β)Ib 啊。
而且再假設β為100倍的話，倒退出來的Ib也是uA級別的。
所以想知道為什么這里的I1=I2+Ib能近似把Ib去除啊
uj5u.com熱心網友回復：
靜態導通，不是處于完全導通狀態，算Ic時應該還有Uce的壓降，這部份壓降大小是隨Ib大小變化的
uj5u.com熱心網友回復：
Ib=I2-I3 (I2 Rb電流，I3 Rb2支路電流，Rb基極電流)有 Vb=(β+1)*（I2-I3）*Re+Vbe=Rb2*I3
(β+1）Re I2-（β+1）Re I3+Vbe=Rb2*I3
I2=I3* [(β+1)Re+Rb2]/[(β+1）Re ]-Vbe/[(β+1)Re]
按照你這個電路的引數，并假設β=100：
I2估算是 15V/110K=0.13mA
而Vbe/[(β+1)Re]=6.9 uA<<I2, 故紅色項可以忽略不計
而(β+1)Re>>Rb2 所以 [(β+1)Re+Rb2] 約等于 (β+1)Re （自己數值帶進去驗證一下）
所以I2~=I3
