1. 前言

本想通過 Context 與 Viewer 的多對一關系嘗試實作三維視圖圖層、圖元分類管理的功能，但經過幾次驗證，尚未找到可行的方法，

2. 三者之間的關系

如下圖所示：

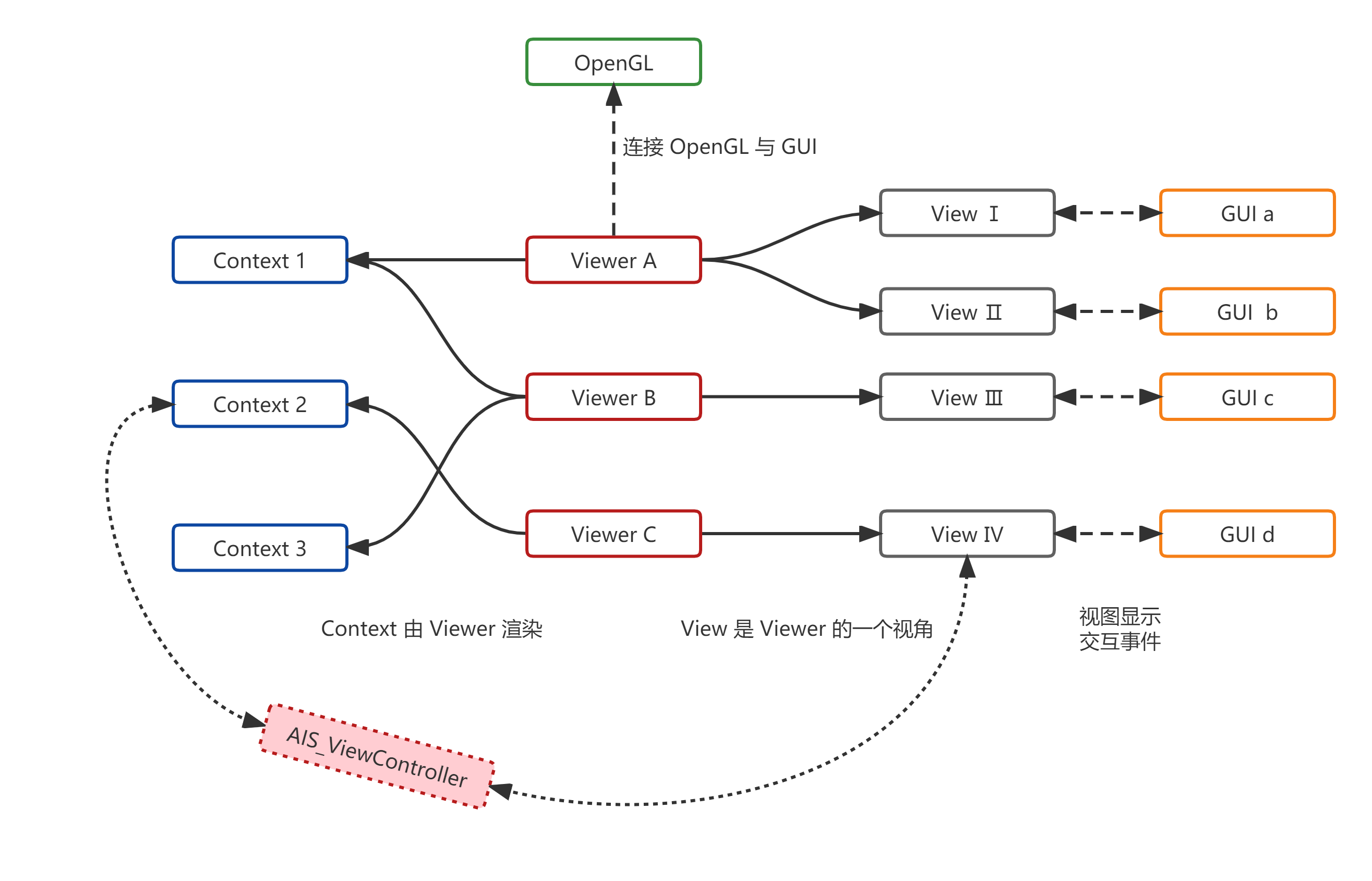

圖1. Context Viewer View 三者之間關系

圖中的各命名分別表示：

Context: AIS_InteractiveContext
Viewer: V3d_Viewer
View: V3d_View
GUI: 與實作相關，互動界面，如 Qt 中的QWidget
OpenGL: OpenGl_GraphicDriver

 Viewer：3D查看器，建立用戶 GUI 與OpenGL 之間的連接，處理渲染，如著色、光照、投影方式等，同一個3D 查看器可以被多個互動場景使用，可實作多個場景的快速切換，

Handle(OpenGl_GraphicDriver) graph_driver = new OpenGl_GraphicDriver(aDisplayConnection);
Handle(V3d_Viewer) viewer = new V3d_Viewer(graph_driver);
// 默認是 Graphic3d_TypeOfShadingModel_Phong
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_Phong);
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_Unlit);
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_PhongFacet);
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_Gouraud);
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_Pbr);
viewer->SetDefaultShadingModel(Graphic3d_TypeOfShadingModel_PbrFacet);

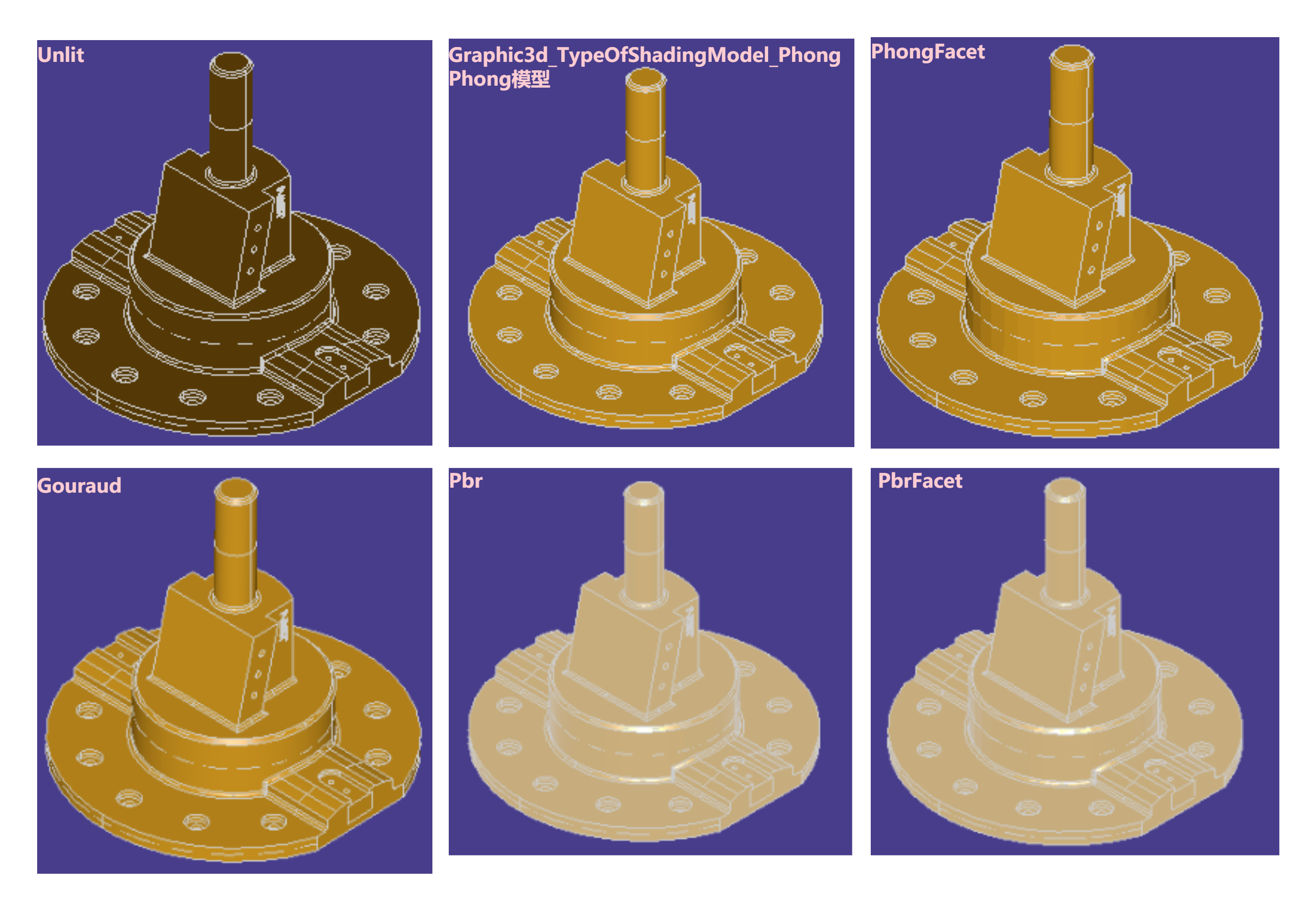

圖2. 不同光照渲染效果

Context：互動場景，負責管理顯示物件（或稱圖元），例如顯示模型、顯示網格、處理模型選擇等，初始化時必須指定一個 3D查看器，也就是說必須告訴互動場景以何種方式顯示其中的各個圖元，

Handle(AIS_InteractiveContext) context = new AIS_InteractiveContext(viewer);
for (size_t i = 0; i < _contexts.size(); i++) // Viewer->Context 1對多
{
    _contexts[i] = new AIS_InteractiveContext(viewer);
    _contexts[i]->SetDisplayMode(1, false); // Shaded
}
context->SetDeviationCoefficient(0.001); // 設定構造渲染資料時的誤差系數

View：3D視圖，由 3D查看器創建的具體視圖，以特定的相機視角顯示Viewer渲染后的圖元，一個3D查看器可以創建多個多個視圖，例如以不同的相機視角、不同的縮放比例顯示同一個場景（當前激活場景）中的圖元，可參考文章Open Cascade 多視圖-多個3D視圖，

Handle(V3d_View) view = viewer->CreateView()

在圖1可中，AIS_ViewController 是OCC升級新增的一個互動工具類，用于處理3D視圖GUI執行緒和渲染執行緒之間的互動事件，如滑鼠旋轉、框選等操作，建立了 View 與 Context 之間的直接聯系，

因此，GUI 對 3D視圖 View 的滑鼠懸浮、點擊等互動操作通過 AIS_ViewController 傳遞給 Context 進行處理，對應地分別回應為高亮、選中等顯示效果，并將更新后的互動場景由 Viewer 重繪至 View 中，

AIS_ViewController::FlushViewEvents(allContexts[0], myView, true); // GUI 事件由 allContexts[0] 回應
AIS_ViewController::FlushViewEvents(allContexts[1], myView, true); // 2
AIS_ViewController::FlushViewEvents(allContexts[2], myView, true); // 3

以上注釋為 2、3的兩行代碼并不產生實際效果（參考最后實作效果），仍然只有 allContexts[0] 回應了 GUI 事件，直觀理解：GUI 事件被一個互動場景 Context 處理后即被標記為“已處理”，不再向后傳遞，實際原理如何還需要再深究，

3. 測驗驗證

同一個3D查看器對應多個互動場景，各互動場景可顯示、隱藏其中的所有圖元，按圖元型別分別創建多個互動場景：0-立方體Box, 1-圓環Torus, 2-坐標系Trihedron, 3-球體Spherre, 4-PointCloud點云（點云的生成即不同顯示效果可參考Open Cascade 7.7.0：新功能-模擬三維掃面點云-BRepLib_PointCloudShape），實作的效果如下：

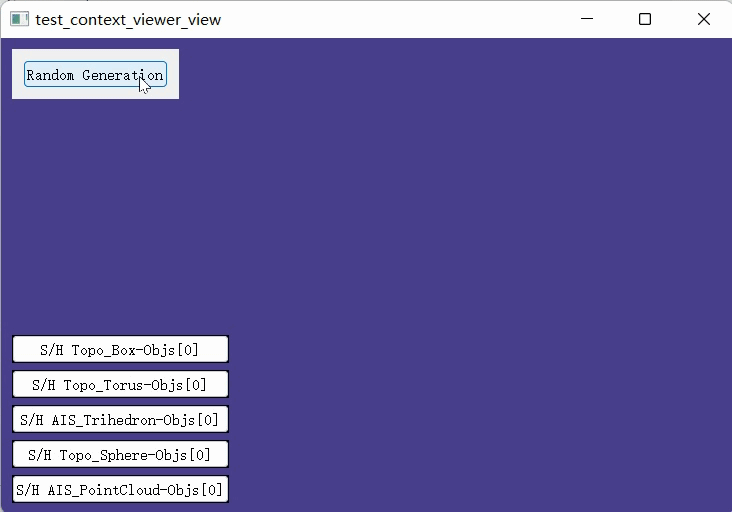

圖3. GUI 事件僅被一個互動場景 Context 處理

 上圖中，通過點擊左上角按鈕 隨機生成不同型別的圖元資料，并按型別將圖元資料放置到不同的交出場景 Context 中，左下角按鈕 用于顯示或隱藏其對應的 Context 中的所有圖元，

從圖中可以看出只有球可以被選中，無法選中立方體、圓環等其他物體，而球型別的圖元放置在 _contexts[3] 中，在 Qt GUI 的重繪事件中如下實作：

void GUIView::paintEvent(QPaintEvent*)
{
    myView->InvalidateImmediate();

    FlushViewEvents(allContexts[3], myView, true);
    FlushViewEvents(allContexts[1], myView, true); // 實際不產生效果
}

結論：無法將 GUI 事件直接傳遞到多個互動場景 Context 中，

源代碼地址，

參考資料

1. OCC用戶檔案：V3d_Viewer Class Reference - Open CASCADE Technology Documentation

2. OCC用戶檔案：AIS_InteractiveContext Class Reference - Open CASCADE Technology Documentation

3. OCC用戶檔案：Open CASCADE Technology: AIS_ViewController Class Reference

4. OCC已被廢棄的功能——Local Context removal - Forum Open Cascade Technology
