作者 | 阿里巴巴技術專家 溪恒

一、需求來源

為什么需要服務發現

在 K8s 集群里面會通過 pod 去部署應用，與傳統的應用部署不同，傳統應用部署在給定的機器上面去部署，我們知道怎么去呼叫別的機器的 IP 地址，但是在 K8s 集群里面應用是通過 pod 去部署的， 而 pod 生命周期是短暫的，在 pod 的生命周期程序中，比如它創建或銷毀，它的 IP 地址都會發生變化，這樣就不能使用傳統的部署方式，不能指定 IP 去訪問指定的應用，

另外在 K8s 的應用部署里，之前雖然學習了 deployment 的應用部署模式，但還是需要創建一個 pod 組，然后這些 pod 組需要提供一個統一的訪問入口，以及怎么去控制流量負載均衡到這個組里面，比如說測驗環境、預發環境和線上環境，其實在部署的程序中需要保持同樣的一個部署模板以及訪問方式，因為這樣就可以用同一套應用的模板在不同的環境中直接發布，

Service：Kubernetes 中的服務發現與負載均衡

最后應用服務需要暴露到外部去訪問，需要提供給外部的用戶去呼叫的，我們上節了解到 pod 的網路跟機器不是同一個段的網路，那怎么讓 pod 網路暴露到去給外部訪問呢？這時就需要服務發現，

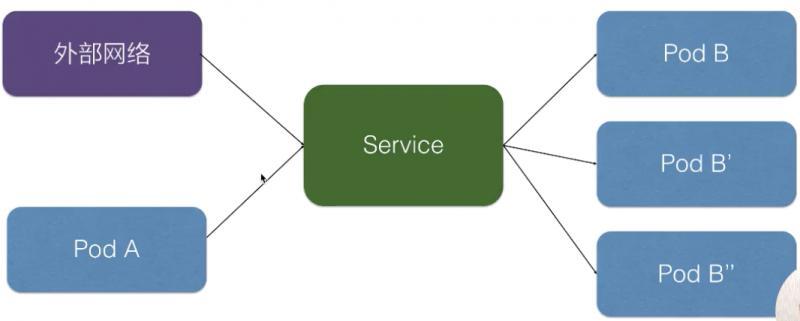

在 K8s 里面，服務發現與負載均衡就是 K8s Service，上圖就是在 K8s 里 Service 的架構，K8s Service 向上提供了外部網路以及 pod 網路的訪問，即外部網路可以通過 service 去訪問，pod 網路也可以通過 K8s Service 去訪問，

向下，K8s 對接了另外一組 pod，即可以通過 K8s Service 的方式去負載均衡到一組 pod 上面去，這樣相當于解決了前面所說的復發性問題，或者提供了統一的訪問入口去做服務發現，然后又可以給外部網路訪問，解決不同的 pod 之間的訪問，提供統一的訪問地址，

二、用例解讀

下面進行實際的一個用例解讀，看 pod K8s 的 service 要怎么去宣告、怎么去使用？

Service 語法

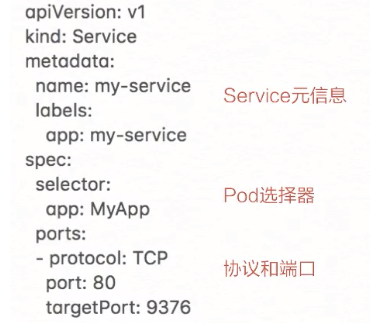

首先來看 K8s Service 的一個語法，上圖實際就是 K8s 的一個宣告結構，這個結構里有很多語法，跟之前所介紹的 K8s 的一些標準物件有很多相似之處，比如說標簽 label 去做一些選擇、selector 去做一些選擇、label 去宣告它的一些 label 標簽等，

這里有一個新的知識點，就是定義了用于 K8s Service 服務發現的一個協議以及埠，繼續來看這個模板，宣告了一個名叫 my-service 的一個 K8s Service，它有一個 app:my-service 的 label，它選擇了 app:MyApp 這樣一個 label 的 pod 作為它的后端，

最后是定義的服務發現的協議以及埠，這個示例中我們定義的是 TCP 協議，埠是 80，目的埠是 9376，效果是訪問到這個 service 80 埠會被路由到后端的 targetPort，就是只要訪問到這個 service 80 埠的都會負載均衡到后端 app：MyApp 這種 label 的 pod 的 9376 埠，

創建和查看 Service

如何去創建剛才宣告的這個 service 物件，以及它創建之后是什么樣的效果呢？通過簡單的命令：

• kubectl apply -f service.yaml

或者是

• kubectl created -f service.yaml

上面的命令可以簡單地去創建這樣一個 service，創建好之后，可以通過：

• kubectl discribe service

去查看 service 創建之后的一個結果，

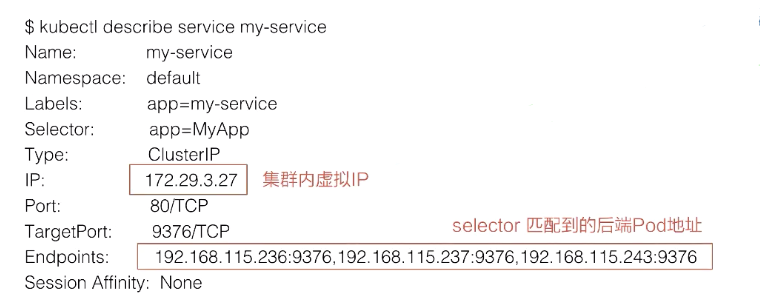

service 創建好之后，你可以看到它的名字是 my-service，Namespace、Label、Selector 這些都跟我們之前宣告的一樣，這里宣告完之后會生成一個 IP 地址，這個 IP 地址就是 service 的 IP 地址，這個 IP 地址在集群里面可以被其它 pod 所訪問，相當于通過這個 IP 地址提供了統一的一個 pod 的訪問入口，以及服務發現，

這里還有一個 Endpoints 的屬性，就是我們通過 Endpoints 可以看到：通過前面所宣告的 selector 去選擇了哪些 pod？以及這些 pod 都是什么樣一個狀態？比如說通過 selector，我們看到它選擇了這些 pod 的一個 IP，以及這些 pod 所宣告的 targetPort 的一個埠，

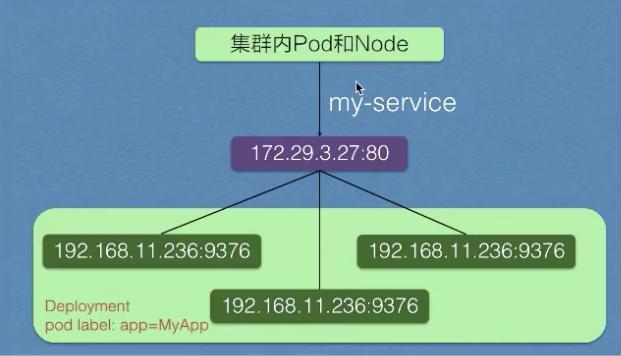

實際的架構如上圖所示，在 service 創建之后，它會在集群里面創建一個虛擬的 IP 地址以及埠，在集群里，所有的 pod 和 node 都可以通過這樣一個 IP 地址和埠去訪問到這個 service，這個 service 會把它選擇的 pod 及其 IP 地址都掛載到后端，這樣通過 service 的 IP 地址訪問時，就可以負載均衡到后端這些 pod 上面去，

當 pod 的生命周期有變化時，比如說其中一個 pod 銷毀，service 就會自動從后端摘除這個 pod，這樣實作了：就算 pod 的生命周期有變化，它訪問的端點是不會發生變化的，

集群內訪問 Service

在集群里面，其他 pod 要怎么訪問到我們所創建的這個 service 呢？有三種方式：

• 首先我們可以通過 service 的虛擬 IP 去訪問，比如說剛創建的 my-service 這個服務，通過 kubectl get svc 或者 kubectl discribe service 都可以看到它的虛擬 IP 地址是 172.29.3.27，埠是 80，然后就可以通過這個虛擬 IP 及埠在 pod 里面直接訪問到這個 service 的地址，

• 第二種方式直接訪問服務名，依靠 DNS 決議，就是同一個 namespace 里 pod 可以直接通過 service 的名字去訪問到剛才所宣告的這個 service，不同的 namespace 里面，我們可以通過 service 名字加“.”，然后加 service 所在的哪個 namespace 去訪問這個 service，例如我們直接用 curl 去訪問，就是 my-service:80 就可以訪問到這個 service，

• 第三種是通過環境變數訪問，在同一個 namespace 里的 pod 啟動時，K8s 會把 service 的一些 IP 地址、埠，以及一些簡單的配置，通過環境變數的方式放到 K8s 的 pod 里面，在 K8s pod 的容器啟動之后，通過讀取系統的環境變數比讀取到 namespace 里面其他 service 配置的一個地址，或者是它的埠號等等，比如在集群的某一個 pod 里面，可以直接通過 curl $ 取到一個環境變數的值，比如取到 MY_SERVICE_SERVICE_HOST 就是它的一個 IP 地址，MY_SERVICE 就是剛才我們宣告的 MY_SERVICE，SERVICE_PORT 就是它的埠號，這樣也可以請求到集群里面的 MY_SERVICE 這個 service，

Headless Service

service 有一個特別的形態就是 Headless Service，service 創建的時候可以指定 clusterIP:None，告訴 K8s 說我不需要 clusterIP（就是剛才所說的集群里面的一個虛擬 IP），然后 K8s 就不會分配給這個 service 一個虛擬 IP 地址，它沒有虛擬 IP 地址怎么做到負載均衡以及統一的訪問入口呢？

它是這樣來操作的：pod 可以直接通過 service_name 用 DNS 的方式決議到所有后端 pod 的 IP 地址，通過 DNS 的 A 記錄的方式會決議到所有后端的 Pod 的地址，由客戶端選擇一個后端的 IP 地址，這個 A 記錄會隨著 pod 的生命周期變化，回傳的 A 記錄串列也發生變化，這樣就要求客戶端應用要從 A 記錄把所有 DNS 回傳到 A 記錄的串列里面 IP 地址中，客戶端自己去選擇一個合適的地址去訪問 pod，

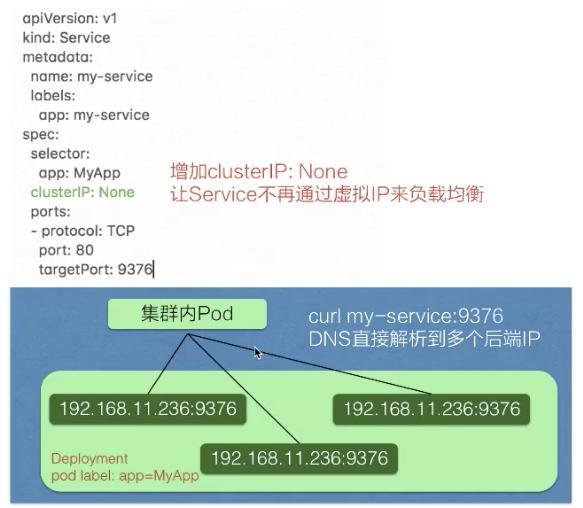

可以從上圖看一下跟剛才我們宣告的模板的區別，就是在中間加了一個 clusterIP:None，即表明不需要虛擬 IP，實際效果就是集群的 pod 訪問 my-service 時，會直接決議到所有的 service 對應 pod 的 IP 地址，回傳給 pod，然后 pod 里面自己去選擇一個 IP 地址去直接訪問，

向集群外暴露 Service

前面介紹的都是在集群里面 node 或者 pod 去訪問 service，service 怎么去向外暴露呢？怎么把應用實際暴露給公網去訪問呢？這里 service 也有兩種型別去解決這個問題，一個是 NodePort，一個是 LoadBalancer，

• NodePort 的方式就是在集群的 node 上面（即集群的節點的宿主機上面）去暴露節點上的一個埠，這樣相當于在節點的一個埠上面訪問到之后就會再去做一層轉發，轉發到虛擬的 IP 地址上面，就是剛剛宿主機上面 service 虛擬 IP 地址，

• LoadBalancer 型別就是在 NodePort 上面又做了一層轉換，剛才所說的 NodePort 其實是集群里面每個節點上面一個埠，LoadBalancer 是在所有的節點前又掛一個負載均衡，比如在阿里云上掛一個 SLB，這個負載均衡會提供一個統一的入口，并把所有它接觸到的流量負載均衡到每一個集群節點的 node pod 上面去，然后 node pod 再轉化成 ClusterIP，去訪問到實際的 pod 上面，

三、操作演示

下面進行實際操作演示，在阿里云的容器服務上面進去體驗一下如何使用 K8s Service，

創建 Service

我們已經創建好了一個阿里云的容器集群，然后并且配置好本地終端到阿里云容器集群的一個連接，

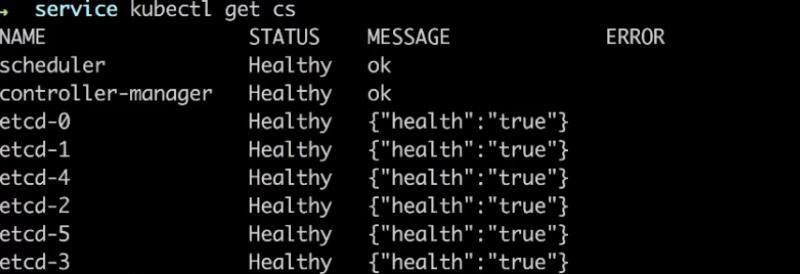

首先可以通過 kubectl get cs ，可以看到我們已經正常連接到了阿里云容器服務的集群上面去，

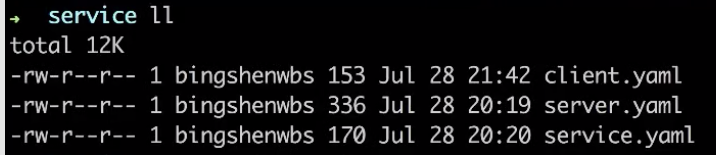

今天將通過這些模板實際去體驗阿里云服務上面去使用 K8s Service，有三個模板，首先是 client，就是用來模擬通過 service 去訪問 K8s 的 service，然后負載均衡到我們的 service 里面去宣告的一組 pod 上，

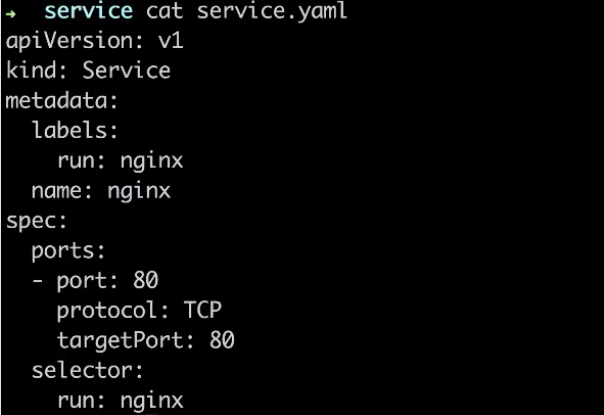

K8s Service 的上面，跟剛才介紹一樣，我們創建了一個 K8s Service 模板，里面 pod，K8s Service 會通過前端指定的 80 埠負載均衡到后端 pod 的 80 埠上面，然后 selector 選擇到 run:nginx 這樣標簽的一些 pod 去作為它的后端，

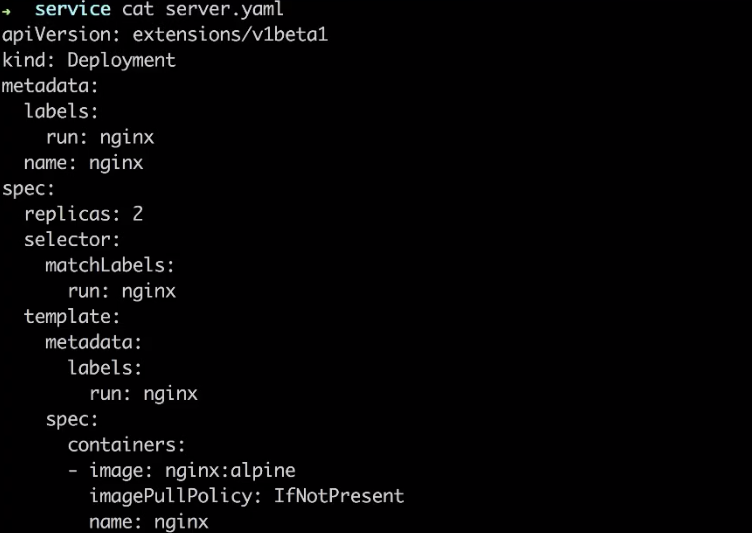

然后去創建帶有這樣標簽的一組 pod，通過什么去創建 pod 呢？就是之前所介紹的 K8s deployment，通過 deployment 我們可以輕松創建出一組 pod，然后上面宣告 run:nginx 這樣一個label，并且它有兩個副本，會同時跑出來兩個 pod，

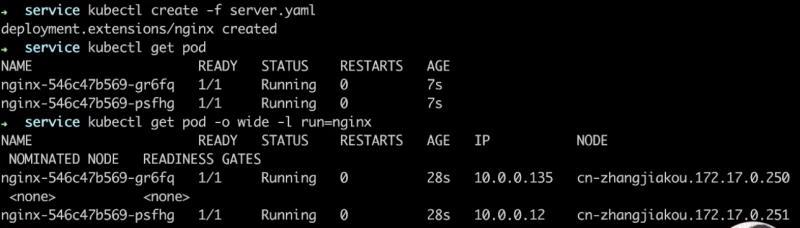

先創建一組 pod，就是創建這個 K8s deployment，通過 kubectl create -f service.yaml，這個 deployment 也創建好了，再看一下 pod 有沒有創建出來，如下圖看到這個 deployment 所創建的兩個 pod 都已經在 running 了，通過 kubectl get pod -o wide 可以看到 IP 地址，通過 -l，即 label 去做篩選，run=nginx，如下圖所示可以看到，這兩個 pod 分別是 10.0.0.135 和 10.0.0.12 這樣一個 IP 地址，并且都是帶 run=nginx 這個 label 的，

下面我們去創建 K8s service，就是剛才介紹的通過 service 去選擇這兩個 pod，這個 service 已經創建好了，

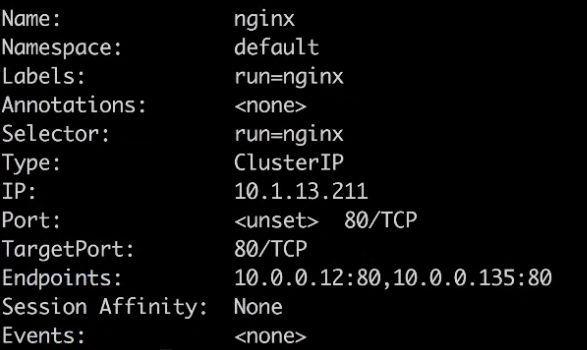

根據剛才介紹，通過 kubectl describe svc 可以看到這個 service 實際的一個狀態，如下圖所示，剛才創建的 nginx service，它的選擇器是 run=nginx，通過 run=nginx 這個選擇器選擇到后端的 pod 地址，就是剛才所看到那兩個 pod 的地址：10.0.0.12 和 10.0.0.135，這里可以看到 K8s 為它生成了集群里面一個虛擬 IP 地址，通過這個虛擬 IP 地址，它就可以負載均衡到后面的兩個 pod 上面去，

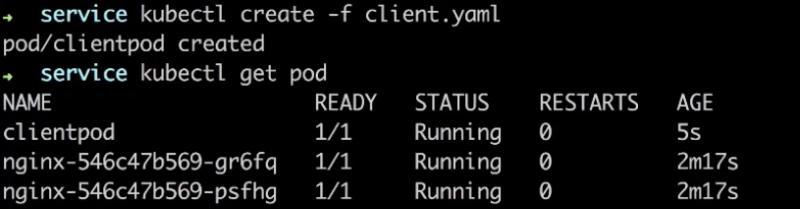

現在去創建一個客戶端的 pod 實際去感受一下如何去訪問這個 K8s Service，我們通過 client.yaml 去創建客戶端的 pod，kubectl get pod 可以看到客戶端 pod 已經創建好并且已經在運行中了，

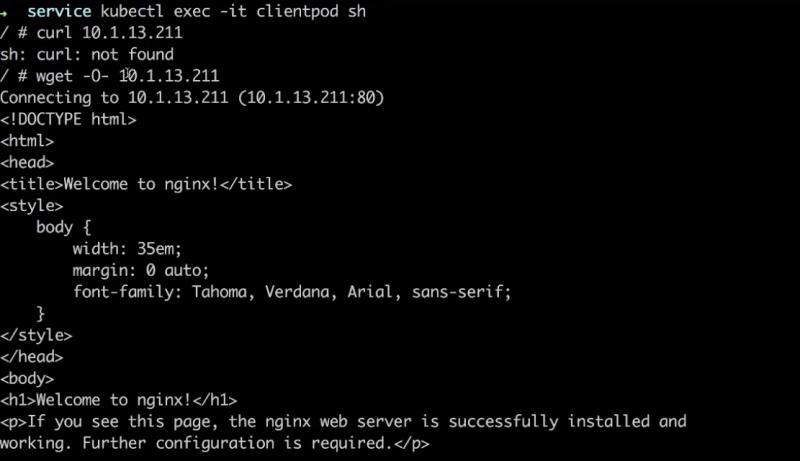

通過 kubectl exec 到這個 pod 里面，進入這個 pod 去感受一下剛才所說的三種訪問方式，首先可以直接去訪問這個 K8s 為它生成的這個 ClusterIP，就是虛擬 IP 地址，通過 curl 訪問這個 IP 地址，這個 pod 里面沒有裝 curl，通過 wget 這個 IP 地址，輸入進去測驗一下，可以看到通過這個去訪問到實際的 IP 地址是可以訪問到后端的 nginx 上面的，這個虛擬是一個統一的入口，

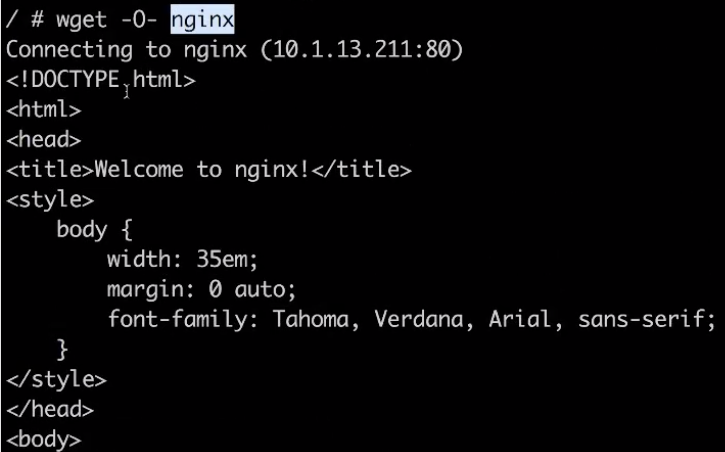

第二種方式，可以通過直接 service 名字的方式去訪問到這個 service，同樣通過 wget，訪問我們剛才所創建的 service 名 nginx，可以發現跟剛才看到的結果是一樣的，

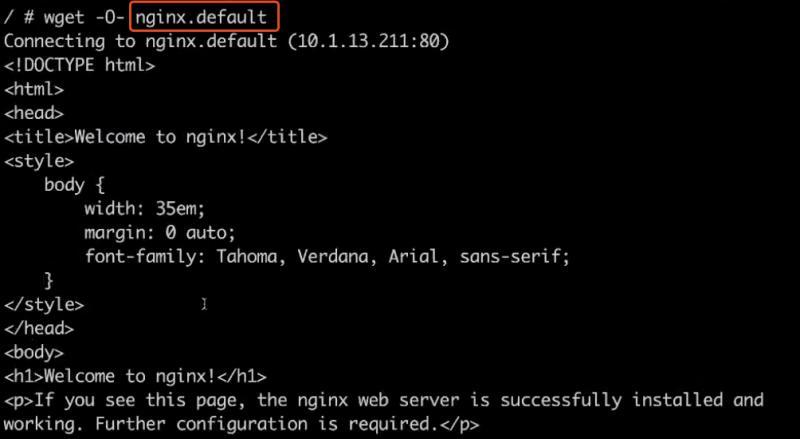

在不同的 namespace 時，也可以通過加上 namespace 的一個名字去訪問到 service，比如這里的 namespace 為 default，

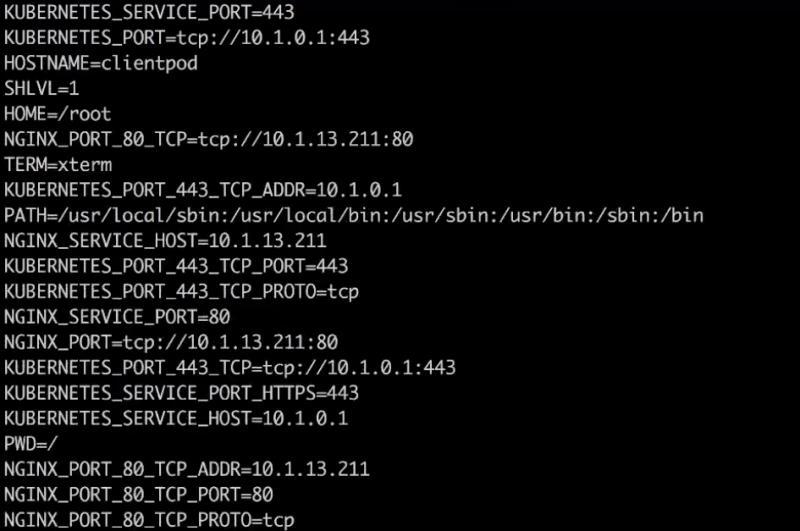

最后我們介紹的訪問方式里面還可以通過環境變數去訪問，在這個 pod 里面直接通過執行 env 命令看一下它實際注入的環境變數的情況，看一下 nginx 的 service 的各種配置已經注冊進來了，

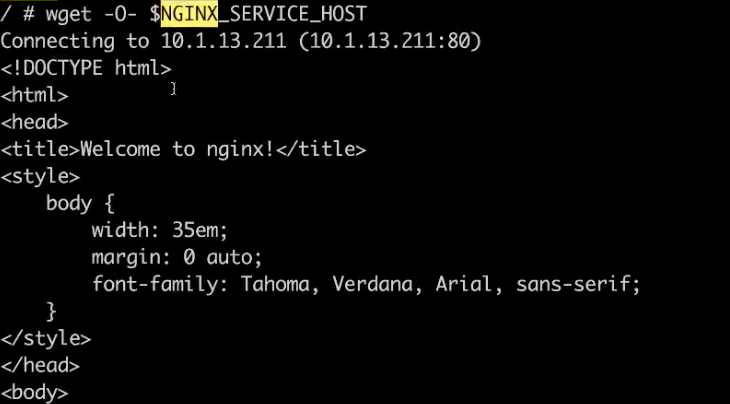

可以通過 wget 同樣去訪問這樣一個環境變數，然后可以訪問到我們的一個 service，

介紹完這三種訪問方式，再看一下如何通過 service 外部的網路去訪問，我們 vim 直接修改一些剛才所創建的 service，

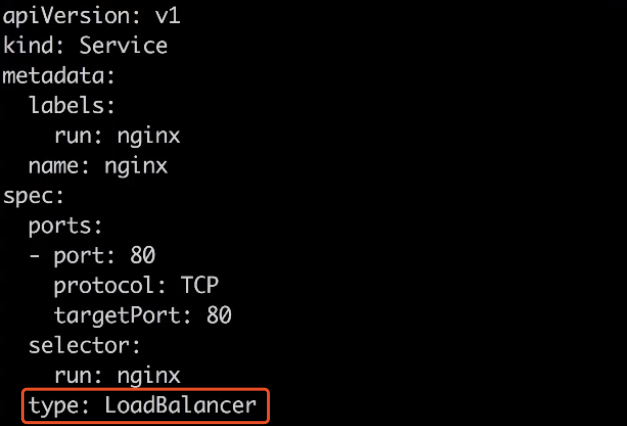

最后我們添加一個 type，就是 LoadBalancer，就是我們前面所介紹的外部訪問的方式，

然后通過 kubectl apply，這樣就把剛剛修改的內容直接生效在所創建的 service 里面，

現在看一下 service 會有哪些變化呢？通過 kubectl get svc -o wide，我們發現剛剛創建的 nginx service 多了一個 EXTERNAL-IP，就是外部訪問的一個 IP 地址，剛才我們所訪問的都是 CLUSTER-IP，就是在集群里面的一個虛擬 IP 地址，

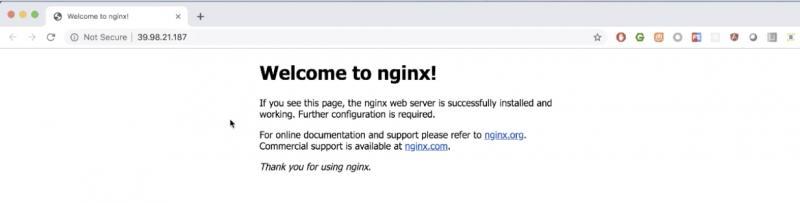

然后現在實際去訪問一下這個外部 IP 地址 39.98.21.187，感受一下如何通過 service 去暴露我們的應用服務，直接在終端里面點一下，這里可以看到我們直接通過這個應用的外部訪問端點，可以訪問到這個 service，是不是很簡單？

我們最后再看一下用 service 去實作了 K8s 的服務發現，就是 service 的訪問地址跟 pod 的生命周期沒有關系，我們先看一下現在的 service 后面選擇的是這兩個 pod IP 地址，

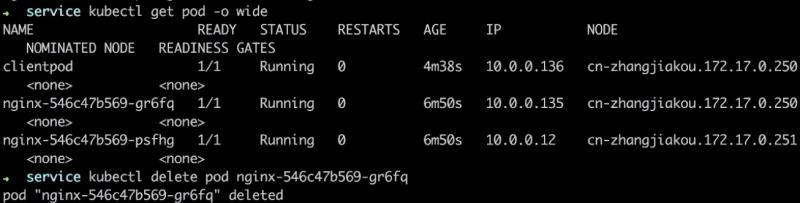

我們現在把其中的一個 pod 刪掉，通過 kubectl delete 的方式把前面一個 pod 刪掉，

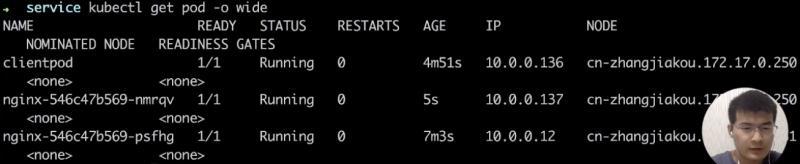

我們知道 deployment 會讓它自動生成一個新的 pod，現在看 IP 地址已經變成 137，

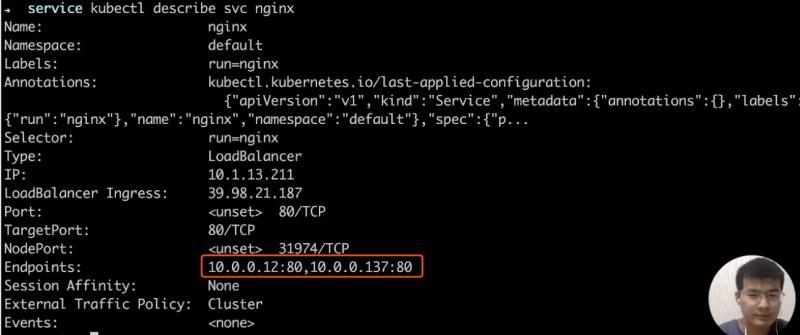

現在再去 describe 一下剛才的 service，如下圖,看到前面訪問端點就是集群的 IP 地址沒有發生變化，對外的 LoadBalancer 的 IP 地址也沒有發生變化，在所有不影響客戶端的訪問情況下，后端的一個 pod IP 已經自動放到了 service 后端里面，

這樣就相當于在應用的組件呼叫的時候可以不用關心 pod 在生命周期的一個變化，

以上就是所有演示，

四、架構設計

最后是對 K8s 設計的一個簡單的分析以及實作的一些原理，

Kubernetes 服務發現架構

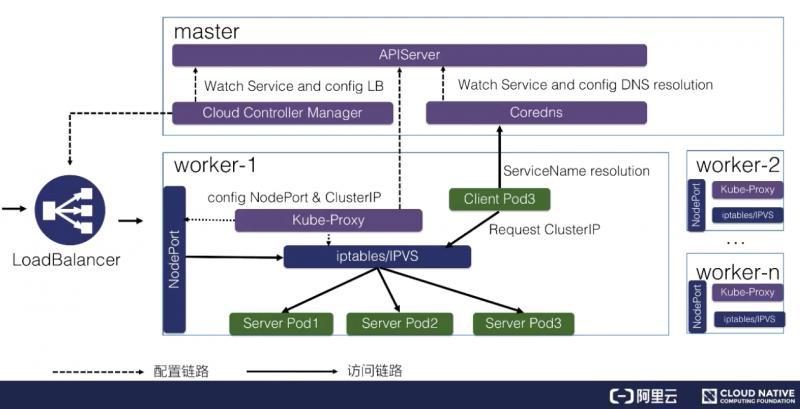

如上圖所示，K8s 服務發現以及 K8s Service 是這樣整體的一個架構，

K8s 分為 master 節點和 worker 節點：

• master 里面主要是 K8s 管控的內容；
• worker 節點里面是實際跑用戶應用的一個地方，

在 K8s master 節點里面有 APIServer，就是統一管理 K8s 所有物件的地方，所有的組件都會注冊到 APIServer 上面去監聽這個物件的變化，比如說我們剛才的組件 pod 生命周期發生變化，這些事件，

這里面最關鍵的有三個組件：

• 一個是 Cloud Controller Manager，負責去配置 LoadBalancer 的一個負載均衡器給外部去訪問；
• 另外一個就是 Coredns，就是通過 Coredns 去觀測 APIServer 里面的 service 后端 pod 的一個變化，去配置 service 的 DNS 決議，實作可以通過 service 的名字直接訪問到 service 的虛擬 IP，或者是 Headless 型別的 Service 中的 IP 串列的決議；
• 然后在每個 node 里面會有 kube-proxy 這個組件，它通過監聽 service 以及 pod 變化，然后實際去配置集群里面的 node pod 或者是虛擬 IP 地址的一個訪問，

實際訪問鏈路是什么樣的呢？比如說從集群內部的一個 Client Pod3 去訪問 Service，就類似于剛才所演示的一個效果，Client Pod3 首先通過 Coredns 這里去決議出 ServiceIP，Coredns 會回傳給它 ServiceName 所對應的 service IP 是什么，這個 Client Pod3 就會拿這個 Service IP 去做請求，它的請求到宿主機的網路之后，就會被 kube-proxy 所配置的 iptables 或者 IPVS 去做一層攔截處理，之后去負載均衡到每一個實際的后端 pod 上面去，這樣就實作了一個負載均衡以及服務發現，

對于外部的流量，比如說剛才通過公網訪問的一個請求，它是通過外部的一個負載均衡器 Cloud Controller Manager 去監聽 service 的變化之后，去配置的一個負載均衡器，然后轉發到節點上的一個 NodePort 上面去，NodePort 也會經過 kube-proxy 的一個配置的一個 iptables，把 NodePort 的流量轉換成 ClusterIP，緊接著轉換成后端的一個 pod 的 IP 地址，去做負載均衡以及服務發現，這就是整個 K8s 服務發現以及 K8s Service 整體的結構，

后續進階

后續再進階部分我們還會更加深入地去講解 K8s Service 的實作原理，以及在 service 網路出問題之后，如何去診斷以及去修復的技巧，

本文總結

本文的主要內容就到此為止了，這里為大家簡單總結一下：

1. 為什么云原生的場景需要服務發現和負載均衡，
2. 在 Kubernetes 中如何使用 Kubernetes 的 Service 做服務發現和負載均衡
3. Kubernetes 集群中 Service 涉及到的組件和大概實作原理

相信經過本文的學習與把握，大家能夠通過 Kubernetes Service 將復雜的企業級應用快速并標準地編排起來，
