一、DHCP Relay組網場景

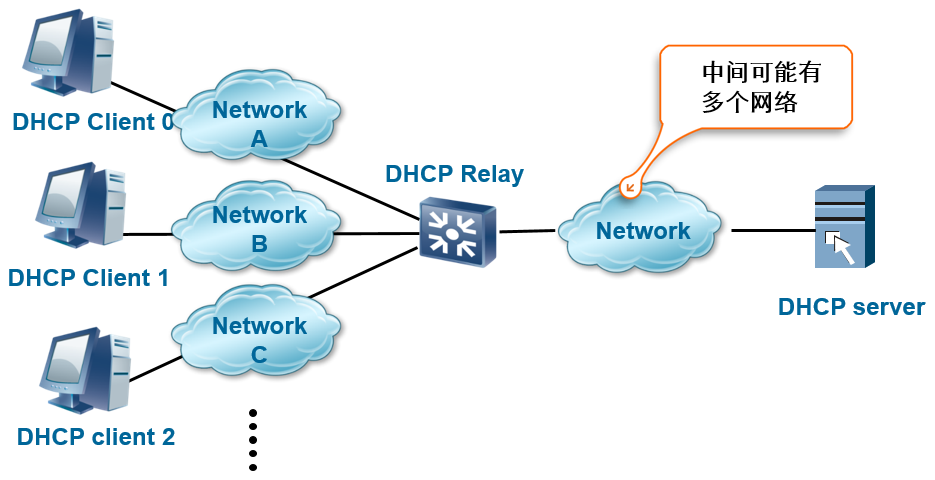

? DHCP Relay組網場景如下圖：把用戶的上線請求報文轉發給DHCP Server，
二、DHCP Relay作業流程

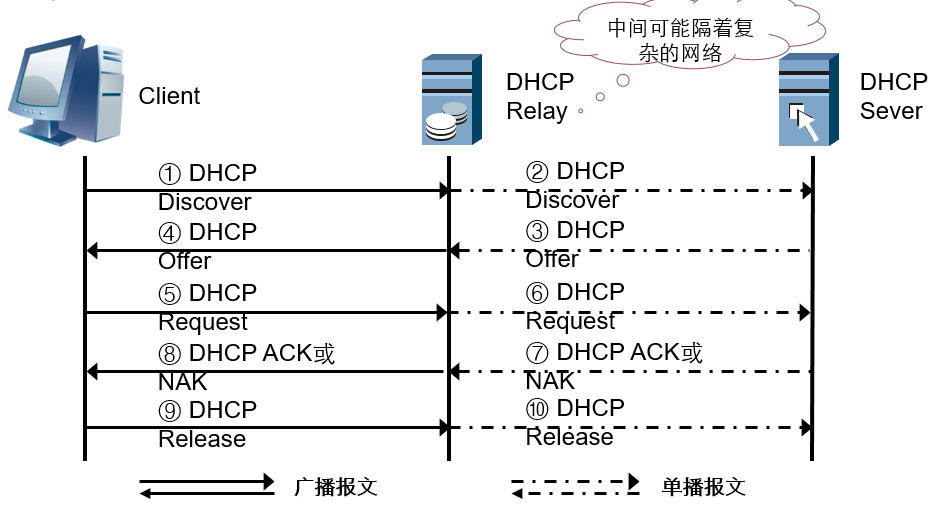

? DHCP Relay的作業流程：
三、DHCP Relay實驗
3.1、拓撲圖

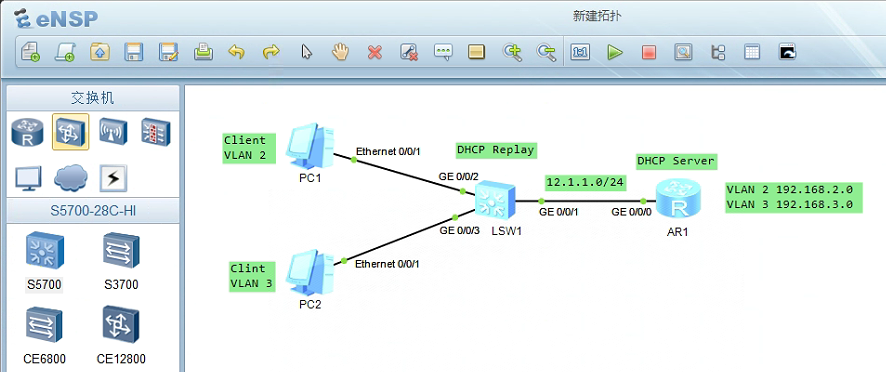

? 分別在路由器中拖出1臺AR2220、交換機中拖出一臺S5700、終端中拖出2臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，
3.2、配置
PC1：
? 雙擊PC1，在基礎配置中將IPv4配置更改為DHCP模式，
PC2：

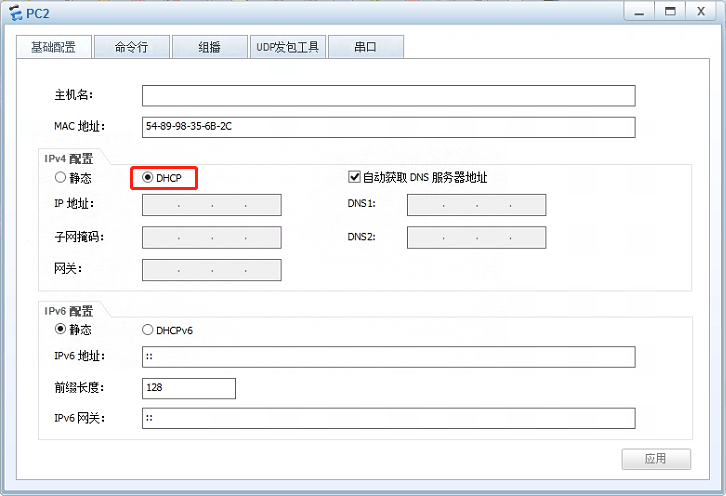

? 雙擊PC2，在基礎配置中將IPv4配置更改為DHCP模式，
LSW1：
<Huawei>system-view //進入全域配置模式
[Huawei]undo info-center enable //關閉資訊告警提示 [Huawei]sysname LSW1 //改名 [LSW1]vlan 2 //創建VLAN 2 [LSW1-vlan2]vlan 3 //創建VLAN 3 [LSW1-vlan3]int g0/0/2 //進入介面 [LSW1-GigabitEthernet0/0/2]port link-type access //將介面模式修改為access鏈路 [LSW1-GigabitEthernet0/0/2]port default vlan 2 //允許VLAN 2通過 [LSW1-GigabitEthernet0/0/2]int g0/0/3 [LSW1-GigabitEthernet0/0/3]port link-type access [LSW1-GigabitEthernet0/0/3]port default vlan 3 [LSW1-GigabitEthernet0/0/3]q [LSW1]display vlan [LSW1]interface vlanif 1 //創建基于VLAN 1的邏輯介面 [LSW1-Vlanif1]ip add 12.1.1.1 24 //設定IP地址 [LSW1-Vlanif1]int vlanif 2 [LSW1-Vlanif2]ip add 192.168.2.1 24 [LSW1-Vlanif2]int vlanif 3 [LSW1-Vlanif3]ip add 192.168.3.1 24 [LSW1-Vlanif3]q [LSW1]display ip routing-table [LSW1]ospf //啟動OSPF行程，進入OSPF視圖， [LSW1-ospf-1]area 0 //創建并進入OSPF區域視圖(骨干區域) [LSW1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255 //配置區域所包含的網段 [LSW1-ospf-1-area-0.0.0.0]net 192.168.2.0 0.0.0.255 [LSW1-ospf-1-area-0.0.0.0]net 192.168.3.0 0.0.0.255 [LSW1-ospf-1-area-0.0.0.0]q [LSW1-ospf-1]q [LSW1]dhcp enable //開啟DHCP服務 [LSW1]int Vlanif 2 //配置VLAN 2的邏輯介面 [LSW1-Vlanif2]dhcp select relay //配置DHCP中繼 [LSW1-Vlanif2]dhcp relay server-ip 12.1.1.2 //指向DHCP服務器的IP地址 [LSW1-Vlanif2]int vlanif 3 [LSW1-Vlanif3]dhcp select relay [LSW1-Vlanif3]dhcp relay server-ip 12.1.1.2 [LSW1-Vlanif3]q [LSW1]display current-configuration
AR1：
<Huawei>system-view [Huawei]sysname AR1 [AR1]int g0/0/0 [AR1-GigabitEthernet0/0/0]ip add 12.1.1.2 24 [AR1-GigabitEthernet0/0/0]q [AR1]ospf //啟動OSPF行程，進入OSPF視圖， [AR1-ospf-1]area 0 //創建并進入OSPF區域視圖(骨干區域) [AR1-ospf-1-area-0.0.0.0]net 12.1.1.0 0.0.0.255 //配置區域所包含的網段 [AR1-ospf-1-area-0.0.0.0]q [AR1-ospf-1]display ospf routing [AR1]display ospf peer [AR1]ip pool vlan2 //配置DHCP名稱VLAN 2 [AR1-ip-pool-vlan2]network 192.168.2.0 mask 255.255.255.0 //配置下發地址的網段 [AR1-ip-pool-vlan2]gateway-list 192.168.2.1 //配置下發地址的網關 [AR1-ip-pool-vlan2]dns-list 4.4.4.4 //配置下發地址的DNS [AR1-ip-pool-vlan2]lease day 2 //IP地址租用有效期 [AR1-ip-pool-vlan2]q [AR1]ip pool vlan3 [AR1-ip-pool-vlan3]network 192.168.3.1 [AR1-ip-pool-vlan3]dns-list 8.8.8.8 [AR1-ip-pool-vlan3]lease day 3 [AR1-ip-pool-vlan3]q [AR1]display current-configuration [AR1]dhcp enable //啟動DHCP [AR1]int g0/0/0 //進入介面 [AR1-GigabitEthernet0/0/0]dhcp select global //介面下啟動DHCP全域模式
3.3、驗證
PC1：

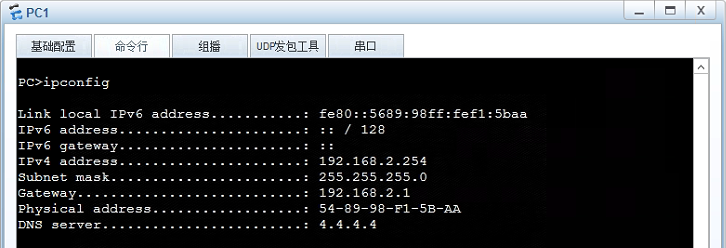

? 雙擊PC1，在命令列中輸入"ipconfig"查看IP地址，可以看到，PC1已經正常獲取到IP地址，
PC2：

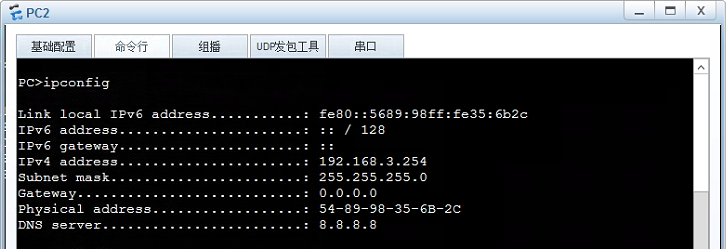

? 雙擊PC2，在命令列中輸入"ipconfig"查看IP地址，可以看到，PC2已經正常獲取到IP地址，
