**本文作者：李杰**TF計算圖從邏輯層來講，由op與tensor構成，op是項點代表計算單元，tensor是邊代表op之間流動的資料內容，兩者配合以資料流圖的形式來表達計算圖，那么op對應的物理層實作是什么？TF中有哪些op，以及各自的適用場景是什么？op到底是如何運行的？接下來讓我們一起探索和回答這些問題，
## 一、初識op
### 1.1 op定義
op代表計算圖中的節點，是tf.Operation物件，代表一個計算單元，用戶在創建模型和訓練代碼時，會創建一系列op及其依賴關系，并將這些op和依賴添加到tf.Graph物件中（一般為默認圖），比如：tf.matmul()就是一個op，它有兩個輸入tensor和一個輸出tensor，
### 1.2 op分類
op的分類一般有多個視角，比如按是否內置劃分、按作業型別劃分，
按是否內置劃分，一般分為：內置op和自定義op（見“二、自定義op”部分介紹），

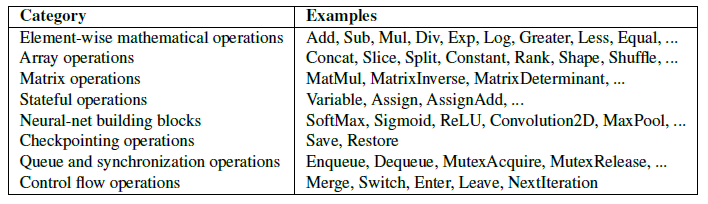

按作業型別劃分，一般分為：常見數學op、陣列op、矩陣op、有狀態op、神經網路op、檢查點op、佇列與同步op、控制流op，TF白皮書對內置op的分類總結如下：
### 1.3 op與kernel
op一般都有名稱且代表一個抽象的計算程序，op可以設定若干屬性，但這些屬性必須在編譯期提供或推理得到，因為它們用來實體化一個節點物件從而執行真正的計算，屬性的經典用法就是拿來支持型別多型，比如兩個浮點張量的矩陣乘法與兩個整型張量的矩陣乘法，
kernel是op在指定設備型別（CPU/GPU）上的具體實作，TF二進制庫通過注冊機制定義了一系列op及對應的kernel實作，用戶可以提供額外的op定義與kernel實作進行擴充，一般來說，一個op對應多個kernel實作，
接下來讓我們一起用矩陣乘法MatMul算子的相關代碼來理解op與kernel的關系（此處不必糾結代碼細節，只需體會op與kernel關系即可）：
```// 首先給出op注冊的定義，其中輸入輸出支持泛型，其合法型別在Attr中進行列舉，// 代碼位置 tensorflow1.15.5\tensorflow\core\ops\math_ops.ccREGISTER_OP("MatMul") .Input("a: T") .Input("b: T") .Output("product: T") .Attr("transpose_a: bool = false") .Attr("transpose_b: bool = false") .Attr( "T: {bfloat16, half, float, double, int32, int64, complex64, " "complex128}") .SetShapeFn(shape_inference::MatMulShape); // MatMul的實作，采用類模板機制// 代碼位置 tensorflow1.15.5\tensorflow\core\kernels\matmul_op.cctemplate <typename Device, typename T, bool USE_CUBLAS>class MatMulOp : public OpKernel { public: explicit MatMulOp(OpKernelConstruction* ctx) : OpKernel(ctx), algorithms_set_already_(false) { OP_REQUIRES_OK(ctx, ctx->GetAttr("transpose_a", &transpose_a_)); OP_REQUIRES_OK(ctx, ctx->GetAttr("transpose_b", &transpose_b_));
LaunchMatMul<Device, T, USE_CUBLAS>::GetBlasGemmAlgorithm( ctx, &algorithms_, &algorithms_set_already_); use_autotune_ = MatmulAutotuneEnable(); } // 省略了很多代碼... private: std::vector<int64> algorithms_; bool algorithms_set_already_; bool use_autotune_; bool transpose_a_; bool transpose_b_;};
// MatMul的op定義與kernel實作系結處理// 代碼位置 tensorflow1.15.5\tensorflow\core\kernels\matmul_op.cc#define REGISTER_CPU_EIGEN(T) /*cpu與eigen組合對應實作*/ \ REGISTER_KERNEL_BUILDER( \ Name("MatMul").Device(DEVICE_CPU).TypeConstraint<T>("T").Label("eigen"), \ MatMulOp<CPUDevice, T, false /* cublas, ignored for CPU */>);
#define REGISTER_CPU(T) /*cpu對應實作(eigen與非eigen)*/ \ REGISTER_KERNEL_BUILDER( \ Name("MatMul").Device(DEVICE_CPU).TypeConstraint<T>("T"), \ MatMulOp<CPUDevice, T, false /* cublas, ignored for CPU */>); \ REGISTER_CPU_EIGEN(T);
#define REGISTER_GPU(T) /*gpu對應實作(cublas與非cublas)*/ \ REGISTER_KERNEL_BUILDER( \ Name("MatMul").Device(DEVICE_GPU).TypeConstraint<T>("T"), \ MatMulOp<GPUDevice, T, true /* cublas, true by default */>); \ REGISTER_KERNEL_BUILDER(Name("MatMul") \ .Device(DEVICE_GPU) \ .TypeConstraint<T>("T") \ .Label("cublas"), \ MatMulOp<GPUDevice, T, true /* cublas */>)```
## 二、自定義op
用戶撰寫的模型訓練代碼一般由TF原生的op算子及其依賴關系組成，但有時候我們定義的計算邏輯在TF中沒有相應的op實作，根據TensorFlow官網的建議，我們應當先組合python op算子或python函式進行嘗試，完成嘗試之后再決定要不要自定義op，
### 2.1 自定義op場景
一般來說，需要自定義op的場景有如下3個：
?用TF原生op組合來表達新計算邏輯的程序比較復雜或不可能
?用TF原生op組合來表達新計算邏輯，其計算性能較低
?在新版編譯器中也較難實作op融合的計算邏輯需要我們手動實作融合
在此舉個例子方便大家理解，假如我們要實作一個新計算實邏：中位數池化（median pooling），程序中要在滑動視窗不斷求得中位數，檢索TF檔案沒有發現對應op，因此我們先考慮用TF python op組合來實作它，果然通過**ExtractImagePatches** and **TopK**就可以實作這個功能，經測驗前述組合方案并不是計算和存盤高效的，因此我們就有必要將median pooling在一個op中進行高效實作，
### 2.2 自定義op流程
自定義op一般遵循5個基本步驟：
1.注冊op，具體包括：指定名稱、輸入/輸出宣告、形狀函式，
2.定義kernel（即op的實作）并與op系結，一個op有多個kernel實作，具體由輸入輸出型別、硬體（CPU、GPU）決定，
3.創建python包裝器，一般由op注冊機制自動完成，
4.撰寫op的梯度計算函式（可選項），
5.測驗op，通過python測驗較為方便，當然也可通過C++進行測驗，
接下來我們就以官網最簡單的ZeroOut同步式自定義op（繼承OpKernel）為例，結合代碼來講述上述5個步驟，下面先給出步驟1和步驟2用C++實作的代碼（官方推薦用bazel編譯so檔案）：
```// 步驟1：注冊opREGISTER_OP("ZeroOut").Input("to_zero: int32").Output("zeroed: int32").SetShapeFn([](::tensorflow::shape_inference::InferenceContext* c) { c->set_output(0, c->input(0)); //c's input and output type is std::vector<ShapeHandle> return Status::OK(); });
// 步驟2：定義kernel（常規CPU設備）,并把kernel與op系結class ZeroOutOp : public OpKernel {public: explicit ZeroOutOp(OpKernelConstruction* context) : OpKernel(context) {}
void Compute(OpKernelContext* context) override { // Grab the input tensor from OpKernelContext instance const Tensor& input_tensor = context->input(0); auto input = input_tensor.flat<int32>();
// Create an output tensor Tensor* output_tensor = NULL; OP_REQUIRES_OK(context, context->allocate_output(0, input_tensor.shape(), &output_tensor)); // OP_REQUIRES_OK第二個引數一般為方法呼叫,此處為輸出張量分配記憶體空間 auto output_flat = output_tensor->flat<int32>();
// Set all but the first element of the output tensor to 0. const int N = input.size(); for (int i = 1; i < N; i++) { output_flat(i) = 0; }
// Preserve the first input value if possible. if (N > 0) output_flat(0) = input(0); }};
REGISTER_KERNEL_BUILDER(Name("ZeroOut").Device(DEVICE_CPU), ZeroOutOp);```
步驟3加載上述so檔案（自動完成前后端op映射）；步驟4是可選項，此處不需要；步驟5基于python api測驗op功能，相應代碼如下：
```import tensorflow as tfzero_out_module = tf.load_op_library('./zero_out.so') # 加載so檔案生成python modulewith tf.Session(''): zero_out_module.zero_out([[1, 2], [3, 4]]).eval()
# Printsarray([[1, 0], [0, 0]], dtype=int32)```
### 2.3 高級話題
關于op的技識訓題還有很多，我們在此簡述一些要點：
1.如果實作了一個多執行緒CPU kernel，則可以利用work_sharder.h中的Shard函式，
2.大多數op以同步方式作業，只需繼承OpKernel改寫Compute()方法，且此方法必須執行緒安全，
3.如果一個op因為其它op的運行而阻塞，則這個op可以采用異步方式作業，繼承AsyncOpKernel改寫ComputeAsync()方法，且此方法必須執行緒安全，異步op最經典的例子就是跨設備通信send/recv pair中的RecvOp，
4.如果要為op配置一些靜態屬性，可使用Attr，它有一套特有的支持型別，典型應用是支持泛型，
5.實作GPU kernel有兩部分內容：OpKernel和CUDA kernel，相應的加載代碼，
6.編譯自定義op，首先要配置頭檔案搜索路徑與庫檔案搜索路徑，接著指定編譯和鏈接選項，最后還要確保ABI兼容性，
7.Resource（資源）代表相同設備上op共享的內容，比如：張量值、kv存盤表、佇列、讀取器、網路連接等，代表資源的類必須繼承ResourceBase，然后注冊ResourceHandleOp生成資源句柄，普通op以resouce型別的Input進行引入，
## 三、op作業原理
### 3.1 op運行框架

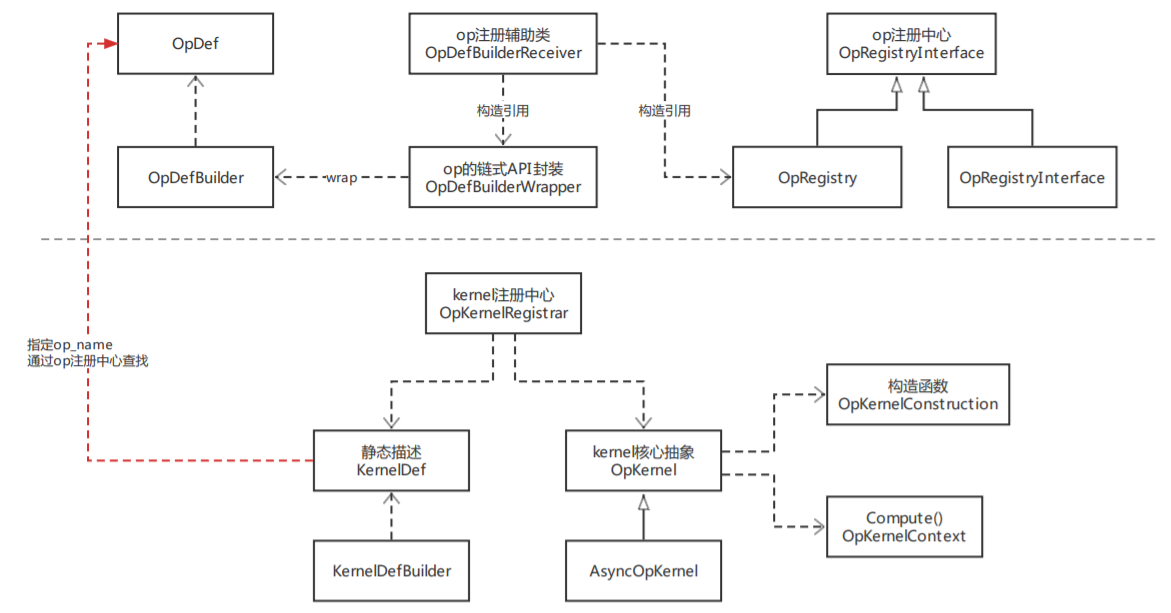

整體來看，op與kernel都有其結構描述與統一的注冊管理中心，而OpDefBuilder有兩個包裝類OpDefBuilderWrapper和OpDefBuilderReceiver，前者支持op構建的鏈式語法，后者接受op構建結果并進行注冊，眾所周知，op是編譯期概念，而kernel是運行期概念，在AI編譯器的后端處理流程中會進行op的算子選擇，此程序會基于一系列策略為op匹配最合適的kernel實作，
### 3.2 若干技術細節
首先，我們來看一下大家在使用TensorFlow程序中經常碰到的libtensorflow_framework.so，按照tf1.15.5/tensorflow/BUILD中的描述，libtensorflow_framework.so定義了op和kernel的注冊機制而不涉及具體實作，
```// rootdir=tensorflow1.15.5// ${rootdir}/tensorflow/BUILD/*# A shared object which includes registration mechanisms for ops and# kernels. Does not include the implementations of any ops or kernels. Instead,# the library which loads libtensorflow_framework.so# (e.g. _pywrap_tensorflow_internal.so for Python, libtensorflow.so for the C# API) is responsible for registering ops with libtensorflow_framework.so. In# addition to this core set of ops, user libraries which are loaded (via# TF_LoadLibrary/tf.load_op_library) register their ops and kernels with this# shared object directly.*/tf_cc_shared_object( name = "tensorflow_framework", framework_so = [], linkopts = select({ "//tensorflow:macos": [], "//tensorflow:windows": [], "//tensorflow:freebsd": [ "-Wl,--version-script,$(location //tensorflow:tf_framework_version_script.lds)", "-lexecinfo", ], "//conditions:default": [ "-Wl,--version-script,$(location //tensorflow:tf_framework_version_script.lds)", ], }), linkstatic = 1, per_os_targets = True, soversion = VERSION, visibility = ["//visibility:public"], deps = [ "//tensorflow/cc/saved_model:loader_lite_impl", "//tensorflow/core:core_cpu_impl", "//tensorflow/core:framework_internal_impl", /* 展開此target進行查看 */ "//tensorflow/core:gpu_runtime_impl", "//tensorflow/core/grappler/optimizers:custom_graph_optimizer_registry_impl", "//tensorflow/core:lib_internal_impl", "//tensorflow/stream_executor:stream_executor_impl", "//tensorflow:tf_framework_version_script.lds", ] + tf_additional_binary_deps(),)
// ${rootdir}/tensorflow/core/BUILDtf_cuda_library( name = "framework_internal_impl", srcs = FRAMEWORK_INTERNAL_PRIVATE_HEADERS + glob( // 可以查看FRAMEWORK_INTERNAL_PRIVATE_HEADERS內容 [ "example/**/*.cc", "framework/**/*.cc", "util/**/*.cc", "graph/edgeset.cc", "graph/graph.cc", "graph/graph_def_builder.cc", "graph/node_builder.cc", "graph/tensor_id.cc", "graph/while_context.h", "graph/while_context.cc", ], // 省略了諸多代碼)
// FRAMEWORK_INTERNAL_PRIVATE_HEADERS的內容FRAMEWORK_INTERNAL_PRIVATE_HEADERS = [ "graph/edgeset.h", "graph/graph.h", "graph/graph_def_builder.h", "graph/node_builder.h", "graph/tensor_id.h",] + glob( [ "example/**/*.h", "framework/**/*.h", // 這里就是重點，查看${rootdir}/tensorflow/core/framework/op.h和opkernel.h "util/**/*.h", ])
// 先來看op.h#define REGISTER_OP(name) REGISTER_OP_UNIQ_HELPER(__COUNTER__, name)#define REGISTER_OP_UNIQ_HELPER(ctr, name) REGISTER_OP_UNIQ(ctr, name)#define REGISTER_OP_UNIQ(ctr, name) \ static ::tensorflow::register_op::OpDefBuilderReceiver register_op##ctr \ TF_ATTRIBUTE_UNUSED = \ ::tensorflow::register_op::OpDefBuilderWrapper<SHOULD_REGISTER_OP( \ name)>(name) // 再來看看opkernel.h#define REGISTER_KERNEL_BUILDER(kernel_builder, ...) \ REGISTER_KERNEL_BUILDER_UNIQ_HELPER(__COUNTER__, kernel_builder, __VA_ARGS__)
#define REGISTER_KERNEL_BUILDER_UNIQ_HELPER(ctr, kernel_builder, ...) \ REGISTER_KERNEL_BUILDER_UNIQ(ctr, kernel_builder, __VA_ARGS__)
#define REGISTER_KERNEL_BUILDER_UNIQ(ctr, kernel_builder, ...) \ constexpr bool should_register_##ctr##__flag = \ SHOULD_REGISTER_OP_KERNEL(#__VA_ARGS__); \ static ::tensorflow::kernel_factory::OpKernelRegistrar \ registrar__body__##ctr##__object( \ should_register_##ctr##__flag \ ? ::tensorflow::register_kernel::kernel_builder.Build() \ : nullptr, \ #__VA_ARGS__, \ [](::tensorflow::OpKernelConstruction* context) \ -> ::tensorflow::OpKernel* { \ return new __VA_ARGS__(context); \ });```
參照上述同樣的流程，我們可以發現libtensorflow.so中涉及op與kernel的具體實作，同時也包括Session的具體實作，
最后，我們再來講講REGISTER_OP宏背后的具體原理，我們在上面已經給出了此宏的定義，此處針對它的實作展開談談：
```// 先來看op.h#define REGISTER_OP(name) REGISTER_OP_UNIQ_HELPER(__COUNTER__, name)#define REGISTER_OP_UNIQ_HELPER(ctr, name) REGISTER_OP_UNIQ(ctr, name)#define REGISTER_OP_UNIQ(ctr, name) \ static ::tensorflow::register_op::OpDefBuilderReceiver register_op##ctr \ TF_ATTRIBUTE_UNUSED = \ ::tensorflow::register_op::OpDefBuilderWrapper<SHOULD_REGISTER_OP( \ name)>(name)
// REGISTER_OP的一般用法如下REGISTER_OP("ZeroOut") .Input("to_zero: int32") .Output("zeroed: int32") .SetShapeFn([](::tensorflow::shape_inference::InferenceContext* c) { c->set_output(0, c->input(0)); return Status::OK(); });
// op定義的鏈式規則是通過OpDefBuilderWrapper類實作的class OpDefBuilderWrapper<true> { public: explicit OpDefBuilderWrapper(const char name[]) : builder_(name) {}
OpDefBuilderWrapper<true>& Input(string spec) { builder_.Input(std::move(spec)); return *this; // 顯而易見，呼叫Input仍然回傳OpDefBuilderWrapper<true>本身 } OpDefBuilderWrapper<true>& Output(string spec) { builder_.Output(std::move(spec)); return *this; }
OpDefBuilderWrapper<true>& SetShapeFn( Status (*fn)(shape_inference::InferenceContext*)) { builder_.SetShapeFn(fn); return *this; } const ::tensorflow::OpDefBuilder& builder() const { return builder_; }
private: mutable ::tensorflow::OpDefBuilder builder_;};
// 當通過鏈式規劃構建好op后，再通過OpDefBuilderReceiver完成op的注冊// op.hstruct OpDefBuilderReceiver { // To call OpRegistry::Global()->Register(...), used by the // REGISTER_OP macro below. // Note: These are implicitly converting constructors. OpDefBuilderReceiver( const OpDefBuilderWrapper<true>& wrapper); // NOLINT(runtime/explicit) constexpr OpDefBuilderReceiver(const OpDefBuilderWrapper<false>&) { } // NOLINT(runtime/explicit)};
// op.cc，然后在OpDefBuilderReceiver建構式內部完成OpDefBuilderWrapper的全域注冊OpDefBuilderReceiver::OpDefBuilderReceiver( const OpDefBuilderWrapper<true>& wrapper) { OpRegistry::Global()->Register( [wrapper](OpRegistrationData* op_reg_data) -> Status { return wrapper.builder().Finalize(op_reg_data); });}```
## 四、總結
本文為大家系統講解了TensorFlow的核心抽象op及其kernel實作，需要自定義op的具體場景，以及op的運行框架及若干技術細節，讀罷此文，讀者應該有如下幾點識訓：
?TensorFlow中op是編譯期概念，kernel是運行期概念，兩者各自的定義與注冊方式，以及相應的映射邏輯，
?掌握TensorFlow的高階玩法：自定義op，這將使你之前作業的不可能變為可能，由低效轉化為高效，
?掌握op與kernel注冊的宏定義來自何方，以及宏定義背后具體的運行框架，
