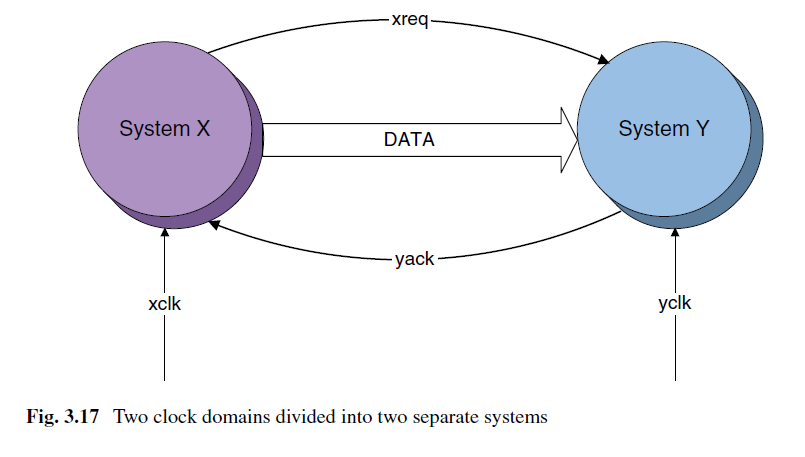

3.6 握手信號方法
1）X將數放在資料總線上兵發出xreq信號，表示有效資料已經發到接收器Y的資料總線上，
2）xreq信號同步到接收器時鐘域ylk上，
3）Y在識別xreq同步的信號yreq2后，鎖存資料總線上信號，
4）Y發出確認信號yack，表示其已經接收了資料，
5）yack同步到發送時鐘xclk上，
6）X識別到同步的xack2信號后，將下一個資料放到資料總線上，

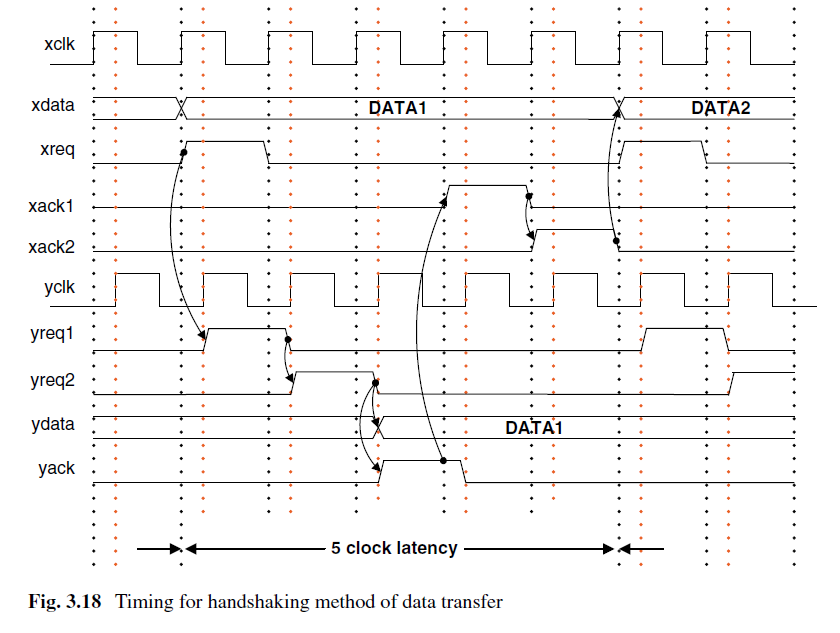

如圖，安全地將一個資料從發送器傳輸到接收器需要5個時鐘周期，
3.6.1 握手信號的要求
資料應在發送時鐘域內穩定至少兩個時鐘上升沿，
xreq寬度應該超過兩個上升沿時鐘，否則從高速時鐘域到低速時鐘域傳遞可能無法捕捉到該信號，
3.6.2 握手信號缺點
傳輸單個資料延遲比FIFO傳輸同樣的資料大得多，
3.7 使用同步FIFO傳輸資料

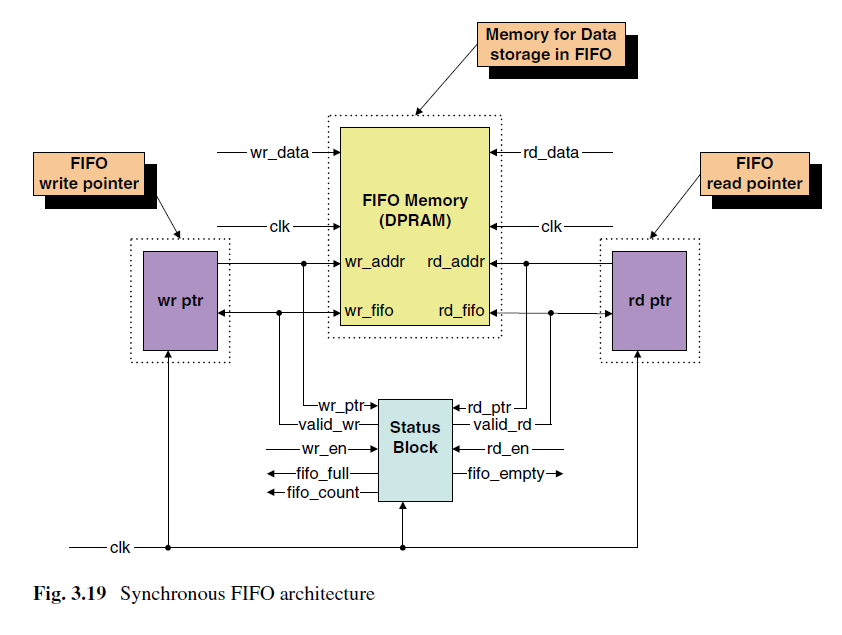

3.7.1 同步FIFO架構
寫指標指向下一個要寫的地址，讀指標指向下一個要讀的地址，寫使能使寫指標遞增，讀使能使讀指標遞增，
根據讀寫指標可以產生空信號和滿信號，也可以對FIFO內資料進行計數，
DPRAM可以同步讀取或者異步讀取，同步讀時，應在FIFO輸出有效前給都信號，異步讀時，輸出不會寄存，資料只要一寫入就可用，
3.7.2 同步FIFO的作業方式
3.7.2.1 FIFO空滿的產生

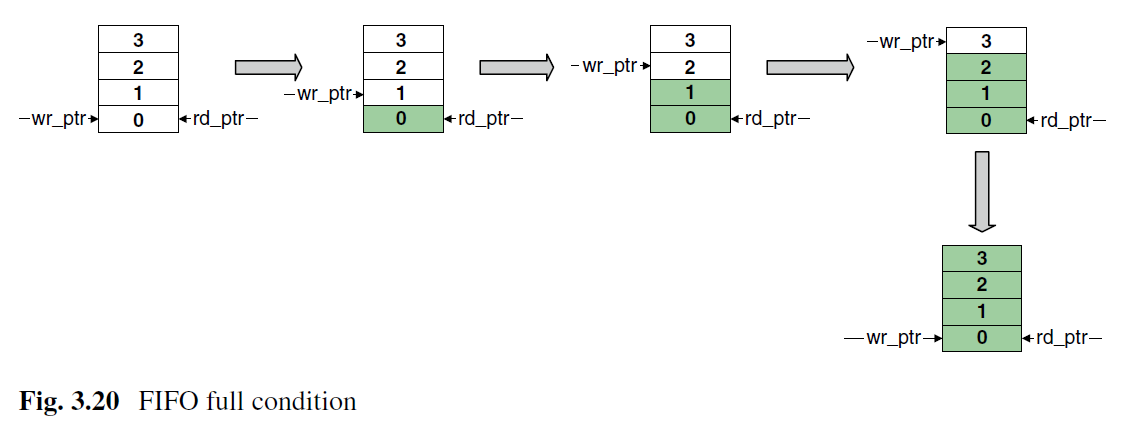

圖中為FIFO滿的情況，當讀指標等于寫指標加一并進行寫操作，FIFO滿，
同樣，當讀操作使兩個指標在下個周期相等時，FIFO變空，
3.7.2.2 另一種方法
另一種方法使使用計數器來指示FIFO中慷訓滿位置的個數，寫入資料時計數器加一，讀取資料時計數器減一，
這種方法原理上簡單，但是要增加額外的硬體（比較器），FIFO深度增加，比較器寬度也會增加，這最侄訓降低FIFO操作的最高頻率，
`timescale 1ns / 1ps module FIFO#( parameter WIDTH=16, parameter DEPTH=8 ) ( input clk, input reset_n, input [WIDTH-1:0]wr_data, input wr_en, input rd_en, output reg[WIDTH-1:0]rd_data, output reg fifo_full, output reg fifo_empty ); localparam RAM_SIZE=(1<<DEPTH); reg [DEPTH-1:0]rd_ptr,wr_ptr; reg [WIDTH-1:0]DPRAM[RAM_SIZE-1:0]; always @(posedge clk or negedge reset_n) begin if(~reset_n) rd_data <= 'd0; else begin if(wr_en && ~fifo_full) DPRAM[wr_ptr] <= wr_data; if(rd_en && ~fifo_empty) rd_data <= DPRAM[rd_ptr]; end end always @(posedge clk or negedge reset_n) begin:fifo_full_gen if(~reset_n) fifo_full <= 1'b0; else if(wr_en && rd_en) ;//do nothing else if(rd_en) fifo_full <= 1'b0; else if(wr_en && (rd_ptr == wr_ptr +1'b1)) fifo_full <= 1'b1; end always @(posedge clk or negedge reset_n) begin:fifo_empty_gen if(~reset_n) fifo_empty <= 1'b1; else if(wr_en && rd_en) ;//do nothing else if(wr_en) fifo_empty <= 1'b0; else if(rd_en && (wr_ptr == rd_ptr +1'b1)) fifo_empty <= 1'b1; end always @(posedge clk or negedge reset_n) begin:rd_ptr_gen if(~reset_n) rd_ptr <= 'd0; else if(rd_en && ~fifo_empty) rd_ptr <= rd_ptr +1'b1; end always @(posedge clk or negedge reset_n) begin:wr_ptr_gen if(~reset_n) wr_ptr <= 'd0; else if(wr_en && ~fifo_full) wr_ptr <= wr_ptr +1'b1; end endmodule
testbench
`timescale 1ns / 1ps module tb_fifo(); reg clk,rst_n,wr_en,rd_en; wire full,empty; reg [15:0]wr_data; wire [15:0]rd_data; initial begin clk = 0; rst_n = 0; wr_en = 0; rd_en = 0; wr_data = 0; #100 rst_n = 1; while(~full) begin #20 wr_en <= 1'b1; wr_data <= wr_data + 1'b1; end repeat(100) begin @(posedge clk)begin wr_en = {$random} %2; rd_en = {$random} %2; end end $finish; end always #10 clk = ~clk; FIFO my_fifo( .clk(clk), .reset_n(rst_n), .wr_data(wr_data), .wr_en(wr_en), .rd_en(rd_en), .rd_data(rd_data), .fifo_full(full), .fifo_empty(empty) ); endmodule

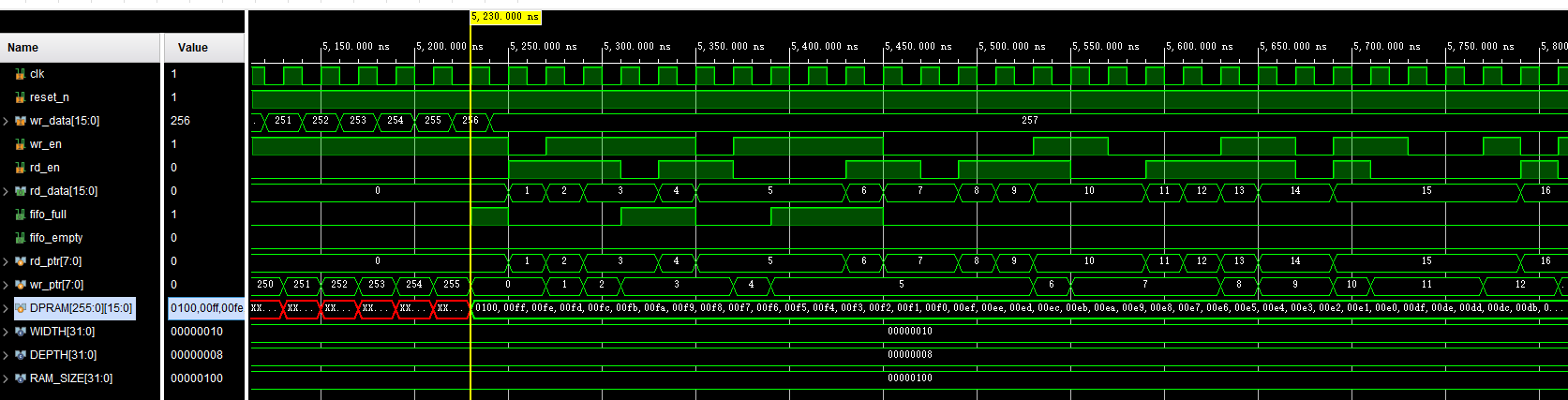

仿真結果：
