一、LVS-DR集群介紹

LVS-DR（Linux Virtual Server Director Server）作業模式，是生產環境中最常用的一種作業模式，

1.1LVS-DR 作業原理

LVS-DR 模式，Director Server 作為群集的訪問入口，不作為網關使用，節點 Director Server 與 Real Server 需要在同一個網路中，回傳給客戶端的資料不需要經過 Director Server，為了回應對整個群集的訪問，Director Server 與 Real Server 都需要配置 VIP 地址，

1.2資料包流向分析

為方便進行原理分析，將Client與群集機器放在同一網路中，資料包流經的路線為 1-2-3-4 四步

第一步：客戶端發送請求到 Director Server (負載均衡器），請求的資料報文到達內核空間，

此時請求的資料報文
源 IP —— 客戶端的 IP（CIP）
目標 IP —— VIP
源 MAC —— 客戶端的 MAC
目的 MAC —— Director Server 的 MAC

第二步：內核空間判斷資料包的目標 IP 是本機 VIP，此時 IPVS（IP 虛擬服務器）比對資料包請求的服務是否是集群服務，是集群服務就重新封裝資料包，然后將資料包發送給根據負載均衡演算法選擇的 Real Server，（Director Server 和 Real Server 在同一個網路中，資料通過二層資料鏈路層來傳輸，）

此時請求的資料報文
源 IP —— 客戶端的 IP
目標 IP —— VIP
源 MAC —— Director Server 的 MAC
目的 MAC —— Real Server 的 MAC

第三步：到達 Real Server 的請求報文的 MAC 地址是自身的 MAC 地址，就接收此報文，資料包重新封裝報文，將回應報文通過 lo 介面傳送給物理網卡然后向外發出，

此時請求的資料報文
源 IP —— VIP
目標 IP —— 客戶端的 IP（CIP）
源 MAC —— Real Server 的 MAC
目的 MAC —— 客戶端的 MAC

第四步：通過交換機和路由器將回應報文傳送到客戶端，客戶端收到回復報文，得到想要的服務，但是不會知道是哪臺服務器處理的，

1.3LVS-DR 模式的特點

Director Server 和 Real Server 必須在同一個物理網路中，
Real Server 可以使用私有地址，也可以使用公網地址，如果使用公網地址，可以通過互聯網對RIP進行直接訪問，
所有的請求報文經由 Director Server，但回復回應報文不能經過 Director Server，
Real Server 的網關不允許指向 Director Server IP，即不允許資料包經過 Director S erver，
Real Server 上的 lo 介面配置 VIP 的 IP 地址，

1.4LVS-DR中的ARP問題

（1）問題一

在LVS-DR負載均衡集群中，負載均衡器與節點服務器都要配置相同的VIP地址，在局域網中具有相同的IP地址，勢必會造成各服務器ARP通信的紊亂
當ARP廣播發送到LVS-DR集群時，因為負載均衡器和節點服務器都是連接到相同的網路上，它們都會接收到ARP廣播
只有前端的負載均衡器進行回應，其他節點服務器不應該回應ARP廣播

解決方法：
對節點服務器進行處理，使其不回應針對VIP的ARP請求
使用虛介面lo:0承載VIP地址
設定內核引數arp_ ignore=1: 系統只回應目的IP為本地IP的ARP請求

（2）問題二

問題說明：RealServer回傳報文（源IP是VIP）經路由器轉發，重新封裝報文時，需要先獲取路由器的MAC地址，發送ARP請求時，Linux默認使用IP包的源IP地址（即VIP）作為ARP請求包中的源IP地址，而不使用發送介面的IP地址，路由器收到ARP請求后，將更新ARP表項，原有的VIP對應Director的MAC地址會被更新為VIP對應RealServer的MAC地址，
路由器根據ARP表項，會將新來的請求報文轉發給RealServer，導致Director的VIP失效

解決方法：
對節點服務器進行處理，設定內核引數arp_announce=2：系統不使用IP包的源地址來設定ARP請求的源地址，而選擇發送介面的IP地址

二、構建LVS-DR集群的步驟

實驗環境準備：

DR 服務器：192.168.10.10
Web 服務器1：192.168.10.20
Web 服務器2：192.168.10.30
NFS共享服務器：192.168.10.40
lvs_vip：192.168.10.50

2.1配置負載調度器（192.168.10.10）

systemctl stop firewalld.service
setenforce 0

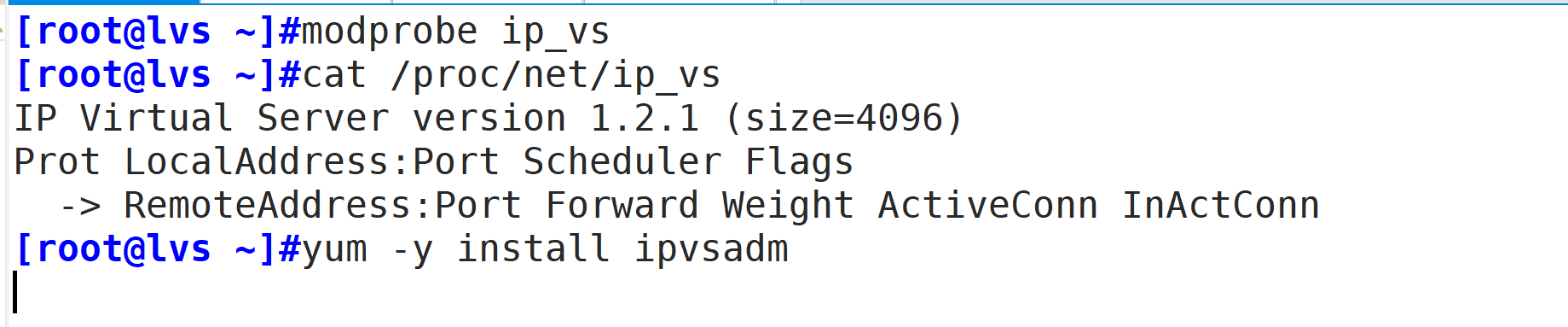

modprobe ip_vs
cat /proc/net/ip_vs
yum -y install ipvsadm

（1）配置虛擬 IP 地址（VIP：192.168.10.50）

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0                #若隧道模式，復制為ifcfg-tunl0

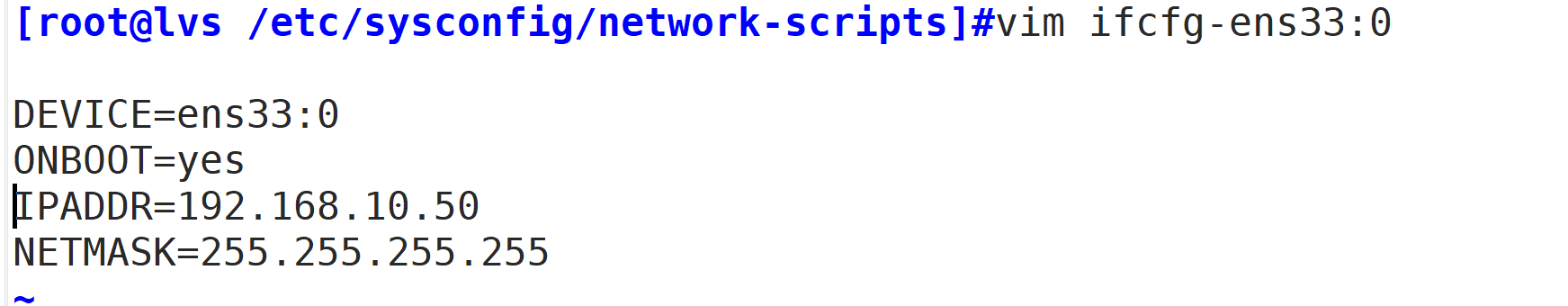

vim ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.50
NETMASK=255.255.255.255

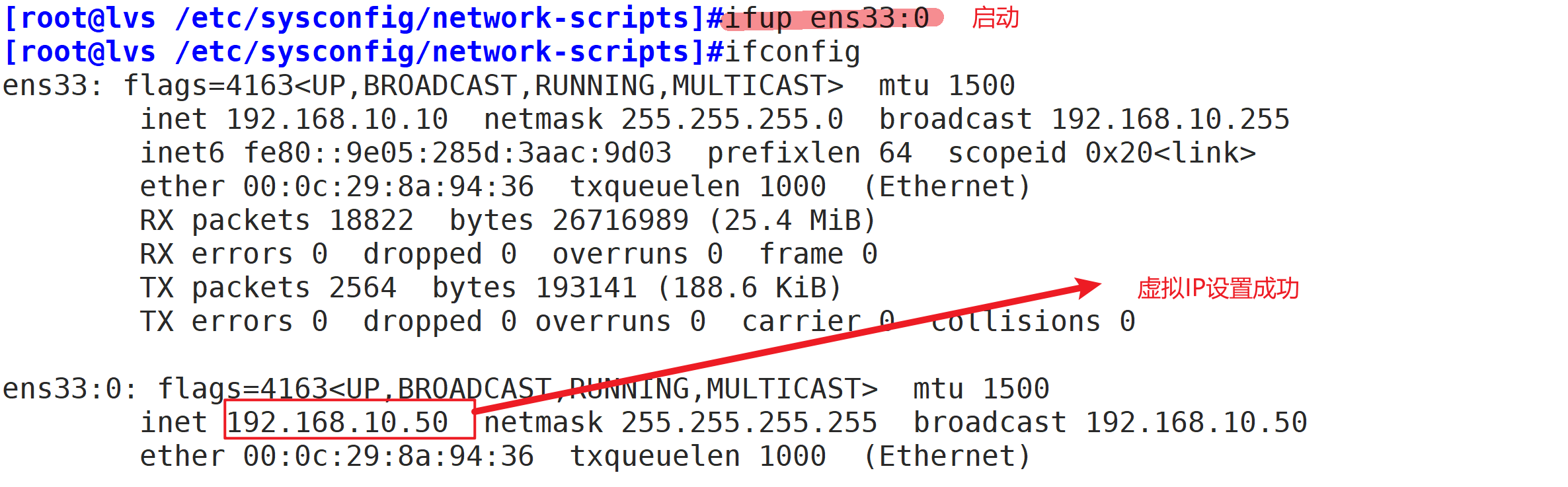

ifup ens33:0
ifconfig ens33:0
route add -host 192.168.10.50 dev ens33:0 ###添加靜態路由

（2）調整 proc 回應引數

由于 LVS 負載調度器和各節點需要共用 VIP 地址，應該關閉Linux 內核的重定向引數回應，

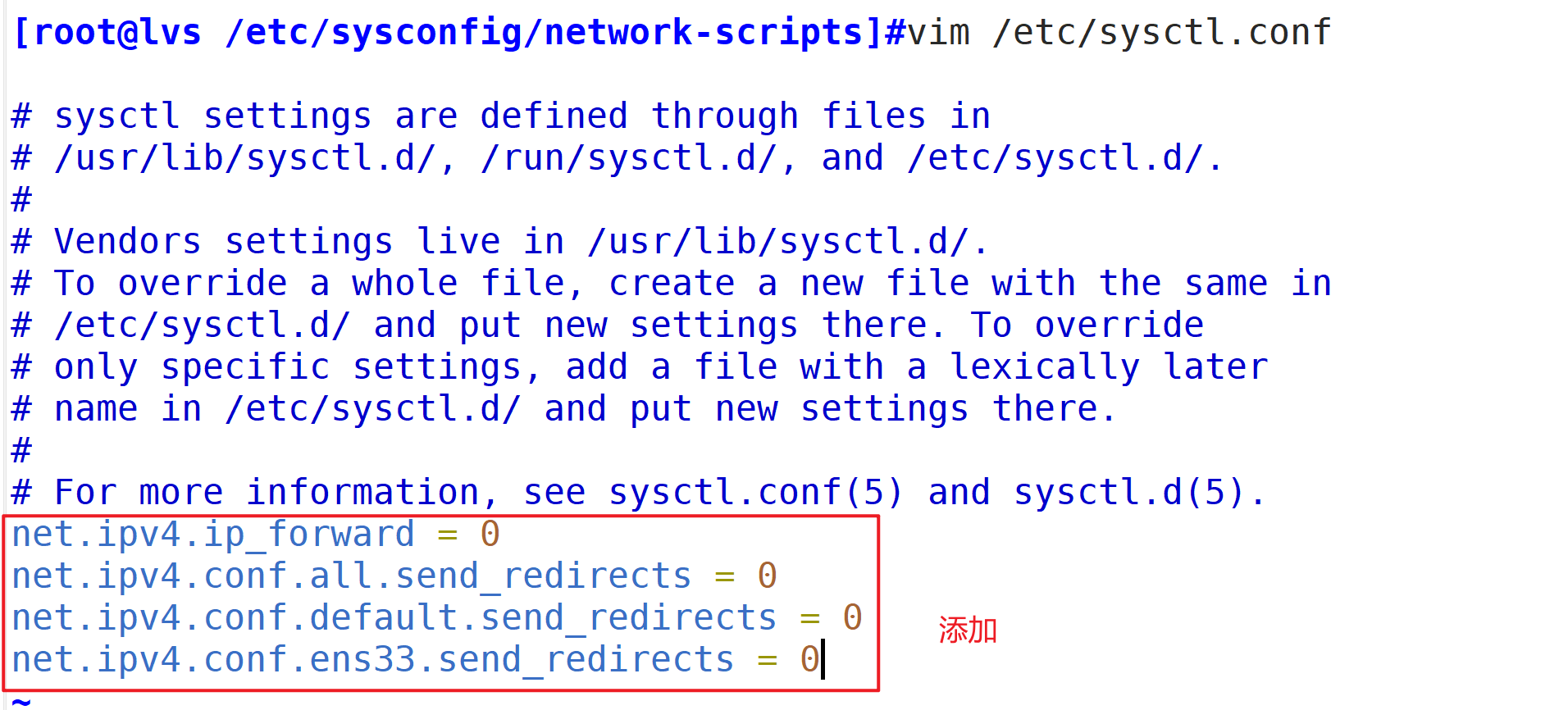

vim /etc/sysctl.conf
net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

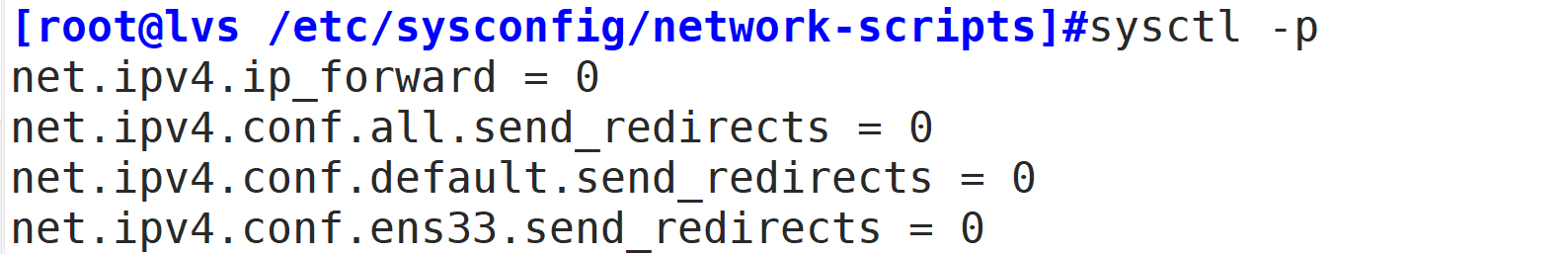

sysctl -p

（3）配置負載分配策略

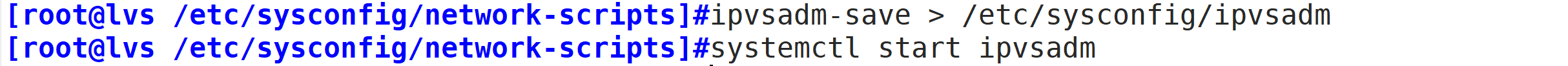

ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm

ipvsadm -C

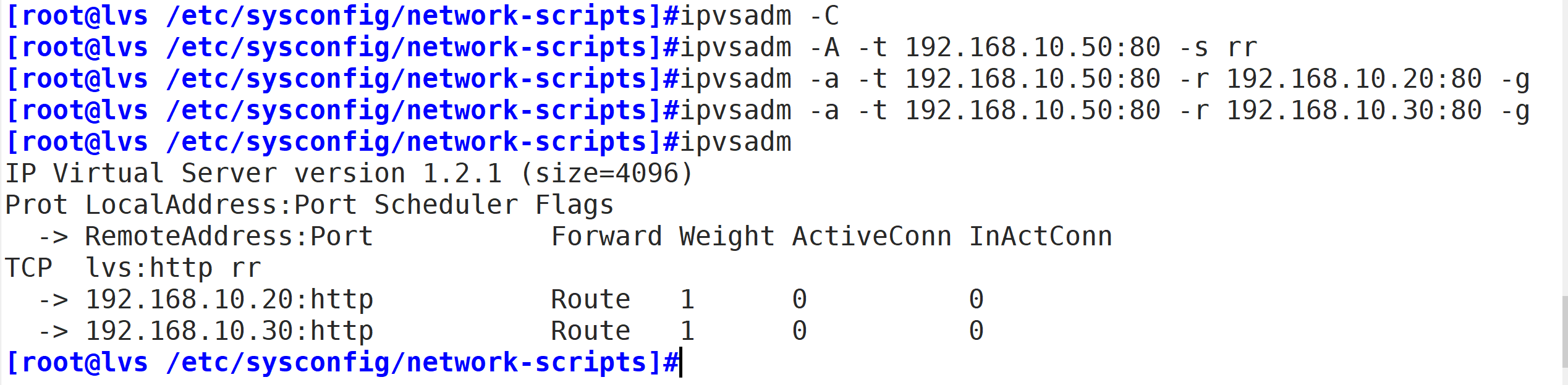

ipvsadm -A -t 192.168.10.50:80 -s rr
ipvsadm -a -t 192.168.10.50:80 -r 192.168.10.20:80 -g            #若隧道模式，-g替換為-i
ipvsadm -a -t 192.168.10.50:80 -r 192.168.10.30:80 -g
ipvsadm

ipvsadm -ln

2.2部署共享存盤（NFS服務器：192.168.10.40）

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

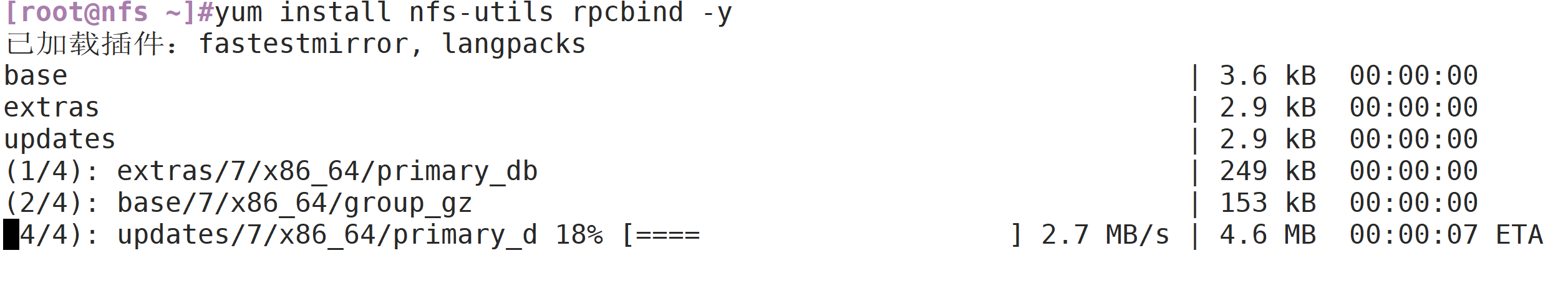

yum install nfs-utils rpcbind -y

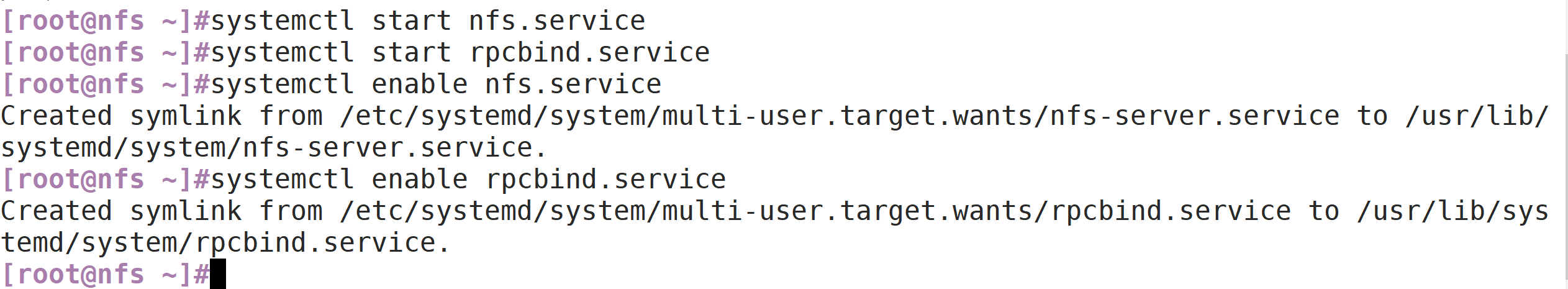

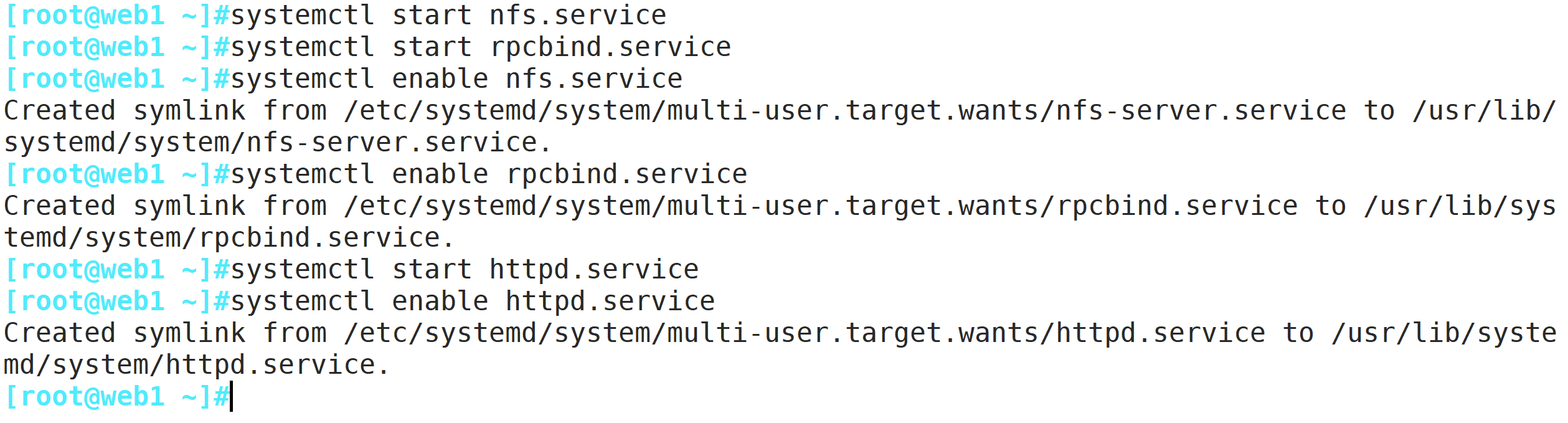

systemctl start nfs.service
systemctl start rpcbind.service
systemctl enable nfs.service
systemctl enable rpcbind.service

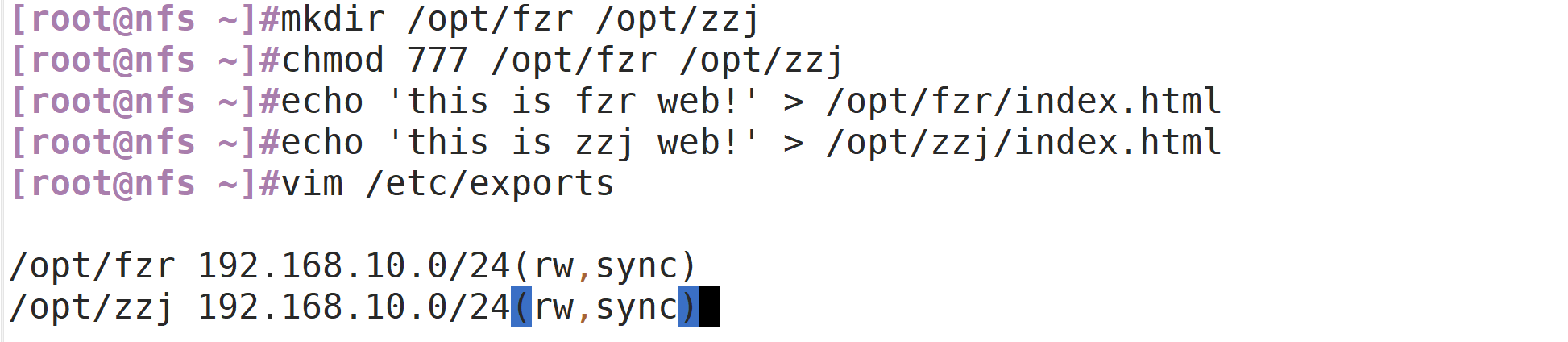

mkdir /opt/ly /opt/weq
chmod 777 /opt/ly /opt/weq

echo 'this is fzr web!' > /opt/fzr/index.html
echo 'this is zzj web!' > /opt/zzj/index.html

vim /etc/exports
/opt/fzr 192.168.10.0/24(rw,sync)
/opt/zzj 192.168.10.0/24(rw,sync)

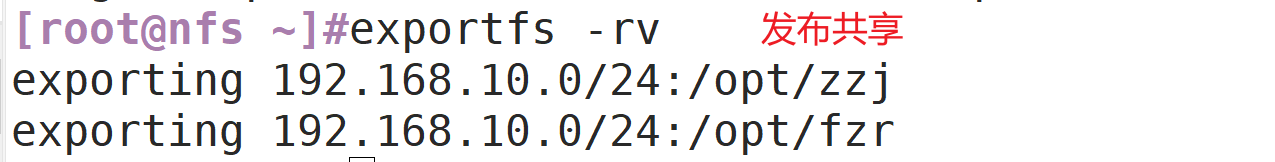

--發布共享---[root@nfs ~]#exportfs -rv

2.3配置節點服務器（192.168.2.20、192.168.10.30）

systemctl stop firewalld.service
setenforce 0

（1）配置虛擬 IP 地址（VIP：192.168.10.50）

此地址僅用作發送Web回應資料包的源地址，并不需要監聽客戶機的訪問請求(改由調度器監聽并分發)，因此使用虛介面lo:0來承載VIP地址，并為本機添加一條路由記錄，將訪問VIP的資料限制在本地，以避免通信紊亂，

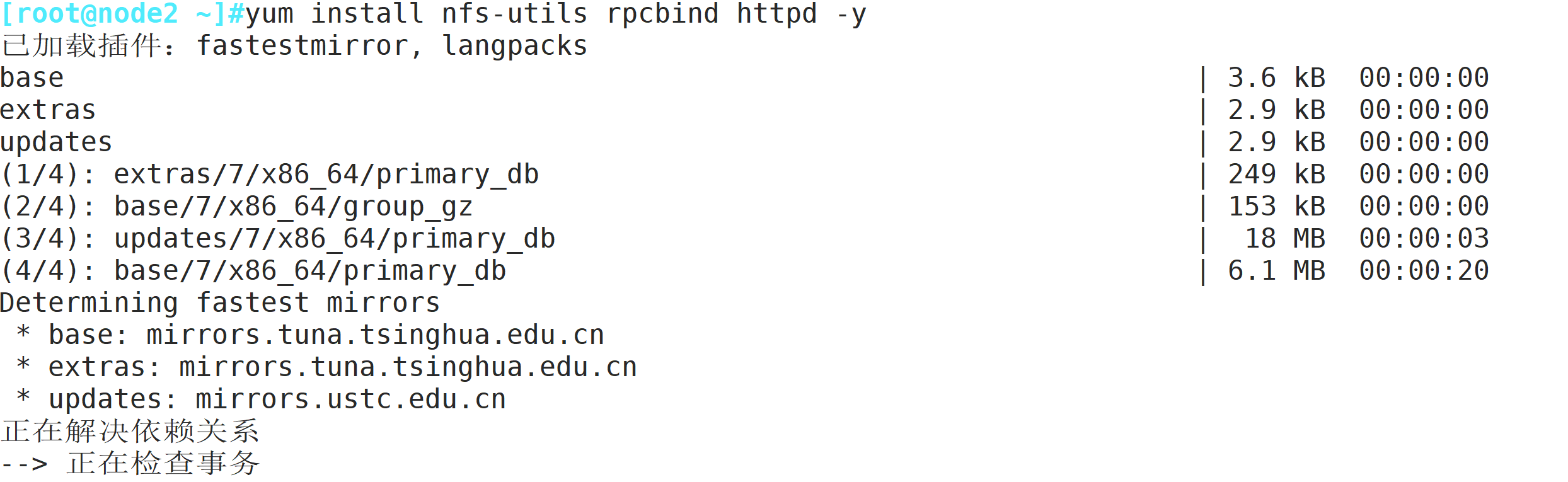

yum install nfs-utils rpcbind httpd -y

cd /etc/sysconfig/network-scripts/

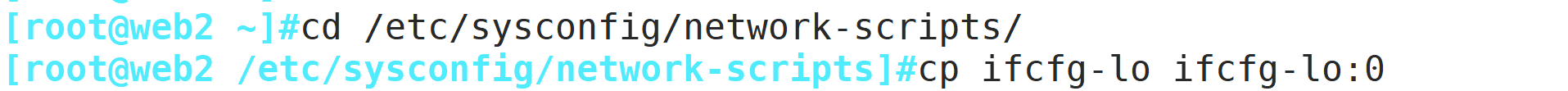

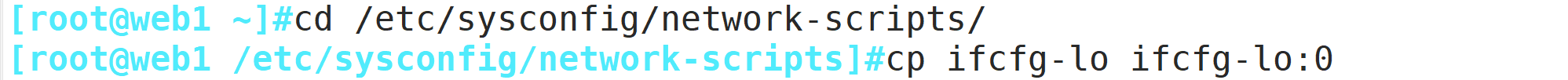

cp ifcfg-ens33 ifcfg-lo:0

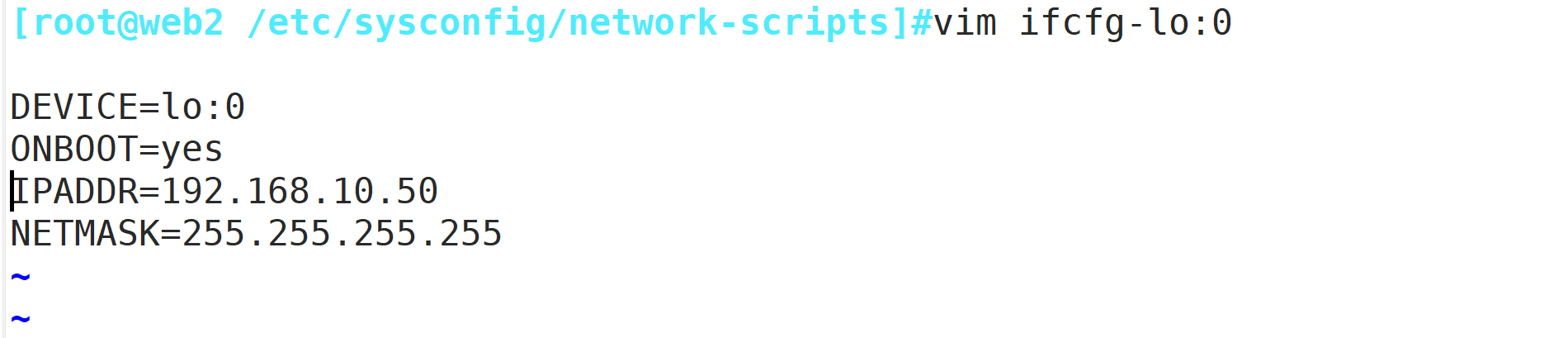

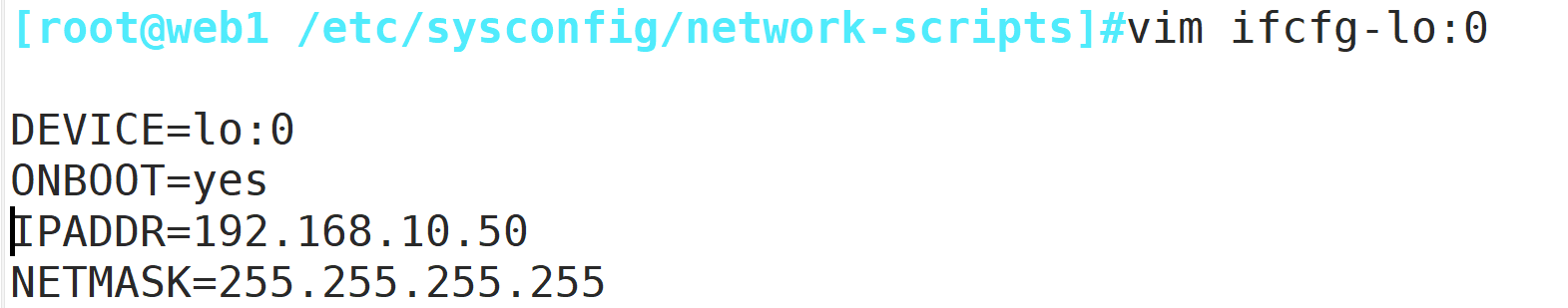

vim ifcfg-lo:0
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.50                    #和VIP保持一致
NETMASK=255.255.255.255                     #注意：子網掩碼必須全為 1

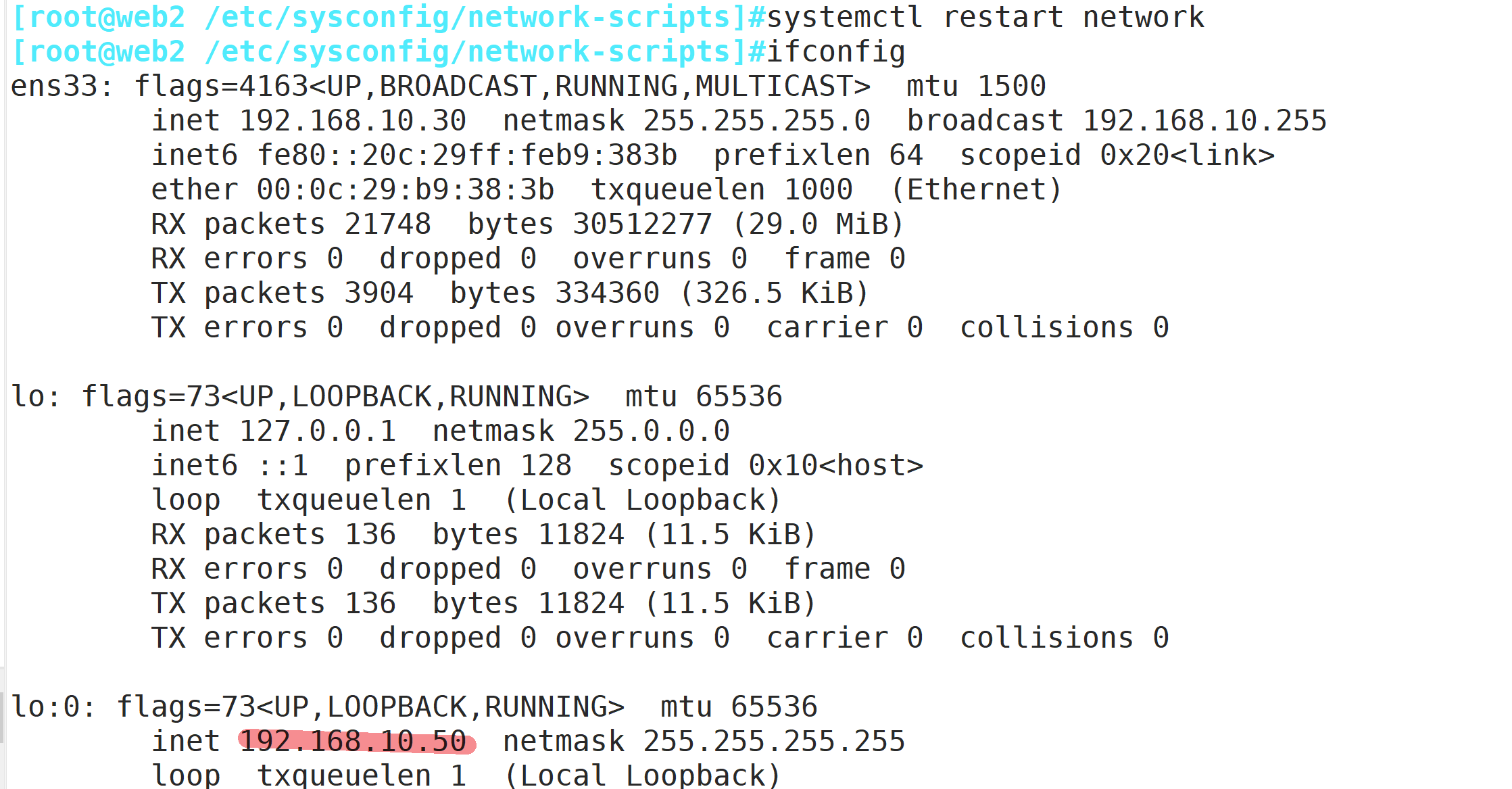

ifup lo:0

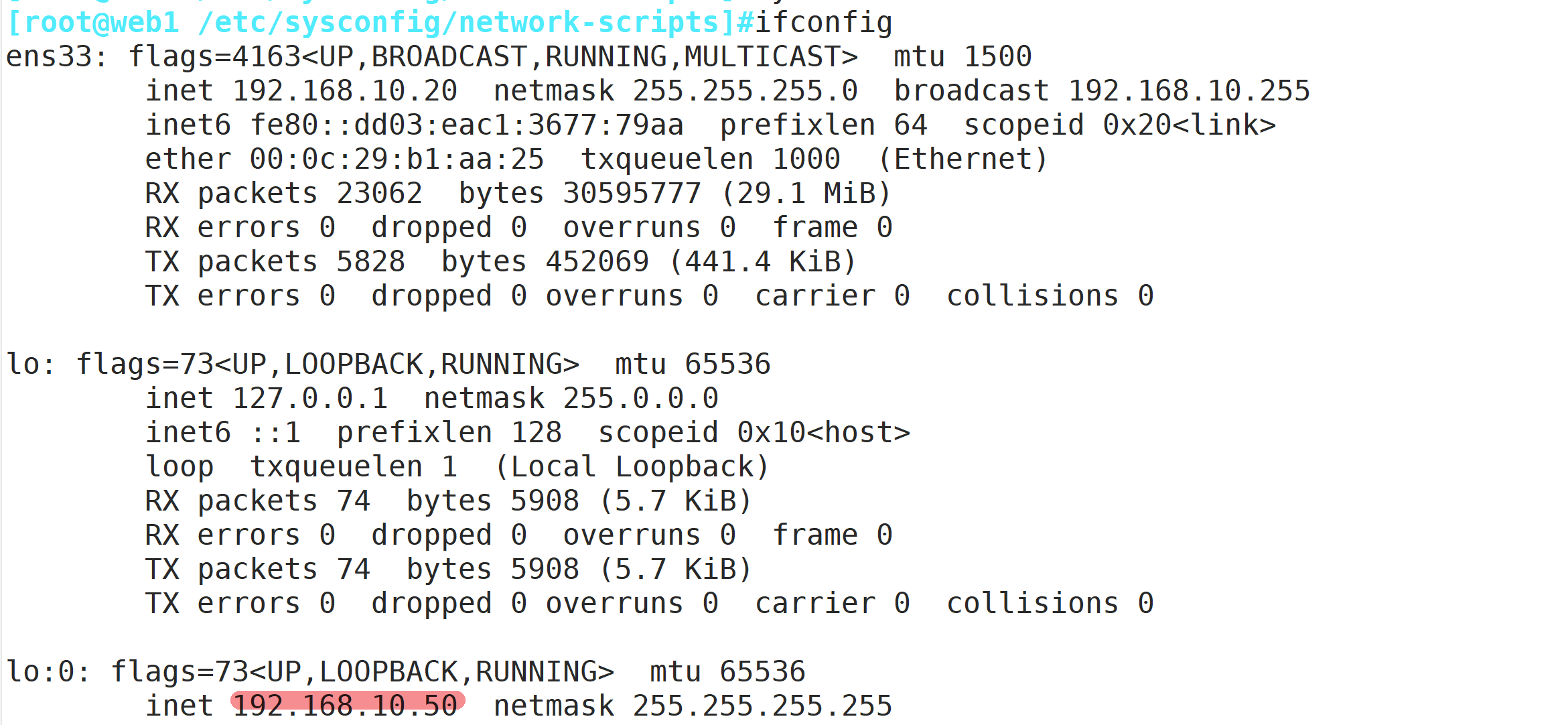

ifconfig lo:0

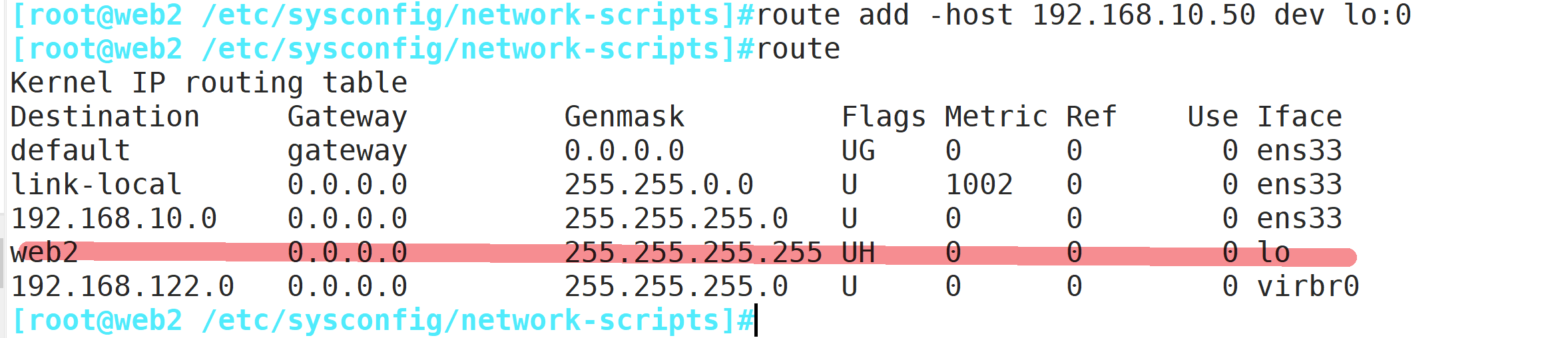

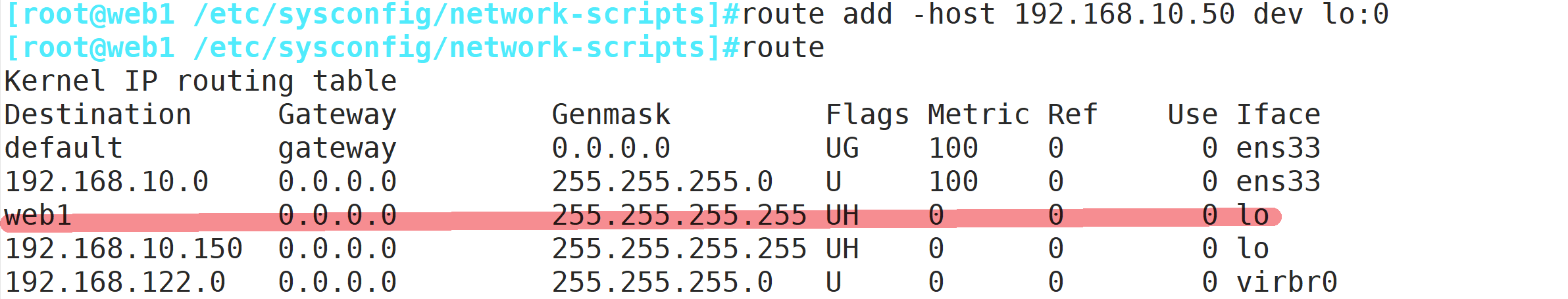

route add -host 192.168.10.50 dev lo:0        #添加VIP本地訪問路由，將訪問VIP的資料限制在本地，以避免通信紊亂

vim /etc/rc.local
/sbin/route add -host 192.168.10.50 dev lo:0
chmod +x /etc/rc.local

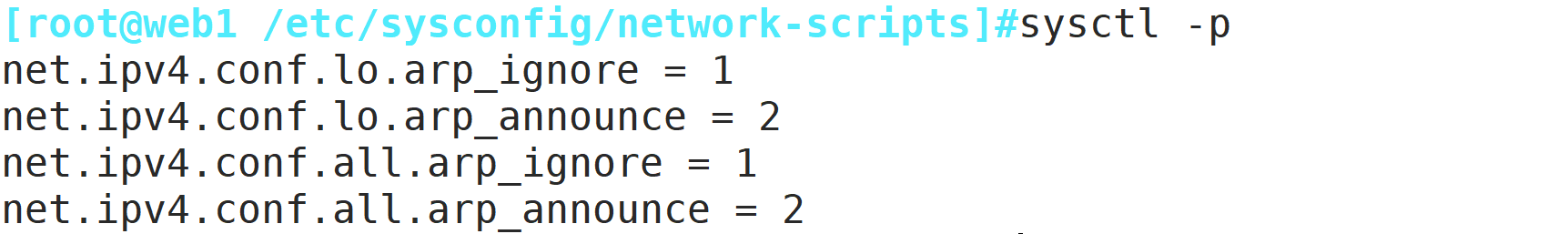

（2）調整內核的ARP回應引數以阻止更新VIP的MAC地址，避免發生沖突

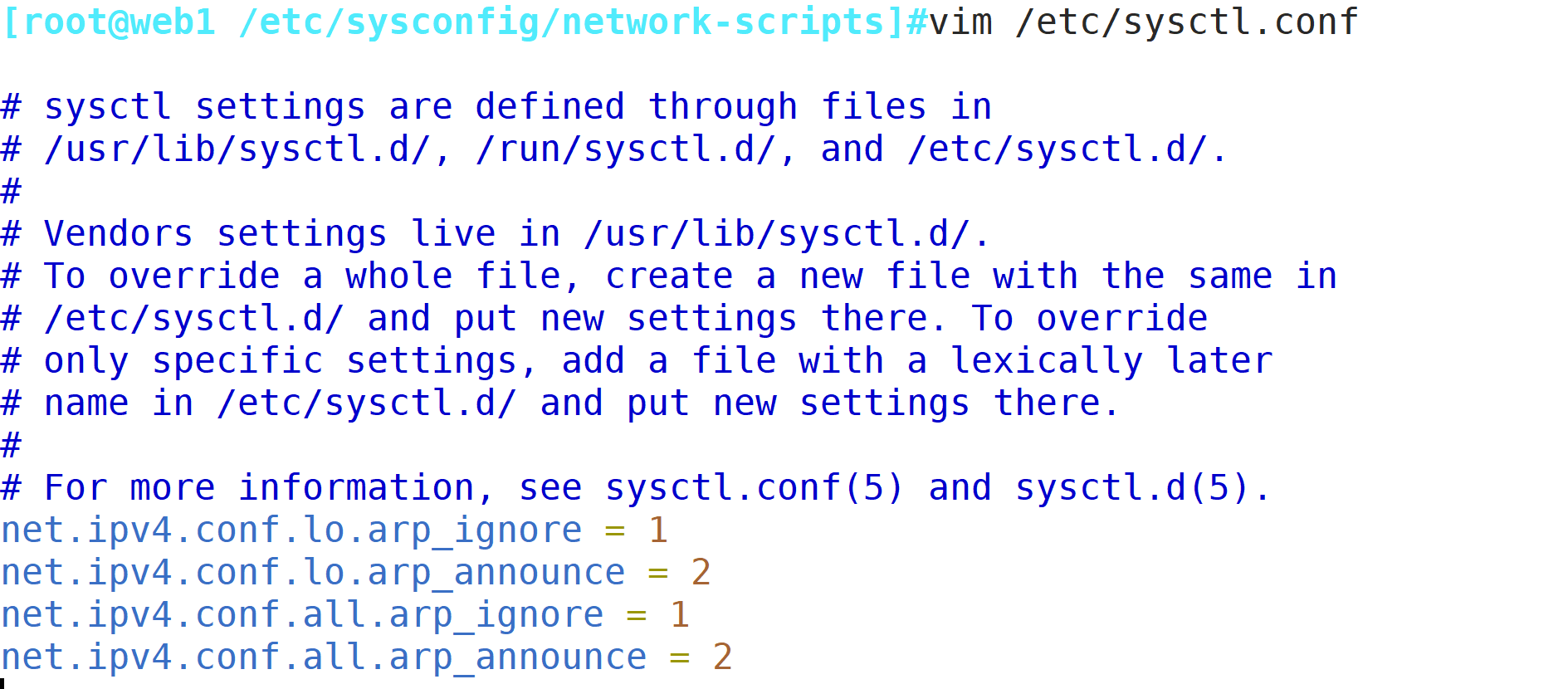

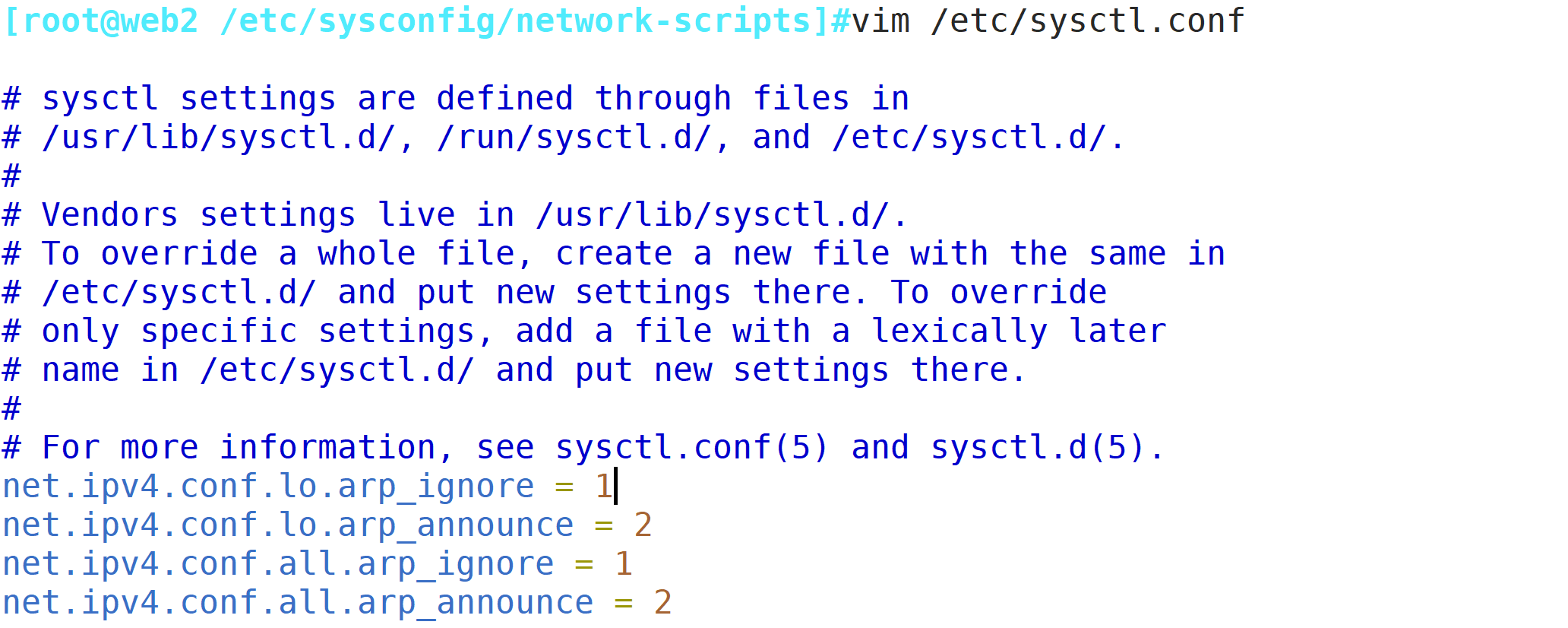

vim /etc/sysctl.conf
......
net.ipv4.conf.lo.arp_ignore = 1         #系統只回應目的IP為本地IP的ARP請求
net.ipv4.conf.lo.arp_announce = 2       #系統不使用IP包的源地址來設定ARP請求的源地址，而選擇發送介面的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

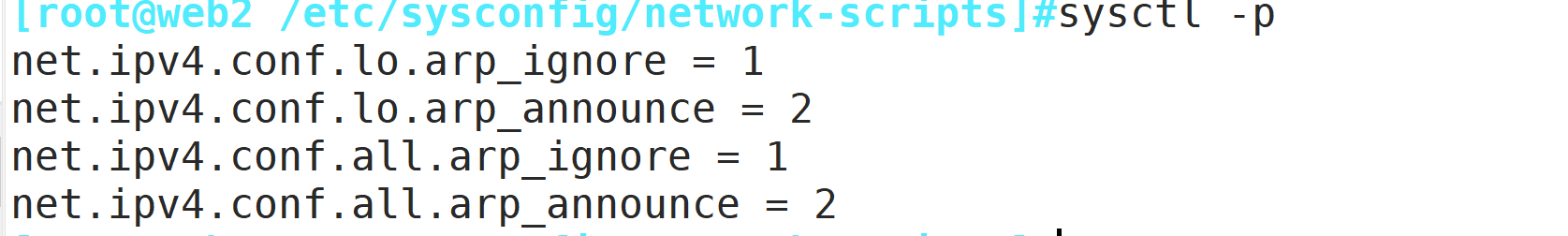

sysctl -p

或者臨時添加

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

sysctl -p

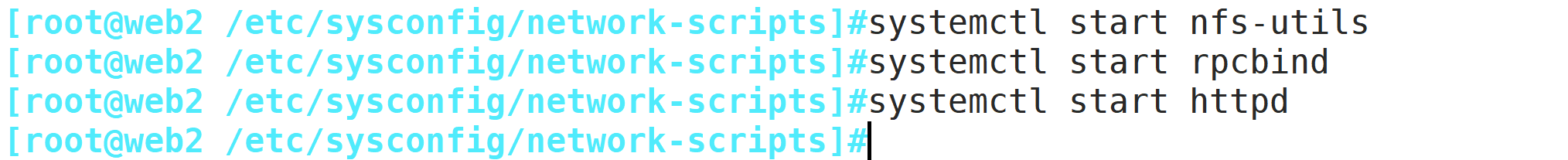

yum -y install nfs-utils rpcbind httpd
systemctl start rpcbind
systemctl start httpd

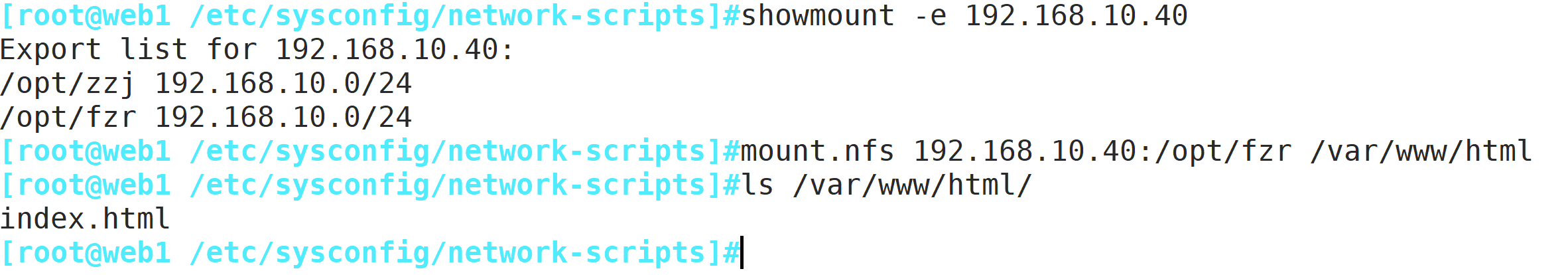

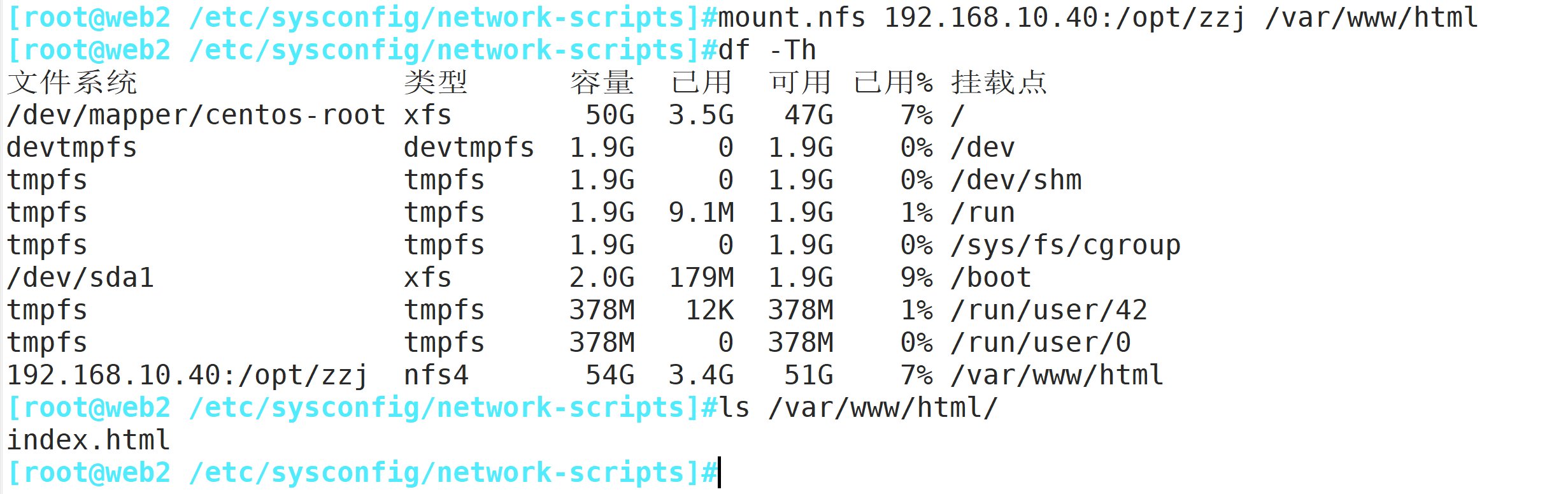

（3）共享掛載目錄

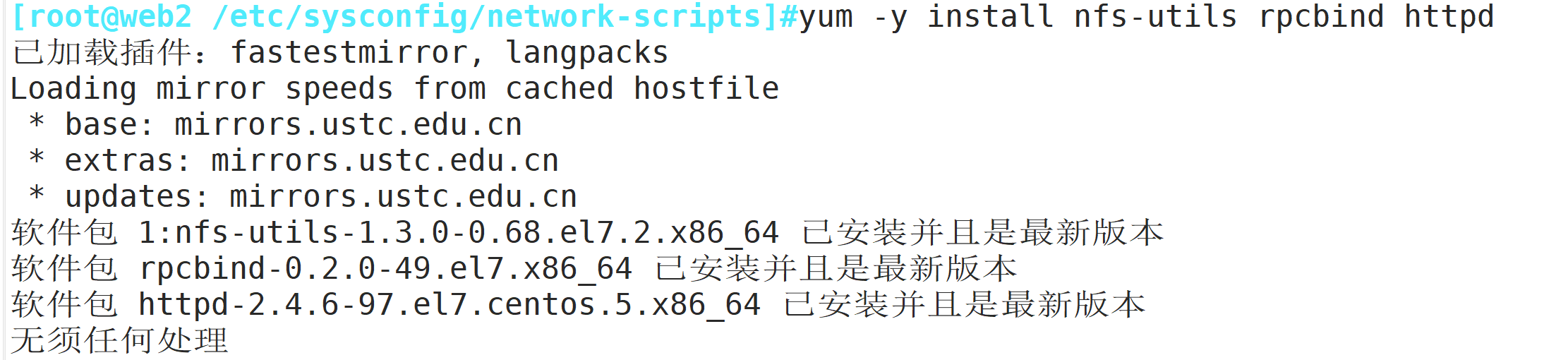

yum -y install nfs-utils rpcbind httpd
systemctl start rpcbind
systemctl start httpd

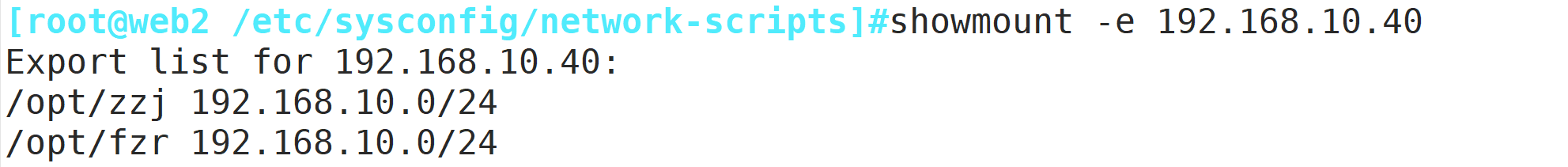

--192.168.10.20---
mount.nfs 192.168.10.40:/opt/fzr /var/www/html

--192.168.10.30---

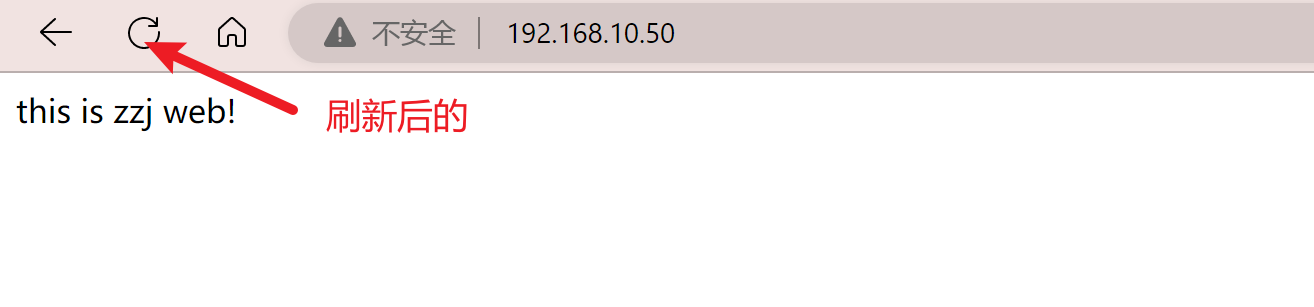

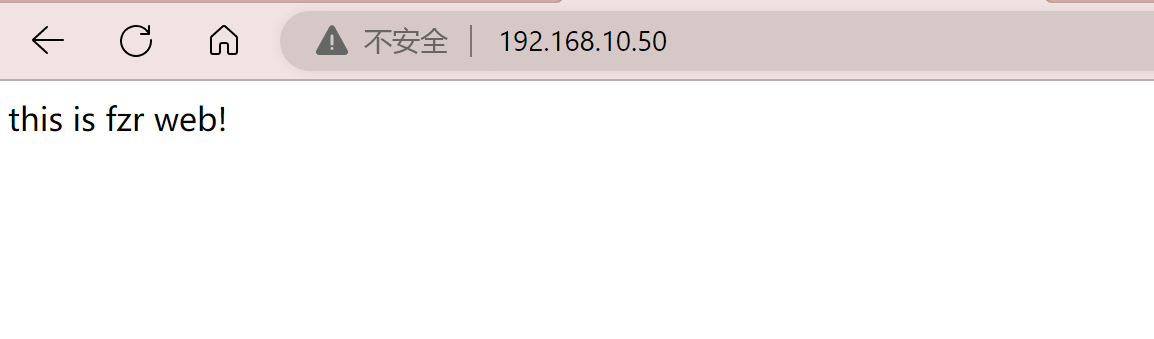

mount.nfs 192.168.10.40:/opt/zzj /var/www/html
