前言

一個 AI 方向的朋友因為標資料集發了篇 SCI 論文，看著他標了兩個多月的資料集這么辛苦，就想著人工智能都能站在圍棋巔峰了，難道不能動動小手為自己標資料嗎？查了一下還真有一些能夠滿足此需求的框架，比如 cvat 、 doccano 、 label studio 等，經過簡單的對比后發現還是 label studio 最好用，本文首先介紹了 label studio 的安裝程序；然后使用 MMDetection 作為后端人臉檢測標記框架，并通過 label studio ml 將 MMDetection 模型封裝成 label studio 后端服務，實作資料集的自動標記^[1]；最后參考 label studio ml 示例，為自己的 MMDetection 人臉標記模型設計了一種迭代訓練方法，使之能夠不斷隨著標記資料的增加而跟進訓練，最終實作了模型自動標記資料集、資料集更新迭代訓練模型的倍訓，

依賴安裝

本專案涉及的原始碼已開源在 label-studio-demo 中，所使用的軟體版本如下，其中 MMDetection 的版本及配置參考 MMDetection 使用示例：從入門到出門：

軟體	版本
label-studio	1.6.0
label-studio-ml	1.0.8
label-studio-tools	0.0.1

本文最終專案目錄結構如下：

LabelStudio
├── backend         // 后端功能
│   ├── examples    // label studio ml 官方示例（非必須）
│   ├── mmdetection // mmdetection 人臉檢測模型
│   ├── model       // label studio ml 生成的后端服務 （自動生成）
│   ├── workdir     // 模型訓練時作業目錄
│   |   ├── fcos_common_base.pth    // 后端模型基礎權重檔案
│   |   └── latest.pth              // 后端模型最新權重檔案
│   └── runbackend.bat  // 生成并啟動后端服務的腳本檔案
├── dataset         // 實驗所用資料集（非必須）
├── label_studio.sqlite3    // label studio 資料庫檔案
├── media
│   ├── export
│   └── upload  // 上傳的待標記資料集
└── run.bat     // 啟動 label studio 的腳本檔案（非必須）

label studio 安裝啟動

label-studio 是一個開源的多媒體資料標注工具（用來提供基本標注功能的GUI），并且可以很方便的將標注結果匯出為多種常見的資料格式，其安裝方法主要有以下幾種：

Docker

docker pull heartexlabs/label-studio:latest

pip install label-studio

建議是通過 pip 安裝，其配置更清晰方便，環境安裝完成后在任意位置打開命令列，使用以下命令啟動 label studio ：

label-studio --data-dir LabelStudio -p 80

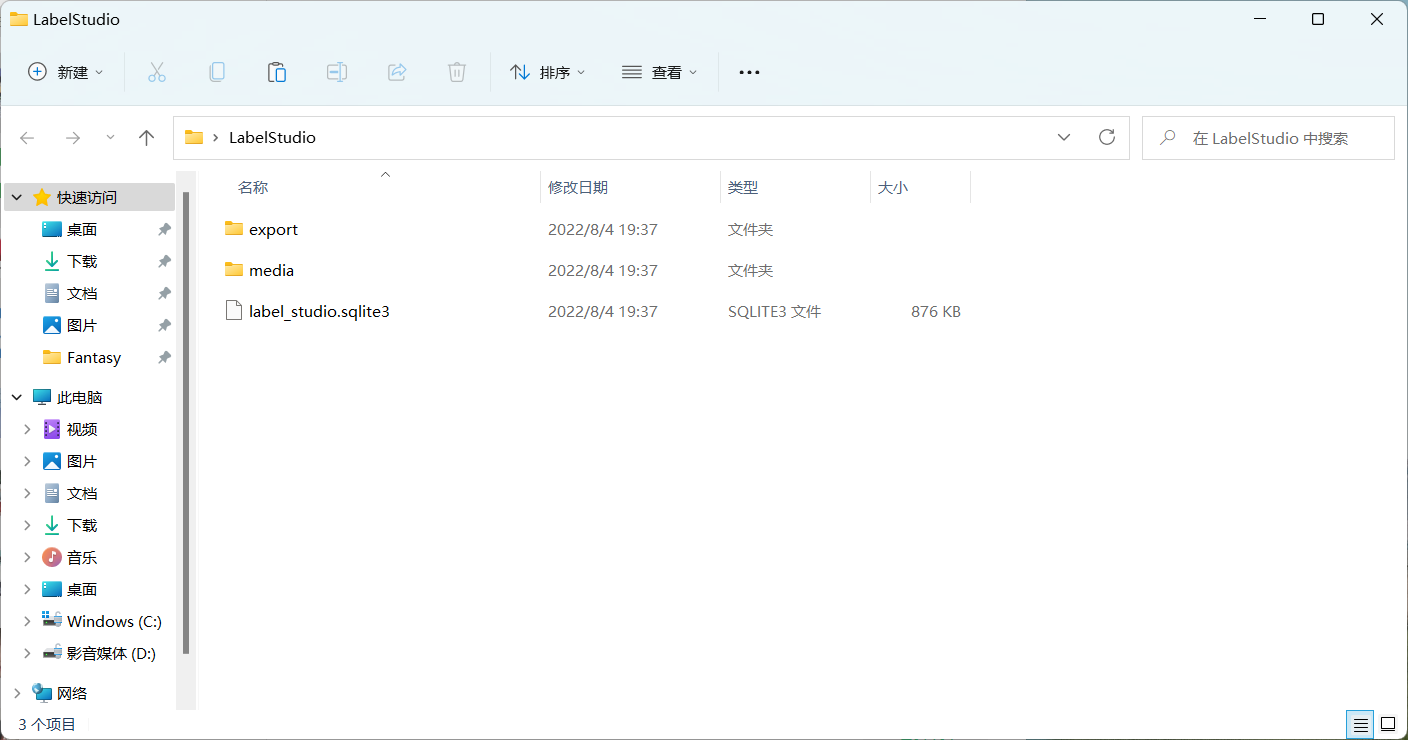

其中 --data-dir 用于指定作業目錄， -p 用來指定運行埠，運行成功后會當前目錄會生成 LabelStudio 目錄：
label-studio 初始化

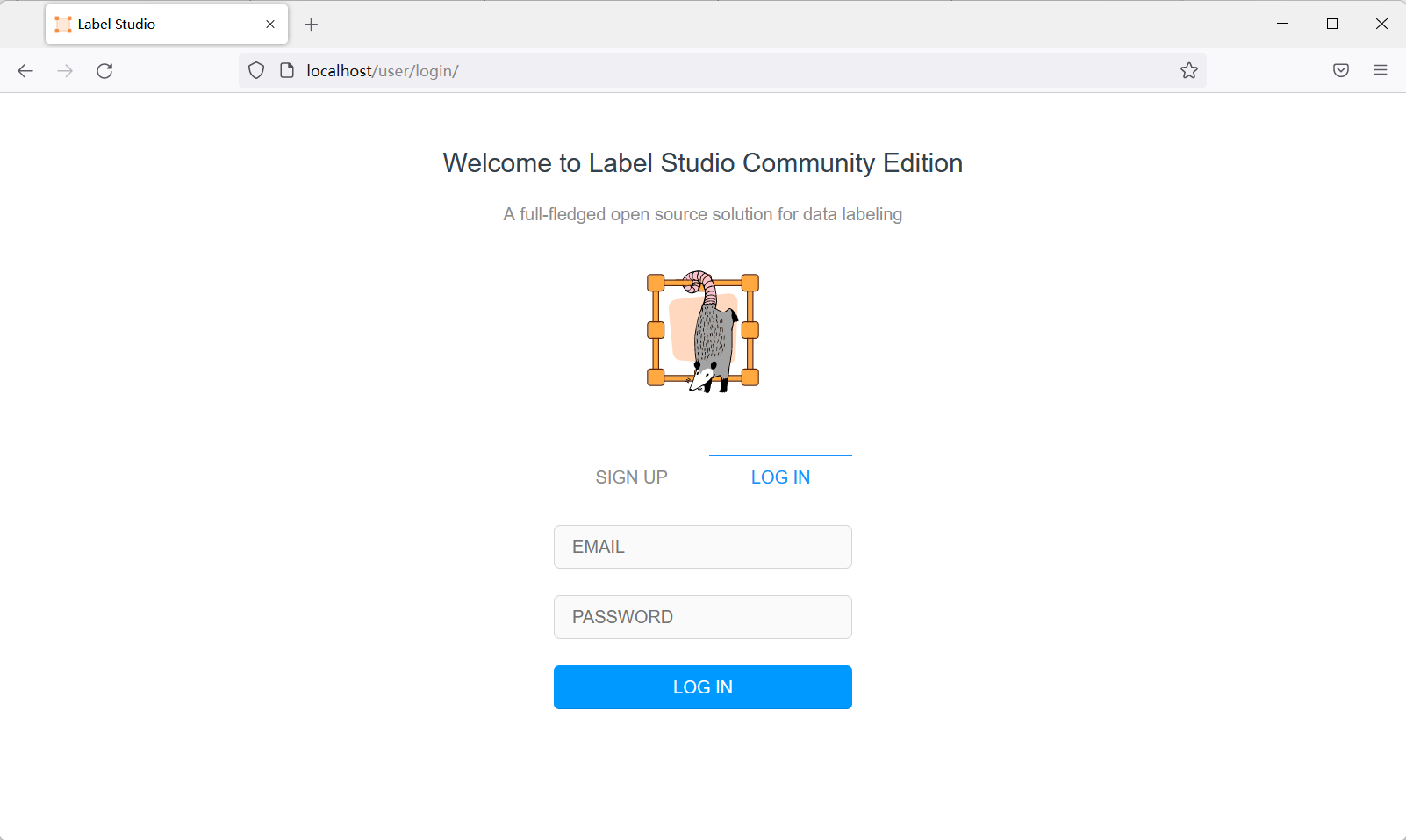

并彈出瀏覽器打開 label studio 作業界面，創建用戶后即可登錄使用：

label studio ml 安裝

label studio ml 是 label studio 的后端配置，其主要提供了一種能夠快速將AI模型封裝為 label studio 可使用的預標記服務（提供模型預測服務），其安裝方法有以下幾種：

GitHub 安裝

git clone https://github.com/heartexlabs/label-studio-ml-backend
cd label-studio-ml-backend
pip install -U -e .

pip 安裝：

pip install label-studio-ml

仍然建議通過 pip 安裝，GitHub 安裝可能會有依賴問題，安裝完成后使用 label-studio-ml -h 命令檢查是否安裝成功，

前端配置

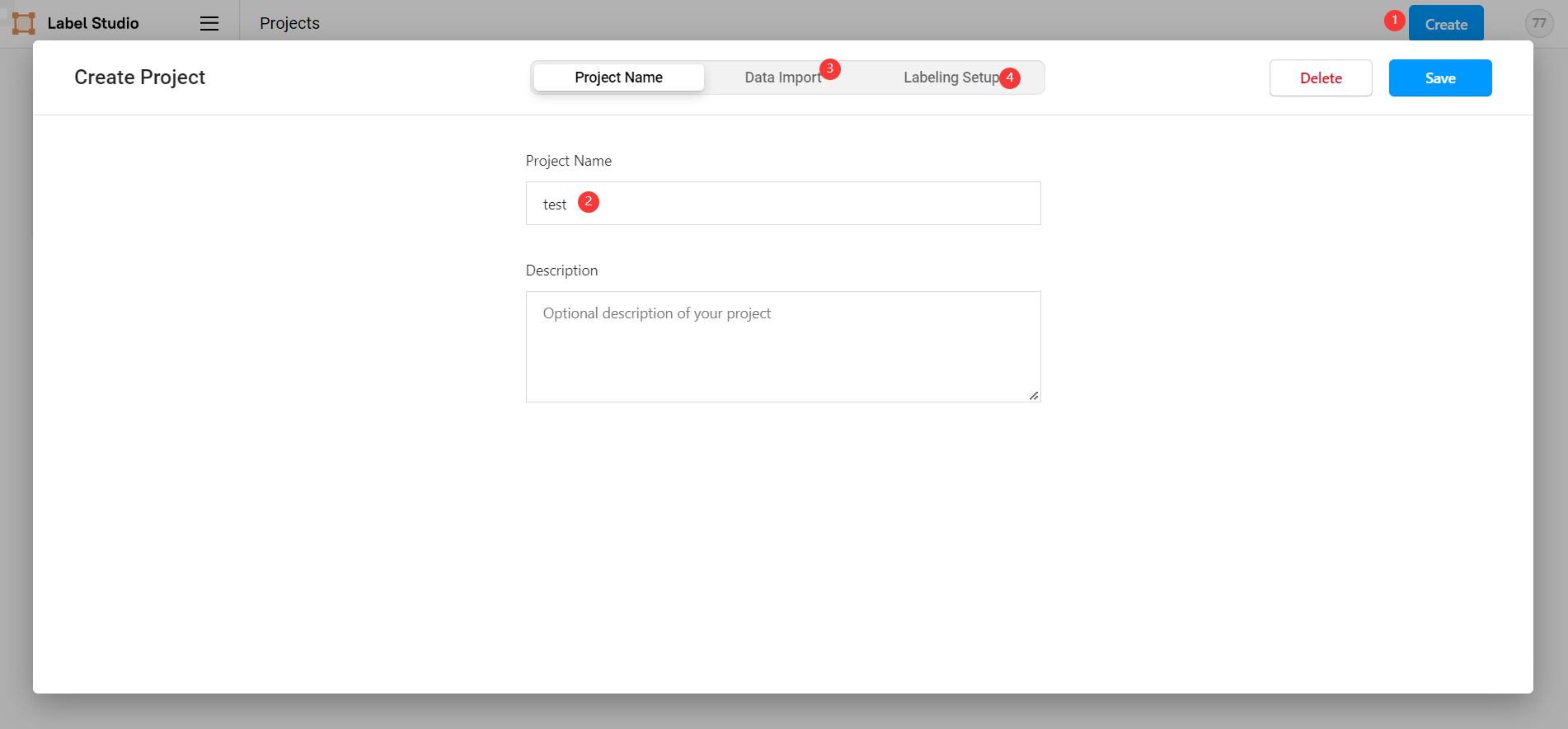

在 label studio 前端主頁中選擇創建專案：

專案基本資訊
匯入資料

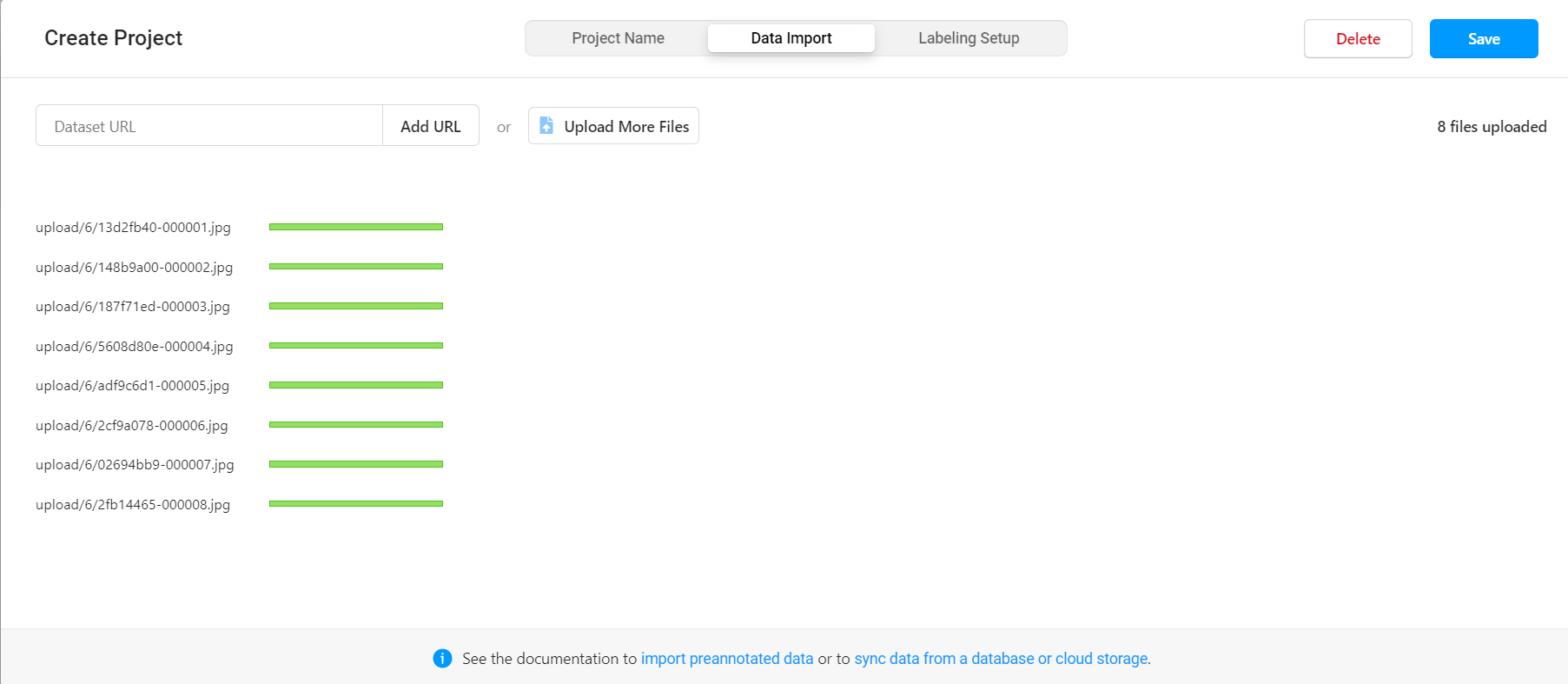

直接將圖片選中拖入資料框即可，
選擇標記模板

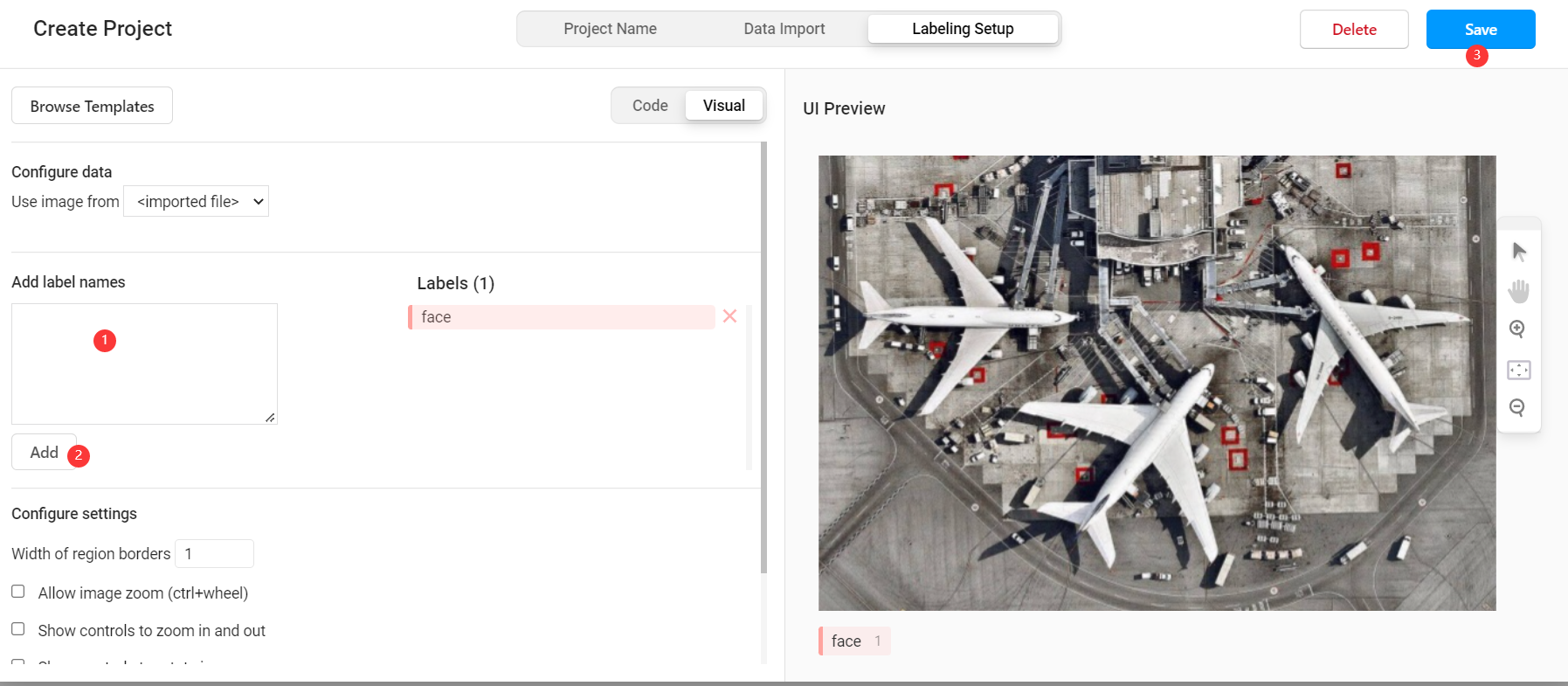

label studio 內置了很多常見的深度學習標記模板，本示例是人臉識別，所以選擇 Object Detection with Bounding Boxes 模板，確定后將模板內自帶的 Airplane 、 Car 標簽洗掉，然后添加自定義的標簽 face （標簽的類別數量可以比后端支持的類別多，也可以更少，但是同類別的標簽名必須一致），

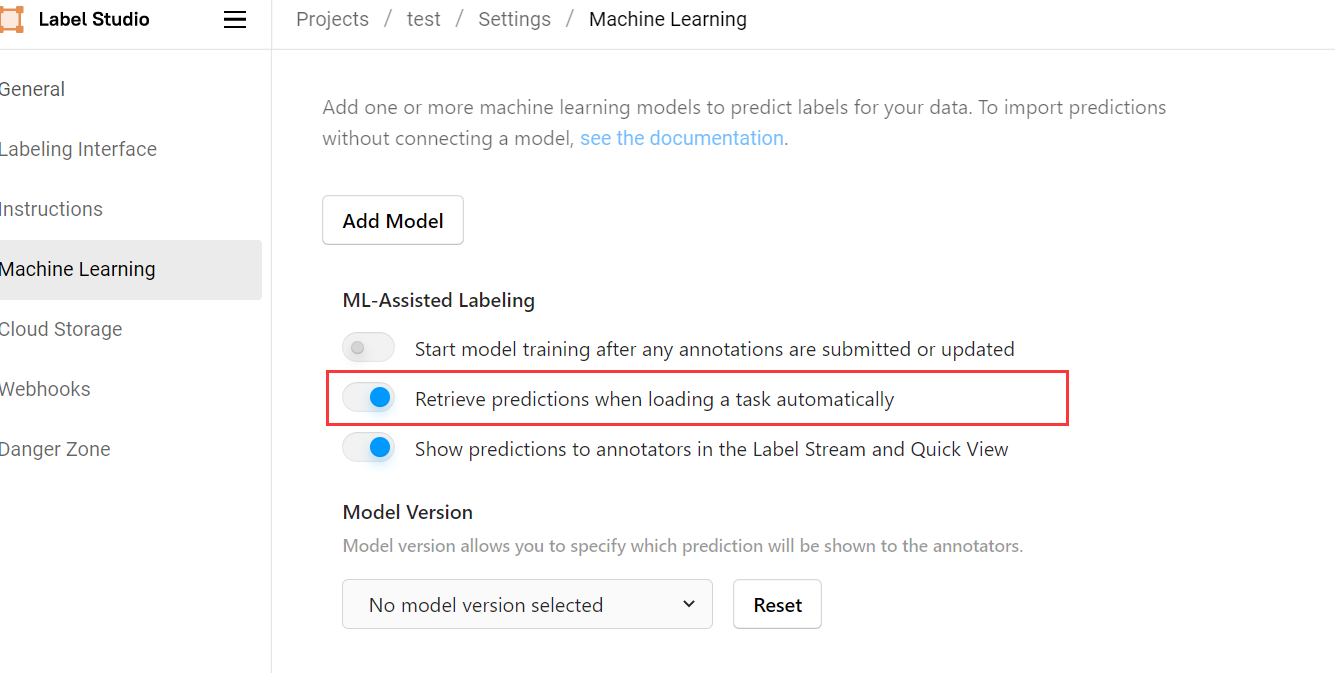

此時我們已經可以通過 label studio 進行普通的圖片標記作業，如果要使用其提供的輔助預標記功能，則需要進行后續配置，

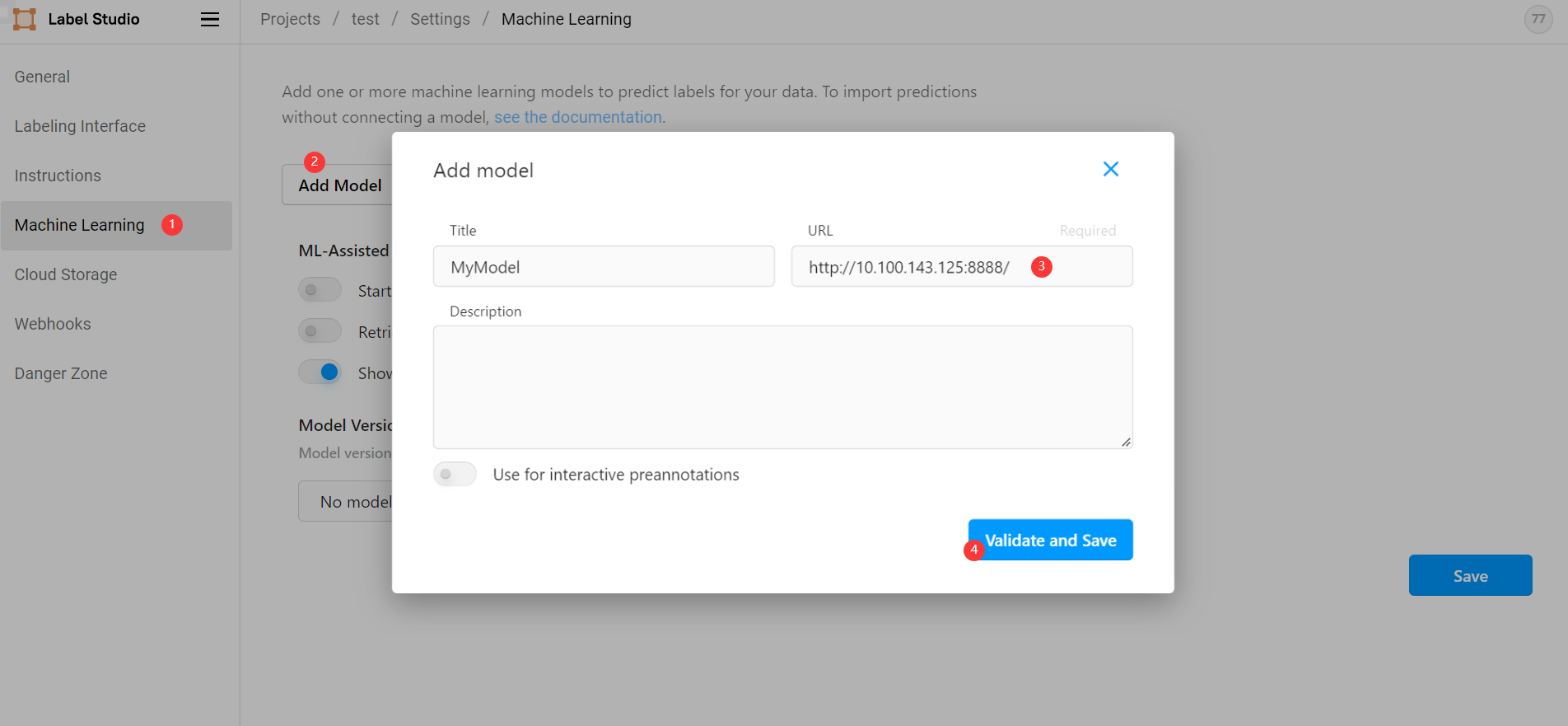

后端配置

選取后端模型

在 MMDetection 使用示例：從入門到出門中，我們已經完成了基于 celeba100 資料集的人臉檢測模型的訓練，本文將直接使用其中訓練的結果模型，

后端服務實作

引入后端模型

在根目錄下創建 backend 目錄，并將 MMDetection 使用示例：從入門到出門中的整個專案檔案復制其中，此時專案目錄為：

.
├── backend
│   └── mmdetection             // 復制的 mmdetection 檔案夾
│        ├── checkpoints
│        ├── completion.json
│        ├── configs
│        ├── conf.yaml
│        ├── detect.py
│        ├── label_studio_backend.py      // 需要自己實作的后端模型
│        ├── mmdet
│        ├── model
│        ├── test.py
│        ├── tools
│        └── train.py
├── dataset
├── export
├── label-studio-ml-backend
├── label_studio.sqlite3
├── media
└── run.bat

創建后端模型

label studio 的后端模型有自己固定的寫法，只要繼承 label_studio_ml.model.LabelStudioMLBase 類并實作其中的介面都可以作為 label studio 的后端服務，在 mmdetection 檔案夾下創建 label_studio_backend.py 檔案，然后在檔案中引入通用配置：

ROOT = os.path.join(os.path.dirname(__file__))
print('=> ROOT = ', ROOT)
# label-studio 啟動的前端服務地址
os.environ['HOSTNAME'] = 'http://localhost:80'
# label-studio 中對應用戶的 API_KEY
os.environ['API_KEY'] = '37edbb42f1b3a73376548ea6c4bc7b3805d63453'
HOSTNAME = get_env('HOSTNAME')
API_KEY = get_env('API_KEY')

print('=> LABEL STUDIO HOSTNAME = ', HOSTNAME)
if not API_KEY:
    print('=> WARNING! API_KEY is not set')

with open(os.path.join(ROOT, "conf.yaml"), errors='ignore') as f:
    conf = yaml.safe_load(f)

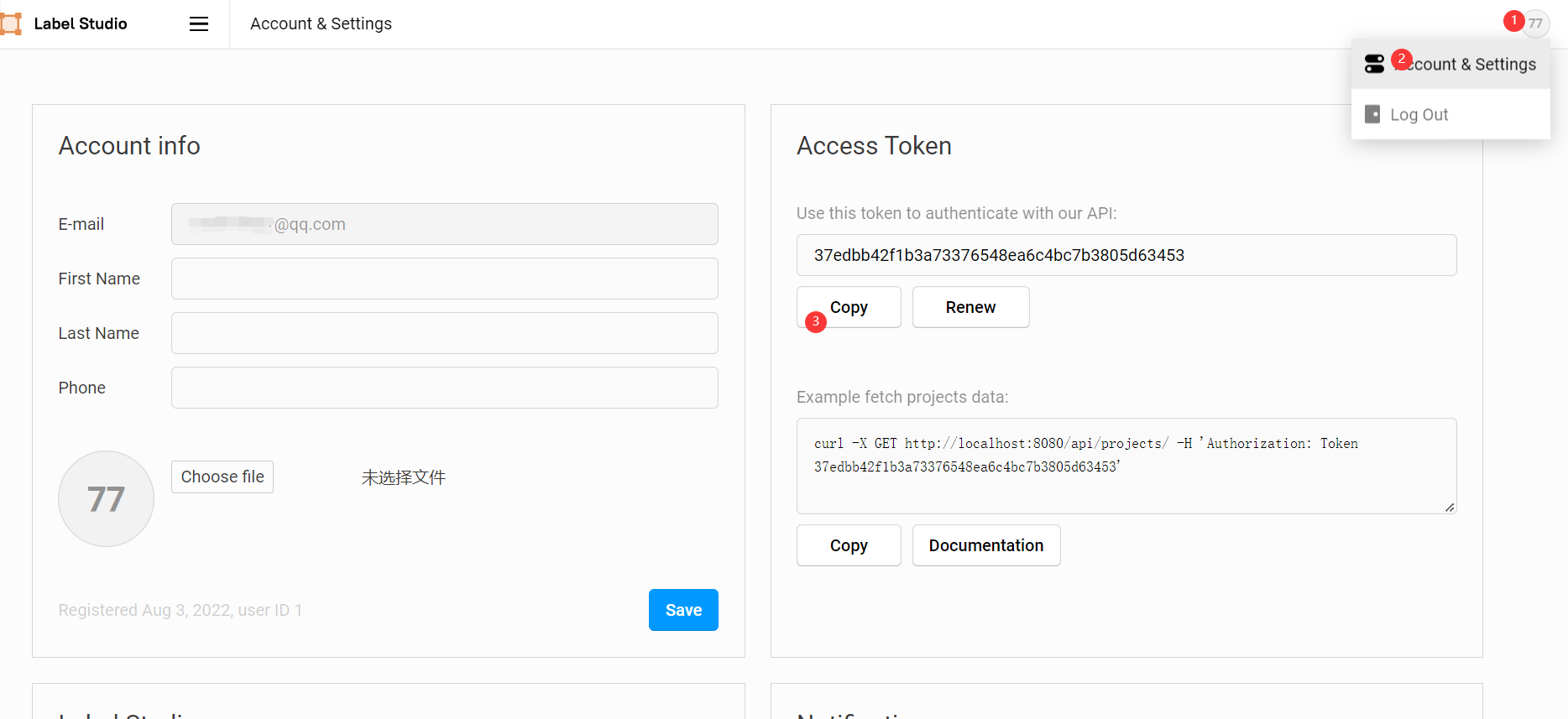

這里的 API_KEY 可以在前端的 Account & Settings 中找到，
API_KEY
然后在 label_studio_backend.py 中創建自己預標記模型的類，使其繼承 label_studio_ml.model.LabelStudioMLBase 并實作關鍵方法，不同方法對應不同功能，后面會陸續實作：

class MyModel(LabelStudioMLBase):
    def __init__(self, **kwargs):
        pass
    def predict(self, tasks, **kwargs):
        pass
    def fit(self, completions, batch_size=32, num_epochs=5, **kwargs):
        pass
    def gen_train_data(self, project_id):
        pass

完成其中的 __init__ 方法，以實作模型初始化功能（必須）：

    def __init__(self, **kwargs):
        super(MyModel, self).__init__(**kwargs)
        # 按 mmdetection 的方式加載模型及權重
        if self.train_output:
            self.detector = init_detector(conf['config_file'], self.train_output['model_path'], device=conf['device'])
        else:
            self.detector = init_detector(conf['config_file'], conf['checkpoint_file'], device=conf['device'])
        # 獲取后端模型標簽串列
        self.CLASSES = self.detector.CLASSES
        # 前端配置的標簽串列
        self.labels_in_config = set(self.labels_in_config)
        # 一些專案相關常量
        self.from_name, self.to_name, self.value, self.labels_in_config = get_single_tag_keys(self.parsed_label_config, 'RectangleLabels', 'Image')  # 前端獲取任務屬性

完成其中的 predict 方法，以實作預標記模型的標記功能（必須）：

    def predict(self, tasks, **kwargs):
        # 獲取待標記圖片
        images = [get_local_path(task['data'][self.value], hostname=HOSTNAME, access_token=API_KEY) for task in tasks]
        for image_path in images:
            w, h = get_image_size(image_path)
            # 推理演示影像
            img = mmcv.imread(image_path)
            # 以 mmdetection 的方法進行推理
            result = inference_detector(self.detector, img)
            # 手動獲取標記框位置
            bboxes = np.vstack(result)
            # 手動獲取推理結果標簽
            labels = [np.full(bbox.shape[0], i, dtype=np.int32) for i, bbox in enumerate(result)]
            labels = np.concatenate(labels)
            # 推理分數  FCOS演算法結果會多出來兩個分數極低的檢測框，需要將其過濾掉
            scores = bboxes[:, -1]
            score_thr = 0.3
            inds = scores > score_thr
            bboxes = bboxes[inds, :]
            labels = labels[inds]
            results = []  # results需要放在list中再回傳
            for id, bbox in enumerate(bboxes):
                label = self.CLASSES[labels[id]]
                if label not in self.labels_in_config:
                    print(label + ' label not found in project config.')
                    continue
                results.append({
                    'id': str(id),                                      # 必須為 str，否則前端不顯示
                    'from_name': self.from_name,
                    'to_name': self.to_name,
                    'type': 'rectanglelabels',
                    'value': {
                        'rectanglelabels': [label],
                        'x': bbox[0] / w * 100,                         # xy 為左上角坐標點
                        'y': bbox[1] / h * 100,
                        'width': (bbox[2] - bbox[0]) / w * 100,         # width,height 為寬高
                        'height': (bbox[3] - bbox[1]) / h * 100
                    },
                    'score': float(bbox[4] * 100)
                })
            avgs = bboxes[:, -1]
            results = [{'result': results, 'score': np.average(avgs) * 100}]
            return results

完成其中的 gen_train_data 方法，以獲取標記完成的資料用來訓練（非必須，其實 label studio 自帶此類方法，但在實踐程序中有各種問題，所以自己寫了一遍）：

    def gen_train_data(self, project_id):
        import zipfile
        import glob
        download_url = f'{HOSTNAME.rstrip("/")}/api/projects/{project_id}/export?export_type=COCO&download_all_tasks=false&download_resources=true'
        response = requests.get(download_url, headers={'Authorization': f'Token {API_KEY}'})
        zip_path = os.path.join(conf['workdir'], "train.zip")
        train_path = os.path.join(conf['workdir'], "train")

        with open(zip_path, 'wb') as file:
            file.write(response.content)  # 通過二進制寫檔案的方式保存獲取的內容
            file.flush()
        f = zipfile.ZipFile(zip_path)  # 創建壓縮包物件
        f.extractall(train_path)  # 壓縮包解壓縮
        f.close()
        os.remove(zip_path)
        if not os.path.exists(os.path.join(train_path, "images", str(project_id))):
            os.makedirs(os.path.join(train_path, "images", str(project_id)))
        for img in glob.glob(os.path.join(train_path, "images", "*.jpg")):
            basename = os.path.basename(img)
            shutil.move(img, os.path.join(train_path, "images", str(project_id), basename))
        return True

完成其中的 fit 方法，以實作預標記模型的自訓練功能（非必須）：

    def fit(self, completions, num_epochs=5, **kwargs):
        if completions:     # 使用方法1獲取 project_id
            image_urls, image_labels = [], []
            for completion in completions:
                project_id = completion['project']
                u = completion['data'][self.value]
                image_urls.append(get_local_path(u, hostname=HOSTNAME, access_token=API_KEY))
                image_labels.append(completion['annotations'][0]['result'][0]['value'])
        elif kwargs.get('data'):    # 使用方法2獲取 project_id
            project_id = kwargs['data']['project']['id']
            if not self.parsed_label_config:
                self.load_config(kwargs['data']['project']['label_config'])
        if self.gen_train_data(project_id):
            # 使用 mmdetection 的方法訓練模型
            from tools.mytrain import MyDict, train
            args = MyDict()
            args.config = conf['config_file']
            data_root = os.path.join(conf['workdir'], "train")
            args.cfg_options = {}
            args.cfg_options['data_root'] = data_root
            args.cfg_options['runner'] = dict(type='EpochBasedRunner', max_epochs=num_epochs)
            args.cfg_options['data'] = dict(
                train=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
                val=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
                test=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
            )
            args.cfg_options['load_from'] = conf['checkpoint_file']
            args.work_dir = os.path.join(data_root, "work_dir")
            train(args)
            checkpoint_name = time.strftime("%Y%m%d%H%M%S", time.localtime(time.time())) + ".pth"
            shutil.copy(os.path.join(args.work_dir, "latest.pth"), os.path.join(conf['workdir'], checkpoint_name))
            print("model train complete!")
            # 權重檔案保存至運行環境，將在下次運行 init 初始化時加載
            return {'model_path': os.path.join(conf['workdir'], checkpoint_name)}
        else:
            raise "gen_train_data error"

上述完整代碼如下：

import os
import yaml
import time
import shutil
import requests
import numpy as np
from label_studio_ml.model import LabelStudioMLBase
from label_studio_ml.utils import get_image_size, get_single_tag_keys
from label_studio_tools.core.utils.io import get_local_path
from label_studio_ml.utils import get_env

from mmdet.apis import init_detector, inference_detector
import mmcv

ROOT = os.path.join(os.path.dirname(__file__))
print('=> ROOT = ', ROOT)
os.environ['HOSTNAME'] = 'http://localhost:80'
os.environ['API_KEY'] = '37edbb42f1b3a73376548ea6c4bc7b3805d63453'
HOSTNAME = get_env('HOSTNAME')
API_KEY = get_env('API_KEY')

print('=> LABEL STUDIO HOSTNAME = ', HOSTNAME)
if not API_KEY:
    print('=> WARNING! API_KEY is not set')

with open(os.path.join(ROOT, "conf.yaml"), errors='ignore') as f:
    conf = yaml.safe_load(f)


class MyModel(LabelStudioMLBase):

    def __init__(self, **kwargs):
        super(MyModel, self).__init__(**kwargs)
        # 按 mmdetection 的方式加載模型及權重
        if self.train_output:
            self.detector = init_detector(conf['config_file'], self.train_output['model_path'], device=conf['device'])
        else:
            self.detector = init_detector(conf['config_file'], conf['checkpoint_file'], device=conf['device'])
        # 獲取后端模型標簽串列
        self.CLASSES = self.detector.CLASSES
        # 前端配置的標簽串列
        self.labels_in_config = set(self.labels_in_config)
        # 一些專案相關常量
        self.from_name, self.to_name, self.value, self.labels_in_config = get_single_tag_keys(self.parsed_label_config, 'RectangleLabels', 'Image')  # 前端獲取任務屬性

    def predict(self, tasks, **kwargs):
        # 獲取待標記圖片
        images = [get_local_path(task['data'][self.value], hostname=HOSTNAME, access_token=API_KEY) for task in tasks]
        for image_path in images:
            w, h = get_image_size(image_path)
            # 推理演示影像
            img = mmcv.imread(image_path)
            # 以 mmdetection 的方法進行推理
            result = inference_detector(self.detector, img)
            # 手動獲取標記框位置
            bboxes = np.vstack(result)
            # 手動獲取推理結果標簽
            labels = [np.full(bbox.shape[0], i, dtype=np.int32) for i, bbox in enumerate(result)]
            labels = np.concatenate(labels)
            # 推理分數  FCOS演算法結果會多出來兩個分數極低的檢測框，需要將其過濾掉
            scores = bboxes[:, -1]
            score_thr = 0.3
            inds = scores > score_thr
            bboxes = bboxes[inds, :]
            labels = labels[inds]
            results = []  # results需要放在list中再回傳
            for id, bbox in enumerate(bboxes):
                label = self.CLASSES[labels[id]]
                if label not in self.labels_in_config:
                    print(label + ' label not found in project config.')
                    continue
                results.append({
                    'id': str(id),                                      # 必須為 str，否則前端不顯示
                    'from_name': self.from_name,
                    'to_name': self.to_name,
                    'type': 'rectanglelabels',
                    'value': {
                        'rectanglelabels': [label],
                        'x': bbox[0] / w * 100,                         # xy 為左上角坐標點
                        'y': bbox[1] / h * 100,
                        'width': (bbox[2] - bbox[0]) / w * 100,         # width,height 為寬高
                        'height': (bbox[3] - bbox[1]) / h * 100
                    },
                    'score': float(bbox[4] * 100)
                })
            avgs = bboxes[:, -1]
            results = [{'result': results, 'score': np.average(avgs) * 100}]
            return results

    def fit(self, completions, num_epochs=5, **kwargs):
        if completions:     # 使用方法1獲取 project_id
            image_urls, image_labels = [], []
            for completion in completions:
                project_id = completion['project']
                u = completion['data'][self.value]
                image_urls.append(get_local_path(u, hostname=HOSTNAME, access_token=API_KEY))
                image_labels.append(completion['annotations'][0]['result'][0]['value'])
        elif kwargs.get('data'):    # 使用方法2獲取 project_id
            project_id = kwargs['data']['project']['id']
            if not self.parsed_label_config:
                self.load_config(kwargs['data']['project']['label_config'])
        if self.gen_train_data(project_id):
            # 使用 mmdetection 的方法訓練模型
            from tools.mytrain import MyDict, train
            args = MyDict()
            args.config = conf['config_file']
            data_root = os.path.join(conf['workdir'], "train")
            args.cfg_options = {}
            args.cfg_options['data_root'] = data_root
            args.cfg_options['runner'] = dict(type='EpochBasedRunner', max_epochs=num_epochs)
            args.cfg_options['data'] = dict(
                train=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
                val=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
                test=dict(img_prefix=data_root, ann_file=data_root + '/result.json'),
            )
            args.cfg_options['load_from'] = conf['checkpoint_file']
            args.work_dir = os.path.join(data_root, "work_dir")
            train(args)
            checkpoint_name = time.strftime("%Y%m%d%H%M%S", time.localtime(time.time())) + ".pth"
            shutil.copy(os.path.join(args.work_dir, "latest.pth"), os.path.join(conf['workdir'], checkpoint_name))
            print("model train complete!")
            # 權重檔案保存至運行環境，將在下次運行 init 初始化時加載
            return {'model_path': os.path.join(conf['workdir'], checkpoint_name)}
        else:
            raise "gen_train_data error"

    def gen_train_data(self, project_id):
        import zipfile
        import glob
        download_url = f'{HOSTNAME.rstrip("/")}/api/projects/{project_id}/export?export_type=COCO&download_all_tasks=false&download_resources=true'
        response = requests.get(download_url, headers={'Authorization': f'Token {API_KEY}'})
        zip_path = os.path.join(conf['workdir'], "train.zip")
        train_path = os.path.join(conf['workdir'], "train")

        with open(zip_path, 'wb') as file:
            file.write(response.content)  # 通過二進制寫檔案的方式保存獲取的內容
            file.flush()
        f = zipfile.ZipFile(zip_path)  # 創建壓縮包物件
        f.extractall(train_path)  # 壓縮包解壓縮
        f.close()
        os.remove(zip_path)
        if not os.path.exists(os.path.join(train_path, "images", str(project_id))):
            os.makedirs(os.path.join(train_path, "images", str(project_id)))
        for img in glob.glob(os.path.join(train_path, "images", "*.jpg")):
            basename = os.path.basename(img)
            shutil.move(img, os.path.join(train_path, "images", str(project_id), basename))
        return True

啟動后端服務

以下命令為 window 腳本，皆在 backend 根目錄下執行，

根據后端模型生成服務代碼

label-studio-ml init model --script mmdetection/label_studio_backend.py --force

label-studio-ml init 命令提供了一種根據后端模型自動生成后端服務代碼的功能， model 為輸出目錄， --script 指定后端模型路徑， --force 表示覆寫生成，該命令執行成功后會在 backend 目錄下生成 model 目錄，
2. 復制 mmdetection 依賴檔案
由于 label-studio-ml 生成的后端服務代碼只包含基本的 label_studio_backend.py 中的內容，而我們所用的 mmdetection 框架的執行需要大量額外的依賴，所以需要手動將這些依賴復制到生成的 model 目錄中，使用以下命令完成自動復制依賴：

md .\model\mmdet
md .\model\model
md .\model\configs
md .\model\checkpoints
md .\model\tools
md .\model\workdir
xcopy .\mmdetection\mmdet .\model\mmdet /S /Y /Q
xcopy .\mmdetection\model .\model\model /S /Y /Q
xcopy .\mmdetection\configs .\model\configs  /S /Y /Q
xcopy .\mmdetection\checkpoints .\model\checkpoints  /S /Y /Q
xcopy .\mmdetection\tools .\model\tools  /S /Y /Q
copy .\mmdetection\conf.yaml .\model\conf.yaml

啟動后端服務

label-studio-ml start model --host 0.0.0.0 -p 8888

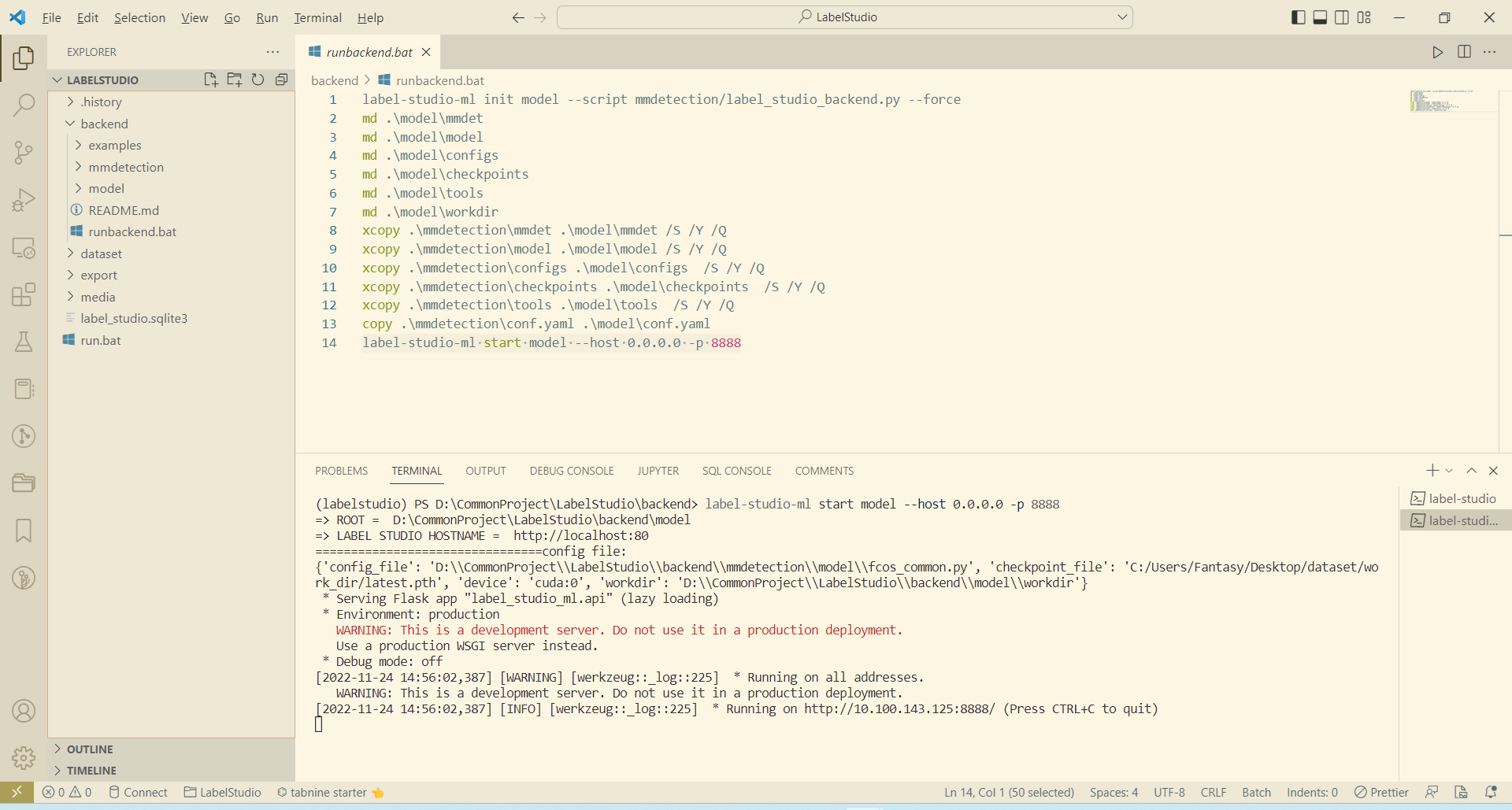

啟動成功后效果如下：
啟動后端服務

前端自動標注

前面我們已經能夠從 label studio 前端正常手動標注圖片，要想實作自動標注，則需要在前端引入后端服務，在我們創建的專案中依次選擇 Settings ->
Machine Learning -> Add model ，然后輸入后端地址 http://10.100.143.125:8888/ 點擊保存（此地址為命令列列印地址，而非 http://127.0.0.1:8888/ ）：

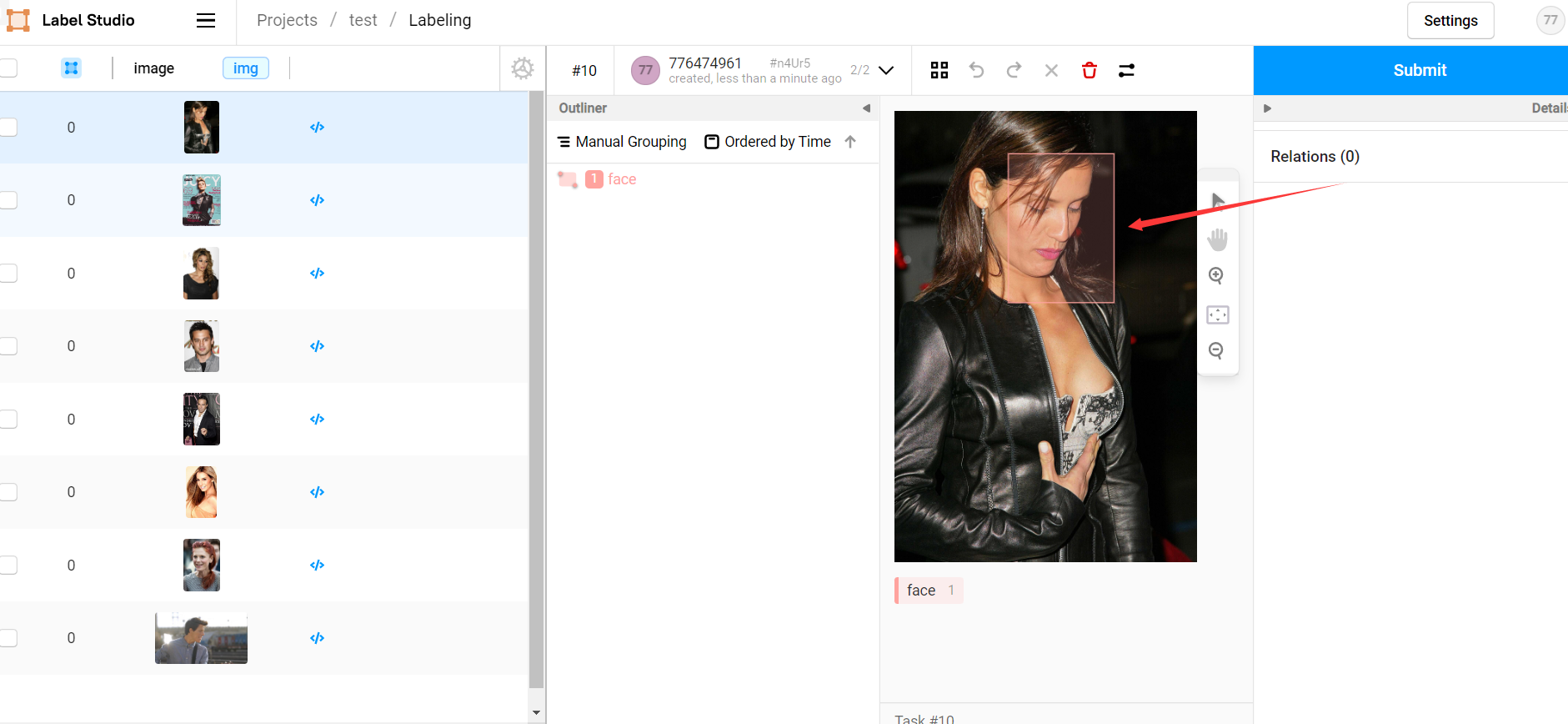

此時我們從前端專案中打開待標記圖片，前端會自動請求后端對其進行標記（呼叫后端的 predict 方法），等待片刻后即可看見預標記結果，我們只需要大致核對無誤后點擊 submit 即可：
前端自動標注
如果覺得每次打開圖片都需要等待片刻才會收到后端預測結果比較費時，可以在 Settings -> Machine Learning 設定中選擇打開 Retrieve predictions when loading a task automatically ，此后前端會在我們每次打開專案時自動對所有任務進行自動預測，基本能夠做到無等待：

后端自動訓練

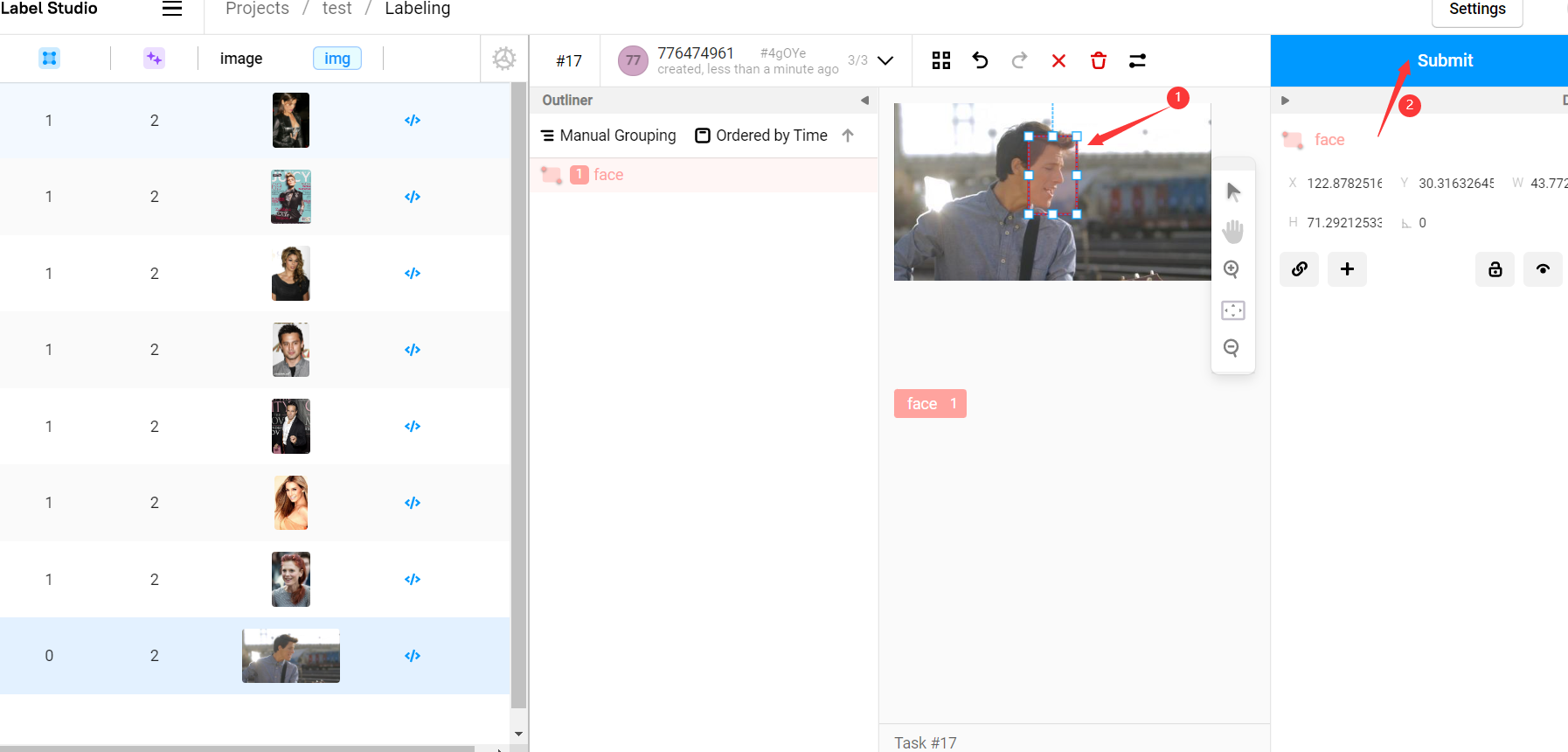

現在所有的圖片都已經有了與標注資訊，我們先檢查所有圖片，檢查并改進所有標注資訊然后點擊 submit 提交：
提交標注

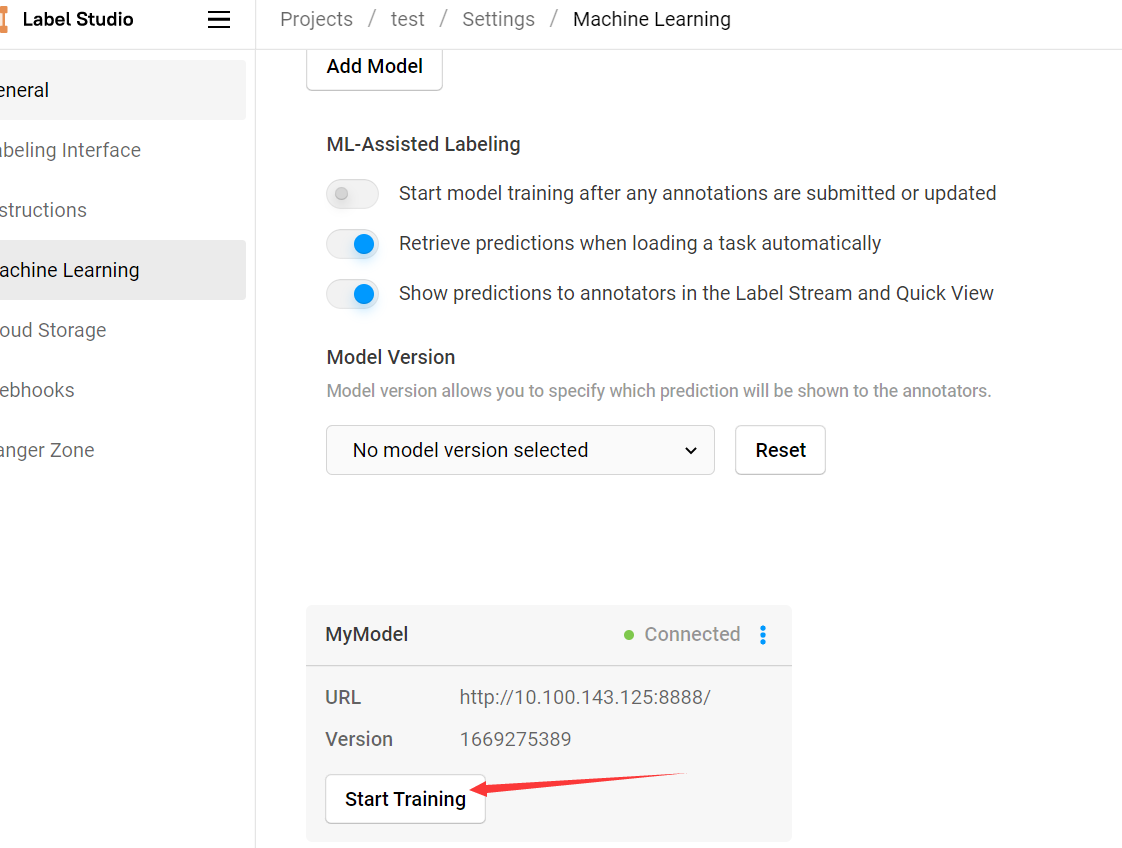

在 Settings -> Machine Learning 中點擊后端服務的 Start Training 按鈕，即可呼叫后端模型使用已標記資訊進行訓練：

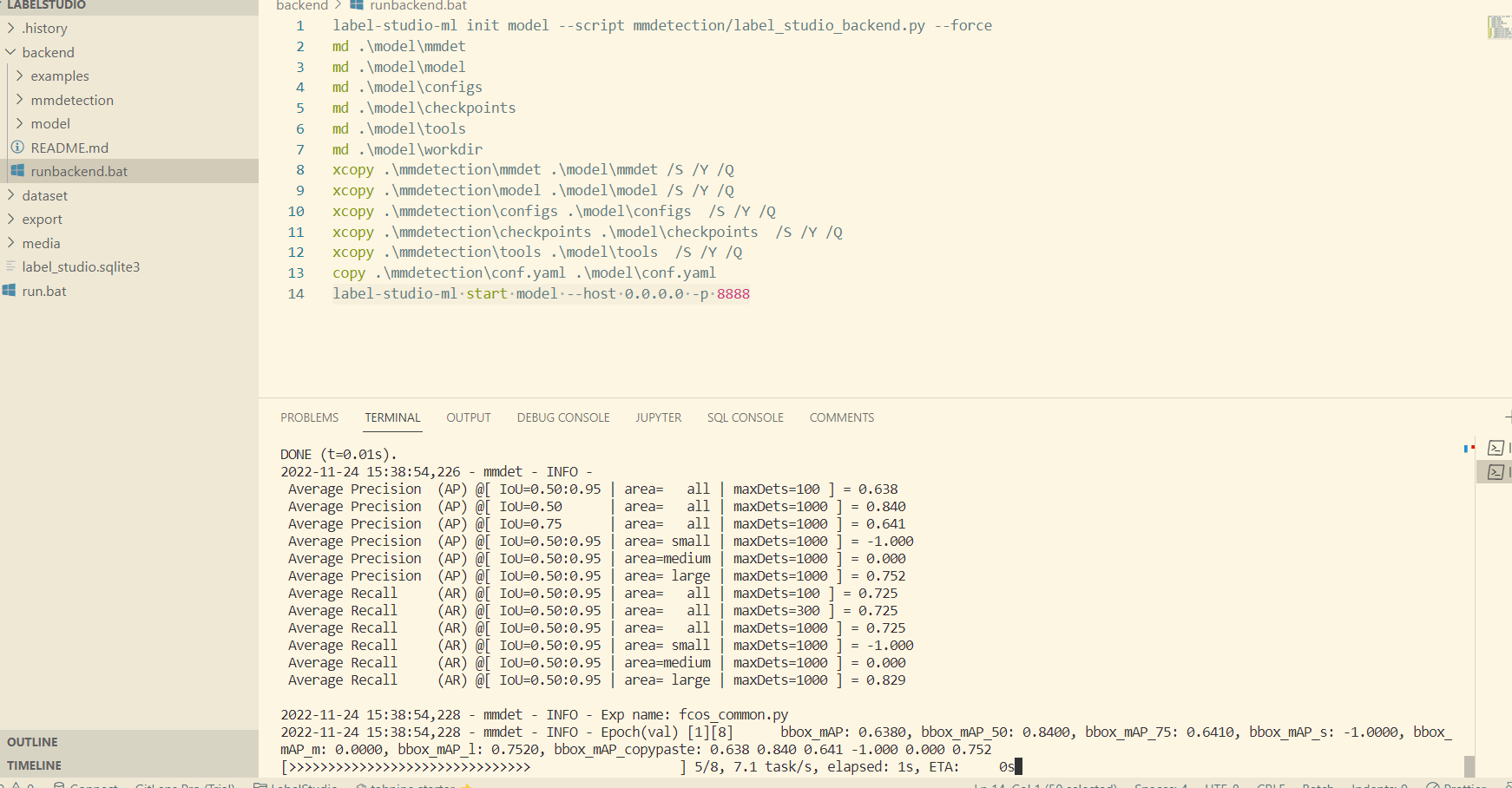

該操作會呼叫后端模型的 fit 方法對模型進行訓練，可以在后端命令列界面看見訓練程序，訓練完成后的所有新資料集都會使用新的模型進行預測：

也可以 Settings -> Machine Learning 中允許模型自動訓練，但訓練頻率過高會影響程式效率，

部分常見問題

Q: 一種訪問權限不允許的方式做了一個訪問套接字的嘗試，
A: label-studio-ml start 啟動時指定埠 -p 8888

Q: Can't connect to ML backend http://127.0.0.1:8888/, health check failed. Make sure it is up and your firewall is properly configured.
A: label-studio-ml start 啟動后會列印一個監聽地址，label studio 前端添加該地址而非 http://127.0.0.1:8888/ ，

Q: FileNotFoundError: Can't resolve url, neither hostname or project_dir passed: /data/upload/1/db8f065a-000001.jpg
A: 介面回傳的是專案的相對地址，無法通過該地址直接讀取到圖片原件，需要配合 get_local_path 函式使用，

Q: UnicodeEncodeError: 'gbk' codec can't encode character '\xa0' in position 2: illegal multibyte sequence
A: 修改 C:\Users\Fantasy.conda\envs\labelstudio\lib\json_init_.py#line 179 為：

    for chunk in iterable:
        fp.write(chunk.replace(u'\xa0', u''))

參考

Cai Yichao. label_studio自動預標注功能. CSDN. [2022-01-19] ??

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/538549.html

標籤：其他

上一篇：邊玩邊學！互動式可視化圖解！快收藏這18個機器學習和資料科學網站！?

下一篇：PyTorch Geometric Temporal 介紹 —— 資料結構和RGCN的概念
