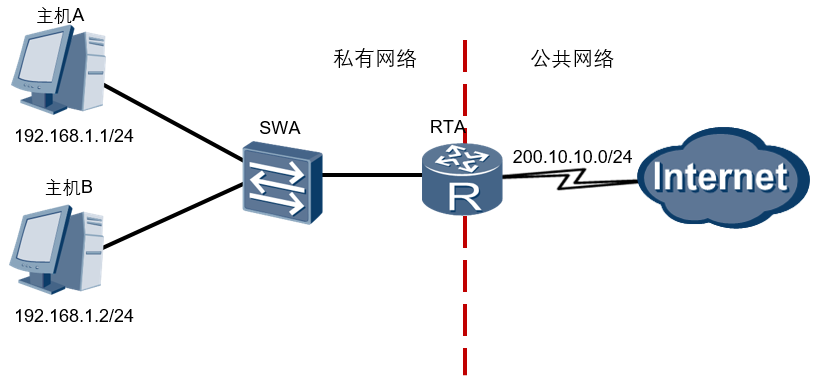

一、NAT應用場景
? 企業或家庭所使用的網路為私有網路，使用的是私有地址；運營商維護的網路為公共網路，使用的是公有地址，私有地址不能在公網中路由，
? NAT一般部署在連接內網和外網的網關設備上，
二、靜態NAT

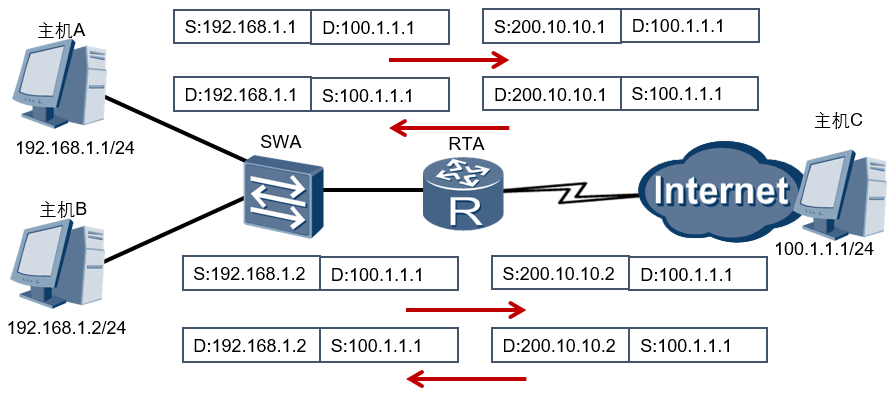

? 靜態NAT實作了私有地址和公有地址的一對一映射，
? 一個公網IP只會分配給唯一且固定的內網主機，

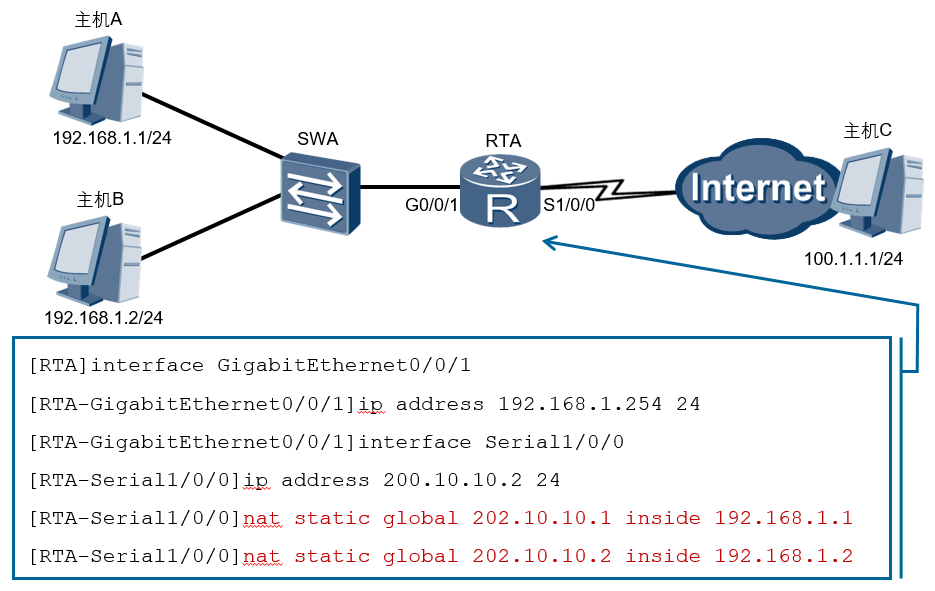

三、靜態NAT配置

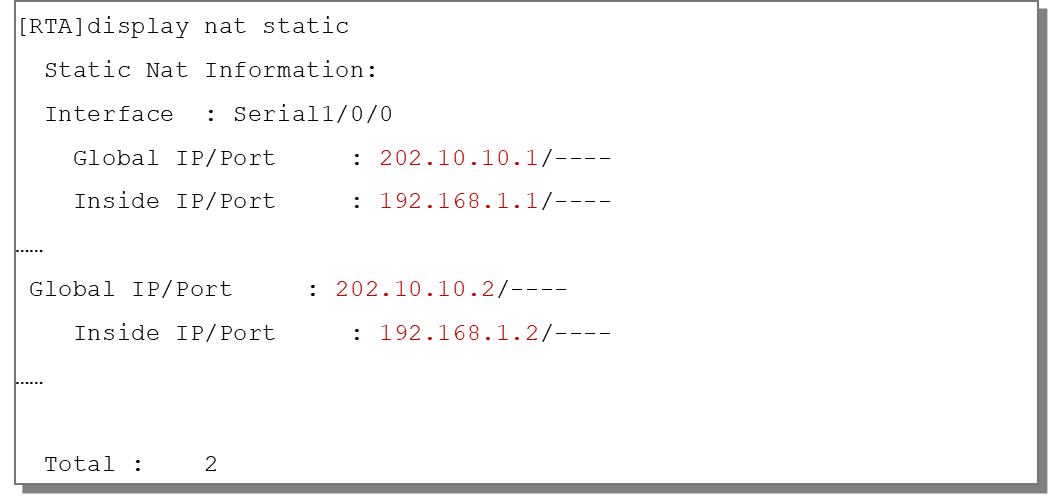

四、配置驗證
五、靜態NAT實驗

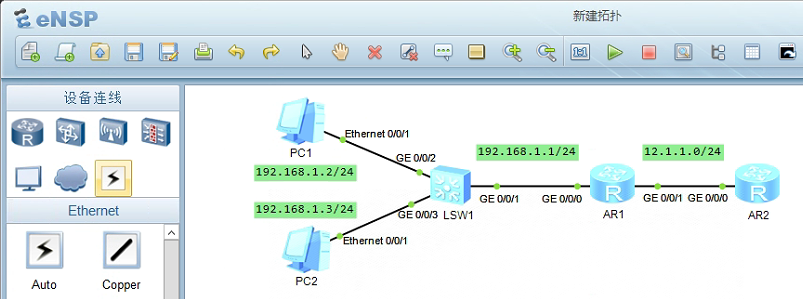

5.1、拓撲圖
? 分別在路由器中拖出2臺AR2220、交換機中拖出1臺S5700、終端中拖出2臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2的IP地址配置為192.168.1.2/24、192.168.1.3/24，網關都配置為192.168.1.1，
? 注：此處使用AR2來模擬公網，
5.2、靜態路由配置
AR1：
<Huawei>system-view [Huawei]sysname AR1 [AR1]int g0/0/0 [AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 [AR1-GigabitEthernet0/0/0]int g0/0/1 [AR1-GigabitEthernet0/0/1]ip add 12.1.1.1 24 [AR1-GigabitEthernet0/0/1]q [AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
AR2：
<Huawei>system-view [Huawei]sysname AR2 [AR2]int g0/0/0 [AR2-GigabitEthernet0/0/0]ip add 12.1.1.2 24 [AR2-GigabitEthernet0/0/0]q [AR2]ip route-static 0.0.0.0 0.0.0.0 12.1.1.1
>>>此時：

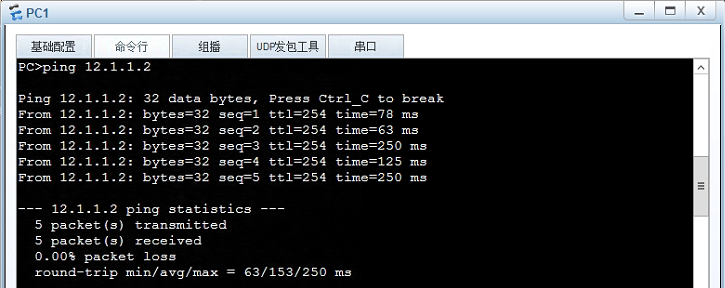

? PC1 PING AR2，網路是通的：

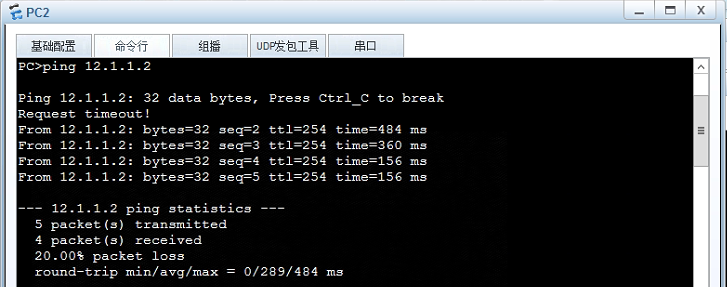

? PC2 PING AR2，網路也是通的：
5.3、靜態NAT配置
AR1：
? 注：在公網的一端配置，
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]nat static global 12.1.1.12 inside 192.168.1.2
[AR1-GigabitEthernet0/0/1]nat static global 12.1.1.13 inside 192.168.1.3
[AR1-GigabitEthernet0/0/1]q

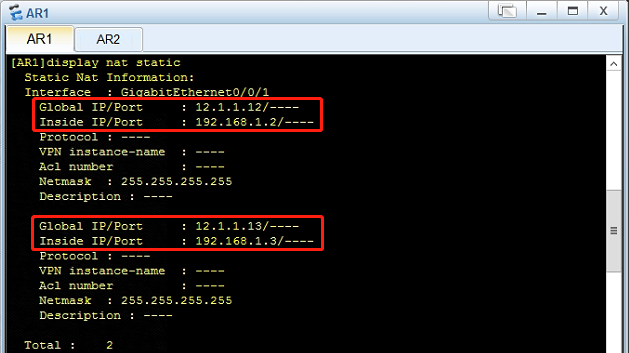

[AR1]display nat static
>>>此時：
? PC1和PC2 PING AR2都是通的，但是如何證明內網地址轉換外網地址來訪問AR2了呢？可以使用以下命令查看內網地址轉換外網地址的程序：

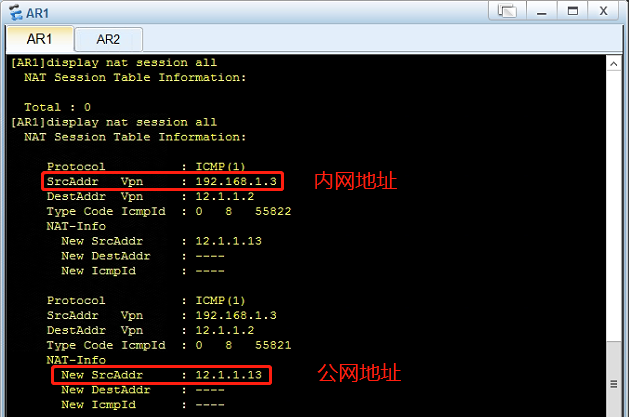

[AR1]display nat session all
? 在AR1上輸入display nat session all，使用PC2 PING AR2，由于模擬器慢的原因，在出現"Total ： 0"之后，再次輸入display nat session all命令即可看到程序：
