angr_ctf——從0學習angr（一）：angr簡介與核心概念

我在學習angr時，先是閱讀了開發者發布在IEEE上的論文IEEE Xplore Full-Text PDF:該文章講述了自動化漏洞挖掘的背景和方法，并對angr的架構和核心模塊進行了介紹，非常經典值得一讀，

而后，我閱讀了angr官方檔案和API檔案，對angr有了總體的、暈暈乎乎的了解，最后，我發現了github上的專案angr_ctf，并使用該專案在解題程序中不斷補充、修正我對angr的了解，以下是涉及的相關連接，你可能用得上：

angr官方檔案README - angr Documentation

angr的API檔案angr API documentation — angr 9.2.26 documentation

angr_ctf專案GitHub - jakespringer/angr_ctf

本系列教程是angr的入門教程，將通過做angr_ctf中的題目的形式來介紹angr，在每篇開頭會先介紹該篇所寫題目時要用到的知識，并且盡量進行詳細的補充和擴展，以便于你了解angr是一個多么偉大的專案，觀點均來自作者的論文、angr官方檔案以及本人在實踐時的思考，

angr和angr_ctf簡介

angr是一個支持多處理架構的用于二進制檔案分析的工具包，它提供了動態符號執行的能力以及多種靜態分析的能力，專案創建的初衷，是為了整合此前多種二進制分析方式的優點，并開發一個平臺，以供二進制分析人員比較不同二進制分析方式的優劣，并根據自身需要開發新的二進制分析系統和方式，

也正是因為angr是一個二進制檔案分析的工具包，因此它可以被使用者擴展，用于自動化逆向工程、漏洞挖掘等多個方面，

angr_ctf則是一個專門針對angr的專案，里面有17個angr相關的題目，這些題目只有一個唯一的要求：你需要找出能夠使程式輸出“Good Job”的輸入，這也是符號執行常見的應用場景，

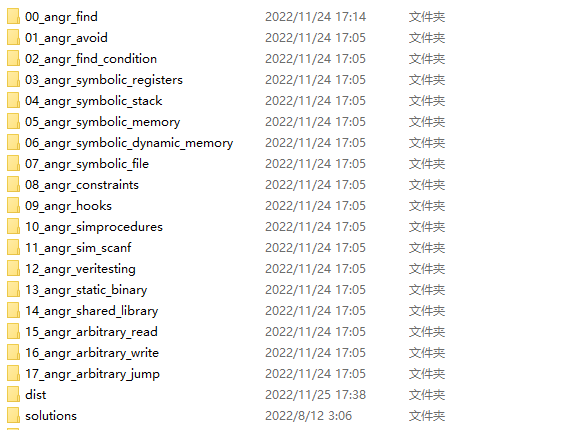

專案中序號開頭的檔案夾里面是題目的原始碼和題解，

dist中保存了各個題目編譯后的可執行檔案，均是ELF-32bit

solutions中集合了所有題目的題解，也是所有序號開頭檔案夾的合集，題解檔案solve包含完整題解，而scaffold則是待填充的題解，需要使用者根據程式在“？？？”處填入合適的內容，

angr核心概念

頂層介面

Project類是angr的主類，也是angr的開始，通過初始化該類的物件，可以將你想要分析的二進制檔案加載進來，就像這樣：

import angr
p = angr.Project('/bin/true')

引數為待分析的檔案路徑，它是唯一必須傳入的引數，此外還有一個比較常用的引數load-options，它指明加載的方式，如下：

使用angr時最重要的就是效率問題，少加載一些無關結果的庫能夠提升angr的效率，如下：

import angr
p = angr.Project('/bin/true', auto_load_libs=False)

任何附加的引數都會被傳遞到angr的加載器，即CLE.loader中（CLE 即 CLE Loads Everything的縮寫）

Project類中有許多方法和屬性，例如加載的檔案名、架構、程式入口點、大小端等等：

>>> print(p.arch, hex(p.entry), p.filename, p.arch.bits, p.arch.memory_endness )
<Arch AMD64 (LE)> 0x4023c0 /bin/true 64 Iend_LE

狀態State

Project實際上只是將二進制檔案加載進來了，要執行它，實際上是對SimState物件進行操作，它是程式的狀態，用docker來比喻，Project相當于開發環境，State則是使用開發環境制作的鏡像，

要創建狀態，需要使用Project物件中的factory，它還可以用于創建模擬管理器和基本塊（后面提到），如下：

init_state = p.factory.entry_state()

預設狀態有四種方式如下：

狀態包含了程式運行時的一切資訊，暫存器、記憶體的值、檔案系統以及符號變數等，這些資訊的使用等用到時再進一步說明，

entry_state和blank_state是常用的兩種方式，后者通常用于跳過一些極大降低angr效率的指令，它們間的對比如下：

>>> state = p.factory.entry_state()
>>> print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

>>> state = p.factory.blank_state(addr=0x4023c0)
>>> print(state.regs.rax, state.regs.rip)
<BV64 reg_rax_42_64{UNINITIALIZED}> <BV64 0x4023c0>

在blank_state方式中，我們仍將地址設定為程式的入口點，然而rax中的值由于沒有初始化，它現在是一個名字，也即符號變數，這是符號執行的基礎，后續在細說，

此外，可以看到暫存器中的資料型別并不是int，而是BV64，它是一個位向量（Bit Vector），有關位向量的細節之后再說，

模擬管理器（Simulation Manager）

上述方式只是預設了程式開始分析時的狀態，我們要分析程式就必須要讓它到達下一個狀態，這就需要模擬管理器的幫助（簡稱SM）.

使用以下指令能創建一個SM，它需要傳入一個state或者state的串列作為引數：

simgr  = p.factory.simgr(state)

SM中有許多串列，這些串列被稱為stash，它保存了處于某種狀態的state，stash有如下幾種：

默認情況下，state會被存放在active中，

stash中的state可以通過move()方法來轉移，將fulter_func篩選出來的state從from_stash轉移到to_stash：

simgr.move(from_stash='deadended', to_stash='more_then_50', filter_func=lambda s: '100' in s.posix.dumps(1))

stash是一個串列，可以使用python支持的方式去遍歷其中的元素，也可以使用常見的串列操作，但angr提供了一種更高級的方式，在stash名字前加上one_，可以得到stash中的第一個狀態，加上mp_，可以得到一個mulpyplexed版本的stash

此外，稍微解釋一下上面代碼中的posix.dumps：

• state.posix.dumps(0):表示到達當前狀態所對應的程式輸入
• state.posix.dumps(1):表示到達當前狀態所對應的程式輸出

上述代碼就是將deadended中輸出的字串包含'100'的state轉移到more_then_50這個stash中，

可以通過step()方法來讓處于active的state執行一個基本塊，這種操作不會改變state本身：

>>> state = p.factory.entry_state()
>>> simgr = p.factory.simgr(state)
>>> print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

>>> print(simgr.one_active)
<SimState @ 0x4023c0>

>>> simgr.step()
<SimulationManager with 1 active>
>>> print(simgr.one_active)
<SimState @ 0x529240>

>>> print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

最后也是SM最常用的技術：探索技術（explorer techniques）

可以使用explorer方法去執行某個狀態，直到找到目標指令或者active中沒有狀態為止，它有如下引數：

• find：傳入目標指令的地址或地址串列，或者一個用于判斷的函式，函式以state為形參，回傳布林值
• avoid：傳入要避免的指令的地址或地址串列，或者一個用于判斷的函式，用于減少路徑

此外還有一些搜索策略，之后會集中講解，默認使用DFS（深度優先搜索），

explorer找到的符合find的狀態會被保存在simgr.found這個串列當中，可以遍歷其中元素獲取狀態，

 符號執行

angr作為一個二進制分析的工具包，但它通常作為符號執行工具更為出名，

符號執行就是給程式傳遞一個符號而不是具體的值，讓這個符號伴隨程式運行，當碰見分支時，符號會進入哪個分支呢？

angr的回答是全都進入！angr會保存所有分支，以及分支后的所有分支，并且在分支時，保存進入該分支時的判斷條件，通常這些判斷條件時對符號的約束，

當angr運行到目標狀態時，就可以呼叫求解器對一路上收集到的約束進行求解，最終得到某個符號能夠到達當前狀態的值，

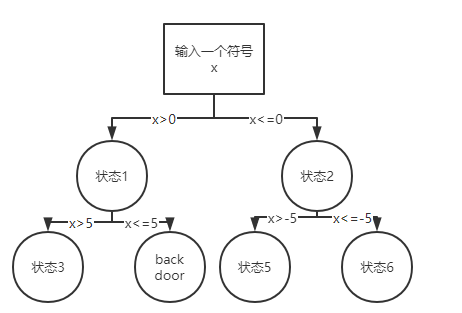

例如，程式接收一個int型別的輸入，當這個輸入大于0小于5時，就會執行某條保存在該程式中，我們希望執行的指令（例如一個后門函式backdoor），具體而言如下圖所示：

angr會沿著分支按照某種策略（默認DFS）進行狀態搜索，當達到目標狀態（也就是backdoor能夠執行的狀態），此時angr已經收集了兩個約束（x>0 以及x<=5），那么angr就通過這兩個約束對x進行求解，解出來的x值就是能夠讓程式執行backdoor的輸入，

在復雜的程式當中，從一個符號到backdoor的路徑可能十分復雜，甚至包含一些加密解密的程序，這時就是angr大顯身手的時候了，

實戰 00_angr_find

使用angr一般分為如下步驟：

1. 創建Project，預設state
2. 創建位向量和符號變數，保存在記憶體/暫存器/檔案或其他地方
3. 將state添加到SM中
4. 運行，探索滿足條件的路徑
5. 約束求解獲取執行結果

先逆向查看邏輯

程式接收一個8位元組的輸入，對它使用complex_function函式進行轉換，比較轉換后的字串是否等于JACEJGCS，現在我們要找出能夠讓程式執行puts("Good Job.")的輸入，

以下是能夠獲取結果的angr腳本：

import angr

#加載檔案，預設狀態，執行狀態
p = angr.Project('./dist/00_angr_find', auto_load_libs=False)
init_state = p.factory.entry_state()
simgr = p.factory.simgr(init_state)

#puts Good的指令地址
target = 0x08048678

#搜索能夠執行目標指令的狀態
simgr.explore(find = target)

if simgr.found:
    solution_state = simgr.found[0]
   #列印出符號條件的狀態的輸入
    print(solution_state.posix.dumps(0))

由于該題比較簡單，因此跳過了第2和第5步，

執行結果如下：

┌──(venv)─(kali?kali)-[~/angrfile]
└─$ python 00.py                                                                                                          148 ? 2 ?
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | The program is accessing register with an unspecified value. This could indicate unwanted behavior.
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | angr will cope with this by generating an unconstrained symbolic variable and continuing. You can resolve this by:
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | 1) setting a value to the initial state
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | 2) adding the state option ZERO_FILL_UNCONSTRAINED_{MEMORY,REGISTERS}, to make unknown regions hold null
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | 3) adding the state option SYMBOL_FILL_UNCONSTRAINED_{MEMORY,REGISTERS}, to suppress these messages.
WARNING | 2022-11-27 22:37:44,598 | angr.storage.memory_mixins.default_filler_mixin | Filling register edi with 4 unconstrained bytes referenced from 0x80486b1 (__libc_csu_init+0x1 in 00_angr_find (0x80486b1))
WARNING | 2022-11-27 22:37:44,601 | angr.storage.memory_mixins.default_filler_mixin | Filling register ebx with 4 unconstrained bytes referenced from 0x80486b3 (__libc_csu_init+0x3 in 00_angr_find (0x80486b3))
WARNING | 2022-11-27 22:37:46,904 | angr.storage.memory_mixins.default_filler_mixin | Filling memory at 0x7ffeff50 with 4 unconstrained bytes referenced from 0x8100000 (strcmp+0x0 in extern-address space (0x0))
b'JXWVXRKX'

事實上，上述腳本能夠解決一切有關"為了執行某條目標陳述句，我應該用怎樣的輸入”這樣的問題，是一個萬能腳本，區別在于由于程式的復雜程度和邏輯不同，耗費的時間不同，因此在解決這類問題上，撰寫angr腳本的本質是在使用angr提供的各種二進制分析方法去優化路徑，提高它的運行效率，

實戰 01_angr_avoid

這個題使用IDA打開時就很慢，在對main進行反匯編時會提示函式過大，因此直接shift+F12查找呼叫了Good的指令，發現是函式maybe_good

此外查看函式avoid_me的交叉參考

可以發現該函式被main函式呼叫了多次，應該是導致main函式過大的原因，因此要對它進行避免，也就是使用explorer的avoid的引數，

整個angr腳本如下：

import angr

p = angr.Project('./dist/01_angr_avoid')
init_state = p.factory.entry_state()
simgr = p.factory.simgr(init_state)

good = 0x080485e5
#avoid_me的函式起始的位置（并非呼叫該函式的位置，因為呼叫該函式的地方太多了）
bad = 0x080485a8
simgr.explore(find= good,avoid = bad)

if simgr.found:
    solution = simgr.found[0]
    print(solution.posix.dumps(0))else:
    raise Exception("Could not find solution")

運行結果如下：

┌──(venv)─(kali?kali)-[~/angr]
└─$ python 01.py                                                                                                            1 ? 2 ?
WARNING | 2022-11-27 22:54:49,287 | angr.storage.memory_mixins.default_filler_mixin | The program is accessing register with an unspecified value. This could indicate unwanted behavior.
WARNING | 2022-11-27 22:54:49,287 | angr.storage.memory_mixins.default_filler_mixin | angr will cope with this by generating an unconstrained symbolic variable and continuing. You can resolve this by:
WARNING | 2022-11-27 22:54:49,287 | angr.storage.memory_mixins.default_filler_mixin | 1) setting a value to the initial state
WARNING | 2022-11-27 22:54:49,287 | angr.storage.memory_mixins.default_filler_mixin | 2) adding the state option ZERO_FILL_UNCONSTRAINED_{MEMORY,REGISTERS}, to make unknown regions hold null
WARNING | 2022-11-27 22:54:49,287 | angr.storage.memory_mixins.default_filler_mixin | 3) adding the state option SYMBOL_FILL_UNCONSTRAINED_{MEMORY,REGISTERS}, to suppress these messages.
WARNING | 2022-11-27 22:54:49,288 | angr.storage.memory_mixins.default_filler_mixin | Filling register edi with 4 unconstrained bytes referenced from 0x80d4591 (__libc_csu_init+0x1 in 01_angr_avoid (0x80d4591))
WARNING | 2022-11-27 22:54:49,293 | angr.storage.memory_mixins.default_filler_mixin | Filling register ebx with 4 unconstrained bytes referenced from 0x80d4593 (__libc_csu_init+0x3 in 01_angr_avoid (0x80d4593))
WARNING | 2022-11-27 22:54:55,575 | angr.storage.memory_mixins.default_filler_mixin | Filling memory at 0x7ffeff2d with 11 unconstrained bytes referenced from 0x8197e20 (strncmp+0x0 in libc.so.6 (0x97e20))
WARNING | 2022-11-27 22:54:55,576 | angr.storage.memory_mixins.default_filler_mixin | Filling memory at 0x7ffeff50 with 4 unconstrained bytes referenced from 0x8197e20 (strncmp+0x0 in libc.so.6 (0x97e20))
b'HUJOZMYS'

實戰：02_angr_find_condition

該題邏輯和前兩題差不多，區別在于此時使用了字串“Good Job”和字串“Try again”的指令多了很多，因此需要考慮給find和avoid引數傳入函式來篩選出所有這些使用了這兩個字串的指令，

對前兩題的腳本進行如下修改：

def good(state):
    tag = b'Good' in state.posix.dumps(1)
    return True if tag else False

def bad(state):
    tag = b'Try' in state.posix.dumps(1)
    return True if tag else False

simgr.explore(find=good, avoid=bad)

上述函式使用state作為形參，在函式內部進行判斷后回傳布林值，當值為true時觸發相應的操作（find或者avoid），這樣就能篩選出所有能夠列印出字串“Good Job”和字串“Try again的狀態了，

其他說明：路徑搜索——avoid為何能提高效率

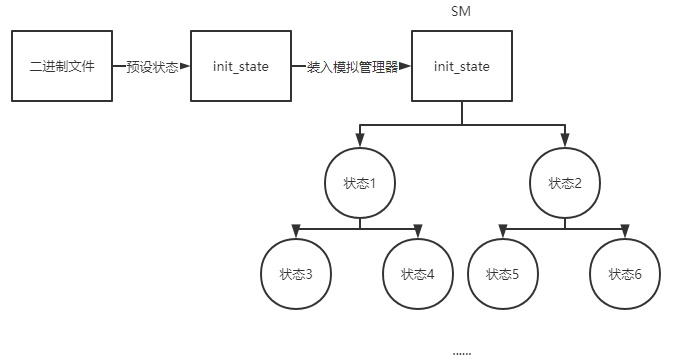

angr在模擬執行指令時，對于遇到的分支和跳轉，會全部進行保留，并且記錄用于判斷分支的條件（即約束），如下圖所示

之前說過，這些狀態都是程式運行到某些階段時的資訊，包括了記憶體、暫存器、檔案系統等多個方面，這些狀態中有滿足條件的狀態，就會被放入到found串列當中，

而在路徑搜索時，對于滿足avoid條件的狀態，則會被丟棄，也就是說，該狀態及該狀態的后續路徑都不會被進行搜索，因此簡化了angr的搜索路徑，從而提高效率，
