K8S 對集群外暴露服務有三種方式：NodePort，Ingress 和 Loadbalancer，NodePort 用于暴露 TCP 服務(4 層)，但限于對集群節點主機埠的占用，不適合大規模使用；Ingress 用于暴露 HTTP 服務(7 層)，可對域名地址做路由分發；Loadbalancer 則專屬于云服務，可動態分配公網網關，
對于私有云集群，沒有用到公有云服務，能否使用 LoadBalancer 對外暴露服務呢？
答案當然是肯定的，OpenELB 正是為裸金屬服務器提供 LoadBalancer 服務而生的！
應用安裝與配置
安裝 OpenELB
參考官方安裝檔案
$ kubectl apply -f https://raw.githubusercontent.com/openelb/openelb/master/deploy/openelb.yaml
添加 EIP 池
EIP 地址要與集群主機節點在同一網段內，且不可系結任何網卡；
apiVersion: network.kubesphere.io/v1alpha2
kind: Eip
metadata:
name: eip-sample-pool
annotations:
eip.openelb.kubesphere.io/is-default-eip: "true"
spec:
address: 192.168.0.91-192.168.0.100
protocol: layer2
interface: eth0
disable: false
配置 Service 為 LoadBalancer
把 Service 型別修改為 LoadBalancer，同時 annotations 中添加如下三行：
lb.kubesphere.io/v1alpha1: openelb
protocol.openelb.kubesphere.io/v1alpha1: layer2
eip.openelb.kubesphere.io/v1alpha2: layer2-eip
總體配置清單如下：
kind: Service
apiVersion: v1
metadata:
name: layer2-svc
annotations:
lb.kubesphere.io/v1alpha1: openelb
protocol.openelb.kubesphere.io/v1alpha1: layer2
eip.openelb.kubesphere.io/v1alpha2: layer2-eip
spec:
selector:
app: layer2-openelb
type: LoadBalancer
ports:
- name: http
port: 80
targetPort: 8080
externalTrafficPolicy: Cluster
Layer2 模式中的黑客技術
ARP 欺騙技術: 應用程式主動回復路由器 ARP 請求，讓路由器以為該應用是合法終端，從而劫持網路流量包，

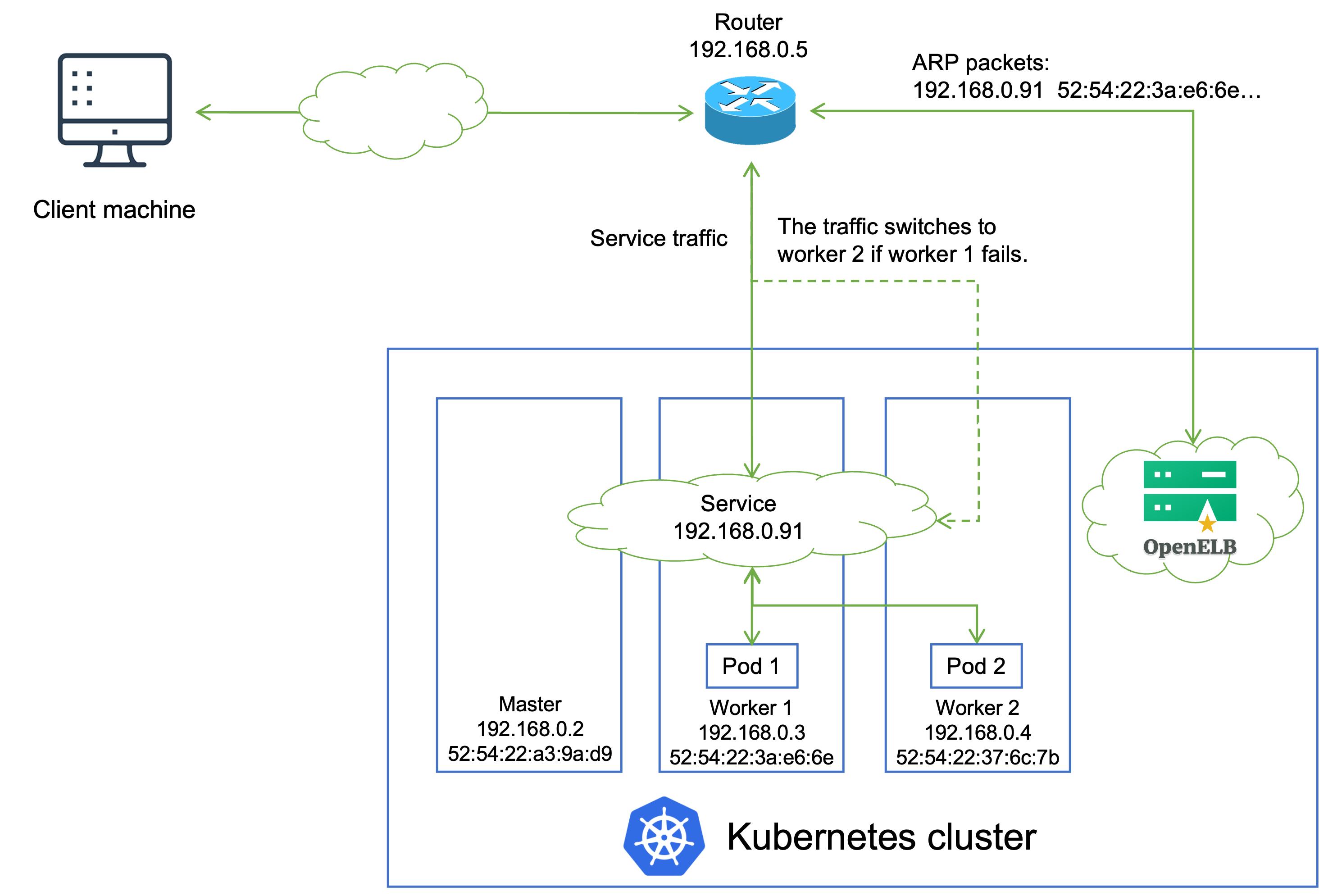

OpenELB 正是利用 ARP 欺騙技術，從而獲取路由器流量，再由 kube-proxy 將流量轉發到 Service 網路，OpenELB Layer2 模式需要配置 EIP，如上圖所示的 EIP 為 192.168.0.91，
當請求 EIP 地址時，路由器會在局域網內發起 ARP 協議廣播，哪個終端設備回應，就把資料包發送給誰；配置 EIP 時有要求，EIP 地址不能系結任何網卡，也就是說正常情況下，不會有任何物理硬體設備回應，此時的 OpenELB，就趁虛而入，捕獲到 ARP 廣播資訊后，對路由器廣播進行回應，把自己偽裝成終端設備，OpenELB 獲得流量后，再經由 kube-proxy 轉發入 Service 網路，
可以在其中一臺 Node 上面抓包看一下：
$ tcpdump -i any arp -nn -vvv | grep 192.168.0.91
17:33:01.398722 ARP, Ethernet (len 6), IPv4 (len 4), Request who-has 192.168.0.91 (ff:ff:ff:ff:ff:ff) tell 192.168.0.91, length 46
17:33:01.398793 ARP, Ethernet (len 6), IPv4 (len 4), Reply 192.168.0.91 is-at 52:54:22:3a:e6:6e, length 46
路由器的 ARP 快取每過一段時間就會失效，重新發起 ARP 協議廣播，使用 tcpdump 一直監聽就可以抓到相關的資料包，可以看到 OpenELB 回應的 MAC 地址是 Kubernetes 的其中一臺節點的 MAC 地址，
改善與建議
OpenELB Layer2 模式因其實作簡單，而且對物理硬體和網路沒有額外要求，所以實際生產中經常會用到，但目前仍存在單點故障風險，即如果 OpenELB 實體因資源不足故障，則整個對外流量將中斷，
萬幸的是 OpenELB 官方已有新的解決方案，即 Layer2 VIP 模式，該模式的使用方式可以參考官方檔案，有時間我會再寫一篇 Layer2 VIP 模式的詳細使用方案，敬請期待，
