一、DSL
1.1、DSL應用場景
? 數字用戶線路DSL是以電話線為傳輸介質的傳輸技術，
1.2、PPPoE在DSL中的應用
二、PPPoE 原理
2.1、PPPoE報文

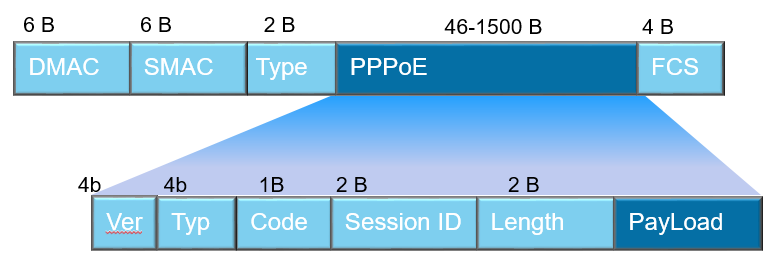

? PPPoE報文是使用Ethernet格式來進行封裝的，
2.2、PPPoE會話建立程序
2.3、PPPoE協議報文
? PPPoE通過這五種型別的報文來建立和終結PPPoE會話，
2.4、PPPoE發現階段

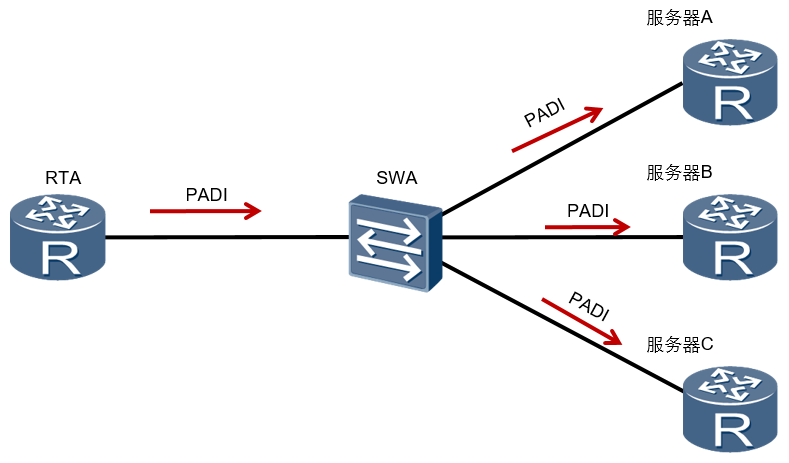

? 客戶端通過廣播發送PADI報文來發現接入服務器，

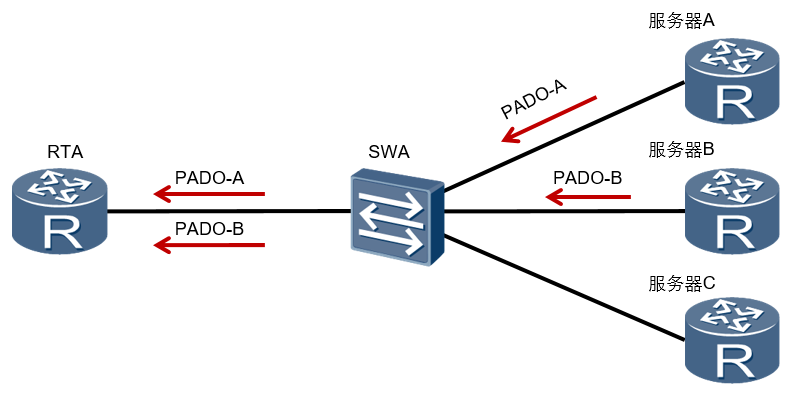

? 所有的PPPoE 服務器在收到PADI報文之后，將客戶端請求的服務與自己能夠提供的服務進行比較，如果可以提供，則單播回復PADO報文，

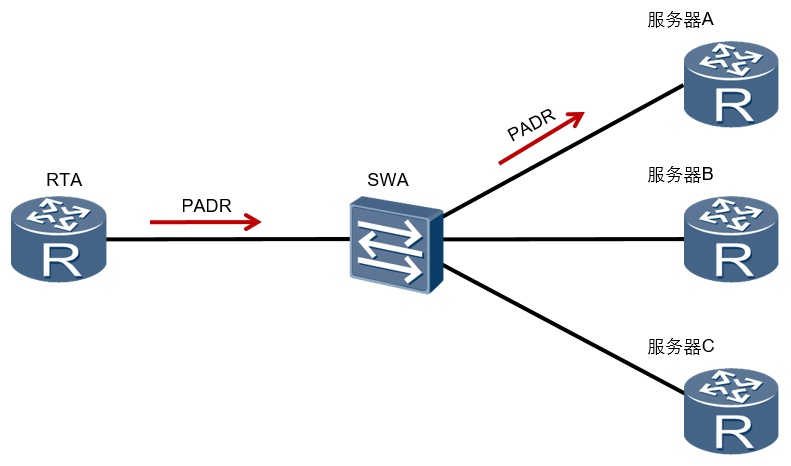

? PPPoE客戶端選擇最先收到的PADO報文對應的PPPoE服務器，并單播發送一個PADR報文，
? PPPoE服務器生成唯一的PPPoE Session ID，并發送PADS報文給客戶端，會話建立成功，
2.5、PPPoE會話階段

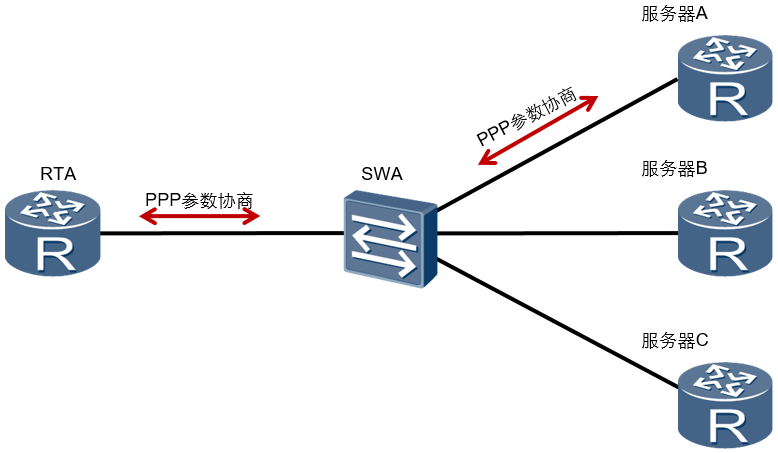

? PPPoE會話上的PPP協商和普通的PPP協商方式一致，分為LCP、認證、NCP三個階段，
? PPPoE會話的PPP協商成功后，就可以傳輸PPP資料，
2.6、PPPoE會話終結

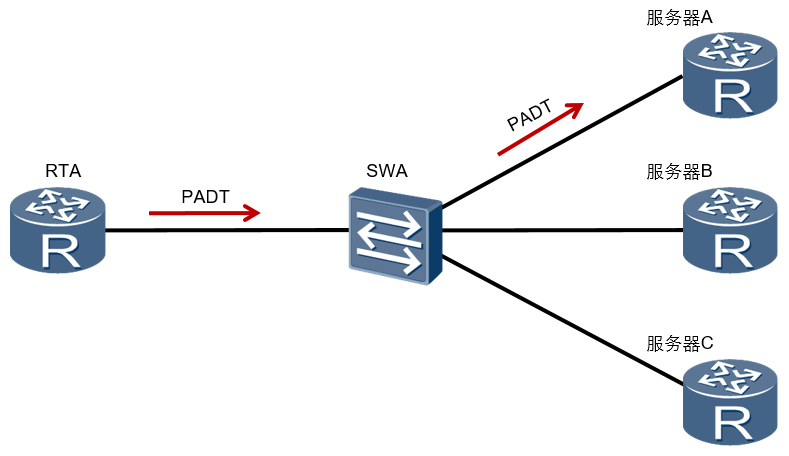

? PADT報文用于通知對端PPPoE會話結束，

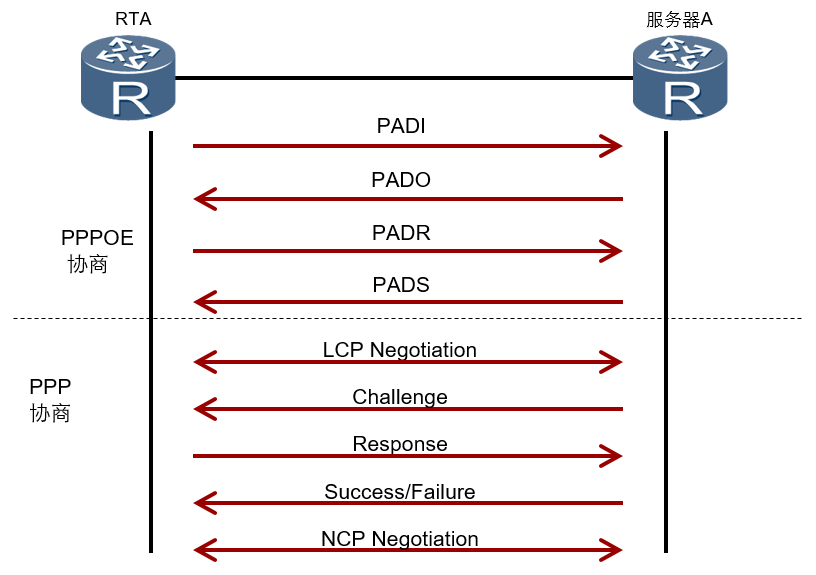

2.7、PPPoE會話建立程序
三、PPPoE 配置
3.1、PPPoE 客戶端配置
3.2、PPPoE 服務器配置
3.3、配置驗證

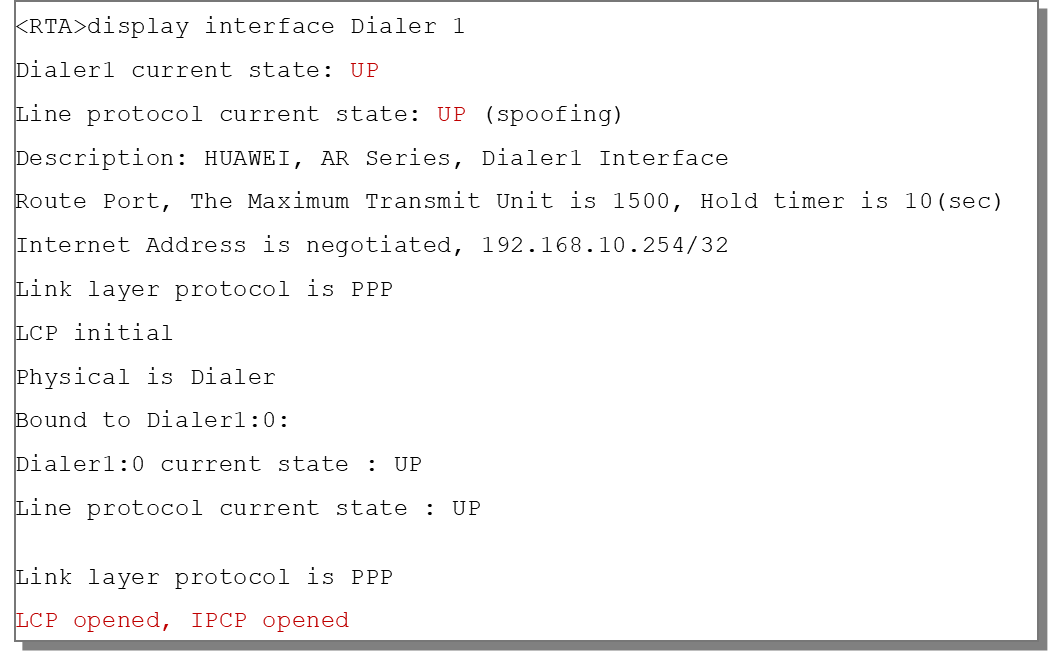

四、PPPoE 實驗
4.1、拓撲圖

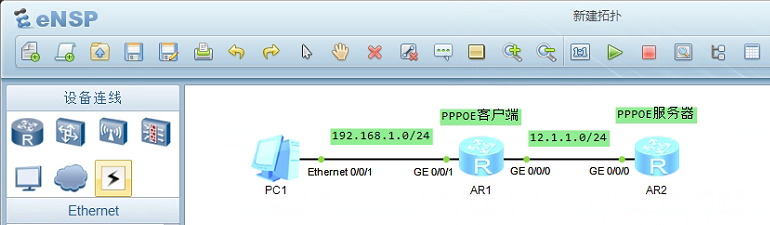

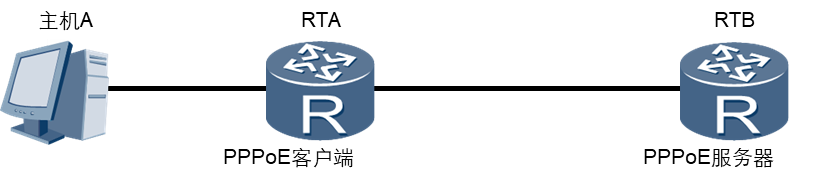

? 分別在路由器中拖出2臺AR2220、終端中拖出1臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，將PC1的IP地址配置為192.168.1.2/24，網關配置為192.168.1.1，
4.2、配置
AR2：

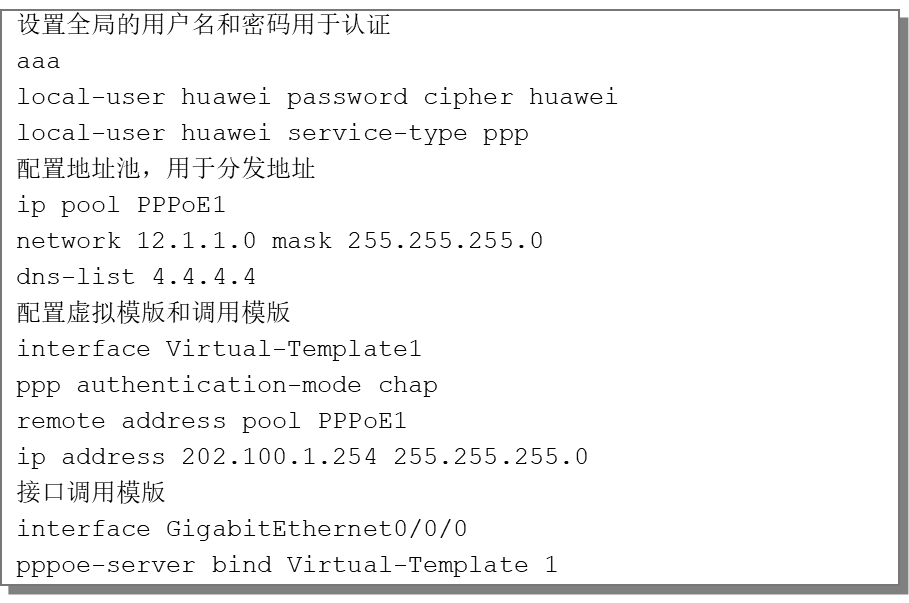

<Huawei>system-view [Huawei]sysname AR2 [AR2]ip pool pppoe1 --創建地址池用來為客戶端分配地址 [AR2-ip-pool-pppoe1]network 12.1.1.0 mask 255.255.255.0 [AR2-ip-pool-pppoe1]gateway-list 12.1.1.2 [AR2-ip-pool-pppoe1]dns-list 4.4.4.4 [AR2-ip-pool-pppoe1]q [AR2]aaa --在AAA下配置認證方案和創建用于認證的賬號 [AR2-aaa]local-user huawei password cipher huawei --添加配置PPPoE Client的用戶名和密碼 [AR2-aaa]local-user huawei service-type ppp --配置PPPoE Client的接入型別 [AR2-aaa]q [AR2]interface Virtual-Template 1 --配置虛擬介面模板 [AR2-Virtual-Template1]ip add 12.1.1.2 255.255.255.0 [AR2-Virtual-Template1]remote address pool pppoe1 --配置為PPPoE Client指定IP地址池 [AR2-Virtual-Template1]ppp authentication-mode chap --配置虛擬介面模板的PPP認證方式 [AR2-Virtual-Template1]q [AR2]int g0/0/0 [AR2-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1 --介面上開啟PPPOE服務器的功能 [AR2-GigabitEthernet0/0/0]q [AR2]ip route-static 0.0.0.0 0.0.0.0 Virtual-Template 1
AR1：
<Huawei>system-view [Huawei]sysname AR1
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.1.1 24
[AR1-GigabitEthernet0/0/1]q
[AR1]dialer-rule [AR1-dialer-rule]dialer-rule 1 ip permit --配置撥號規則，IP流量觸發PPP撥號， [AR1-dialer-rule]q

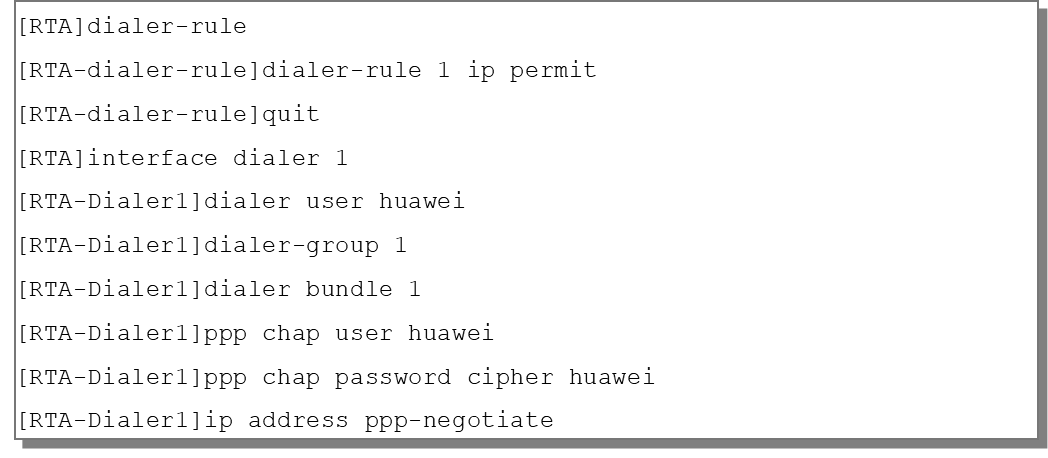

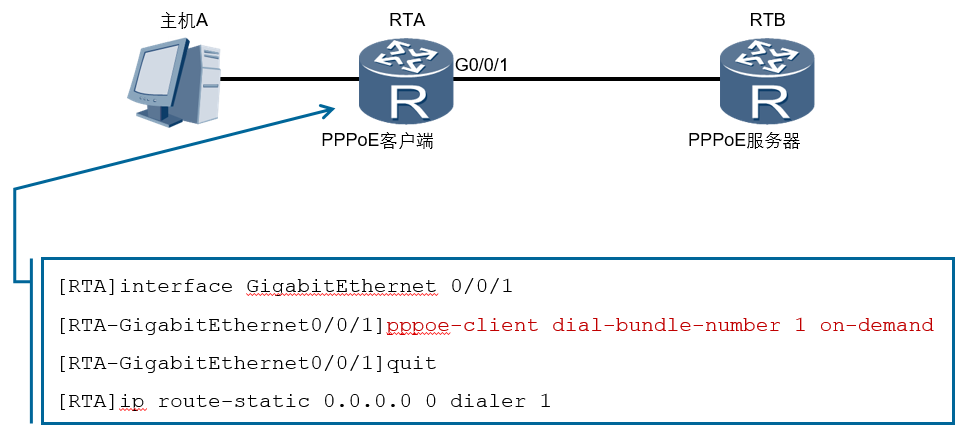

[AR1]int Dialer 1 --配置撥號介面1 [AR1-Dialer1]ip address ppp-negotiate --配置IP地址采用PPP協商方式獲取，即通過服務器的地址池分配， [AR1-Dialer1]ppp chap user huawei --配置被認證方的chap賬號 [AR1-Dialer1]ppp chap password cipher huawei --配置chap密碼 [AR1-Dialer1]dialer user huawei --配置撥號用戶，這個是非按需撥號時要配置， [AR1-Dialer1]dialer-group 1 [AR1-Dialer1]dialer bundle 2 --配置撥號捆綁的編號2，2要和下面介面的的配置對應， [AR1-Dialer1]q [AR1]int g0/0/0 [AR1-GigabitEthernet0/0/0]pppoe-client dial-bundle-number 2 on-demand --在以太網介面上啟用PPPoE Client功能 [AR1-GigabitEthernet0/0/0]q [AR1]ip route-static 0.0.0.0 0.0.0.0 Dialer 1 --配置用于上網的默認路由，注意出口是撥號介面Dialer1，
[AR1]ping 12.1.1.2

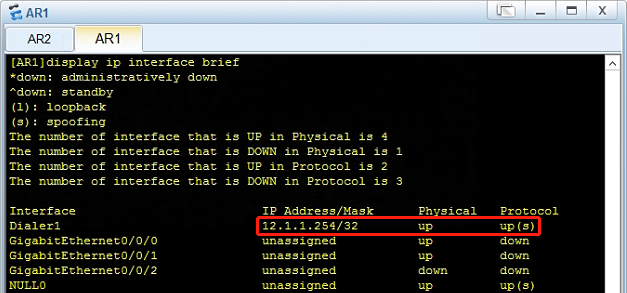

[AR1]display ip interface brief

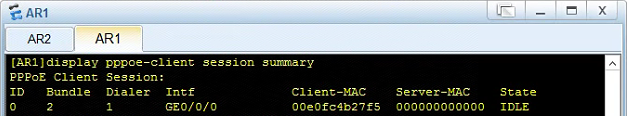

[AR1]display pppoe-client session summary
[AR1]int Dialer 1
[AR1-Dialer1]mtu 1492 --修改MTU為1500-8=1492，1500是以太網最大傳輸單元，8是PPP頭部長度，

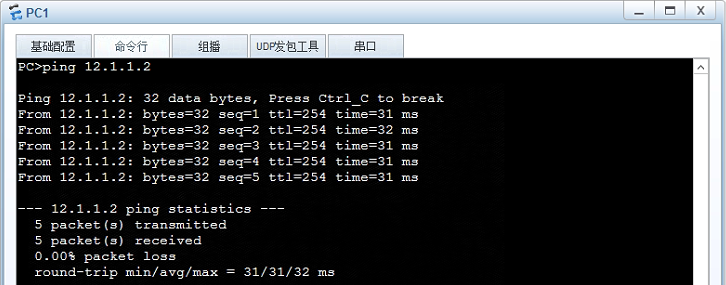

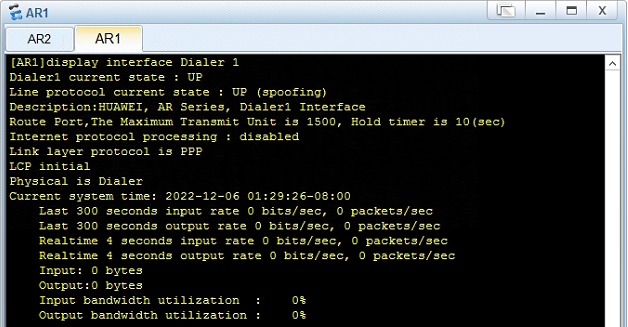

? 此時，PC1 PING AR2，網路是通的，說明已可以正常上網：
