《UnityShader入門精要》 漫反射部分代碼及詳細注釋

漫反射
漫反射計算公式 ： C diffuse = (C light · M diffuse ) max（0 , n · l ）
C light :入射光線的強度和顏色
M diffuse : 材質的漫反射系數 物體本色
n : 法線單位向量
l : 光源單位向量
逐頂點漫反射代碼 ：

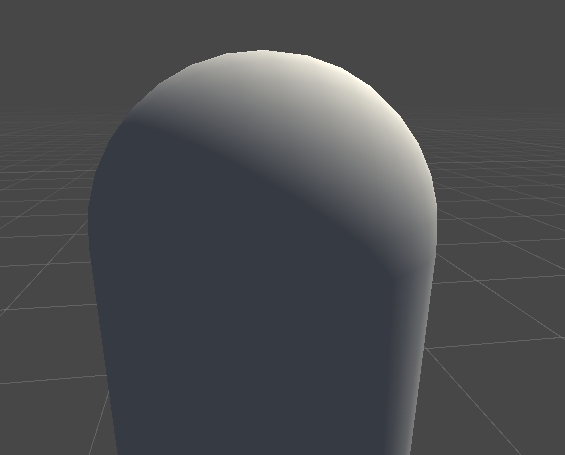

效果圖：

Shader "DiffuseVertex"
{
Properties
{
_Diffuse ("Diffuse",Color)=(1,1,1,1)
}
SubShader
{

Pass{
Tags{"LightMode" = "ForwardBase"}

CGPROGRAM

#pragma vertex vert
#pragma fragment frag

#include "Lighting.cginc"

fixed4 _Diffuse;//獲取反漫射顏色(既上面設定的物體自身顏色)

struct a2v{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f{
float4 pos : SV_POSITION;
fixed3 color : COLOR;
};
//逐頂點漫反射
v2f vert(a2v v){
v2f o;

o.pos = UnityObjectToClipPos(v.vertex);

fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;//環境光

//由于下方法線光線兩個向量點乘必須處于 同一坐標系下 所以此處將此處的頂點轉換到
//通過矩陣坐標空間轉換 以及 單位轉換 算出單位法線向量
//unity_WorldToObject 既 _World2Object 變換矩陣 可將模型空間轉換到世界空間
//通過調換順序已達到此矩陣的轉置矩陣 注意 mul 乘法公式從左到右
//由于法線向量是個三維矢量 將變換矩陣通過 float3x3 轉成3x3矩陣
fixed3 worldNormal = normalize(mul(v.normal,(float3x3)unity_WorldToObject));

// 取得光線的單位向量
fixed3 worldLight = normalize(_WorldSpaceLightPos0.xyz); // normalize 單位化 歸一化

//通過點乘 獲得 法線與光線的夾角 saturate 只截取[0,1]范圍內 防止為負數 s
//光線的顏色*漫反射的顏色(物體本色)*光線與法線的夾角 光線照射的角度
fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal,worldLight));

//環境光與漫反射相加 得到最終的顏色
o.color = ambient + diffuse;

return o;
}
//片元著色器直接輸出
fixed4 frag(v2f i) : SV_Target{
return fixed4(i.color,1.0);
}


ENDCG
}
}
FallBack "Diffuse"
}

逐片元（像素）漫反射代碼 ：
效果圖：

Shader "DiffusePixel"
{
Properties
{
_Diffuse ("Diffuse",Color)=(1,1,1,1)
}
SubShader
{

Pass{
Tags{"LightMode" = "ForwardBase"}

CGPROGRAM

#pragma vertex vert
#pragma fragment frag

#include "Lighting.cginc"

fixed4 _Diffuse;//獲取反漫射顏色(既上面設定的物體自身顏色)

struct a2v{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f{
float4 pos : SV_POSITION;
float3 worldNormal : TEXCOORD0;
};


v2f vert(a2v v){
v2f o;

//投影矩陣 將模型空間轉換為裁切空間
o.pos = UnityObjectToClipPos(v.vertex);

//空間轉換
o.worldNormal = mul(v.normal,(float3x3)unity_WorldToObject);


//將世界空間下的法線傳遞給片元著色器
return o;
}

fixed4 frag(v2f i) : SV_Target{

fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;//環境光

//同逐頂點
fixed3 worldNormal = normalize(i.worldNormal);

//光線單位向量
fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);

//漫反射計算主體
fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal,worldLightDir));

//顏色疊加計算出最后的顏色
fixed3 color = ambient + diffuse;

//回傳
return fixed4(color,1.0);



}


ENDCG
}
}
FallBack "Diffuse"
}

半蘭伯特公式 像素漫反射：

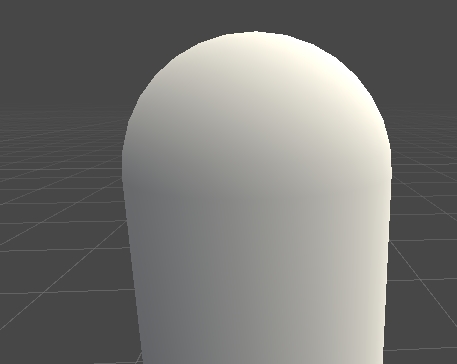

效果圖：

Shader "HalfLambert"
{
Properties
{
_Diffuse ("Diffuse",Color)=(1,1,1,1)
}
SubShader
{

Pass{
Tags{"LightMode" = "ForwardBase"}

CGPROGRAM

#pragma vertex vert
#pragma fragment frag

#include "Lighting.cginc"

fixed4 _Diffuse;//獲取反漫射顏色(既上面設定的物體自身顏色)

struct a2v{
float4 vertex : POSITION;
float3 normal : NORMAL;
};
struct v2f{
float4 pos : SV_POSITION;
float3 worldNormal : TEXCOORD0;
};


v2f vert(a2v v){
v2f o;

//投影矩陣 將模型空間轉換為裁切空間
o.pos = UnityObjectToClipPos(v.vertex);

//空間轉換
o.worldNormal = mul(v.normal,(float3x3)unity_WorldToObject);


//將世界空間下的法線傳遞給片元著色器
return o;
}

fixed4 frag(v2f i) : SV_Target{

fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;//環境光

//同逐頂點
fixed3 worldNormal = normalize(i.worldNormal);

//光線單位向量
fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);

//漫反射計算主體
//fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal,worldLightDir));
//利用半蘭伯特公示計算 原理是將原來的max控制最低值的方法給取消
//取代為將值變為原來的一半 原[-1,1] 乘上0.5得 [-0.5,0.5] 最后加上0.5 得 [0,1] 因此稱為半蘭伯特
//通過這種方法 能夠使背光面也會有光線明暗過渡 而不是如同一張紙一樣呈現出一個顏色
fixed halfLambert = dot(worldNormal,worldLightDir) * 0.5 + 0.5;

fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * halfLambert;



//顏色疊加計算出最后的顏色
fixed3 color = ambient + diffuse;

//回傳
return fixed4(color,1.0);
}
ENDCG
}
}
FallBack "Diffuse"
}

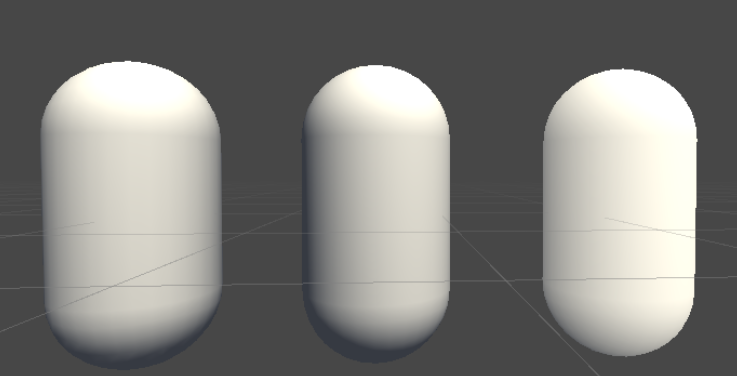

三種型別的漫反射反射：
