前言

Kubernetes 中大量用到了證書, 比如 ca證書、以及 kubelet、apiserver、proxy、etcd等組件，還有 kubeconfig 檔案，

如果證書過期，輕則無法登錄 Kubernetes 集群，重則整個集群例外，

為了解決證書過期的問題，一般有以下幾種方式：

大幅延長證書有效期，短則 10年，長則 100 年；
證書快過期是自動輪換，如 Rancher 的 K3s，RKE2 就采用這種方式；
增加證書過期的監控，便于提早發現證書過期問題并人工介入

本次主要介紹關于 Kubernetes 集群證書過期的監控，這里提供 3 種監控方案：

使用 Blackbox Exporter 通過 Probe 監控 Kubernetes apiserver 證書過期時間；
使用 kube-prometheus-stack 通過 apiserver 和 kubelet 組件監控獲取相關證書過期時間;
使用 enix 的 x509-certificate-exporter監控集群所有node的 /etc/kubernetes/pki 和 /var/lib/kubelet 下的證書以及 kubeconfig 檔案

方案一: Blackbox Exporter 監控 Kubernetes apiserver 證書過期時間

Blackbox Exporter 用于探測 HTTPS、HTTP、TCP、DNS、ICMP 和 grpc 等 Endpoint，在你定義 Endpoint 后，Blackbox Exporter 會生成指標，可以使用 Grafana 等工具進行可視化，Blackbox Exporter 最重要的功能之一是測量 Endpoint 的可用性，

當然, Blackbox Exporter 探測 HTTPS 后就可以獲取到證書的相關資訊, 就是利用這種方式實作對 Kubernetes apiserver 證書過期時間的監控.

配置步驟

調整 Blackbox Exporter 的配置, 增加 insecure_tls_verify: true, 如下:
重啟 blackbox exporter: kubectl rollout restart deploy ...
增加對 Kubernetes APIServer 內部端點https://kubernetes.default.svc.cluster.local/readyz的監控.

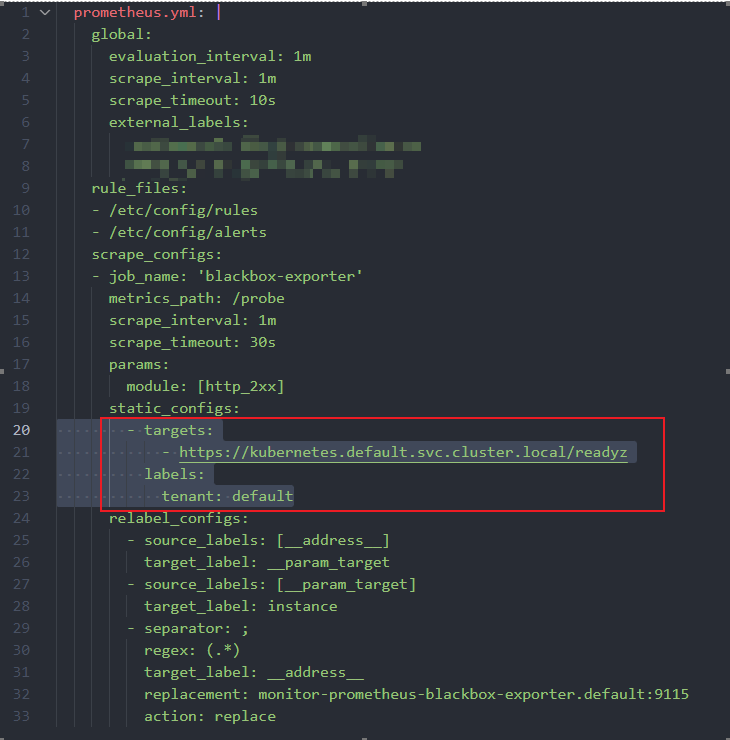

1. 如果你沒有使用 Prometheus Operator, 使用的是原生的 Prometheus, 則需要修改 Prometheus 組態檔的 configmap 或 secret, 添加 scrape config, 示例如下:
2. 如果在使用 Prometheus Operator, 則可以增加如下 Probe CRD, Prometheus Operator 會自動將其轉換并 merge 到 Prometheus 中.

apiVersion: monitoring.coreos.com/v1
kind: Probe
metadata:
  name: kubernetes-apiserver
spec:
  interval: 60s
  module: http_2xx
  prober:
    path: /probe
    url: monitor-prometheus-blackbox-exporter.default.svc.cluster.local:9115
  targets:
    staticConfig:
      static:
      - https://kubernetes.default.svc.cluster.local/readyz

最后, 可以增加 Prometheus 告警 Rule, 這里就直接用 Prometheus Operator 創建 PrometheusRule CRD 做示例了, 示例如下:

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  name: prometheus-blackbox-exporter
spec:
  groups:
  - name: prometheus-blackbox-exporter
    rules:
    - alert: BlackboxSslCertificateWillExpireSoon
      expr: probe_ssl_earliest_cert_expiry - time() < 86400 * 30
      for: 0m
      labels:
        severity: warning
    - alert: BlackboxSslCertificateWillExpireSoon
      expr: probe_ssl_earliest_cert_expiry - time() < 86400 * 14
      for: 0m
      labels:
        severity: critical
    - alert: BlackboxSslCertificateExpired
      annotations:
        description: |-
          SSL certificate has expired already
            VALUE = https://www.cnblogs.com/east4ming/archive/2022/12/08/{{ $value }}
            LABELS = {{ $labels }}
        summary: SSL certificate expired (instance {{ $labels.instance }})
      expr: probe_ssl_earliest_cert_expiry - time() <= 0
      for: 0m
      labels:
        severity: emergency

效果

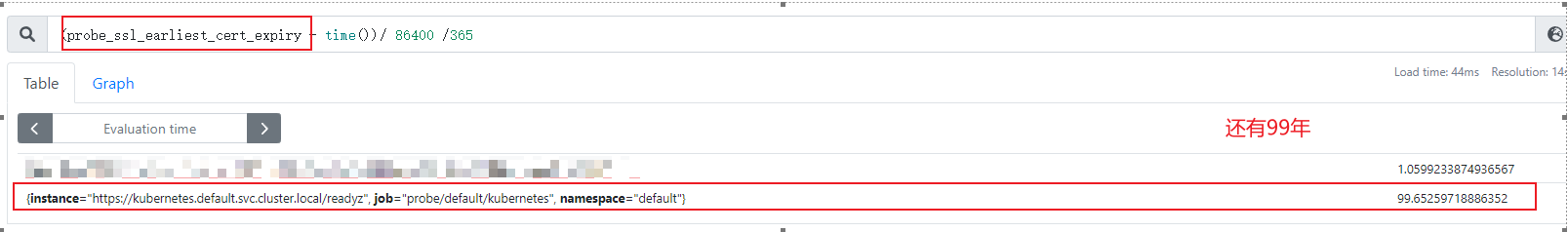

Probe 查詢證書過期時間

方案二: kube-prometheus-stack 通過 apiserver 和 kubelet 組件監控證書過期時間

這里可以參考我的文章:Prometheus Operator 與 kube-prometheus 之二 - 如何監控 1.23+ kubeadm 集群, 安裝完成后, 開箱即用.

開箱即用內容包括:

抓取 apiserver 和 kubelet 指標;(即 serviceMonitor)
配置證書過期時間的相關告警; (即 PrometheusRule)

這里用到的指標有:

apiserver
1. apiserver_client_certificate_expiration_seconds_count
2. apiserver_client_certificate_expiration_seconds_bucket
kubelet
1. kubelet_certificate_manager_client_expiration_renew_errors
2. kubelet_server_expiration_renew_errors
3. kubelet_certificate_manager_client_ttl_seconds
4. kubelet_certificate_manager_server_ttl_seconds

監控效果

對應的 Prometheus 告警規則如下:

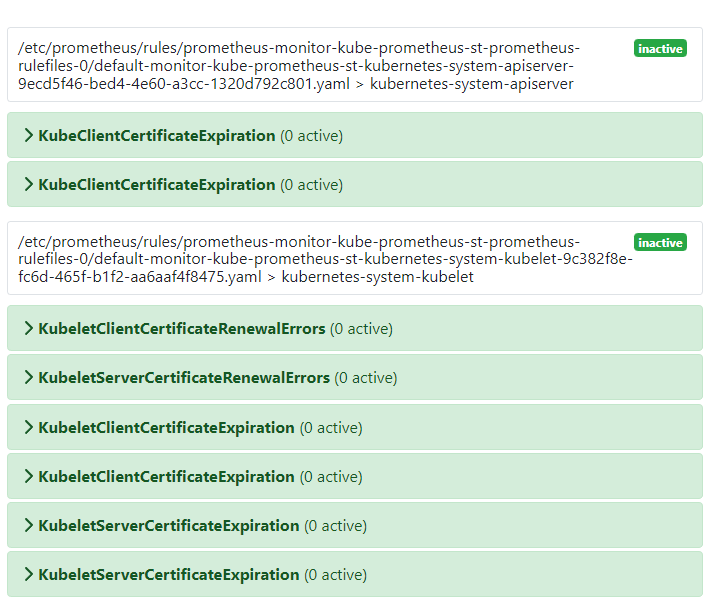

證書過期時間相關 PrometheusRule

方案三: 使用 enix 的 x509-certificate-exporter

監控手段

該 Exporter 是通過監控集群所有node的指定目錄或 path 下的證書檔案以及 kubeconfig 檔案來獲取證書資訊.

如果是使用 kubeadm 搭建的 Kubernetes 集群, 則可以監控如下包含證書的檔案和 kubeconfig:

watchFiles:
- /var/lib/kubelet/pki/kubelet-client-current.pem
- /etc/kubernetes/pki/apiserver.crt
- /etc/kubernetes/pki/apiserver-etcd-client.crt
- /etc/kubernetes/pki/apiserver-kubelet-client.crt
- /etc/kubernetes/pki/ca.crt
- /etc/kubernetes/pki/front-proxy-ca.crt
- /etc/kubernetes/pki/front-proxy-client.crt
- /etc/kubernetes/pki/etcd/ca.crt
- /etc/kubernetes/pki/etcd/healthcheck-client.crt
- /etc/kubernetes/pki/etcd/peer.crt
- /etc/kubernetes/pki/etcd/server.crt
watchKubeconfFiles:
- /etc/kubernetes/admin.conf
- /etc/kubernetes/controller-manager.conf
- /etc/kubernetes/scheduler.conf

安裝配置

編輯 values.yaml:

kubeVersion: ''
extraLabels: {}
nameOverride: ''
fullnameOverride: ''
imagePullSecrets: []
image:
  registry: docker.io
  repository: enix/x509-certificate-exporter
  tag:
  pullPolicy: IfNotPresent
psp:
  create: false
rbac:
  create: true
  secretsExporter:
    serviceAccountName:
    serviceAccountAnnotations: {}
    clusterRoleAnnotations: {}
    clusterRoleBindingAnnotations: {}
  hostPathsExporter:
    serviceAccountName:
    serviceAccountAnnotations: {}
    clusterRoleAnnotations: {}
    clusterRoleBindingAnnotations: {}
podExtraLabels: {}
podAnnotations: {}
exposePerCertificateErrorMetrics: false
exposeRelativeMetrics: false
metricLabelsFilterList: null
secretsExporter:
  enabled: true
  debugMode: false
  replicas: 1
  restartPolicy: Always
  strategy: {}
  resources:
    limits:
      cpu: 200m
      memory: 150Mi
    requests:
      cpu: 20m
      memory: 20Mi
  nodeSelector: {}
  tolerations: []
  affinity: {}
  podExtraLabels: {}
  podAnnotations: {}
  podSecurityContext: {}
  securityContext:
    runAsUser: 65534
    runAsGroup: 65534
    readOnlyRootFilesystem: true
    capabilities:
      drop:
        - ALL
  secretTypes:
    - type: kubernetes.io/tls
      key: tls.crt
  includeNamespaces: []
  excludeNamespaces: []
  includeLabels: []
  excludeLabels: []
  cache:
    enabled: true
    maxDuration: 300
hostPathsExporter:
  debugMode: false
  restartPolicy: Always
  updateStrategy: {}
  resources:
    limits:
      cpu: 100m
      memory: 40Mi
    requests:
      cpu: 10m
      memory: 20Mi
  nodeSelector: {}
  tolerations: []
  affinity: {}
  podExtraLabels: {}
  podAnnotations: {}
  podSecurityContext: {}
  securityContext:
    runAsUser: 0
    runAsGroup: 0
    readOnlyRootFilesystem: true
    capabilities:
      drop:
        - ALL
  watchDirectories: []
  watchFiles: []
  watchKubeconfFiles: []
  daemonSets:
    cp:
      nodeSelector:
        node-role.kubernetes.io/master: ''
      tolerations:
        - effect: NoSchedule
          key: node-role.kubernetes.io/master
          operator: Exists
      watchFiles:
        - /var/lib/kubelet/pki/kubelet-client-current.pem
        - /etc/kubernetes/pki/apiserver.crt
        - /etc/kubernetes/pki/apiserver-etcd-client.crt
        - /etc/kubernetes/pki/apiserver-kubelet-client.crt
        - /etc/kubernetes/pki/ca.crt
        - /etc/kubernetes/pki/front-proxy-ca.crt
        - /etc/kubernetes/pki/front-proxy-client.crt
        - /etc/kubernetes/pki/etcd/ca.crt
        - /etc/kubernetes/pki/etcd/healthcheck-client.crt
        - /etc/kubernetes/pki/etcd/peer.crt
        - /etc/kubernetes/pki/etcd/server.crt
      watchKubeconfFiles:
        - /etc/kubernetes/admin.conf
        - /etc/kubernetes/controller-manager.conf
        - /etc/kubernetes/scheduler.conf
    nodes:
      watchFiles:
        - /var/lib/kubelet/pki/kubelet-client-current.pem
        - /etc/kubernetes/pki/ca.crt
rbacProxy:
  enabled: false
podListenPort: 9793
hostNetwork: false
service:
  create: true
  port: 9793
  annotations: {}
  extraLabels: {}
prometheusServiceMonitor:
  create: true
  scrapeInterval: 60s
  scrapeTimeout: 30s
  extraLabels: {}
  relabelings: {}
prometheusPodMonitor:
  create: false
prometheusRules:
  create: true
  alertOnReadErrors: true
  readErrorsSeverity: warning
  alertOnCertificateErrors: true
  certificateErrorsSeverity: warning
  certificateRenewalsSeverity: warning
  certificateExpirationsSeverity: critical
  warningDaysLeft: 30
  criticalDaysLeft: 14
  extraLabels: {}
  alertExtraLabels: {}
  rulePrefix: ''
  disableBuiltinAlertGroup: false
  extraAlertGroups: []
extraDeploy: []

通過 Helm Chart 安裝:

helm repo add enix https://charts.enix.io
helm install x509-certificate-exporter enix/x509-certificate-exporter

通過這個 Helm Chart 也會自動安裝:

ServiceMonitor
PrometheusRule

其監控指標為:

x509_cert_not_after

監控效果

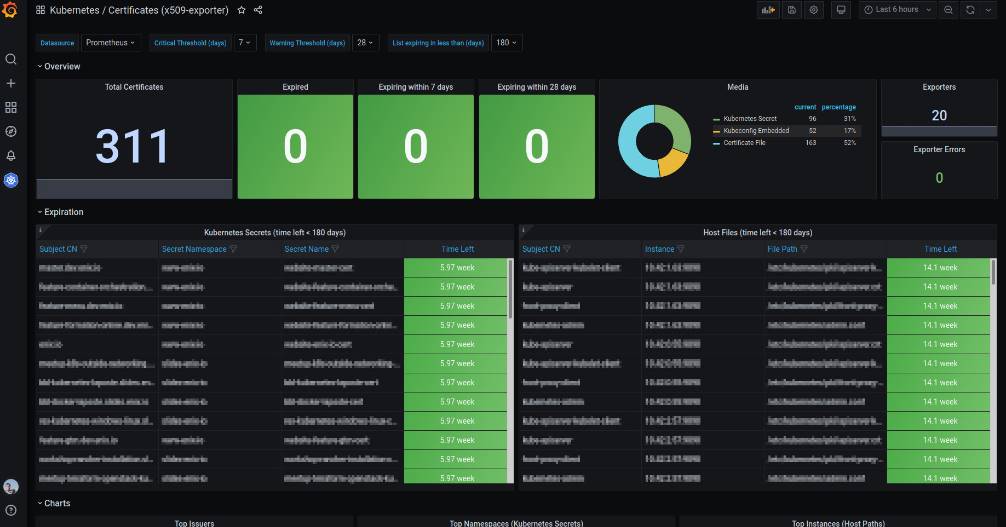

該 Exporter 還提供了一個比較花哨的 Grafana Dashboard, 如下:

x509 Exporter Grafana Dashboard

Alert Rules 如下:

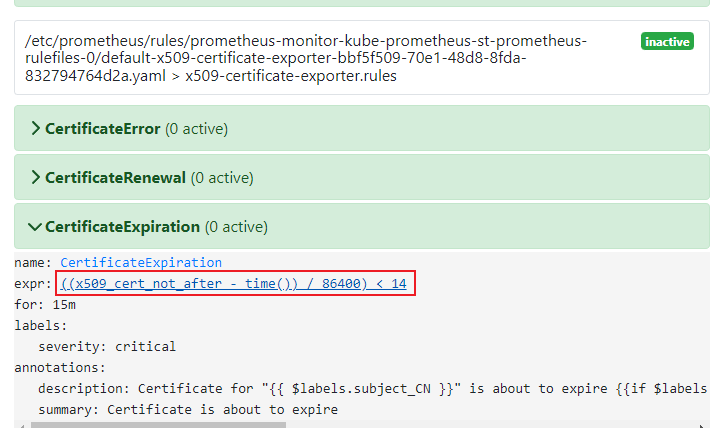

x509 Exporter Prometheus Rule

總結

為了監控 Kubernetes 集群的證書過期時間, 我們提供了 3 種方案, 各有優劣:

使用 Blackbox Exporter 通過 Probe 監控 Kubernetes apiserver 證書過期時間；
1. 優勢: 實作簡單;
2. 劣勢: 只能監控 https 的證書;
使用 kube-prometheus-stack 通過 apiserver 和 kubelet 組件監控獲取相關證書過期時間;
1. 優勢: 開箱即用, 安裝 kube-prometheus-stack 后無需額外安裝其他 exporter
2. 劣勢: 只能監控 apiserver 和 kubelet 的證書;
使用 enix 的 x509-certificate-exporter監控集群所有node的 /etc/kubernetes/pki 和 /var/lib/kubelet 下的證書以及 kubeconfig 檔案
1. 優勢: 可以監控所有 node, 所有 kubeconfig 檔案, 以及所有 tls 格式的 secret 證書, 如果要監控 Kubernetes 集群以外的證書, 也可以如法炮制; 范圍廣而全;
2. 需要額外安裝: x509-certificate-exporter, 對應有 1 個 Deployment 和多個 DaemonSet, 對 Kubernetes 集群的資源消耗不少.

可以根據您的實際情況靈活進行選擇.

??????

???參考檔案

如何使用 Blackbox Exporter 監控 URL? - 東風微鳴技術博客 (ewhisper.cn)
Prometheus Operator 與 kube-prometheus 之二 - 如何監控 1.23+ kubeadm 集群 - 東風微鳴技術博客 (ewhisper.cn)
x509-certificate-exporter/deploy/charts/x509-certificate-exporter at master · enix/x509-certificate-exporter (github.com)

三人行, 必有我師; 知識共享, 天下為公. 本文由東風微鳴技術博客 EWhisper.cn 撰寫.
