6.6 DLX指令集的實作
這節開始將指令集相關內容，沒學過相關知識，看不太懂，就快速瀏覽一下好了，
DLX指令集包括五個部分：
1、指令獲取（IF）
IR <= MEM[PC]
NPC <= PC +4
從存盤器中獲取指令（PC為指標）并放入指令暫存器（IR），IR保存下個時鐘周期所需指令，PC值遞增4，指向下個指令地址，
2、指令解碼/暫存器獲取（ID）
指令格式是固定的，所以讀暫存器和解碼可以同時進行，這稱為固定域譯碼，
3、執行/有效地址周期（EX）
根據指令型別執行下面4個功能之一：

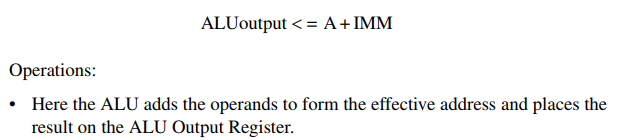

a）訪問存盤器

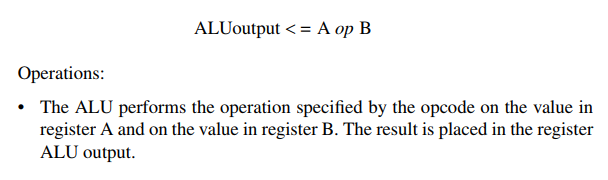

b）暫存器——暫存器ALU指令

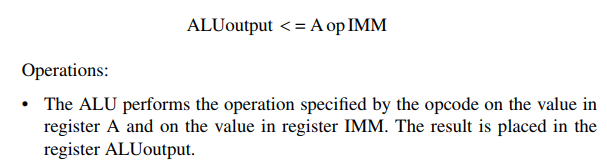

c）暫存器——立即數ALU指令

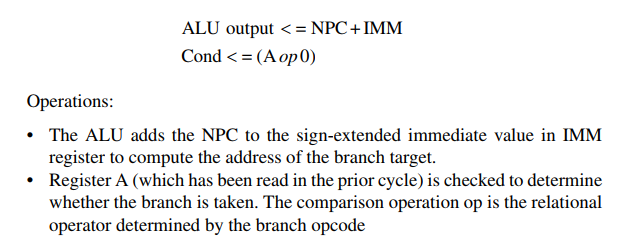

d）分支指令

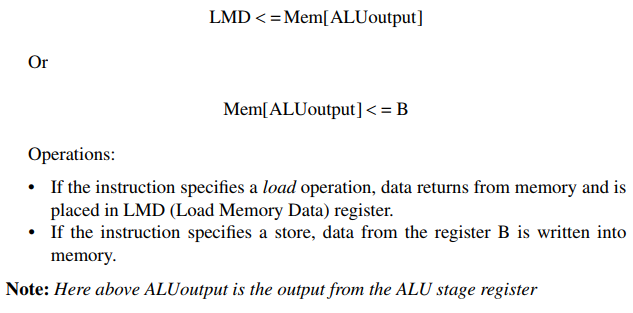

4、訪問存盤器/分支完成周期（MEM）
a）訪問暫存器

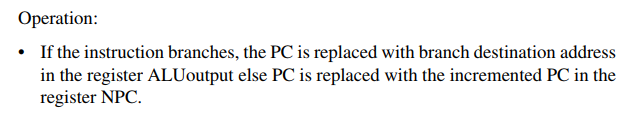

b）分支
5、寫回周期（WB）
a）暫存器——暫存器ALU指令
b）暫存器——立即數周期
c）取指令
以上操作將結果寫回入暫存器堆中，結果可能來自存盤器（LMD）或者來自于ALU，

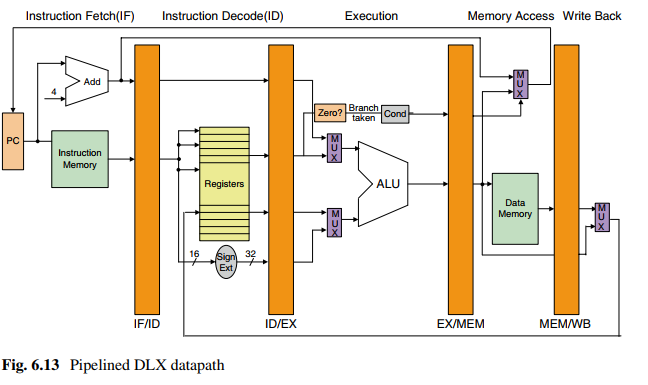

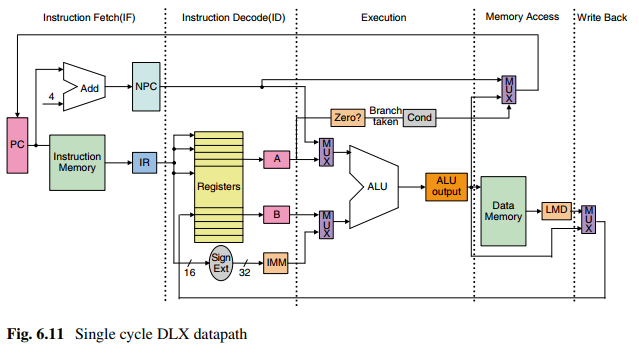

無流水線DLX資料通路上的5個步驟：

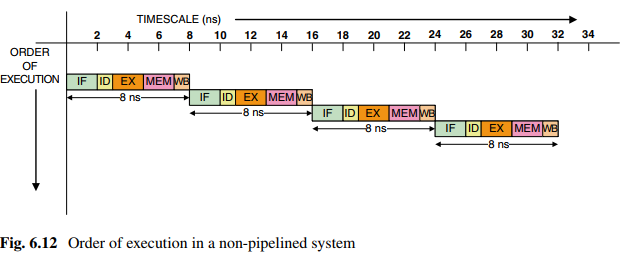

無流水線無法并行執行指令，只有當第一條指令執行完才開始執行第二條指令，
6.7 流水線對吞吐率的影響

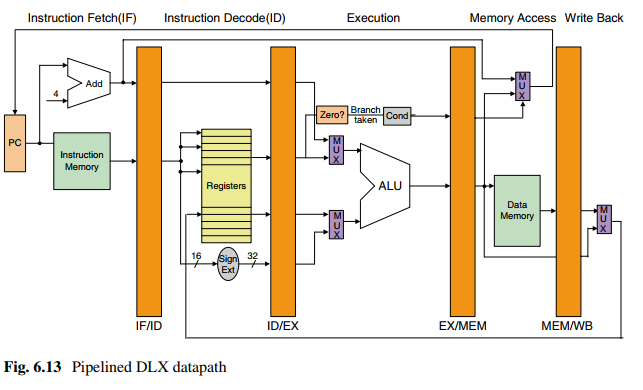

在每個階段加一級流水線：

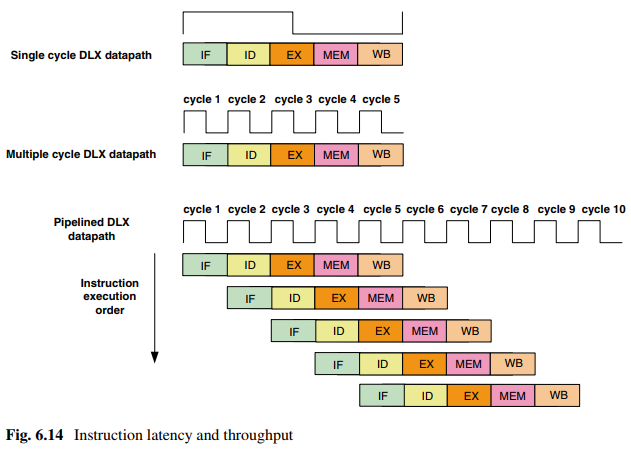

如圖，不加流水線消耗時間5（5條指令）*5（每條指令消耗周期數）*2（周期）=50ns，加了之后9*2=18ns，性能提升了50/18=2.8倍，
但是使用流水線時會引入額外的開銷，如Skew和暫存器延遲，這種開銷限制了流水線所能達到的加速值，

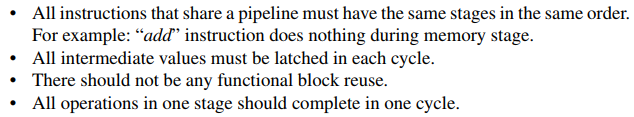

6.8 流水線原理
