6.9 流水線冒險
冒隙訓干擾流水線并阻止下一條指令在目標時鐘周期內的執行，冒隙訓降低流水線在理想情況下所能帶來的速度提升，
冒險分類：
1、結構冒險：資源沖突導致硬體無法支持所有可能的指令組合同時執行，
2、資料冒險：指令執行需要之前指令計算結果，而這個結果還在流水線中沒計算出來，
3、控制冒險：分支的流水線的其他指令改變程式計數器的值，
通用方法：停止流水線直至風險消除，在流水線中插入多個“氣泡”，
6.9.1 結構冒險

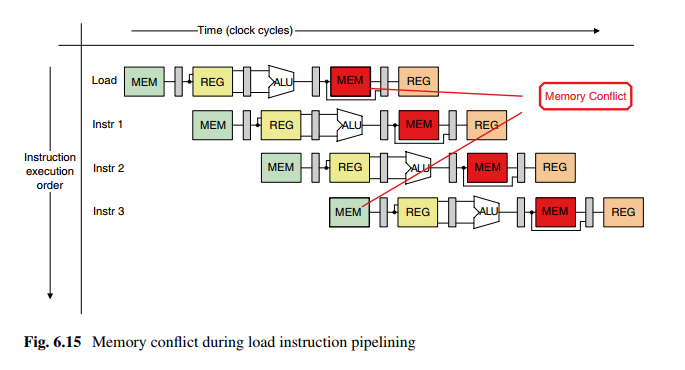

如圖，MEM在一個周期內被兩個指令使用，產生沖突，

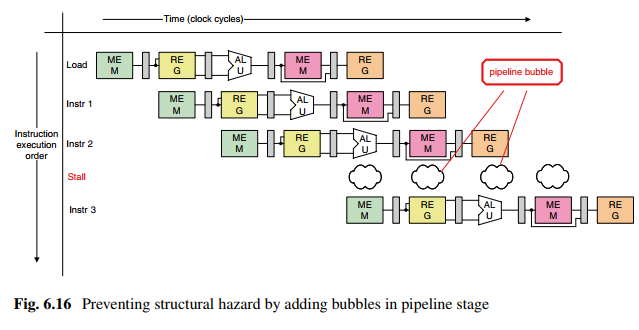

解決方法：如圖，停一個周期，待對MEM的沖突解除后再恢復流水線，
另一種方法：IF和MEM階段使用不同的存盤器來避免同時訪問同一塊存盤器，缺點：消耗更多資源，
6.9.2 資料冒險
對于下面指令：

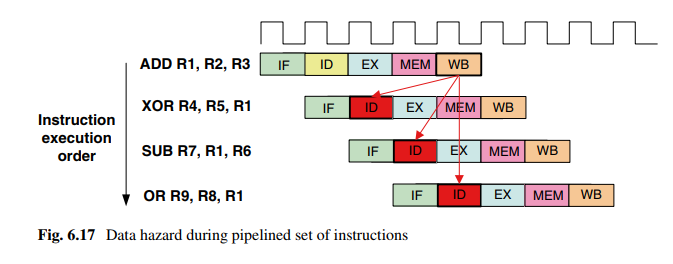

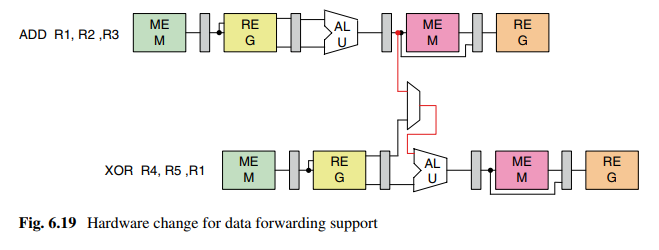

如圖，ADD之后的指令無法得到正確的執行結果，因為后續指令的ID階段都需要ADD指令的結果，

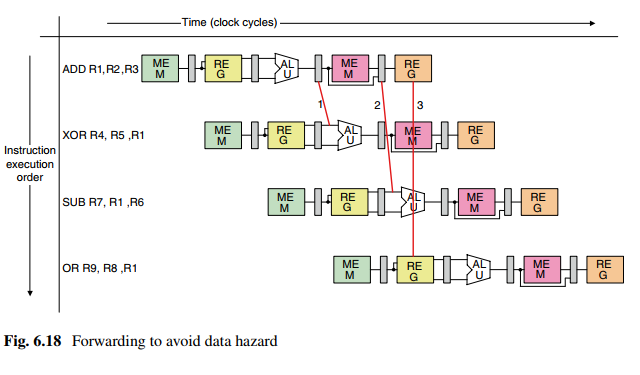

解決方法：資料/暫存器轉移，大概意思就是把第一個指令的ALU寄存后直接輸出到下一級ALU的輸入，對于兩個、三個周期后的指令，則需要把MEM輸出、REG輸出直接連接到后續流水線，
對于下面指令：

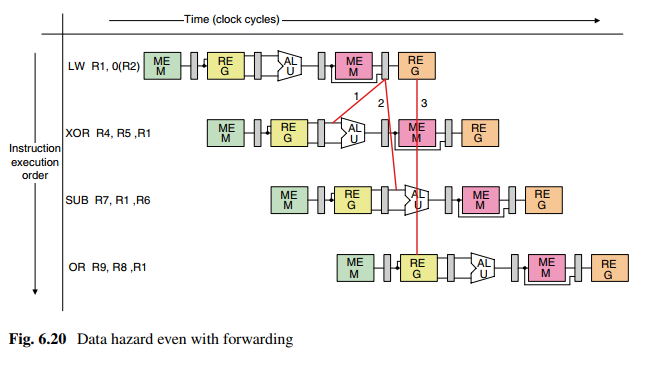

如圖6.20，路徑1永遠無法實作，因為XOR指令需要在ALU輸入端使用R1暫存器的值，該值在LW指令執行后才能更新，

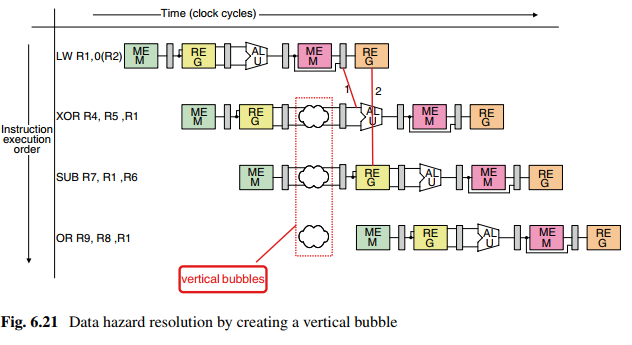

簡單的方法：使用縱向旗袍，將ALU周期延一個時鐘，
除了使用硬體技術，也可以使用基于編譯器調度的軟體方式來解決資料冒險的問題，這時，編譯器跟蹤每個暫存器中的資料，并重新安排指令次序阻止資料冒險的產生，
6.9.3 控制冒險
如下指令：

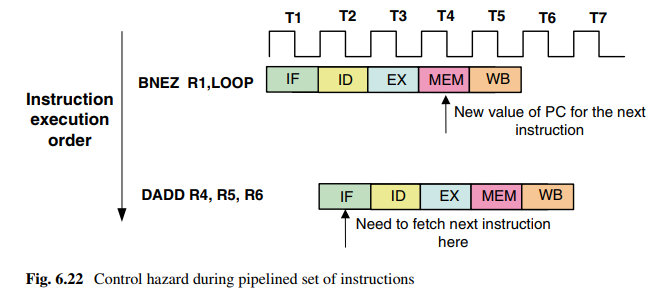

T2在執行第二條指令時就需要PC值，但是該值要在第二條指令的MEM操作后才可能，

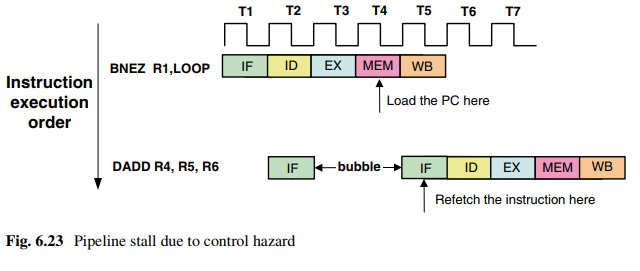

解決方法：分支陳述句中用新的PC值重新獲取下一條指令，這種情況下，需要將流水線停止幾個周期，直到重新獲取下一條指令，如圖：
6.9.4 其他風險
指令獲取或在資料讀寫時會訪問存盤器，指令獲取時，資料應該由PC暫存器保持穩定，該值應該一直保持到把獲取的指令寫入IF/ID流水線暫存器的IR域為止，因此，對IF/ID暫存器的IR操作必須在PC寫操作之前，
資料讀寫時，有效地址在EX階段由ALU計算得到，在將存盤器中的資料存入LMD暫存器或存盤器寫信號被激活使資料寫入存盤器之前，該地址不能變化，
6.10 ADC流水線——一個例子

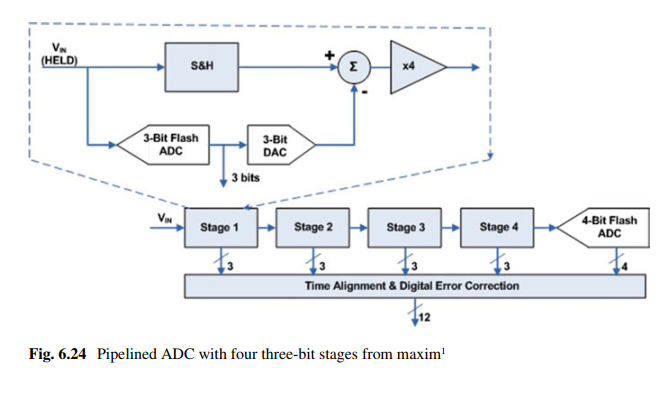

該ADC有四級流水線，每級流水線提供三位數字量，所以一共是12位ADC，每級流水線采樣并得到差值傳遞到下一級，提高了ADC的處理能力，
