高可用系列文章之三 - NGINX 高可用實施方案

前文鏈接

1. 高可用系列文章之一 - 概述 - 東風微鳴技術博客 (ewhisper.cn)
2. 高可用系列文章之二 - 傳統分層架構技術方案 - 東風微鳴技術博客 (ewhisper.cn)

四 NGINX 高可用實施方案

高可用的實施, 主要步驟概述如下:

1. NGINX 的安裝及基礎配置
2. 負載均衡層高可用: NGINX + Keepalived配置
3. 應用服務層高可用: NGINX -> 應用服務層 轉發配置

系統軟 硬體詳細配置清單

根據制造業高可用架構設計, 以及業務需求, 部署模型建議配置如下:

• 負載均衡服務器(即 NGINX + Keepalived): 2臺, 作業系統 Linux. 配置建議如下:

• 軟體運行配置環境:

4.1 NGINX 安裝及配置

4.1.1 磁區及目錄

建議至少分為以下3個區:

4.1.2 程式及依賴版本

4.1.3 NGINX程式規范

• nginx程式目錄： /etc/nginx
• 執行程式路徑： /usr/sbin/nginx
• 主組態檔路徑：/etc/nginx/conf/nginx.conf
• 各個應用系統轉發組態檔目錄：/etc/nginx/conf.d/
• 日志目錄：/var/log/nginx
• 各個應用系統靜態檔案目錄：/usr/share/nginx/html

4.1.4 系統級別配置優化

? 注意:

需要 root 用戶執行.

1. 安裝組件: logrotate
2. 修改連接數:

vi /etc/security/limits.conf
# vi編輯
*               soft    nofile          65535
*               hard    nofile          65535

3. 修改系統內核配置:

vi /etc/sysctl.conf
# vi編輯

# NGINX Tuning Performance
fs.file-max = 65535

vm.zone_reclaim_mode = 0

net.core.somaxconn = 2048

net.ipv4.tcp_tw_recycle = 0
net.ipv4.tcp_timestamps = 1
net.ipv4.tcp_slow_start_after_idle = 0
net.ipv4.tcp_mtu_probing = 1

# 生效
sysctl -p

4.1.5 配置NGINX repo

? 注意:

本節命令可以根據具體情況, 在公司內部 repo 倉庫機器上進行操作.

其他機器只需要配置內部 repo 地址即可.

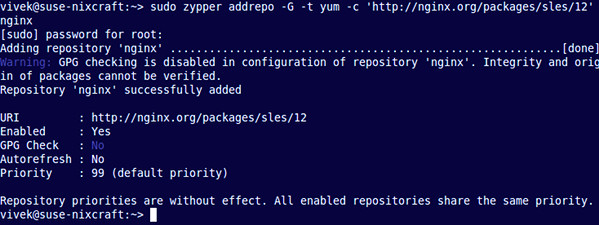

鍵入以下 zypper 命令以添加 SLES 的 zypper 存盤庫

$ sudo zypper addrepo -G -t yum -c 'http://nginx.org/packages/sles/12' nginx

接下來，您必須驗證數字簽名以保持下載包的完整性和來源，使用wget命令獲取nginx簽名密鑰：

$ wget http://nginx.org/keys/nginx_signing.key

示例輸出:

--2020-01-09 23:48:48--  http://nginx.org/keys/nginx_signing.key
Resolving nginx.org (nginx.org)... 206.251.255.63, 95.211.80.227, 2001:1af8:4060:a004:21::e3, ...
Connecting to nginx.org (nginx.org)|206.251.255.63|:80... connected.
HTTP request sent, awaiting response... 200 OK
Length: 1561 (1.5K) [text/plain]
Saving to: ‘nginx_signing.key’

100%[==================================================>] 1,561       --.-K/s   in 0s

2020-01-09 23:48:49 (117 MB/s) - ‘nginx_signing.key’ saved [1561/1561]

使用rpm命令將密鑰匯入rpm：

$ sudo rpm --import nginx_signing.key

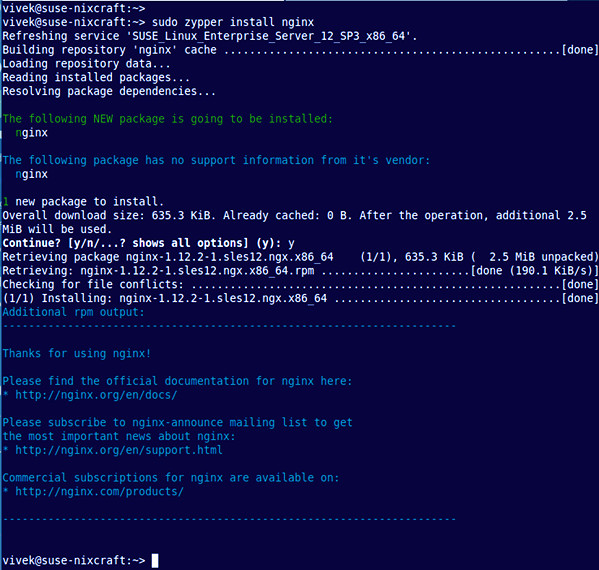

4.1.6 SUSE 上安裝NGINX

鍵入以下 zypper 命令：

$ sudo zypper install nginx=1.16.1

4.1.7 可選: 配置防火墻

? 注意:

如果機房流量入口有其他專用防火墻, 則可以關閉 nginx 服務器上的防火墻, 且不需要執行此步驟.

首先創建Nginx特定服務的組態檔，使用vi命令等文本編輯器打開埠80:

$ sudo vi /etc/sysconfig/SuSEfirewall2.d/services/nginx

添加以下配置：

## Name: Nginx web server
## Description: Open ports for Nginx Server

# space separated list of allowed TCP ports
TCP="http"

(如果不需要 HTTPS 支持，則只需要允許 TCP 埠號 80 上的通信，)保存并退出 VI/VIM 文本編輯器，現在，只需運行以下命令打開埠80：

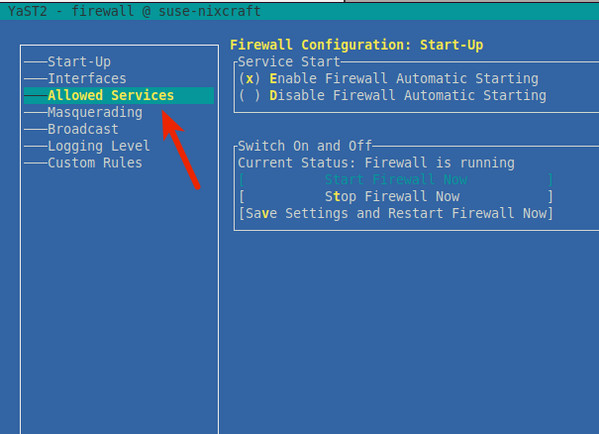

$ sudo yast firewall

必須使用 TAB 和箭頭鍵在 YaST 中跳轉，在 YaST 中，跳轉到允許的服務，然后按 Enter 鍵：

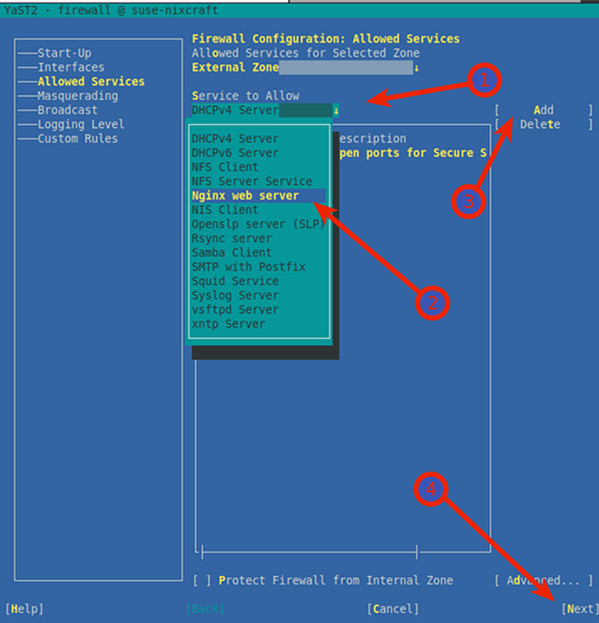

使用 TAB 跳轉到“Allowed Services”，然后按向下箭頭鍵選擇 Nginx web server，然后按回車鍵，必須按 Alt-A 來將Nginx服務器添加到防火墻：

按 Alt-N 和 Alt-F 保存并完成 SLES 上的防火墻設定，回傳 shell 提示符后，列出 sle 上的所有 iptables 規則：

$ sudo iptables -S

示例輸出:

-A input_ext -p tcp -m limit --limit 3/min -m tcp --dport 80 --tcp-flags FIN,SYN,RST,ACK SYN -j LOG --log-prefix "SFW2-INext-ACC-TCP " --log-tcp-options --log-ip-options
-A input_ext -p tcp -m tcp --dport 80 -j ACCEPT

使用 sudo 命令和 grep 命令的組合來確定埠 80 是否打開：

sudo sh -c 'iptables -L -n -v | grep :80'

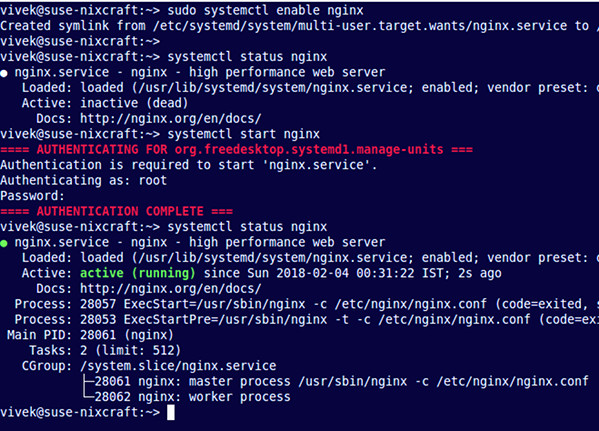

4.1.8 啟動 NGINX Server

鍵入以下 systemctl 命令以在系統啟動時啟用 Nginx： (開機自啟)

$ sudo systemctl enable nginx

啟動 Nginx web 服務器：

$ sudo systemctl start nginx

驗證:

$ systemctl status nginx

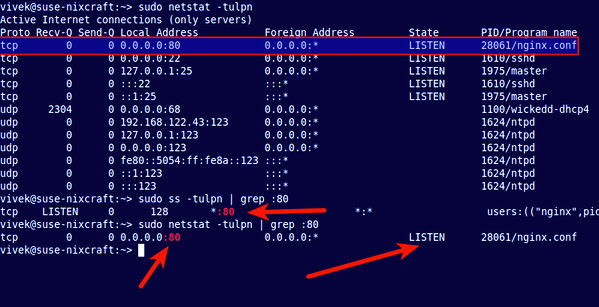

要判斷 80 埠是否監聽, 運行以下 netstat 命令或 ss 命令:

$ sudo netstat -tulpn | grep :80
$ sudo ss -tulpn | grep :80

4.1.9 NGINX 基礎操作

停止:

$ sudo systemctl stop nginx

啟動:

$ sudo systemctl start nginx

重新啟動服務：

$ sudo systemctl restart nginx

更改配置后重新加載 Ngnix：

$ sudo systemctl reload nginx

?? 建議:

配置更新后使用 reload 來重新加載nginx.

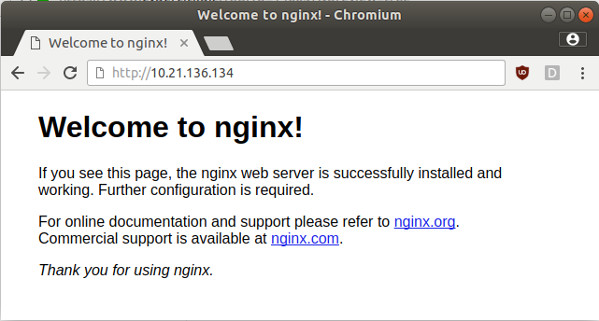

訪問 nginx 頁面:

假設 NGINX IP為: 192.168.0.1. 使用瀏覽器或 curl 訪問:

http://serve_IP
http://your-domain
http://192.168.0.1

$ curl -I 192.168.122.43

示例輸出:

HTTP/1.1 200 OK
Server: nginx/1.16.1
Date: Sat, 03 Feb 2020 19:18:53 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Tue, 17 Oct 2019 13:30:50 GMT
Connection: keep-alive
ETag: "59e6060a-264"
Accept-Ranges: bytes

4.1.10 查找有關 SLES 上 Nginx 組態檔的資訊

現在 Nginx 已經啟動并運行了，接下來可以定制配置，

SLES 的服務器組態檔:

• /etc/nginx/: nginx 默認配置目錄
• /etc/nginx/nginx.conf: nginx 主組態檔
• /etc/nginx/conf.d/default.conf: 默認 virtual host 的配置

修改主配置:

$ sudo vi /etc/nginx/nginx.conf

4.1.11 NGINX 日志

• /var/log/nginx/access.log: 訪問日志
• /var/log/nginx/error.log: 錯誤日志

4.1.12 nginx.conf

主組態檔詳細說明如下:

#### 全域塊 開始 #####
# 配置允許運行Nginx服務器的用戶和用戶組
#user  nginx nginx;
# 配置允許Nginx行程生成的worker process數
worker_processes  4;
#worker_cpu_affinity 0001 0010 0100 1000;

# 配置Nginx服務器運行時的錯誤日志檔案存放路徑和名稱
#error_log  logs/error.log;
error_log  logs/error.log  info;

# 配置Nginx服務器運行時的pid檔案存放路徑和名稱
pid        logs/nginx.pid;
#### 全域塊 結束 #####


#### events塊 開始 ####
events {
    # 配置事件驅動模型
    use epoll;
    accept_mutex off;
    multi_accept off;
    worker_connections  65535;
}
#### events塊 結束 ####


#### http塊 開始 ####
http {
    # 定義MIME-Type
    include       mime.types;
    default_type  application/octet-stream;

    # 配置請求處理日志的格式
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent $request_time $upstream_response_time "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for" "$host"';

    access_log  logs/access.log  main;

    # 配置允許使用sendfile方式傳輸
    sendfile        on;
    #tcp_nopush     on;

    # 配置連接超時時間
    #keepalive_timeout  0;
    keepalive_timeout  65;

    # nginx允許的客戶端請求頭部的緩沖區大小
    client_header_buffer_size 4k;

    # gzip conf
    gzip  on;
    gzip_min_length 1024;
    gzip_buffers 32 4k;
    gzip_http_version 1.1;
    gzip_comp_level 6;
    gzip_types text/plain application/xml image/x-icon image/svg+xml image/png text/css image/jpeg image/gif application/x-javascript application/javascript application/json;
    gzip_vary on;
    gzip_disable "MSIE [1-6]\.";

    # security
    port_in_redirect off;
    server_tokens off;

    # proxy buffer
    proxy_buffers 8 4k;
    proxy_buffer_size 4k;
    proxy_temp_file_write_size 4k;
    proxy_temp_path proxy_temp;

    # proxy cache
    # proxy_cache_path cache/ keys_zone=cache_all:10m;


    #### server塊 開始 ####
    ## 配置虛擬主機localhost
    server {
        listen       80 reuseport;
        server_name  localhost;

        #charset koi8-r;

        access_log  logs/host.access.log  main;

        location / {
           root   html;
            index  index.html index.htm;
        }

        error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }

    }
	#### server 塊 結束 ####


    # HTTPS server
    #
    #server {
    #    listen       443 ssl;
    #    server_name  localhost;

    #    ssl_certificate      cert.pem;
    #    ssl_certificate_key  cert.key;

    #    ssl_session_cache    shared:SSL:1m;
    #    ssl_session_timeout  5m;

    #    ssl_ciphers  HIGH:!aNULL:!MD5;
    #    ssl_prefer_server_ciphers  on;

    #    location / {
    #        root   html;
    #        index  index.html index.htm;
    #    }
    #}

    # virtual hosts
    include conf.d/default.conf;

}
#### http塊 結束 ####

?? 建議:

為了保證主組態檔的干凈. 建議通過 include conf.d/default.conf; 類似這樣的方式來引入其他virtual hosts配置.

4.1.13 日志轉儲

1. sudo vi /etc/logrotate.d/nginx

2. 編輯內容:

   /var/log/nginx/*.log {
       daily
       rotate 90  # 保留90天, 按需調整
       create
       dateext
       #compress  # 是否啟用壓縮, 按需調整
       #minsize 1M
       #create 0644 nginx nginx  # nginx日志所屬用戶和組, 按需調整
       # copytruncate   用于還在打開中的日志檔案，把當前日志備份并截斷；是先拷貝再清空的方式，拷貝和清空之間有一個時間差，可能會丟失部分日志資料，
       # delaycompress 和compress 一起使用時，轉儲的日志檔案到下一次轉儲時才壓縮
       missingok
       ifempty # default
       nomail
       #noolddir # default
       sharedscripts   # 運行postrotate腳本，作用是在所有日志都輪轉后統一執行一次腳本，如果沒有配置這個，那么每個日志輪轉后都會執行一次腳本
       postrotate  # 在logrotate轉儲之后需要執行的指令，例如重新啟動 (kill -HUP) 某個服務！必須獨立成行
           if [ -f /var/log/nginx/nginx.pid ]; then
               kill -USR1 `cat /var/log/nginx/nginx.pid`
           fi
       endscript
   }


3. 強制運行一次來測驗:logrotate -f -v /etc/logrotate.d/nginx(對應目錄只能 user 有w權限, 否則會報錯)

4. 配置好即可, logrotate 會自動讀取/etc/logrotate.d的配置并自動執行.

?? 備注:

cron.daily 會在 3:22+(5,45) 這個時間段執行

4.2 NGINX + Keepalived配置

?? 假定:

假設相關IP如下:

1. VIP: 192.168.0.100
2. NGINX - 主IP: 192.168.0.1
3. NGINX - 從IP: 192.168.0.2
4. NGINX - 主從的IP對應的網卡為 eth0

4.2.1 Keepalived 安裝配置

$ sudo zypper install keepalived=2.0.10

4.2.2 Keepalived 配置

Keepalived啟動默認讀取組態檔路徑 /etc/keepalived/keepalived.conf ,添加組態檔:

sudo vi /etc/keepalived/keepalived.conf

NGINX - 主 機器配置如下:

vrrp_script chk_nginx {
    script "/etc/keepalived/nginx_pid.sh" # 檢測nginx狀態的腳本路徑
    interval 2
    weight -20
    fall 3
}
vrrp_instance VI_1 {
    state MASTER # 從機為 BACKUP
    interface eth0  # 具體的網卡介面看情況進行填寫
    virtual_router_id 51
    priority 110 # 備機權值為100
    advert_int 1
    authentication {
    auth_type PASS
    auth_pass 123456
    }
    track_script {
        chk_nginx
    }
    virtual_ipaddress {
    192.168.0.100/24 brd 192.168.0.255 dev eth0 label eth0:vip  # 根據實際情況進行修改
    }
}

配置說明如下:

1. weight -20: keepalived 配置里 priority 110 是初始權重；主的初始設定了 110，備的設定了 100；如果檢測失敗，權重 -20. 主從切換.

2. virtual_router_id 51 自己定義的虛擬路由的id，vrrp_instance VI_1 塊中 virtual_router_id 指令的值 51 是一個示例值;根據需要改變它，使其在您的環境中獨一無二，

3. 添加

NGINX - 從 機器配置如下:

vrrp_script chk_nginx {
    script "/etc/keepalived/nginx_pid.sh" # 檢測nginx狀態的腳本路徑
    interval 2
    weight -20
}
vrrp_instance VI_1 {
    state BACKUP # 輔機為 BACKUP
    interface eth0  # 具體的網卡介面看情況進行填寫
    virtual_router_id 51
    priority 100 # 備機權值為100
    advert_int 1
    authentication {
    auth_type PASS
    auth_pass 123456
    }
    track_script {
        chk_nginx
    }
    virtual_ipaddress {
    192.168.0.100/24 brd 192.168.0.255 dev eth0 label eth0:vip  # 根據實際情況進行修改
    }
}

4.2.3 配置檢測腳本

? 備注:

使用 root 用戶

配置檢測腳本: /etc/keepalived/nginx_pid.sh

#!/bin/bash
A=`ps -C nginx --no-header|wc -l`
if [ $A -eq 0 ]
then
   systemctl start nginx
   exit 1
else
   exit 0
fi

賦予執行權限: chmod 750 /etc/keepalived/nginx_pid.sh

4.2.4 啟動 Keepalived

鍵入以下 systemctl 命令以在系統啟動時啟用 keepalived： (開機自啟)

$ sudo systemctl enable keepalived

啟動 Nginx web 服務器：

$ sudo systemctl start keepalived

驗證:

$ systemctl status keepalived

4.2.4 顯示節點狀態

要查看當前哪個節點是給定 VIP 的主節點，請在定義 VRRP 實體的介面上運行命令 ip addr show（在以下命令中，eth0節點suse12-1和上的介面suse12-2）：

suse12-1 # ip addr show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state
     UP qlen 1000
    link/ether 52:54:00:33:a5:a5 brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.1/24 brd 192.168.0.255 scope global dynamic eth0
       valid_lft 3071sec preferred_lft 3071sec
    inet 192.168.0.100/32 scope global eth0
       valid_lft forever preferred_lft forever

suse12-2 # ip addr show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state
     UP qlen 1000
    link/ether 52:54:00:33:a5:87 brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.2/24 brd 192.168.0.255 scope global eth0
       valid_lft forever preferred_lft forever

在此輸出中，第二行 inet 表示 suse12-1 是主節點, 已為其分配了已定義的 VIP(192.168.0.100），inet 輸出中的其他行顯示主節點的實際IP地址（192.168.0.1）和備用(或 從)節點的IP地址（192.168.0.2），

至此, nginx + keepalived 的負載均衡層高可用已經配置完成.

4.3 NGINX -> 應用服務層 轉發配置

?? 假定:

假設應用系統的相關資訊如下:

1. 請求及業務協議為HTTP協議;
2. 應用系統節點1 IP為: 172.30.0.1
3. 應用系統節點2 IP為: 172.30.0.2
4. 業務系統監聽埠為: 8080

4.3.1 修改組態檔

以 mes 系統高可用配置為例(協議為 HTTP 協議), 新增 /etc/nginx/conf.d/mes.conf:

# mes access

upstream mes{
   # ip_hash;  # 源地址會話保持, 按需開啟
   server 172.30.0.1:8080;
   server 172.30.0.2:8080;
}

server {
    listen       80;
    #server_name  mes.example.com 192.168.0.100;  # server_name為對應的訪問域名, 按需開啟

    #set max uploading file size to 20m
    client_max_body_size 20m;

    #charset koi8-r;

    # keepalive
    # 設定代理的HTTP協議版本（默認是1.0版本）
    proxy_http_version 1.1;    # 按需調整
    # 允許重新定義或追加欄位到傳遞給代理服務器的請求頭資訊（默認是close）
    proxy_set_header Connection "";

    proxy_set_header HOST $http_host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header   X-Forwarded-For  $proxy_add_x_forwarded_for;

    access_log  logs/mes_access.log main buffer=16k flush=5m;
    error_log logs/mes_error.log;
    location / {
        #root   html;
        #index  index.html index.htm;
       	proxy_pass http://mes;
        #proxy_redirect off;
        # proxy_cache cache_all;
    }

    #error_page  404              /404.html;

    # redirect server error pages to the static page /50x.html
    #
    #error_page   500 502 503 504  /50x.html;
    #location = /50x.html {
    #    root   html;
    #}
}

4.3.2 主組態檔 include

在 http 塊新增如下內容

include conf.d/mes.conf;

4.3.2 重新加載 nginx

更改配置后重新加載Ngnix使配置生效：

sudo systemctl reload nginx

4.3.3 驗證

通過 VIP 進行訪問, 查看對應應用系統日志, 觀察是否 2 個節點都接收到請求.

五 變更控制流程

? 嚴格遵循 制造業本公司的變更控制規范. 進行相關的變更控制和審批流程.

一個新的應用需要上線或者變更，通常涉及以下步驟：

可以隨時實施的變更:

1. 系統專案組需至少提供埠、路徑、后端地址(域名可選);
2. 在 /etc/nginx/conf.d 中增加一個組態檔;
3. 在 /etc/nginx/nginx.conf 中增加一個 include，指向新增的組態檔;

? 需要在變更視窗進行的變更:

1. 重新載入(sudo systemctl reload nginx)配置.
2. 通知用戶, 訪問的 Server IP 由: 原應用服務器 IP 調整為 NGINX 的 VIP.
3. 修改客戶端和瀏覽器配置, 訪問的 Server IP 由: 原應用服務器 IP 調整為 NGINX 的 VIP.
4. 驗證變更是否成功.

5.1 回退步驟

回退較為簡單, 步驟如下:

1. 通知用戶, 訪問的 Server IP 調整為: 原應用服務器 IP.
2. 修改客戶端和瀏覽器配置, 訪問的 Server IP 調整為: 原應用服務器 IP.
3. 回退完成
4. 驗證回退是否成功.

參考檔案

三人行, 必有我師; 知識共享, 天下為公. 本文由東風微鳴技術博客 EWhisper.cn 撰寫.

標籤：其他

上一篇：NeurIPS 2022：基于語意聚合的對比式自監督學習方法

下一篇：nmap 安全工具簡介、測驗以及使用方法
