今天咱們說說 ICMP 協議，ICMP 可謂是網路世界中的最強輔助了，IP資料包如果在途中遭遇不測的話，全靠 ICMP 來通知，要不然丟掉的IP資料包就有如石沉大海，從此杳無音信，發送方也不知道這個包有沒有傳輸成功，倘若沒有成功，那失敗原因是什么？這些，全靠 ICMP 協議來通知，

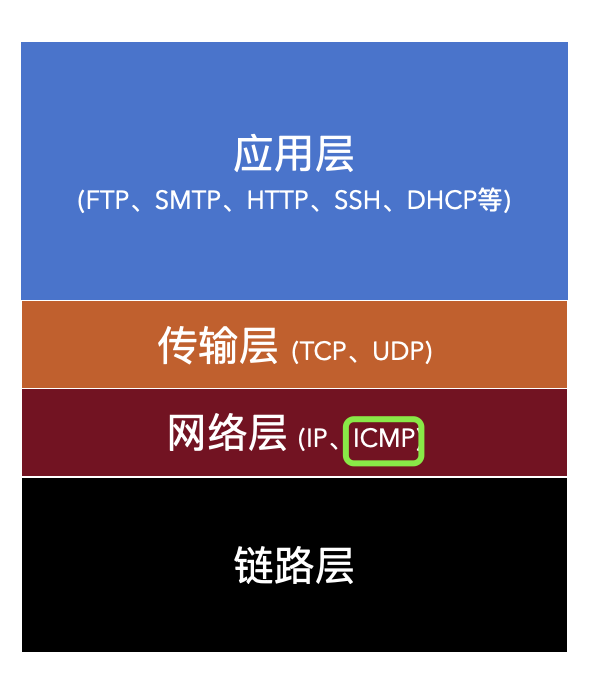

ICMP 全稱互聯網控制報文協議（Internet Cntrol Message Protocol），是網路層的重要協議，
ICMP 是干啥用的
它到底是用來干啥的呢？為啥叫控制報文協議，控制的是什么？
ICMP 分為查詢報文和差錯報文兩大類，查詢報文是我們主動發起的，比如ping命令；而差錯報文是在發生差錯之后要發給源端的，這都是互聯網協議模型約定好的，
ICMP的差錯報文反饋發生在通信環境中的遇到的各種問題，通過這些資訊，使管理者可以對所發生的問題作出診斷，然后采取適當的措施解決，
ICMP的差錯報文是整個資料傳輸鏈路中非常重要的一個環節，打個比喻，差錯報文就是一個只報告壞訊息的信使，當資料包在網路中一路暢通的時候，ICMP 差錯報文就像隱身了一樣，你根本不會知道它的存在，一旦資料包在網路中碰到了各種各樣的障礙，這個信使就出來活動了，它的目的只有一個，就是把這個資料包遭遇的不測通知給發送端，但是話術就那么20多種（對應差錯代碼），
比如下面兩個場景，想必你也有點熟悉吧，
-
當路由器收到一份IP資料報但又不能轉發時，就要發送一份 ICMP「主機不可達」差錯報文，
-
當IP資料報應該被發送到另一個路由器時，收到資料報的路由器就要發送 ICMP「重定向」差錯報文給IP資料報的發送端，
ICMP 協議說明

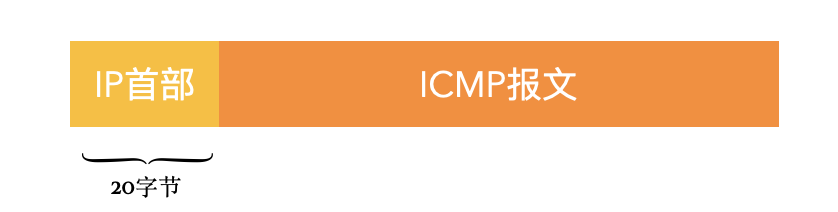

雖然作業在網路層，看上去和 IP 協議是并列的，但是 ICMP 報文要附加 IP 頭，一般被 IP 層或者更高層的協議（例如TCP或UDP）使用，很少有應用程式直接使用 ICMP 協議，除了 ping、traceroute，

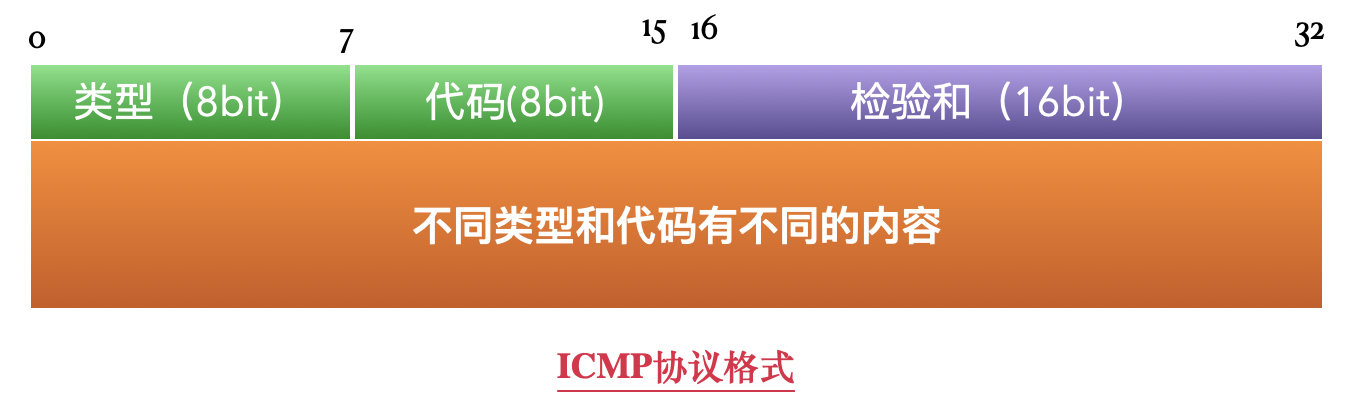

ICMP 協議格式
ICMP 協議格式和 IP 協議、TCP 協議這些比起來，那還是非常簡單的，
型別
型別欄位占用 8 位，主要定義報文的大類，比如型別為 3 統一表示的是不可達，而具體原因是什么則要由代碼欄位決定，
代碼
代碼欄位同樣占用 8 位，代碼欄位其實就是型別下的子型別，比如上面說了型別為 3 是不可達，代碼為 0 表示網路不可達，代碼為 1 表示主機不可達，
檢驗和
用于錯誤檢查，和 IP 協議的檢驗和的作用一致，
內容
因為型別和代碼不同，表示產生差錯的原因不同，不同的原因都要有對應的描述，內容這部分就是用來描述產生差錯的原因的，
接下來會舉幾個例子說明，

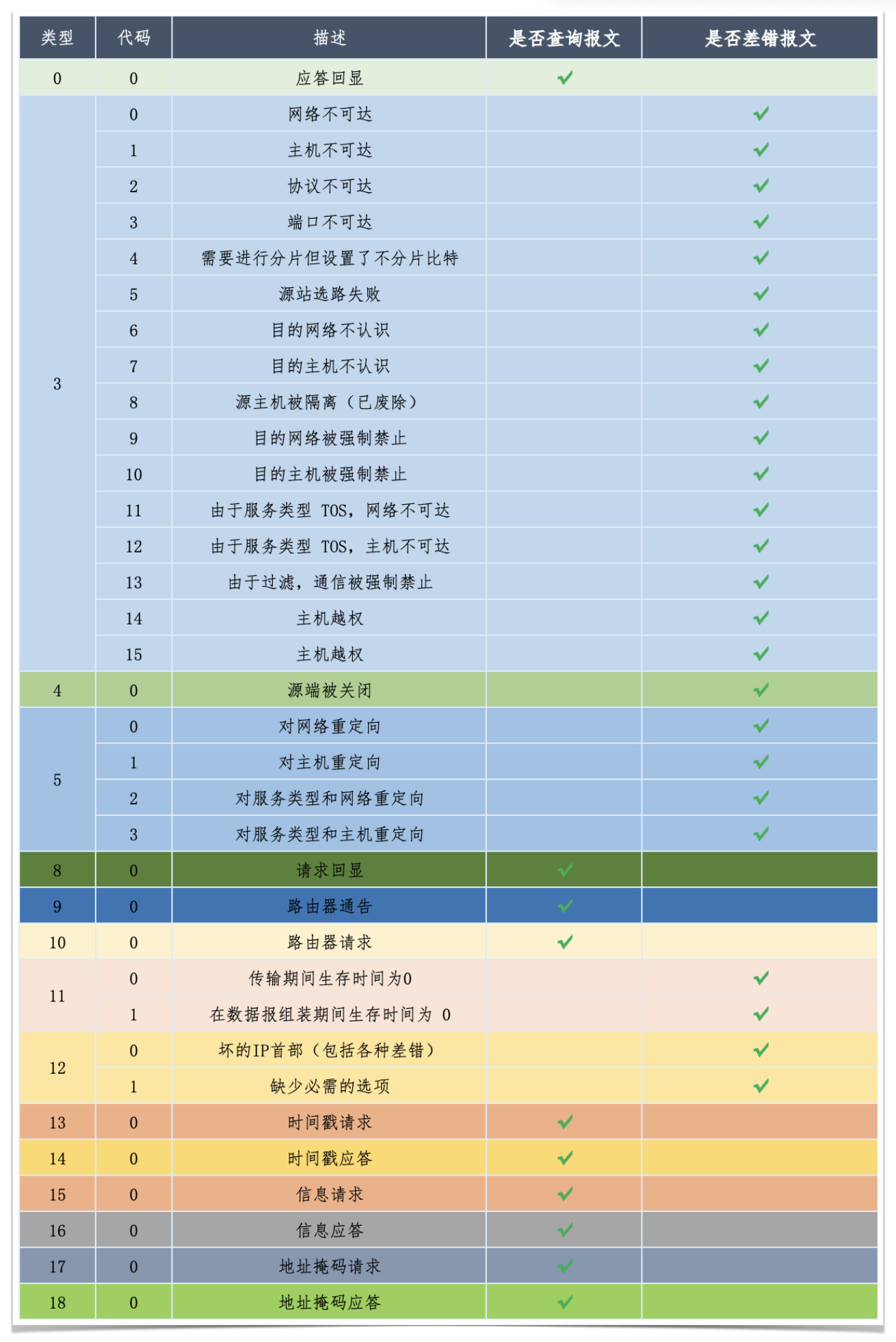

下面這張圖是 ICMP 的分類，包括查詢報文和差錯報文，需要原始 Excel 的同學可以回復 ICMP獲取源檔案，
目的不可達差錯報文
目的不可達是網路傳輸中經常遇到的問題，各位在開發的程序中可能也碰到過，尤其是做網路編程的時候，經常會碰到，比如連錯IP了，比如埠設定錯了，

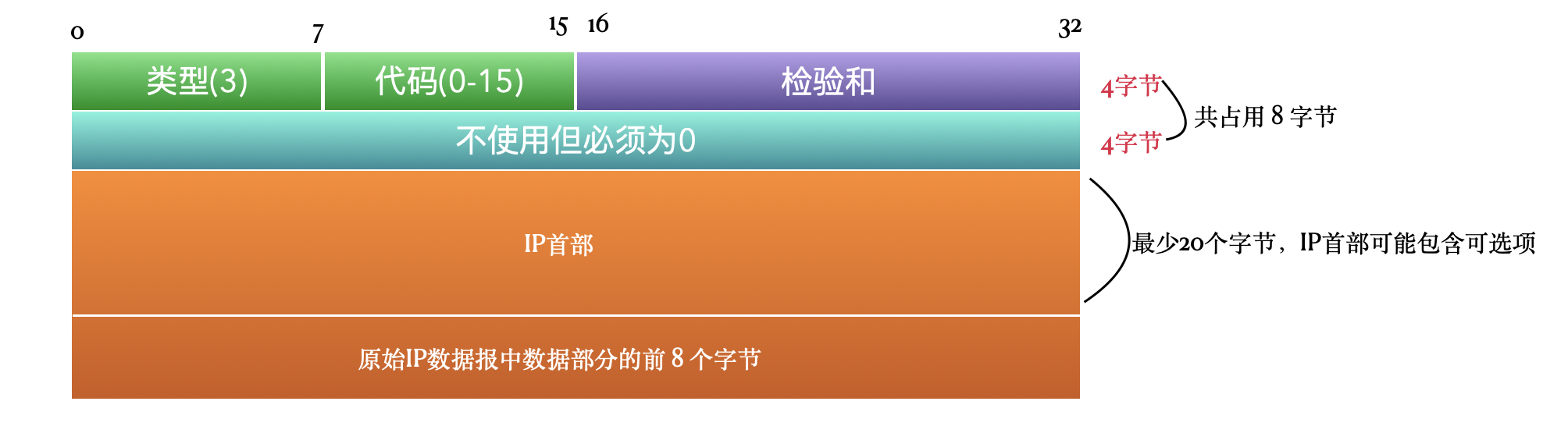

通過上表可知，當型別為 3 的時候，都是不可達的錯誤，而代碼可以從 0 -15，也就是說有16種不可達的具體原因，這種情況下的協議格式是下面這樣的，
型別為 3 ，代碼 0 - 15，檢驗和后面有 4 個位元組的空間是不使用的，但是必須為0 ，沒理由，就這樣，
前面說到了內容部分是根據型別和代碼不同而不同的，如果是目的不可達，也就是型別是 3 的情況下，內容分為兩部分，IP首部和原始IP資料報中資料部分的前 8 個位元組，
原始IP資料報中資料部分指的就是TCP或者UDP這些網路層之上的協議，拿 TCP 來說，TCP 是傳輸層的，當 TCP 資料報到達網路層，會加上 IP 首部，變成一個 IP 資料包，所以這里說的資料部分就是 TCP 資料報，但是這個資料報可能很大，所以只用前 8 個位元組就夠了，因為前8個位元組包含的資訊已經足夠用了，

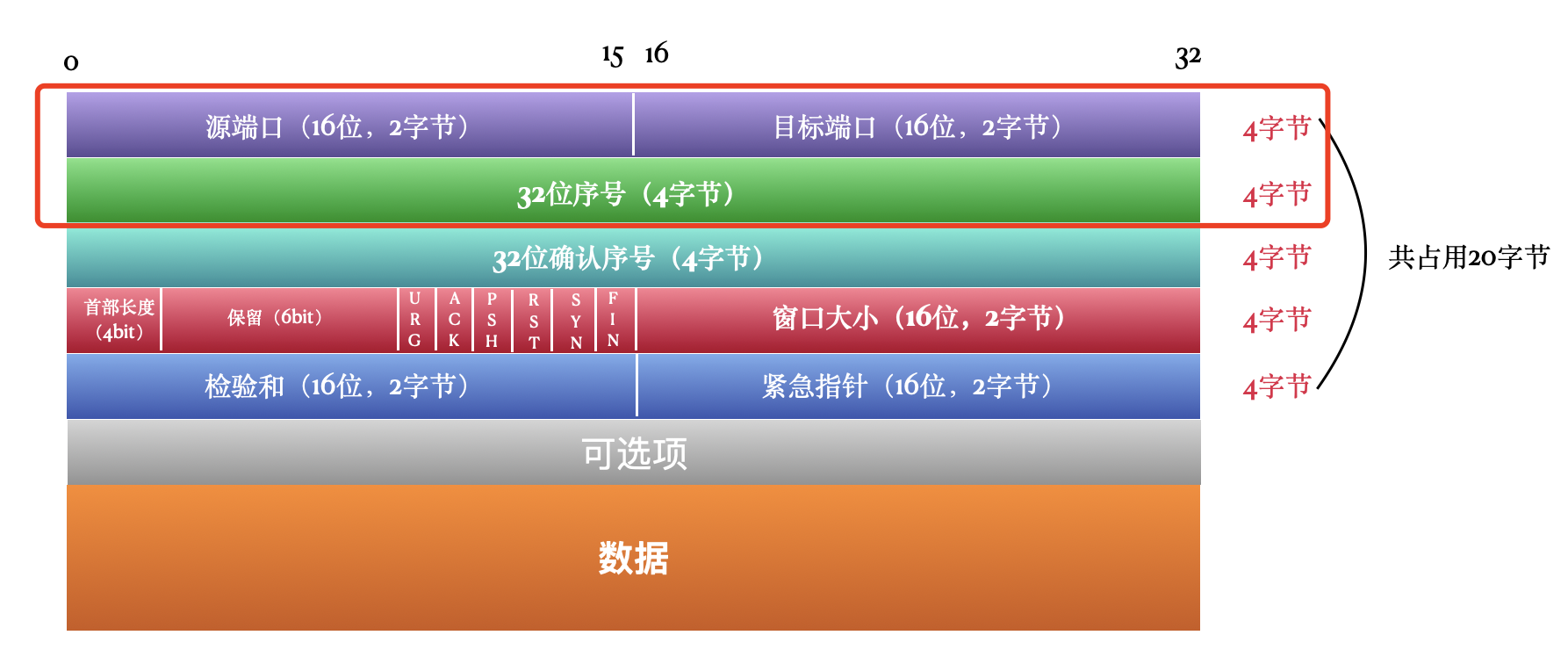

回想一下 TCP 協議的格式，前 8 個位元組就是下圖紅框部分，包含源埠和目的埠以及序號，
例如代碼為 3 的時候，差錯資訊是埠不可達，那有了 TCP 協議的前8個位元組就能知道導致這個錯誤的原始資料報文中的目的埠是多少，不可達的埠也就是這個埠，也可以知道原始報文的源埠是多少，有了源埠號就知道這個資料包是哪個用戶行程發出來的，就可以交給這個行程對這個差錯及時進行處理了，
源埠號是關聯用戶行程的重要標示，比如我們開發了一個應用，這個應用占用了 8888和8898兩個埠，如果安裝了這個應用的機器收到了一個差錯報文，而差錯報文中的內容部分的原始資料包前8個位元組拆解后，發現源埠是8898，那就知道這個要交給我們開發的這個應用去處理了，

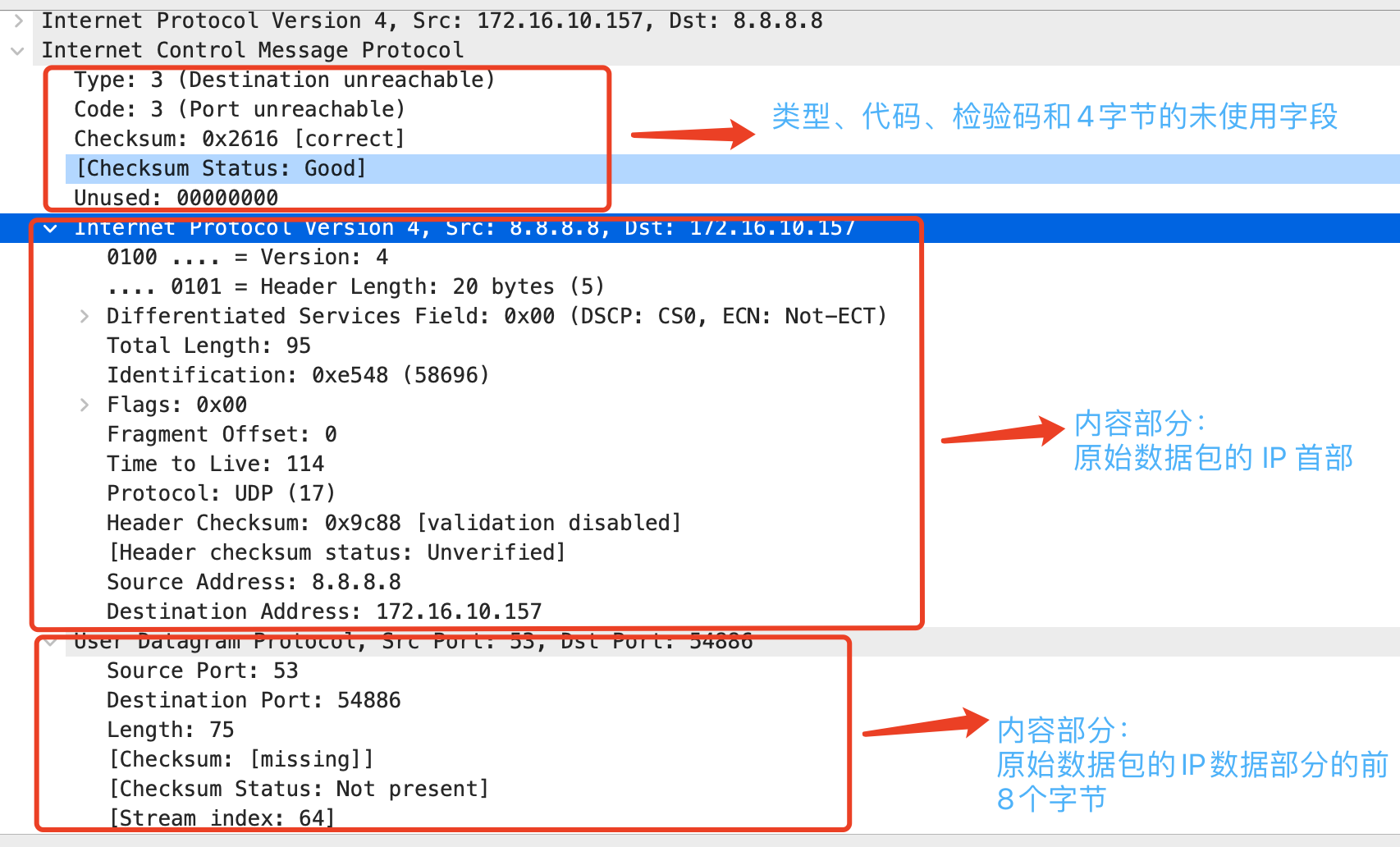

下面是一個埠不可達的差錯報文，用 WireSharek 監測到的格式，
telnet 一個沒有開放的埠即可獲得 ICMP 埠不可達的差錯報文，
查詢報文
將 ICMP 用作查詢報文的場景比較少，用作查詢報文的意思就像是使用 ARP 協議或者 TCP 協議這種，是我們主動發起的，只不過選了 ICMP 協議，
比如 ping 和 traceroute這兩個，之后我們再講，這兩個比較有意思，對 ICMP 應用很巧妙，
另外，可以用作無盤系統啟動程序中來獲取自身的子網掩碼，還可以用作向第三方系統查詢當前的時間戳，
了解一下就可以了，
有一些場景不發送差錯報文
有些場景下是不發送差錯報文的，這樣做的目的是為了防止ICMP差錯報文帶來廣播風暴，
-
ICMP差錯報文本身發生差錯，是不會對差錯報文再發送差錯報文的，是不是讀起來有點繞，TCP 、UDP 出錯會發送差錯報文，但是 ICMP差錯報文在通知源端的程序出錯了，那就不管了，要不然可能就沒玩沒了的發了，比如源端的網線斷了，但是， ICMP查詢報文可能會產生ICMP差錯報文，比如ping命令在傳輸程序中出錯了，源端會收到差錯報文，
-
目的地址是廣播地址或多播地址（D類地址）的IP資料報，不發送差錯報文，
-
作為鏈路層廣播的資料報，不發送差錯報文，ARP 就是典型的鏈路層廣播資料報，
-
不是IP分片的第一片，不發送差錯報文，資料如果過長，網路層是會進行分片的，這些分片實際上還是同一個資料包的，這種情況下只對第一片發送差錯報文，其他分片不管，
-
源地址不是單個主機的資料報，不發送差錯報文， 源地址不能為零地址、環回地址、廣播地址或多播地址，
總結
1、 ICMP 在網路層，但要加上 IP 首部；
2、ICMP 分為查詢報文和差錯報文，主要用到的還是差錯報文；
3、ICMP 的差錯報文就好像一個只通知壞訊息的資訊，當資料報在網路中出現問題的時候，及時告知源端，告知的內容包括原因以及產生錯誤的原始資料報的必要部分；
4、有一些情況是不會發送 ICMP 差錯報文的，這樣做是為了防止網路風暴；
