廢話不多說，因為畢業后作業原因比較忙，好久沒更新博客了，直接上圖，，，
上圖有個十字線，我們要提取出十字線的中心（Ｈｈｈｈ這個線是我隨手畫的 沒畫直！！）

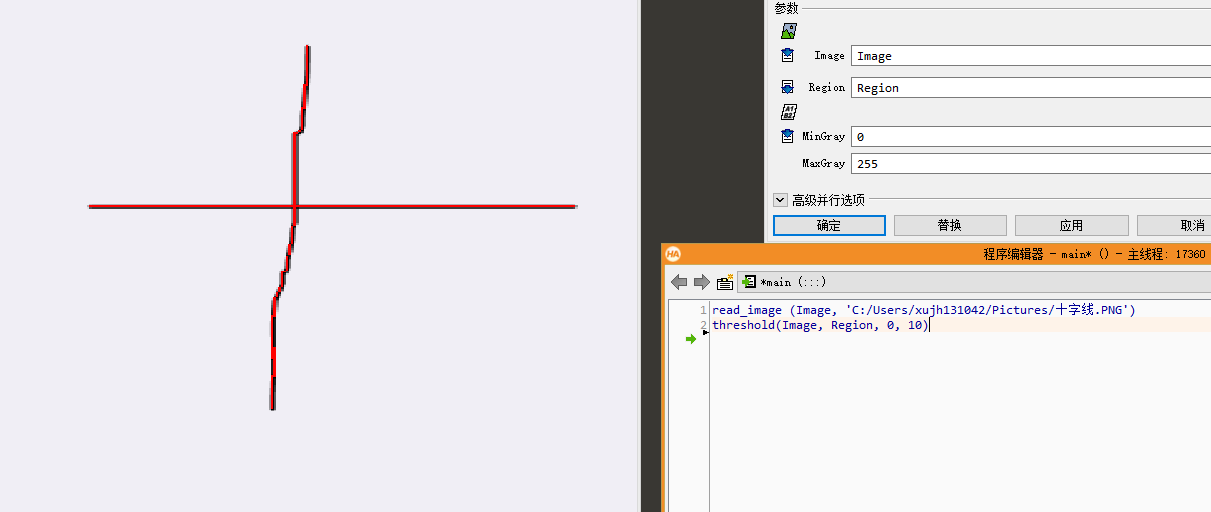

第一步：肯定是讀取影像進行灰度提取處理啦，
目前我們已經把十字線提取出來了，

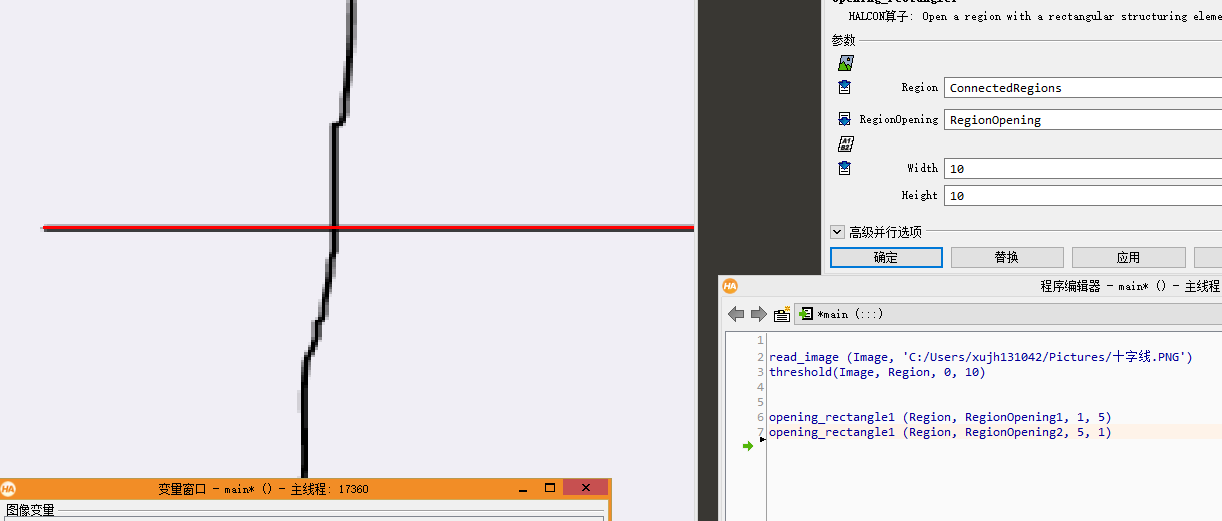

第二步：單獨提取橫線和豎線的區域出來
這里提取有很多種方法，我們用的是開運算，通過控制濾波核的尺寸將橫線，和豎線都進行一次單獨的過濾，這樣我們就分別得到了十字線的橫線區域
和豎線區域了，

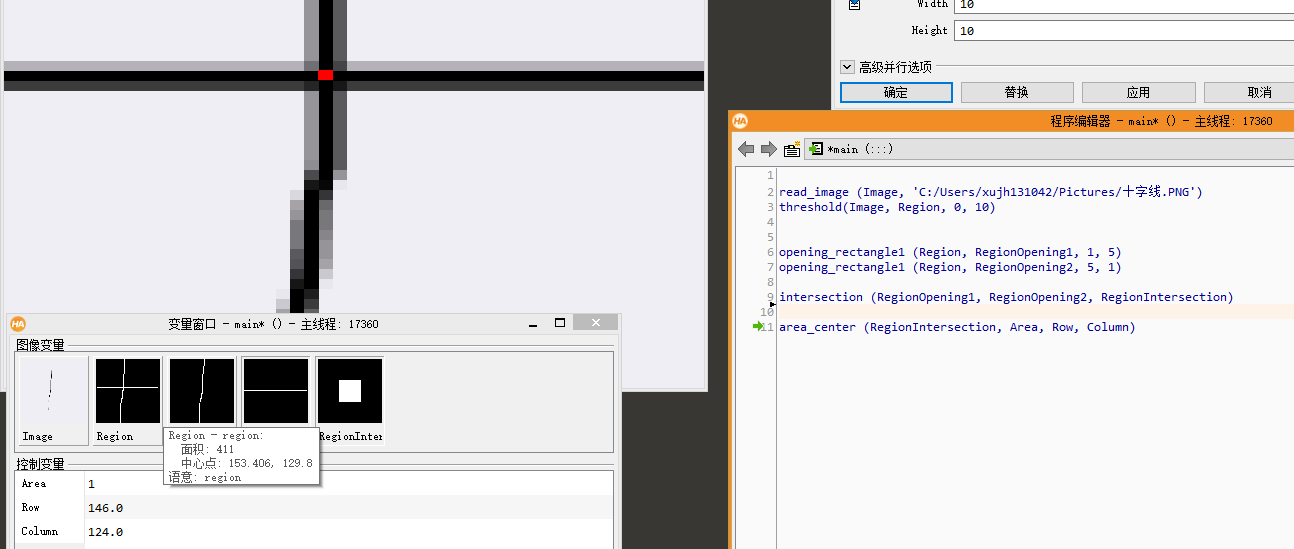

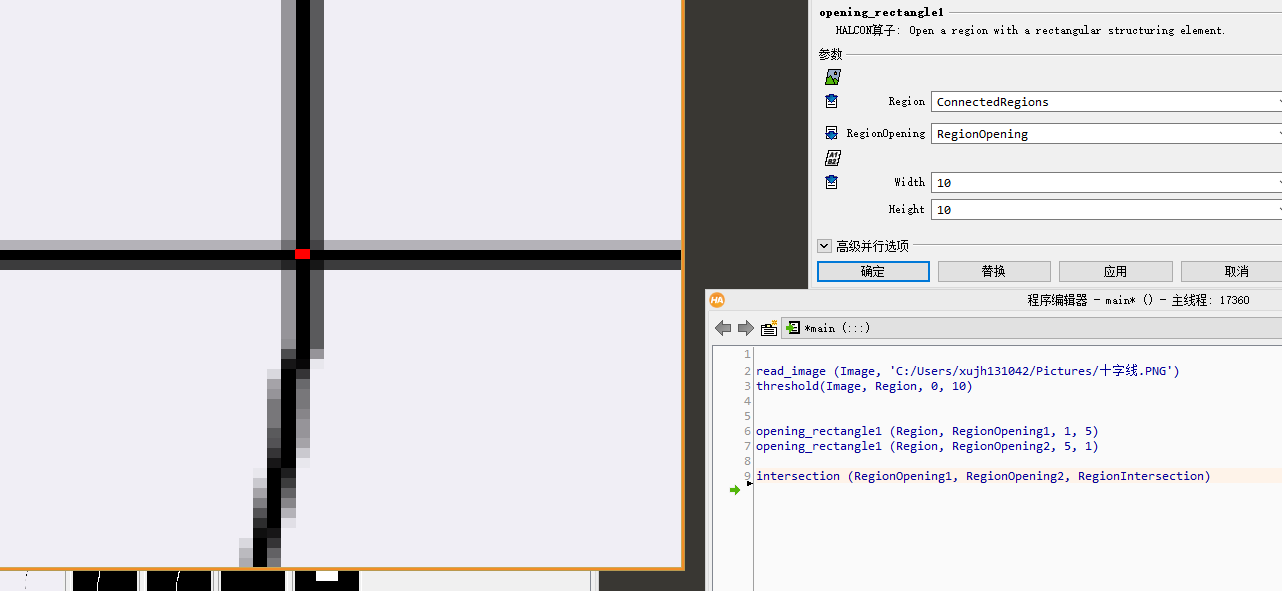

第三步：求兩線的交集部分即十字線的交點位置
那么這里我們就將十字線的中心提取出來了，然后可以看看中心的坐標位置是什么
代碼如下：
read_image (Image, 'C:/Users/xujh131042/Pictures/十字線.PNG')
threshold(Image, Region, 0, 10)
opening_rectangle1 (Region, RegionOpening1, 1, 5)
opening_rectangle1 (Region, RegionOpening2, 5, 1)
intersection (RegionOpening1, RegionOpening2, RegionIntersection)
area_center (RegionIntersection, Area, Row, Column)

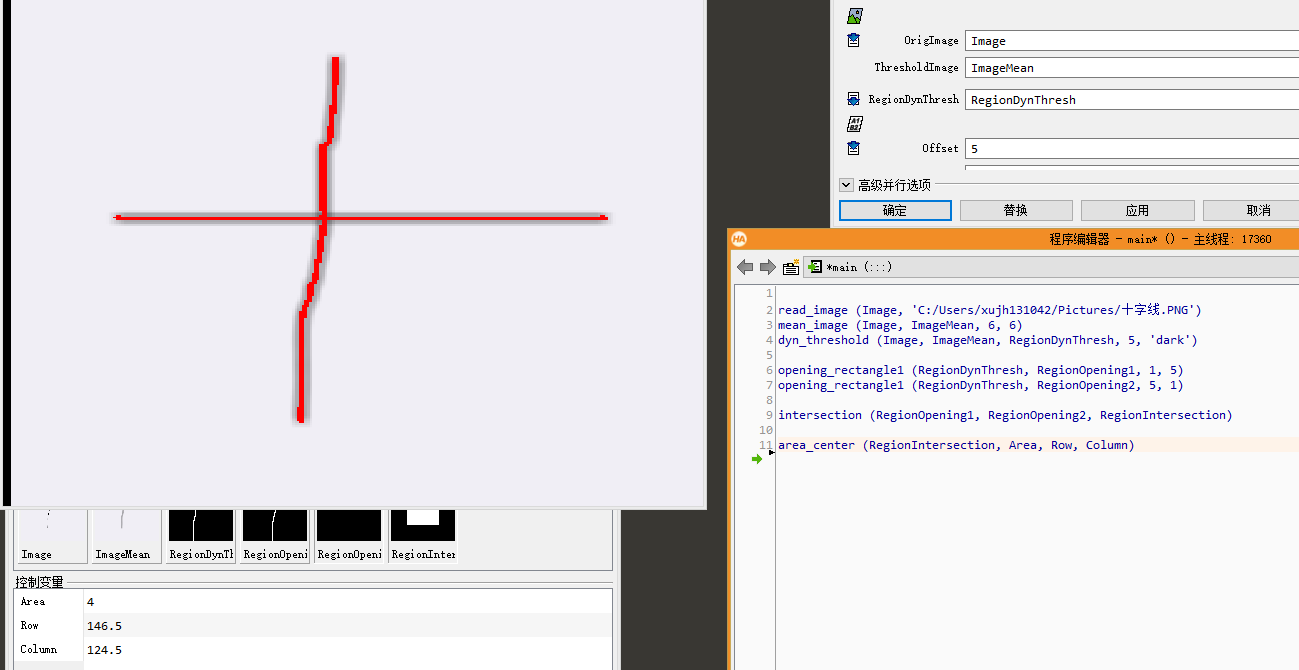

當然這里也可以用區域閾值分割來提取出十字線
代碼如下：
read_image (Image, 'C:/Users/xujh131042/Pictures/十字線.PNG')
mean_image (Image, ImageMean, 6, 6)
dyn_threshold (Image, ImageMean, RegionDynThresh, 5, 'dark')
opening_rectangle1 (RegionDynThresh, RegionOpening1, 1, 5)
opening_rectangle1 (RegionDynThresh, RegionOpening2, 5, 1)
intersection (RegionOpening1, RegionOpening2, RegionIntersection)
area_center (RegionIntersection, Area, Row, Column)
