Qt-FFmpeg開發-打開本地攝像頭錄制視頻【軟解碼+ OpenGL顯示YUV】

• 音視頻/FFmpeg #Qt
• Qt-FFmpeg開發-打開本地攝像頭錄制視頻【軟解碼+ OpenGL顯示YUV】
  • 1、概述
  • 2、實作效果
  • 3、FFmpeg錄制視頻編碼流程
  • 4、主要代碼
  • 5、完整源代碼

1、概述

• 最近研究了一下FFmpeg開發，功能實在是太強大了，網上ffmpeg3、4的文章還是很多的，但是學習嘛，最新的還是不能放過，就選了一個最新的ffmpeg n5.1.2版本，和3、4版本api變化還是挺大的；
• 在這個Demo里主要使用Qt + FFmpeg開發一個攝像頭【錄像機】，這里主要使用的是【軟解碼】，需要使用硬解碼的可以看之前的文章；
• 在之前的文章中使用了QPainter進行繪制顯示，也講了使用OpenGL顯示RGB、YUV影像方式；
• 由于FFmpeg解碼得到的像素格式為YUVJ422P，將YUVJ422P轉換為RGB或者YUV420p都很麻煩，并且會消耗CPU資源，所以這里直接使用OpenGL顯示YUVJ422P影像，（將YUVJ422P轉RGB的步驟放到了GPU中進行），
• 關于打開攝像頭部分請看上一章，整理不重復說明，這里主要講述錄像功能，

開發環境說明

• 系統：Windows10、Ubuntu20.04
• Qt版本：V5.12.5
• 編譯器：MSVC2017-64、GCC/G++64
• FFmpeg版本：n5.1.2
  • 官方下載
  • 我使用的庫

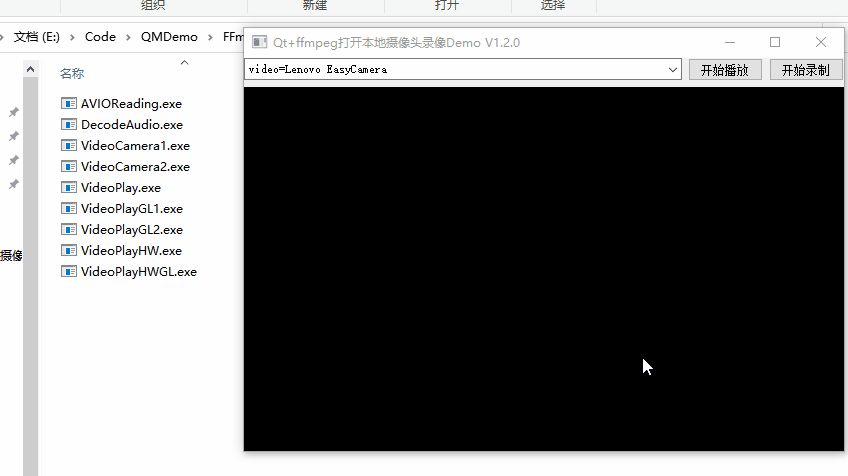

2、實作效果

1. 使用ffmpeg音視頻庫【軟解碼】打開本地攝像頭【錄制視頻】保存到本地；
2. 采用【OpenGL顯示YUV】影像，支持自適應視窗縮放，支持使用QOpenGLWidget、QOpenGLWindow顯示；
3. 將YUV轉RGB的步驟由CPU轉換改為使用GPU轉換，降低CPU占用率；
4. 支持Windows、Linux打開本地攝像頭；
5. 支持使用【靜態幀率】、【動態幀率】錄制視頻；
6. 視頻解碼、執行緒控制、顯示各部分功能分離，低耦合度，
7. 采用最新的5.1.2版本ffmpeg庫進行開發，超詳細注釋資訊，將所有踩過的坑、解決辦法、注意事項都得很寫清楚，

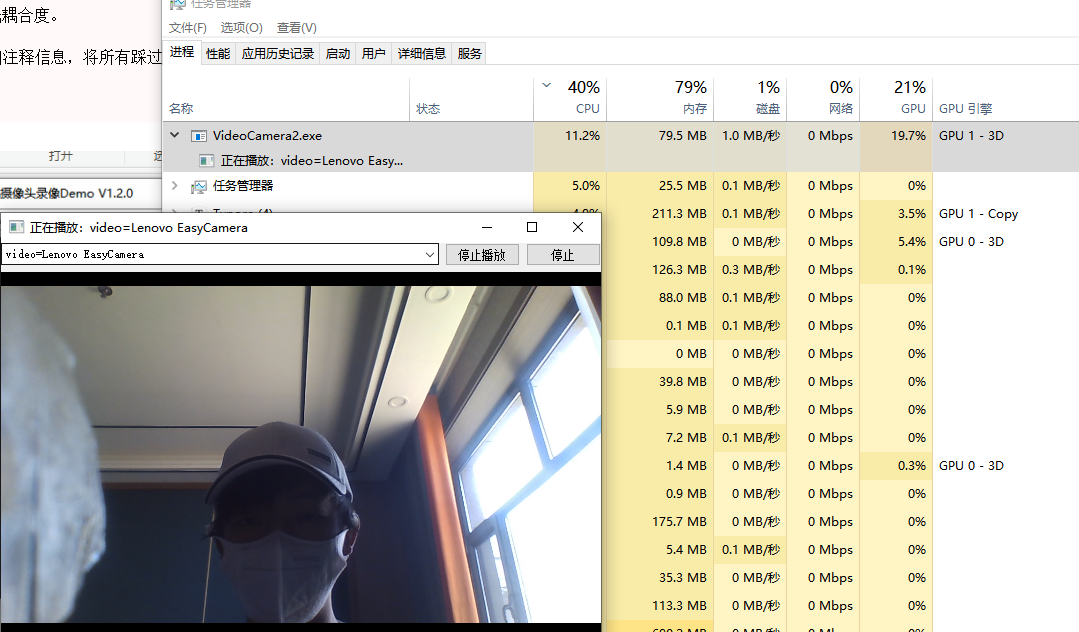

• 使用CPU軟解碼 + OpenGL繪制 + CPU軟編碼錄制

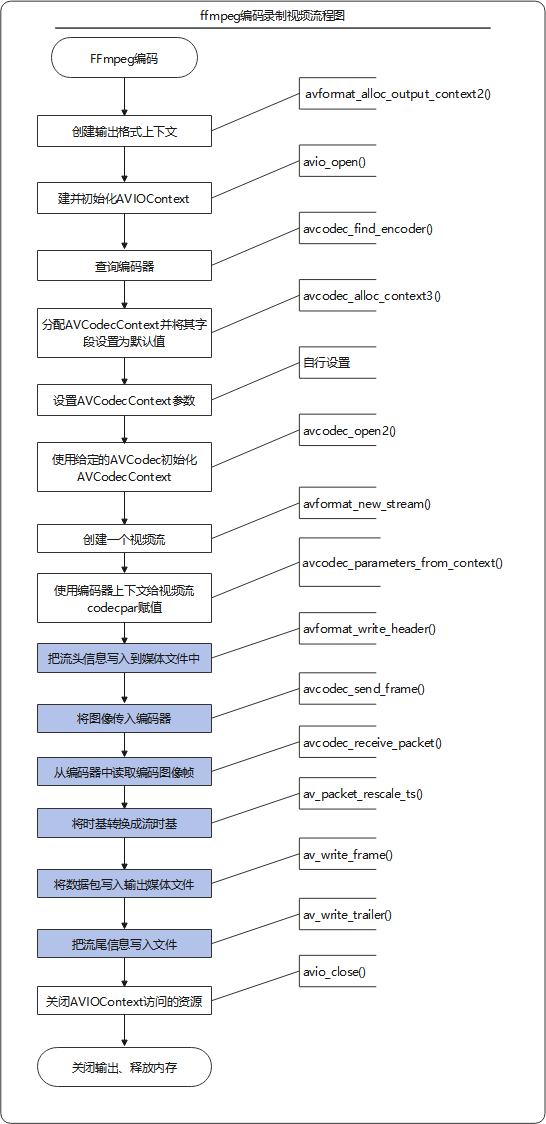

3、FFmpeg錄制視頻編碼流程

• 白色部分主要為創建、設定資訊步驟，藍色部分主要為寫入資料步驟，

4、主要代碼

• 啥也不說了，直接上代碼，一切有注釋

• videosave.h檔案

  /******************************************************************************
   * @檔案名     videosave.h
   * @功能       將視頻編碼后保存到檔案中
   *
   * @開發者     mhf
   * @郵箱       [email protected]
   * @時間       2022/11/29
   * @備注
   *****************************************************************************/
  #ifndef VIDEOSAVE_H
  #define VIDEOSAVE_H

  #include <QString>
  #include <qmutex.h>


  struct AVCodecParameters;
  struct AVFormatContext;
  struct AVCodecContext;
  struct AVStream;
  struct AVFrame;
  struct AVPacket;
  struct AVOutputFormat;

  class VideoSave
  {
  public:
      VideoSave();
      ~VideoSave();

      bool open(AVStream *inStream, const QString& fileName);
      void write(AVFrame* frame);
      void close();

  private:
      void showError(int err);

  private:
      AVFormatContext* m_formatContext = nullptr;
      AVCodecContext * m_codecContext  = nullptr;    // 編碼器背景關系
      AVStream       * m_videoStream   = nullptr;
      AVPacket       * m_packet        = nullptr;    // 資料包
      int m_index = 0;
      bool             m_writeHeader   = false;      // 是否寫入頭
      QMutex           m_mutex;
  };

  #endif // VIDEOSAVE_H


• videosave.cpp檔案

  #include "videosave.h"
  #include <QDebug>

  extern "C" {        // 用C規則編譯指定的代碼
  #include "libavcodec/avcodec.h"
  #include "libavformat/avformat.h"
  #include "libavutil/avutil.h"
  #include "libswscale/swscale.h"
  #include "libavutil/imgutils.h"
  #include "libavdevice/avdevice.h"
  }

  #define ERROR_LEN 1024  // 例外資訊陣列長度
  #define PRINT_LOG 1
  #define USE_H264 0      // 使用H264編碼器

  VideoSave::VideoSave()
  {
  }

  VideoSave::~VideoSave()
  {
      close();
  }

  /**
   * @brief        顯示ffmpeg函式呼叫例外資訊
   * @param err
   */
  void VideoSave::showError(int err)
  {
  #if PRINT_LOG
      static char  m_error[ERROR_LEN];         // 保存例外資訊
      memset(m_error, 0, ERROR_LEN);           // 將陣列置零
      av_strerror(err, m_error, ERROR_LEN);
      qWarning() << "VideoSave Error：" << m_error;
  #else
      Q_UNUSED(err)
  #endif
  }

  bool VideoSave::open(AVStream *inStream, const QString &fileName)
  {
      if(!inStream || fileName.isEmpty()) return false;

      // 通過輸出檔案名為輸出格式分配AVFormatContext，
  #if USE_H264
      int ret = avformat_alloc_output_context2(&m_formatContext, nullptr, "h264", fileName.toStdString().data());
  #else
      /**
       * 攝像頭打開使用的是mjpeg編碼器；
       * MJPEG壓縮技術可以獲取清晰度很高的視頻影像，可以【動態調整幀率】適合保存攝像頭視頻、解析度，但由于沒有考慮到幀間變化，造成大量冗余資訊被重復存盤，因此單幀視頻的占用空間較大；
       * 如果采用其它編碼器，由于攝像頭曝光時間長度不一定，所以錄像時幀率一直在變，編碼器指定固定幀率會導致視頻一會快一會慢，效果很不好，適用于錄制固定幀率的視頻（當然其它編碼器應該是有處理辦法，不過我還不清楚）；
       */
      QString strName = avcodec_find_encoder(inStream->codecpar->codec_id)->name;    // 獲取編碼器名稱
      int ret = avformat_alloc_output_context2(&m_formatContext, nullptr, strName.toStdString().data(), fileName.toStdString().data());  // 這里使用和解碼一樣的編碼器，防止保存的影像顏色出問題
  #endif
      if(ret < 0)
      {
          close();
          showError(ret);
          return false;
      }
      // 創建并初始化AVIOContext以訪問url所指示的資源，
      ret = avio_open(&m_formatContext->pb, fileName.toStdString().data(), AVIO_FLAG_WRITE);
      if(ret < 0)
      {
          close();
          showError(ret);
          return false;
      }


      // 查詢編碼器
      const AVCodec* codec = avcodec_find_encoder(m_formatContext->oformat->video_codec);
      if(!codec)
      {
          close();
          showError(AVERROR(ENOMEM));
          return false;
      }

      // 分配AVCodecContext并將其欄位設定為默認值，
      m_codecContext = avcodec_alloc_context3(codec);
      if(!m_codecContext)
      {
          close();
          showError(AVERROR(ENOMEM));
          return false;
      }
      // 設定編碼器背景關系引數
      m_codecContext->width = inStream->codecpar->width;                          // 圖片寬度/高度
      m_codecContext->height = inStream->codecpar->height;
  #if USE_H264
      m_codecContext->pix_fmt = AV_PIX_FMT_YUV420P;
  #else
      m_codecContext->pix_fmt = AVPixelFormat(inStream->codecpar->format);        // 像素格式，也可以使用codec->pix_fmts[0]或AV_PIX_FMT_YUVJ422P(【注意】攝像頭解碼的影像格式為yuvj422p，如果這里不一樣可能保存會出問題，或者后面進行格式轉換)
  #endif
      m_codecContext->time_base = {1, 10};                   //設定時間基，20為分母，1為分子，表示以1/20秒時間間隔播放一幀影像
      m_codecContext->framerate = {10, 1};
      m_codecContext->bit_rate = 4000000;                    // 目標的碼率，即采樣的碼率；顯然，采樣碼率越大，視頻大小越大，畫質越高
      m_codecContext->gop_size = 10;                         // I幀間隔
      m_codecContext->flags |= AV_CODEC_FLAG_GLOBAL_HEADER;
  //    m_codecContext->max_b_frames = 1;                      // 非B幀之間的最大B幀數(有些格式不支持)
  //    m_codecContext->qmin = 1;
  //    m_codecContext->qmax = 5;
  //    m_codecContext->colorspace = AVCOL_SPC_BT470BG;
  //    m_codecContext->color_range = AVCOL_RANGE_JPEG;
  //    m_codecContext->color_primaries = AVCOL_PRI_BT709;
  //    m_codecContext->bits_per_coded_sample = 24;
  //    m_codecContext->bits_per_raw_sample = 8;
  //    av_opt_set(m_codecContext->priv_data, "preset", "placebo", 0);
  //    qDebug() << m_codecContext->pix_fmt;

      // 打開編碼器
      ret = avcodec_open2(m_codecContext, nullptr, nullptr);
  #if USE_H264
      ret = avcodec_open2(m_codecContext, codec, nullptr);      // 使用h264時第一次打不開，第二次可以打卡，不知道什么原因
  #endif
      if(ret < 0)
      {
          close();
          showError(ret);
          return false;
      }

      // 向媒體檔案添加新流
      m_videoStream = avformat_new_stream(m_formatContext, nullptr);
      if(!m_videoStream)
      {
          close();
          showError(AVERROR(ENOMEM));
          return false;
      }

      //拷貝一些引數，給codecpar賦值
      ret = avcodec_parameters_from_context(m_videoStream->codecpar,m_codecContext);
      if(ret < 0)
      {
          close();
          showError(ret);
          return false;
      }

      // 寫入檔案頭
      ret = avformat_write_header(m_formatContext, nullptr);
      if(ret < 0)
      {
          close();
          showError(ret);
          return false;
      }
      m_writeHeader = true;

      // 分配一個AVPacket
      m_packet = av_packet_alloc();
      if(!m_packet)
      {
          close();
          showError(AVERROR(ENOMEM));
          return false;
      }
      qDebug() << "開始錄制視頻！";
      return true;
  }

  /**
   * @brief        寫入資料
   * @param frame
   */
  void VideoSave::write(AVFrame *frame)
  {
      QMutexLocker locker(&m_mutex);
      if(!m_packet)
      {
          return;
      }

      if(frame)
      {
          frame->pts = m_index;    // 注意：每一幀視頻顯示時間從0遞增，否則錄制的視頻顯示/時長會不對
          m_index++;
      }

      // 將影像傳入編碼器
      avcodec_send_frame(m_codecContext, frame);

      // 回圈讀取所有編碼完的幀
      while (true)
      {
          // 從編碼器中讀取影像幀
          int ret = avcodec_receive_packet(m_codecContext, m_packet);
          if(ret < 0)
          {
              break;
          }

          // 將資料包中的有效時間欄位（時間戳/持續時間）從一個時基轉換為 輸出流的時間
          av_packet_rescale_ts(m_packet, m_codecContext->time_base, m_videoStream->time_base);
          av_write_frame(m_formatContext, m_packet);   // 將資料包寫入輸出媒體檔案
          av_packet_unref(m_packet);
      }
  }

  /**
   * @brief 關閉保存資料
   */
  void VideoSave::close()
  {
      write(nullptr);   // 傳入空幀，讀取所有編碼資料
      QMutexLocker locker(&m_mutex);    // 如果不加鎖可能在點擊關閉時，write函式正在寫入資料，導致崩潰
      if(m_formatContext)
      {
          // 寫入檔案尾
          if(m_writeHeader)
          {
              m_writeHeader = false;
              int ret = av_write_trailer(m_formatContext);
              if(ret < 0)
              {
                  showError(ret);
                  return;
              }
          }
          int ret = avio_close(m_formatContext->pb);
          if(ret < 0)
          {
              showError(ret);
              return;
          }
          avformat_free_context(m_formatContext);
          m_formatContext = nullptr;
      }
      // 釋放編解碼器背景關系并置空
      if(m_codecContext)
      {
          avcodec_free_context(&m_codecContext);
      }
      if(m_packet)
      {
          av_packet_free(&m_packet);
          qDebug() << "停止錄制視頻！";
      }
  }


5、完整源代碼

• github
• gitee
