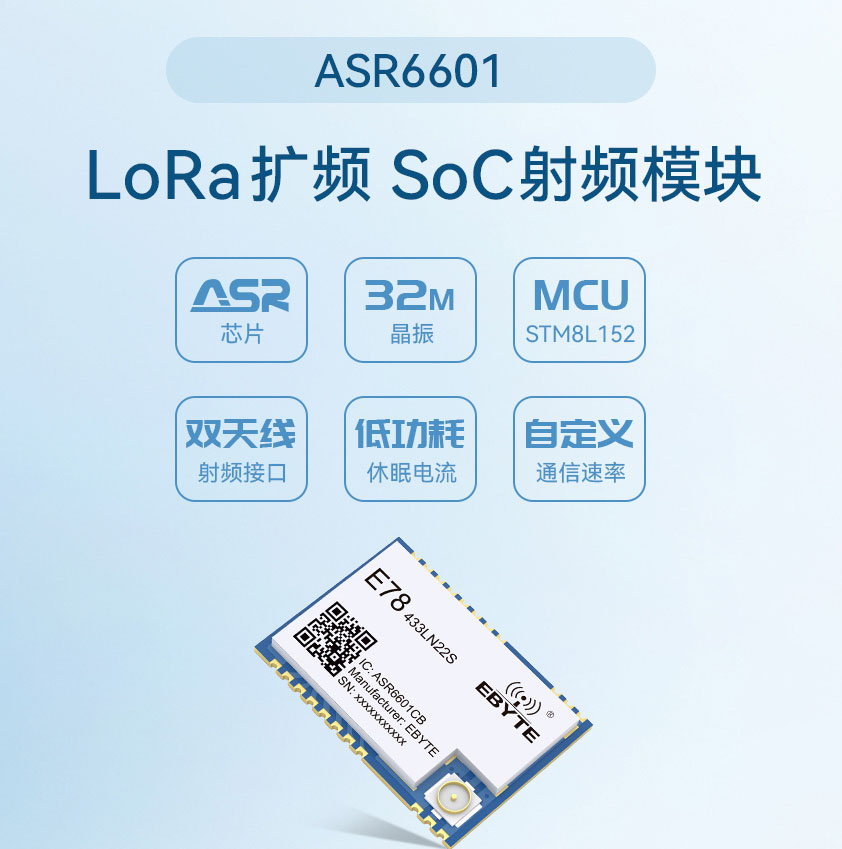

E78-433LN22S(6601) LoraWan無線模塊
芯片方案：ASR6601
載波頻率：433.175~434.665MHZ
發射功率：22dBm
通信距離：5.6km
產品尺寸：20*14*2.8mm
產品簡介：E78-433LN22S(6601)系列產品是設計生產的標準LoraWan節點無線模塊，作業頻段 433.175~434.665Mhz，支持 EU433 標準，支持 CLASS–A/CLASS-C 節點型別，支持 ABP/OTAA 兩種入網方式，同時，該模塊具備多種低功耗模式，外部通信介面采用標準 UART，用戶通過 AT 指令簡單配置即可接入標準 LoraWan 網路中，是當下物聯網應用的絕佳選擇，
LoraWan節點無線模塊物聯網應用場景
- 智能家居以及工業傳感器等；
- 安防系統、定位系統；
- 無線遙控，無人機；
- 無線游戲遙控器；
- 醫療保健產品；
- 無線語音，無線耳機；
- 汽車行業應用，
- LoRaWAN定義詳解：
LoRa聯盟是2015年3月Semtech牽頭成立的開放的、非盈利的組織. 聯盟發布一個基于開源的MAC層協議的低功耗廣域網標準： LoRaWAN協議標準.
網路拓撲： 星形結構
網路構成： LoRa模塊、LORA DTU網關（Gateway 或稱基站）、Server（包括Network Server,Network control,ApplicationServer），
LoRaWAN 把 LoRa 節點分為 A/B/C 三類：
? 雙向傳輸終端(Class A)：
Class A 的終端在每次上行后都會緊跟兩個短暫的下行接收視窗， 以此實作雙向傳輸， 終端基于自身通信需求來安排傳輸時隙， 在隨機時間的基礎上具有較小的變化(即 ALOHA 協議)， 這種 Class A 操作為應用提供了最低功耗的終端系統，只要求應用
在終端上行傳輸后的很短時間內進行服務器的下行傳輸， 服務器在其他任何時間進行的下行傳輸都得等終端的下一次上行，
? 劃定接收時隙的雙向傳輸終端(Class B)：
Class B 的終端會有更多的接收時隙， 除了 Class A 的隨機接收視窗， Class B 設備還會在指定時間打開別的接收視窗，為了讓終端可以在指定時間打開接收視窗，終端需要從網關接收時間同步的信標(Beacon)， 這使得服務器可以知道終端何時處于監聽狀態，
? 最大化接收時隙的雙向傳輸終端(Class C)：
Class C 的終端基本是一直打開著接收視窗， 只在發送時短暫關閉， Class C 的終端會比 Class A 和 Class B 更加耗電， 但同時從服務器下發給終端的時延也是最短的，
注：E78-433LN22S(6601)支持 Class A、Class C 兩種設備型別；
