一、引子
對于一個標量場資料，我們可以描繪輪廓(Contouring)，包括2D和3D，2D的情況稱為輪廓線（contour lines），3D的情況稱為表面（surface），他們都是等值線或等值面，

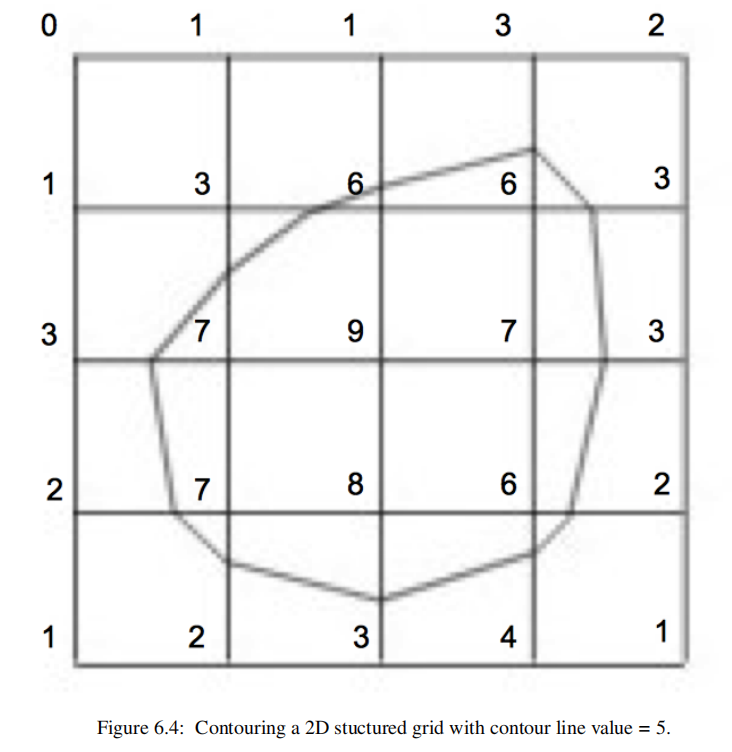

以下是一個2D例子：
為了生成輪廓，必須使用某種形式的插值，這是因為我們只在資料集中的一個有限點集上有標量值，而我們的等高線值可能位于這兩個點的值之間，由于最常見的插值技術是線性插值，我們通過沿邊緣的線性插值在輪廓表面上生成點，如果一條邊在其兩個端點上有標量值10和0，如果我們試圖生成一條值為5的等高線，則邊緣插值計算該等高線通過邊緣的中點，
二、Marching cubes演算法——從2D理解

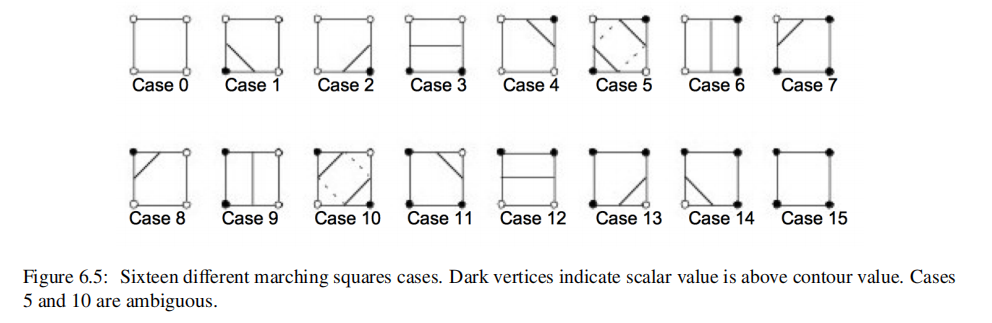

運用了分治思想，對每個單元格(cell)獨立地進行處理，該技術的基本假設是，一個輪廓只能以有限數量的方式通過一個單元格，我們可以構造一個案例表(case table)，它列舉一個單元的所有可能的拓撲狀態（topological state），拓撲狀態的數量取決于單元格頂點的數量，以及一個頂點相對于輪廓值可以具有的內部/外部關系的數量，標量值大于輪廓值的頂點被稱為在輪廓之內，標量值小于輪廓值的頂點被稱為在輪廓之外，例如，如果一個單元格有四個頂點，并且每個頂點可以在輪廓內部或外部，則有2^4 = 16種可能的方式通過單元格（在實作時可以用bit來實作），在案例表中，我們不感興趣的是輪廓通過單元格的位置（例如，geometrical intersection），感興趣的只是它如何通過單元格（即單元格中輪廓的topology），
一旦我們選擇好屬于哪一種case之后，就可以使用插值來計算contour line與cell edge相交的位置，該演算法處理一個單元格，然后移動，或行進到下一個單元格，在訪問所有單元格后，將完成輪廓，因此稱為marching cubes，
演算法的步驟如下：
四、演算法需要注意的事項
在2D中，輪廓模糊（ambiguos cases，如Fig6.5中的Case 5和Case 10）很容易處理：對于每個模糊的情況，我們選擇實作兩種可能的情況中的一種，根據選擇的不同，輪廓可以延伸或打破當前的輪廓，如Fig 6.9所示，任何一種選擇都是可以接受的，因為產生的等高線（contour line）將是連續的和封閉的（或將在資料集(data set)邊界結束），

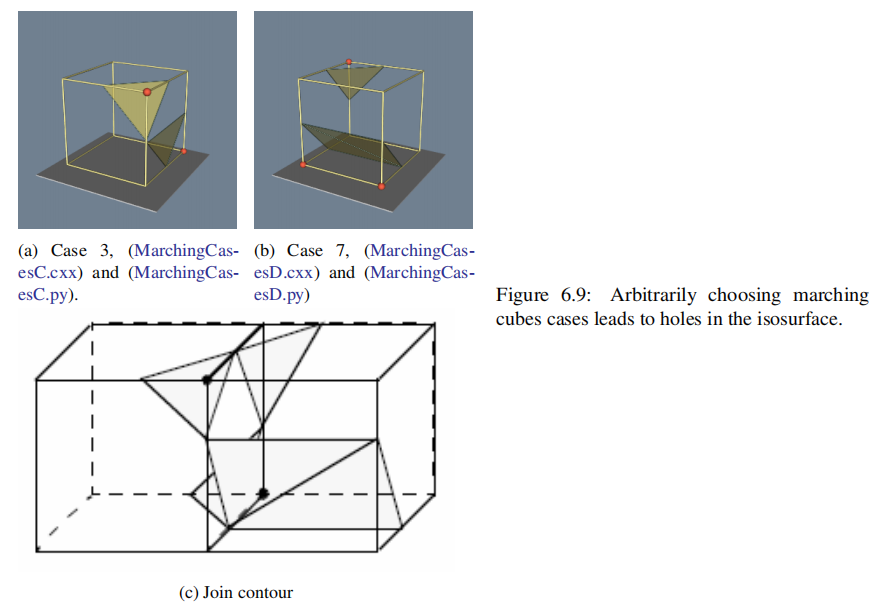

在3D中，這個問題更為復雜，我們不能簡單地選擇一個獨立于所有其他模糊案例的模糊案例，例如，Fig 6.9顯示了如果我們不小心實作了兩個相互獨立的情況，會發生什么，在這個圖中，我們使用了通常的情況3，但用它的互補情況替換了情況6，互補的情況是通過將“暗”頂點與“光”頂點交換而形成的，（這相當于將頂點標量值從等值面值以上切換到等值面值以下，反之亦然，）將這兩種情況配對的結果是在等值面上留下了一個孔(hole)，

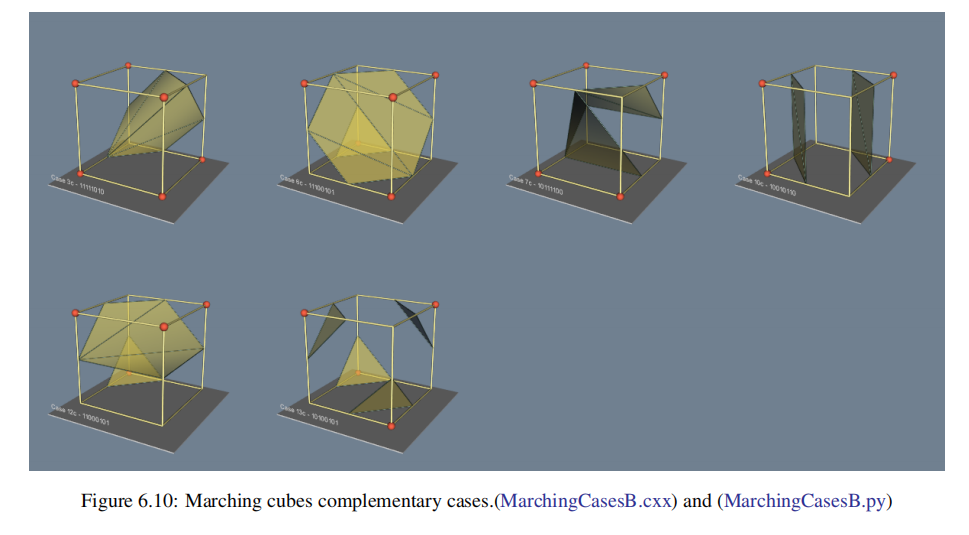

一個簡單而有效的解決方案通過添加額外的互補案例(complementary cases)，擴展了原來的15個marching cubes案例，這些情況被設計成與鄰近的情況兼容，并防止在等值面上產生孔，需要6個互補的情況，分別對應于行進立方體的情況3、6、7、10、12和13，互補的行進立方體案例如Fig 6.10所示，
此外，盡管我們說該演算法用于規則型別，如四邊形和立方體，但marching cubes可以應用于任何拓撲上等同于立方體的單元型別（例如，六面體或非立方體體素），
五、應用

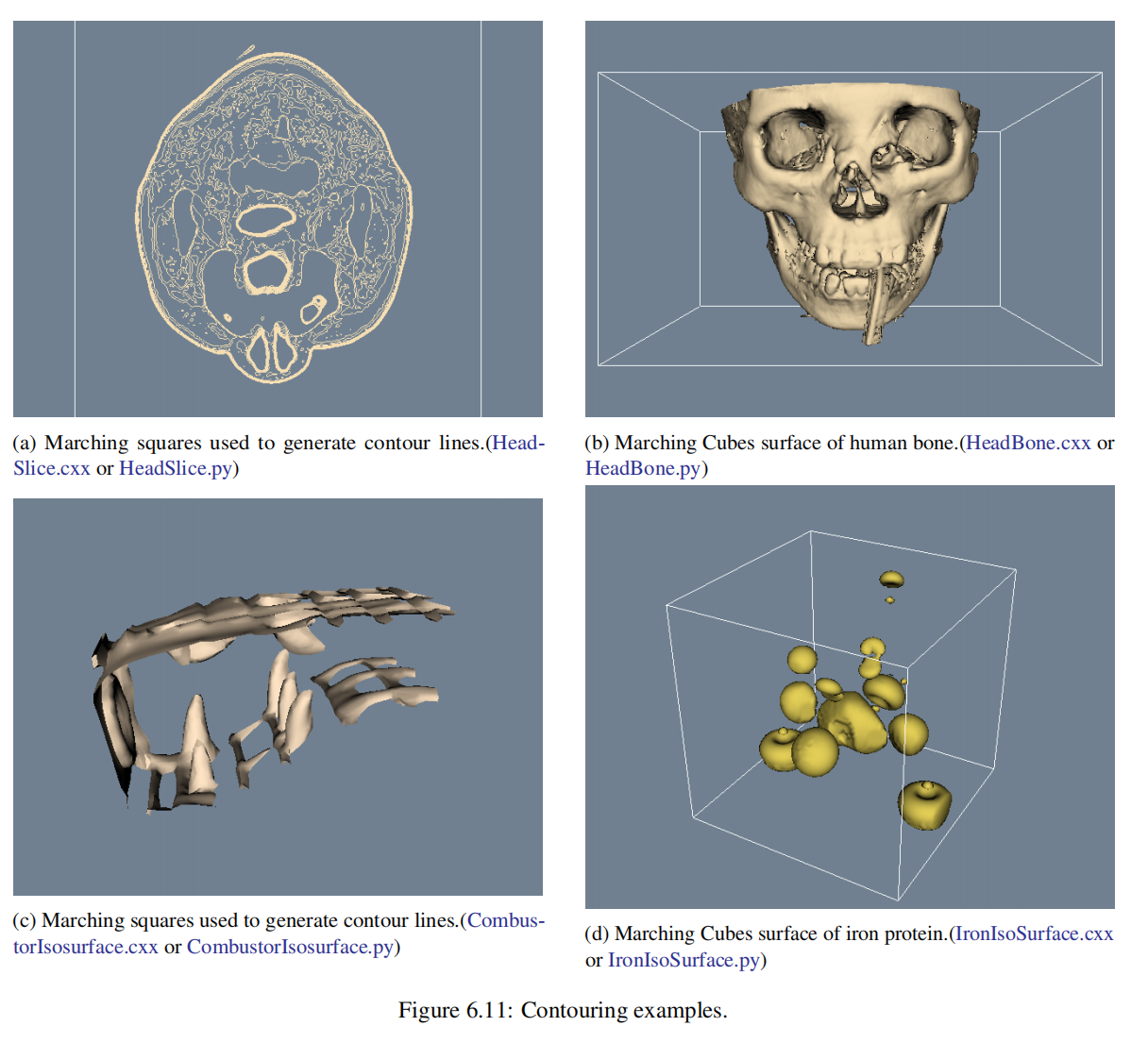

Fig 6.11d是由marching cubes創建的等值面，圖6.11b是一個來自計算機斷層掃描（CT）x射線成像系統的恒定影像強度（image intensity）的表面，（圖6.11a是該資料的二維子集，）其強度水平對應于人的骨骼，圖6.11c為恒定流密度（flow density）的等值面，圖6.11d為鐵蛋白分子的電子勢等值面，由于我們熟悉人體解剖學，圖6.11b中所示的影像可以立即被識別出來，然而，對于計算流體動力學和分子生物學領域的從業者來說，圖6.11c和圖6.11d同樣熟悉，正如這些例子所顯示的，輪廓形成的方法是各領域可視化資料的強大而又通用的技術，
參考檔案：VTKTextBook Scalar Algorithms
