為保證您安全、正確、高效地使用裝置，請務必閱讀以下重要資訊：
1.裝置的安裝除錯應由具備專業資格的作業人員進行；
2.裝置上電使用前請仔細閱讀說明書，明確連線與正確示圖相一致；應遵照國家和電力行業相關規程，并參照說明書對裝置進行操作、調整和測驗，如有隨機資料，相關部分以資料為準；
3.裝置應該可靠接地；
4.裝置施加的額定操作電壓應該與銘牌上標記的一致；
5.嚴禁無防護措施觸摸電子器件，嚴禁帶電插拔電源模件和主控模件；
6.接觸裝置端子，要防止電觸擊；
7.如要拆裝裝置，必須保證斷開所有外部端子連接，否則，觸及裝置內部的帶電部分，將可能造成人身傷害；
8.對裝置進行測驗時，應使用可靠的測驗儀；
9.裝置的運行引數和設定值同樣重要，應準確設定才能保證裝置功能的正常運行；
10. 改變當前設定將不可避免地要改變裝置的運行狀況，且有的改變需要重啟設備，因此在改變前應謹慎，并按規程作校驗，
對本檔案及其中的內容具有全部的知識產權，除非特別授權，禁止復制或向第三方分發，凡侵犯本公司著作權等知識產權的，本公司必依法追究其法律責任，我們定期檢查本檔案中的內容，在后續版本中會有必要的修正，但不可避免會有一些錯誤之處，歡迎提出改進的意見，我們保留在不事先通知的情況下進行技術改進的權利，
當前，我國電力系統普遍采用北斗衛星或者GPS衛星授時來實作時間同步，但不加防護的授時裝置存在衛星信號被干擾或欺騙的風險，
時空安全隔離裝置是為應對衛星信號易受到干擾、攻擊以及欺騙等特點，影響到正常衛星信號的接收，導致衛星時間同步裝置作業例外而開發的衛星時空安全防護產品，衛星時空安全隔離裝置適用于電力、交通、智能制造、醫療、金融等行業衛星時間同步裝置的衛星信號抗干擾、防欺騙的功能加固，
通過加裝一臺我公司的時空防護裝置，可以在不更換原有時間同步裝置的前提下，實作預防衛星信號的干擾和欺騙，最大程度的減少不必要的再投資，

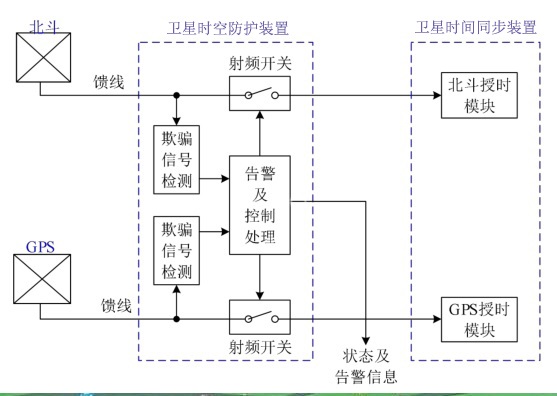

時空防護裝置的組成和作業示意圖如下：
當沒有欺騙信號時，時空防護裝置內兩個射頻開關閉合，北斗和 GPS 有源天線接收到的信號直接送給衛星時間同步裝置，同步裝置接收衛星信號并處于北斗（或GPS）授時作業狀態，當一路天線（北斗或 GPS）有欺騙（或干擾）信號時，時空防護裝置切斷有欺騙（或干擾）信號通道的射頻開關，衛星時間同步裝置按衛星信號選擇邏輯，選擇另一無欺騙信號的衛星信號授時；當兩路天線同時存在欺騙（或干擾）信號時，時空防護裝置內部兩個射頻開關同時關斷，衛星時間同步裝置因接收不到該衛星信號，將處于守時作業狀態，
另外，設備的射頻開關默認為閉合狀態，即：如果時空防護裝置斷電，設備支持將衛星信號直接轉發給時間同步裝置，而不至于斷電后時間同步裝置收不到衛星信號，
一、基本功能
01．安全隔離功能
信號隔離——及時將不可用衛星信號（存在欺騙或干擾衛星等情況）進行隔離；
02．抗干擾反欺騙功能
全頻段壓制干擾情況下能夠準確的識別并拒絕采用干擾信號輸出；非 BDS/GPS 頻點壓制干擾情況下安全信號輸出不受影響；
03．設備具備狀態指示、WEB設定和監控、遠程升級維護等功能；
04．具有實時監測授時設備安裝位置衛星導航信號，判斷是否存在干擾，并在有干擾時進行告警；在干擾消失后，及時解除告警，支持欺騙和干擾告警接點輸出;
05．具有資料上報功能，日志存盤，且能夠對告警狀態、運行狀態、輸入信號健康狀態等進行記錄；
06．前面板指示功能：兩路電源狀態；北斗和GPS的狀態（包括：接收狀態、輸出狀態、干擾狀態、欺騙狀態、通斷狀態）；
07．可接收北斗、GPS衛星信號；
08．可輸出北斗、GPS衛星信號；
09．裝置由于斷電、故障等無法啟動時，射頻開關閉合，不影響衛星信號的正常通過，后置裝置可繼續采用衛星信號對時；
10．各輸出信號之間相互電氣隔離，設備所有輸出、電源等均不與裝置內部弱電回路有電氣聯系；
二、前面板指示
裝置面板設 12 個指示燈和 1 個顯示屏，指示燈排列方式如下圖所示：
指示燈指示狀態如下表所示：
|
指示燈 |
顯示模式 |
|
電源 1 |
電源 1 加電后長亮，不加電時熄滅 |
|
電源 2 |
電源 2 加電后長亮，不加電時熄滅 |
|
北斗接收 |
長亮：北斗接收正常 熄滅：北斗接收例外 |
|
北斗輸出 |
長亮：北斗信號通道接通 熄滅：北斗信號通道關斷 |
|
北斗干擾 |
長亮：北斗信號有干擾告警 熄滅：北斗信號無干擾告警 |
|
北斗欺騙 |
長亮：北斗信號有欺騙告警 熄滅：北斗信號無欺騙告警 |
|
北斗告警通斷 |
長亮：北斗信號通道關斷告警 熄滅：北斗信號通道接通 |
|
GPS 接收 |
長亮：GPS 接收正常 熄滅：GPS 接收例外 |
|
GPS 輸出 |
長亮：GPS 信號通道接通 熄滅：GPS 信號通道關斷 |
|
GPS 干擾 |
長亮：GPS 信號有干擾告警 熄滅：GPS 信號無干擾告警 |
|
GPS 欺騙 |
長亮：GPS 信號有欺騙告警 熄滅：GPS 信號無欺騙告警 |
|
GPS告警通斷 |
長亮：GPS 信號通道關斷告警 熄滅：GPS 信號通道接通 |
顯示屏主界面顯示內容如下圖所示
第一行：當前時間和時區，年-月-日 時：分：秒（時區）
第二行：北斗狀態、衛星數，告警，BDS：接收正常/接收例外（衛星數）
告警：正常/欺騙/干擾
第三行：GPS狀態、衛星數，告警，GPS：接收正常/接收例外（衛星數）
告警：正常/欺騙/干擾
第四行：設備溫度和軟體版本號，
后面板安裝的主要介面如下：
|
介面 |
數量 |
說明 |
|
電源插座 |
2 |
3 芯品字插座， |
|
電源開關 |
2 |
船形開關， |
|
北斗天線 |
1 |
BNC， |
|
北斗輸出 |
1 |
BNC， |
|
GPS 天線 |
1 |
BNC， |
|
GPS 輸出 |
1 |
BNC， |
|
網口1 |
1 |
告警輸出及WEB設定， |
|
網口2 |
1 |
備用， |
|
北斗秒輸出 |
1 |
北斗輸出的秒脈沖， |
|
GPS秒輸出 |
1 |
GPS輸出的秒脈沖， |
|
告警輸出 |
2 |
4 芯 2.54 間距鳳凰插座，內側輸出GPS例外告警，外側輸出北斗例外告警， |
告警接點輸出告警信號，如下表所示：
|
告警接點 |
說明 |
|
裝置例外 |
裝置作業例外時接點閉合， |
|
節點閉合 |
出現以下情況時接點閉合： 1） 北斗通道接收到干擾信號； 2） 北斗通道接收到欺騙信號； 3） GPS 通道接收到干擾信號； 4） GPS 通道接收到欺騙信號； |
1.主要指標
|
引數 |
指標 |
|
接收信號 |
北斗/B1、GPS/L1，C/A 碼， |
|
干擾告警性能 |
干擾超過底噪聲 10dB 時，2 秒鐘內發出干擾告警的概率≥95％， |
|
防欺騙性能 |
能防轉發式、生成式和入侵式欺騙， |
|
處理信號路數 |
2路（2路輸入，2路輸出，北斗和GPS各1路）， |
|
機箱尺寸 |
1U 高 19 英寸機箱， |
|
供電 |
220VAC/220VDC/110VDC 雙電源供電， |
|
功耗 |
≤25W， |
2.參考標準
GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.3 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 2423.5 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊
GB/T 2423.6 電工電子產品環境試驗 第二部分：試驗方法 試驗Eb和導則：碰撞
GB/T 2423.10 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc和導則：振動
GB/T 13729-2019 遠動終端設備
GB/T 17626.2 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗
GB/T 17626.4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
GB/T 17626.5 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗
GB/T 17626.8 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗
GB/T 17626.9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗
GA 1800.1-2021 電力系統治安反恐防范要求 第1部分：電網企業
GA 1800.2-2021 電力系統治安反恐防范要求 第2部分：火力發電企業
GA 1800.2-2021 電力系統治安反恐防范要求 第3部分：水力發電企業
GA 1800.2-2021 電力系統治安反恐防范要求 第6部分：核能發電企業
DL/T 1100.5-2019 電力系統的時間同步系統 第5部分：防欺騙和抗干擾技術要求
通過向下按鍵翻頁，可以查看設備IP地址，在瀏覽器上輸入設備 IP 地址，打開設備監控頁面，用戶名默認是：admin，密碼默認：666，打開后默認到首頁，
- 首頁狀態 首頁上面部分顯示產品名稱、序列號，軟硬體版本，中間部分顯示北斗、GPS 接收狀態，包括作業狀態、位置資訊、信號質量等，最下面顯示北斗、GPS 告警狀態，
- 設備日志
設備日志頁面顯示設備作業狀態日志資訊，包括設備衛星接收、干擾、欺騙等日志資訊，
- 引數設定
- 維護升級
維護升級是實作設備軟體在線升級和設備授權功能，此項建議由廠家人員設定，
1﹑購買安徽京準公司產品的用戶，將根據國家有關部門在1995年8月25日發布的《部分商品修理、更換、退貨責任規定》，享受全面三包服務，
2﹑在正常操作下，出現故障，未經拆修，外觀無明顯損傷，包裝完好，配件齊全，自購買之日起三個月包換，一年包修，終生維護，
3﹑產品在非保修范圍內，提供只收取元器件、配件成本的維修服務，
4﹑更換或維修時，必須憑保修卡
