環境：

工具：銳捷EVE模擬器
遠程工具：SecureCRT
系統版本：Windows 10

問題描述：

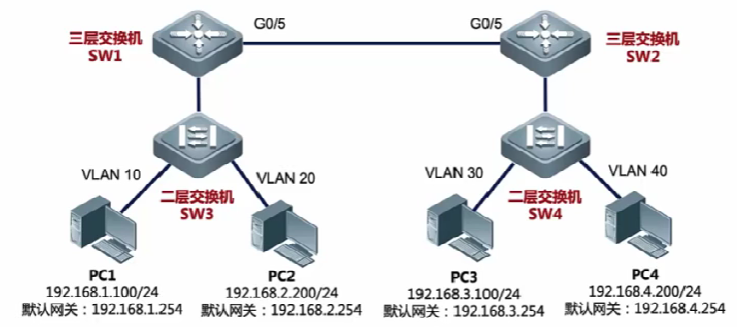

描述：通過兩臺三層交換機的互聯，完成全網互通，拓撲如下圖：

解決方法-視頻與文字教程：

視頻教程：

文字教程：
方法1：通過建立TRUNK鏈路，通過SVI虛擬介面實作三層交換機的互聯，各交換機下的終端的網關指向各自交換機的虛擬介面，從而完成全網互通，

1.使用TRUNK鏈路和SVI虛擬介面使得兩臺交換機互聯

SW1配置如下：

Ruijie(config)#hostname RJ-SW1
RJ-SW1(config)#vlan 800
RJ-SW1(config-vlan)#int vlan 800
RJ-SW1(config-if-VLAN 800)#ip add 10.0.0.1 30
RJ-SW1(config-if-VLAN 800)#int g0/5
RJ-SW1(config-if-GigabitEthernet 0/5)#switchport mode trunk
RJ-SW1(config-if-GigabitEthernet 0/5)#switchport trunk all vlan all
RJ-SW1(config)#vlan 10
RJ-SW1(config-vlan)#int vlan 10
RJ-SW1(config-if-VLAN 10)#ip add 192.168.1.254 24
RJ-SW1(config-if-VLAN 10)#vlan 20
RJ-SW1(config-vlan)#int vlan 20
RJ-SW1(config-if-VLAN 20)#ip add  192.168.2.254 24
RJ-SW1(config)#ip route 192.168.3.0 255.255.255.0  10.0.0.1
RJ-SW1(config)#ip route 192.168.4.0 255.255.255.0  10.0.0.1

SW2配置如下：

Ruijie(config)#hostname RJ-SW2
RJ-SW2(config)#vlan 800
RJ-SW2(config-vlan)#int vlan 800
RJ-SW2(config-if-VLAN 800)#ip add 10.0.0.1 30
RJ-SW2(config-if-VLAN 800)#int g0/5
RJ-SW2(config-if-GigabitEthernet 0/5)#switchport mode trunk
RJ-SW2(config-if-GigabitEthernet 0/5)#switchport trunk all vlan all
RJ-SW2(config)#vlan 10
RJ-SW2(config-vlan)#int vlan 10
RJ-SW2(config-if-VLAN 10)#ip add 192.168.3.254 24
RJ-SW2(config-if-VLAN 10)#vlan 20
RJ-SW2(config-vlan)#int vlan 20
RJ-SW2(config-if-VLAN 20)#ip add  192.168.4.254 24
RJ-SW2(config)#ip route 192.168.1.0 255.255.255.0  10.0.0.1
RJ-SW2(config)#ip route 192.168.2.0 255.255.255.0  10.0.0.1

2.自行配置好PC機的IP和網關，并將交換機對應的介面劃入對應的VLAN，若交換機能互聯則全網互聯，
注意：無PC機可用路由器的介面代替

方法2：將交換機的介面轉換為三層介面，作為互聯介面
SW1配置：重復配置不再描述

RJ-SW1(config)#int g0/5
RJ-SW1(config-if-GigabitEthernet 0/5)#no swi
RJ-SW1(config-if-GigabitEthernet 0/5)#ip add 10.0.0.1 30

SW2配置：重復配置不再描述

RJ-SW1(config)#int g0/5
RJ-SW1(config-if-GigabitEthernet 0/5)#no swi
RJ-SW1(config-if-GigabitEthernet 0/5)#ip add 10.0.0.2 30

2.自行配置好PC機的IP和網關，并將交換機對應的介面劃入對應的VLAN，若交換機能互聯則全網互聯，
注意：無PC機可用路由器的介面代替
