關于 Grafana系列-統一展示-6-Zabbix 資料源, 其實已經在之前的文章: 使用 Grafana 統一監控展示 - 對接 Zabbix 里詳細介紹過了, 感興趣的請移步閱讀.

知識儲備

一個圖表上的多個 Items

我們可以在 metric 欄位內使用正則運算式來建立有大量 items 的圖表，Grafana使用JavaScript正則運算式實作，例如，如果你需要顯示CPU時間（user、system、iowait等），你可以在Item欄位中使用這個regex創建圖表：

/CPU (?!idle).* time/

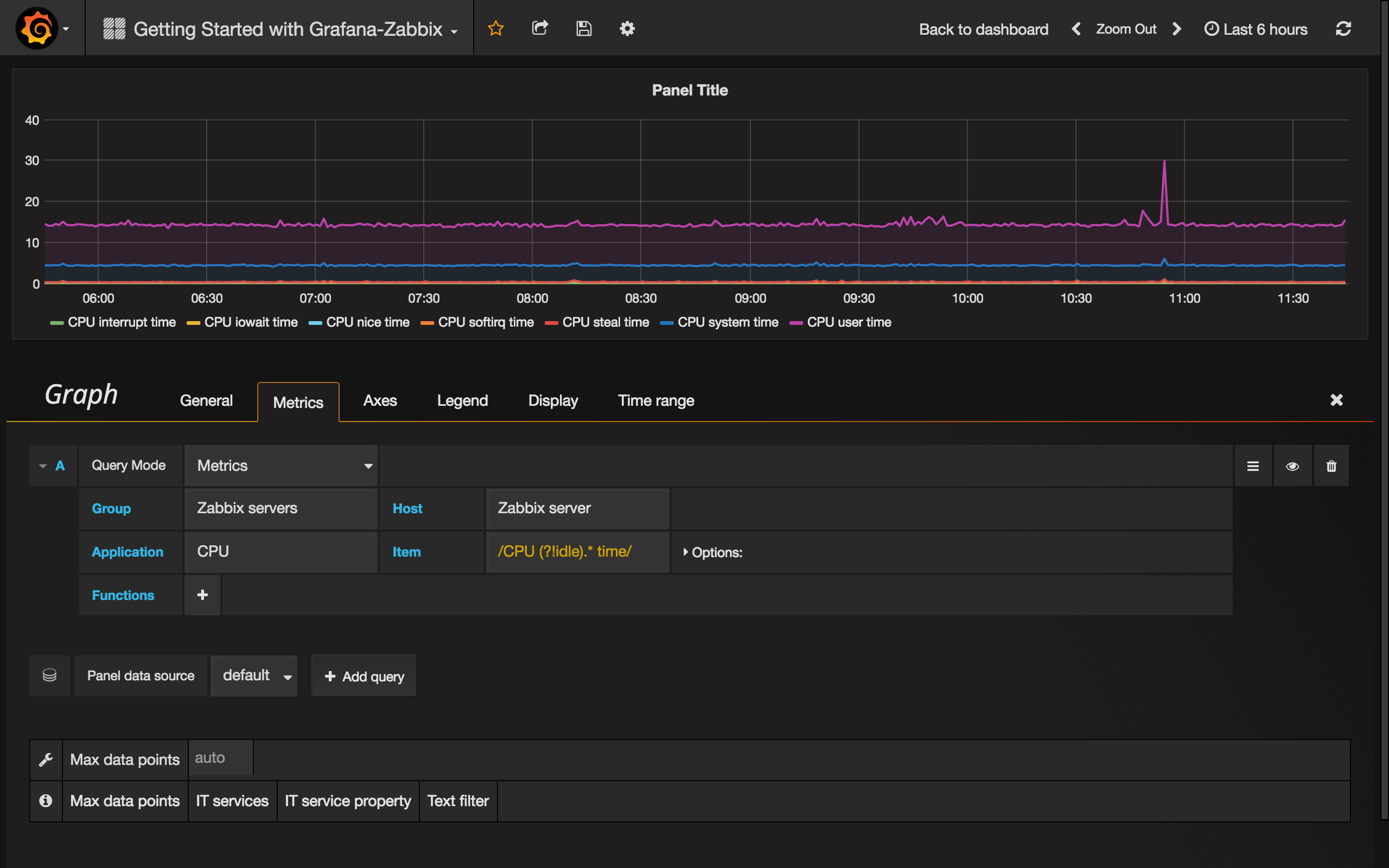

Zabbix multi items with regex

另一種使用regex的情況是比較不同主機的相同指標，使用/.*/ regex來顯示所有的指標或撰寫你自己的過濾器，例如，我想顯示所有主機組中名稱以backend 開頭的主機的CPU系統時間，我使用/.*/表示 Group，/^backend/表示 Host，CPU system time 表示 Item，

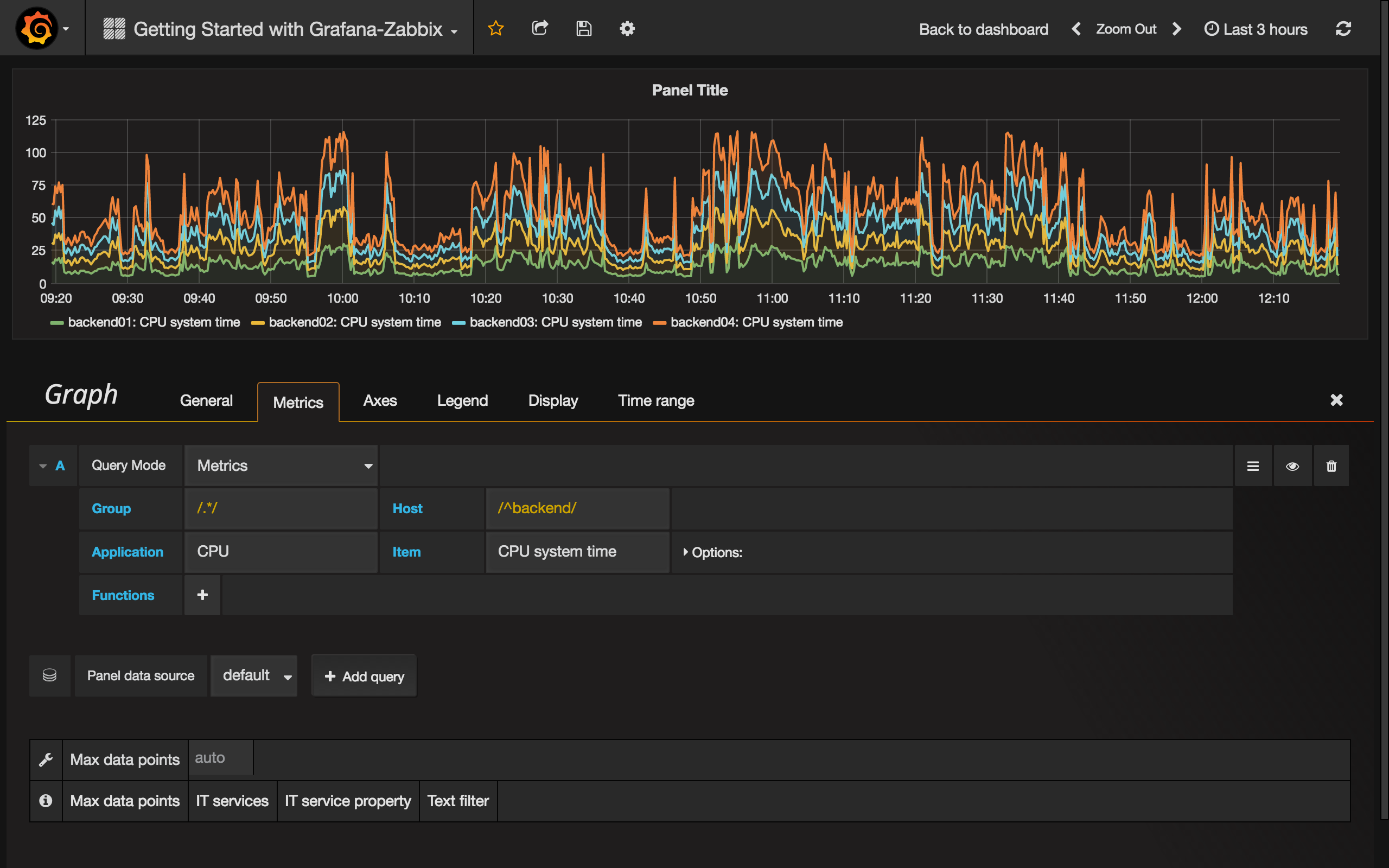

Backend system time

Template Variable

你可以使用模板變數來創建高度可重用和互動的儀表盤，模板化的總體思路是允許Grafana從資料源獲取不同的指標，并提供一種無需修改儀表盤就能即時改變的方法，對于Zabbix來說，這意味著你可以獲得主機組、主機、應用程式或專案的串列，并將其作為一個變數添加，

創建變數

Type: 默認情況下，Query 型別被選中，這意味著Grafana會向資料源詢問變數的值，但也有一些其他型別：Interval（只是一個時間間隔），Data source（你可以切換資料源，例如，如果你有一個以上的Zabbix實體，并且每個實體都作為資料源添加到Grafana中），Custom（你可以為變數設定任何預定義的值）和Constant，

Query 格式

Zabbix資料源中的模板變數查詢是一個字串，包含4個用大括號（{}）包裹的部分，

{host group}{host}{application}{item name}

如:

{Zabbix servers}{Zabbix server}{CPU}{*}
{Frontend}{web01.mydomain.com}{*}{*}

每個部分都可以是對應 metric 的名稱或*(表示所有 metric)，

示例:

{*} 回傳所有可用的主機組的串列
{*}{*} Zabbix 中的所有主機
{Network}{*} 回傳 group: Network 中的所有主機
{Linux servers}{*}{*} 回傳Linux server group 中主機的所有應用程式
{Linux Servers}{backend01}{CPU}{*} 回傳backend01中屬于CPU應用的所有 items，

你可以使用另一個變數作為查詢的一部分，例如，你有一個變數group，它回傳主機組的串列，想用它來查詢所選組的主機，下面是這種情況下的查詢：

{$group}{*}

Variables 用法

當你創建一個變數時，你可以把它作為資料源查詢的一部分，Grafana也支持在不同的地方使用變數，如面板和 row 的標題、文本面板的內容等，

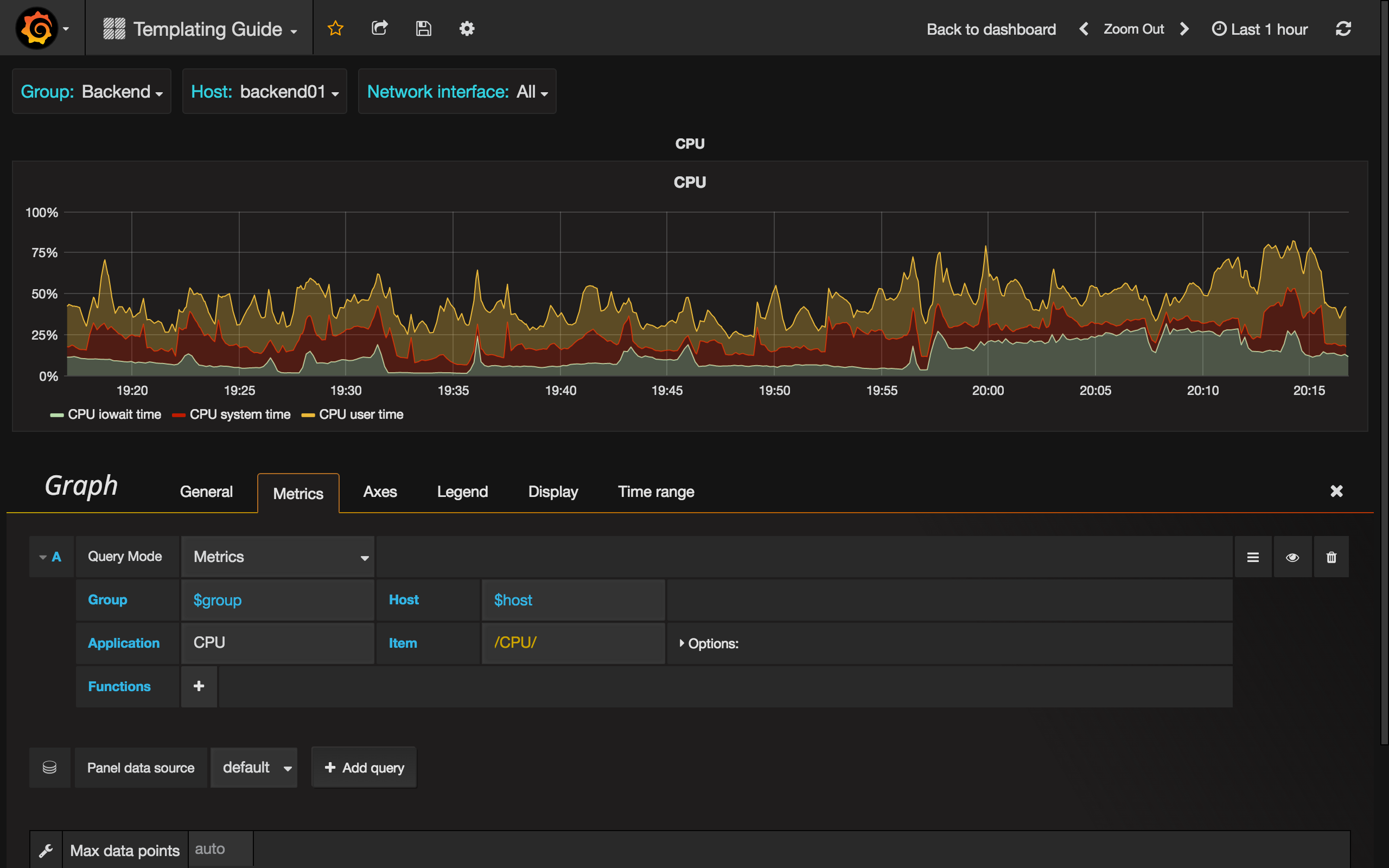

Query with variables

實戰

這里以在 Grafana Dashboards - Zabbix DataSource 里找到的第一個 Dashboard - Zabbix - Full Server Status(ID: 5363) 為例.

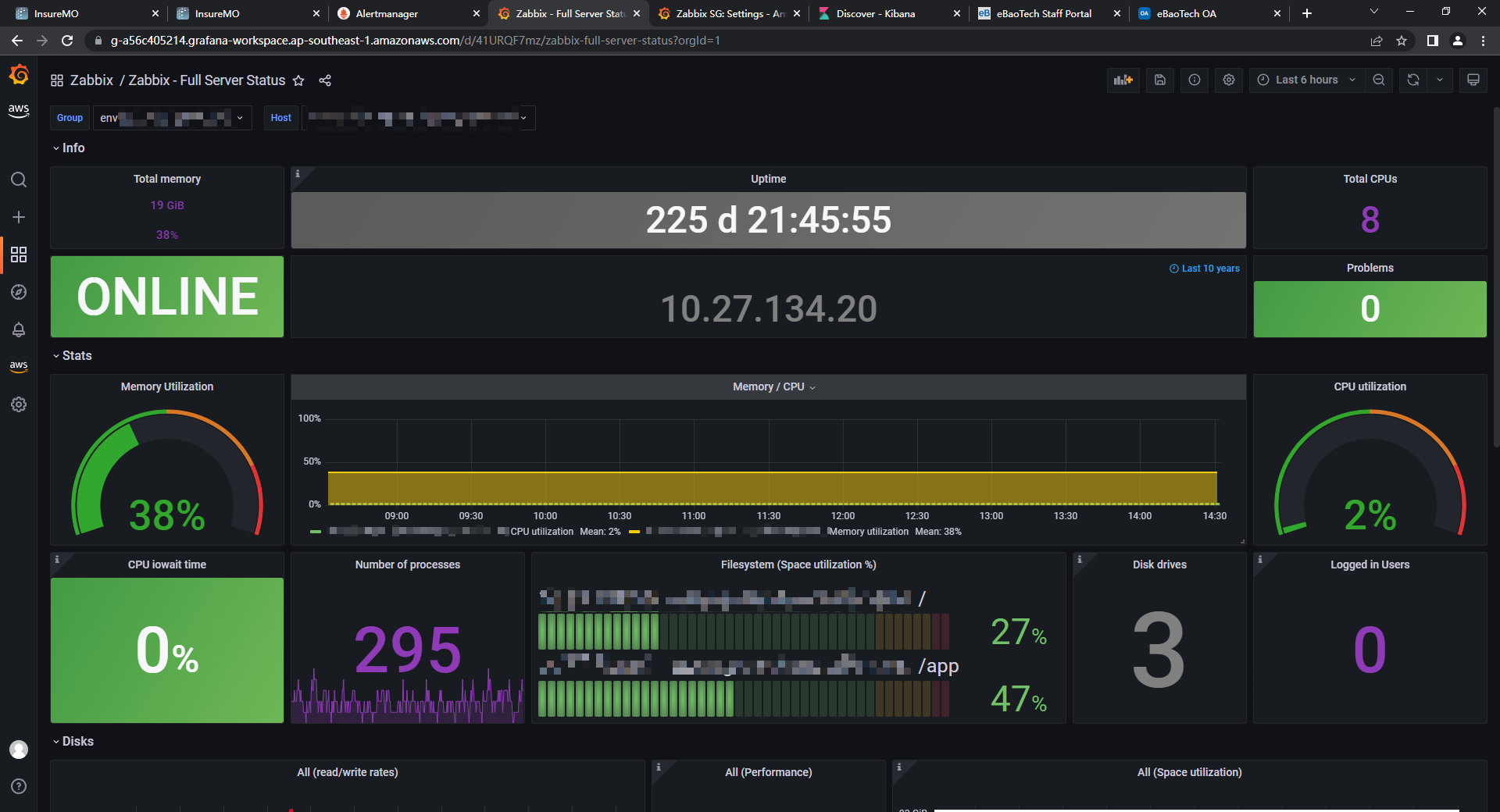

Zabbix - Full Server Status

Variables

Group Variable

Name: Group
Type: Query
Data source: zabbix
Query Type: Group
Group: /env:[a-z].*/ 這里默認是 /.*/, 即所有的 Group, 但是可以根據實際情況, 撰寫正則選擇部分 group, 如 /env:[a-z].*/ 就是選擇以env:[a-z] 開頭的group.

完整配置示例如下:

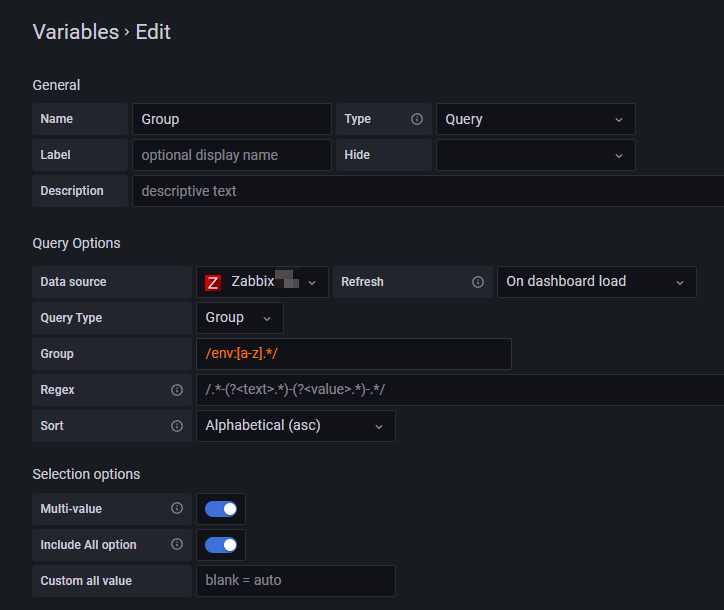

Zabbix Group Variable
