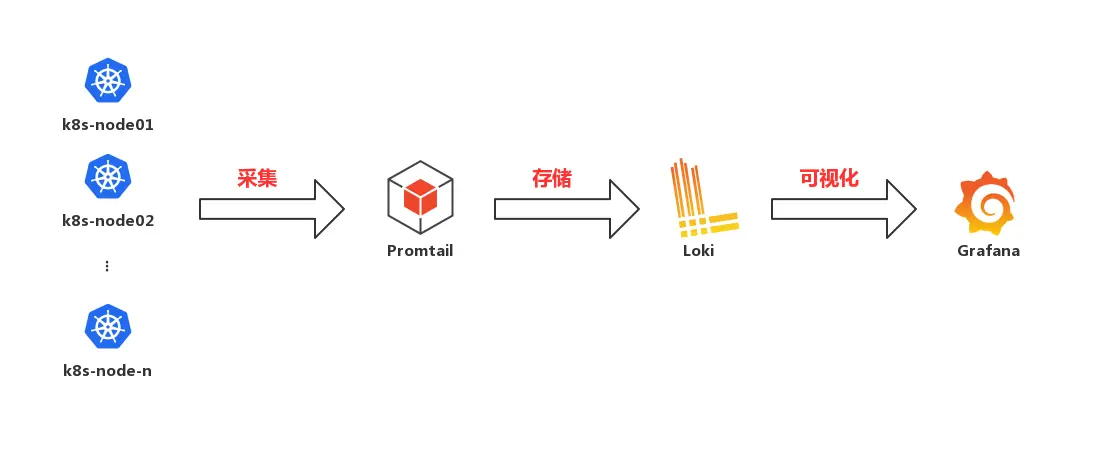

一.系統架構
二.組成部分
Loki 的日志堆疊由 3 個組件組成：promtail：用于采集日志、并給每條日志流打標簽，每個節點部署，k8s部署模式下使用daemonset管理，loki：- Grafana：提供界面，實作日志的可視化查詢，安裝監控組件會默認部署grafana，與監控組件共用grafana，
原始碼地址：https://github.com/grafana/loki
三.promtail日志收集原理
默認情況下，容器日志會存盤在 /var/log/pods 路徑下
$ ls /var/log/pods kube-system_kube-flannel-ds-amd64-9x66j_28e71490-d614-4cd8-9ea7-af23cc7b9bff lab_job-employee-cronjob-1615078800-n2rxh_134ce637-c2a7-47b8-896f-348931125acb kube-system_kube-proxy-lfzmx_90605182-ae56-4085-801e-fc4a83531945 ...
每個檔案夾對應一個 Pod，Pod 下級目錄為容器名，再下級即為容器日志，
$ tree kube-system_kube-flannel-ds-amd64-9x66j_28e71490-d614-4cd8-9ea7-af23cc7b9bff/
kube-system_kube-flannel-ds-amd64-9x66j_28e71490-d614-4cd8-9ea7-af23cc7b9bff/
├── install-cni
│ └── 3.log -> /data/docker/containers/6accaa2d6890df8ca05d1f40aaa9b8da69ea0a00a8e4b07a0949cdc067843e37/6accaa2d6890df8ca05d1f40aaa9b8da69ea0a00a8e4b07a0949cdc067843e37-json.log
└── kube-flannel
├── 2.log -> /data/docker/containers/9e8eea717cc3efd0804900a53244a32286d9e04767f76d9c8a8cc3701c83ece5/9e8eea717cc3efd0804900a53244a32286d9e04767f76d9c8a8cc3701c83ece5-json.log
└── 3.log -> /data/docker/containers/06389981d26cbe60328cd5a46af7b003c8d687d1c411704784aa12d4d82672b8/06389981d26cbe60328cd5a46af7b003c8d687d1c411704784aa12d4d82672b8-json.log
日志檔案 kube-flannel/3.log 只是對 /data/docker/containers/***/***.log 檔案的軟鏈接，本質上還是 Docker 維護日志， k8s 對其參考而已，
日志是 JSON 格式的，每一行包含如下三個資訊：
log：日志內容stream：stderr(例外輸出)、stdout(正常輸出)time：時間
注意：/data/docker/containers 并非 docker 默認的資料存盤路徑，是通過 /etc/docker/daemon.json 配置的，

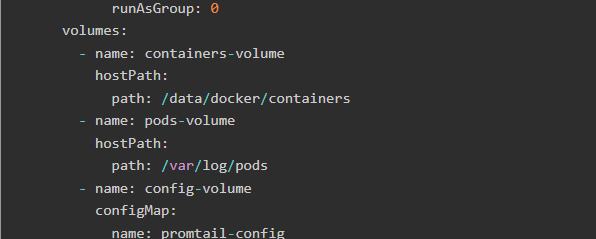

注意：上述提到 /var/log/pods 下的日志只是對 /data/docker/containers 下日志的軟鏈接，所以 Promtail 部署時需要同時掛載這兩個目錄，
四.Loki
Loki是一個水平可擴展，高可用，多租戶的日志聚合系統，Loki只會對日志元資料標簽進行索引，而不會對原始的日志資料進行全文檢索，收集的日志資料本身會被壓縮，并以chunks（塊）的形式存放在存盤中，

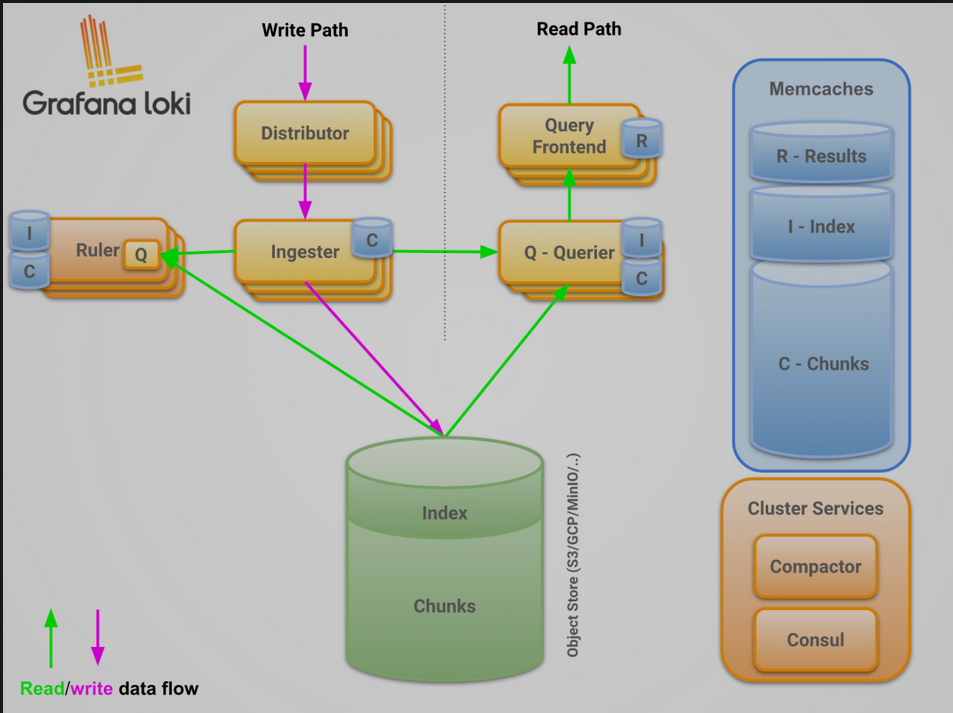

4.1.組件
1.Distributor（分配器）
日志寫入第一站，一旦分配器接收到日志資料，他就會把日志分成若干批次，并將它們并行的傳送到采集器，
分配器采用gRPC與采集器進行通信，它們是無狀態的，所以我們需要根據實際狀況進行擴縮容，
2.Ingester（采集器）
采集器負責將日志資料寫入存盤，
3.Querier（查詢器）
查詢服務器，負載處理LOGQL查詢陳述句，
4.Chunk（塊）存盤
塊存盤是Loki的長期資料存盤，旨在支持互動式查詢和持續寫入，無需后臺維護任務，
