作者| 阿里云智能事業群技術專家牛秋霖（冬島）

導讀：從頭開發一個Serverless引擎并不是一件容易的事情，今天咱們就從Knative的健康檢查說起，通過健康檢查這一個點來看看Serverless模式和傳統的模式都有哪些不同，以及Knative針對Serverless場景都做了什么思考，

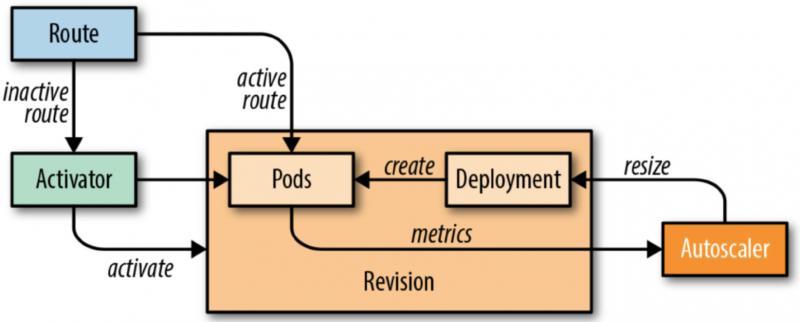

Knative Serving 模塊的核心原理如下圖所示，圖中的 Route 可以理解成是 Istio Gateway 的角色，

當縮容到零時進來的流量就會指到 Activator 上面；
當 Pod 數不為零時流量就會指到對應的 Pod 上面，此時流量不經過 Activator；
其中 Autoscaler 模塊根據請求的 Metrics 資訊實時動態的擴縮容，

file

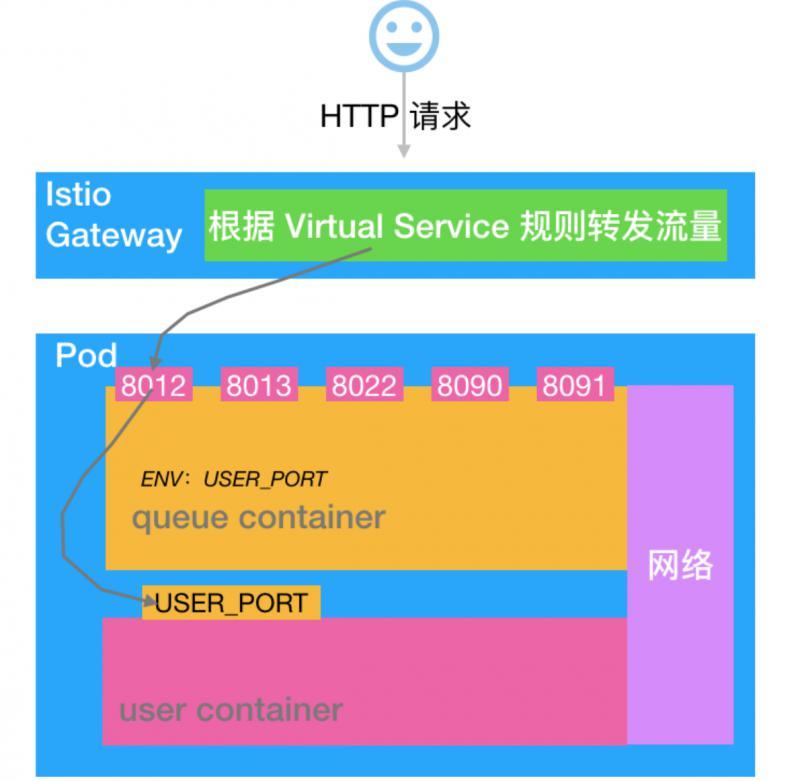

Knative 的 Pod 是由兩個 Container 組成的：Queue-Proxy 和業務容器 user-container，架構如下：

file

咱們以 http1 為例進行說明：業務流量首先進入 Istio Gateway，然后會轉發到 Queue-Proxy 的 8012 埠，Queue-Proxy 8012 再把請求轉發到 user-container 的監聽埠，至此一個業務請求的服務就算完成了，

粗略的介紹原理基本就是上面這樣，現在咱們對幾個細節進行深入的剖析看看其內部機制：

為什么要引入 Queue-Proxy？
Pod 縮容到零的時候流量會轉發到 Activator 上面，那么 Activator 是怎么處理這些請求的？
Knative 中的業務 Pod 有 Queue-Proxy 和 user-container，那么 Pod 的 readinessProber 和 LivenessProber 分別是怎么做的？Pod 的 readinessProber、 LivenessProber 和業務的健康狀態是什么樣的關系？
Istio Gateway 向 Pod 轉發流量的時候是怎么選擇 Pod 進行轉發的？

為什么要引入 Queue-Proxy

Serverless 的一個核心訴求就是把業務的復雜度下沉到基礎平臺，讓業務代碼快速迭代并且按需使用資源，不過現在更多的還是聚焦在按需使用資源層面，

如果想要按需使用資源我們就需要收集相關的 Metrics，并根據這些 Metrics 資訊來指導資源的伸縮，Knative 首先實作的就是 KPA 策略，這個策略是根據請求數來判斷是否需要擴容的，所以 Knative 需要有一個機制收集業務請求數量，除了業務請求數還有如下資訊也是需要統一處理：

訪問日志的管理；
Tracing；
Pod 健康檢查機制；
需要實作 Pod 和 Activator 的互動，當 Pod 縮容到零的時候如何接收 Activator 轉發過來的流量；
其他諸如判斷 Ingress 是否 Ready 的邏輯也是基于 Queue-Proxy 實作的，

為了保持和業務的低耦合關系，還需要實作上述這些功能，所以就引入了 Queue-Proxy 負責這些事情，這樣可以在業務無感知的情況下把 Serverless 的功能實作，

從零到一的程序

當 Pod 縮容到零的時候流量會指到 Activator 上面，Activator 接收到流量以后會主動“通知”Autoscaler 做一個擴容的操作，擴容完成以后 Activator 會探測 Pod 的健康狀態，需要等待第一個 Pod ready 之后才能把流量轉發過來，所以這里就出現了第一個健康檢查的邏輯：Activator 檢查第一個 Pod 是否 ready，
**
這個健康檢查是呼叫的 Pod 8012 埠完成的，Activator 會發起 HTTP 的健康檢查，并且設定 K-Network-Probe=queue Header，所以 Queue Container 中會根據 K-Network-Probe=queue 來判斷這是來自 Activator 的檢查，然后執行相應的邏輯，

參考閱讀

Activator to perform health checks before forwarding real requests
Activator: Retry on Get Revision error
Retry on Get Revision error?
Always pass Healthy dests to the throttler
Consolidate queue-proxy probe handlers
Queue proxy logging, metrics and end to end traces
End to end traces from queue proxy

VirtualService 的健康檢查

Knative Revision 部署完成后會自動創建一個 Ingress（以前叫做 ClusterIngress）, 這個 Ingress 最侄訓被 Ingress Controller 決議成 Istio 的 VirtualService 配置，然后 Istio Gateway 才能把相應的流量轉發給相關的 Revision，

所以每添加一個新的 Revision 都需要同步創建 Ingress 和 Istio 的 VirtualService ，而 VirtualService 是沒有狀態表示 Istio 的管理的 Envoy 是否配置生效能力，所以 Ingress Controller 需要發起一個 http 請求來監測 VirtualService 是否 ready，這個 http 的檢查最終也會打到 Pod 的 8012 埠上，標識 Header 是 K-Network-Probe=probe ，Queue-Proxy 需要基于此來判斷，然后執行相應的邏輯，

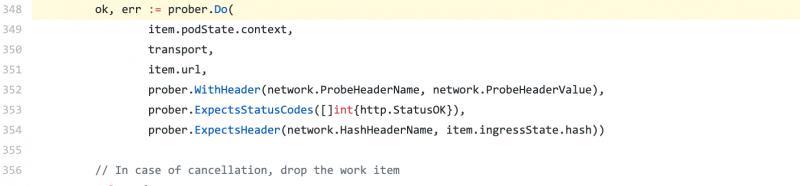

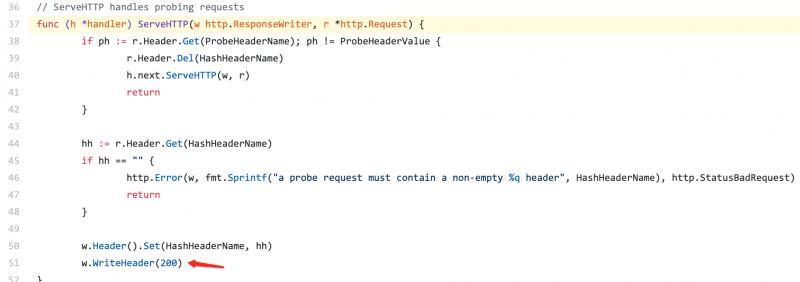

相關代碼如下所示：

file

圖片來源

file

圖片來源

參考閱讀

Gateway 通過這個健康檢查來判斷 Pod 是否可以提供服務，

New probe handling in Queue-Proxy & Activator
Extend VirtualService/Gateway probing to HTTPS
Probe Envoy pods to determine when a ClusterIngress is actually deployed
ClusterIngress Status
Consolidate queue-proxy probe handlers

Kubelet 的健康檢查

Knative 最終生成的 Pod 是需要落實到 Kubernetes 集群的，Kubernetes 中 Pod 有兩個健康檢查的機制：ReadinessProber 和 LivenessProber，

其中 LivenessProber 是判斷 Pod 是否活著，如果檢查失敗 Kubelet 就會嘗試重啟 Container；
ReadinessProber 是來判斷業務是否 Ready，只有業務 Ready 的情況下才會把 Pod 掛載到 Kubernetes Service 的 EndPoint 中，這樣可以保證 Pod 故障時對業務無損，

那么問題來了，Knative 的 Pod 中默認會有兩個 Container：Queue-Proxy 和 user-container ，

前面兩個健康檢查機制你應該也發現了，流量的“前半路徑”需要通過 Queue-Proxy 來判斷是否可以轉發流量到當前 Pod，而在 Kubernetes 的機制中，Pod 是否加入 Kubernetes Service EndPoint 完全是由 ReadinessProber 的結果決定的，而這兩個機制是獨立的，所以我們需要有一種方案來把這兩個機制協調一致，這也是 Knative 作為一個 Serverless 編排引擎時需要對流量做更精細的控制要解決的問題，所以 Knative 最終是把 user-container 的 ReadinessProber 收斂到 Queue-Proxy 中，通過 Queue-Proxy 的結果來決定 Pod 的狀態，

另外這個 Issue 中也提到在啟動 istio 的情況下，kubelet 發起的 tcp 檢查可能會被 Envoy 攔截，所以給 user-container 配置 TCP 探測器判斷 user-container 是否 ready 也是不準的，這也是需要把 Readiness 收斂到 Queue-Proxy 的一個動機，

Knative 收斂 user-container 健康檢查能力的方法是：

置空 user-container 的 ReadinessProber；
把 user-container 的 ReadinessProber 配置的 json String 配置到 Queue-Proxy 的 env 中；
Queue-Proxy 的 Readinessprober 命令里面決議 user-container 的 ReadinessProber 的 json String 然后實作健康檢查邏輯，且這個檢查的機制和前面提到的 Activator 的健康檢查機制合并到了一起，這樣做也保證了 Activator 向 Pod 轉發流量時 user-container 一定是 Ready 狀態，

參考閱讀

Consolidate queue-proxy probe handlers
Use user-defined readinessProbe in queue-proxy
Apply default livenessProbe and readinessProbe to the user container
Good gRPC deployment pods frequently fail at least one health check
Fix invalid helloworld example

這里面有比較詳細的方案討論，最終社區選擇的方案也是在這里介紹的，
Allow probes to run on a more granular timer.
Merge 8022/health to 8012/8013
TCP probe the user-container from the queue-proxy before marking the pod ready.
Use user-defined readiness probes through queue-proxy
queue-proxy /heatlth to perform TCP connect to user container

使用方法

如下所示可以在 Knative Service 中定義 Readiness，

apiVersion: serving.knative.dev/v1alpha1
kind: Service
metadata:
  name: readiness-prober
spec:
  template:
    metadata:
      labels:
        app: helloworld-go
    spec:
      containers:
        - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/helloworld-go:160e4db7
          readinessProbe:
            httpGet:
              path: /
            initialDelaySeconds: 3

需要說明兩點：

和原生的 Kubernetes Pod Readiness 配置相比，Knative 中 timeoutSeconds、failureThreshold、periodSeconds 和 successThreshold 如果要配置就要一起配置，并且不能為零，否則 Knative webhook 校驗無法通過，并且如果設定了 periodSeconds，那么一旦出現一次 Success，就再也不會去探測 user-container（不建議設定 periodSeconds，應該讓系統自動處理），
如果 periodSeconds 沒有配置那么就會使用默認的探測策略，默認配置如下：

timeoutSeconds: 60
            failureThreshold: 3
            periodSeconds: 10
            successThreshold: 1

從這個使用方式上來看，其實 Knative 是在逐漸收斂 user-container 配置，因為在 Serverless 模式中需要系統自動化處理很多邏輯，這些“系統行為”就不需要麻煩用戶了，

小結

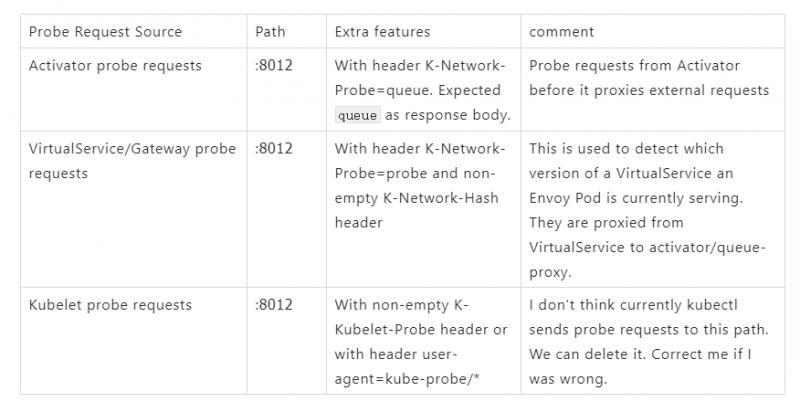

前面提到的三種健康檢查機制的對比關系：

file

“ 阿里巴巴云原生微信公眾號（ID：Alicloudnative）關注微服務、Serverless、容器、Service Mesh等技術領域、聚焦云原生流行技術趨勢、云原生大規模的落地實踐，做最懂云原生開發者的技術公眾號，”
