作者 | 元毅阿里云智能事業群高級開發工程師

在 Istio 中提供了一個 Bookinfo 的示例，用于演示微服務之間的呼叫，那么如何在 Knative 中部署這個示例呢？本文將會給大家介紹一下在 Knative 中部署 Bookinfo 微服務以及查看呼叫鏈追蹤資訊，

背景

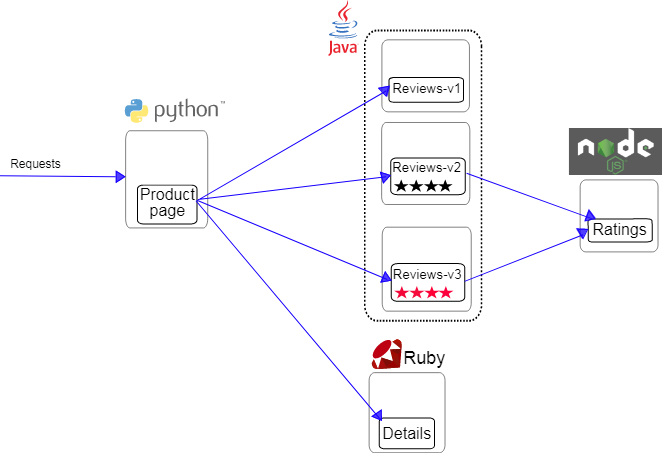

Bookinfo 這個示例應用由 4 個微服務組成， Bookinfo 應用架構圖如下：

file

productpage 微服務: 呼叫 details 微服務和 reviews 微服務來生成頁面
details 微服務: 包含圖書的詳細資訊
reviews 微服務: 提供圖書的評論功能，也可以呼叫 rating 微服務給圖書評分
ratings 微服務: 提供圖書的評分功能

另外 reviews 微服務目前有 3 個版本:

v1 不會呼叫 ratings 微服務
v2 呼叫 ratings 微服務，并將評分顯示 1~5 個黑色星星
v3 呼叫 ratings 微服務，并將每個評分顯示為 1~5 個紅色星星

準備

已部署 Knative，可參考：阿里云容器服務部署 Knative
已開啟鏈路追蹤 Tracing Analysis服務，可參考：在Knative 上實作 Tracing 分布式追蹤

部署

首先開啟 Istio Sidecar 注入，我們在 default 命名空間打上 istio-injection=enabled 的 Label：

kubectl label namespace default istio-injection=enabled

部署 Bookinfo Knative Service 服務, 簡單直接通過 yaml 檔案一鍵拉起來，bookinfo.yaml：

apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: details-v1
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-details-v1:1.15.0
        ports:
        - containerPort: 9080
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: ratings-v1
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-ratings-v1:1.15.0
        ports:
        - containerPort: 9080

---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: reviews-v1
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v1:v1-aliyun
        ports:
        - containerPort: 9080

---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: reviews-v2
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v2:v1-aliyun
        ports:
        - containerPort: 9080
        env:
        - name: SERVICES_DOMAIN
          value: default.svc.cluster.local
        - name: RATINGS_HOSTNAME
          value: ratings-v1
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: reviews-v3
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v3:v1-aliyun
        ports:
        - containerPort: 9080
        env:
        - name: SERVICES_DOMAIN
          value: default.svc.cluster.local
        - name: RATINGS_HOSTNAME
          value: ratings-v1
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
  name: productpage-v1
  namespace: default
spec:
  template:
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/knative-sample/productpage:v1-aliyun
        ports:
        - containerPort: 9080
        env:
        - name: SERVICES_DOMAIN
          value: default.svc.cluster.local
        - name: DETAILS_HOSTNAME
          value: details-v1
        - name: RATINGS_HOSTNAME
          value: ratings-v1
        - name: REVIEWS_HOSTNAME
          value: reviews-v2

這里需要說明幾點：

productpage 環境變數設定：
- SERVICES_DOMAIN：微服務直接通過內部訪問域名進行訪問，這里設定域名后綴為：default.svc.cluster.local
- DETAILS_HOSTNAME：設定為 details-v1
- RATINGS_HOSTNAME：設定為 ratings-v1
- REVIEWS_HOSTNAME：這里設定 reviews-v2
reviews v2, v3 環境變數設定，由于 v2 和 v3 需要訪問 rate 進行評分，因此需要設定對應的環境變數：
- SERVICES_DOMAIN：微服務直接通過內部訪問域名進行訪問，這里設定域名后綴為：default.svc.cluster.local
- RATINGS_HOSTNAME：設定為 ratings-v1

執行命令：

# kubectl apply -f bookinfo.yaml

查看執行結果：

# kubectl get kservice
productpage-v1                  http://productpage-v1.default.knative.kuberun.com                  productpage-v1-s4drn                  productpage-v1-s4drn                  True
ratings-v1                      http://ratings-v1.default.knative.kuberun.com                      ratings-v1-bsvb2                      ratings-v1-bsvb2                      True
details-v1                      http://details-v1.default.knative.kuberun.com                      details-v1-dj47j                      details-v1-dj47j                      True
reviews-v1                      http://reviews-v1.default.knative.kuberun.com                      reviews-v1-q5wz4                      reviews-v1-q5wz4                      True
reviews-v2                      http://reviews-v2.default.knative.kuberun.com                      reviews-v2-5r7mm                      reviews-v2-5r7mm                      True
reviews-v3                      http://reviews-v3.default.knative.kuberun.com                      reviews-v3-s2v6j                      reviews-v3-s2v6j                      True

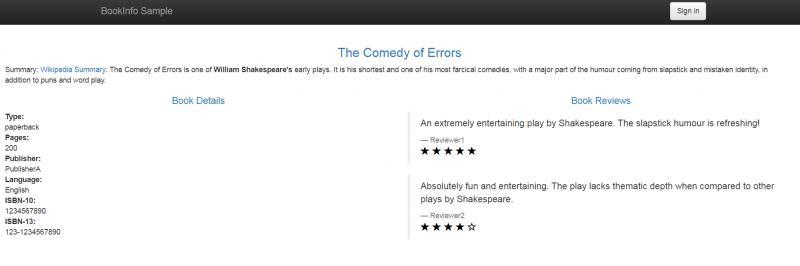

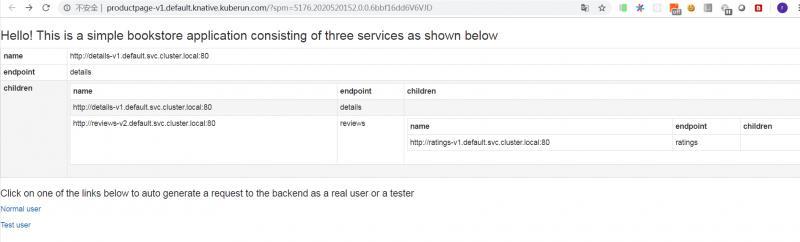

通過頁面進行訪問，說明服務訪問正常：

file
