PaddleOCR提供DB文本檢測演算法，支持MobileNetV3、ResNet50_vd兩種骨干網路，可以根據需要選擇相應的組態檔，啟動訓練，

本節以icdar15資料集、MobileNetV3作為骨干網路的DB檢測模型（即超輕量模型使用的配置）為例，介紹如何完成PaddleOCR中文字檢測模型的訓練、評估與測驗，

3.1 資料準備

本次實驗選取了場景文本檢測和識別(Scene Text Detection and Recognition)任務最知名和常用的資料集ICDAR2015，icdar2015資料集的示意圖如下圖所示：

該專案中已經下載了icdar2015資料集，存放在 /home/aistudio/data/data96799 中，可以運行如下指令完成資料集解壓，或者從鏈接中自行下載，

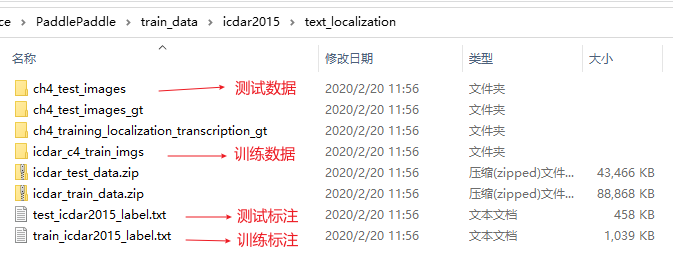

~/train_data/icdar2015/text_localization
  └─ icdar_c4_train_imgs/         icdar資料集的訓練資料
  └─ ch4_test_images/             icdar資料集的測驗資料
  └─ train_icdar2015_label.txt    icdar資料集的訓練標注
  └─ test_icdar2015_label.txt     icdar資料集的測驗標注

提供的標注檔案格式為：

" 影像檔案名                    json.dumps編碼的影像標注資訊"
ch4_test_images/img_61.jpg    [{"transcription": "MASA", "points": [[310, 104], [416, 141], [418, 216], [312, 179]], ...}]

json.dumps編碼前的影像標注資訊是包含多個字典的list，字典中的points表示文本框的四個點的坐標(x, y)，從左上角的點開始順時針排列， transcription中的欄位表示當前文本框的文字，在文本檢測任務中并不需要這個資訊， 如果您想在其他資料集上訓練PaddleOCR，可以按照上述形式構建標注檔案，

如果"transcription"欄位的文字為'*'或者'###'，表示對應的標注可以被忽略掉，因此，如果沒有文字標簽，可以將transcription欄位設定為空字串，

3.2 資料預處理

訓練時對輸入圖片的格式、大小有一定的要求，同時，還需要根據標注資訊獲取閾值圖以及概率圖的真實標簽，所以，在資料輸入模型前，需要對資料進行預處理操作，使得圖片和標簽滿足網路訓練和預測的需要，另外，為了擴大訓練資料集、抑制過擬合，提升模型的泛化能力，還需要使用了幾種基礎的資料增廣方法，

本實驗的資料預處理共包括如下方法：

• 影像解碼：將影像轉為Numpy格式；
• 標簽解碼：決議txt檔案中的標簽資訊，并按統一格式進行保存；
• 基礎資料增廣：包括：隨機水平翻轉、隨機旋轉，隨機縮放，隨機裁剪等；
• 獲取閾值圖示簽：使用擴張的方式獲取演算法訓練需要的閾值圖示簽；
• 獲取概率圖示簽：使用收縮的方式獲取演算法訓練需要的概率圖示簽；
• 歸一化：通過規范化手段，把神經網路每層中任意神經元的輸入值分布改變成均值為0，方差為1的標準正太分布，使得最優解的尋優程序明顯會變得平緩，訓練程序更容易收斂；
• 通道變換：影像的資料格式為[H, W, C]（即高度、寬度和通道數），而神經網路使用的訓練資料的格式為[C, H, W]，因此需要對影像資料重新排列，例如[224, 224, 3]變為[3, 224, 224]；

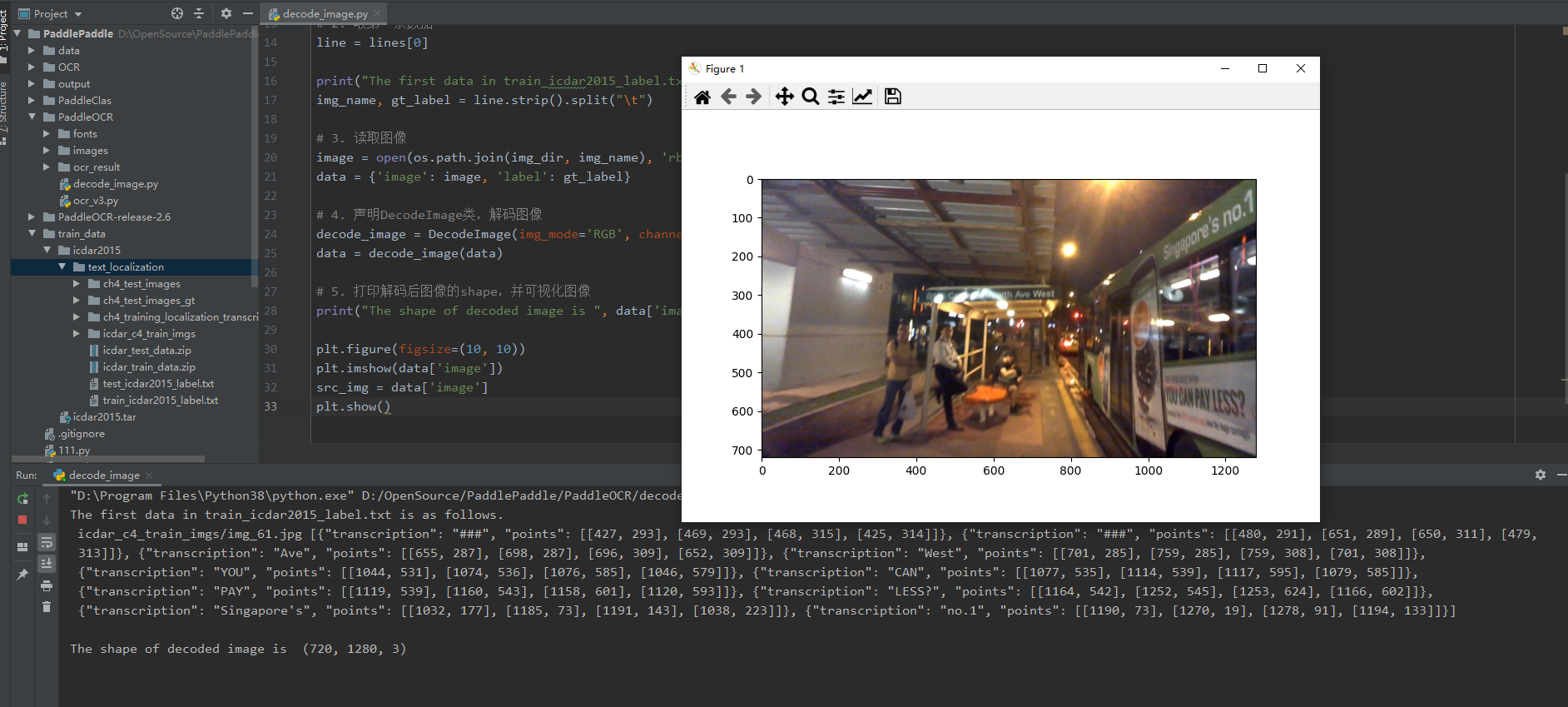

影像解碼

從訓練資料的標注中讀取影像，演示DecodeImage類的使用方式，
原始碼位置：\ppocr\data\imaug\operators.py

import os
import matplotlib.pyplot as plt
from paddleocr.ppocr.data.imaug.operators import DecodeImage


label_path = "../train_data/icdar2015/text_localization/train_icdar2015_label.txt"
img_dir = "../train_data/icdar2015/text_localization/"

# 1. 讀取訓練標簽的第一條資料
f = open(label_path, "r")
lines = f.readlines()

# 2. 取第一條資料
line = lines[0]

print("The first data in train_icdar2015_label.txt is as follows.\n", line)
img_name, gt_label = line.strip().split("\t")

# 3. 讀取影像
image = open(os.path.join(img_dir, img_name), 'rb').read()
data = https://www.cnblogs.com/vipsoft/p/{'image': image, 'label': gt_label}

# 4. 宣告DecodeImage類，解碼影像
decode_image = DecodeImage(img_mode='RGB', channel_first=False)
data = https://www.cnblogs.com/vipsoft/p/decode_image(data)

# 5. 列印解碼后影像的shape，并可視化影像
print("The shape of decoded image is ", data['image'].shape)

plt.figure(figsize=(10, 10))
plt.imshow(data['image'])
src_img = data['image']
plt.show()

標簽解碼

決議txt檔案中的標簽資訊，并按統一格式進行保存；
原始碼位置：ppocr/data/imaug/label_ops.py

import os
from paddleocr.ppocr.data.imaug.label_ops  import DetLabelEncode

label_path = "../train_data/icdar2015/text_localization/train_icdar2015_label.txt"
img_dir = "../train_data/icdar2015/text_localization/"

# 1. 讀取訓練標簽的第一條資料
f = open(label_path, "r")
lines = f.readlines()

# 2. 取第一條資料
line = lines[0]

print("The first data in train_icdar2015_label.txt is as follows.\n", line)
img_name, gt_label = line.strip().split("\t")

# 3. 讀取影像
image = open(os.path.join(img_dir, img_name), 'rb').read()
data = https://www.cnblogs.com/vipsoft/p/{'image': image, 'label': gt_label}

# 1. 宣告標簽解碼的類
decode_label = DetLabelEncode()
# 2. 列印解碼前的標簽
print("The label before decode are: ", data['label'])
data = https://www.cnblogs.com/vipsoft/p/decode_label(data)
print("\n")

# 4. 列印解碼后的標簽
print("The polygon after decode are: ", data['polys'])
print("The text after decode are: ", data['texts'])

基礎資料增廣

資料增廣是提高模型訓練精度，增加模型泛化性的常用方法，文本檢測常用的資料增廣包括隨機水平翻轉、隨機旋轉、隨機縮放以及隨機裁剪等等，

隨機水平翻轉、隨機旋轉、隨機縮放的代碼實作參考代碼，隨機裁剪的資料增廣代碼實作參考代碼，

獲取閾值圖示簽

使用擴張的方式獲取演算法訓練需要的閾值圖示簽；
原始碼位置：ppocr/data/imaug/make_border_map.py

# 從PaddleOCR中import MakeBorderMap
from ppocr.data.imaug.make_border_map import MakeBorderMap

# 1. 宣告MakeBorderMap函式
generate_text_border = MakeBorderMap()

# 2. 根據解碼后的輸入資料計算bordermap資訊
data = https://www.cnblogs.com/vipsoft/p/generate_text_border(data)

# 3. 閾值圖可視化
plt.figure(figsize=(10, 10))
plt.imshow(src_img)

text_border_map = data['threshold_map']
plt.figure(figsize=(10, 10))
plt.imshow(text_border_map)
