序言
之前介紹過perlin噪聲的實作，現在應用實踐一下——程式化生成幻想大陸
這里使用的是perlin噪聲倍頻技術（也稱分形噪聲），詳情傳送門：柏林噪聲演算法
代碼示例使用的是shadertoy的語法規則，shandertoy傳送門：ShaderToy

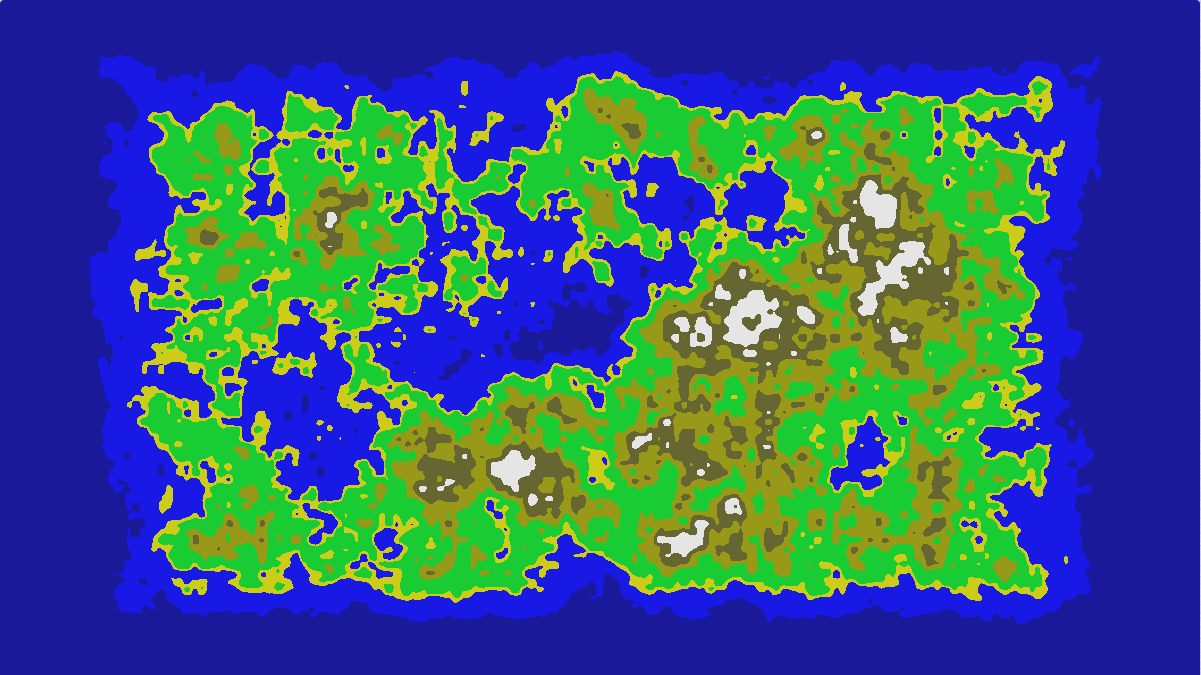

示例
#define amp 1.9
#define fre 1.
#define oct 5.
#define laun 2.
#define pers 0.8
#define zoom 5.
#define edge 1.0
#define delta_edge .2
#define snow vec3(.9, .9, .9)
#define mountains vec3(.4, .4, .2)
#define hills vec3(.6, .6, .1)
#define plain vec3(.1, .8, .2)
#define beach vec3(.8, .8, .1)
#define shallow_sea vec3(.1, .1, .9)
#define deep_sea vec3(.1, .1, .6)
#define v_snow = .95
#define v_mountains .90
#define v_hills .80
#define v_plain .70
#define v_beach .55
#define v_shallow_sea .50
#define v_deep_sea .30
float rand(vec2 p){
return fract(sin(dot(p ,vec2(12.9898,78.233))) * 43758.5453);
}
float noise(vec2 x)
{
vec2 i = floor(x);
vec2 f = fract(x);
float a = rand(i);
float b = rand(i + vec2(1.0, 0.0));
float c = rand(i + vec2(0.0, 1.0));
float d = rand(i + vec2(1.0, 1.0));
vec2 u = f * f * f * (f * (f * 6. - 15.) + 10.);
float x1 = mix(a,b,u.x);
float x2 = mix(c,d,u.x);
return mix(x1,x2,u.y);
}
void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
vec2 uv = (fragCoord.xy-0.5 * iResolution.xy) / iResolution.y;
vec2 u = fragCoord.xy / iResolution.xy;
float d = min(min(u.x, edge - u.x), min(u.y, edge - u.y));
float dw = smoothstep(0.0, delta_edge, d);
float val = .0;
uv *= zoom;
for(float i = 0.; i < oct; i++)
{
float a = amp * pow(pers, i);
float f = fre * pow(laun, i);
val += a * noise(uv * f) / oct;
}
val *= dw;
vec3 col = vec3(0.);
if (val < v_deep_sea)
col = deep_sea;
if (val >= v_deep_sea && val < v_shallow_sea)
col = shallow_sea;
if (val >= v_shallow_sea && val < v_beach)
col = beach;
if (val >= v_beach && val < v_plain)
col = plain;
if (val >= v_plain && val < v_hills )
col = hills ;
if (val >= v_hills && val < v_mountains)
col = mountains;
if (val >= v_mountains)
col = snow;
fragColor = vec4(col, 0.);
}
思路
生成地形輪廓
地形輪廓的生成主要依靠噪聲，來看倍頻相關代碼（for迭代那部分）相關引數
主要引數
- frequency 頻率
- amplitude 振幅
- octave 八度，即迭代次數
相信相關三角函式都學過，就不贅述了
輔助引數
- lacunarity 隙度，修飾頻率，使得頻率隨每個八度以指數增長
- persistent 持久度，與隙度類似

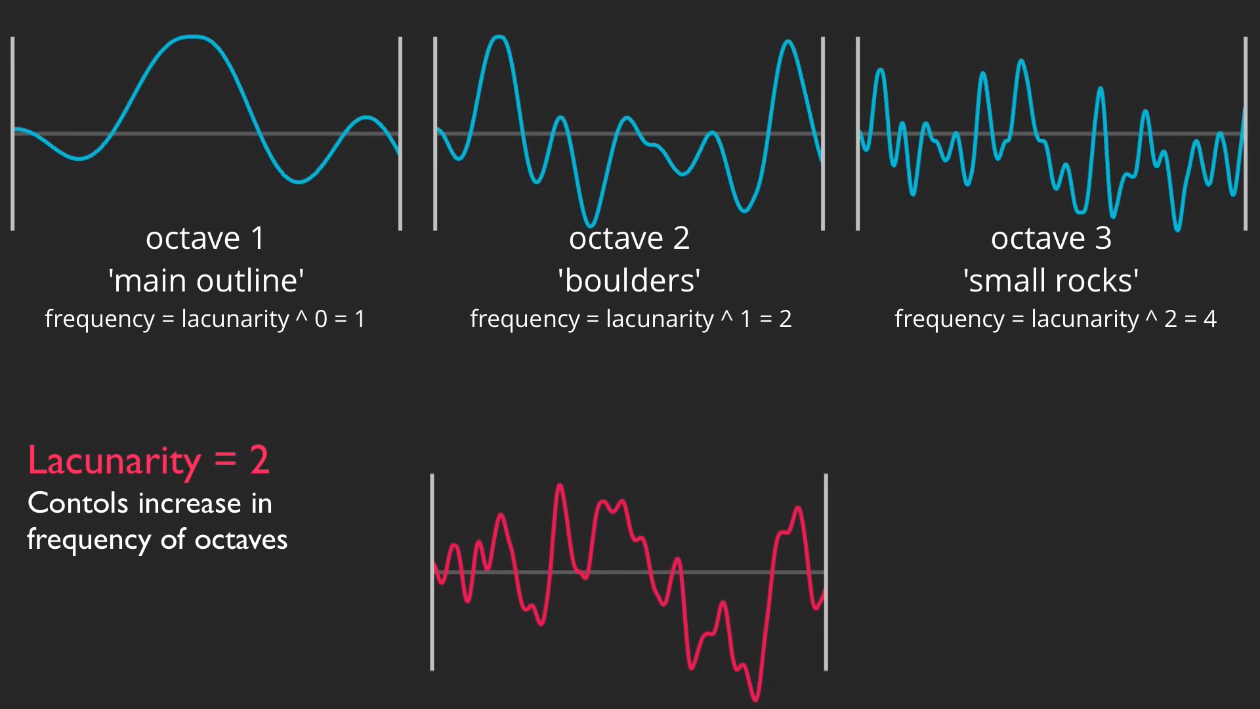

使用上述代碼的引數，隨著迭代，每次迭代疊加的細節越來越多（頻率更高），但影響越來越小（振幅更小），具象一點的比喻就像：第一次迭代產生山峰的輪廓，第二次迭代產生山峰上巨石的輪廓，第三次迭代產生小石頭等的輪廓...
雕刻大陸
經過第一步我們的每一個uv都可以得到一個噪聲值，因為噪聲值是連續的，可以定義連續的區間為某個地形，這樣產生的地形也一定是連續的，比如我把[-∞，0.5）區間定義為海洋，[0.5, 0.55)定義為沙灘等，如代碼那一堆地形相關的define，接下來就是不斷調整引數，使其引數在合理的區間變化（合理是指生成的大陸符合你的邏輯或審美），由于引數較多且關聯，雖然在一定區間內有些規律可循，還是有點難以預料，我稱之為——賽博煉丹，
大陸邊緣處理
我們生成的是一片完整的大陸，邊緣當然得是海！讓生成的噪聲乘以一個權重，改該權重在圖片邊緣部分的一個區間內遞減，這里是delta_edge = 0.2的邊緣區間，如上述代碼d和dw的計算，
附錄

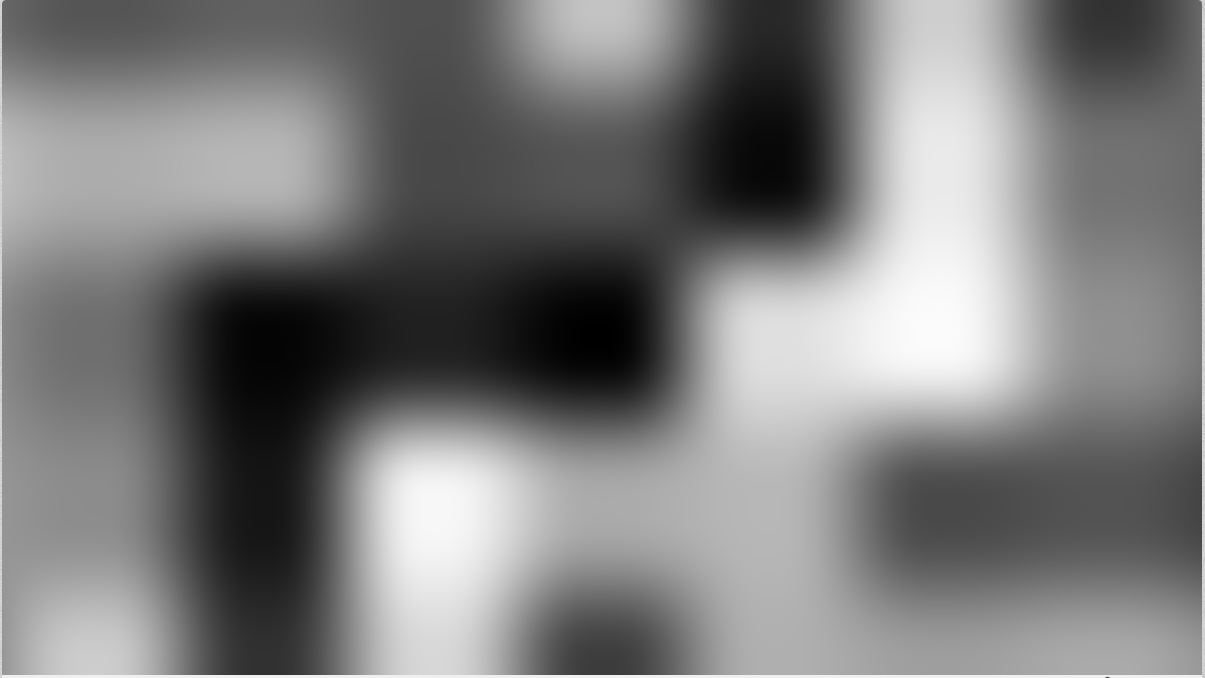

簡化版perlin噪聲
float rand(vec2 p){
return fract(sin(dot(p ,vec2(12.9898,78.233))) * 43758.5453);
}
float noise(vec2 x)
{
vec2 i = floor(x);
vec2 f = fract(x);
float a = rand(i);
float b = rand(i + vec2(1.0, 0.0));
float c = rand(i + vec2(0.0, 1.0));
float d = rand(i + vec2(1.0, 1.0));
vec2 u = f * f * f * (f * (f * 6. - 15.) + 10.);
float x1 = mix(a,b,u.x);
float x2 = mix(c,d,u.x);
return mix(x1,x2,u.y);
}
void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
vec2 uv = (fragCoord.xy-0.5 * iResolution.xy) / iResolution.y;
uv *= 4.;
float val = noise(uv.xy) ;
fragColor = vec4(val);
}

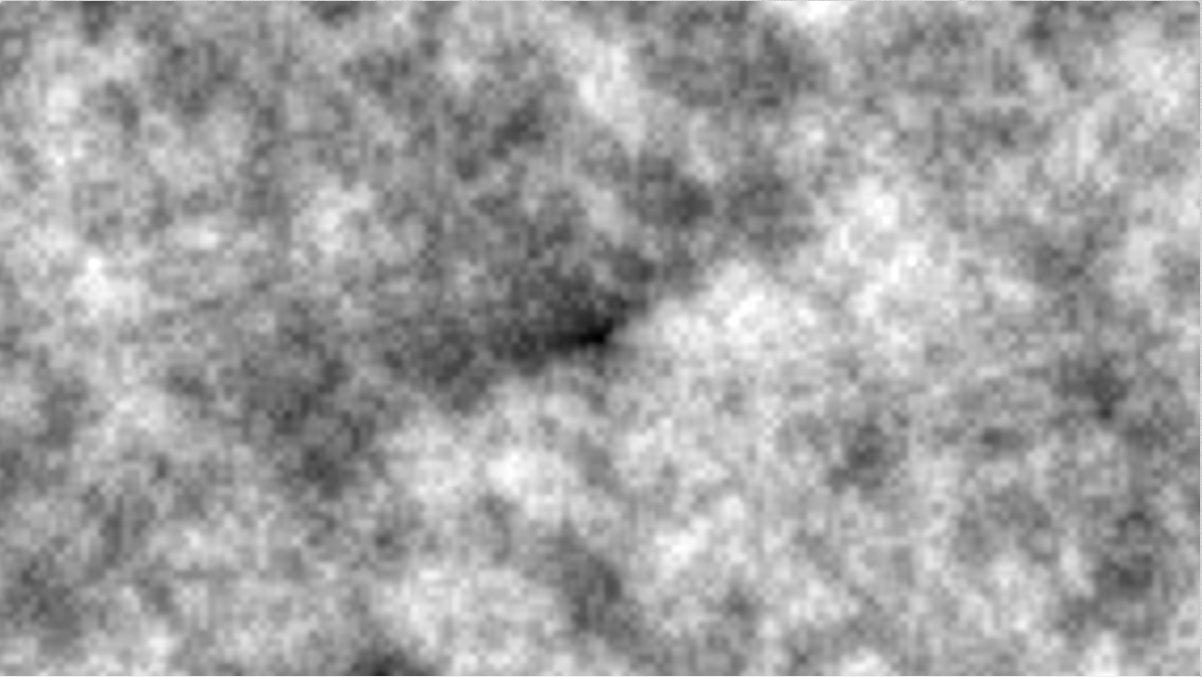

分形噪聲
#define amp 1.9
#define fre 1.
#define oct 5.
#define laun 2.
#define pers 0.8
#define zoom 5.
float rand(vec2 p){
return fract(sin(dot(p ,vec2(12.9898,78.233))) * 43758.5453);
}
float noise(vec2 x)
{
vec2 i = floor(x);
vec2 f = fract(x);
float a = rand(i);
float b = rand(i + vec2(1.0, 0.0));
float c = rand(i + vec2(0.0, 1.0));
float d = rand(i + vec2(1.0, 1.0));
vec2 u = f * f * f * (f * (f * 6. - 15.) + 10.);
float x1 = mix(a,b,u.x);
float x2 = mix(c,d,u.x);
return mix(x1,x2,u.y);
}
void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
vec2 uv = (fragCoord.xy-0.5 * iResolution.xy) / iResolution.y;
float val = .0;
uv *= zoom;
for(float i = 0.; i < oct; i++)
{
float a = amp * pow(pers, i);
float f = fre * pow(laun, i);
val += a * noise(uv * f) / oct;
}
vec3 col = vec3(val);
fragColor = vec4(col, 0.);
}
